MANUALE UTENTE DN200AZB DENON

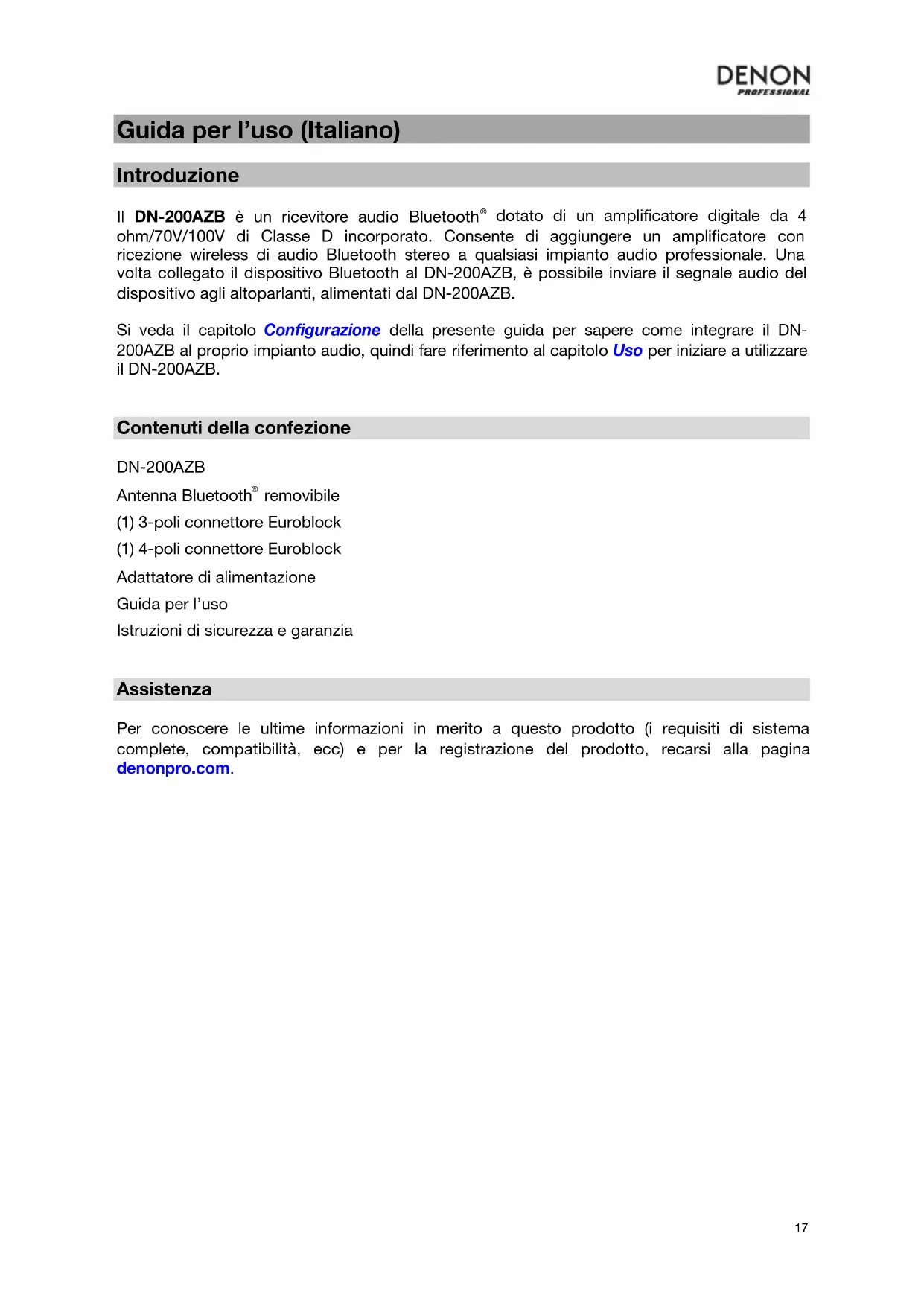

Guida per l’uso (Italiano) Introduzione Il DN-200AZB è un ricevitore audio Bluetooth

dotato di un amplificatore digitale da 4 ohm/70V/100V di Classe D incorporato. Consente di aggiungere un amplificatore con ricezione wireless di audio Bluetooth stereo a qualsiasi impianto audio professionale. Una volta collegato il dispositivo Bluetooth al DN-200AZB, è possibile inviare il segnale audio del dispositivo agli altoparlanti, alimentati dal DN-200AZB. Si veda il capitolo Configurazione della presente guida per sapere come integrare il DN- 200AZB al proprio impianto audio, quindi fare riferimento al capitolo Uso per iniziare a utilizzare il DN-200AZB.

Contenuti della confezione DN-200AZB Antenna Bluetooth

removibile (1) 3-poli connettore Euroblock (1) 4-poli connettore Euroblock Adattatore di alimentazione Guida per l’uso Istruzioni di sicurezza e garanzia

Assistenza Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina denonpro.com.18

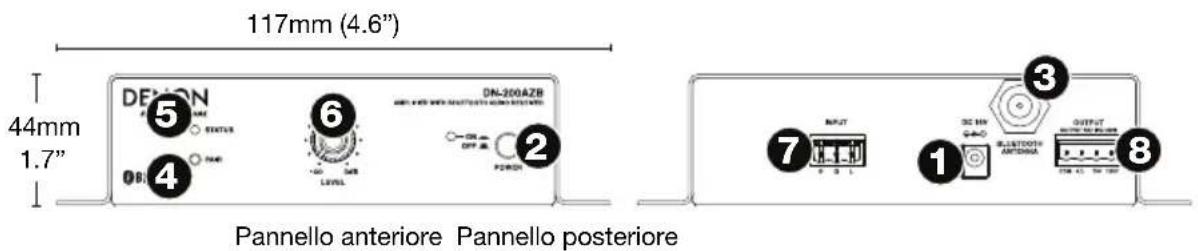

1. Ingresso di alimentazione: servirsi dell'adattatore di alimentazione in dotazione per

collegare questo ingresso ad una presa di alimentazione. Per maggiori informazioni, si veda Configurazione.

2. Tasto di alimentazione: premere questo tasto per accendere e spegnere il DN-200AZB.

Prima di accendere il DN-200AZB, assicurarsi di aver già effettuato tutti i collegamenti con i dispositivi.

3. Antenna Bluetooth: collegare l'antenna Bluetooth removibile in dotazione a questo

connettore. L'antenna riceve e trasmette il segnale Bluetooth di un dispositivo Bluetooth collegato. Il DN-200AZB ha una portata di trasmissione fino a 30,5 metri.

4. Tasto di accoppiamento (Pair): premere questo tasto e tenerlo premuto per 3 secondi

per fare in modo che il DN-200AZB possa collegarsi a un dispositivo Bluetooth nelle vicinanze. Per maggiori informazioni, si veda Uso.

5. Spia di stato: questo LED indica lo stato di collegamento Bluetooth del DN-200AZB:

• Non acceso: il DN-200AZB non è collegato ad alcun dispositivo Bluetooth.

• Lampeggia rapidamente (circa due volte al secondo): il DN-200AZB può essere collegato a un dispositivo Bluetooth.

• Se è fissa: il DN-200AZB è collegato a un dispositivo Bluetooth. Si veda Uso per maggiori informazioni su come collegare/scollegare un dispositivo Bluetooth al/dal DN-200AZB.

6. Manopola Level (livello): girare questa manopola per regolare il livello del volume di

uscita (inviato all'uscita).

7. Ingresso: questo ingresso riceve audio da un ricevitore esterno opzionale (venduto

separatamente). Servirsi di un cavo standard per altoparlante per collegare un ricevitore a questo ingresso. Per maggiori informazioni, si veda Configurazione. Il segnale inviato a questo ingresso ha la priorità su con il segnale proveniente da un dispositivo Bluetooth collegato, se se ne utilizza uno. Ad esempio, se un dispositivo Bluetooth è collegato e riproduce audio e il dispositivo audio viene collegato all’Ingresso di linea, l’audio proveniente dall’Ingresso di linea si sentirà tramite l’Uscita. Per ristabilire la riproduzione da un dispositivo Bluetooth collegato, scollegare il dispositivo stesso dall’ingresso di linea.

cita: questa uscita invia l'audio da un dispositivo Bluetooth collegato e da un ricevitore esterno opzionale (venduto separatamente) collegato all'ingresso. Servirsi di un cavo standard per altoparlante per collegare questa uscita agli altoparlanti. Per maggiori informazioni, si veda Configurazione. 117mm (4.6”) 44mm 1.7” Pannello anteriore Pannello posteriore19

Configurazione Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente. Avvertenze: Non effettuare alcun collegamento quando i dispositivi sono accesi. Non consentire che i cavi dei terminali entrino in contatto. Non collegare uscite positive alla messa a terra del telaio.

1. Servirsi di un cavo standard per altoparlante (fino a 16 AWG) per collegare gli altoparlanti

al connettore Euroblock a 4 poli in dotazione. Inserire quel connettore Euroblock nell'uscita del DN-200AZB.

2. Opzione: servirsi di un cavo standard per altoparlante (fino a 16 AWG) per collegare un

ricevitore esterno o un amplificatore al connettore Eurblock a 3 poli in dotazione. Inserire quel connettore Euroblock nell'ingresso del DN-200AZB.

3. Servirsi dell'adattatore di alimentazione in dotazione per collegare l'ingresso di

alimentazione del DN-200AZB ad una fonte di alimentazione. Importante: non utilizzare il DN-200AZB vicino a un forno a microonde, che potrebbe interferire con la ricezione del segnale Bluetooth.

4. Assicurarsi che tutti i collegamenti siano saldi e accendere innanzitutto il ricevitore (se se

ne utilizza uno) e qualsiasi dispositivo ad esso connesso.

5. Premere il tasto Power del DN-200AZB per accenderlo.

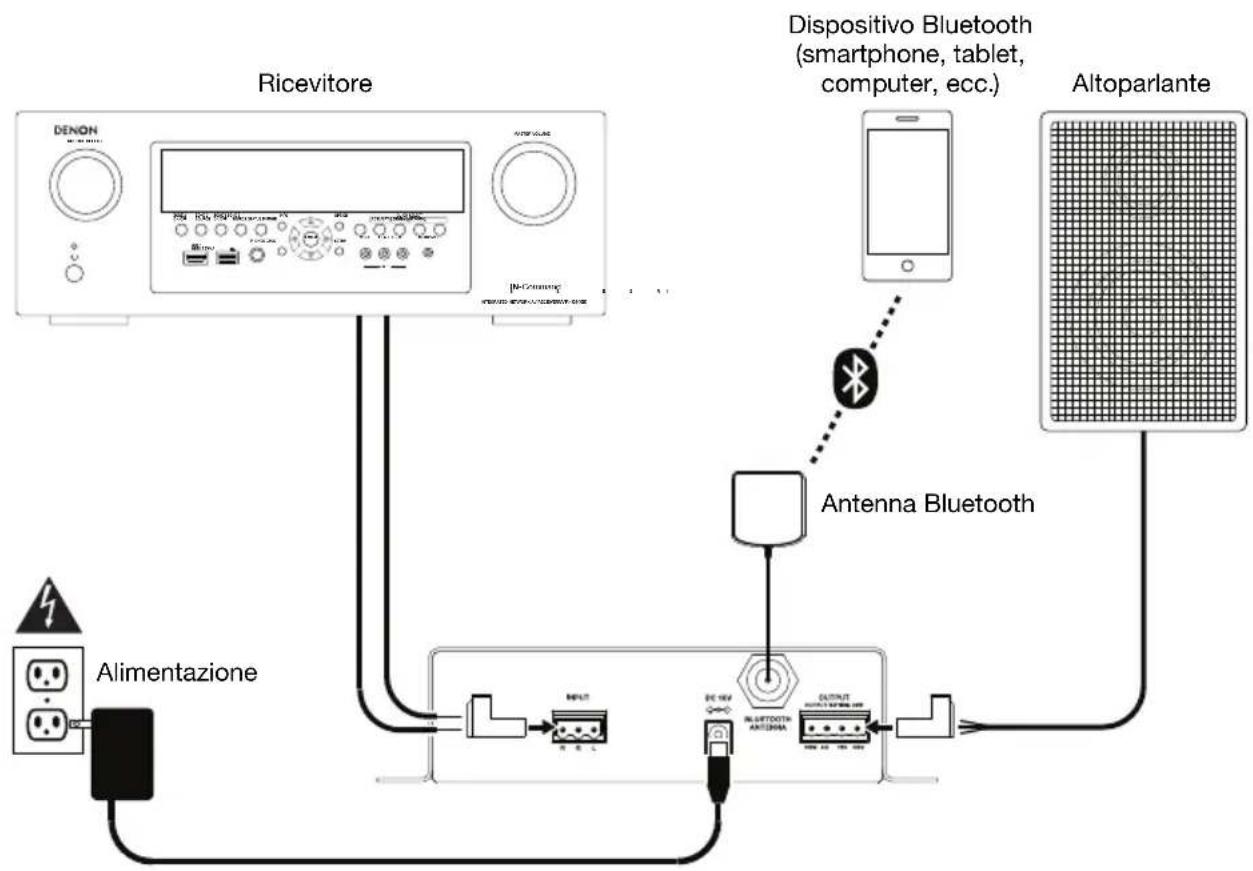

Schema dei collegamenti

Uso Si può riprodurre audio da un dispositivo audio che invia i segnali tramite un collegamento Bluetooth (ad es. smartphone, tablet, ecc.). Il DN-200AZB impiega Bluetooth CSR 4.0 ed ha una portata di trasmissione fino a 30,5 metri. Una volta “collegato” il dispositivo Bluetooth con il DN-200AZB, questi sono “collegati” senza fili. È possibile riprodurre audio sul dispositivo Bluetooth che verrà inviato tramite le uscite del DN- 200AZB. Importante:

• Il DN-200AZB non riceve audio da una telefonata. Durante l'uso, si raccomanda di disattivare il collegamento con il cellulare, se possibile.

• Non utilizzare il DN-200AZB vicino a un forno a microonde, che potrebbe interferire con la ricezione.

• Quando il DN-200AZB è collegato a un dispositivo Bluetooth, non è possibile collegare altri dispositivi Bluetooth. Per renderlo disponibile ad altri dispositivi Bluetooth occorre scollegare (“scollega”) il DN-200AZB dal dispositivo Bluetooth cui è attualmente collegato. Per collegare il dispositivo Bluetooth al DN-200AZB:

1. Se il DN-200AZB è spento, servirsi del adattatore di alimentazione in dotazione per collegare

l'ingresso di alimentazione alla fonte di alimentazione. La spia Status inizia a lampeggiare.

2. Assicurarsi che la connettività Bluetooth del dispositivo Bluetooth desiderato sia accesa e che

questo si trovi entro la portata. Il DN-200AZB tenterà automaticamente di collegarsi all'ultimo dispositivo Bluetooth collegato. Se si utilizza nuovamente quel dispositivo Bluetooth si può iniziare immediatamente a riprodurre l'audio. Se si desidera utilizzare un dispositivo Bluetooth diverso, passare alla Fase 3.

3. Sul dispositivo Bluetooth, entrare nel menu impostazioni Bluetooth e selezionare DN-200AZB.

Quando il DN-200AZB si collega in maniera efficace con un dispositivo Bluetooth, la spia Status smetterà di lampeggiare e rimarrà accesa. Nota bene: alcuni dispositivi Bluetooth più vecchi possono richiedere l'inserimento di un PIN. In questo caso, inserire 0000 come PIN.) Se nessun dispositivo si collega entro 20 secondi, il DN-200AZB uscirà dalla modalità di collegamento e il LED si spegnerà. Per entrare nuovamente in modalità di collegamento, tenere premuto il tasto Pair del DN-200AZB per 3 secondi. Quando la spia Status inizia a lampeggiare, lasciare il tasto Pair.

4. Sul dispositivo Bluetooth, iniziare a riprodurre l'audio.

Per regolare il livello del volume, si raccomanda di configurare il comando di regolazione del volume di ciascun dispositivo nel seguente ordine:

i. il dispositivo Bluetooth

ii. il ricevitore (prima il livello dei canali di ingresso, poi il livello dell'uscita main)

iii. il DN-200AZB, tramite la manopola Level

Impostare il volume a un livello tale per cui non si creino distorsioni o “tagli” del suono. Importante: il DN-200AZB non riceve audio da una telefonata. Durante l'uso, si raccomanda di disattivare il collegamento con il cellulare, se possibile. Per scollegare il dispositivo Bluetooth dal DN-200AZB, procedere in uno dei seguenti modi:

• Entrare nel menu delle impostazioni Bluetooth del dispositivo Bluetooth e scollegarlo dal DN- 200AZB.

• Tenere premuto il tasto Pair (collega) del DN-200AZB per 3 secondi, quindi rilasciare la pressione. Il DN-200AZB si scollegherà dal dispositivo Bluetooth e sarà disponibile per il collegamento a un altro dispositivo.21

Risoluzione di problemi In caso di problemi, procedere come segue:

• Assicurarsi che tutti i cavi e i dispositivi siano collegati in maniera corretta e ben salda.

• Assicurarsi di utilizzare DN-200AZB come descritto nel presente Guia per l'uso.

• Assicurarsi che gli altri dispositivi o media funzionino correttamente.

• Se si ritiene che DN-200AZB non funzioni come si deve, verificare nella seguente tabella il problema riscontrato e la relativa soluzione. Problema: Soluzione: Si veda: Non si accende. Assicurarsi che l'ingresso di alimentazione del DN-200AZB sia collegato a una presa di alimentazione utilizzando le cavo in dotazione. Configurazione Il DN-200AZB non produce alcun suono o il suono è distorto. Assicurarsi che tutti i cavi e i collegamenti ai dispositivi siano sicuri e corretti. Assicurarsi che non vi siano cavi danneggiati. Assicurarsi che le impostazioni sul dispositivo Bluetooth, altoparlante, mixer, ecc. siano corrette. Configurazione L'audio proveniente dal mio dispositivo Bluetooth non viene riprodotto tramite il DN-200AZB. Assicurarsi di aver collegato adeguatamente il dispositivo Bluetooth. Migliorare la ricezione del segnale Bluetooth avvicinando il dispositivo Bluetooth al DN-200AZB. Inoltre, rimuovere eventuali ostacoli (pareti, mobili, ecc.) in modo che ci sia una linea d'aria libera tra il dispositivo Bluetooth e il DN-200AZB. Per verificare la presenza di cortocircuiti, verificare la linea dall'uscita del DN-200AZB all'ingresso dell'altoparlante. Se la linea è ancora buona, verificare i collegamenti e i componenti interni dell'altoparlante. I cortocircuiti sono spesso dovuti a cavi o componenti guasti dell'altoparlante, raramente sono dovuti all'altoparlante stesso. Configurazione e Uso Il collegamento del mio dispositivo Bluetooth al DN-200AZB richiede un PIN. Inserire 0000 come PIN. (Alcuni dispositivi Bluetooth più vecchi possono richiedere l'inserimento di un PIN). Uso22
