BEDIENUNGSANLEITUNG DN200AZB DENON

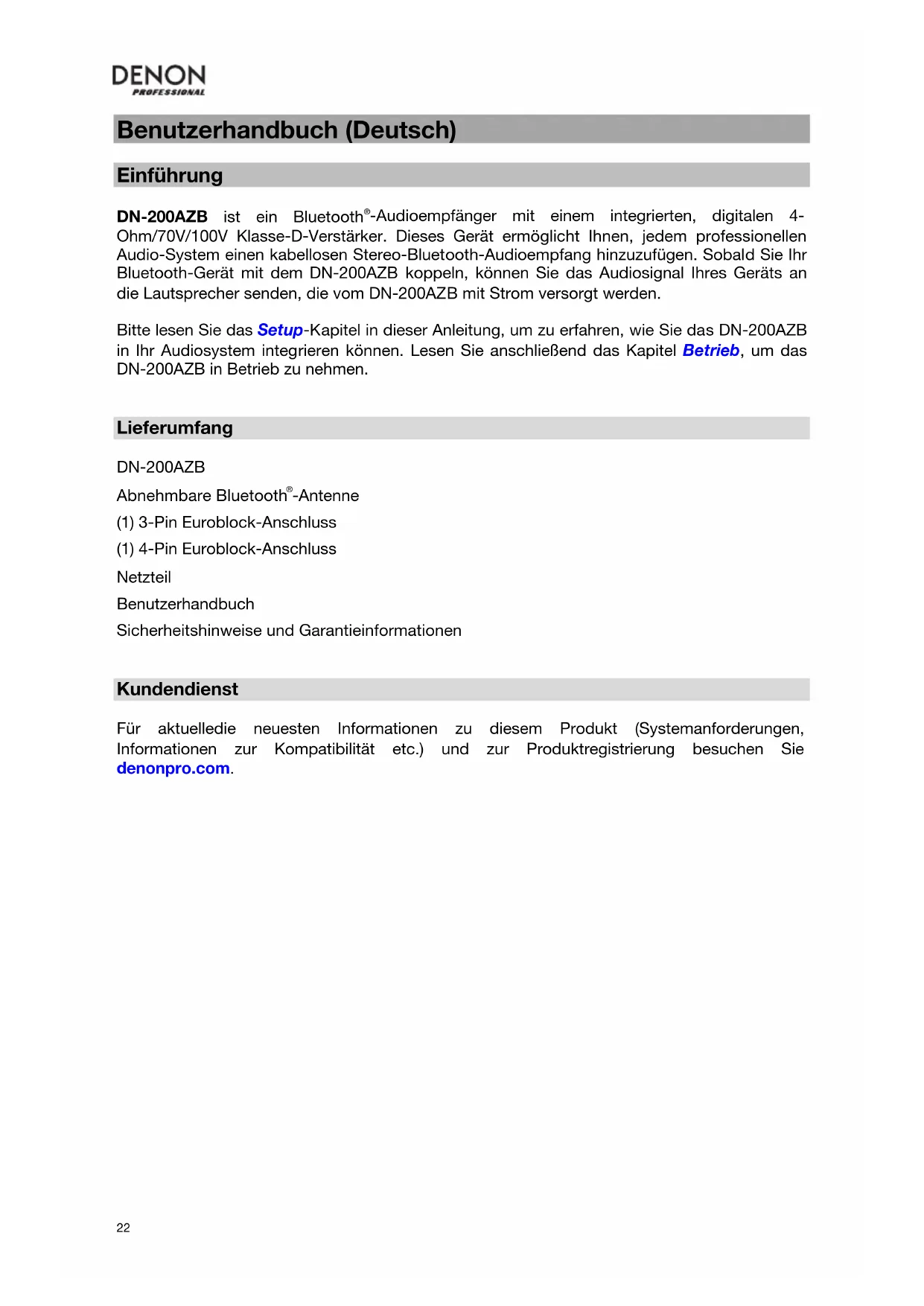

Benutzerhandbuch (Deutsch) Einführung DN-200AZB ist ein Bluetooth

-Audioempfänger mit einem integrierten, digitalen 4- Ohm/70V/100V Klasse-D-Verstärker. Dieses Gerät ermöglicht Ihnen, jedem professionellen Audio-System einen kabellosen Stereo-Bluetooth-Audioempfang hinzuzufügen. Sobald Sie Ihr Bluetooth-Gerät mit dem DN-200AZB koppeln, können Sie das Audiosignal Ihres Geräts an die Lautsprecher senden, die vom DN-200AZB mit Strom versorgt werden. Bitte lesen Sie das Setup-Kapitel in dieser Anleitung, um zu erfahren, wie Sie das DN-200AZB in Ihr Audiosystem integrieren können. Lesen Sie anschließend das Kapitel Betrieb, um das DN-200AZB in Betrieb zu nehmen.

Lieferumfang DN-200AZB Abnehmbare Bluetooth

-Antenne (1) 3-Pin Euroblock-Anschluss (1) 4-Pin Euroblock-Anschluss Netzteil Benutzerhandbuch Sicherheitshinweise und Garantieinformationen

Kundendienst Für aktuelledie neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie denonpro.com.23

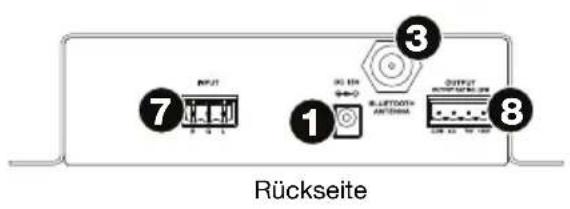

1. Netzeingang: Verwenden Sie das mitgelieferte Netzteil, um diesen Eingang mit einer

Steckdose zu verbinden. Siehe Setup für weitere Informationen.

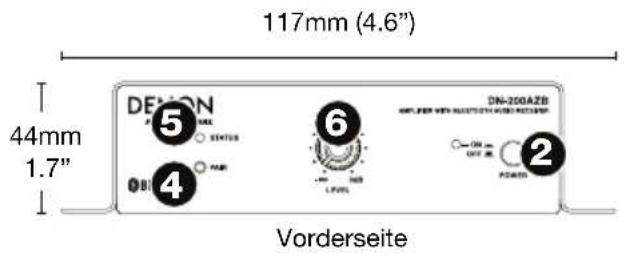

2. Netzschalter: Drücken Sie diese Taste, um das DN-200AZB ein-/auszuschalten. Stellen Sie

sicher, dass Sie bereits alle Geräteverbindungen vorgenommen haben, bevor Sie das DN- 200AZB einschalten.

3. Bluetooth-Antenne: Schließen Sie die mitgelieferte, abnehmbare Bluetooth-Antenne an

diesen Anschluss an. Die Antenne empfängt und sendet das Bluetooth-Signal von einem gekoppelten Bluetooth-Gerät. DN-200AZB verfügt über einen Kommunikationsbereich bis 100 Fuß (30,5 Meter).

4. Koppel-Taste: Halten Sie diese Taste 3 Sekunden lang gedrückt, um das DN-200AZB für die

Koppelung mit einem Bluetooth-Gerät in der Nähe vorzubereiten. Bitte lesen Sie den Abschnitt Betrieb für weitere Informationen.

5. Statusanzeige: Diese LED zeigt den Bluetooth-Verbindungsstatus des DN-200AZB an:

• Leuchtet nicht: Das DN-200AZB ist nicht mit einem Bluetooth-Gerät gekoppelt.

• Blinkt schnell (ca. zweimal pro Sekunde): Das DN-200AZB kann mit einem Bluetooth- Gerät gekoppelt werden.

• Leuchtet durchgehend: Das DN-200AZB ist mit einem Bluetooth-Gerät gekoppelt. Lesen Sie das Kapitel Betrieb, um zu erfahren, wie Sie ein Bluetooth-Gerät mit dem DN- 200AZB koppeln oder es vom DN-200AZB trennen können.

6. Pegelregler: Drehen Sie diesen Regler, um den Ausgangspegel einzustellen (der an die

symmetrischen und unsymmetrischen Ausgänge geleitet wird).

7. Eingabe: Dieser Eingang empfängt den Ton von einem optionalen externen Empfänger

(separat erhältlich). Verwenden Sie Standard-Lautsprecherkabel, um einen Empfänger an diesen Eingang anzuschließen. Siehe Setup für weitere Informationen. Das Signal, das an diesen Eingang gesendet wird, hat Vorrang vor Signal von einem gekoppelten Bluetooth-Gerät, falls Sie eines verwenden. Wenn beispielsweise ein Bluetooth-Gerät gekoppelt ist, Audio wiedergibt und danach ein Audiogerät an den Line-Eingang angeschlossen wird, wird das Audiosignal vom Line-Eingang aus dem Ausgang ausgegeben. Um die Wiedergabe von einem gekoppelten Bluetooth-Gerät wiederherzustellen, trennen Sie das Gerät vom Line-Eingang.

8. Ausgabe: Dieser Ausgang sendet das Audiosignal von einem gekoppelten Bluetooth-Gerät und

einem optionalen, externen Empfänger (separat erhältlich), der an den Eingang angeschlossen ist. Verwenden Sie Standard-Lautsprecherkabel, um diesen Ausgang an die Lautsprecher anzuschließen. Siehe Setup für weitere Informationen. Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich das Gerät DN-200AZB in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG befindet. Die vollständige EG Konformitätserklärung kann unter folgender Adresse angefordert werden: inMusic GmbH Harkortstrasse 12–32 40880 Ratingen GERMANY 117mm (4.6”)44mm 1.7” Vorderseite Rückseite24

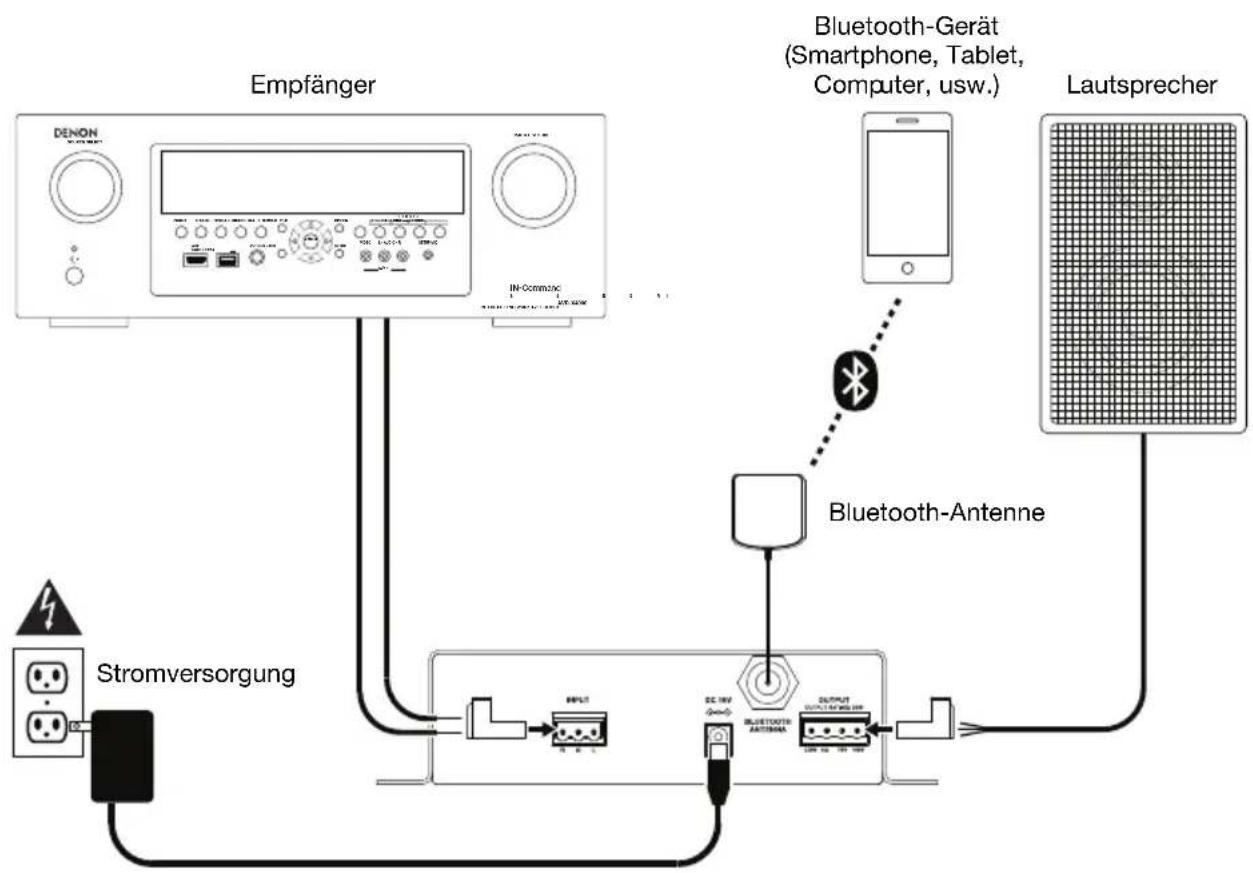

Setup Teile, die nicht im Einführung > Lieferumfang angegeben sind, sind separat erhältlich. Warnungen: Stellen Sie keine Verbindungen her, wenn ein Gerät eingeschaltet ist. Drähte benachbarter Klemmen dürfen nicht in Kontakt miteinander kommen. Verbinden Sie auch keinen der positiven Ausgänge mit der Gehäusemasse.

1. Verwenden Sie Standard-Lautsprecherkabel (bis zu 16 AWG), um Ihre Lautsprecher mit

dem mitgelieferten 4-poligen Euroblock-Anschluss zu verbinden. Bringen Sie diesen Euroblock-Anschluss in den DN-200AZB-Ausgang ein.

2. Optional: Verwenden Sie Standard-Lautsprecherkabel (bis zu 16 AWG), um einen

externen Empfänger oder Verstärker mit dem mitgelieferten 3-poligen Euroblock- Anschluss zu verbinden. Bringen Sie diesen Euroblock-Anschluss in den DN-200AZB- Eingang ein.

3. Verwenden Sie das mitgelieferte Netzteil, um den Netzeingang des DN-200AZB an Ihre

Stromquelle anzuschließen. Wichtig: Verwenden Sie das DN-200AZB nicht in der Nähe einer Mikrowelle, denn dies könnte den Bluetooth-Signalempfang stören.

4. Sorgen Sie dafür, dass alle Verbindungen sicher sind und schalten Sie den Empfänger

(falls Sie einen verwenden) ein, bevor Sie andere, angeschlossene Geräte einschalten.

5. Drücken Sie den Netzschalter des DN-200AZB, um das Gerät einzuschalten.

Betrieb Sie können Audio von einem Audiogerät abspielen, das sein Signal über eine Bluetooth-Verbindung (z.B. Smartphones, Tablets etc.) sendet. Das DN-200AZB nutzt Bluetooth CSR 4.0 und hat eine Reichweite bis zu 100 Fuß (30,5 Meter). Sobald Sie Ihr Bluetooth-Gerät mit dem DN-200AZB "koppeln", sind sie drahtlos "verbunden". Wenn Sie Audio auf Ihrem Bluetooth-Gerät abspielen, wird es aus den Ausgängen des DN-200AZB gesendet. Wichtig:

• Das DN-200AZB empfängt kein Audio von einem Telefongespräch. Solange Sie es verwenden, empfehlen wir Ihnen, Ihre Mobilfunkverbindung zu deaktivieren.

• Verwenden Sie das DN-200AZB nie in der Nähe von Mikrowellengeräten, die den Empfang stören können.

• Solange das DN-200AZB mit einem Bluetooth-Gerät gekoppelt ist, können keine anderen Bluetooth-Geräte verbunden werden. Sie müssen das aktuelle Bluetooth-Gerät vom DN-200AZB trennen ("Trennen"), um es anderen verfügbar zu machen. So koppeln Sie Ihr Bluetooth-Gerät mit dem DN-200AZB:

1. Falls das DN-200AZB ausgeschaltet ist, verwenden Sie das mitgelieferte Netzteil, um den

Netzeingang des DN-200AZB an Ihre Stromquelle anzuschließen. Die Statusleuchte beginnt zu blinken.

2. Achten Sie darauf, dass die Bluetooth-Konnektivität am gewünschten Bluetooth-Gerät aktiviert

ist und dass sich das Gerät in Reichweite befindet. DN-200AZB versucht gegebenenfalls automatisch, eine Verbindung mit dem zuletzt gekoppelten Bluetooth-Gerät herzustellen. Wenn Sie dieses Bluetooth-Gerät wieder verwenden, können Sie sofort mit der Wiedergabe anfangen. Wenn Sie ein anderes Bluetooth-Gerät verwenden möchten, fahren Sie mit Schritt 3 fort.

3. Navigieren Sie auf Ihrem Bluetooth-Gerät zum Menü Bluetooth-Einstellungen und wählen Sie

DN-200AZB. Wenn das DN-200AZB erfolgreich mit einem Bluetooth-Gerät gekoppelt wird, hört die Statusleuchte auf zu blinken und beginnt durchgehend zu leuchten. Hinweis: (Einige ältere Bluetooth-Geräte können Sie auffordern, einen PIN einzugeben. In diesem Fall geben Sie 0000 als PIN ein.) Wenn innerhalb von 20 Sekunden kein Gerät gekoppelt wird, verlässt das DN-200AZB den Koppel-Modus und die LED erlischt. Um wieder in den Koppel-Modus zu gelangen, halten Sie die Pair -Taste am DN-200AZB 3 Sekunden lang gedrückt. Wenn die Statusanzeige schnell blinkt, lassen Sie die Pair-Taste los.

4. Beginnen Sie mit der Audio-Wiedergabe auf Ihrem Bluetooth-Gerät.

Um die Lautstärke einzustellen, empfehlen wir die Pegel jedes einzelnen Geräts in dieser Reihenfolge anzupassen:

i. Ihr Bluetooth-Gerät

ii. Ihr Empfänger, falls vorhanden (zuerst seinen Eingangskanalpegel und dann seinen

iii. DN-200AZB mithilfe des Pegelreglers

Stellen Sie die einzelnen Lautstärkepegel so hoch wie möglich ein, ohne dass es zu Verzerrungen oder "Clipping" kommt. Wichtig: Das DN-200AZB empfängt kein Audio von einem Telefongespräch. Solange Sie es verwenden, empfehlen wir Ihnen, Ihre Mobilfunkverbindung zu deaktivieren. Um Ihr Bluetooth-Gerät vom DN-200AZB zu trennen, führen Sie einen der folgenden Schritte aus:

• Um Ihr Bluetooth-Gerät zu trennen, navigieren Sie in seine Bluetooth-Einstellungen und trennen das DN-200AZB.

• Wahlweise können Sie auch die Koppel-Taste des DN-200AZB 3 Sekunden lang halten und dann loslassen. Das DN-200AZB wird die Verbindung zu Ihrem Bluetooth-Gerät trennen und nun für eine andere Verbindung verfügbar sein.26

Fehlerbehebung Wenn Sie ein Problem haben, gehen Sie wie folgt vor:

• Sorgen Sie dafür, dass alle Kabel und Geräte Medien richtig und fest angeschlossen sind.

• Achten Sie darauf, dass DN-200AZB laut vorliegendem Benutzerhandbuch verwendet wird.

• Achten Sie darauf, dass Ihre anderen Geräte oder Medien ordnungsgemäß funktionieren.

• Wenn Sie glauben, dass DN-200AZB nicht ordnungsgemäß funktioniert, überprüfen Sie die folgende Tabelle auf Lösungen für das Problem. Problem: Lösung: Siehe: Das Gerät lässt sich nicht einschalten. Vergewissern Sie sich, dass der Netzeingang des DN-200AZB ordnungsgemäß mit dem mitgelieferten Netzkabel an eine Steckdose angeschlossen ist. Setup Das DN-200AZB gibt keinen Ton aus bzw. der Ton klingt verzerrt. Stellen Sie sicher, dass alle Kabel- und Geräteanschlüsse sicher und korrekt sind. Achten Sie darauf, dass keine Kabel beschädigt sind. Vergewissern Sie sich, dass die Einstellungen auf Ihrem Bluetooth-Gerät, Lautsprecher, Mixer usw. korrekt sind. Setup Die Audiosignale von meinem Bluetooth-Gerät werden nicht über das DN-200AZB abgespielt. Stellen Sie sicher, dass eine ordnungsgemäße Verbindung zu Ihrem Bluetooth-Gerät hergestellt wurde. Verbessern Sie den Bluetooth- Signalempfang, indem Sie Ihr Bluetooth- Gerät näher an das DN-200AZB bringen. Achten Sie darauf, dass keine Hindernisse (Wände, Möbel etc.) die direkte Sichtlinie zwischen dem Bluetooth-Gerät und dem DN-200AZB beeinträchtigen. Um auf Kurzschlüsse zu prüfen, inspizieren Sie das Kabel zwischen dem DN-200AZB-Ausgang und dem Lautsprechereingang. Wenn diese Leitung immer noch intakt ist, überprüfen Sie die internen Lautsprecheranschlüsse und Komponenten. Kurzschlüsse passieren oft aufgrund von defekten Kabeln oder Lautsprecherkomponenten - selten aufgrund des Verstärkers selbst. Setup und

etrieb Das Koppeln meines Bluetooth-Geräts mit dem DN-200AZB erfordert einen PIN. Geben Sie 0000 als PIN ein. (Einige ältere Bluetooth-Geräte können Sie auffordern, einen PIN einzugeben.) Betrieb27
