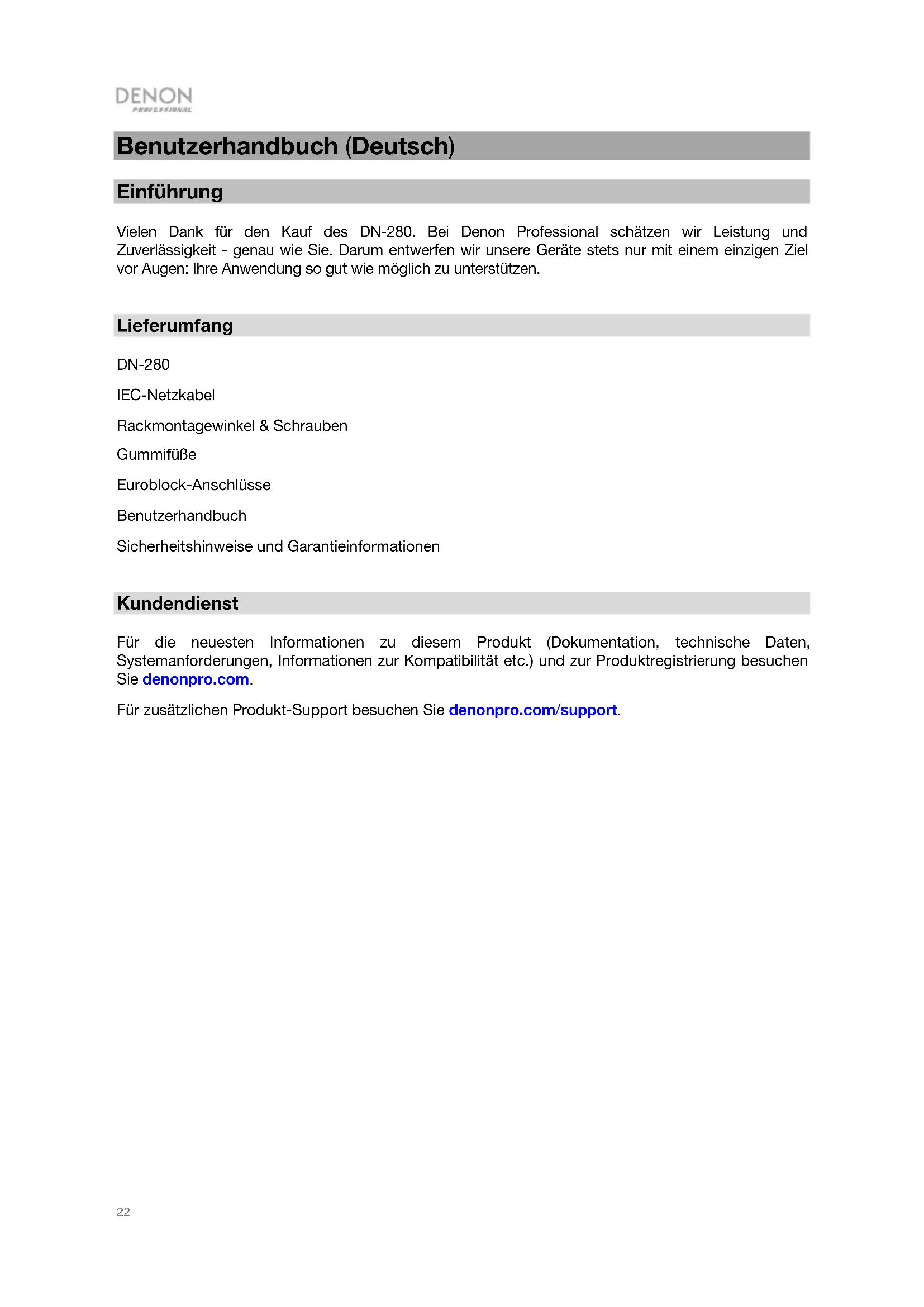

erificare le polarità delle connessioni di ingresso. Se viene utilizzata una connessione non bilanciata, assicurarsi che il terminale (-) sia collegato a GND. Se il LED clip è acceso, ridurre il volume di uscita. Verificare le polarità delle connessioni dell’altoparlante.22 Benutzerhandbuch (Deutsch) Einführung Vielen Dank für den Kauf des DN-280. Bei Denon Professional schätzen wir Leistung und Zuverlässigkeit - genau wie Sie. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Anwendung so gut wie möglich zu unterstützen.

Lieferumfang DN-280 IEC-Netzkabel Rackmontagewinkel & Schrauben Gummifüße Euroblock-Anschlüsse Benutzerhandbuch Sicherheitshinweise und Garantieinformationen

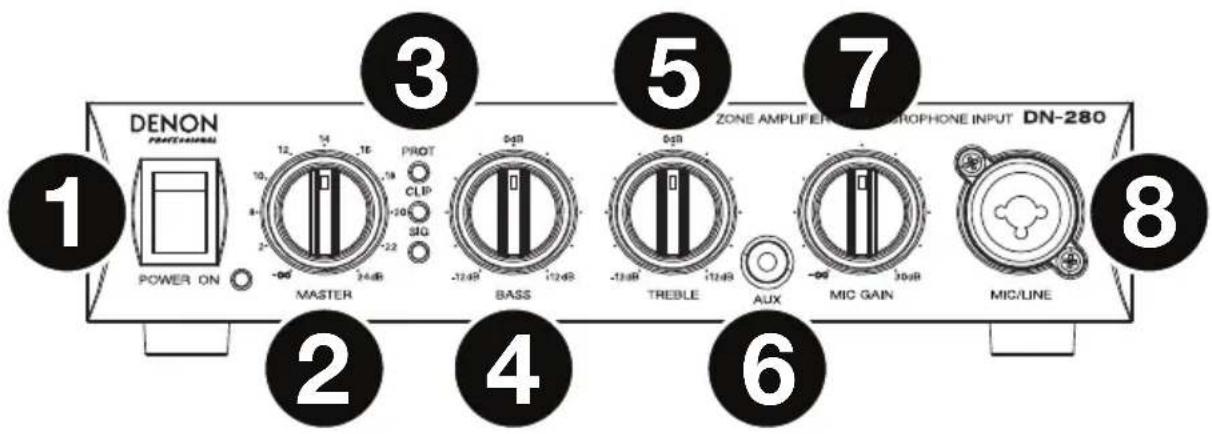

Kundendienst Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie denonpro.com. Für zusätzlichen Produkt-Support besuchen Sie denonpro.com/support.23 Funktionen Vorderseite

1. Netzschalter: Drücken Sie diesen Schalter, um DN-280 ein- oder auszuschalten. Die Power-LED

beginnt zu leuchten, wenn das DN-280 eingeschaltet wird. Vergewissern Sie sich vor dem Einschalten, dass der Master-Regler ganz heruntergedreht ist.

2. Master: Drehen Sie diesen Regler, um die Lautstärke des Audiosignals anzupassen, das an den

Speaker Output (Lautsprecherausgang) gesendet wird.

3. Signal-/Clipping/Schutz-LEDs: Diese LEDs zeigen den Signalstatus des Channel Input

• Signal-LED (SIG): Die Signal-LED leuchtet grün, wenn das vom Channel Input (Kanaleingang) kommende Signal einen optimalen Lautstärkepegel hat.

• Clip-LED (CLIP): Wenn die Clip-LED des Eingangs rot leuchtet, clippt das Signal des Channel Input (Kanaleingangs) (höher als 0 dB). Drehen Sie den Master-Regler gegen den Uhrzeigersinn, um ein „Clipping“ (Verzerrung) zu vermeiden, das durch ein lautes Eingangssignal verursacht werden kann, oder verringern Sie die Lautstärke des am Channel Input (Kanaleingang) angeschlossenen Geräts.

• Schutz-LED (PROT): Wenn die Schutz-LED rot leuchtet, befindet sich das DN-280 im Hitzeschutzmodus und gibt keinen Ton aus. Um die Tonausgabe wiederherzustellen, reduzieren Sie die Temperatur des DN-280, indem Sie für gute Belüftung sorgen und/oder die Lautstärke verringern.

4. Bass (Lautsprecherbass): Drehen Sie diesen Regler, um den Pegel der tiefen Frequenzen (Bass)

anzupassen, die das DN-280 an den Speaker Output (Lautsprecherausgang) sendet.

5. Treble (Lautsprecherhöhen): Drehen Sie diesen Regler, um den Pegel der hohen Frequenzen (Höhen)

anzupassen, die das DN-280 an den Speaker Output (Lautsprecherausgang) sendet.

6. Aux-Eingang: Schließen Sie ein Audiogerät mit einem standardmäßigen 1/8" (3,5 mm) Stereo-/TRS-

Kabel an diesen Eingang an. Hinweis: Der Aux-Eingang und der Channel Input (Kanaleingang) auf der Rückseite können nicht gleichzeitig verwendet werden. Der Channel Input (Kanaleingang) wird deaktiviert, wenn ein Gerät an den Aux-Eingang angeschlossen wird.

7. Mic Gain: Drehen Sie diesen Regler, um die Lautstärke des Mikrofons anzupassen, die an dem

Mikrofon/Line-Level-Gerät-Eingang angeschlossenen ist.

8. Mic/Line (Mikrofon/Line-Level-Gerät-Eingang): Verbinden Sie einen Mikrofon oder Line-Level-Gerät

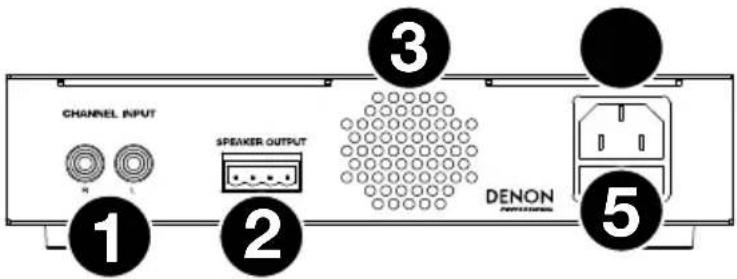

mit diesem Eingang über einem standardmäßigen XLR- oder 1/4" (6,3 mm) Klinkenkabel an. Drehen Sie den Mic In Pegelregler, um ihre Pegel anzupassen. Hinweis: Dieser Eingang verfügt über eine Ducking-Funktion, die die Verstärkung des AUX-Eingangs und des Kanaleingangs automatisch um 20 dB verringert, wenn das Mikrofon gleichzeitig verwendet wird (z. B. beim Paging). Nach 2,5 Sekunden ohne Eingabe über das Mikrofon kehren der AUX-Eingang und die Kanaleingangsverstärkung auf ihre festgelegten Pegel zurück.24 Rückseite

1. Channel Input (Kanaleingang, unsymmetrische Cinch): Verwenden Sie Cinch-Kabel, um eine externe

audioquelle mit disem Eingang zu verbinden. Die linken und rechten Eingangssignale werden zu Mono summiert.

2. Speaker Output (Lautsprecherausgang): Dieser Ausgang sendet von DN-280 zu Ihrem Lautsprecher

das Hauptsignal. Verbinden Sie diesen Ausgang über dem Euroblock-Anschluss (im Lieferumfang enthalten) und einem Lautsprecherkabel (separat erhältlich) mit Ihrem Lautsprecher. Die Leistung des Ausgang ist weniger als 60 W (ohne Verzerrung). Siehe Setup für weitere Informationen. Hinweis: Schließen Sie nur einen Lautsprechertyp an den Verstärkerausgang an. Verwenden Sie nur 70V/100V-Lautsprecher mit Abwärtstransformatoren mit die 70V/100V-Ausgängen. Die Verwendung von 4Ω-Lautsprechern mit niedriger Impedanz an 70V/100V-Ausgängen kann diesen Verstärker überlasten und möglicherweise beschädigen.

3. Öffnungen: Um eine einwandfreie Funktion zu gewährleisten, blockieren Sie den Öffnungen nicht.

4. Netzeingang: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu

verbinden. Sorgen Sie dafür, dass der Netzschalter des DN-280 beim Verbinden oder Trennen des Kabels auf Aus steht.

5. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, heben Sie diese Lasche an, um die Sicherung

zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (gemäß den technische Spezifikationen auf der Rückseite von DN-280). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen. Setup Erste Schritte:

1. Verbinden Sie eine Audioquelle mit alle Mikrofone mit dem den Kanaleingang, Aux-Eingang, oder

Mikrofon/Line-Level-Gerät-Eingang.

2. Verbinden Sie den Speaker Output (Lautsprecherausgang) über dem Euroblock-Anschluss (im

Lieferumfang enthalten) und einem Lautsprecherkabel (separat erhältlich) mit Ihrem Lautsprecher. Siehe Verwendung des Euroblock-Anschlusses für weitere Informationen.

3. Vergewissern Sie sich dass der Master-Regler ganz heruntergedreht ist.

4. Verbinden Sie das mitgelieferte Netzkabel mit dem Netzeingang und einer Steckdose; Schalten Sie das

5. Passen Sie den Master-Regler an, um ein starkes Signal ohne Verzerrung zu erhalten.

6. Stellen Sie die Regler für Lautsprecherhöhen und Lautsprecherbass ein, um das Klangbild noch

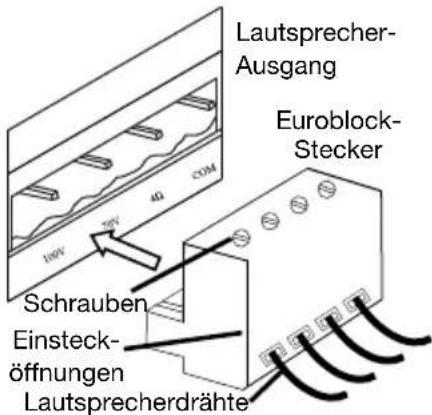

weiter anzupassen. Verwendung des Euroblock-Anschlusses:

1. Lösen Sie mit einem kleinen Schraubendreher die Schrauben,

die den Einstecköffnungen am Euroblock-Stecker entsprechen.

2. Verdrillen Sie die Lautsprecherdrähte, um eine feste Litze zu

bilden und führen Sie diese in den entsprechenden Einsatzport ein (wie unter dem Speaker Output (Lautsprecherausgang) des DN-280 angegeben). Schieben Sie den Draht nach innen, bis er fest sitzt. Wiederholen Sie diesen Schritt für jeden Port.

3. Ziehen Sie die Schrauben an, die den Einstecköffnungen am

Euroblock-Stecker entsprechen.

4. Stecken Sie den Euroblock-Stecker in den Speaker Output

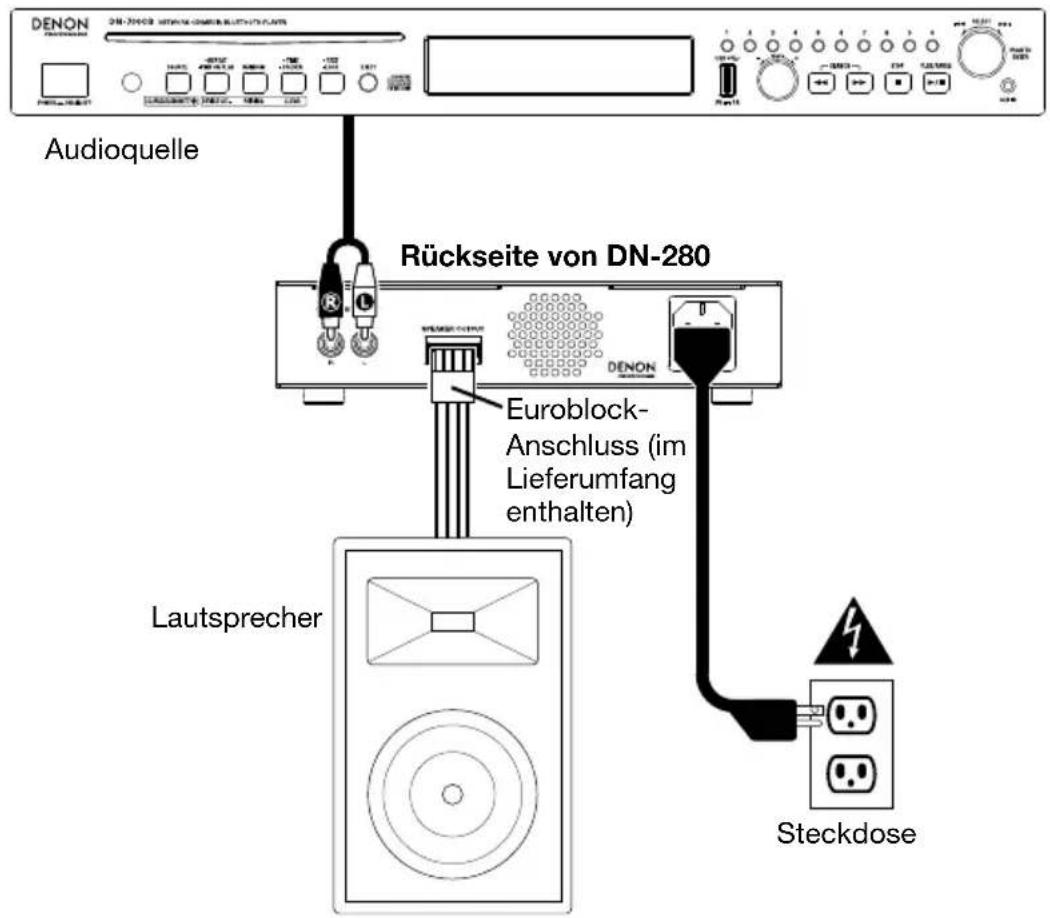

(Lautsprecherausgang) des DN-280. Wenn Sie ein Kabel abziehen möchten, müssen Sie zuerst die entsprechende Schraube am Euroblock-Stecker lösen, bevor Sie das Kabel herausziehen. Lautsprecher- Ausgang Euroblock- Stecker Schrauben Einsteck- öffnungen Lautsprecherdrähte25 Anschlussdiagramm (Rückseite) Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

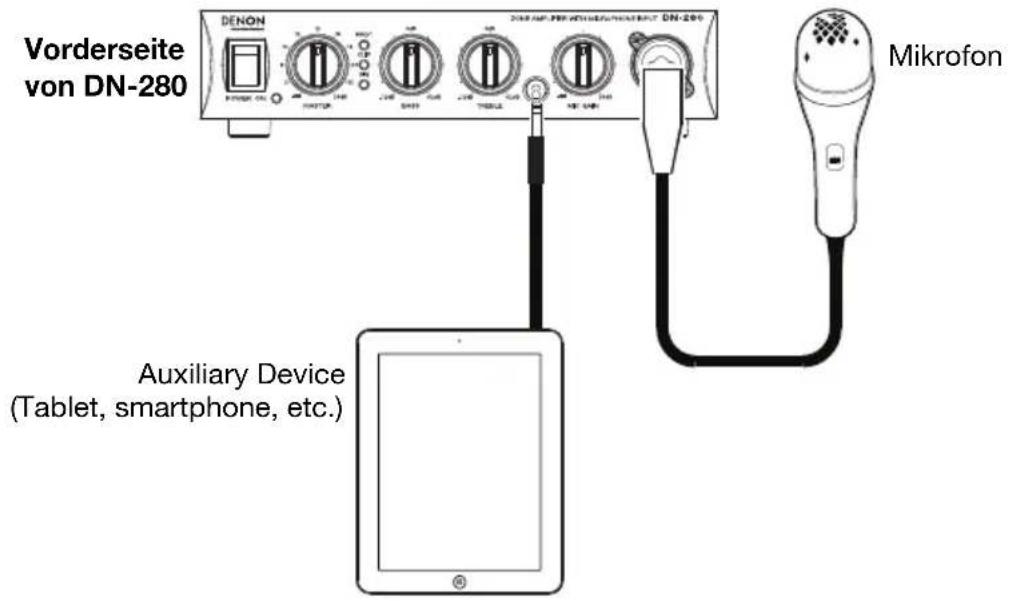

Anschlussdiagramm (Vorderseite) Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Audioquelle Rückseite von DN-280 Lautsprecher Steckdose Vorderseite von DN-280 Mikrofon Auxiliary Device (Tablet, smartphone, etc.) Euroblock- Anschluss (im Lieferumfang enthalten)26 Fehlerbehebung Wenn Sie ein Problem haben, gehen Sie wie folgt vor:

• Sorgen Sie dafür, dass alle Kabel und Geräte Medien richtig und fest angeschlossen sind.

• Achten Sie darauf, dass DN-280 laut vorliegendem Benutzerhandbuch verwendet wird.

• Achten Sie darauf, dass Ihre anderen Geräte oder Medien ordnungsgemäß funktionieren.

• Wenn Sie glauben, dass DN-280 nicht ordnungsgemäß funktioniert, überprüfen Sie die folgende Tabelle auf Lösungen für das Problem. Problem: Lösung: Das Gerät lässt sich nicht einschalten.

ergewissern Sie sich, dass der Netzeingang des DN-280 ordnungsgemäß mit dem mitgelieferten Netzkabel an eine Steckdose angeschlossen ist. Das DN-280 gibt keinen Ton aus bzw. der Ton klingt verzerrt.

Stellen Sie sicher, dass alle Kabel- und Geräteanschlüsse sicher und korrekt sind. Achten Sie darauf, dass keine Kabel beschädigt sind. Vergewissern Sie sich, dass die Lautstärkeeinstellungen auf Ihrem Lautsprecher, Mixer usw. korrekt sind. Wenn Sie versuchen, Sound über den Channel Input (Kanaleingang) zu erzeugen, vergewissern Sie sich, dass kein Gerät an den Aux-Eingang angeschlossen ist. Wenn die Schutz-LED (PROT) leuchtet, senken Sie die Temperatur des DN-280, indem Sie auf gute Belüftung achten und/oder die Lautstärke verringern. Die Tonausgabe hat ein Brummen oder Rauschen. Überprüfen Sie die Polarität der Eingangsanschlüsse. Wenn eine unsymmetrische Verbindung verwendet wird, stellen Sie sicher, dass der Anschluss (-) mit GND verbunden ist. Wenn die Clip-LED leuchtet, verringern Sie die Ausgangslautstärke. Überprüfen Sie die Polarität der Lautsprecheranschlüsse.27 Appendix (English) Technical Specifications Total Harmonic Distortion < 0.1% (A-weighted) Frequency Response 100 Hz – 15 kHz (+0/-3 dBv) Signal-to-Noise Ratio > 95 dB (A-weighted) Damping Factor > 200 (1
