POSITEC Kvalitetsleder

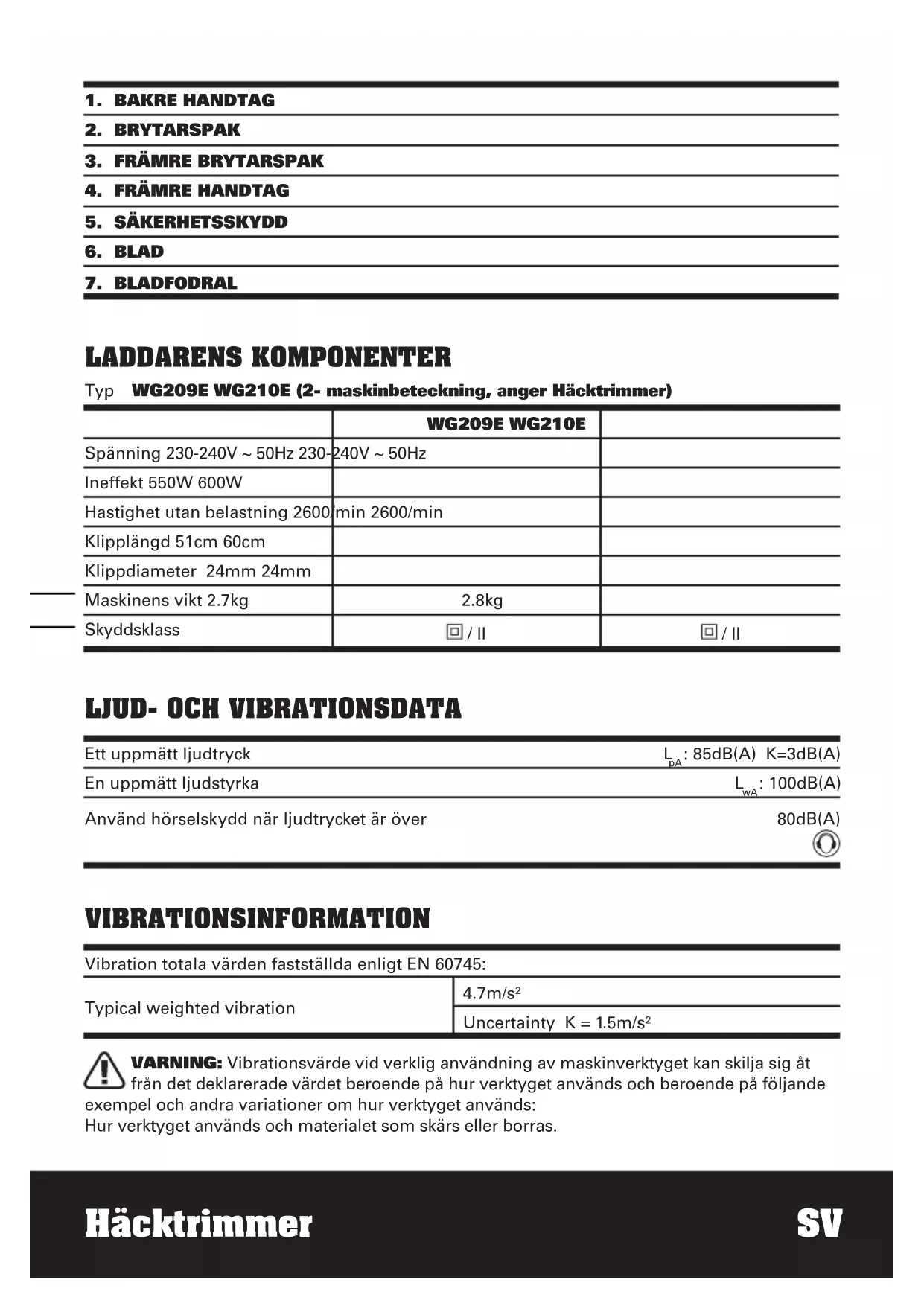

1. BAKRE HANDTAG
2. BRYTARSPAK
3. FRÄMRE BRYTARSPAK
4. FRÄMRE HANDTAG
5. SÄKERHETSSKYDD
6. BLAD
7. BLADFODRAL

LADDARENS KOMPONENTER

Typ WG209E WG210E (2- maskinbeteckning, anger Häcktrimmer)

	WG209E WG210E
Spänning 230-240V ~ 50Hz 230-	240V ~ 50Hz
Ineffekt 550W 600W
Hastighet utan belastning 2600/min 2600/min
Klipplängd 51cm 60cm
Klippdiameter 24mm 24mm
Maskinens vikt 2.7kg	2.8kg
Skyddsklass	☐ / II	☐ / II

LJUD- OCH VIBRATIONSDATA

Ett uppmätt ljudtryck	L_pA : 85dB(A) K=3dB(A)
En uppmätt ljudstyrka	L_wA : 100dB(A)
Använd hörselskydd när ljudtrycket är över	80dB(A)

VIBRATIONSINFORMATION

Vibration totala värden fastställda enligt EN 60745:

WARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande pel och andra variationer om hur verktyget används:

Hur verktyget används och materialet som skärs eller borras.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick. Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden erktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan ligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs)

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktygen i temperaturer på 10°C eller lägre

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

TILLBEHÖR

Säkerhetsskydd Bladfodral

1

1

Vi rekommenderar att du köper alla dina tillbehör från samma affär där du köpte verktyget. Använd bra kvalitetstillbehör av ett välkänt märke. Se avsnittet med arbetstips i denna bruksanvisning eller tillbehörets förpackning för mer information. Affärspersonalen kan också hjälpa dig och ge dig råd.

GENERELLA SÄKERHETSVARNINGAR FÖR ELVERKTYG

WARNING! Läs alla instruktioner.

Följs inte alla nedanstående

instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida bruk.

Termane "strömförande verktyg" i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

1) ARBETSOMRÍDET

a) Híll arbetsomrídet rent och väl upplyst. Skräpiga och mörka omríden är skaderisker.
b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller íngor.
c) Híll barn och ískídare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

2) ELSÄKERHET

a) Stickkontakterna till verktyget míste matcha eluttaget. Modifiera inte stickkontakten pí nígot sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskíp. Det finns en större risk för elstötar om din kropp är jordad.
c) Exponera inte strömförande verktyg för regn eller fuktiga förhíllanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar.
d) Missbruka inte sladden. Använd

aldrig sladden för att bära, dra eller dra ut stickkontakten för det strömförande verktyget. Híll sladden borta frín hetta, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar.
f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

b) Använd säker utrustning. Använd alltid skyddsglasögon.

a) Var uppmärksam, híll ögonen pí vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller píverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.
Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.
c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret pí kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÍ-läge utgör det en skaderisk.
d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter pí det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar pí en roterande del pí ett strömförande verktyg kan orsaka personskador.
e) Sträck dig inte för língt. Bibehíll alltid fotfästet och balansen. Detta gör att du

kan kontrollera verktyget bättre i oväntade situationer.

f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Híll ditt hír, dina kläder och handskar borta frín rörliga delar. Lösa kläder, smycket eller língt hír kan snärjas in i rörliga delar.
g) Om det pl enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.
4) ANVÄNDNING OCH UNDERHÍLL AV STRÖMFÖRANDE VERKTYG
a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.
b) Använd inte verktyget om kontakten inte sätter pí eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och míste repareras.
c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sídana förebyggande säkerhetsítgärder reducerar risken för att du startar verktyget oavsiktligt.
d) Förvara verktyget som inte används utom räckhíll för barn och lít inte nígon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pí outbildade användare.
e) Utför underhíll pí verktygen. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan píverka användningen av elverktyget. Om den skadats míste elverktyget repareras före användning. Mínga olyckor orsakas av felaktigt underhíllna elverktyg.
f) Híll sigverktyget skarpa och rena. Korrekt underhíllna skärverktyg med

skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.

g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och pí det sätt som avsetts för varje typ av elverktyg. Ha också i ítanke arbetsförhíllandena och arbetet som skall utföras. Använder du elverktyg för ítgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.
5) UNDERHÍLL
a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehills.

HÄCKTRIMMER SÄKERHETSVARNINGAR:

1. Håll alla kroppsdelar borta från klippbladet. Ta inte bort klippmaterial eller håll i material som ska klippas medan bladen är i rörelse. Se till att brytaren är avstängd när du tar bort material som fastnat. Ett ögonblick av ouppmärksamhet när du arbetar med ett motordrivet verktyg kan resultera i allvarliga personskador.
2. Bär häcktrimmern i handtaget och med bladet stoppat. Vid transport eller förvaring av häcktrimmern sätt alltid på skyddet för klippenheten. Korrekt hantering av häcktrimmern minskar risken för eventuellt personskador från klippbladen.
3. Håll sladden borta från skärområdet. Under användning kan sladden döljas av t.ex. buskar och kapas av bladet.
4. Híll verktyget med isolerade greppytor när du utför ett arbete där sígverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock.

SYMBOLER

För att minska risken för skador måste användaren läsa bruksanvisningen.

Använd skyddsglasögon

Använd hörselskydd

Använd skyddsmask mot damm

Undvik risk för elstöt genom att inte använda maskinen i våta eller fuktiga miljöer.

Ta omedelbart kontakten från vägguttaget om kabeln skadas eller klipps av.

Skyddsklass

Håll alltid undan händerna

Denna produkt är märkt med en symbol som gäller kassering av elektriskt och elektroniskt avfall. Detta innebär att denna produkt inte får kastas i hushållssoporna utan måste lämnas in till en återvinningscentral enligt det europeiska direktivet 2002/96/CE. Därefter kommer produkten att återvinnas eller demonteras på ett miljövänligt sätt. Elektrisk och elektronisk utrustning kan påverka miljön och människors hälsa negativt eftersom den innehåller farliga substanser.

LADDNINGSPROCEDURE

WARNING: Använd inte produkten utan att ha monterat skyddet och e handtaget.

ÄNDAMÅLSENLIG ANVÄNDNING

Häcktrimmern är designad för användning av en användare för trimning av häckar och buskar genom att använda ett eller flera linjära pendlande skärblad. Potentiell risk för personskador från skärbladen kan uppstå om häcktrimmern inte hanteras korrekt i avsett användningsområde.

1. MONTERING AV SKYDD (Se Fig. A)

Sätt in skyddet i facket såsom illustreras i fig A, se till att det sitter ordentligt fast. Använd två skruvar för att fästa skyddet säkert.

2. MONTERING AV FRÄMRE HANDTAGET

Det främre handtaget måste monteras före användning:

1) Anslut fronthandtaget till huset. Kontrollera att de utskjutande markeringarna på fronthandtaget passar perfekt in i den matchande fördjupningen på huset (Se Fig. B & C).
2) Dra åt de fyra skruvarna.
3) Kontrollera att handtaget sitter säkert. Om inte, spänn skruvarna hårdare.

Se till att handtaget sitter fast på plats.

3. AVLASTNINGSANORDNING FÖR STRÖMSLADD (Se Fig. D)

En förlängningssladdhållare medföljer för att minska belastningen på strömsladden. Gör en ögla på förlängningssladden och för den genom öppningen nertill på förlängningssladdhållaren, och linda därefter öglans ände runt kroken och dra åt för att spänna den.

4. START OCH STOPP (Se Fig. E) INNAN DU STARTAR DIN HÄCKTRIMMER

Ta bort bladskyddet (7).

STARTA HÄCKTRIMMERN

Din trimmer är utrustad med två brytarspakar

(2 & 3). Båda brytarspakarna måste tryckas in för att häcktrimmern ska kunna startas. Tryck in och håll kvar den främre brytarspaken (3) och tryck på den bakre brytarspaken (2).

STOPPA HÄCKTRIMMERN

Flytta bort häcktrimmern från klippområdet innan den stoppas.

För att stoppa, släpp en av brytarspakarna.

WARNING: Om någon del saknas, skadats eller gått sönder ska inte häcktrimmern användas innan de skadade delarna har bytts ut eller reparerats. Om inte detta görs finns det risk för allvarliga personskador.

5. HUR HÄCKTRIMMERN ANVÄNDS

Inspektera området som ska klippas före varje användning, ta bort föremål som kan kastas iväg eller kan trassla in sig i klippbladen.

Håll alltid trimmern med båda händerna och med bladen riktade bort från dig innan du startar den.

Håll alltid strömsladden bakom häcktrimmern när den används. Placera den inte över häcken som du trimmar eftersom den kan bli klippt av bladen.

Vid trimning av nytillväxt bör en bred svepande rörelse användas så att stammarna matas direkt in till bladen.

Låt klippbladen nå full hastighet innan du klipper.

Under arbetet, håll klippbladen borta från männsikor och föremål såsom väggar, stora stenar, träd, fordon etc.

Om bladen fastnar, stoppa trimmern omedelbart. Släpp de två brytarspakarna innan du försöker att ta bort skräp som fastnat i klippbladen.

Använd handskar när du trimmar taggiga eller stickande växter.

Flytta häcktrimmern för att mata grenarna direkt in till bladskärkanterna.

Försök inte att klippa grenar som är för stora för att matas in till klippbladet.

TOPPKLIPPNING (Se Fig. G)

Använd en bred svepande rörelse. En lätt nedätriktad lutning av klippbladen i rörelsen riktning ger det bästa klippresultatet.

SIDOKLIPPNING (Se Fig. H)

Vid trimning av sidorna på en häck börjar du nederst och klipper uppåt och spetsar till överkanten på häcken inåt. Denna form exponerar mer av häcken vilket resulterar i en mer likformig tillväxt.

WARNING: Kontrollera förlängningssladdar före varje användning. Om de är skadade ska de bytas omedelbart- Använd aldrig verktyget med en skadad sladd eftersom det skadade området kan ge elektriska stötar om det vidrörs och resultera i allvarliga skador.

Om den medföljande sladden är skadad bör den ersättas av ett godkänt lokalt servicecenter.

Våra verktyget och utsätt det inte för regn.

UNDERHÅLL

RENGÖRING

Koppla ifrån elanslutningen. Använd en mjuk borste för att ta bort skräp från alla luftintag och klippbladen.

Torka ytan på häcktrimmern med en torr trasa.

WARNING: Använd aldrig vatten för att göra rent trimmern. Rengör inte med

SMÖRJNING AV KLIPPBLADEN

För enklare drift och längre livslängd bör klippbladen smörjas före och efter varje användning. Innan smörjningen se till att batteriet är borttaget från trimmern. Applicera olja mellan de två bladen regelbundet (Se I). Din trimmer bör stoppas, plockas isär och oljas då och då under användningsperioden.

VID SLUTET AV KLIPPSÄSONGEN

Rengör trimmern grundligt.

Kontrollera att alla muttrar och skruvar är fastsatta.

Inspektera trimmern visuellt efter något slitage eller skadade delar.

FÖRVARING AV HÄCKTRIMMERN

Förvara häcksaxen på ett säkert, torrt ställe utom räckhåll för barn. Ställ inte andra föremål på saxen.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall.

Återanvänd där det finns anläggningar

för det. Kontakta dina lokala myndigheter eller Íterförsäljare för Ítervinningsríd.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Förklarar att denna produkt,

Beskrivning WORX Häcktrimmer

Typ WG209E WG210E

(2- maskinbeteckning, anger Häcktrimmer)

Funktion Trimma häckar och buskar

Uppfyller följande direktiv,

Maskindirektiv 2006/42/EC

Elektromagnetiskt kompatibilitetsdirektiv

2004/108/EC

RoHS Direktiv 2011/65/EU

Bullerdirektiv för utomhusutrustning

2000/14/EC ändrad av 2005/88/EC

- Konformitetsutvärderingsprocedur enligt

Bilaga V

- Uppmätt bullernivå 97 dB

- Deklarerad garanterad bullernivå 100 dB

- Berört notifierat organ

Namn: Intertek Testing & Certification Ltd

Standarder överensstämmer med

EN 60745-1 EN 60745-2-15

EN ISO 3744 EN 55014-1

EN 55014-2 EN 61000-3-2

EN 61000-3-3

Personen som godkänts att sammanställa den tekniska filen.

Namn Russell Nicholson

Adress Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK

leo.yue

CE

2012/11/26

Leo Yue

POSITEC Kvalitetsdirektör
