WG209E - Aidanleikkurit WORX - Ilmainen käyttöohje ja opas

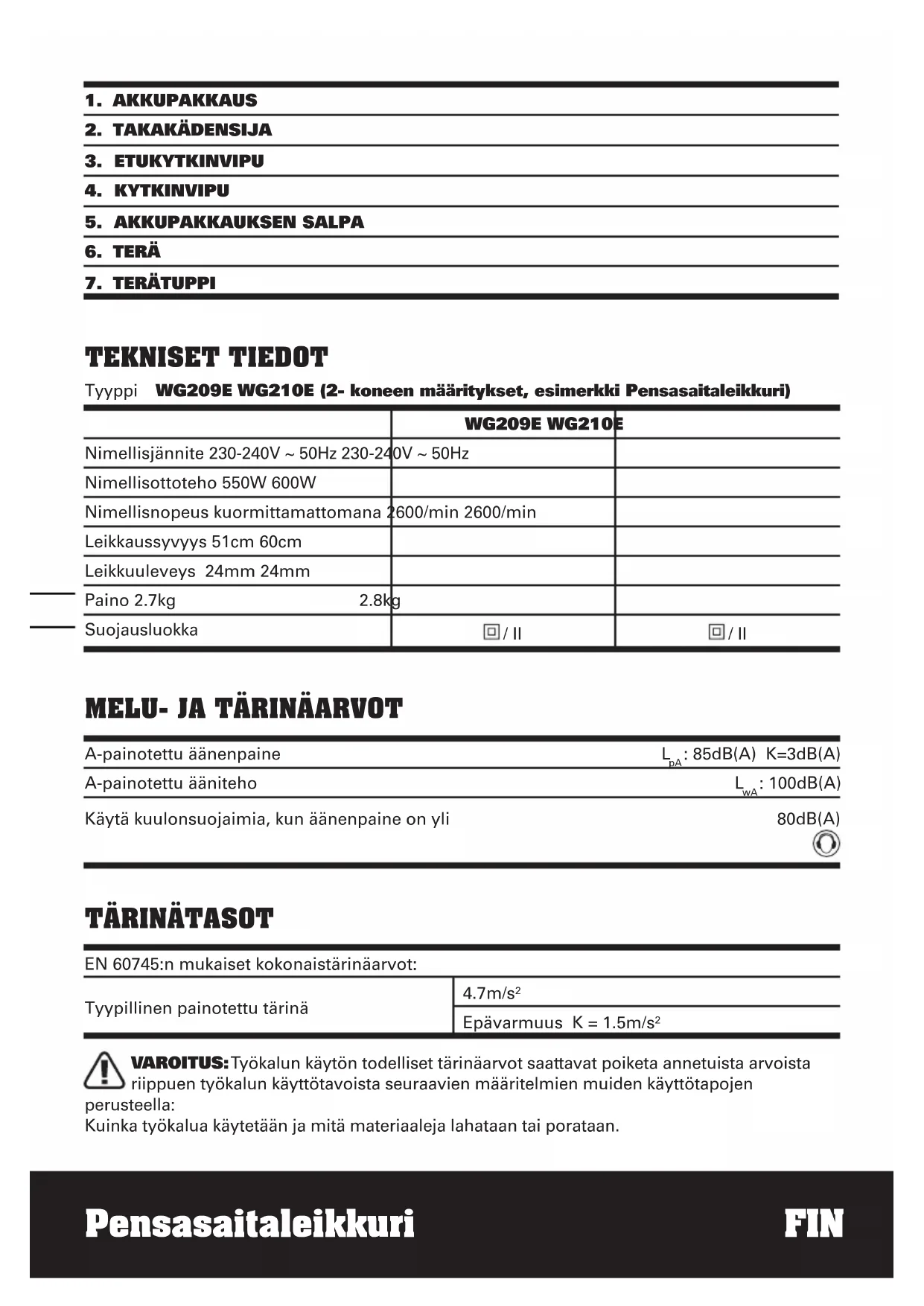

KÄYTTÖOHJE WG209E WORX

Tyyppi WG209E WG210E (2- koneen määritykset, esimerkki Pensasaitaleikkuri)

	WG209E WG210E
Nimellisjännite 230-240V ~ 50Hz 230-240V ~ 50Hz
Nimellisottoteho 550W 600W
Nimellisnopeus kuormittamattomana 2600/min 2600/min
Leikkaussyvyys 51cm 60cm
Leikkuuleveys 24mm 24mm
Paino 2.7kg 2.8kg
Suojausluokka	☐/II	☐/II

MELU- JA TÄRINÄARVOT

A-painotettu äänenpaine	L_pA : 85dB(A) K=3dB(A)
A-painotettu ääniteho	L_wA : 100dB(A)
Käytä kuulonsuojaimia, kun äänenpaine on yli	80dB(A)

TÄRINÄTASOT

EN 60745:n mukaiset kokonaistärinäarvot:
Tyypillinen painotettu tärinä	4.7m/s2
	Epävarmuus K = 1.5m/s2

VAROITUS: Työkalun käytön todelliset tärinäarvot saattavat poiketa annetuista arvoista riippuen työkalun käyttötavoista seuraavien määritelmien muiden käyttötapojen

perusteella:

Kuinka työkalua käytetään ja mitä materiaaleja lahataan tai porataan.

Onko työkalu hyvässä kunnossa ja hyvin huollettu

Käytetäänkö työkalussa oikeita lisävarustetia ja ovatko ne teräviä ja hyväkuntoisia.

Kahvojen otteen pitävyys, jos työkalussa käytetään tärinää estäviä lisävarusteita.

Käytetäänkö työkalua asianmukaisesti ja näitä ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäsyndrooman, jos laitetta ei käytetä oikein.

VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käyttöolosuhteet, mukan lukien aika, kun työkalu on kytketty pois päältä ja kun se käy

joutokäynnillä. Tämä saattaa vähentää koko työajan yhteenlaskettua altistusaikaa huomattavasti.

Tärinälle altistumisriskin vähentäminen.

Käytä AINA teräviä talttoja, poria ja teriä

Huolla tätä työkalua ohjeiden mukaisesti ja pidä työkalu hyvin voideltuna (soveltuvissa kohdissa)

Jos työkalua käytetään säännöllisesti, hanki tärinää estävät lisävarusteet.

Vältä työkalun käyttämistä 10°C lämpötiloissa tai sitä viileämmässä

Suunnittele työt siten, että paljon tärinää aiheuttavien töiden suorittaminen jakautuu usealle päivälle.

VARUSTEET

Turvasuojus

Teränsuojus

1

1

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvälaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

MOOTTORITYÖKALUN YLEI- SET TURVALLISUUSVAROI- TUKSET

VAROITUS! Lue kaikki ohjeet.

Varoitusten ja ohjeiden noudattamatta jättämisestä voi olla seurauksena sähköisku, tulipalo ja/tai vakava tapaturma.

Tallenna kaikki varoitukset ja ohjeet myöhempää käyttoä varten.

Seuraavissa ohjeissa käytetty termi "kone" viittaa verkkokäyttöiseen (liitäntäjohdolla varustettuun) tai akkukäyttöiseen (johdottomaan) sähkötyökaluun.

1) TYÖYMPÄRISTÖ

a) Pidä työympäristö siistinä ja huolehdi hyvästä valaistuksesta. Sotkuiset ja hämärät työympäristöt ovat tapaturma-alttiita.

b) Älä käytä koneita räjähdysvaarallisissa, palavia nesteitä, kaasuja tai pölyä sisältävissä tiloissa. Koneissa syntyy kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

c) Huolehdi konetta käyttäessäsi, että lapset ja sivulliset pysyvät loitolla. Häiriötekijät saattavat aiheuttaa koneen hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Koneen liitäntäjohdon pistokkeen pitää sopia pistorasiaan. Älä muuta pistoketta millään tavoin. Älä käytä sovittimia (jakorasioita) suojamaadoitettujen koneiden kanssa. Pistorasiaan sopiva alkuperäinen pistoke vähentää sähköiskun vaaraa.

b) Älä koske maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.

c) Älä altista koneita sateelle tai kosteudelle. Koneeseen pääsevä vesi lisää sähköiskun vaaraa.

d) Varo vahingoittamasta liitäntäjohtoa. Älä kanna tai vedä konetta liitäntäjohdosta äläkä irrota

pistoketta johdosta vetämällä. Suojaa liitäntäjohto kuumuudelta, öljyltä, teräviltä reunoilta ja liikkuvilta osilta. Vaurioituneet tai sotkeentuneet liitäntäjohdot lisäävät sähköiskun vaaraa.

e) Käytä ulkona työskenneltäessä vain ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan jatkojohdon käyttö vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa tilassa on välttämätöntä, jäännösvirtaa sisältävän laitteen (RCD) suojattua virtaa. RCD:n käyttö vähentää sähköiskun vaaraa.

3) KÄYTTÄJÄN TURVALLISUUS

a) Ole valpas, keskity siihen, mitä olet tekemässä, ja käytä järkeä koneen kanssa työskennellessäsi. Älä käytä konetta väsyneenä tai huumeiden, alkoholin, tai lääkkeiden vaikutuksen alaisena. Hetken hajamielisyys koneita käytettäessä saattaa aiheuttaa vakavan tapaturman.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimien, pitäväpohjaisten turvakenkien, suojakypärän ja kuulonsuojaimien, tarkoituksenmukainen käyttö vähentää tapaturmia.

c) Estä tahaton käynnistyminen. Varmista, että kytkin on off-asennossa ennen liittämistä virtalähteeseen ja/tai akkuun ja ennen työkalun nostamista tai kantamista. Koneen kantaminen sormi käynnistyskytkimellä tai liitäntäjohdon kytkminen käynnistyskytkimen ollessa päällä altistaa tapaturmille.

d) Varmista ennen koneen käynnistämistä, että kaikki säätöavaimet ja muut työkalut on poistettu. Pyörivään osaan kiinni jätetty avain saattaa aiheuttaa tapaturman.

e) Älä kurkottele. Säilytä koko ajan tukeva asento ja hyvä tasapaino. Tällöin hallitset koneen paremmin odottamattomissa tilanteissa.

f) Pukeudu asianmukaisesti. Älä käytä löysiä vaatteita tai koruja. Pidä

hiuksesi, vaatteesi ja käsineesi kaukana liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos koneessa on liitännät pölynpoisto - ja keruulaitteille, varmista, että ne on kytketty ja että niitä käytetään oikein. Näiden laitteiden käyttö voi vähentää pölyyn liittyviä vaaroja.

4) KONEEN KÄYTTÖ JA HOITO

a) Älä ylikuormita konetta. Käytä työhön sopivaa konetta. Oikea kone tekee työn paremmin ja turvallisemmin sillä nopeudella, jolle se on suunniteltu.

b) Älä käytä konetta, jos sitä ei voi käynnistää ja pysäyttää kytkimellä. Jos konetta ei voi ohjata käynnistys-/pysäytyskytkimellä, se on vaarallinen ja pitää korjata.

c) Irrota sähkötyökalun pistoke virtalähteestä ja/tai akusta ennen säätöjen tekemistä, lisäosien vaihtamista tai sähkötyökalujen varastointia. Tämä ennalta ehkäisevä turvatoimi estää koneen käynnistymisen vahingossa.

d) Säilytä koneet lasten ulottumattomissa äläkä anna koneeseen tai näihin ohjeisiin tutustumattoman henkilön käyttää konetta. Koneet ovat vaarallisia tottumattomien käyttäjien käsissä.

e) Pidä koneet kunnossa. Tarkista esiintyykö liikkuvissa osissa heittoa tai takertelua ja näkyykö osissa vauriota tai jotain muuta, joka voi vaikuttaa koneen toimintaan. Jos kone on vahingoittunut, korjauta se ennen käyttöä. Monet tapaturmat johtuvat huonokuntoisista koneista.

f) Pidä terät terävinä ja puhtaina. Asianmukaisesti hoidetut terät, joissa on terävät leikkuureunat, toimivat todennäköisemmin takertelematta ja ovat helpommin hallittavissa.

g) käytä konetta, varusteita ja teriä/kärkiä näiden ohjeiden mukaisesti ja kyseisen konetyypin suunniteltuun tarkoitukseen ottaen huomioon työskentelyolosuhteet ja

suoritettava työ. Koneen suunnitellusta käyttötarkoituksesta poikkeava käyttö voi aiheuttaa vaarallisen tilanteen.

5) HUOLTO

a) Huollata kone valtuutetussa huollossa käyttäen vain alkuperäisiä varaosia. Tämä varmistaa koneen turvallisuuden säilymisen.

PENSASLEIKKURIN TURVAVAROITUKSET:

1. Pidä kaikki ruumiinosat riitävällä etäisyydellä leikkausteristä. Älä poista leikattua materiaalia koneesta tai pidä leikattavasta materiaalista kiinni, kun terät liikkuvat. Varmista, että kytkin on pois päältä, kun puhdistat tukkeutunutta materiaalia koneesta. Hetkellinen huomion herpaantuminen pensasleikkuria käytettäessä saattaa johtaa vakavaan loukkaantumiseen.

2. Kanna pensasleikkuria kahvasta kiinni pitäen ja leikkausterä pysäytettynä. Kun kuljetat pensasleikkuria tai viet sen varastoon, aseta leikkauslaitteen suoja aina paikoilleen. Pensasleikkurin oikea käsittely pienentää leikkausterien aiheuttamaa loukkaantumisvaaraa.

3. Pidä johto kaukana leikkausalueelta. Jos koneen käytön aikana johto peittyy pensaisiin, terä saattaa leikata johdon vahingossa.

4. Pitele konetta eristetyistä kädensijoista/tartuntapinnoista, kun teet töitä, joissa terä saattaa osua rakenteissa oleviin sähköjohtoihin tai koneen liitäntäjohtoon. Osuminen jännitteelliseen johtimeen tekee myös koneen paljaista metalliosista jännitteellisiä, ja käyttäjä saa niistä sähköiskun.

SYMBOLIT

Käyttäjän täytyy lukea ohjekirja loukkaantumisvaaran vähentämiseksi

Käytä suojalaseja

Käytä kuulosuojaimia

Käytä pölysuojainta

Välttääksesi sähköiskun mahdollisuuden, älä käytä kosteissa tai märissä olosuhteissa.

Vedä pistoke heti irti sähkösyötöstä, jos kaapeli on vahingoittunut tai leikkautunut

Suojausluokka

Älä koske

Tämä tuote on merkitty symbolilla liittyen sähkö- ja elektroniikkajätteen hävittämiseen. Tämä tarkoittaa, että tätä tuotetta ei saa hävittää talousjätteen mukana, vaan se pitää palauttaa keräysjärjestelmään, joka on eurooppalaisen direktiivin 2002/96/CE mukainen. Sen jälkeen se kierrätetään tai puretaan tarkoituksena vähentää vaikutusta ympäristöön. Sähkö- ja elektroniikkalaitteet voivat olla vaarallisia ympäristölle ja ihmisen terveydelle, koska ne sisältävät vaarallisia aineita.

LATAAMINEN

VAROITUS! Älä käsittele tuotetta ilman, että kiinnität suojuksen ja densijan.

MÄÄRÄYKSENMUKAINEN KÄYTTÖ

Pensasaitaleikkuri, joka on tarkoitettu yhden henkilön käytettäväksi pensasaitojen ja pensaiden leikkaamiseen yhdellä tai useammalla lineaarisella, edestakaisin liikkuvalla terällä. Mahdollinen vaara voi ilmetä, jos pensasaitaleikkuria käytetään muuhun kuin käyttötarkoitukseensa, sillä epäasianmukainen käyttö lisää katkaisuteristä johtuvan mahdollisen vamman vaaraa.

1. SUOJUKSEN KOKOAMINEN

Aseta suojus paikkaan kuvan A mukaisesti ja varmista, että se on hyvin kiinnitetty. Kiinnitä suojus turvallisesti kahdella ruuvilla.

2. ETUKÄDENSIJAN KOKOAMINEN

Etukädensija on koottava ennen käyttöä:

1) Kiinnitä etukahva koteloon. Varmista, että etukahvan ulkonevat merkit sopivat täsmälleen kotelon vastaaviin koloihin. (Katso Kuvat B ja C)

2) Kiristä 4 ruuvia.
3) Tarkista onko kahva kiinnitetty tiukasti. Jollei ole, kiristä ruuvit uudelleen.

Varmista, että kahva on lujasti kiinnitetty paikalleen.

3. SÄHKÖJOHDON

KIRISTYKSENPOISTO (Katso Kuva D)

Toimitukseen kuuluva jatkojohdon pidike pienentää virtajohdon kiristystä. Muodosta tämän ominaisuuden käyttämiseksi jatkojohdon päähän silmukka ja vie se jatkojohdon pidikkeen alaosan aukon läpi ja sido silmukan pää koukun ympäri ja vedä kiristääksesi.

4. KÄYNNISTÄMINEN JA

PYSÄYTTÄMINEN(Katso Kuva E)

ENNEN PENSASTRIMMERIN KÄYNNISTÄMISTÄ

Irrota terätuppi (7).

PENSASTRIMMERIN KÄYNNISTÄMINEN

Trimmerissä on kaksi kytkinvipua (2 & 3).

Molempia kytkinvipuja on painettava, jotta pensastrimmeri käynnistyy. Paina ja pidä etukytkinvipu (3) pohjassa ja paina takakytkinvipua (2).

PENSASTRIMMERIN PYSÄYTTÄMINEN

Siirrä pensastrimmeri pois leikattavalta alueelta ennen pysäyttämistä.

Pysäyttämistä varten vapauta yksi kytkinvivuista.

VAROITUS: Jos jokin osa puuttuu, on vahingoittunut tai rikkinäinen, älä käytä pensastrimmeriä ennen kui kaikki vahingoittuneet osat on korvattu tai korjattu. Jos näin ei tehdä, seurauksena voi olla vakava loukkaantuminen.

5. KUINKA KÄYTTÄÄ PENŞASTRIMMERIÄ

Tarkasta leikattava alue ennen jokaista käyttöä, poista kohteet, jotka voivat häiritä tai saattaa sotkeutua leikkuuteriin.

Pidä aina trimmeristä molemmilla käsillä ja pidä terä poispäin itsestäsi ennen kuin kytket sen päälle.

Pidä aina virtajohto Hedge- pensasleikkurin takana sen ollessa käytössä. Älä laita johtoa leikattavan pensasaidan päälle, koska siellä terä voi katkaista sen.

Kun trimmaat uutta kasvua, käytä laajaa pyyhkäisyliikettä, jotta varret menevät suoraan terään.

Anna leikkaavien terien päästä täyteen nopeuteen ennen leikkaamista.

Käytön aikana pidä leikkaavat terät poissa ihmisistä ja esineistä, kuten seinistä, suurista kivistä, puista, ajoneuvoista jne.

Jos terä pysähtyy, pysäytä trimmeri heti. Irrota molemmat kytkinvivut ennen kuin yrität korjata juuttunutta roskaa leikkaavista teristä. Käytä hansikkaita kun trimmaat piikikästä tai okaista kasvustoa.

Älä yritä leikata varsia, jotka ovat liian paksuja leikkuuterälle.

YLHÄÄLLÄ LEIKKAAMINEN (Katso Kuva G)

Käytä laajaa pyyhkäisevää liikettä. Leikkuuterien pieni kallistus alaspäin liikuntasuunnassa antaa parhaimmat leikkaustulokset.

SIVULEIKKAUS (Katso Kuva H)

Kun leikkaat pensasaidan sivuja, aloita alhaalta ja leikkaa ylöspäin, kaventaen pensasaitaa sisäänpäin ylhäällä. Tämä muoto paljastaa enemmän pensasaidasta, mikä tuottaa tuloksena tasaisemman muotoisen kasvun.

VAROITUS: Tarkista jatkojohdot ennen käyttöä. Vaihda vaurioitunut välittömästi. Älä koskaan käytä työkalua vahingoittuneella johdolla, koska vahingoittuneen alueen koskettaminen voi aiheuttaa sähköiskun, josta on seurauksena vakavia vammoja.

Jos virtajohto on vahingoittunut, se tulisi vaihtaa paikallisessa hyväksytyssä palvelukeskuksessa.

Älä altista tätä työkalua sateelle.

HUOLTO

PUHDISTUS

IRROTA johto sähköverkosta. Käytä pehmeää harjaa poistamaan roskat kaikista ilmanottoaukoista ja leikkuuterästä.

Pyyhi yli Hedge-pensasleikkurin pinta kuivalla kankaalla.

VAROITUS: Älä koskaan käytä vettä trimmerin puhdistamiseen. Älä

puhdista kemikaaleilla, mukaan lukien bensa, tai liuottimilla, sillä se saattaisi vahingoittaa trimmeriä.

LEIKKUUTERÄN VOITELU

Helpompaa käyttöä ja pidempää käyttöikää varten leikkaavat terät kannattaa voidella ennen ja jälkeen käytön. Varmista ennen voitelua että akku on poistettu trimmeristä.

Käytä öljyä terien väliin jaksoittain. (Katso I) Trimmeri tulisi pysäyttää, irrottaa ja öljytä ajoittain käytön aikana.

LEIKKUUKAUDEN LOPUSSA

Puhdista trimmeri huolellisesti.

Tarkista, että mutterit ja pultit ovat hyvin kiinni.

Tarkista visuaalisesti onko trimmerissä kuluneita tai vahingoittuneita osia.

HEDGE-PENSASLEIKKURISI VARASTOIMINEN

Varastoi pensasaitaleikkuri varmassa, kuivassa paikassa lasten ulottumattomissa. Älä aseta muita esineitä leikkurin päälle.

YMPÄRISTÖN SUOJELU

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana.

Toimita ne kierrätyspisteseen.

Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

VAATIMUSTENMUKAISUUS- VAKUUTUS

Me,

POSITEC Germany GmbH

Vakuutamme täten, että tuote

Selostus WORX Pensasaitaleikkuri

Tyyppi WG209E WG210E (2- koneen

määritykset, esimerkki Pensasaitaleikkuri)

Toimintoa Pensasaitojen ja pensaiden leikkaus

Täyttää seuraavien direktiivien määräykset:

Konedirektiivi 2006/42/EC

Direktiivi sähkömagneettisesta

yhdenmukaisuudesta 2004/108/EC

RoHS Direktiivi 2011/65/EU

Ulkona käytettävien laitteiden

ympäristömeludirektiivi

2000/14/EC ja sen lisäys 2005/88/EC

- Yhdenmukaisuuden arviointi perusteilla: Liite V

- Mitattu äänenvoimakkuuden taso 97 dB

- Ilmoitettu taattu äänenvoimakkuuden taso

100 dB

- Asiaankuuluva viranomainen

Yhdenmukaisuusstandardit

EN 60745-1 EN 60745-2-15

EN ISO 3744 EN 55014-1

EN 55014-2 EN 61000-3-2

EN 61000-3-3

Henkilö valtuutettu kääntämään teknisen tiedoston,

Nimi Russell Nicholson

Osoite Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK

leo.yue

C€

2012/11/26

Leo Yue

POSITEC Laatupäällikkö

1. BATTERIPAKKE
2. BAKRE håNDTAK
3. FRONTBRYTER (ALT-MULIG-BRYTERFUNKSJON)
4. AV OG PÅ BRYTER
5. LÅS FOR BATTERIPAKKE
6. KNIV
7. KNIVBESKYTTER

APPARATELEMENTER

Type WG209E WG210E (2-d betegner maskin, angir hekktrimmer)

	WG209E WG210E
Merkespenning 230-240V ~ 50Hz	230-240V ~ 50Hz
Merkeeffekt 550W 600W
Nominell tomgangshastighet 2600/min 2600/min
Kuttelengde 51cm 60cm
Skjærediameter	24mm	24mm
Vekt	2.7kg	2.8kg
Beskyttelsesklasse	☐ / II	☐ / II

STÖY- OG VIBRASJONSDATA

Belastning lydtrykk	L_pA : 85dB(A) K=3dB(A)
Belastning lydeffekt	L_wA : 100dB(A)
Bruk hørselsvern når lydtrykket er over	80dB(A)

VIBRASJONSINFORMASJON
