BEDIENUNGSANLEITUNG WG209E WORX

Konrad-Adenauer-Ufer 37

50668 Köln

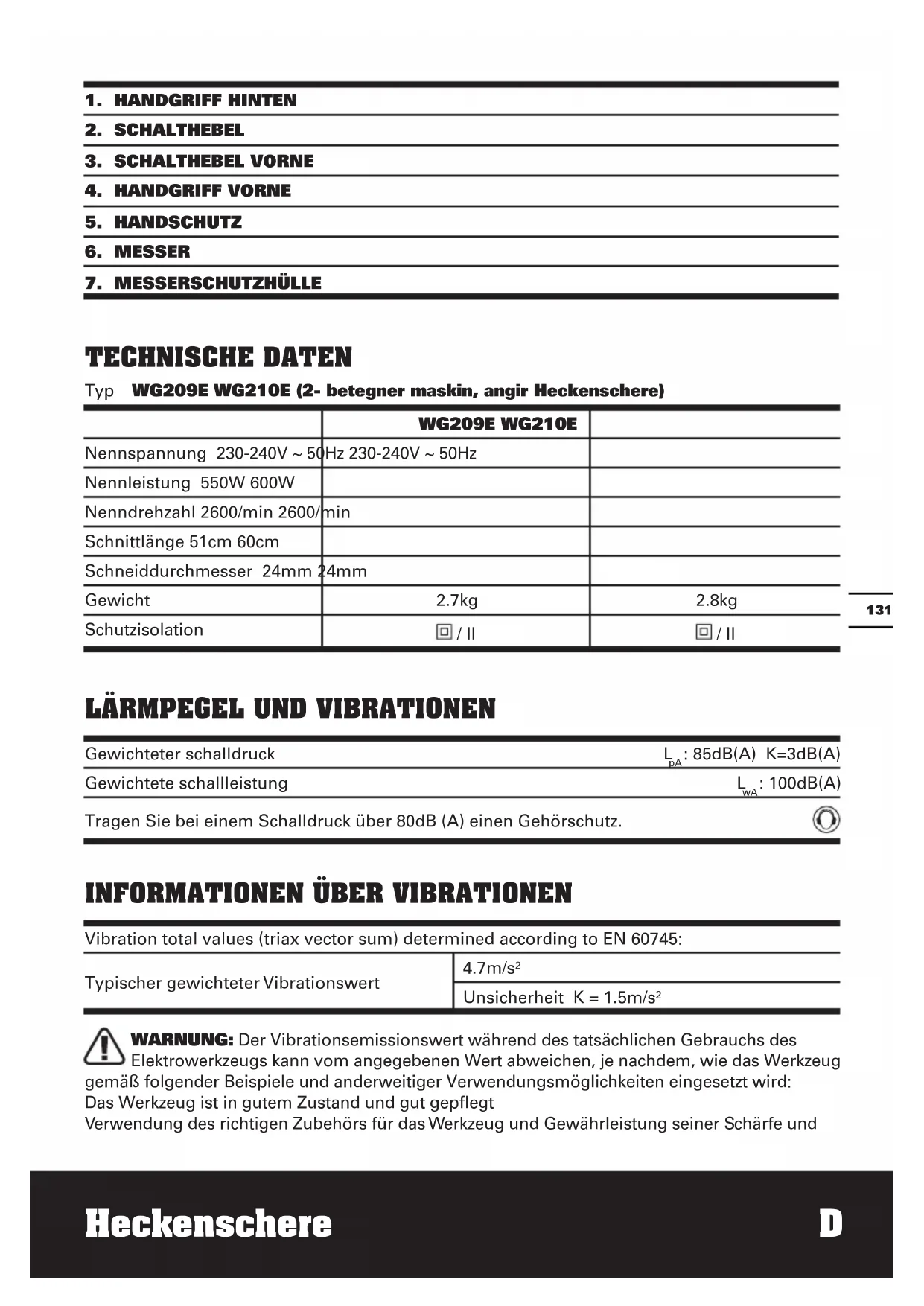

Typ WG209E WG210E (2- betegner maskin, angir Heckenschere)

	WG209E WG210E
Nennspannung 230-240V ~ 50Hz 230-240V ~ 50Hz
Nennleistung 550W 600W
Nenndrehzahl 2600/min 2600/min
Schnittlänge 51cm 60cm
Schneiddurchmesser 24mm 24mm
Gewicht	2.7kg	2.8kg
Schutzisolation	☐ / II	☐ / II

LÄRMPEGEL UND VIBRATIONEN

Gewichteter schalldruck	L_pA : 85dB(A) K=3dB(A)
Gewichtete schallleistung	L_wA : 100dB(A)
Tragen Sie bei einem Schalldruck über 80dB (A) einen Gehörschutz.

INFORMATIONEN ÜBER VIBRATIONEN

Typischer gewichteter Vibrationswert	4.7m/s2
	Unsicherheit K = 1.5m/s2

WARNUNG: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des

Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug

gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird:

Das Werkzeug ist in gutem Zustand und gut gepflegt

Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und

seines guten Zustands.

Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller

Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).

Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren.

Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10°C oder darunter.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

ZUBEHÖR INBEGRIFFE

Handschutz

Messerschutzhülle

1

1

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern, bzw. vom Hersteller. Die Güteklasse muss entsprechend der Anwendung gewählt werden. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG: Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit

geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm

oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4) VERWENDUNG UND BEHANDLUNG DES ELEKTROWERKZEUGES
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal

und nur mit Original-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

ZUSÄTZLICHE WICHTIGE SICHERHEITSHINWEISE FÜR IHRE KABELLOSE HECKENSCHERE:

1. Halten Sie alle Körperteile fern von der Schneide des Sägeblatts. Wenn sich das Sägeblatt bewegt, dürfen Sie bereits geschnittene Gegenstände nicht entfernen oder zu schneidende Gegenstände festhalten. Vergewissern Sie sich, dass der Schalter ausgeschaltet ist, wenn Sie verkantete Gegenstände freilegen. Ist der Heckenschneider in Betrieb, braucht man nur einen Augenblick unaufmerksam zu sein, um schwere Körperverletzungen zu verursachen.

2. Tragen Sie den Heckenschneider am Griff bei angehaltenem Sägeblatt. Bringen Sie immer die Abdeckung der Schneidvorrichtung an, wenn Sie den Heckenschneider transportieren oder verstauen. Sachgemäßer Umgang mit dem Heckenschneider verringert die Wahrscheinlichkeit von Körperverletzungen durch das Sägeblatt.

3. Halten Sie das Kabel vom Schneidebereich fern. Während des Betriebs ist es möglich, dass das Kabel im Gebüsch versteckt ist und unabsichtlich vom Sägeblatt durchschnitten wird.

4. Halten Sie das Werkzeug nur an den isolierten griffigen Oberflächen, wenn Sie einen Einsatz durchführen, bei dem Schneidwerkzeuge eventuell versteckte Kabel berühren könnten.

Berührung mit einem unter Strom stehenden Kabel kann auch die Metallteile des Gerätes unter Strom setzen und dem Bedienenden einen Stromschlag versetzen.

SYMBOLE

Lesen sie unbedingt die anleitung, damit es nicht zu verletzungen kommt.

Augenschutz tragen

Gehörschutz tragen

Staubschutzmaske tragen

Stromschlaggefahr

Falls das Netzkabel durchgeschnitten oder beschädigt wird, sofort den Netzstecker ziehen

Schutzisolation

Hände fernhalten

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

HINWEISE ZUM BETRIEB

WARNUNG: Verwenden sie das gerät niemals ohne handschutz und vorderen griff.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Es handelt sich bei Ihrem Heckentrimmer um ein Gerät, das von einer Person zum Schneiden von Hecken und Büschen verwendet wird und mit einer oder mehreren linear angeordneten Schneiden, die sich hin- und herbewegen, arbeitet. Es besteht ein mögliches Risiko, wenn das Gerät für andere Zwecke eingesetzt wird.

Die unsachgemäße Handhabung des Heckentrimmers erhöht die Verletzungsgefahr durch die Schneiden

1. MONTAGE DES HANDSCHUTZES (Siehe Abb. A)

Stecken Sie den Handschutz in den vorgesehenen Steckplatz, siehe Abb. A. Prüfen Sie, dass er ordnungsgemäß befestigt ist. Befestigen Sie den Handschutz mithilfe zweier Schrauben.

2. VORDERGRIFF MONTIEREN Vor Gebrauch muss der Frontgriff montiert werden:

1) Bringen Sie den vorderen Handgriff am Gehäuse an. Stellen Sie sicher, dass die vorstehenden Markierungen am vorderen Handgriff perfekt in die passenden Vertiefungen am Gehäuse passen (Siehe Abb. B und C).
2) Ziehen Sie die 4 Schrauben an.
3) Prüfen Sie, ob der Griff sicher befestigt ist und ziehen Sie im Bedarfsfall die Schrauben nochmals an.

Stellen Sie sicher, dass der Griff fest fixiert ist.

3. ZUGENTLASTUNG DES NETZKABELS (Siehe Abb. D)

Ein Halter für das Verlängerungskabel ist inbegriffen, um eine Belastung des Kabels zu vermeiden. Zur Nutzung dieser Vorrichtung formen Sie eine Schlaufe am Ende des Verlängerungskabels und ziehen Sie diese durch die Öffnung unten am Halter des Verlängerungskabels, bevor Sie das Schlaufenende um den Haken winden und festziehen.

4. EIN- UND AUSSCHALTEN (Siehe Abb. E)

VOR DEM EINSCHALTEN

Entfernen Sie die Messer-Schutzhülle (7). EINSCHALTEN

Die Heckenschere hat zwei Schalthebel. Beide Schalthebel müssen zum Einschalten gedrückt werden. Halten Sie den vorderen Schalthebel (3) gedrückt und betätigen Sie den Schalthebel (2) (Siehe F).

AUSSCHALTEN

Fahren Sie mit der Heckenschere aus der Hecke heraus, ehe Sie sie ausschalten. Lassen Sie zum Ausschalten einen der beiden Schalthebel los (Siehe Abb. F).

WARNUNG: Versuchen Sie nie, die Heckenschere zu verwenden, wenn Teile

beschädigt sind oder fehlen. Lassen Sie die Teile zuerst ersetzen oder reparieren. Andernfalls kann es zu schweren Verletzungen kommen. NICHT OHNE GRIFF UND SCHUTZEINRICHTUNG VERWENDEN

5. DAS ARBEITEN MIT DER HECKENSCHERE

Inspizieren Sie den Arbeitsbereich, und entfernen Sie alle Objekte, die entweder weggeschleudert oder in die Messer geraten könnten.

Halten Sie die Heckenschere beim Einschalten immer mit beiden Händen, so dass die Messer von Ihnen weg zeigen.

Führen Sie das Kabel immer hinter sich. Legen Sie es nicht über die Hecke, damit Sie es nicht aus Versehen durchschneiden können.

Führen Sie die Messer bei jungen Zweigen gleichmäßig hin und her, so dass die Zweige direkt in die Messer gezogen werden. Lassen Sie die Heckenschere volle Geschwindigkeit erreichen, ehe Sie anfangen. Arbeiten Sie niemals in Richtung anderer Personen oder Gegenstände wie z. B. Wände, große Steine, Bäume, Fahrzeuge usw. Sofort ausschalten, falls die Messer blockieren. Trennen Sie die Heckenschere

vom Netz und beseitigen Sie die Blockierung. Kontrollieren Sie die Messer, und lassen Sie sie bei Bedarf reparieren oder ersetzen. Tragen Sie beim Arbeiten an stacheligen oder dornigen Hecken Handschuhe. Bewegen Sie die Messer so, dass die Zweige direkt in die Messer gezogen werden. Versuchen Sie nicht, zu starke Zweige zu schneiden.

SCHNEIDEN DER OBERSEITE (Siehe Abb. G)

Bewegen Sie die Messer gleichmäßig hin und her. Optimale Ergebnisse erzielen Sie, wenn Sie die Messer ein wenig in Schnittrichtung neigen.

SCHNEIDEN DER SEITENFLÄCHEN (Siehe Abb. H)

Beginnen Sie beim Schneiden der Seitenflächen unten und schneiden Sie aufwärts, wobei Sie die Hecke nach oben etwas verjüngen. Diese Form bringt die Hecke besser zur Geltung und lässt sie gleichmäßiger wachsen.

WARNING: Verlängerungskabel vor jedem Gebrauch prüfen. Beschädigte Kabel sofort ersetzen. Verwenden Sie Ihr Gerät niemals mit einem beschädigten Kabel. Beim Berühren des beschädigten Bereichs können Sie einen Stromschlag erhalten und schwere Verletzungen erleiden. Lassen Sie ein beschädigtes Netzkabel von Ihrem Fachhändler austauschen.Schützen Sie die Heckenschere vor Nässe.

WARTUNG

REINIGUNG

Von der Netzversorgung abtrennen.

Lufteinlässe und Schneidblatt mit einer weichen Bürste säubern.

Wischen Sie das Gehäuse mit einem trockenen Tuch ab.

WARNING! Reinigen Sie die Heckenschere niemals mit Wasser.

Verwenden Sie keine Chemikalien, einschließlich Reinigungsbenzin, und keine Lösungsmittel; sie können wichtige Kunststoffteile beschädigen.

PFLEGE DER MESSER

Geben Sie vor und nach dem Gebrauch zum Schutz und zur Pflege etwas Schmieröl auf die Messer. Vergewissern Sie sich vorher, dass die Heckenschere vom Netz getrennt ist. Ölen Sie das Sägeblatt in regelmäßigen Abständen (Siehe Abb. I).

Auch während des Gebrauchs sollten Sie die Heckenschere hin und wieder ausschalten und vom Netz trennen, um die Messer zu ölen.

VOR DEM WINTER

Reinigen Sie die Heckenschere gründlich. Kontrollieren Sie, ob alle Schrauben und Muttern fest sitzen.

Prüfen Sie die Heckenschere visuell auf abgenutzte oder beschädigte Teile.

AUFBEWAHRUNG

Die Heckenschere an einem sicheren, trockenen Platz außerhalb der Reichweite von Kindern lagern. Keine anderen Gegenstände darauf stellen.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach

Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

NFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Konrad-Adenauer-Ufer 37

50668 Köln

Erklären hiermit, dass unser Produkt

Beschreibung WORX Heckenschere

Typ WG209E WG210E (2- betegner maskin, angir Heckenschere)

Funktion Beschneiden von Hecken und Sträuchern

Den Bestimmungen der folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EC

EMV-Richtlinie 2004/108/EC

RoHS Weisung 2011/65/EU

Umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen

Geräten und Maschinen, Richtlinie

2000/14/EC geändert durch 2005/88/EC

- Konformitätsbewertungsverfahren nach Anhang V

- Gemessene Schallleistung 97 dB

- Garantierte Schallleistung 100 dB

- Zertifizierungsstelle

Zur Kompilierung der technischen Datei ermächtigte Person

Name Russell Nicholson

Adresse Positec Power Tools (Europe)

POSITEC Qualitätsleiter
