BRUKSANVISNING HA30W HQ

Instruktioner for montage och användning

För typerna:

HQ-HA30W

OBS: DENNA ENHET MÅSTE VARA JORDAD

VIKTIGT!

Dom elektriska ledningarna ar fargade på foljande satt:

Grönt och gult: Jord (E)

Blà: Neutral (N)

Brun : Under (L) spanning

Eftersom fãrgerna på enchetens ledningskaplar inte nödvändigtvis behöver överensstämma med fãrgerna på era ingånsuttag gör som foljer.

• Den gröna och den gula sladden skall kopplas till ingäng märkt med bokstaven E, jordsymbol, grönt aller gult.
• Den blå sladden skall kopplas till ingång märkt med bokstaven A eller svart.
• Den bruna sladden skall kopplas till ingång märkt med bokstaven L eller rott.

Om ni anvander 13 ampersuttag (B.S. 1363) aller vilken som helst annan uttag maste detta uttag aller stromfordsare utrustad med en 5 ampers sakring.

Allmanna instruktioner vidinstallering

DRA INTE mikrofonkablar i narheten av elektriska ledninger, datakablar, Telefonsladdar erer kablar med 100 V ledning.

DRA INTE kablar med 100 V ledning i narheten av dator erler Telefonkablar erler andra lagspänningskablar.

Om ni anvander 100V ledning OVERSTIG INTE 90% av forstarkarens utgangseffekt. (endast for tal)

Om ni anvander 100V ledning ÖVERSTIG INTE 70% av Förstärkarens utgangseffekt (vid hög bakgrundsmusik)

För bakgrundsmusik ANVÄND INTE högtalare med utbuktade vinklar om dessa inte ar speiellt avsedda für detta.

KOPPLA INTE in mikrofonkabel (om det inte ar absolut nödvändigt, sakerställ att rättkontakt används - t.ex. typen XLR).

Om mikrofonen ar inkopplad med langa kabelledninger till balanseringsingangen anvand ALLTID balanserad kontakt med rörlig lög impendans avsedd für mikrofoner.

För inkoppling av högtalare använd ALLTID kabel med dubbelisolering av somma typ som används für elektriska huvudledningen.

att alla högtalare ar kopplade i fas.

Innan ni kopplar högtalarledningarna till Förstärkaren se till att det ienna ledning inte förekommen nagra kortslutningar

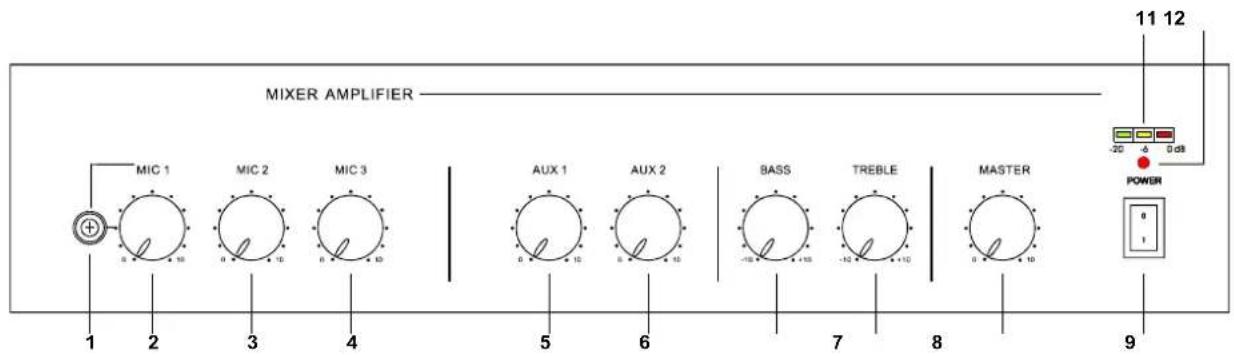

1. Ingång Mic1 7. Huvudinställning ton (Bas)
2. Volymkontroll Mic 1 8. Huvudinställning ton (Diskant)
3. Volymkontroll Mic 2 9. Huvudkontroll volym
4. Volymkontroll Mic 3 10. Strömbrytare
5. Volymkontroll Aux 1 11. LED diod indicator För utgangsnivå
6. Volymkontroll Aux 2 12. LED diod indicator För avstängning och pääslagning

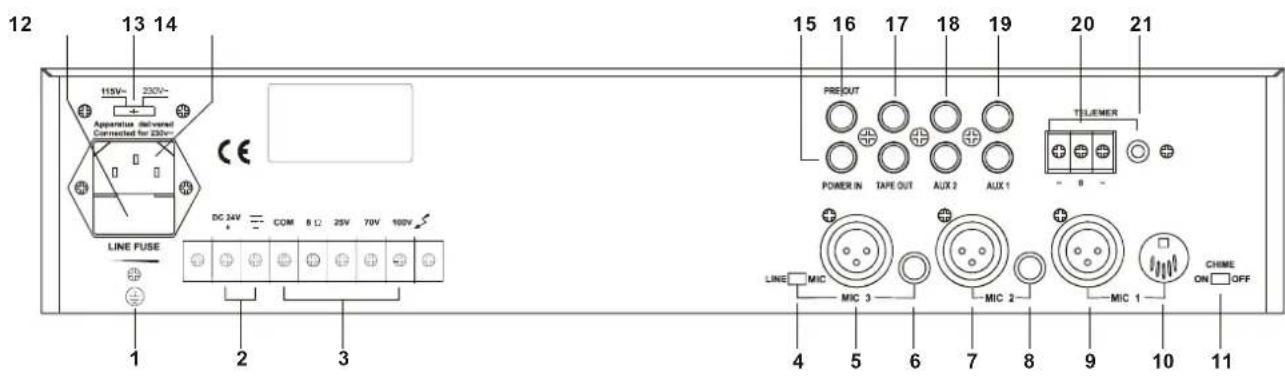

1. Skruv für inkoppling av jordkabel	12. Hållare - säkringar
2. Klämma für inkoppling av likströmsenhet	13. Omkopplare für nätspänning 115/230V
3. Klämma für utgang till högtalare	14. Ingäng für nätspänning
4. Omkopplare ingäng Mic 3 (Line/Mic)	15. Power ingäng (RCA phono)
5. Ingäng mic 3 (XLR/Balanserad)	16. Utgäng Pre (RCA Audio)
6. Ingäng Mic 3 (Telefon/Balanserad)	17. Utgäng (RCA Tape)
7. Ingäng Mic 2 (XLR/Balanserad)	18. Ingäng Aux2 (2x RCA Audio)
8. Ingäng Mic 2 (Telefon/Balanserad)	19. Ingäng Aux1 (2x RCA Audio)
9. Ingäng Mic 1 (XLR/Balanserad)	20. Klämmor für ingäng TEL/EMER
10. Ingäng Mic 1 (DIN/Balanserad)	21. Kontroll ingäng nivær TEL/EMER
11. Strömbrytrare für av och pääslagning av ringing

1 0

Koppling till stromnatet

Spaningstransformatorn ar konstruerad antingen for 115V eller 230V , darr man valjer spanning med hjälp av omkopplaren på panelens bakre sida. Förstärkaren ar fabriksinstalld på 230V

Batterikoppling (24V =)

Om ni anvander externt batteri, jorda forstarkaren med hjälp av ledningen som ar kopplad till skruvklämman, aftersom detkommen att bildas hog spanning. Enhetens jordskydd forhöjer systemets elektriska stabilitet.

Anmärkning: Kopplingskabeln måstevara forsedd med säkring placerad i rad och detta med en

snabbsmltingssakring (30W: 5A, 60W: 8A, 120W: 15A). Vid inkoppling av batteri se till att ratt polaritet anvands.

Ingången Mic 1 År antingen en balanserad standard stereokontakt av typen jack (en diameter på 6,35 mm) på främre panelen eller en kontakt av typen XLR och DIN på bakre panelen (med väljbar effekt). Kopplingen År som följer:

XLR (Balanserad drift)

Tapp1: Avskärmning

Ingång Mic 1 har förtur VOX(röst), som stänger ute ingängssignal Mic 2 och även Aux men STÄNGER INTE UT ingängen TEL/EMER.

Ingångarna Mic 1-3 År försedda med kontakterna XLR, DIN och Telefonkontakt med väljbar kombinerad effekt, som År placerad på bakre panelen (für koppling se ovan). Den kombinerade effekten År fabriksiinställd och det går att koppla på den på följande sätt:

1. Dra ur strömsladden ur uttaget.
2. Ta av övre kapan
3. Placera kopplingstapparna (märkta SW102) på plattan for tryckta kopplingar vid mikrofoningangen XLR
4. Koppla in den svarta kontakten till mittappen till laget ON (PÄ) vilket gör att kombinationseffekten ar pâslagen.

Ringning

Sätt på omkopplaren für pascalagning och avstängning av ringning på bakre delen av panelen och korta tapparna 4 och 5 DIN kontakten (uttaget) eller korta fattningen och ringen på kontakten Mic 1. I och med detta aktiverar ni ringfunktionen (signalen „Ding-Dong“, som tillkännager inkommande smtal). Volymen på ringsignalen är fabriksinställd och passar für dom flesta typ per användning.

Denna ingång ar till for nödsignal/alarm. Ingängsnivån går att ställa in med hjälp av kontrollen på bakre panelen. Ingången TEL har högsta prioritet och stänger ute alla andra ingångar.

Förstärkaren ar utrustad med två ingängar for tilläggsenheter, som ar möjlig att utnyttja für inkoppling av ytterligare signalkällor som t.ex. radiomottagare, CD-spelare eller kassettbandspelare. Volymen kan justeras på varje ingäng individuell. Med hjälp av att skruva på volymkontrollen medurs sökar volymen och vrids kontrollen moturs sänks volymen.

Uttaget till ingangen Aux ar standardkontakter RCAAAudio. Enheten ar utrustad med två uttag som ar internet sammankopplade. I och med detta ar det möjlig att använda enheter med stereofona signalerutan att behöva skaffa相关政策kabel men det ar tillrändigt att kontrollera möjlighen hos sändarkällanoch for att försakra sig om att det inte skadligt paverkar enheten om man koplar in vänster och höger kanal parallelt

Kontakter RCA AUDIO (Stickkontakt)

Sleeve: Avskärmning (jordsakrad)

Pin: Signal

Kontakt for bandspelarutgång

Denna standard RCA Audiokontakt garanterar voxelutgang som passar till att koppla in rull- ell kassettband spelare.

Kontakterna Power In och Pre Out

Tjanar till att formedia signaler fran den elektriska delen av mixerbordet/forforstarkaren till forstarkaren. Vid normal anvandning av enheter som mixerbord/forstarkare skall kontakterna vara inkopplade. Om kompressor/dampare, equalyer erler annan extern enchet anvands i samband med signalen anvand utgangen "PRE OUT" for inkoppling av den externa encheten och utgangen fran den externa encheten till kontakten "POWER IN". Vid kedjesignal ar utgangen "PRE OUT" stryrd med hjälp av toninstallingen och huvudvolymkontrollen.

Förstärkaren har fyra olika typar av utgangar till högtalarna: utgang for ledning 100V, 70V och 25V och utgang med låg impedans. Det går inte att använda fler utgangar på samma gang (endast en Åt gangen) och varje försök att använda två eller fler utgangar samtidigt kan allavrligt skada Förstärkaren.

Ledning 100V

Dessa högtalare används oftast i Europa och det für distribuering av lokalradio. Om Förstkaren används med full effekt sákommen strömmen i utgangskontakterna vara 100V RMS. I denna utgang används endast högtalare anpassade für 100V ledning. Alla högtalare skall vara koplade parallellt och den samanlagda effekten utgående frän dom enskilda Förstkarna fär inte överstiga, p.g.a. högtalarnas karaktär och transformatorns impedans, Förstkarens nominella effekt. Vid användning av musiksignalkällor ar det tillrändigt att inte att Förstkaren inte ansträngs till mer ¬n 70% av den nominella effekten.

70V/25V Line

Detta systém ar vanligt i USA. Det arbetar after somma principer som som ledning 100V med undantag fran att effekten på forstarkarens utgangskontakterkommen att vara 70V RMS aller 25V RMS.

Lag impedans (8Ω)

Denna utgang möjiggör inkoppling av standardhögtalare med låg impedans där minimal belastningsimpedans mäste vara 8 Ohm. Om ni använder två eller flera Högtalare, försakra er om att dom ar kopplade på ett sändant sätt att belsatningsimpedansen ar mellan 8Ohm och 16 Ohm

Teknika Data

Typ: Mixerörstärkare
Vara:	HQ-HA30W
StrömNätström:	115V / 230V, 50 / 60HZ ± 10% omslagningsbar.
Batteriström:	DC 24V (maximaal. 10% afwijking).
Ingängseffekt Max: 45W
Nominell:	30W
Utgängar: Utgängar till högtalare 8Ohm 25V, 70V, 100VUtgäng TAPE Out: 350mV, 4.7kOhmUtgäng Pre Out: 1V,600 Ohm
Ingängar: Mic 1-3: mV, 250Ohm balanserad, med väljbar kombinerad effekt.Aux 1: 200mV 47KΩej balanserad.Aux 2: 500mV, 47KΩ ej balanserad.Line (MIC3): 200mV, 47KΩ balanserad.TEL: 0.1~1V, 600Ω, installingsbar,balanseradPower in: 1V, 47KΩej balanserad
Frekvenssvar: Mic 1-Mic 2: 60Hz - 15KHz ± 3dB.Aux 1-Aux 2: 60Hz - 15KHz ± 3dB.TEL: 100Hz - 15KHz ± 3dB.
Total harmonidistortion: Mirde ün 1% vid bandet 1KHz vid nominelleffekt.
Signalintervall/brus: Alla volymkontroller C.C.W.: 75dB tillnominelleffekt.Mic 1-2:60dB till nominell effekt.Aux1-2: 70 dB till nominell effekt.TEL: 70dB till nominell effekt.
Toninställning: Bas + 10dB i bandeDiskant ± 10dB i bandet 10KHz.
Kontrller: Mic 1-Mic3 volymkontroll.Aux 1-Aux 2 volymkontroll.Huvudvolymkontroll.Toninställning (bas, diskant)TEL kontroll av ingängsnivå.Omkoppling av ingäng Mic 3 (Line-Mic).På och avständning av ringning.Strömväxlare 115V-/230V
Indikatorer: Pâslagsindikator (LED) indicator utgangsnivå(3 LED)
Energiförbrukning: 100watt
Energiförbrukning: 2A
Ringning: Tvåtonsringning (signal ding-donguppmärksammar på inkommande smtal)
Prioritet (VOX = rost): Prioritets nivå (här används För ingäng Mic1, 5 tappsDIN kontakt, Telefonkontakt ellerXLRkontakt.TEL/EMER MIC1 MIC2 MIC3 AUX/CD3 2 1 1 1
Mätt (HxBxL): 88x430x260 mm.
Vikt: ± 6.5Kg
Färg: Svart.
Installationsmöljigheter: Förstärkaren kan placeras på bord eller på en19" (50 cm) ställning.
