MANUALE UTENTE HA30W HQ

Istruzioni di installmente ed uso

Peri modelli:

.HQ-HA30W

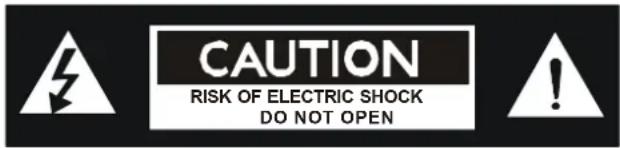

ATTENZIONE: Questa apparecchiatura va messa a terra

IMPORTANT

I fili del cavo di alimentazione sono colorati secondo il codice seguente:

Verde e giallo: Terra (E)

Blu:

Neutro

Marrone:

Fase

Dal momento che i colori dei fili nel cavo di alimentazione di但这a apparecchiatura possono non corrispondere ai colori che identificano i terminali nella spina, procedere come segue:

• Il filo verde-giallo va collegato al terminale identificato alla lettera E, con il simbolo di sicurezza di messa a terra, o con i colori verde e giallo.
• Il filo blu va collegato al terminale identificato alla lettera N o dal colore nero.
• Il filo marrone va collegato al terminale identificato dalla lettera L o dal colore rosso.

Se si usa una spina da 13 Amp (B.S. 1363) o qualsiasi altro tipo di spina, va inserto un fusibile da 5 Amp o nella spina o presso il quadro di distribuzione.

ISTRUZIONI GENERALI DI INSTALLAZIONE

NON far passare I cavi dei microfoni vicino a cavi di alimentazione, di collegamento dati, Telefonici, o da 100V.

NON far passare I cavi da 100V vicino a cavi di collegamento dati, Telefonici o altri cavi a bassa tensione.

NON superare il 90% della potenza degli amplificatori quando si usa la linea a 100V (solo parlato).

NON superare il 70% della potenza degli amplificatori quando si usa la linea a 100V (musica di sostofondo a volume alto).

NON usare, per la diffusione di musica di sottofondo, altoparlanti a tromba rientranti, a meno che non siano stati specificamente progettati a questo scopo.

EVITARE di giuntare i cavi dei microfoni. Se questo è inevitable, utilizzare un buon connettore schermato, per es. un connettore XLR.

SEMPRE usare, su collegamenti microfonici di grande lunghezza, un microfono bilanziato o a bassa impedenza terminante con un input bilanziato.

SEMPRE usare un cavo a doppio isolamento, adatto per tensione di rete, per I collegamenti degli altoparlanti.

ASSICURARSI che tutti gli altoparlanti siano in fase.

ASSICURARSI che non ci siano cortocircuiti sulla linea degli altoparlanti, prima di collegare l'amplificatore.

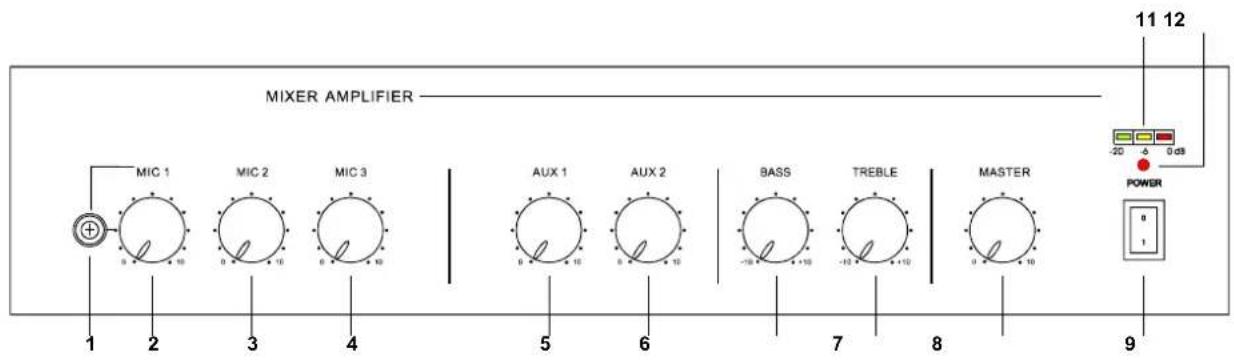

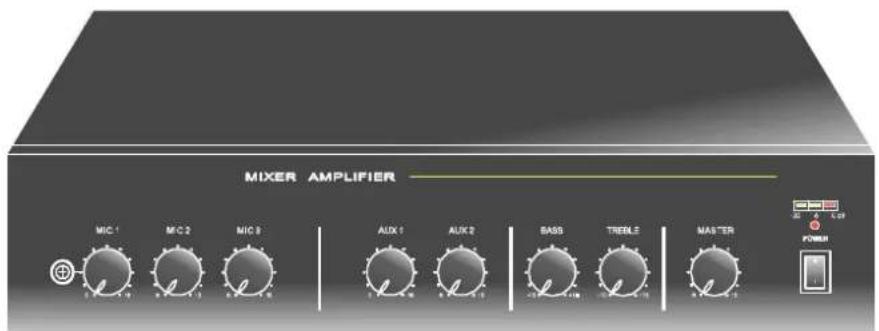

PANNELLO ANTERIORE

Mixer Amplificatore

1. Input Microfono 1 (Fono) 7. Controllo dei toni principale (Bassi)

2. Controllo volume Microfono 1 8. Controllo dei toni principale (Acuti)

3. Controllo volume Microfono 2 9. Controllo volume generale

4. Controllo volume Microfono 3 10. Interruttore accesso/spento

5. Controllo volume linea AUX 1 11. LED indicatori volume di output

6. Controllo volume linea AUX 2 12. LED indicatore accesso/spento

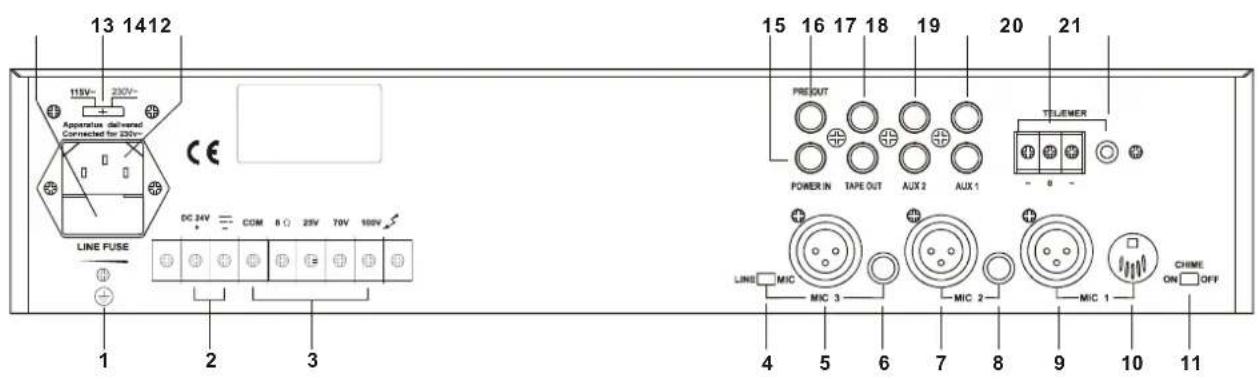

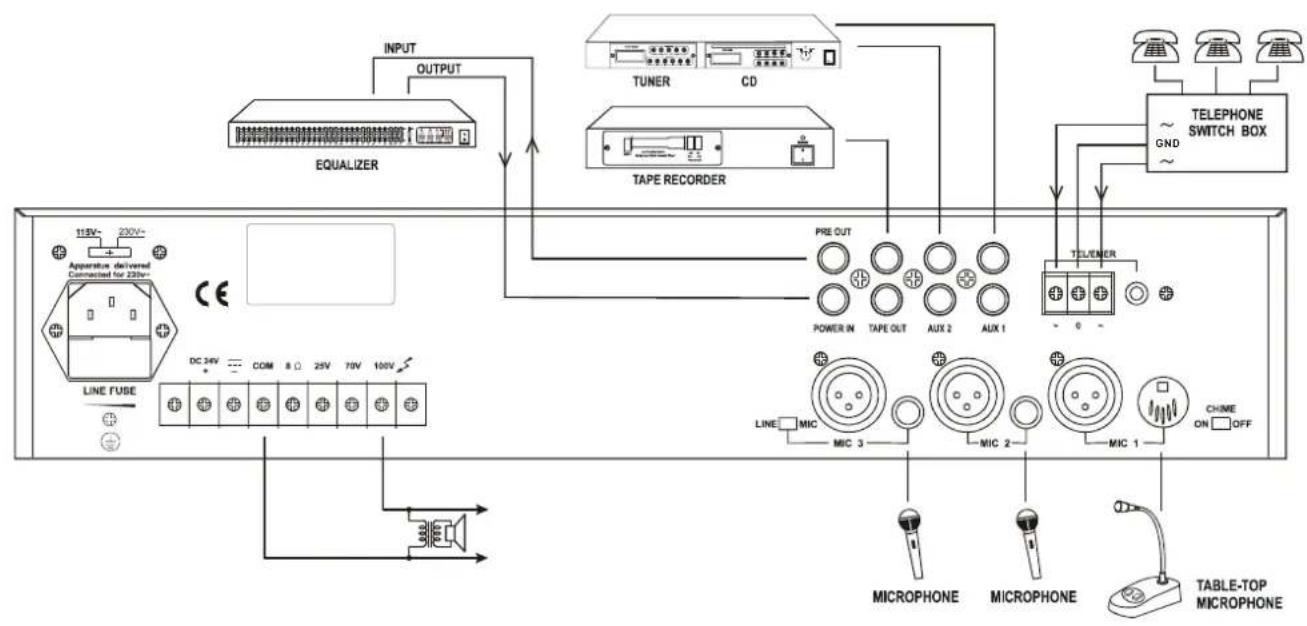

PANNELLO POSTERIORE

1. Vite di collegamento a terra	12. Portafusabile AC
2. Terminali di alimentazione DC	13. Selettore tensione di rete (115V/230V)
3. Terminali di output altoparlanti	14. Spina di input corrente di rete
4. Selettore Microfono 3 (Linea/microfono)	15. Input potenza (fono RCA)
5. Input Microfono 3 (XLR / Bilanciato)	16. Output preamplificatore (fono RCA)
6. Input Microfono 3 (Fono / Bilanciato)	17. Output nastro (2 x fono RCA)
7. Input Microfono 2 (XLR / Bilanciato)	18. Input AUX 2 (2 x fono RCA)
8. Input Microfono 2 (Fono / Bilanciato)	19. Input AUX 1 (2 x fono RCA)
9. Input Microfono 1 (XLR / Bilanciato)	20. Terminali di input TEL / EMER
10. Input Microfono 1 (DIN / Bilanciato)	21. Controllo di livello input TEL / EMER
11. Interruttore campanello accesso/spento

1 0

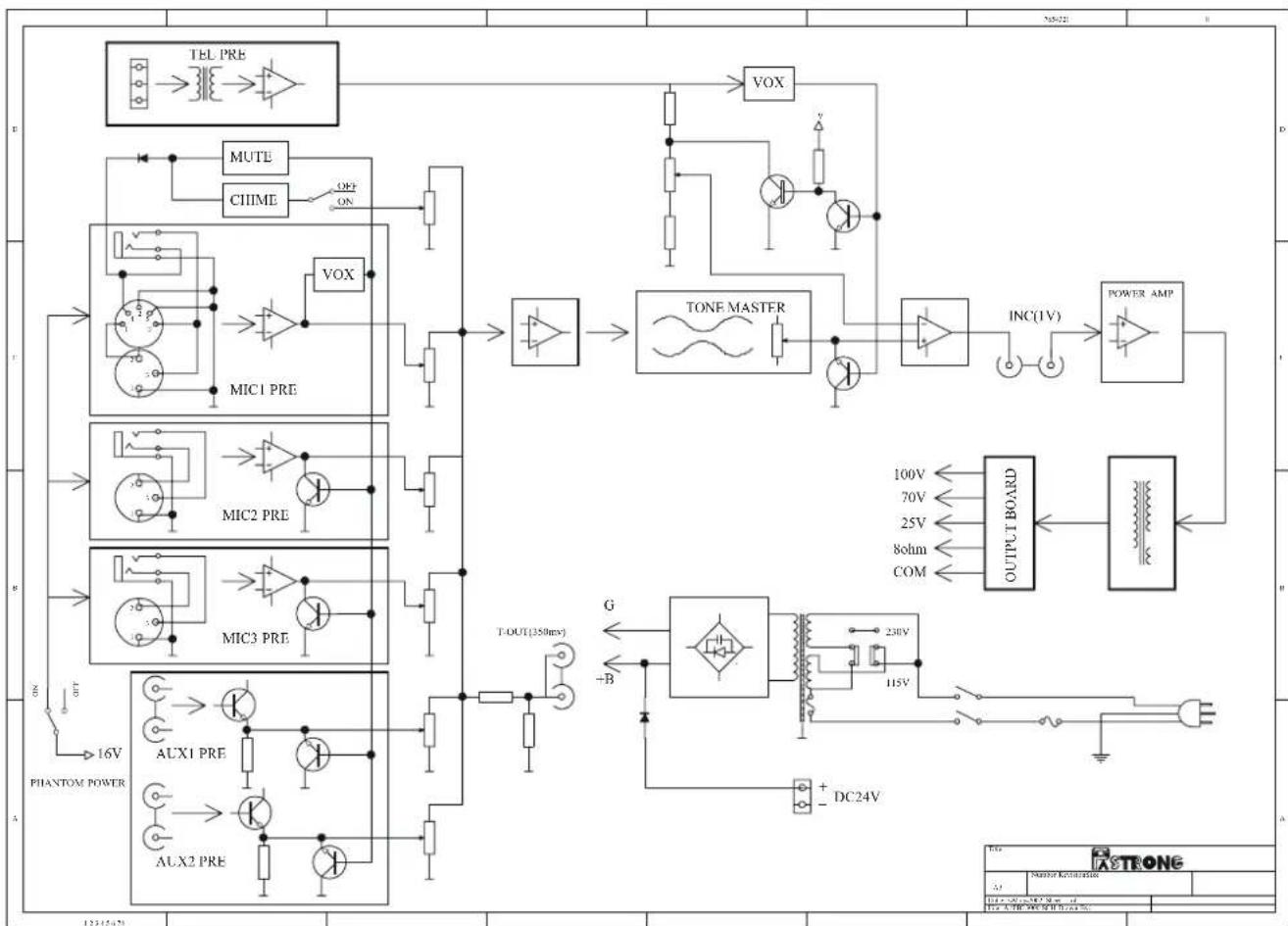

Alimentazione tramite connessione alla rete

Il trasformatatore di alimentazione è stato progettato per poter usare corrente di rete alternata a 115V o a 230V. Il selettore si trovava sul pannello posteriore. L'impostazione di fabbrica dell'amplificatore è per una corrente di rete a 230V AC.

Alimentazione a batteria (24V DC)

Quando si usano batterie esterne, l'amplificatore vaMESSO a terra per mezzo del terminale a vite, perché sono presenti alto livelli di tensione. La stabilita elettrica del systema augmentede se si mette a terra I'involucro.

NOTA: il cavo di alimentazione deve essere dotato di un fusabile in linea del tipo ad azione rapida (30W : 5A, 60W : 8A, 120W : 15A). Accertarsi di inseire le batterie rispetto la corretta polarità.

Collegamenti dei microfoni

L'input per il Microfono 1 consiste o in una spina stereo bilanziata standard da 6.35mm sul pannello anteriore o in un connettore XLR e DIN sul pannello posteriore (con phantom power selezionabile). Lo schema è il seguente:

XLR (Funzionamento bilanciato)

Pin1: Schermo

Pin2:Segnale (live)

Pin3:Segnale (ritorno)

DIN (Funzionamento bilanziato)

Pin1:Segnale (live)

Pin2:GND

Pin3:Segnale (ritorno)

Pin4:Controllo di priorità

Pin5:GND

Spina stereo da 6.35mm (Funzionamento bilanziato)

Punta: Segnale (live)

Anello: Segnale (ritorno)

Base: Schermo

L'input del Microfono 1 ha la priorità VOX, che escluderà I segnali di input sia dei Microfoni 2-3 che degli impianti AUX 1-2, ma NON l'input delsystema TEL/EMER.

Gli input dei Microfoni 2-3 sono prese XLR, DIN e fono, con la possibilità di selezionare il phantom power. Si trovano sul pannello posteriore e lo schema dei collegamenti è lo stesso sopra indicato. Il phantom power è impostato di fabbrica e può essere segue:

1. Rimuovere il cavo di alimentazione alla presa a muro a corrente alternata.
2. Rimuovere il coperchio.
3. Individuare i pins di collegamento (indicati come SW102) sul circuito stampato dietro la presa di input XLR del microfono.
4. Collegare la presa nera tra il pin centrale e la posizione ON per abilitare il phantom power.

Campanello

Mettere in posizione di accesso l'interruttore acceso/spento del campanello sul pannello posteriore, e mettere a contatto I pin 4 e 5 della presa DIN, oppure la base e l'anello della spina fono del Microfono 1. Ciò attiverà la funzione del campanello (un segnale acustico "din-don" che precede una comunità). Il volume di default del campanello è pre-impostato di fabbrica ed è adeguato per la maggior parte delle applicazioni.

Collegamento Telefonico

Questo input serve per segnali o annunci di emergenza. Il livello di input può essere impostato per mezzo del controllo di livello sul pannello posteriori. L'input TEL ha la massima priorità ed esclude tutti gli altri input.

Collegamento AUX

Questo amplificatore è dotato di due prese di input ausiliarie che possono essere usate per collegare altre sorgenti di segnale, come una radio, unlettore CD, o un registratore. I controlli di livello funzionano separamente. Ruotare il controlo del volume in senso orario per augmentare il volume, in senso anti-orario per diminuire il volume. Le prese AUX di input sono prese fono RCA standard; ci sono due prese disponibili, e queste sono collegate tra loro internamente. Ciò permette di utilizzato sorgenti di segnale stereoenza bisogno di procurarsi dei cavi speciali, tuttavia è opportuno verificare con il produttore della sorgente di segnale che non si verifichi alcun dato se I canali di output destro e sinistro vengono messi in parallelo.

Spine di collegamento fono RCA

Manicotto: schermo

Pin: Segnale

Collegamento di output per nastro

Queste prese fono RCA standard offrono un output mixato adatto per il collegamento a un registraratore a nastro o a cassette.

Input potenza e output preamplificatore

Consentono di collegare il mixer/preamplificatore ad un amplificatore di potenza. Il collegamento deve essere inserito per un funzionamento normale del dispositivo come mixer/preamplificatore. Se si utilizzato un equalizzatore, compressore/limitatore o altri elaboratore esterno del segnale all'interno di un sistema acustico, collegare "PRE OUT" all'input dell'elaboratore esterno e l'output dell'elaboratore a "POWER IN" nella catena di passaggio del segnale acustico. "PRE OUT" viene successivamente ai controlli dei toni ed alCONTROL del volume generale.

Collegamentoaglialtoparlanti

Questo amplificatore dispone di quattro tipi diversi di output per altoparlanti,cisione output di linea a 100V,70V e 25V ed output a bassa impedenza. E' possibile utilizzare uno solo di questi tipi di output alla volta; il tentativo di usarne due o più può causare dei danni all'amplificatore.

Linea a 100V

Questo tipo di amplificatori è il più usato in Europa per i sistemi di amplificazione pubblica. Quando l'amplificatore funziona a piena potenza di output, presso i terminali di output saranno presenti 100V RMS. Usare solo altoparlanti adatti ai sistemi di linea a 100V con questo output. Tutti gli altoparlanti devono essere collegati in parallelo e la somma della potenza di tutti gli altoparlanti non deve eccedere la potenza individata dell'amplificatore, a causa della matura dell'impenenza degli altoparlanti e trasformatore. Si consiglia, quando si usano sorgenti musicali, di non eccedere il 70% dell'outputindicato dell'amplificatore.

Linea a 70V / 25V

Questoistema è comune negli USA. Funzione esattamente sugli stessi principi della linea a 100V, ma l'output indicate dell'amplificatore presso i terminali di output sare di 70V RMS o 25V RMS.

Bassa impedenza (8Ω)

Questo output consente di collegare altoparlanti standard a bassa impedenza. Il carico minimo di impedenza devese estere di 8 . Se si utilizzato due o più amplificatori, bisogna accertarsi che siano collegati in modo tale da tener il carico di impedenza tra 8 e 16

Specifiche tecniche

Tipo Mixer Amplificatore
Modell		HQ-HA30W
one	Tensione di rete AC 115	V / 230V, 50 / 60Hz ± 10% commutabili Alimentazi
	Batterie DC 24V (deviazione MAX 10%)
Potenza di output		Max
		Indic. 30W
Outputs ltoparlanti:		8Ω, 25V, 70V, 100V
		Pre out: 1V, 600Ω
		Nastro out: 350mV, 4.7KΩ
Inputs		Microfoni 1~3: 1mV, 250Ω bilanciato con phantom power selezionabile.AUX 1: 200mV, 47KΩ, non bilanciato.AUX 2: 500mV, 47KΩ, non bilanciato.Linea (Microfono 3): 200mV, 47KΩ, bilanciato.TEL: 0.1~1V, 600Ω, regolabile, bilanciato.Potenza in: 1V,47KΩ, non bilanciato.
Risposta in frequenza		Microfono 1~Microfono 3: 60Hz ~ 15KHz ± 3dBAUX1 e 2: 60Hz ~ 15KHz ± 3dBTEL: 100Hz ~ 15KHz ± 3dB
Distorsione armonica totale		Meno dell'1% a 1KHz, potenza indica
Rapporto Segnale/rumore		Tuttiet controlli di volume in senso antiorario: 75dB sotto potenza indicaMicrofoni 1~3: 60dB sotto potenza indicaAUX 1 e 2: 70dB sotto potenza indicaTEL: 70dB sotto potenza indica
Controlli dei toni		Bassi: ±10 dB a 100HzAcuti: ±10 dB a 10KHz
Controlli		Microfono 1~Microfono 3 controlo del volumeAUX 1 e 2:CONTROLLO del volumeControlli dei toni (Bassi, Acuti)Controllo del livello di input TELSelettore Microfono 3 (Mic/linea)Interruttore campanello accesso/spentoSelettore tensione AC 115V / 230V
Indicatori		Indicatore di accensione (LED), indicatori dei livelli di output (3 LEDs)
Consumo AC		100 watts
Consumo DC		2A
Campanello		Segnale acustico bitonale (precede una communicatesione vocale).
Priorità (VOX)		Livello di priorità (usando per il Microfono 1 il connettore DIN a 5 poli, la spina fono o il connettore XLR):TEL / Emer: 3 Microfono 1: 2 Microfono 2: 1 Microfono 3: 1 AUX/CD: 1
Dimensioni (A x1 xL)		88x430x260 mm
Peso		Approx 6.5kg
Colore		Nero
Opzioni di installmentazione		Da ravolo o su rack da 19"
