GEBRUIKSAANWIJZING HA30W HQ

INSTALLATIE- EN GEBRUIKSAANWIJZING

VOOR MODELLEN:

.HQ-HA30W

WAARSCHUWING:

De bedrading in het netsnoer zijn Gecodeerd in overeienstemming met de Volgende aanduiding:

Groen and Geel: Aarde (E)

Blauw: Neutraal

Bruin: Fase (L)

Indien de codering van de bedrading in de netsnoer van dit apparaat Niet overeénkomt met de codering van uw aansluiting, verwolg dan als volgt;

• De groene en gele draad dient aangesloten te worden op de (pool)klem die gemarkeerd is met de letter E, het aarde symbol of op de groen en gele markingering.
• De Nauwe draad dient aangesloten te worden op de (pool)klem die gemarkeerd is met de letter N of op de kleur zwart.
• De bruine draad dient aangesloten te worden op de (pool)klem die gemarkeerd is met de letter L of op de kleur rood.

Bij gebruik van een 13A (B.S.1363) stekker, of als een ander type stekker gebruikt worden, dient een 5A zekering aangebrachte te worden in de stekker of op de printplaat.

ALGEMENE INSTALLATIE

• Gebruik geen microfoonkabels in de buurt van net-, data-, telefoon-, of 100V lijnkabels.
• Gebruik geen 100V lijnkabels in de buurt van data-, telefoon-, of andere laagspanningskabels.
• Gebruik zich more dan 90% van het versterkers vermogen bij gebruik van de 100V lijn (alleen spreak).
• Gebruik zich aan 70% van het versterkers vermogen bij gebruik van de 100V lijn (achtergrondmuziek).
• Gebruik geen hoornluidsprekers voorchytergrundmuziek tenzij de hoornluidspreker specifiek voor dit doeleinde is ontworpen.
• Vermijd knikken of buigen aan het uiteinde van de plug van de microfoonkabel, indien dit onvermijdelijk is, gebruik een degelijke plug. Bijvoorbeeld XLR.
• Gebruik.altijd een gebalanceerde of lage impedantie microfoon op een gebalanceerde ingang, bij gebruik van lange kabels.
• Gebruik.altijd dubbel geisoleerde kabels voor gebruik van de luidsprekers.
• Ben er van overtuigd dat de luidsprekers "in-fase" zijn aangesloten.
• Ben er van overtuigd dat er geen kortsluiting is in het luidsprekercircuit voordat de versterker ingeschakeld worden.

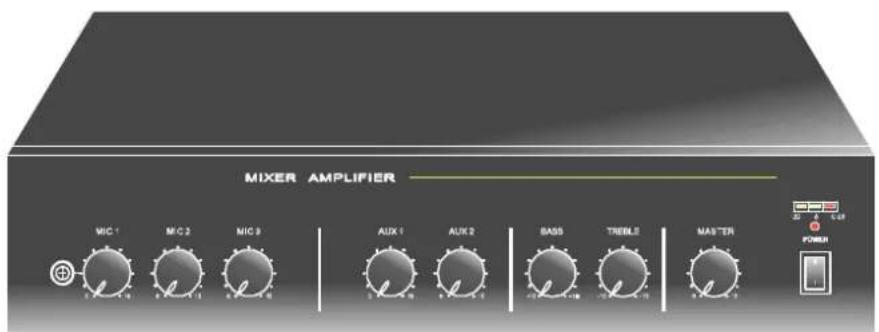

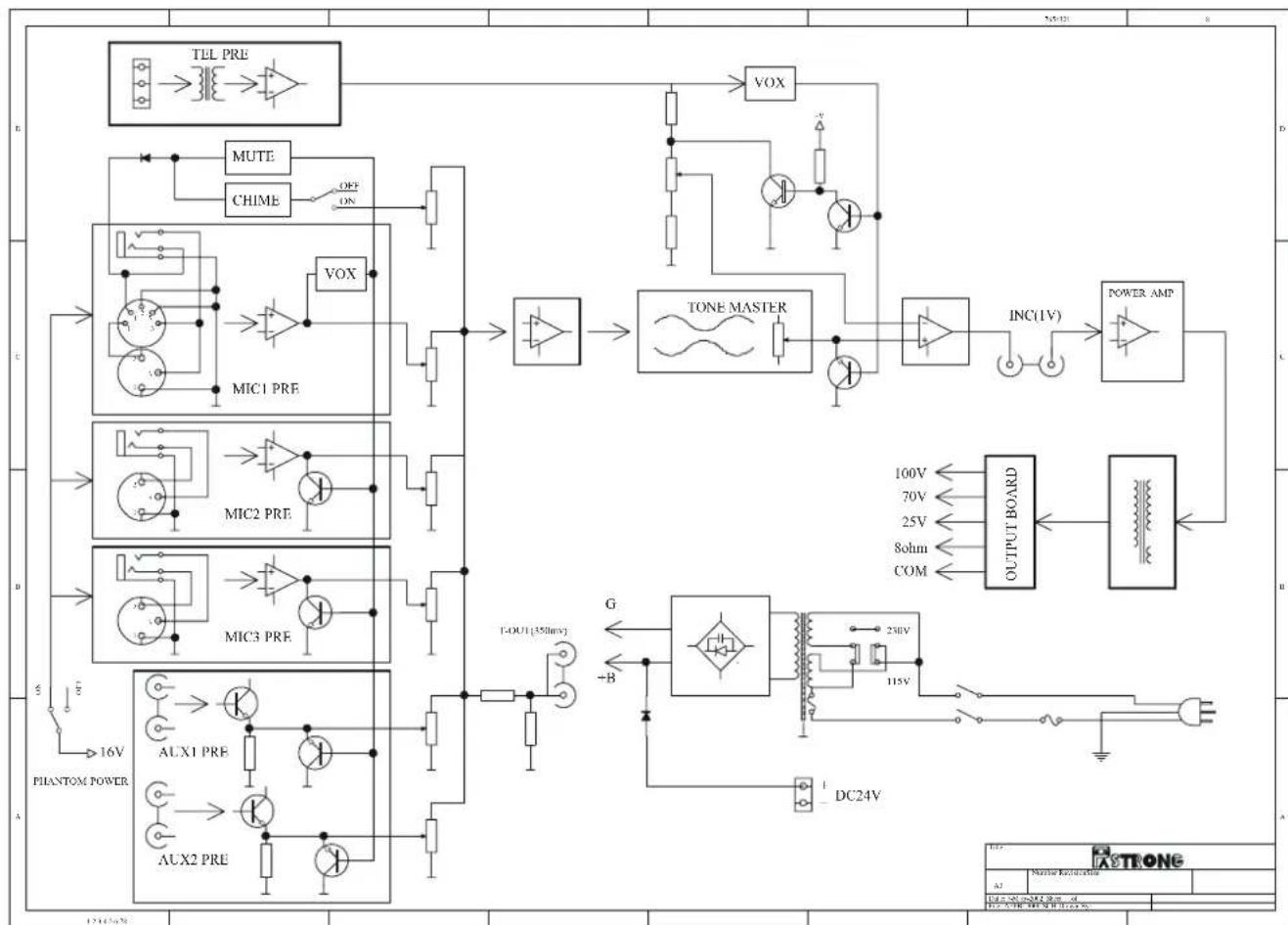

Mixer Versterker

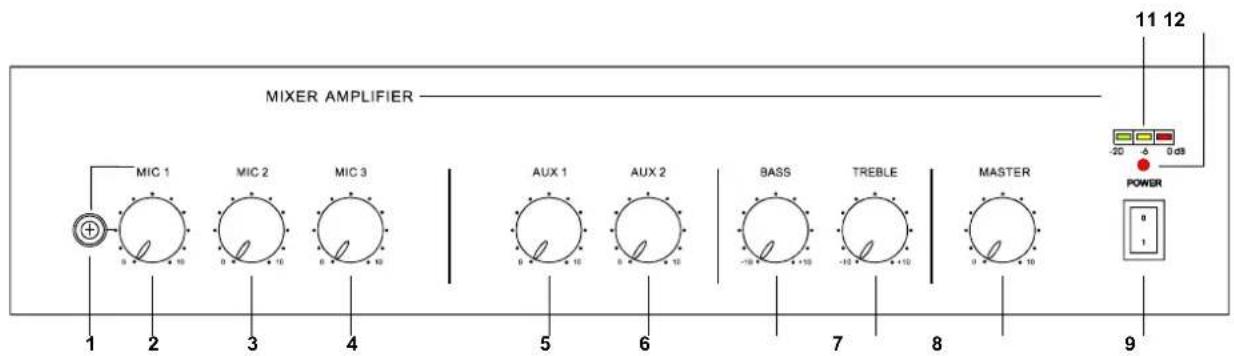

1. Microfoon 1 Ingang (6.35mm Jack Plug) 7. Hoofd Toonregeling (Laag)

2. Microfoon 1 Volumeregeling 8. Hoofd Toonregeling (Hoog)

3. Microfoon 2 Volumeregeling 9. Hoofd Volumeregeling

4. Microfoon 3 Volumeregeling 10.Aan / Uit Schakelaar

5. Aux 1 Volumeregeling 11.Uitgangsiveau LED indicator

6. Aux 2 Volumeregeling 12.Aan / Uit LED indicator

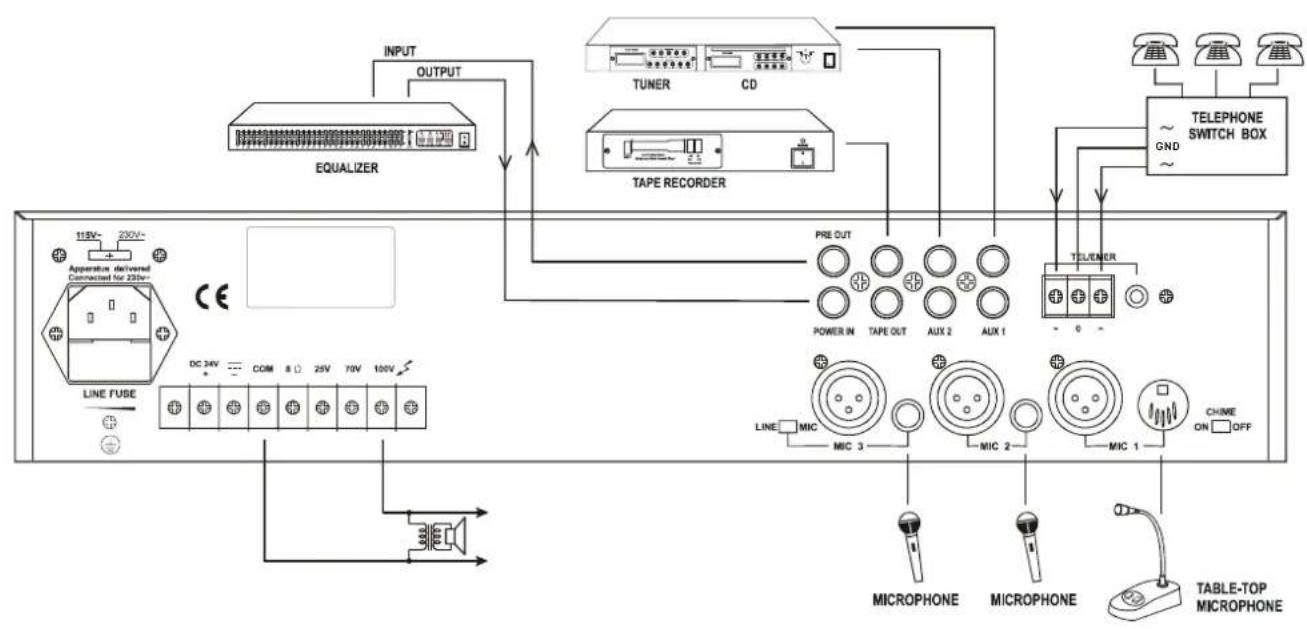

ACHTERZIJDE

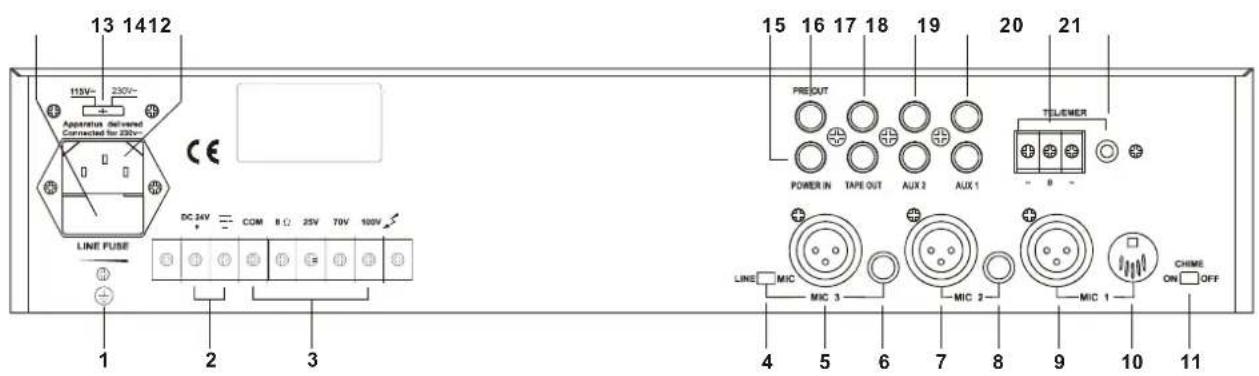

1. Aarde schroefaansluiting	12. AC zekeringhouder
2. DC stroomklemmen	13. Voltageschakelaar (115V/230V)
3. Uitgang luidsprekerklemmen	14. Netsnoer aansluiting
4. Microfoon 3 (line/mic) schakelaar	15. Versterkte ingang (RCA aansluiting)
5. Microfoon 3 ingang (XLR/gebalanceerd)	16. Voorversterkte uitgang (RCA aansluiting)
6. Microfoon 3 ingang (6.35mm Jack Plug/gebalanceerd)	17. Tape uitgang (RCA aansluiting)
7. Microfoon 2 ingang (XLR/gebalanceerd)	18. Aux 2 ingang (2 x RCA aansluiting)
8. Microfoon 2 ingang (6.35mm Jack Plug/gebalanceerd)	19. Aux 1 ingang (2 x RCA aansluiting).
9. Microfoon 1 ingang (XLR/gebalanceerd)	20. TEL/EMER ingang aansluitpunt
10. Microfoon 1 ingang (DIN/gebalanceerd)	21. TEL/EMER ingangsniveau regeling.
11. Bel aan/uit schakelaar

230V AC aansluiting

De transformator/voeding is ontworpen voor gebruik op zowel een 115V AC of 230V AC Stroompunt, instelbaar met de schakelaar op dechterzijde. De fabrieksinstelling van de versterker is standard ingesteld op 230V AC.

24V DC aansluiting

Bij gebruik van een externe 24V DC aansluiting dient de versterker geaard te worden middels de aardeklem,ondat er hoge voltages kuren ontstaan.Elektrische stabiliteit wordt hierdoor vergroot. OPMERKING: de aansluitkabel要去 voorzien zijn van een snelle zekering (30W: 5A, 60W:8A).Zorg ervoor dat bij deze manier van aansluten, de polariteit correct is.

Microfoonaansluitingen

Microfoon 1 ingang (MIC1) is een standard gebalanceerde 6,35mm aansluiting op de voorzijde en zowel een XLR en DIN aansluiting op dechterzijde. (met schakelbare phantom voeding). De aansluiting is als volgt:

XLR (Gebalanceerde werking)

Pin1:Aarde

Pin2:Plus

Pin3:Min

DIN (Gebalanceerde werking)

Pin1:Plus

Pin2:Aarde

Pin3:Min

Pin4: Prioriteitsfunctie

Pin5:Aarde

6.35mm Stereo Aansluiting ( Gebalanceerde werking )

Tip : Plus

Ring : Min

Sleeve : Aarde

MIC1 ingang met VOX prioriteit zal bij inschakelen MIC2, MIC3, AUX1 en AUX2 onderdukken. Echter nicht de TEL/EMER ingang.

De MIC1, 2 en 3 aansluitingen zijn XLR, DIN en 6.35mm ingangen met schakelbare phantom voeding op dechterzijde en bedraad zoals hierboven vermeld. De phantom voeding is een standard fabrieksinstelling en als volgt in werkung te stellen:

1. Ontkoppel het netsnoer van de wandcontactdoos
   2.Verwijder de kap van het apparaat.
   3.Lokaliseer op de printplaat de aansluitpunten (gemarkeerd met SW102) op de positie achefter de XLR aansluiting.
2. Verbind de zwarte aansluitplug met het middelste aansluitpunt en ON positie om de phantoom voeding in werkig te stellen

Bel ( chime )

Schakel de aan/uit schakelaar in van de chime functie op de achterzijde en verbind PIN 4, PIN 5 van de DIN aansluiting of PIN 1 en PIN 2 van de 6.35mm plug van MIC1 met elkaar. Dit activeert de chime functie (te herkennen aan het zgn. "DING-DONG" signaal bij binnenkomst van een telefoonsignaal.

Telefoonaansluiting.

Deze aansluiting is voor (nood) oproepen/signalen en is onafhankelijk ingesteld van de hoofd volume regelaar. Hetiveau hiervan worden ingesteld op dechterzijde van het apparaat. De TEL aansluiting heeft prioriteit en onderdrukt alle andere ingangen.

AUX aansluiting.

Het apparaat heeft twee AUX ingangen die gebrukt können worden voor apparaten zoals een TUNER, een CD speler of cassettedeck. Het volume niveau is individuel in instalhaar. Draai de knop met de klok mee voor meer volume en gegen de klok in voor minder volume.

De AUX aansluitingen zijn standard RCA aansluitingen, het apparaat is uitgevoerd met twee aansluitbussen per aansluitingwelke intern aan elkaar worden gekoppeld. Dit zorgt ervoor dat stereo bronnen aangesloten+kennen worden zonder gebruik te要去en make van speciale bekabeling. Echter is het raadzaam om te controlleren of het aangesloten apparaat Niet kan beschadigen als de rechter- en linkeruitgang met elkaar worden verbonden.

RCA Plug aansluitingen

Sleeve: Aarde

Pin: Plus

TAPE OUT aansluiting.

Op deze standard RCA aansluiting kommt het (gemengde) signal, afhankelijk van de afregeling van het apparaat op de voorzijde, welke geschikt is voor aansluiting op bijvoorbeeld een cassettedeck.

POWER IN en PRE OUT.

Sluit deze versterker aan op de POWER IN aansluiting van een eindversterker. De verbinding要去 zich zoals bij een normale werkung van een mixer/versterker. Als een limiter, equalizer of ander externe signalalprocessor in gebruik is in het geluidsystem, sluit dan de PRE OUT aan op de ingang van externe signalalprocessor en de uitgang op de POWER IN van de signalalprocessor. PRE OUT is geschakeld na de toonregeling en de hoofd volumeregeling.

Luidsprekeraansluiting.

Dit apparaat heeft vier verschillende type luidsprekeraansluitingen. Een 100V, 70V, 25V en lage impedantie aansluiting. Deze aansluitingen zijn nicht in combinatie te gebruiken. Indien dit toch gedaan worden, za dit het apparaat beschadigen.

100V lijn.

Deze soort luidsprekers zijn het meest gebruikelijk in Europa voor PA distributie. Als de versterker op vol vermogen functioneert, worden 100V RMS uitgestuurd op de luidsprekeraansluitingen. Gebruik alleen maar 100V luidsprekers op deze uitgangen. Alle luidsprekers dienen parallel aangesloten te worden en de som van de aangesloten luidsprekers dient Niet hoger teijken dan het maximale vermogen van de versterker. Dit worden bepaald door de specificaties van de luidsprekers en de impedantie van de transformator. Het is aan te raden om Niet meer dan 70% van het vermogen te gebruiken wanner er gebruik gemaatk worden van muziekbronnen.

70V / 25V lijn.

Dit soort systemen zijn gebruikelijk in de Verenigde Staten. Het functioneert volgens hetzfnde principe als 100V systemen, darüber is het maximale vermogen van de versterker op deluidsprekeruitgangen 70V RMS of 25V RMS.

Deze aansluiting is voor gebruik van standardlage impedantie luidsprekers. De minimale aansluitwaarde dient 8 teijken. Wanner er twee ofmeer luidsprekers zichaangesloten dient de waarde van de impedantie tussen de 8 en16o teijken.

Technische specificaties

Type:	Mixer
Model:	HQ-HA30W
Voeding Net voltage:	AC 115V / 230V, 50 / 60HZ ± 10% instelbaar.
External voltage:	DC 24V (maximaal. 10% afwijking).
Uitgangsvermögen Maximaal:	45W
RMS:	30 W
Luidsprekeruitgangen:	8Ω, 25V, 70V en 100V. TAPE uit: 350mV, 4.7K Ω. Pre uit: 1V, 600 Ω.
Ingangen: MIC1~3: 1mV, 250Ω gebalanceerd met	instelbare phantom voeding. AUX1: 200mV, 47KΩ ongebalanceerd. AUX2: 500mV, 47KΩ ongebalanceerd. LINE (MIC3): 200mV, 47KΩ gebalanceerd. TEL: 0.1~1V, 600Ω, instelbaar, gebalanceerd.
Frequentiebereik: MIC1~3: 60Hz ~ 15KHz ± 3dB.	AUX1~2: 60Hz ~ 15KHz ± 3dB. TEL: 100Hz ~ 15KHz ± 3dB.
Totale harmonische verrorming: Minder dan 1% (1KHz) bij gemiddeld vermögen.
Signaal-/uisverhouding: Alle volumeregelaars (C.C.W.): <75dB bij gemiddeld vermögen. MIC1~3: <60dB bij gemiddeld vermögen. AUX1~2: <70dB bij gemiddeld vermögen. TEL: <70dB bij gemiddeld vermögen.
Klankregelaars: BASS: ± 10dB at 100Hz.	TREBLE: ± 10 at 10KHz.
Regelaars:	MIC1~3: volumeregeling. AUX1~2: volumeregeling. Hoofd volumeregeling. Klankregelaars (BASS, TREBLE). TEL ingangsniveau. MIC3 (LINE-MIC) schakelaar. Bel (CHIME) aan/uit schakelaar. AC 115V/230V voltage schakelaar.
Indicators:	Spanningsindicator (LED), nivea indicators (3 LEDs).
AC verbruik:	100W
DC verbruik:	2A
Bel (CHIME):	Twee tonen (DING DONG)
Prioriteitschakeling (VOX):	Prioriteitsniveau (bij gezebruik van MIC1, de 5-polige DIN aansluiting, 6.35mm of XLR aansluiting. TEL/EMER MIC1 MIC2 MIC3 AUX/CD 3 2 1 1 1 1
Afmetingen (H x B x D):	88 x 430 x 260mm.
Gewicht:	± 6.5Kg
Kleur:	Zwart.
Montagemogelijkheden:	Staand of in 19" rack.
