GEBRUIKSAANWIJZING HA60W HQ

INSTALLATIE- EN GEBRUIKSAANWIJZING

MIXER AMPLIFIER MIC 1 MIC 2 AUX BASS TRESLE POWER 0 10 8 10 3 49 6 80

Voor modellen:

- HQ-HA60W

WAARSCHUWING:

De bedrading in het netsnoer zijn gecodeerd in overéénstemming met de volgende aanduiding:

Indien de codering van de bedrading in de netsnoer van dit apparaat niet overéénkomt met de codering van uw aansluiting, vervolg dan als volgt;

Groen en Geel: Aarde (E)

Blauw: Neutraal

Bruin : Fase (L)

- De groene en gele draad dient aangesloten te worden op de (pool)klem die gemarkeerd is met de letter E, het aarde symbool of op de groen en gele markering.

- De blauwe draad dient aangesloten te worden op de (pool)klem die gemarkeerd is met de letter N of op de kleur zwart.

- De bruine draad dient aangesloten te worden op de (pool)klem die gemarkeerd is met de letter L of op de kleur rood.

Bij gebruik van een 13A (B.S.1363) stekker, of als een ander type stekker gebruikt wordt, dient een 5A zekering aangebracht te worden in de stekker of op de printplaat.

ALGEMENE INSTALLATIE

• Gebruik geen microfoonkabels in de buurt van net-, data-, telefoon-, of 100V lijnkabels.
• Gebruik geen 100V lijnkabels in de buurt van data-, telefoon-, of andere laagspanningskabels.
• Gebruik niet meer dan 90% van het versterkers vermogen bij gebruik van de 100V lijn (alleen spraak).
• Gebruik niet meer dan 70% van het versterkers vermogen bij gebruik van de 100V lijn (achtergrondmuziek).
• Gebruik geen hoornluidsprekers voor achtergrondmuziek tenzij de hoornluidspreker specifiek voor dit doeleinde is ontworpen.
• Vermijd knikken of buigen aan het uiteinde van de plug van de microfoonkabel, indien dit onvermijdelijk is, gebruik een degelijke plug. Bijvoorbeeld XLR.
• Gebruik altijd een gebalanceerde of lage impedantie microfoon op een gebalanceerde ingang, bij gebruik van lange kabels.
• Gebruik altijd dubbel geïsoleerde kabels voor gebruik van de luidsprekers.
• Ben er van overtuigd dat de luidsprekers "in-fase" zijn aangesloten.
• Ben er van overtuigd dat er geen kortsluiting is in het luidsprekercircuit voordat de versterker ingeschakeld wordt.

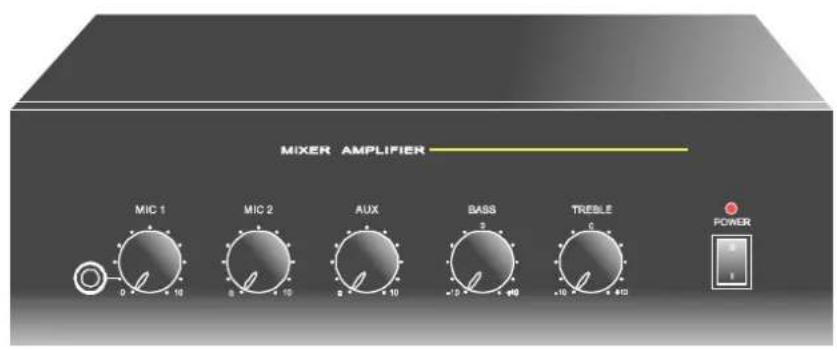

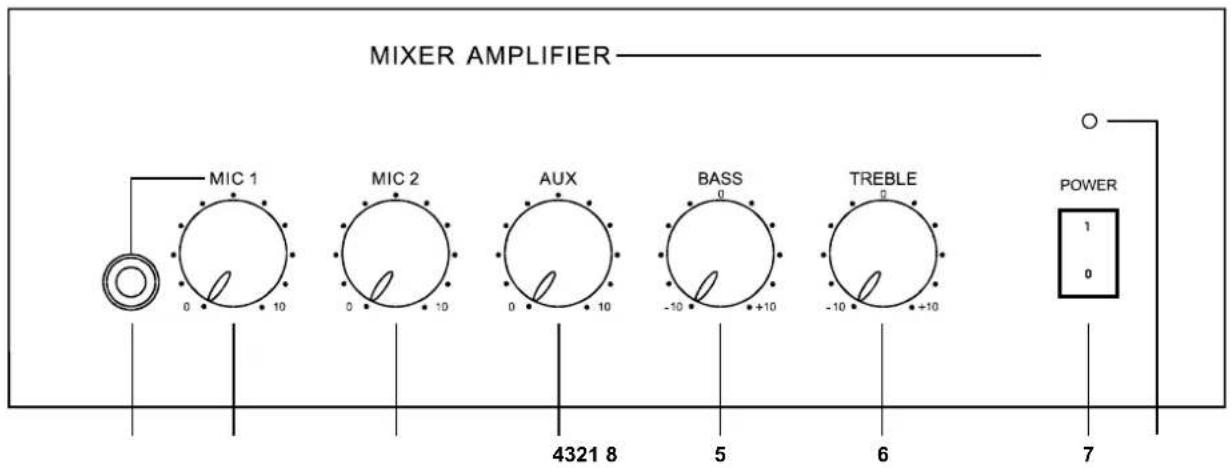

MIXER AMPLIFIER MIC 1 MIC 2 AUX BASS TREBLE POWER 4321 8 5 6 7

1. Microfoon 1 ingang (6.35mm Jack Plug). 5. Hoofd toonregeling (laag).

2. Microfoon 1 volumeregeling. 6. Hoofd toonregeling (hoog).

3. Microfoon 2 volumeregeling. 7. Aan/uit schakelaar.

4. Aux 1 volumeregeling. 8. Aan/uit LED indicator.

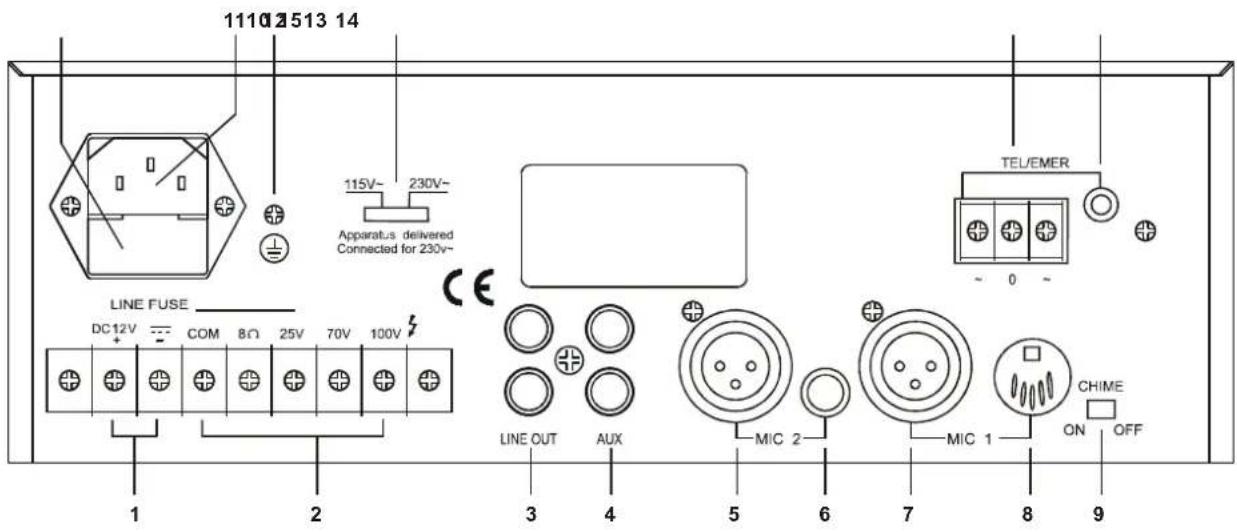

ACHTERZIJDE

11102513 14 115V~ 230V~ Apparatus delivered Connected for 230v~ LINE FUSE DC12V COM 8Ω 25V 70V 100V TELEMER ~ 0 ~ LINE OUT AUX MIC 2 MIC 1 CHIME ON OFF 1 2 3 4 5 6 7 8 9

1. DC stroomklemmen.	9. Bel aan/uit schakelaar
2. Uitgang luidsprekerklemmen.	10. AC zekeringhouder
3. LINE OUT uitgang (2x RCA aansluiting).	11. Netsnoer aansluiting
4. AUX uitgang (2x RCA aansluiting).	12. Aarde aansluiting
5. Microfoon 2 ingang (XLR/gebalanceerd).	13. Voltageschakelaar (115V/230V)
6. Microfoon 2 ingang (6.35mm Jack Plug/gebalanceerd).	14. TEL/EMER ingang aansluitpunt
7. Microfoon 1 ingang (XLR/gebalanceerd).	15. TEL/EMER ingangsniveau regeling
8. Microfoon 1 ingang (DIN/gebalanceerd).

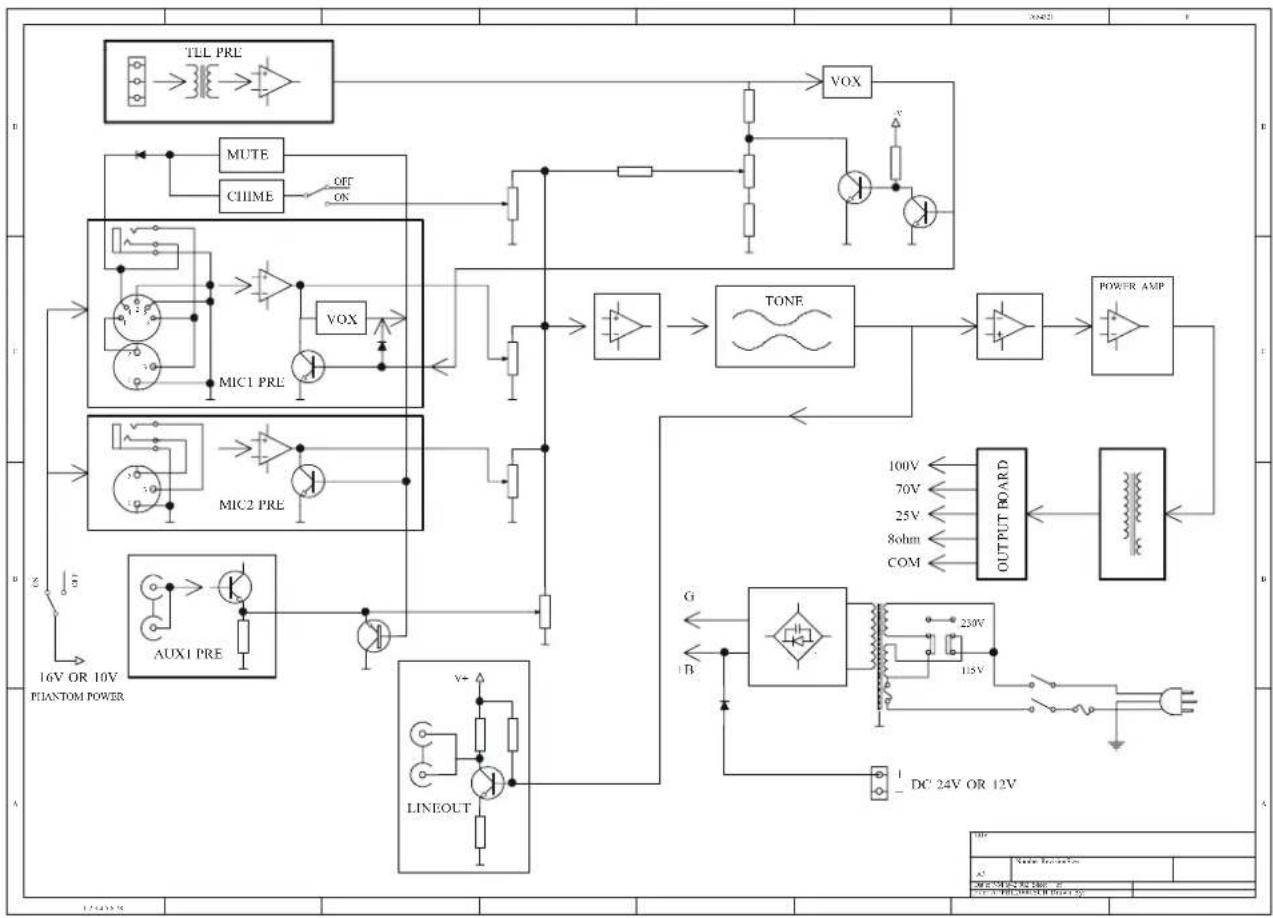

        direction TB
        A["16V OR 10V PHANTOM POWER"] --> B["AUX1 PRE"]
        B --> C["MIC2 PRE"]
        C --> D["VOX"]
        D --> E["TONE"]
        E --> F["POWER AMP"]
        F --> G["OUTPUT BOARD"]
        G --> H["DC 24V OR 12V"]
        H --> I["Output"]
    end

    subgraph Control
        direction TB
        J["TLL PRL"] --> K["Power Supply"]
        L["MUTE"] --> M["CHIME"]
        N["OFF"] --> O["Switch"]
        P["VOX"] --> Q["Resistor"]
        R["LineOUT"] --> S["Rectangular Block"]
        T["Power Amp"] --> U["Output Board"]
        V["G"] --> W["Inductor"]
        X["B"] --> Y["Transistor"]
        Z["100V"] --> AA["Output Board"]
        AB["70V"] --> AC["Output Board"]
        AD["25V"] --> AE["Output Board"]
        AF["8ohm"] --> AG["Output Board"]
        AH["COM"] --> AI["Output Board"]
    end

    subgraph Output
        direction TB
        AJ["Power Supply"] --> AK["Control Panel"]
        AL["CHIME"] --> AM["Switch"]
        AN["OFF"] --> AO["Switch"]
        AP["OK"] --> AQ["Switch"]
    end

    style Power Source fill:#f9f,stroke:#333
    style Control fill:#ccf,stroke:#333

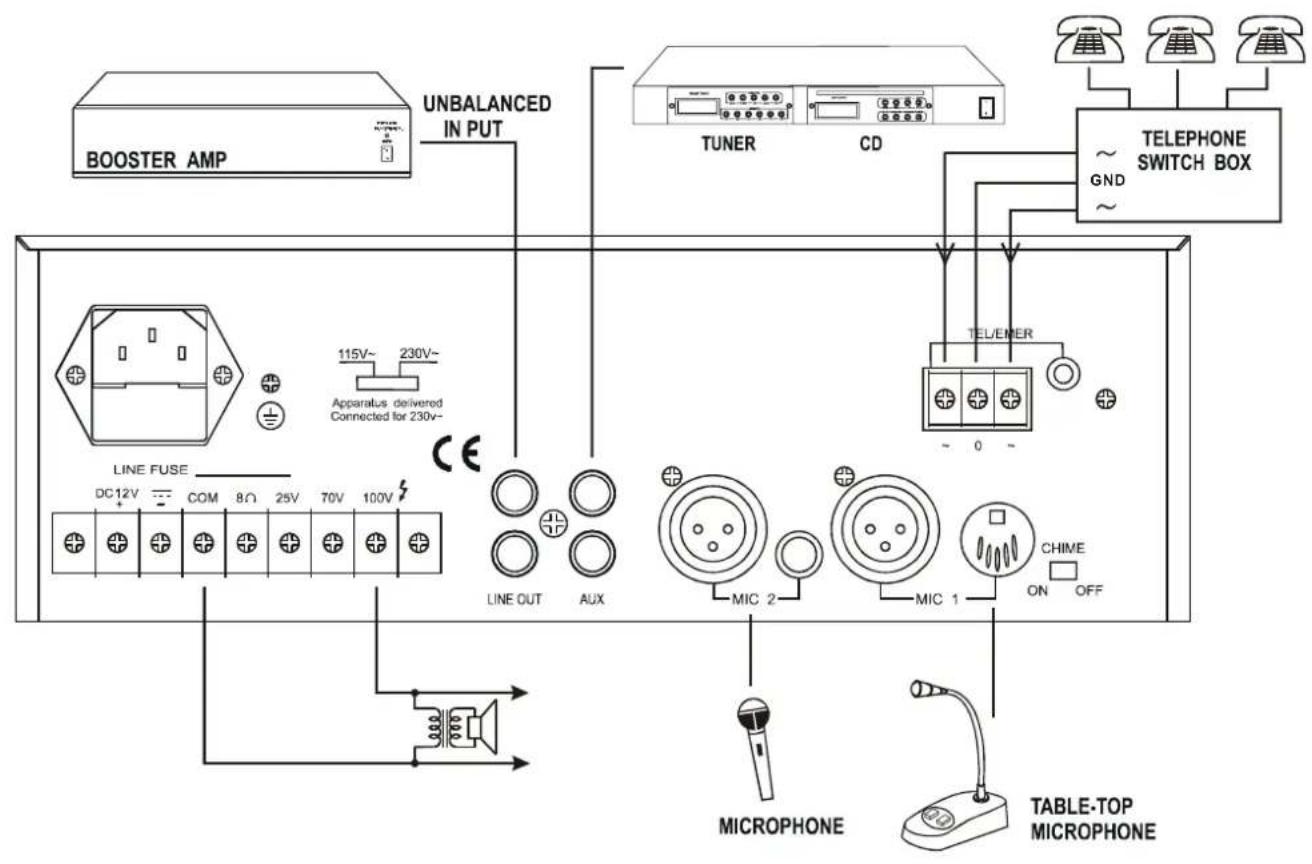


230V AC aansluiting

De transformator/voeding is ontworpen voor gebruik op zowel een 115V AC of 230V AC Stroompunt, instelbaar met de schakelaar op de achterzijde. De fabrieksinstelling van de versterker is standaard ingesteld op 230V AC.

Aansluiting op Accu (12V DC voor 20W en 40W, 24V DC voor 60W)

Bij gebruik van een externe accu aansluiting dient de versterker geaard te worden middels de aardeklem omdat er hoge voltages kunnen ontstaan. Elektrische stabiliteit wordt hierdoor vergroot. OPMERKING: de aansluitkabel moet voorzien zijn van een snelle zekering (20W: 6.3A, 40W: 10A, 60W: 8A). Zorg ervoor dat bij deze manier van aansluiten, de polariteit correct is.

Microfoonaansluitingen

Microfoon 1 ingang (MIC1) is een standaard gebalanceerde 6,35mm aansluiting op de voorzijde en zowel een XLR en DIN aansluiting op de achterzijde. (met schakelbare phantoom voeding). De aansluiting is als volgt:

XLR (Gebalanceerde werking)

Pin1 : Aarde

Pin2 : Plus

Pin3 : Min

DIN (Gebalanceerde werking)

Pin1 : Plus

Pin2 : Aarde

Pin3 : Min

Pin4 : Prioriteitsfunctie

Pin5 : Aarde

6.35mm Stereo Aansluiting (Gebalanceerde werking)

Tip : Plus

Ring : Min

Sleeve : Aarde

MIC1 ingang met VOX prioriteit zal bij inschakelen MIC2 en AUX onderdrukken. Echter niet de TEL/EMER ingang.

De MIC1 en 2 aansluitingen zijn XLR, DIN en 6.35mm ingangen met schakelbare phantoom voeding op de achterzijde en bedraad zoals hierboven vermeld. De phantoom voeding is een standaard fabrieksinstelling en als volgt in werking te stellen:

1. Ontkoppel het netsnoer van de wandcontactdoos.
2. Verwijder de kap van het apparaat.

3. Lokaliseer op de printplaat de aansluitpunten (gemarkeerd met SW102) op de positie achter de XLR aansluiting.

4. Verbind de zwarte aansluitplug met het middelste aansluitpunt en ON positie om de phantoom voeding in werking te stellen.

Bel ( Chime )

Schakel de aan/uit schakelaar in van de chime functie op de achterzijde en verbind PIN 4, PIN 5 van de DIN aansluiting of PIN 1 en PIN 2 van de 6.35mm plug van MIC1 met elkaar. Dit activeert de chime functie (te herkennen aan het zgn. "DING-DONG" signaal bij binnenkomst van een telefoonsignaal.

Telefoonaansluiting.

Deze aansluiting is voor (nood) oproepen/signalen en is onafhankelijk ingesteld van de hoofd volume regelaar. Het niveau hiervan wordt ingesteld op de achterzijde van het apparaat. De TEL aansluiting heeft prioriteit en onderdrukt alle andere ingangen.

AUX aansluiting.

Het apparaat heeft een AUX ingang die gebruikt kan worden voor apparaten zoals een TUNER, een CD speler of cassettedeck. Het volume niveau is individueel instelbaar.

Draai de knop met de klok mee voor meer volume en tegen de klok in voor minder volume.

De AUX aansluiting is een standaard RCA aansluiting, het apparaat is uitgevoerd met twee aansluitbussen welke intern aan elkaar worden gekoppeld. Dit zorgt ervoor dat stereo bronnen aangesloten kunnen worden zonder gebruik te moeten maken van speciale bekabeling. Echter is het raadzaam om te controleren of het aangesloten apparaat niet kan beschadigen als de rechter- en linkeruitgang met elkaar worden verbonden.

RCA Plug, aansluitingen

Sleeve: Aarde

Pin: Plus

LINE OUT aansluiting.

Op deze standaard RCA aansluiting komt het (gemengde) signaal, afhankelijk van de afregeling van het apparaat op de voorzijde, welke geschikt is voor aansluiting op bijvoorbeeld een eindversterker in het geval dat er meer uitgangsvermogen gewenst is.

Luidsprekeraansluiting.

Dit apparaat heeft vier verschillende type luidsprekeraansluitingen. Een 100V, 70V, 25V en lage impedantie aansluiting. Deze aansluitingen zijn niet in combinatie te gebruiken. Indien dit toch gedaan wordt, zal dit het apparaat beschadigen.

100V lijn.

Deze soort luidsprekers zijn het meest gebruikelijk in Europa voor PA distributie. Als de versterker op vol vermogen functioneert, wordt 100V RMS uitgestuurd op de luidsprekeraansluitingen. Gebruik alleen maar 100V luidsprekers op deze uitgangen. Alle luidsprekers dienen parallel aangesloten te worden en de som van de aangesloten luidsprekers dient niet hoger te zijn dan het maximale vermogen van de versterker. Dit wordt bepaald door de specificaties van de luidsprekers en de impedantie van de transformator. Het is aan te raden om niet meer dan 70% van het vermogen te gebruiken wanneer er gebruik gemaakt wordt van muziekbronnen.

70V / 25V lijn.

Dit soort systemen zijn gebruikelijk in de Verenigde Staten. Het functioneert volgens het zelfde principe als 100V systemen, echter is het maximale vermogen van de versterker op de luidsprekeruitgangen 70V RMS of 25V RMS.

Lage impedantie (8Ω).

Deze aansluiting is voor gebruik van standaard lage impedantie luidsprekers. De minimale aansluitwaarde dient 8Ω te zijn. Wanneer er twee of meer luidsprekers zijn aangesloten dient de waarde van de impedantie tussen de 8Ω en16Ω te zijn.

Technische specificaties

Type: Mixer Versterker
Model:		HQ-HA60W
Voeding	Net Voltage :	AC 115V / 230V, 50 / 60Hz ± 10%, instelbaar
	Accu Voltage: DC 24V (max. 10% afwijking)
Uitgangsvermogen	Max. :	90W
	RMS :	60W
Uitgangen: Luidspreker uitgangen: 8Ω, 25V, 70V, 100VLINE OUT: 1V, 600Ω
Ingangen:		Mic1~2: 1mV, 250Ω gebalanceerd met instelbare phantoom voedingAUX: 200mV, 47KΩ, ongebalanceerdTEL: 0.1~1V, 600Ω, instelbaar, gebalanceerd
Frequentiebereik:		Mic1~Mic2: 60Hz ~ 15KHz ± 3dBAux: 60Hz ~ 15KHz ± 3dBTEL: 100Hz ~ 15KHz ± 3dB
Totale harmonische vervorming:		Minder dan 1% at 1KHz bij gemiddeld vermogen
Signaal-/ruisverhouding:		Alle volumeregelaars (C.C.W.): <75dB bij gemiddeld vermogenMic1~2: <60dB bij gemiddeld vermogenAux: <70dB bij gemiddeld vermogenTEL: <70dB bij gemiddeld vermogen
Klankregelaars: BASS: ±10 dB at 100HzTREBLE: ±10 dB at 10KHz
Regelaars:		Mic1~Mic2 volumeregelingAUX volumeregelingKlankregelaars (BASS, TREBLE)TEL ingangsniveauBel (CHIME) aan/uit schakelaarAC 115V / 230V keuzeschakelaar
Indicators: Aan/uit indicator (LED), uitgangsniveau indicators (3 LEDS)
AC verbruik: 200W
DC verbruik:		5A
Bel (CHIME):		Twee tonen (DING-DONG)
Prioriteitsschakeling (VOX):		Prioriteitsniveau (Bij gebruik van Mic1, de 5-polige DIN aansluiting, 6.35mm of XLR aansluiting):TEL / EMER: 3 MIC1: 2 MIC2: 1 AUX: 1
Afmetingen ( H ×B ×D ):		88×272×300 mm
Gewicht:		+/- 7.2kg
Kleur:		Zwart
Montagemogelijkheden:		Staand of in 19" rack.
