BEDIENUNGSANLEITUNG HA60W HQ

ACHTUNG: DIESES GERÄT MUSS GEERDET SEIN

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

WICHTIG

Die Leiter im Stromnetz werden mit den nachfolgenden Farben gekennzeichnet:

Grüngelb: Erde (E)

Blau: Neutral (N)

Braun: Spannung (L)

Da die Farben der Drähte im Stromkabel nicht den Bezeichnungen in Ihrem Stecker entsprechen müssen, gehen Sie bitte folgendermaßen vor:

• Schließen Sie den gelbgrünen Draht am Kontakt an, der mit dem Buchstaben E, dem Erdungssymbol oder gelbgrün bezeichnet ist.
• Schließen Sie den blauen Draht am Kontakt an, der mit dem Buchstaben N oder schwarz bezeichnet ist.
• Schließen Sie den braunen Draht am Kontakt an, der mit dem Buchstaben L oder rot bezeichnet ist.

Falls Sie einen 13A-Stecker (B.S.1363) oder einen anderen Stecker verwenden, muss entweder der Stecker oder der Verteiler eine 5A-Sicherung aufweisen.

ALLGEMEINE INSTALLATIONSANWEISUNGEN

FÜHREN Sie die Mikrofonkabel NICHT in der Nähe von Stromleitungen, Daten- oder Telefonkabeln oder 100V-Leitungen.

FÜHREN Sie die 100V-Kabel NICHT in der Nähe von Daten- oder Telefonkabeln oder anderen Schwachstromkabeln.

Falls Sie 100V-Leitungen verwenden, ÜBERSCHREITEN SIE 90% der Ausgangsleistung des Verstärkers (nur für Sprache)

NICHT.

Falls Sie 100V-Leitungen verwenden, ÜBERSCHREITEN SIE 70% der Ausgangsleistung des Verstärkers (für laute Hintergrundmusik) NICHT.

Verwenden Sie für Hintergrundmusik KEINE Lautsprecher mit Hohlwinkel, sofern diese zu diesem Zweck nicht eigens bestimmt sind.

VERWENDEN SIE KEINE ADAPTER für das Mikrofonkabel (falls dies unvermeidlich ist, verwenden Sie gut abgeschirmte Konnektoren – z.B. vom XLR-Typ).

Bei langen Mikrofonkabeln, die Sie am symmetrischen Eingang anschließen, verwenden Sie IMMER einen symmetrischen Stecker oder einen Stecker mit beweglicher niedriger Impedanz, der für Mikrofone bestimmt ist.

Für die Stromspeisung der Lautsprecher verwenden Sie IMMER Kabel mit doppelter Isolation, wie sie für Hauptstromleitungen verwendet werden.

Alle Lautsprecher MÜSSEN an die Phase angeschlossen sein.

Bevor Sie die Lautsprecherkabel am Verstärker anschließen, VERGEWISSERN SIE SICH, dass in diesen Leitungen keine Kurzschlüsse sind.

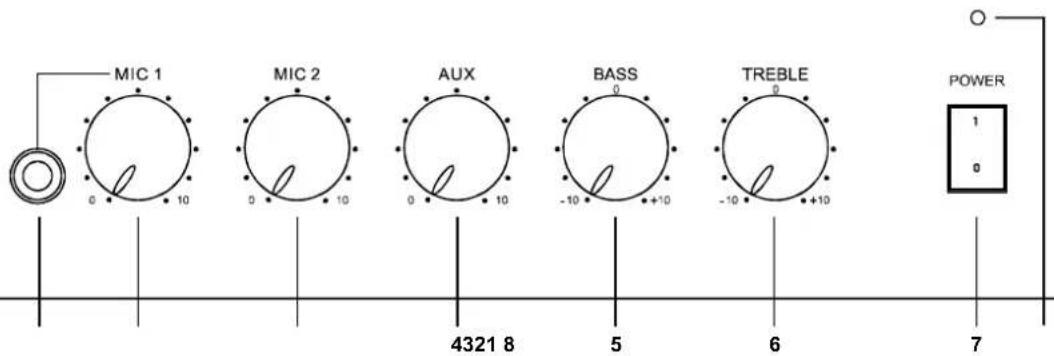

VORDERSEITE Mischverstärker

MIXER AMPLIFIER

MIC 1 MIC 2 AUX BASS TREBLE POWER 4321 8 5 6 7

1. Eingang Mic 1 (Telefon)	5. Bässe
2. Lautstärkeregelung Mic 1	6. Höhen
3. Lautstärkeregelung Mic 2	7. EIN/AUS
4. Lautstärkeregelung Aux	8. EIN/AUS LED

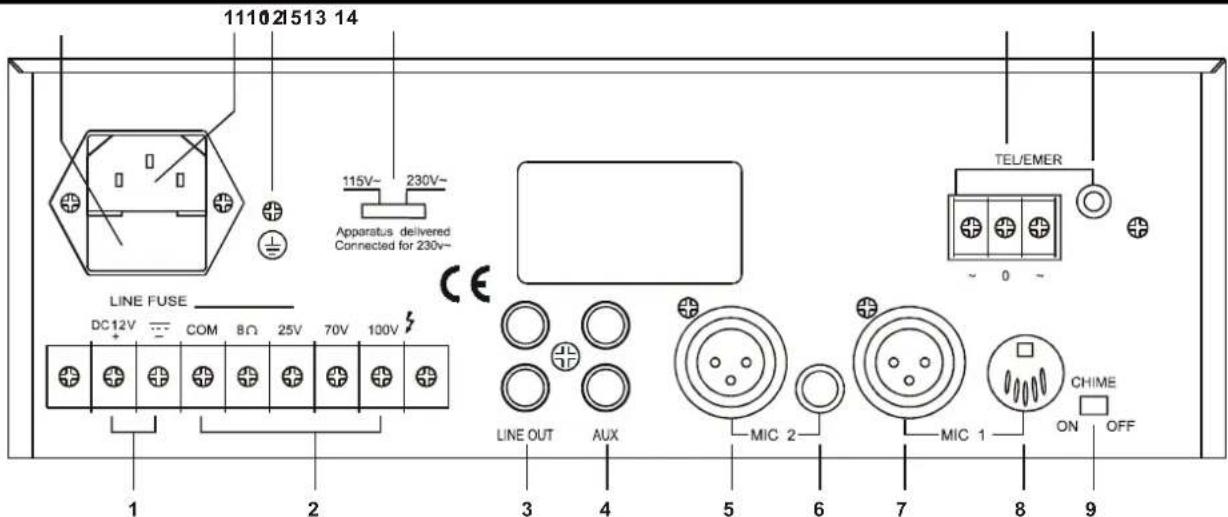

RÜCKSEITE

111021513 14 115V~ 230V~ Apparatus delivered Connected for 230v~ LINE FUSE DC 12V COM 8Ω 25V 70V 100V TELEMER ~ 0 ~ LINE OUT AUX MIC 2 MIC 1 ON OFF 1 2 3 4 5 6 7 8 9

1. Klemmen für den Anschluss einer Gleichstromquelle	9. Läuten EIN/AUS
2. Klemmen für Lautsprecherkabel	10. Halter ~ Sicherungen
3. Ausgang Line (2 x RCA-Audio)	11. Stromzuleitung
4. Eingang Aux (2 x RCA-Audio)	12. Erdungsschraube
5. Eingang Mic2 (XLR / symmetrisch)	13. Spannungsschalter (115V/ 230V)
6. Eingang Mic2 (Telefonkonnektor / symmetrisch)	14. Klemmen für Eingang TEL / EMER
7. Eingang Mic1 (XLR / symmetrisch)	15. Eingangsregelung TEL / EMER
8. Eingang Mic1 (DIN / symmetrisch)

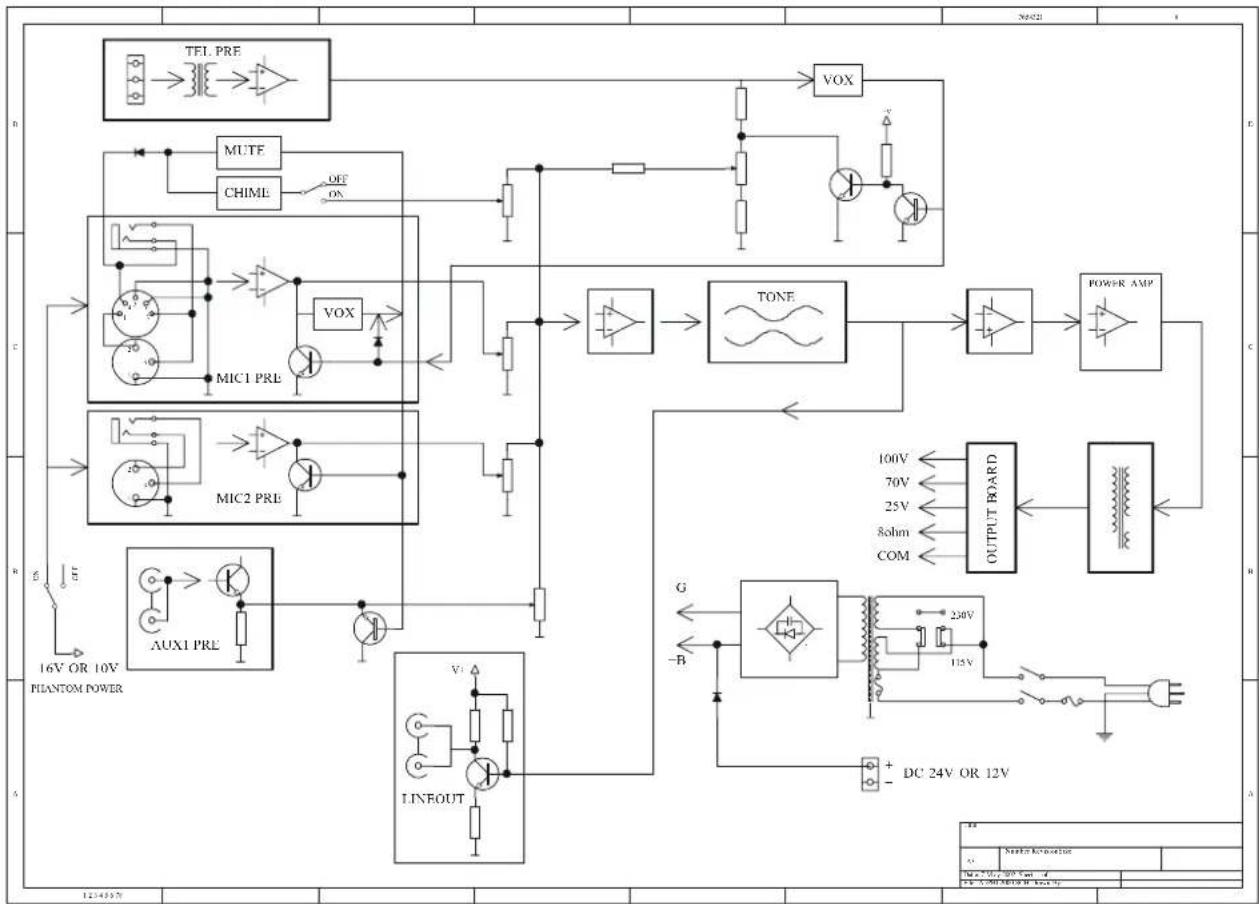

        direction TB
        A["TFL PRE"] --> B["Transformer"]
        C["MUTE"] --> D["Chime"]
        E["CHIME"] --> F["OFF ON"]
        G["VOX"] --> H["Amplifier"]
        I["MIC1 PRE"] --> J["Amplifier"]
        K["MIC2 PRE"] --> L["Amplifier"]
        M["AUX1 PRE"] --> N["LIVEOUT"]
    end

    subgraph Control Source
        direction TB
        O["Power AMP"] --> P["Output Board"]
        Q["16V OR 10V Phantom Power"] --> R["Line OUT"]
        S["DC 24V OR 12V"] --> T["Output Board"]
    end

    subgraph Diode & Source
        direction TB
        U["100V"] --> V["OUTPUT BOARD"]
        W["70V"] --> V
        X["25V"] --> V
        Y["8ohm"] --> V
        Z["COM"] --> V
        AA["G"] --> AB["-B"]
        AC["-R"] --> AD["Diode & Source"]
        AE["240V"] --> AF["DC 24V OR 12V"]
    end

    style Power Source fill:#f9f,stroke:#333
    style Control Source fill:#ccf,stroke:#333

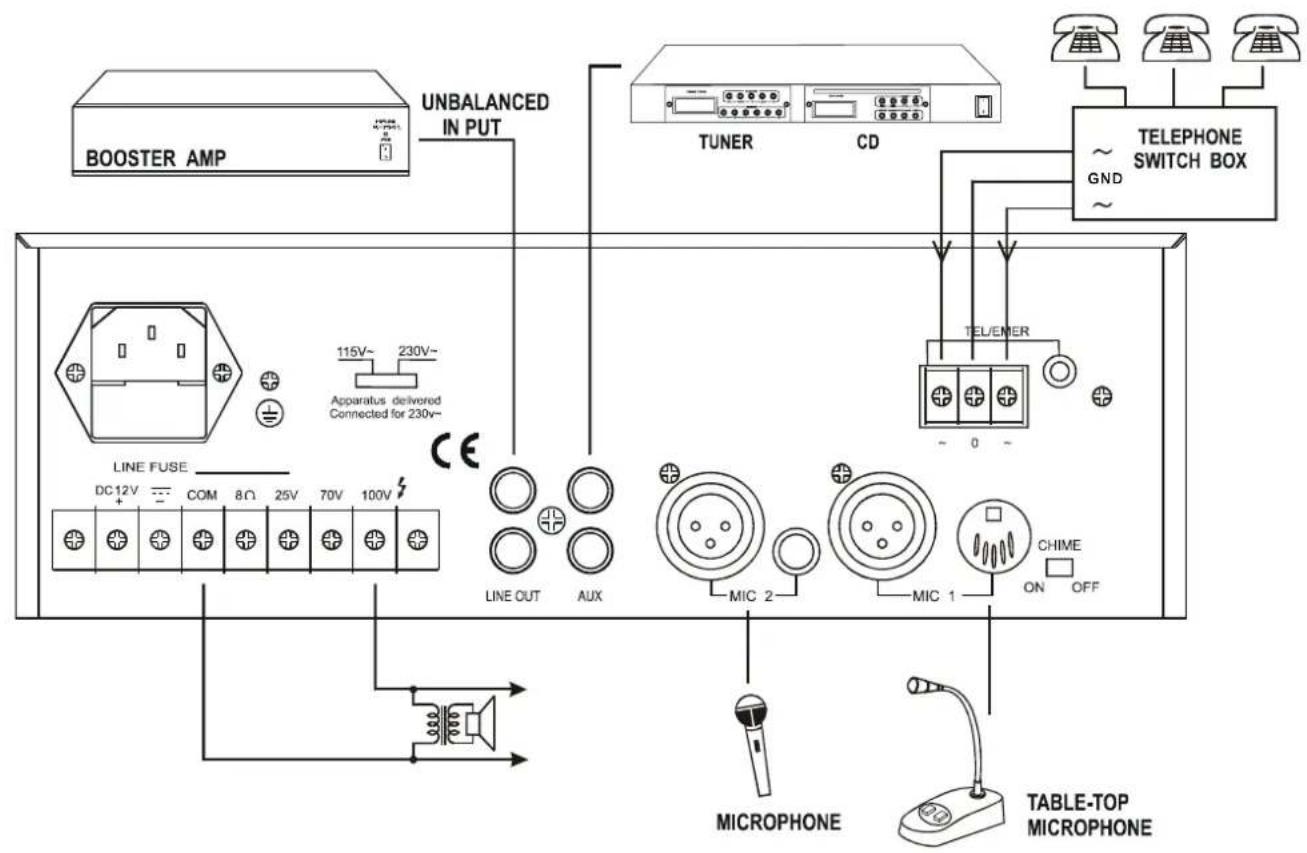


Stromanschluss

Der Transformator kann 115V\~ oder 230V\~ aufnehmen. Auf der Geräterückseite stellen Sie die gewünschte Stromnetzspannung mit dem Schieberegler ein. Die Herstellervoreinstellung ist 230 V\~.

Anschließen von Batterien (12V= für 20W / 40W, 24V= für 60W)

Falls Sie externe Batterien verwenden, erden Sie den Verstärker mithilfe der Erdungsschraube, denn es können hohe Spannungen auftreten. Durch die Erdung des Gerätegehäuses erzielen Sie eine größere Stabilität des Systems.

HINWEIS: Das Anschlusskabel muss eine serielle Sicherung aufweisen, und zwar eine Momentsicherung (20W: 6.3A, 40W:10A, 60W: 8A). Beim Batterieanschluss muss die richtige Polarität eingehalten werden.

Anschließen eines Mikrofons

Für Mic1 können Sie entweder den Eingang auf der Gerätevorderseite verwenden (symmetrischer Stereo-Jack, 6,35 mm) oder die Eingänge auf der Geräterückseite für einen XLR- oder DIN-Stecker (wahlweise mit Mischleistung). Das Schaltschema ist wie folgt:

XLR (symmetrisch)

Stift 1 : Abschirmung

Stift 2 : Signal (Spannung)

Stift 3 : Rücksignal

DIN (symmetrisch)

Stift 1 : Signal (Spannung)

Stift 2 : Erde

Stift 3 : Rücksignal

Stift 4 : Prioritätsregelung

Stift 5 : Erde

Stereo-Jack 6,35 mm (symmetrisch)

1: Signal (Spannung)

2: Ring : Rücksignal

3: Fassung: Abschirmung

Der Mic1-Eingang hat die Priorität VOX (Stimme), und unterdrückt sowohl das Eingangssignal von Mic2 als auch das von Aux, den Eingang TEL/EMER UNTERDRÜCKT er jedoch NICHT.

Die Eingänge Mic1-2 haben XLR- und DIN-Eingänge, sowie einen Telefoneingang mit wahlweiser Mischleistung, der sich auf der Geräterückseite befindet (Anschlüsse wie oben). Die Mischleistung ist vom Hersteller voreingestellt und kann wie folgt eingeschaltet werden:

1. Stecken Sie das Stromkabel aus.
2. Nehmen Sie die obere Geräteabdeckung ab.
3. Bringen Sie die Verbindungsstifte (SW102) auf der Leiterplatte hinter der Buchse des XLR-Mikrofoncingangs an.
4. Schließen Sie mit dem schwarzen Kurzschlussstecker den mittleren Stift und die Position ON (EIN) zusammen. Jetzt ist die Mischleistung eingeschaltet.

Läuten

Schalten Sie den Schalter für Läuten (EIN/AUS) auf der Geräterückseite ein und schließen Sie die Stifte 4 und 5 der DIN-Buchse oder die Fassung und den Ring der Mic 1-Buchse kurz. Jetzt ist die Funktion „Läuten“ aktiviert (Signal „Bim-Bam“, der auf Anrufe aufmerksam macht). Die Läutlautstärke ist vom Hersteller voreingestellt und eignet sich für die meisten Situationen.

Anschließen eines Telefons

Dieser Eingang dient Notrufen und Notsignalen. Der Eingangspegel kann mithilfe des Reglers auf der Geräterückseite eingestellt werden. Der Eingang TEL hat die höchste Priorität und unterdrückt alle anderen Eingänge.

Anschließen eines Zusatzgeräts (Aux)

Der Verstärker besitzt einen Eingang für ein Zusatzgerät. Hier können Sie beispielsweise einen Tuner, ein CD-Abspielgerät oder ein Tapedeck anschließen. Drehen Sie den Lautstärkeregler im Uhrzeigersinn, um die Lautstärke zu erhöhen; im Gegenuhrzeigersinn senken Sie die Lautstärke.

Der Aux-Eingang besitzt RCA-Audiobuchsen. Das Gerät hat zwei solche Buchsen, die intern zusammengeschlossen sind. So können Sie Signale in Stereo einspeisen, ohne dass ein spezielles Kabel notwendig wäre. Sie sollten sich aber beim Hersteller vergewissern, dass für das Quellgerät zulässig ist, wenn der linke und der rechte Kanal solcherart parallel angeschlossen werden.

RCA-Audio-Buchsen

Fassung: Abschirmung

Stift: Signal

Ausgangsbuchsen (Line)

Der Verstärker ist mit zwei Verstärkerausgangsbuchsen ausgestattet, an die bei Bedarf ein Leistungsverstärker angeschlossen werden kann. Dieser Anschluss findet über zwei RCA-Audiobuchsen statt (siehe oben).

Anschließen der Lautsprecher

Der Verstärker hat vier verschiedene Typen von Ausgangssignalen zu Lautsprechern: 100V-, 70V-, 25V-Signal und Signal mit niedriger Impedanz. Es können nicht mehrere Ausgänge gleichzeitig verwendet werden! Versuche, dies zu tun, können zu einer Beschädigung des Verstärkers führen.

100V-Leitung

Diese Lautsprecher werden in Europa häufig für den Ortsrundfunk verwendet. Falls der Verstärker mit voller Leistung betrieben wird, ist auf den Ausgangsklemmen die Spannung 100V RMS vorhanden. Verwenden Sie bei diesem Ausgang nur Lautsprecher für eine 100V-Leitung. Alle Lautsprecher sollten parallel angeschlossen sein und die Summe der Leistung aus den einzelnen Lautsprechern darf wegen deren Natur und der Impedanz des Transformators die Nennleistung des Verstärkers nicht überschreiten. Wenn das eingespiesene Signal Musik enthält, wird empfohlen, den Verstärker nur mit bis zu 70% der Nennleistung zu betreiben.

70V / 25V Line

Dieses System wird häufig in den USA verwendet. Es arbeitet auf demselben Prinzip, wie das 100V-System, außer dass die Nennleistung auf den Ausgangsklemmen des Verstärkers 70V RMS oder 25V RMS beträgt.

Niedrige Impedanz (8 Ω)

An diesem Ausgang können Sie normale Lautsprecher mit niedriger Impedanz anschließen, wobei die minimale Belastungsimpedanz 8 Ω betragen muss. Falls Sie zwei oder mehr Lautsprecher verwenden, vergewissern Sie sich, dass sie so angeschlossen sind, damit die Belastungsimpedanz zwischen 8Ω und 16Ω liegt.

Technische Daten

Art Mischverstärker
Typ		HQ-HA60W
Stromversorgung	Netzspannung	115V~ / 230V~, 50 / 60Hz ± 10% schaltbar
	Batteriespannung	24V= (MAX 10% Abweichung)
Ausgangsleistung	Max. :	90W
	Nennleistung:	60W
Ausgänge		Ausgänge für Lautsprecher: 8Ω, 25V, 70V, 100VLine-Ausgang: 1V, 600Ω
Eingänge		Mic1~2: 1mV, 250Ω symmetrisch, wahlweise mit MischleistungAux: 200mV, 47KΩ, symmetrisch.TEL: 0.1~1V, 600Ω, regelbar, symmetrisch
Frequenzreaktion Mic1~		Mic2: 60Hz ~ 15KHz ± 3dBAux: 60Hz ~ 15KHz ± 3dBTEL: 100Hz ~ 15KHz ± 3dB
Insgesamt Klinrfaktor		Weniger als 1% im 1KHz-Bereich, bei Nennleistung
Rauschabstand		Alle Lautstärkeregler C.C.W. : 75dB in die NennleistungMic1~2: 60dB in die NennleistungAux: 70dB in die NennleistungTEL: 70dB in die Nennleistung
Bässe/Höhen		Bässe: ±10 dB im 100Hz-BereichHöhen: ±10 dB im 10KHz-Bereich
Bedienelemente		Mic1~Mic2: LautstärkeregelungAux: LautstärkeregelungBässe/HöhenTEL: Regelung des EingangspegelsLäuten EIN/AUSSpannungsumschalter 115V~ / 230V~
Anzeigen		Anzeige EIN/AUS (LED), Ausgangspegelanzeige (3 LEDs)
Stromverbrauch ~		200 Watt
Stromverbrauch =		5A
Läuten		Zweitonläuten („Bim-Bam“ macht auf Anruf aufmerksam).
Priorität (VOX = Stimme)		Prioritätsebenen (wird für die Eingänge Mic1, 5-Stift-DIN-Buchse, Telefon- und XLR-Buchse verwendet):TEL / Emer: 3 Mic1: 2 Mic2: 1 Aux: 1
Maße ( H × B × T )		88×272×300 mm
Gewicht		ca. 7,2 kg
Farbe		schwarz
Aufstellung		Der Verstärker kann auf einem Tisch oder auf einem 50 cm-Ständer aufgestellt werden.
