BEDIENUNGSANLEITUNG HA30W HQ

Die Leiter im Stromnetz werden mit den nachfolgenden Farben gekennzeichnet:

Grüngelb: Erde (E)

Blau: Neutral (N)

Braun: Spannu (L)

ng

Da die Farben der Drähte im Stromkabel nicht den Bezeichnungen in Ihr Stecker entsprechen müssen, gehen Sieitte folgendermaßen vor:

• Schlieben Sie den gelbgrünen Draht am Kontakt an, der mit dem Buchstaben E, dem Erdungssymbol oder gelbgrün bezeichnet ist.
• Schlieben Sie den blauen Draht am Kontakt an, der mit dem Buchstaben N oder schwwarz bezeichnet ist.
• Schlieben Sie den braunen Draht am Kontakt an, der mit dem Buchstaben L oder rot bezeichnet ist.

Falls Sie einen 13A-Stecker (B.S.1363) oder einen anderen Stecker verwenden, muss entweder der Stecker oder der Verteiler eine 5A-Sicherung aufweisen.

ALLGEMEINE INSTALLATIONSANWEISUNGEN

Fuhren Sie die Mikrofonkabel NICHT in der Nane von Stromleitungen, Daten- oder Telefonkabeln oder 100V-Leitungen.

Fuhren Sic die 100V-Kabcl NICT in der Nacn von Daten- oder Telcfonkabln oder anderen Schwachstromkabln.

Falls Sie 100V-Leitungen verwenden, ÜBERSCHREITEN SIE 90% der Ausgangsleistung des Verständers (nur für Sprache)

NICT.

Falls Sie 100V-Leitungen verwenden, ÜBERSCHREITEN SIE 70% der Ausgangsleistung des Verständers (für laute Hintergrundmusik) NICHT.

Verwenden Sie für Hintergrundmusik KEINE Laatsprecher mit Hohlwinkel, sofern diese zu dieser Zweck nicht eigens bestimmt sind.

VERWENDEN SIE KEINE ADAPTER für das Mikrofonkabel (falls dies unvermeidlich ist, verwenden Sie gut abgeschirmte Konnektoren - z.B. vom XLR-Typ).

Bei langen Mikrofonkabeln, die Sie am symmetrischen Eingang anschließen, verwenden Sie IMMER einen symmetrischen Stecker oder einen Stecker mit beweglicher niedriger Impedanz, der für Mikrofone bestimmt ist.

Für die Stromspeisung der Laatsprecher verwenden Sie IMMER Kabel mit doppelter Isolation, wie sie für Hauptstromleitungen verwendet werden.

Alle Lautsprecher MUSSEN an die Phase angeschlossen sein.

Bevor Sie die Laufsprecherkabel am Veränderer anschließen, VERGEWISSENS SIE SICH, dass in diesen Leitungen keine Kurzschlüsse sind.

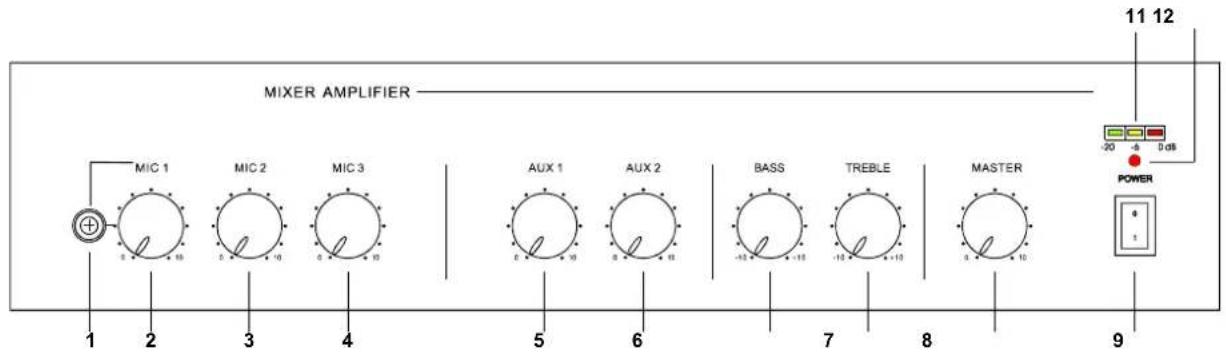

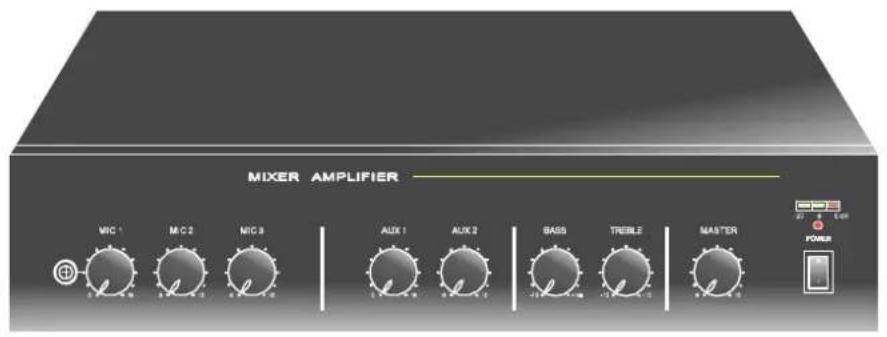

VORDERSEITE Mischversteller

1. Eingang Mic 1 (Telefon) 7. Basse
2. Lautstärkeregelung Mic 1 8. Hohen
3. Lautstärkeregelung Mic 2	9. Hauptlautstärkeregelung
4. Lautstärkeregelung Mic 3 10. EIN/AUS-Schalter
5. Lautstärkeregelung Aux 1 11. LED-Anzeige des Ausgangspegels
6. Lautstärkeregelung Aux 2 12. LED-Anzeige für EIN/AUS

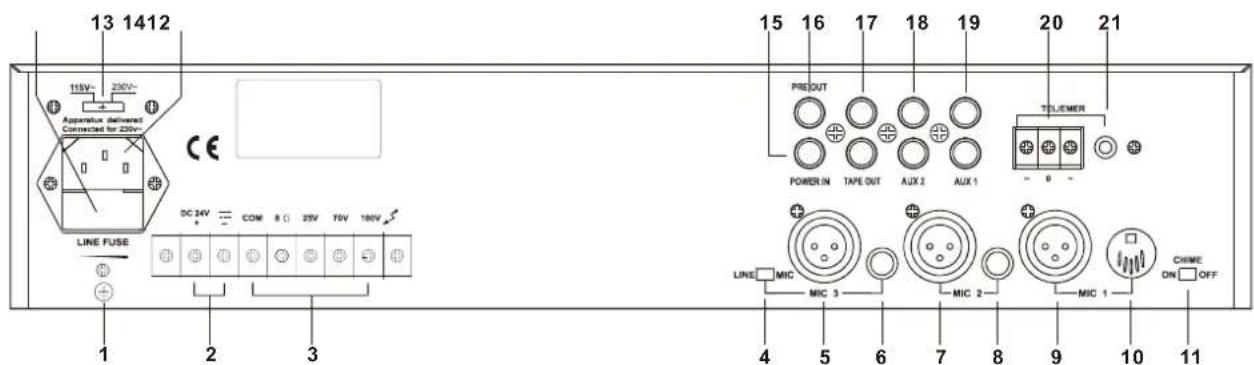

RÜCKSEITE

1. Erdungsschraube	12. Halter ~ Sicherungen
2. Klemmen für den Anschluss einer Gleichstromquelle	13. Spannungsumschafter (115V/230V)
3. Klemmen für Laufsprecherkabel	14. Stromkabelanschluss
4. Umschalter des Eingangs Mic3 (Line / Mic)	15. Speisungseingang (RCA-Audio)
5. Eingang Mic3 (XLR / symmetrisch)	16. Ausgang Pre (RCA-Audio)
6. Eingang Mic3 (Telefon / symmetrisch)	17. Ausgang Tape (2X RCA-Audio)
7. Eingang Mic2 (XLR / symmetrisch)	18. Eingang Aux2 (2X RCA-Audio)
8. Eingang Mic2 (Telefon / symmetrisch)	19. Eingang Aux1 (2X RCA-Audio)
9. Eingang Mic1 (XLR / symmetrisch)	20. Klemmen für Eingang TEL / EMER
10. Eingang Mic1 (DIN / symmetrisch)	21. Eingangsregelung TEL / EMER
11. Läuten EIN/AUS

Stromanschluss

Der Transformer kann 115V oder 230V aufnehmen. Auf der Geräterückseite stellen Sie die gewünschte Stromnetzspannung mit dem Schieberegler ein. Die Herstellervoreinstellung ist 230V

Anschlieben einer Batterie (24V =)

Falls Sie externe Batterien verwenden, erden Sie den Veränder mithilfe der Erdungsschraube, dess konnen hohe Spannungen auftreten. Durch die Erdung des Gerätegehäuses erzielen Sie eine größere Stabilität des Systems.

HINWEIS: Das Anschlusskabel muss eine serielle Sicherung aufweisen, undzar eine Momentssicherung (30 W: 5 A, 60 W: 8A, 120W : 15 A). Beim Batterieanschluss muss die richtige Polaritat eingehalten werden.

Anschlieben von Mikrofonen

Für Mic1 konnen Sie entweder den Eingang auf der Gerätevorderseite verwenden (symmetrischer Stereo-Jack, 6,35 mm) oder die Eingänge auf der Geräterückseite für einen XLR- oder DIN-Stecker (wahlweise mit Mischleistung). Das Schaltschema ist wie folgt:

XLR (symmetrisch)

Stift 1: Abschirmung (Schutzerdung)

Stift 2: Signal (Spannung)

Stift 3: Rücksignal

DIN (symmetrisch)

Stift 1: Signal (Spannung)

Stift 2:Erde

Stift 3: Rücksignal

Stift 4: Prioritätsregelung

Stift 5:Erde

6.35mm Stereo-Jack (symmetrisch)

1: Signal (Spannung)
2: Rücksignal
3: Abschirmung (Schutzerdung)

Der Mic1-Eingang hat die Priorität VOX (Stimme), und unterrückt sowohl das Eingangssignal von Mic2-3 als auch das von Aux 1-2, den Eingang TEL/EMER UNDERDRÜCKT er jederch NICT.

Die Eingänge Mic1-3 haben XLR- und DIN-Eingänge, sowie einen Telefoneingang mit wahlweiser Mischleistung, der sich auf der Geräterückseite befindet (Anschlüsse wie oben). Die Mischleistung ist vom Hersteller voreingestellt und kann wie folgt eingeschaltet werden:

1. Stecken Sie das Stromkabel aus () .
2. Nehmen Sie die obere Geräteabdeckung ab.
3. Bringen Sie die Verbindungsstifte (SW102) auf der Leiterplatte hinter der Buchse des XLR-Mikrofoncingangs an.
4. Schlieben Sie mit dem schwarzen Kurzschlussstecker den mittleren Stift und die Position ON (EIN) zusammen.Jetzt ist die Mischleistung eingeschaltet.

Läuten

Schalten Sie den Schalter für Läuten (EIN/AUS) auf der Geräterückseite ein (ON) und schlieben Sie die Stiffe 4 und 5 der DIN-Buchse oder die Fassung und den Ring der Mic 1-Buchse kurz. jetzt ist die Funktion „Läuten“ aktiviert (Signal „Bim-Bam“, der auf Anrufe aufmerksam macht). Die Lautlautstärke ist vom Hersteller voreingestellt und eignet sich für die meisten Situationen.

Telefonbuchse

Dieser Eingang dient Notrufen und Notsignalen. Die Einstellung der Hauptlautstärkeregelung hat keinen Einfluss darauf. Der Eingangspegel kann mithilfe des Reglers auf der Geräterückseite eingestellt werden. Der Eingang TEL hat die höste Priorität und unterrückt alle anderen Eingänge.

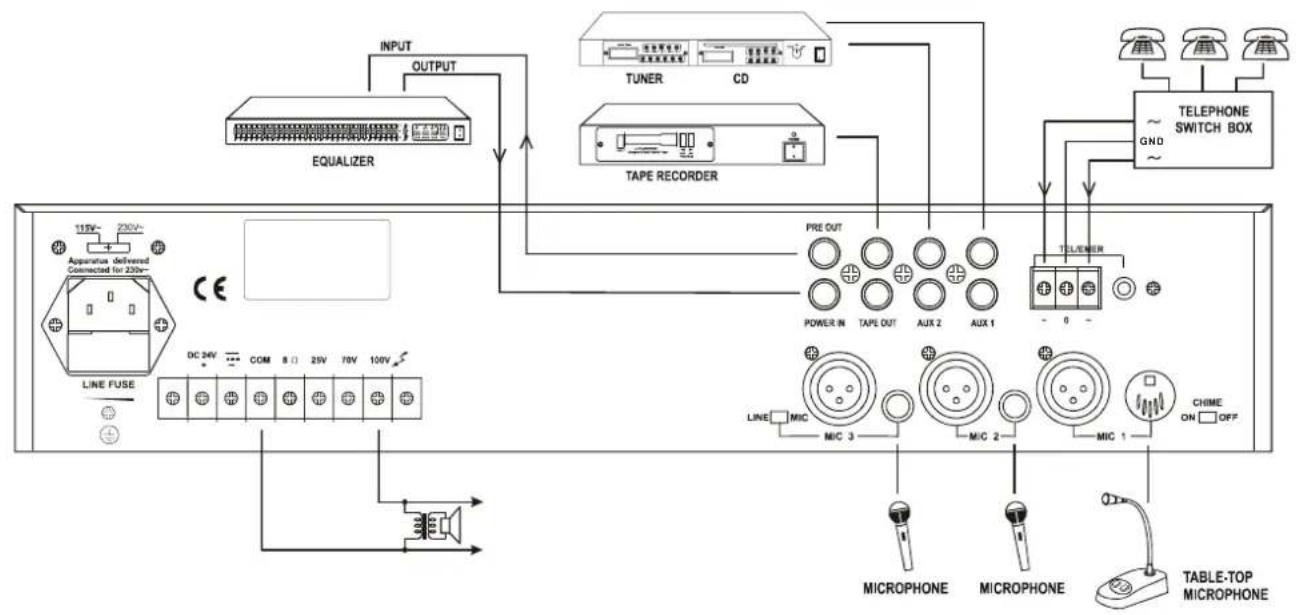

Anschlieben von Zusatzgeräten (Aux)

Der Verstärker besitz zwei Eingänge für Zusatzgeräte. Hier konnen Sie beispielsweise Tuner, CD-Abspielgeräte oder Tapedecks anschließen. Die Lautstärke jeder Eingangs wird individuell geregelt. Drehen Sie den Lautstärkeregler im Uhrzeigersinn, um die Lautstärke zu erhöhen; im Gegenuhrzeigersinn senken Sie die Lautstärke. Die Aux-Eingänge besitzen RCA-Audiobuchsen. Das Gerät hat zwei solche Buchsen, die intern zusammengeschlossen sind. So konnen Sie Signale in Stereo einspeisen, ohne dass ein spezielles Kabel notwendig ware. Sie sollenn sich aber beim Hersteller vergewissem, dass für das Quellgerät zulässig ist, wenn der linke und der rechte Kanal solcherart parallel angeschlossen werden.

RCA-Audio-Buchsen

Fassung: Abschirmung (Schutzerdung)

Stift: Signal

Ausgang zu Tapedeck

These standardmäßigen RCA-Audio-Buchsen gewährleisten den gemischten Ausgang zu Tapedecks oder Tonbandgräten.

Buchsen Power In und Pre Out

Sie dieren dem Leiten des Signals des elektronischen Teils des Mischpults/Vorverstärkers zum Teil des Leistungsverträkrs. Beim normalen Betrieb des Geräts als einem Mischpult/Verträker muss den Buchsen zusammengeschlossen sein. Falls Sie in Ihr Soundsystem einen Kompressor/Begrenzer, einen Equilizer oder ein anderes Tonverarbeitungsgerät verwenden, schlieben Sie den Ausgang "PRE OUT" am Eingang desses externen Geräts an und den Ausgang dieser externen Geräts an der Buchse "POWER IN" an. In dieser Signalkette wird der Ausgang "PRE OUT" von der Toneinstellung und der Einstellung des Hauptlautstärkereglers des Verträkers geregelt.

Anschlieben der Laufsprecher

Der Veränder hat vier verschiedene Typen von Ausgangssignalen zu Lautsprechern: 100V-, 70V-, 25V-Signal und Signal mit niedriger Impedanz. Es konnen nicht mehrere Ausgänge gleichzeitig verwendet werden! Versuche, dies zu tun, konnen zu einer Beschädigung des Veränderkers führen.

100V-Leitung

These Laatsprecher werden in Europa möglich für den Ortsundfunk verwendet. Falls der Veränder mit voller Leistung betrieben wird, ist auf den Ausgangsklemmen die Spannung 100V RMS vorhanden. Verwenden Sie bei thisem Ausgang nur Laatsprecher für eine 100V-Leitung. Alle Laatsprecher sollen parallel angeschlossen sein und die Summe der Leistung aus den einzelnen Laatsprechem darf wegen deren Natur und der Impedanz des Transformers die Nennleistung des Veränderers nicht überschreiben. Wenn das eingespiesene Signal Musik enthalt, wird empfehlen, den Veränderer nur mit bis zu 70% der Nennleistung zu betreiben.

70V/25V Line

Dieses System wird*häufig in den USA verwendet. Es arbeitet auf demselben Prinzip, wie das 100V-System, außer dass die Nennleistung auf den Ausgangsklemmen des Verständers 70V RMS oder 25V RMS beträgt.

Niedrige Impedanz (8

An thisem Ausgang konnen Sie normale Lautsprecher mit niedriger Impedanz anschließen, wobei die minimale Belastungsimpedanz 8 betragen muss. Falls Sie zwei oder mehr Lautsprecher verwenden, vergewissern Sie sich, dass sie so angeschlossen sind, damit die Belastungsimpedanz zwischen 8 und 16 liegt.

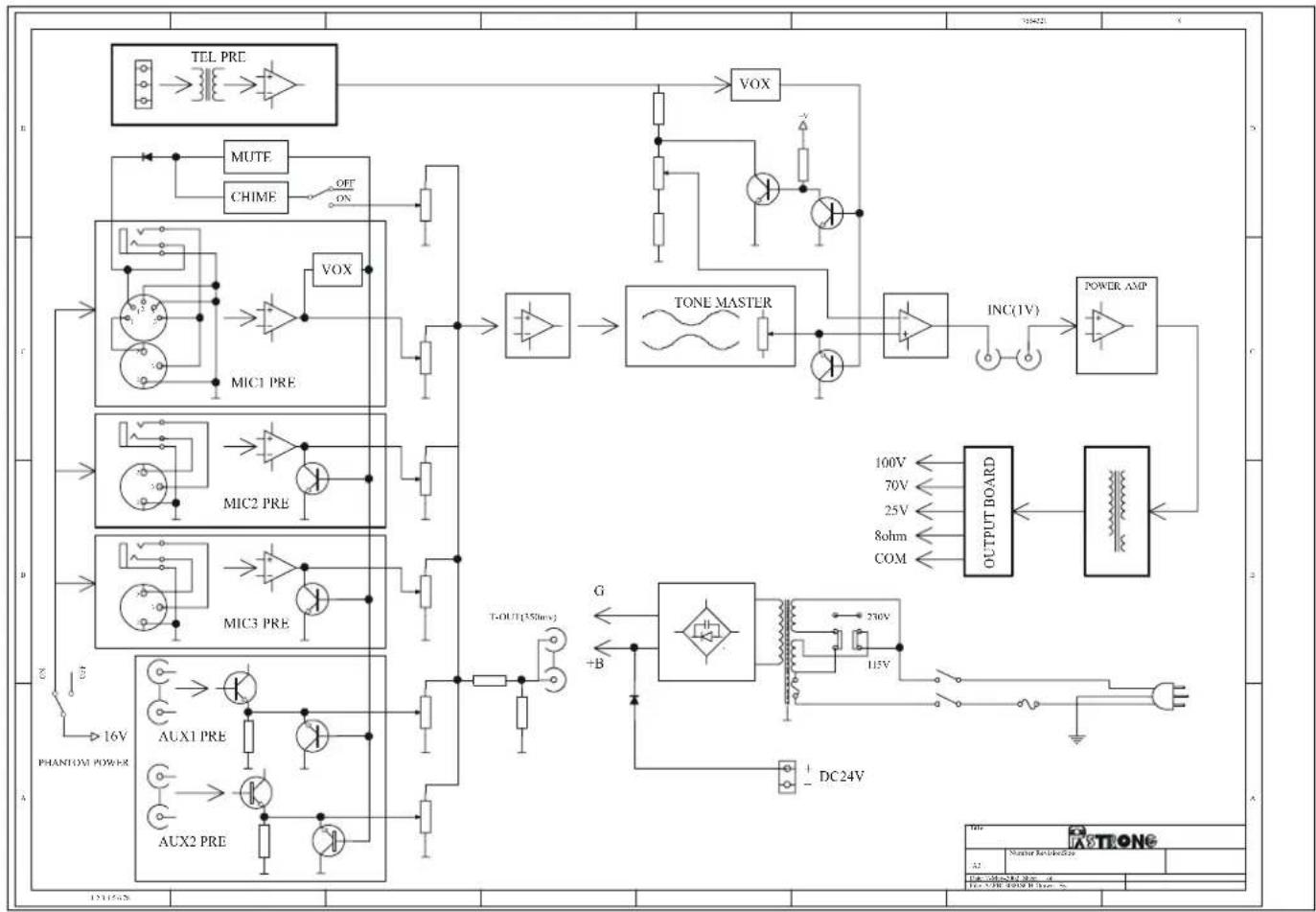

Technische Daten

Art Mischverträger
Typ		HQ-HA30W
Stromversorgung	Netzspannung	115 V / 230 V~, 50 / 60Hz ± 10% umschaltbar
	Batteriespannung	24V= (MAX 10% Abweichung)
Ausgangsleistung	Max.:	45W
	Nennleistung:	30W
Ausgänge		Ausgänge für Laufsprecher: 8Ω,25V,70V,100V Ausgang TAPE Out : 350mV, 4.7KΩ Ausgang Pre Out : 1V, 600Ω
Eingänge		Mic1~3: 1mV,250Ω symmetrisch, mit geregelter Mischleistung Aux1:200mV,47KΩ, unsymmetrisch. Aux2:500mV,47KΩ, unsymmetrisch. Line(Mic3):200mV,47KΩ, symmetrisch. TEL: 0.1~1V,600Ω, regelbar, symmetrisch. Power in:1V,47KΩ, unsymmetrisch.
Frequenzreaktion Mic1~		Mic3: 60Hz ~ 15KHz ± 3dB Aux1~Aux2: 60Hz ~ 15KHz ± 3dB TEL: 100Hz ~ 15KHz ± 3dB
Insgesamt Klirrfactor		Weniger als 1% im 1KHz-Bereich, bei Nennleistung
Rauschabstand Alle Lau		stärkeregler C.C.W.: 75dB in die Nennleistung Mic1 ~ 3: 60dB in die Nennleistung Aux1 ~ 2: 70dB in die Nennleistung TEL: 70dB in die Nennleistung
Bässe/Höhen		Bässe: ±10 dB bei 100Hz Höhen: ±10 dB bei 10KHz
Bedienelemente		Mic1~Mic3: Lautstärkeregelung Aux1~Aux2 Lautstärkeregelung Hauptlautstärkeregelung Bässe/Höhen Regelung des Eingangspegels TEL Umschalter des Eingangs Mic3 (Line-Mic) Läuten EIN/AUS Spanningsumschalter 115V~ / 230V~
Anzeigen		Anzeige EIN/AUS (LED), Ausgangspegelanzeige (3 LEDs)
Verbrauch (~)		100 Watt
Verbrauch (=)		2A
Läuten		Zweitonläuten („Bim-Bam“ macht auf Anruf aufmerksam).
Priorität (VOX)		Prioritätsgebenen (wird für die Eingänge Mic1, 5-Stift-DIN-Buchse, Telefon-und XLR-Buchse verwendet): Tel / Emer Mic1 Mic2 Mic3 Aux/CD 3 2 1 1 1
Maße (H × B × T)		88 ×430 ×260 mm
Gewicht		ca. 6,5 kg
Farbe		schwarz
Aufstellung		Der Verstärkekann auf einem Tisch oder auf einem 50 cm-Ständer aufgestellt werden.
