KÄYTTÖOHJE HA30W HQ

Kuva:HUOM.SAHKOISKUVAARA

ALAVAA

TÄRKEAA

Sähköverkon johtimet on merkitty
vareillä seuraavasti:

Koska tämän laitteen verkkojohdon johtimien varit voivat poiketa liittimen paatteiden varimerkinnoista, on tarpeen menetellä seuraavasti:

• Keltavihrea johdin on liitettäva paatteeseen, joka on merkitty kirjaimella E, maadoituksen symbolilla tai vihreallä tai keltaisella varillä.
• Sininen johdin on liitettäva paatteeseen, joka on merkitty kirjaimella N tai mustalla varillä.
  Ruskea johdin on liitettavä päatteseen, joka on merkitty kirjaimella L tai punaisella varillä.

Keltavihrea: Maadoitus (E)

Sininen: Nolla (N)

Ruskea: Vaihe (L)

YLEISETASENNUSOHJEET

ÄLÄ ASENNA mikrofonijohtoja sähköjohtoen, tiedonsiirto- ja puhelinjohtoen tai 100 V johtoen lahelle.

ÄLÄ ASENNA 100 V johtoja tiedonsiarto- ja puhelinjohtoen tai muiden matalajännitejohtoen lahelle.

Jos käytät 100 V järestelmää, ALYLITÄ 90% tasa vahvistimen ulostulotehosta (vain puhetta varten).

Jos käytät 100 V järestelmää, ALÄ YLITÄ 70% tasa vahvistimen ulostulotehosta (änekastä musiikkitaustaa varten).

ÄLÄ KÄYTÄ musiikkitaustaa varten konkaavikulman omaavia kaiuttimia, ellei kyseisiä kaiuttimia ole tarkoitettu erityisesti tähän käyttoën.

ÄLÄ KYTKE mikrofonijohtoa peräkkain (jos tātā ei voi välttä, käytä oikein suojattua liitintä - esim. typpi XLR).

Käytettäessä tasapainotettuun sisäantuloon liitettäviä pitkä mikrofonjohtoja käytä AINA tasapainotettua päätettä tai mikrofoniin tarkoitettua liikkuvaa matalaa impedansssia käytävää päätettä.

Käytä kaiuttimien verkojohtona AINA kaksoiseristetty pääasähköjohdoissa käytettävän johdon typpista johtoa.

VARMISTA, etta kaikki kaiuttimet on kytketty vaiheeseen.

VARMISTA ennen kaiutinjohtoen liittamista vahvistimeen, ettei johdoissa ole oikosulkua.

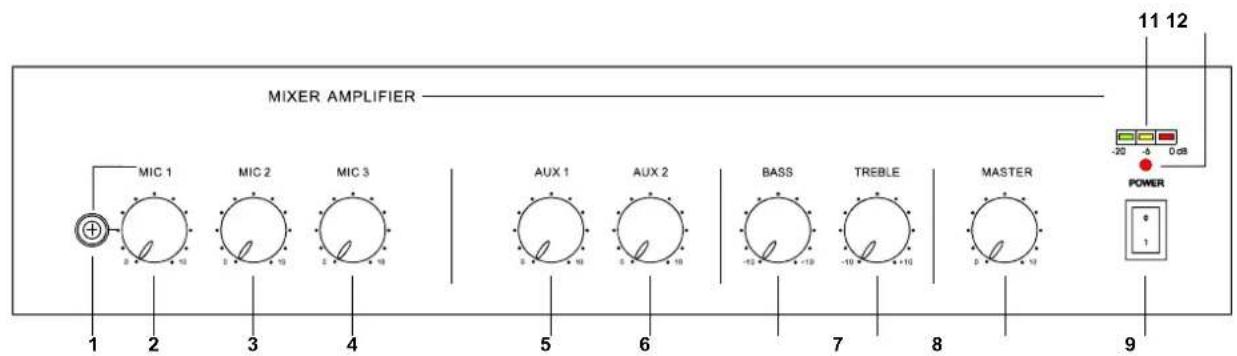

ETUPANEELI

Miksausvahvistin

1. Sisäantulo Mic 1 (Puhelin) 7. Äänensävyn pääsaätö (matalat änet)

2. Äänenvoimakkuuden säätö Mic 1 8. Äänensävyn pääsaätö (korkeat änet)

3. Äänenvoimakkuuden säätö Mic 2 9. Äänenvoimakkuuden pääsaätö

4. Äänenvoimakkuuden säätö Mic 3 10.Virtakytkin

5. Äänenvoimakkuuden säätö Aux 1 11.Ulostulotason ilmaisevat LED diodit

6. Äänenvoimakkuuden säätö Aux 2 12.Virrankytkennän tilan ilmaiseva LED diodi

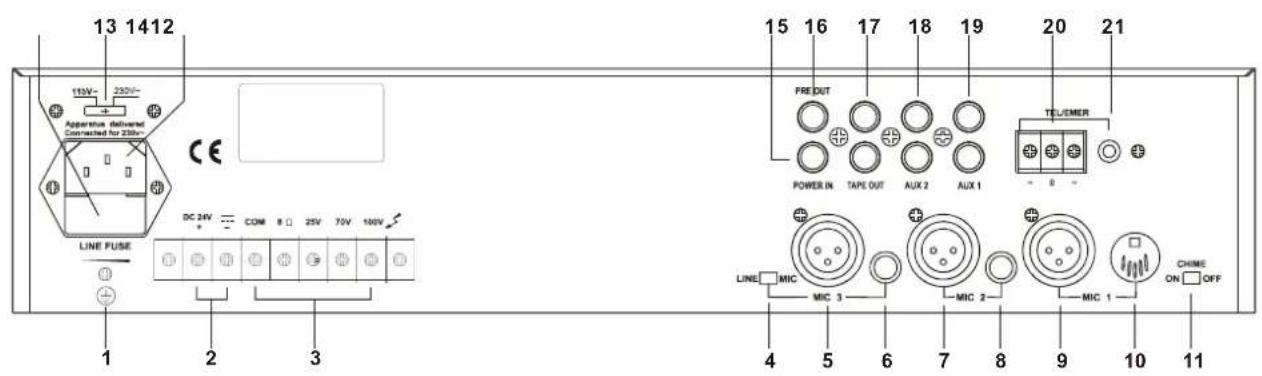

TAKAPANEEL

1. Maadoitusjohtimen kiinnitysruuvi	12. Pidike ~ sulakkeet
2. Liittimet tasavirtalähteen liittämiseen	13. Verkkojännitteen valintakytkin (115V/230V)
3. Liittimet ulostulolle kaiuttimiin	14. Verkkovirran sisääntuloliitin
4. Mic3 sisääntulon valintakytkin (Line / Mic)	15. Sisääntulo ulkoisesta lähteestä (RCA Audio)
5. Sisääntulo Mic3 (XLR / Tasapainotettu)	16. Ulostulo Pre (RCA Audio)
6. Sisääntulo Mic3 (Puhelin / Tasapainotettu)	17. Ulostulo Tape (magnetofoni) (2X RCA Audio)
7. Sisääntulo Mic2 (XLR / Tasapainotettu)	18. Sisääntulo Aux2 (2X RCA Audio)
8. Sisääntulo Mic2 (Puhelin / Tasapainotettu)	19. Sisääntulo Aux1 (2X RCA Audio)
9. Sisääntulo Mic1 (XLR / Tasapainotettu)	20. Sisääntulon liittimet TEL / EMER
10. Sisääntulo Mic1 (DIN / Tasapainotettu)	21. Sisääntulotason säätö TEL / EMER
11. Soittoäinen katkaisin

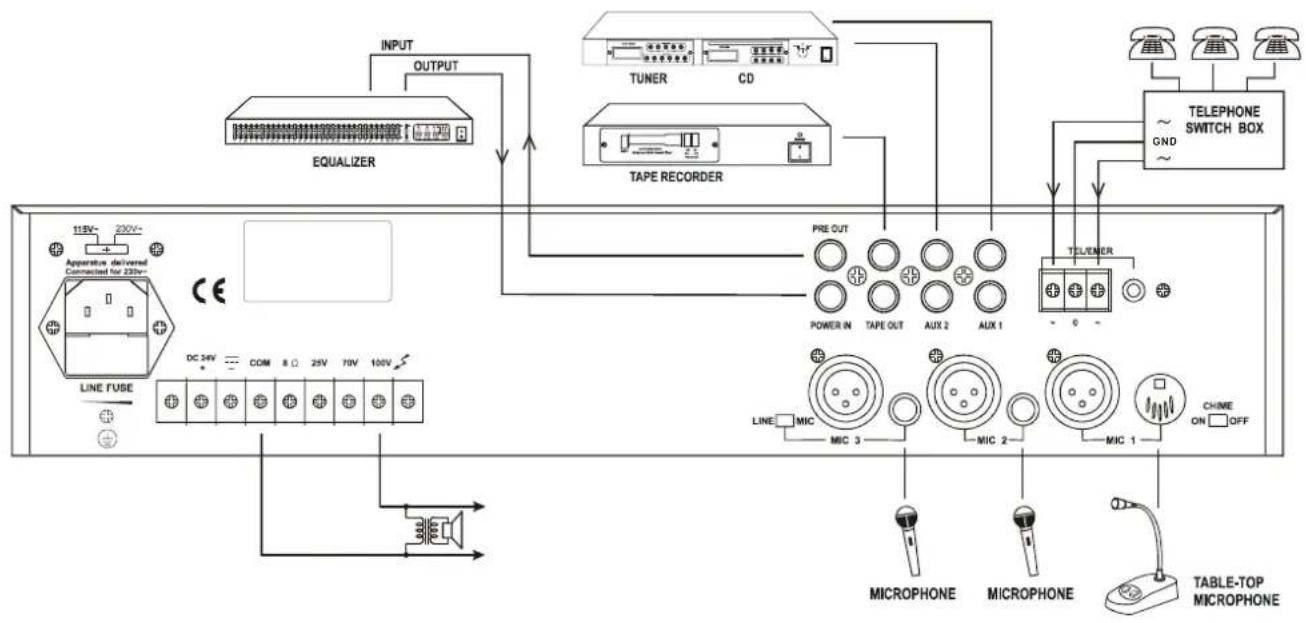

Kuva: telephone switch box - puhlinkeskus, table top microphone - pöytämkrofoni. tape recorder - magnetofoni, INPUT - SISÄÄNTULO, OUTPUT - ULOSTULO

Sähköverkloon liittäminen

Virransyöttömuuntaja on tarkoitettu 115V~ tai 230V~ jannitteelle,

joka valitaan takapaneelissa olevalla valintakytmellä. Vahvistimen tehtaalla

asetettu verkkojannite on 230 V~

Akun liittäminen (24V =)

Käyttaessäulkopuolista akkua maadoita vahvistin ruuvilittimeen kiinnitetyllä johtimella laitteseen tulevan korkean jännitteen vuoksi. Laitteen kotelon maadoittaminen parantaa järjestelmän sähköistä tasapainoa.

HUOM.: Liitosjohto on varustettava sarjakytketyllä pikasulakkeella (30 W: 5 A, 60 W: 8 A, 120 W: 15 A).

Varmista akkua liittäessäsi, etc polariteetti on oikeinpain.

Mikrofonin liittäminen

Sisäantulo Mic1 on joko tasapainotetu jakkityyppinen perusstereoliitin (halkaisija 6,35mm) etupaneelissa tai XLR tai DIN typpinen liitin takapaneelissa (valinnaisella yhdistetyllä teholla). Liitäntä on seuraavanlainen:

XLR (Tasapainotettu)

Pikki 1: Sujoaus (maadoitus)

Piikki 2: Signaali (jannite)

Piikki 3: Signaali (paluu)

DIN (Tasapainotetti)

Piiikki 1: Signaali (jannite)

Pikki 2 : Maadoitus

Piikki 3: Signaali (paluu)

Piikki 4: Prioriteetin ohjaus

Pikki 5 : Maadoitus

6.35mm stereofoninen jakkiliitin (Tasapainotetu)

Kärki: Signaali (jannite)

Rengas:Signaali (paluu)

Holkki: Sujoaus (maadoitus)

Sisäantulolla Mic1 on prioriteetti VOX (puheäni), joka ohittaa sekä sisäantulosignaalin Mic2-3 etta Aux 1-2, mutta EI OHITA sisäantuloa TEL/EMER.

Sisäantuloissa Mic1-3 on valinaisella yhdistetyllä teholla varustetut XLR, DIN liittimet ja puhelinliitin, joka on sijoitetu takpaneeliin (liitäntä kts. edellä). Yhdistetty teho on asetetu tehtaalla ja sen voi kytkeä paälle seuraavalla tavalla:

1. Irrota virtajohto sahkoverkon pistorasiasta ()
2. Poista kotelon yläosa.
3. Sijoita liitospiikit (merkitty SW102) painopiirilevyyä mikrofonisisäantulon XLR liittimelle.
4. Liitä musta oikosulkupistoke keskipiikkiin ja asentoon ON (paallä), jolloin yhdistetty teho kytkeytyy paalle.

Soittoaani

Kytke takapaneelissa oleva soittoänen katkaisin pälle (ON) ja oikosulje DIN liittimen piikit 4 ja 5 tai oikosulje Mic 1 pistokkee holkki ja rengas. Niin aktivoituu soittoänitoiminto (signaali „Bim-Bam“, joka ilmoittaa tulevan puhelun). Soittoänen voimakkuus on asetetu tehtaalla ja se on sopiva yleiseen käytöön.

Liitin puhelimen liittämista varten

Täm sisaantulo on tarkoitetu hatailmoitukulle/signaaleille eikä aenenvoimakkuuden paasadin vaikuta sihen. Sisaantulotasoa voi saatta takapaneelissa olevalla saatimell. TEL sisaantulolla on korkein prioriteetti ja se ohittaa kaikki mutsisaantulot.

Lisälitteen liittäminen (Aux)

Vahvistimessa on kaksi sisäantuloa lisälitteiden liittämista varten, joita voidaan käyttaa eri signaalilähteiden, kuten esim. radiovastaanottimen, CD soittimen tai kasettisoittimen liittamiseen. Sisäantulojen äenenvoimakkuudet voi säätäa toisistaan riippumattomasti. Kännnettäessä äenenvoimakkuuden säädintä myotäpaïvaan äni voimistuu ja vastapäivän kännnettäessä heikkenee.

Aux sisäantuloliittimet ovat RCA Audio perusliittimiä. Laite on varustetu kahdella sisäisesti yhteenliitetyllä liittimellä. Siksi on mahdollista käyttaa stereofonista signaalilähdettä ilman erityisen kaapelin käyttoa, mutta on hyvä varmistaa signaalilähteen valmistajalta, ettei käytötapa, jossa vasen ja oikea ulostulokanava kytketaän rinnakkain, vahingoita laitetta.

RCA Audio liittimet (pistokkeet)

Holkki: Sujoaus

Pikki: Signaali

Ulostuloliitin magnetofonin liittämseen

Nämä RCA audio perusliittimet ovat sekoitettua ulostuloa varten, joka sopii nauha- tai kasettimagnetofonin liittämseen.

Power In ja Pre Out liittimet

Liittimet on tarkoitettu signaalille miksauspöydän/esivahvistimen elektronisesta osasta lisävahvistinosaan. Käytettäessä laitetta ravalliseen tapaan miksauspöytä-/vahvistimena on liittimien olttamien oltava peräkkain kytketyt. Jos äänijärestelmässä käytetään kompressoria/rajoitinta, tasapainoitinta tai jotain muuta ulkoista signaalinkäsittelylaitetta, liita ulostulo "PRE OUT" ulkoisen laitteen sisäantuloon ja ulostulo ulkoisesta laitteesta liittimeen "POWER IN". "PRE OUT" ulostuloa hallitaan signaliketjussa äenensäyn säädöllä ja äenenvoimakkuuden pääsaadöllä.

Kaiuttimien liittäminen

Vahvistimessa on neljä erilaista ulostulotyyppiä signaalille kaiuttimiin: ulostulot 100 V, 70 V ja 25 V johdoille ja ulostulo matalalla impedanssilla. Useampaa ulostuloa ei voi käyttaa samanaikaisesti (vain yhtä) ja ritys käyttaa samanaikaisesti kahta tai useampaa sisäantuloa voi vahingoittaa vahvistinta.

100V järestelmä

Näitä kaiuttimia käytetään useimmin Euroopassa paikallisradioiden verkoissa. Jos vahvistinta käytetään tāydellā teholla, on ulostulolittimissä 100 V RMS jännite. Liītā tāhān uostuloon vain 100 V järjestelmään tarkoitetut kaiuttimet. Kaikki kaiuttimet on kytkettāvā rinnakkain ja yksittäisten kaiuttimien uostulotehon summa ei kaiuttimen luonteen ja muuntajan impedanssin vuoksi saa ylittä vahvistimen nimellistehoa. Käytettaessä musikkisignaalilähteita on suositeltavaa, ettei vahvistinta rasiteta enempää kuin 70% nimellistehosta.

70V/25V Line

Tämä järestelmä on tavallinen USA:ssa. Se toimii samalla periaatteella kuin 100V järestelmä sillä erolla, etta nimellisteho vahvistimen ulostuloliittimissä on 70 V RMS tai 25 V RMS.

Matala impedanssi (8Ω)

Tämü ulostulo mahdollistaa tavallisten kaiuttimien liittämisen matalalla impedanssilla, jolloin rasituksen vahimmäisimpedansssin on oltava 8 Ω. Jos kaytā kahta tai useampaa kaiutinta, varmista niiden liittäminen niin, etta rasituksen impedanssi on 8Ω ja 16Ω valillä.

Tekniset tiedot

Laite Miksausvah		hvitin
Tyyppi		HQ-HA30W
ttö	Verkkojännite 115	V/230 V~, 50/60Hz ± 10% valinta Virran-syö
	Akun jännite 24 V=	(MAX 10% poikkeama)
Ulostuloteho	Max.:	45W
	Nimellinen:	30W
Ulostulot Ulostulot		kaiuttimin: 8Ω,25V,70V,100V Ulostulo TAPE Out: 350mV, 4.7KΩ Uostulo Pre Out: 1V, 600Ω
Sisääntulot		Mic1~3: 1mV,250Ω tasapainotettu, valinaisella yhdistetyllä teholla. Aux1:200mV,47KΩ, tasapainottamaton. Aux2:500mV,47KΩ, tasapainottamaton. Line(Mic3):200mV,47KΩ, tasapainotettu. TEL: 0.1~1V,600Ω, säädettävä, tasapainotettu. Power in:1V,47KΩ, tasapainottamaton.
Taajuusvaste Mic1~M		Mic3: 60Hz ~ 15KHz ± 3dB Aux1~Aux2: 60Hz ~ 15KHz ± 3dB TEL: 100Hz ~ 15KHz ± 3dB
Harmoninen kokonaisväristymä		Alle 1% 1Khz alueella, nimellisteholla
Signaali/kohina etäisyss Ka		ikki änenvoimakkuuden säätimet C.C.W.: 75dB nimellistehoon saakka Mic1 ~ 3: 60dB nimellistehoon saakka Aux1 ~ 2: 70dB nimellistehoon saakka TEL : 70dB nimellistehoon saakka
Äänensäyn säätö Mata		lat änet: ±10 dB, 100Hz Korkeat änet: ±10 dB, 10KHz
Hallintalaitteet Mic1~M		Mic3 änenvoimakkuuden säätö Aux1~Aux2 änenvoimakkuuden säätö Äänenvoimakkuuden pääsäätö Äänensäyn säätö (matalat, korkeat äenet) TEL sisääntulotason säätö Mic3 sisääntulon valintakytkin (Line-Mic) Soittoänen kytkentä Jännitteen valintakytkin 115V~ / 230V~
Merkkivalot Virran m		erkkivalo (LED), ulostulotason merkkivalot (3 LED diodia)
Kulutus (~virta)		100 wattia
Kulutus (=virta)		2 A
Soittoäni Kaksisä		yinen soittoäni (signaali Bim-Bam, joka ilmoittaa tulevan puhelun).
Prioriteetti (VOX)		Prioriteetin taso (käytetään Mic1:Ile, 5-piikkinen DIN liitin, puhelinliitin tai XLR liitin) Tel / Emer Mic1 Mic2 Mic3 Aux/CD 3 2 1 1 1
Mitat (K × L × S)		88 x430 x260 mm
Paino		noin 6.5kg
Väri		Musta
Asennusmahdollisuudet		Vahvistin voidaan sjoittaa pöydälde tai 19" (50 cm) telineelle
