MODE D'EMPLOI HA60W HQ

Notice d'utilisation et d'installation

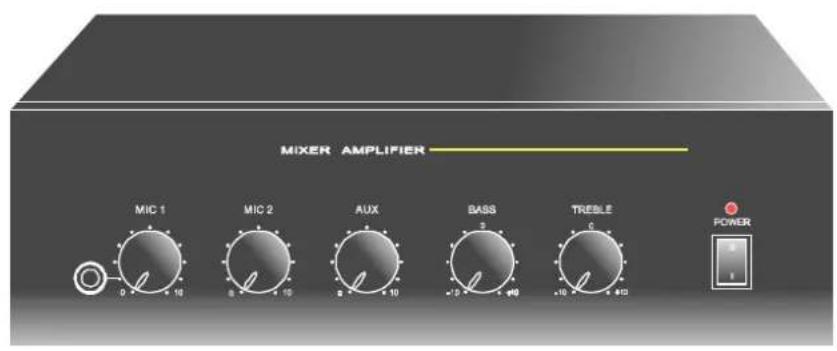

MIXER AMPLIFIER MIC 1 MIC 2 AUX BASS TRESLE POWER 0 10 8 10 3 49 6 80

Pour les modèles:

- HQ-HA60W

ATTENTION:CET APPAREIL DOIT ETRE MIS A LA TERRE

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

IMPORTANT

Les fils composants le câble secteur respectent le code de couleur suivant :

Vert et Jaune: Terre (E)

Bleu: Neutre

Marron : Phase (L)

Si les couleurs des fils composants le câble secteur de votre appareil ne correspondent pas à celles de votre installation électrique, veuillez procéder comme suit::

- Le fil Vert et jaune du câble secteur doit être relié au niveau de la prise secteur de l'installation électrique sur le plot ou est d'indiqué la lettre E ou le symbole de terre ou alors sur le plot ou est banché le fil vert et jaune.

- Le fil bleu du câble secteur doit être relié au niveau de la prise secteur de l'installation électrique sur le plot ou est indiqué la lettre N ou alors sur le plot ou est branché le fil noir. (N)

- Le fil marron du câble secteur doit être relié au niveau de la prise secteur de l'installation électrique sur le plot ou est indiqué la lettre L ou sur le plot ou est branché le fil rouge

- Si une prise de 13 Ampères ( B.S.1363 ) ou n'importe quel autre type de prise est employé, un fusible de 5 Ampères doit être monté dans la prise ou sur le tableau électrique.

INSTALLATION

NE PAS mettre le câble du microphone près de câbles secteur, de transmission de data, de téléphone ou de câble pour liaison 100V.

NE PAS mettre le câble de liaison 100V près de câbles de transmission de data, de téléphone ou tous câbles traversés par une basse tension.

NE PAS utiliser plus de 90% de la puissance de sortie de l'amplificateur si vous utilisez les sorties de lignes 100V ( voix uniquement ).

NE PAS utiliser plus de 70% de la puissance de sortie de l'amplificateur si vous utilisez les sorties de lignes 100V (musique de fond a niveau élevée).

NE PAS utiliser de gros haut-parleur pour la music de fond sauf si ceux-là sont spécialement étudiés pour cette utilisation.

EVITER de prolonger le câble du microphone, et si cela est inévitable, assurez vous de bien utiliser les bons connecteurs et de respecter leurs câblages, ex : XLR.

TOUJOURS utiliser un microphone a basse impédance flottante ou symétrique permettant d'être utilisé sur de grandes longueurs de câble.

TOUJOURS utiliser du câble double blindages pour la liaison des haut-parleurs.

ASSUREZ-VOUS que tous les haut-parleurs soient en phases.

ASSUREZ-VOUS qu'il n'y a pas de court-circuit sur la ligne des haut-parleurs avant de les relier à l'amplificateur.

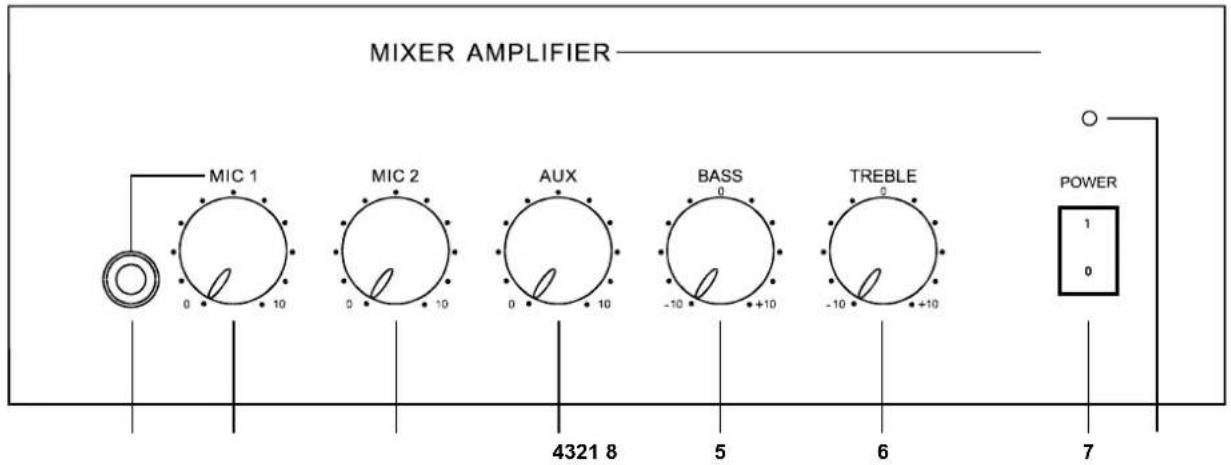

FACADE AVANT

Amplificateur-Mixeur

MIXER AMPLIFIER MIC 1 MIC 2 AUX BASS TREBLE POWER 4321 8 5 6 7

1. Mic 1 Entée (Jack) 5. Réglage des graves (Bass)
2. Mic 1 Réglage du volume (Micro 1) 6. Réglage des aigues (Treble)
3. Mic 2 Réglage du volume (Micro 2) 7. Interrupteur Marche/Arrêt
4. Aux Réglage du volume (Source auxiliaire) 8.	LED indicatrice Marche/Arrêt

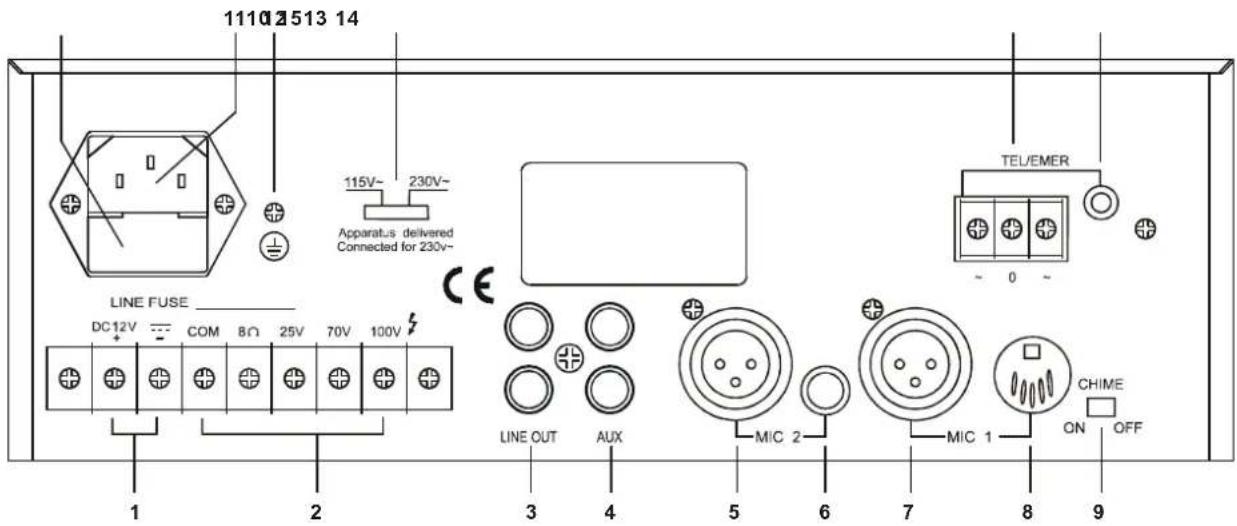

FACE ARRIERE

11102513 14 115V~ 230V~ Apparatus delivered Connected for 230v~ LINE FUSE _ DC12V COM 8Ω 25V 70V 100V TELEMER ~ 0 ~ LINE OUT AUX MIC 2 MIC 1 CHIME ON OFF 1 2 3 4 5 6 7 8 9

1. Sortie alimentation 12 volts DC	9. Interrupteur Marche/Arrêt Chime
2. Connecteur pour branchements Haut-Parleurs	10. Support Fusible AC
3. Sortie Ligne (2 x RCA)	11. Fiche entrée secteur
4. Entrée Auxiliaire (2 x RCA)	12. Vis de liaison de mise à la terre
5. Entrée Mic2 (XLR / Balanced, symétrique)	13. Sélecteur tension d'alimentation(115V/ 230V)
6. Entrée Mic2 (Jack / Balanced, symétrique)	14. Entrée TEL / EMER
7. Entrée Mic1 (XLR / Balanced, symétrique)	15. Contrôle du niveau d'entrée TEL / EMER
8. Entrée Mic1 (DIN / Balanced, symétrique)

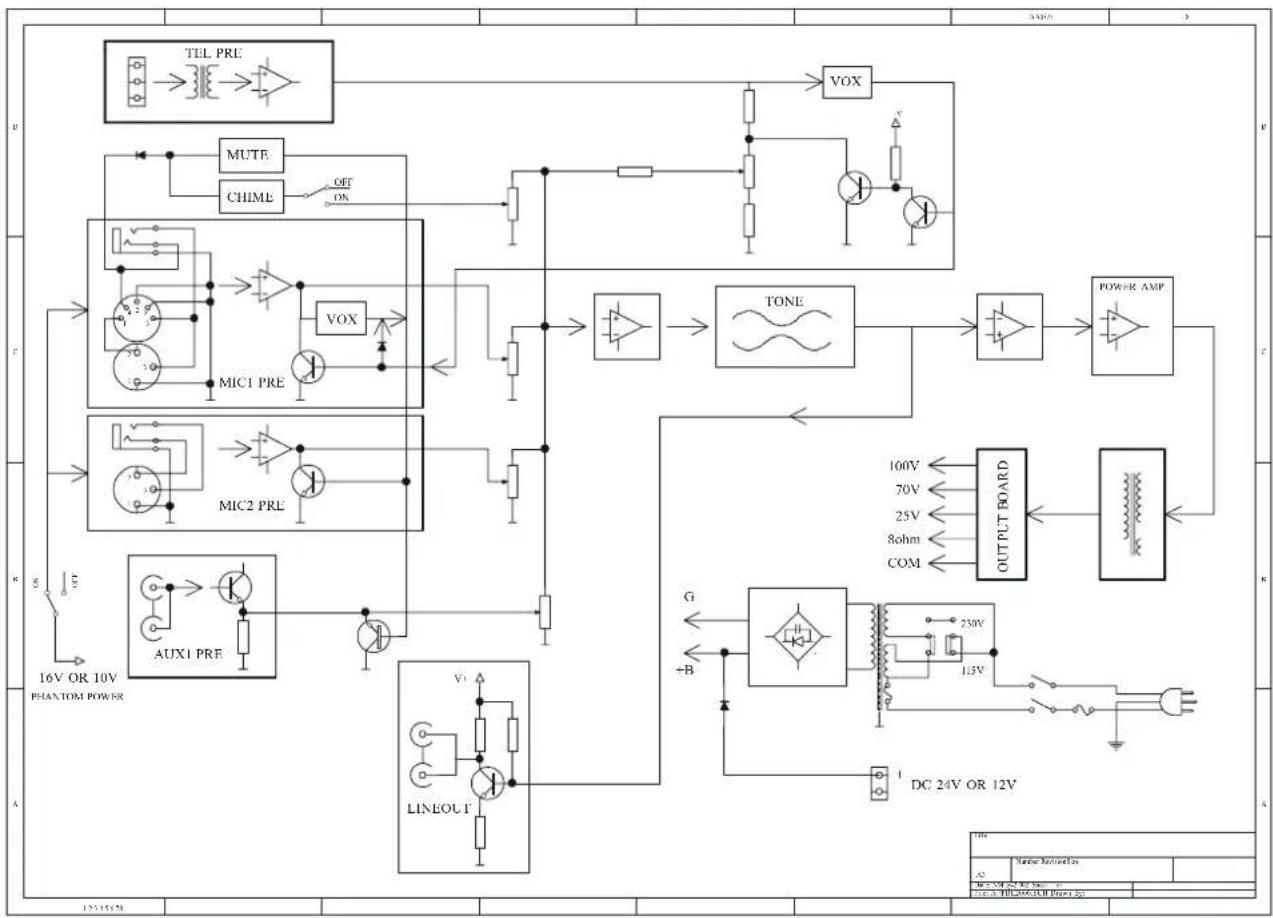

    subgraph_Panel_A["16V OR 10V PHANTOM POWER"]
        A1["TEL PRE"] --> B1["VOX"]
        A2["MUTE"] --> B2["OFF ON"]
        A3["CHIME"] --> B3["OFF ON"]
        B1 --> C1["POWER AMP"]
        B2 --> C1
        B3 --> C1
        C1 --> D1["OUTPUT BOARD"]
        D1 --> E1["DC 24V OR 12V"]
        E1 --> F1["Output Board"]
        F1 --> G1["G"]
        F1 --> H1["B"]
        F1 --> I1["+B"]
        I1 --> J1["LineOUT"]
        J1 --> K1["Ground"]
    end
    subgraph_Panel_B["16V OR 10V PHANTOM POWER"]
        A4["AUXI PRE"] --> B4["VOX"]
        A5["MIC1 PRE"] --> B5["OFF ON"]
        A6["MIC2 PRL"] --> B6["OFF ON"]
        B6 --> C6["Power AMP"]
        C6 --> D6["Output Board"]
        D6 --> E6["DC 24V OR 12V"]
        E6 --> F6["Output Board"]
        F6 --> G6["G"]
        F6 --> H6["B"]
        F6 --> I6["+B"]
        I6 --> J6["LineOUT"]
        J6 --> K6["LineOUT"]
        K6 --> L6["Ground"]
    end
    subgraph_Panel_C["16V OR 10V PHANTOM POWER"]
        M1["TERIOR"] --> N1["OFF ON"]
        O1["THYND"] --> N2["OFF ON"]
        P1["THYND"] --> N3["OFF ON"]
        Q1["THYND"] --> N4["OFF ON"]
        R1["THYND"] --> N5["OFF ON"]
        S1["THYND"] --> N6["OFF ON"]
        T1["THYND"] --> N7["OFF ON"]
        U1["THYND"] --> N8["OFF ON"]
        V1["THYND"] --> N9["OFF ON"]
        W1["THYND"] --> N10["OFF ON"]
        X1["THYND"] --> N11["OFF ON"]
        Y1["THYND"] --> N12["OFF ON"]
        Z1["THYND"] --> N13["OFF ON"]
        AA1["THYND"] --> N14["OFF ON"]
        AB1["THYND"] --> N15["OFF ON"]
        AC1["THYND"] --> N16["OFF ON"]
        AD1["THYND"] --> N17["OFF ON"]
        AE1["THYND"] --> N18["OFF ON"]
        AF1["THYND"] --> N19["OFF ON"]
        AG1["THYND"] --> N20["OFF ON"]
        AH1["THYND"] --> N21["OFF ON"]
        AI1["THYND"] --> N22["OFF ON"]
        AJ1["THYND"] --> N23["OFF ON"]
        AK1["THYND"] --> N24["OFF ON"]
        AL1["THYND"] --> N25["OFF ON"]
        AM1["THYND"] --> N26["OFF ON"]
        AN1["THYND"] --> N27["OFF ON"]
        AO1["THYND"] --> N28["OFF ON"]
        AP1["THYND"] --> N29["OFF ON"]
        AQ1["THYND"] --> N30["OFF ON"]
        AR1["THYND"] --> N31["OFF ON"]
        AS1["THYND"] --> N32["OFF ON"]
        AT1["THYND"] --> N33["OFF ON"]
        AU1["THYND"] --> N34["OFF ON"]
        AV1["THYND"] --> N35["OFF ON"]
        AW1["THYND"] --> N36["OFF ON"]
        AX1["THYND"] --> N37["OFF ON"]
        AY1["THYND"] --> N38["OFF ON"]
        AZ1["THYND"] --> N39["OFF ON"]
        BA1["THYND"] --> N40["OFF ON"]
        BB1["THYND"] --> N41["OFF ON"]
        BC1["THYND"] --> N42["OFF ON"]
        BD1["THYND"] --> N43["OFF ON"]
        BE1["THYND"] --> N44["OFF ON"]
        BF1["THYND"] --> N45["OFF ON"]
        BG1["THYND"] --> N46["OFF ON"]
        BH1["THYND"] --> N47["OFF ON"]
        BI1["THYND"] --> N48["OFF ON"]
        BJ1["THYND"] --> N49["OFF ON"]
        BK1["THYND"] --> N50["OFF ON"]
        BL1["THYND"] --> N51["OFF ON"]
        BM1["THYND"] --> N52["OFF ON"]
        BN1["THYND"] --> N53["OFF ON"]
        BO1["THYND"] --> N54["OFF ON"]
        BP1["TOLI OUT"] --> B5
    end

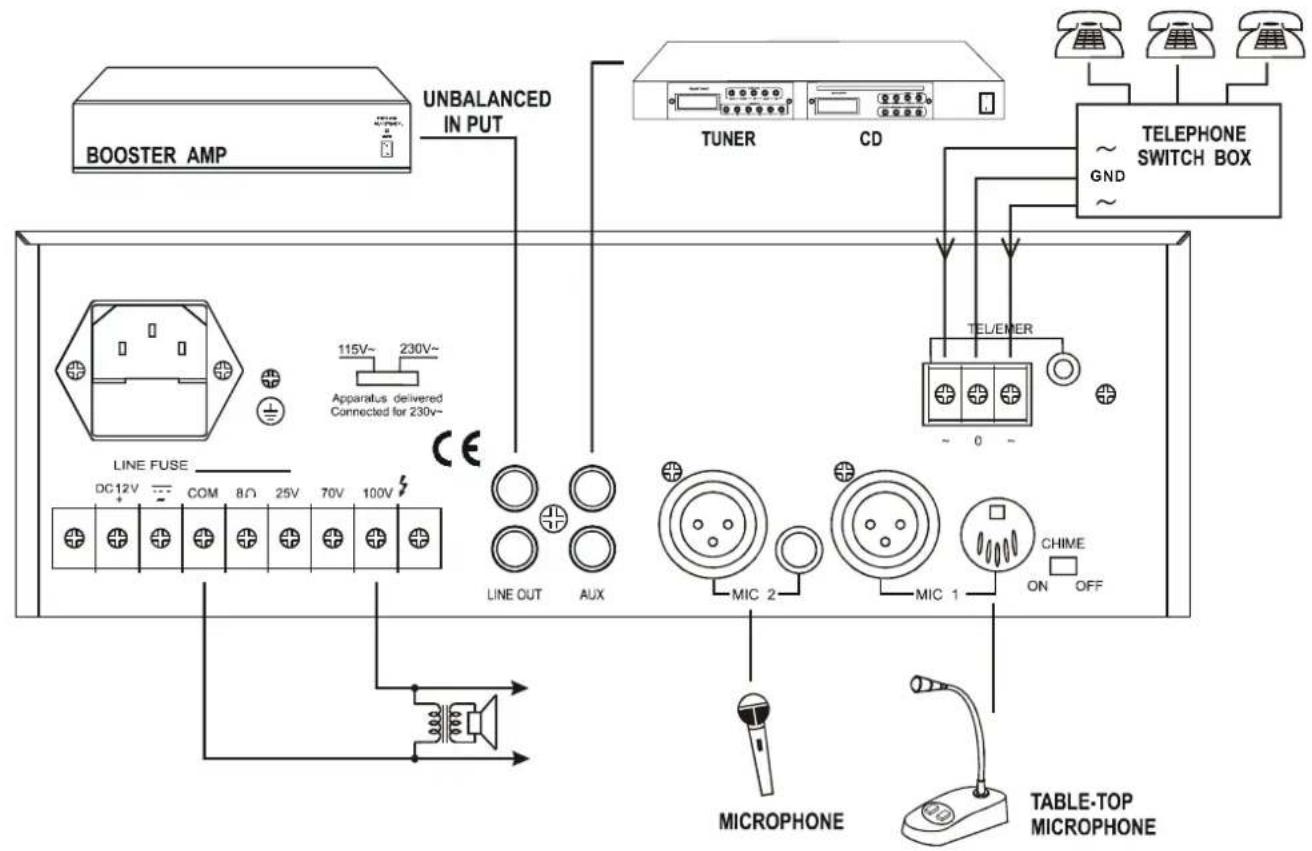


Alimentation

Le transformateur d'alimentation peut être alimenté en 115V AC ou 230V AC, sélectionner la tension à l'aide du commutateur a glissière situé à l'arrière de l'appareil. L'amplificateur accepte des tensions allant jusqu'à 230V AC.

Branchement de batteries (12V DC pour 20W / 40W, 24V DC pour 60W)

Lorsque vous utilisez des batteries externes, reliez l'amplificateur a la terre a l'aide de la vis sur la face arrière, car des hautes tensions sont présentes. La stabilité électrique de l'appareil sera augmenté si le boîtier est relié à la terre.

NOTE: Le câble de raccordement doit être équipé d'un fusible rapide intégré (20W : 6.3A, 40W :10A, 60W : 8A). Lors du branchement à la batterie, vérifiez bien la polarité.

Branchement de Microphone

L'entrée Mic1 est symétrique et se raccorde soit en façade avant à l'aide d'une fiche Jack 6.35 stéréo ou à l'aide d'une fiche XLR ou DIN sur la face arrière de l'amplificateur (Avec sélection d'une alimentation phantom). Le câblage est le suivant:

XLR (symétrique)

Pin1 : masse

Pin2 : Signal (voix)

Pin3 : Signal (retour)

DIN (symétrique)

Pin1 : Signal (voix)

Pin2 : GND

Pin3 : Signal (retour)

Pin4 : Contrôle de Priorité

Pin5 : GND

Jack male 6.35mm Stéréo (symétrique)

Tip : Signal (voix)

Ring : Signal (retour)

Sleeve : masse

L'entrée Mic1 est prioritaire et plus forte que les entrées Mic2 et AUX mais pas sur l'entrée TEL/EMER.

Les entrées Mic1-2 sont XLR, DIN ou Jack avec la possibilité d'activer une alimentation phantom. L'alimentation phantom est réglée d'usine comme indiqué sur le schéma ci-dessus. Elle peut être activée comme suit:

1. Débranchez le câble secteur de l'arrière de l'appareil.
2. Retirez le capot supérieur.
3. Localisez les points de liaison (Marqué SW102) sur le circuit imprimé derrière la fiche microphone XLR femelle.
4. Connectez le fil noir du point central à la position ON afin d'activer l'alimentation phantom.

Chime

Mettez le contacteur chime on/off situé a l'arrière de l'appareil sur la position on et court-circuitez les pin4 et 5 de la fiche DIN femelle ou les pin sleeve et ring de la fiche jack femelle MIC1. Cela activera la fonction chime ( un "Ding-Dong" retentira avant l'arrivée d'un appel ) Le volume du signal chime est pré-réglé d'usine et est adapté pour toutes les applications.

Branchement de téléphone

Cette entrée permet d'obtenir une annonce vocale ou un signal d'urgence. Le niveau de l'entrée peut être réglé grâce au potentiomètre situé à l'arrière de l'amplificateur. L'entrée TEL est prioritaire et prendra le dessus sur toutes les autres entrées.

Branchement Aux

Cette amplificateur est équipé d'une entrée auxiliaire afin de pouvoir utiliser une autre source telle qu'une platine K7, une platine CD ou un Tuner. This amplifier provides an auxiliary input which may be used for connecting other signal sources such as a radio tuner, CD player or cassette player. Tournez le bouton volume AUX dans le sens des aiguilles d'une montre pour augmenter le volume et a l'inverse pour le diminuer.

Les fiches femelles de l'entrée auxiliaire sont des RCA standard, deux fiches RCA femelles sont montées a l'arrière de l'appareil est sont reliées entre elles en interne. Cela vous permet de reliez n'importe qu'elle source stéréo sans être obligé d'utiliser un câble spécial. Toutefois, renseignez vous auprès du constructeur de l'appareil vous servant de source auxiliaire, que celui-ci ne risque aucun dommage si les canaux gauche et droit sont mis en parallèle.

Câblage des fiches RCA

Sleeve: masse

Pin: Signal

Branchement de la sortie Ligne

Cet amplificateur est équipé de deux sorties ligne afin de relier un autre amplificateur ( booster ) dans le cas ou une amplification supplémentaire soit nécessaire. La liaison se fait grâce aux deux fiches RCA femelles située a l'arrière de l'appareil ( voir ci-dessus ).

Branchement des haut-parleurs

Cet amplificateur permet le branchement de quatre types de haut-parleurs différents, en 100V, 70V et 25V ainsi que les haut parleurs basses impédances. Vous ne pouvez utiliser qu'un seul type de haut-parleurs simultanément, toute tentative d'utilisation de 2, 3 ou 4 type de haut-parleurs simultanément pourrait entraîner des dommage à l'amplificateur.

Ligne 100V

Ces haut-parleurs sont les plus communément utilisés en Europe pour la diffusion de voix. Quand l'amplificateur est en plein rendement, 100V RMS sont présent aux bornes de sorties 100V de l'appareil. Utilisez uniquement des haut-parleurs 100V sur ces sorties. Tous les haut-parleurs doivent être câbles en parallèle et la somme de la puissance de chaque haut-parleur ne doit pas excéder le rendement évalué de l'amplificateur, selon l'impédance du haut-parleur et du transformateur. Il est recommandé de ne pas charger l'amplificateur à plus de 70% de son rendement évalué en utilisant des sources musicales.

Ligne 70V / 25V

Ce système est très utilisé aux USA, il fonctionne sur le même principe que la ligne 100V sauf que les sorties en plein rendement délivrent 70V RMS ou 25V RMS.

Basse impédance (8Ω)

Cette sortie permet de relier des haut-parleurs basse impédance standard d'un minimum de 8Ω. Lorsque deux ou plus de haut-parleurs sont utilisés, assurez que selon le câblage, leur impedance totale soit comprise entre 8 Ω et 16Ω.

Spécifications Techniques

Type Amplificateur Mixeur
Modèle		HQ-HA60W
tation	Tension Secteur 1	15V / 230V AC, 50 / 60Hz ± 10% Commutable Alimen-
	Tension Batterie 24	V DC (déviation MAX 10%)
Puissance de sortie		Max : 90W
		Evaluée: 60W
Sorties Sorties Haut-parleur: 8Ω, 25V, 70V, 100VSortie Ligne : 1V, 600Ω
Entrées		Mic1~2: 1mV, 250Ω symétrique avec sélection d'alim.phantomAux: 200mV, 47KΩ, asymétrique.TEL: 0.1~1V, 600Ω, ajustable, symétrique
Réponse en Fréquence		Mic1~Mic2: 60Hz ~ 15KHz ± 3dBAux: 60Hz ~ 15KHz ± 3dBTEL: 100Hz ~ 15KHz ± 3dB
Distorsion harmonic totale		Moins de 1% a 1KHz,puissance évaluée
Rapport signal/bruit		Tous contrôles de Volume C.C.W. : 75dB En dessous de lapuissance évaluéeMic1~2: 60dB en dessous de la puissance évaluéeAux: 70dB en dessous de la puissance évaluéeTEL: 70dB en dessous de la puissance évaluée
Réglage de la tonalité		Grave: ±10 dB a 100HzAiguë: ±10 dB a 10KHz
Réglages		Mic1~Mic2 Réglage du volumeAux Réglage du volumeRéglage de la tonalité (Grave, Aiguë)TEL Réglage du niveau d'entréeChime interrupteur on/offCommutateur de sélection de tension AC 115V / 230V
Indicateurs		Indicateur d'alimentation (LED),Indicateur de niveau de sortie (3LEDS)
Consommation enalimentation AC		200 watts
Consommation enalimentation DC		5A
Chime		chime 2 tons (Ding-dong signal d'attention précédent un appel).
Prioriété (VOX)		Niveau Prioritaire (Utilisé pour Mic1, connecteur DIN 5 broches,fiche jack ou connecteur XLR):TEL / Emer: 3 Mic1: 2 Mic2: 1 Aux: 1
Dimensions ( H x L x P )		88x272x300 mm
Poids		Approx 7.2kg
Couleur		Noire
Options		Table top ou rack de montage 19"
