Produkttyp	Väggfäste för platt skärm
Märke	Chief
Modell	ICMPTM2T03
Maximal lastkapacitet	56,7 kg (125 lb)
Lutning	Ja (modell iCMPTM2)
Material	Stål
VESA-kompatibilitet	Universal (med medföljande fästsats)
Minsta avstånd mellan väggfästena	304,8 mm
Godkända väggtyper	Trästolpe, betongvägg
Maximal gipsskivtjocklek	16 mm
Huvudfunktioner	Höjdjusterbart väggfäste, lutning, säker fixering
Installation	Kräver borrning, skruvar ingår
Underhåll och rengöring	Torka med en mjuk, torr trasa
Säkerhet	Respektera lastkapaciteten, använd på lämplig struktur
Reservdelar	Skruvar, pluggar, brickor, kardborreband® ingår
Reparerbarhet	Delar kan inte repareras av användaren, byt ut hela enheten om skadad
Allmän information	Utformad för inomhusbruk, tillverkarens garanti

Vanliga frågor - ICMPTM2T03 Chief

Vilken är den maximala vikt som fästet ICMPTM2T03 klarar?

Fästet kan bära upp till 56,7 kg (125 lb), inklusive vikten av TV:n och eventuell fast monterad utrustning.

Tillåter detta fäste att luta TV:n?

Ja, modell ICMPTM2T03 är utrustad med fästplattor som möjliggör lutning av TV:n. Modell ICMPFM2 är fast.

Vilka typer av väggar är kompatibla med detta fäste?

Fästet är utformat för montering på en trästolpe eller en betongvägg. Gipsskivans tjocklek får inte överstiga 16 mm.

Vad är det minsta avståndet mellan väggfästena?

Det horisontella minsta avståndet mellan väggfästena är 304,8 mm.

Vilka verktyg behövs för installation?

Du behöver ett vattenpass, en borrmaskin, borrar (5,5 mm för trä, 10 mm för betong), en hammare (för betongpluggar) och nycklar för bultarna.

Ingår skruvar?

Ja, satsen innehåller lagbultar, platta brickor, pluggar för betong, skruvar för skärmen och distansringar om det behövs.

Kan jag montera fästet på en gipsvägg utan förstärkning?

Nej, fästet måste monteras på en solid struktur (trästolpe eller betong). Enbart gipsvägg kan inte bära vikten.

Hur rengör jag fästet?

Använd en mjuk, torr trasa för att ta bort damm. Undvik starka kemikalier som kan skada ytbehandlingen.

Är fästet kompatibelt med alla TV-apparater?

Fästet är universellt, men man måste kontrollera att TV:n uppfyller lastkapaciteten (max 56,7 kg) och att monteringshålen matchar den medföljande skruvsatsen.

Vad gör jag om en del saknas eller är skadad?

Kontakta Chief kundtjänst för att få reservdelar. Använd inte ett ofullständigt eller skadat fäste.

BRUKSANVISNING ICMPTM2T03 Chief

VARNING: Om du inte lasser, inte forstar ordreigt eiler inte foljer alla anvisninger kan det leda till avarlig pesonskada, skada pa ustrunstring erer uphavande av tabriksgaranti. Det ar installatren ansvar att se till att ia komponiter ar hopsata ordentigt och monteras enigt medlande anvisninger.

VARKING: Underlänhet att skäreråt a till käckig strukturell styrka for denna component kan leda till alvarling personskadler skada p ustrunst. Det ar installabres ansvar at se till att den strukr som denna component monteras pa an kupplara fem gänger den kombinierte vilden av all ustrunst. Förstk strukr nfter behov innan du monterar componenten. Väggen till viken uphangningen skäll monteras ska ha en kalimur med en tjockie p á maxmait 1.6 cm (5/8').

VARNING: Om viktkapaciteten övreågiskan detta leda till allvarlig personskad eiller skada at ustrustning. Det ar installatbirens ansvar att se till att den kombnerade viktiven alla komponenter som ingar iCMPFM2iCMPTM2inte overstiger 56.7 kg.

TAPKEAT VABOTIKSET

iCMPFM2 och iCMPTM2 har formgetts for att monteras direkt pa antingen en vagg med trareglar ellertbegvagg.iCLPFM2 har orroliga fsten som haller TV:n i uppratt lage. iCMPTM2 har fsten som gor att TV:n kan lutas.

VARNING: FELAKTIG MONTERING KAN ORSAKA ATT
STÄLLNINGEN FALLER NER VILKET KAN LEDA TILL
ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ
UTRUSTNINGEN! Det ar installatörens ansvar att se till att
det underlag)där fästet monteras klarar av att bara fem
gänger vikten for iCMPFM2 aller iCMPTM2 -enheten. Vikte
for hela utrustingen fär inte overstiga 56,7 kg.

OBS: Fortsatt till antingen avsnittet Installation pa vagg med traregel (2a) eller avsnittet Installation pa belongvagg (2b).

2a

Installation pa vagg med traregel

1. Fastställ bildskärmensmitt och var den skall placeras pa väggen.
2. Lokalisera den narmaste regeln till vänster och höger om den valda platsen.

OBS: Om skarmens yta ligger over en regel, anvand den regeln och regeln till vänster eller höger om den.

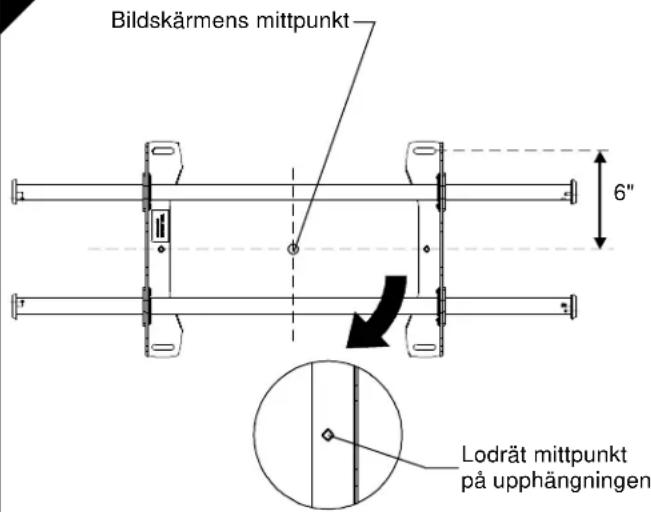

1. Ställ ställingens diamantformade hal i linje med bildskärmens mitt for att faststalla den lodrata mittpunkten.
2. Mät upp ungefar 15 cm (6")—from mittpunkten für att markera de övre spärens plats.

2a

1. Använd att vattenpass och markera väggen på varje regel for att fasta ställningen genom de övre sparen.

VARNING: FARA FOR ELEKTRISK STÖT!
BESKÄRNING ELLER BORRNING I ELSLADDAR ELLER
KABLAR KAN ORSAKA DÖD ELLER ALLVARLIG
KROPPSSKADA! Se ALLTID till att inga elsladdar och
kablar finns i området bakom fästytan innan borrning eller
installation av fästanordningar.

VARNING: FARA FOR EXPLOSION OCH BRAND! BESKÄRNING ELLER BORNING I GASRÖR KAN ORSAKA DÖD ELLER ALLVARLIG KROPPSSKADA! Se ALLTID till att inga gas-, vatten-, avloppsr erller övriga rörledninger finns i området bakom fästytan innan borrning eller installation av fästanordninger.

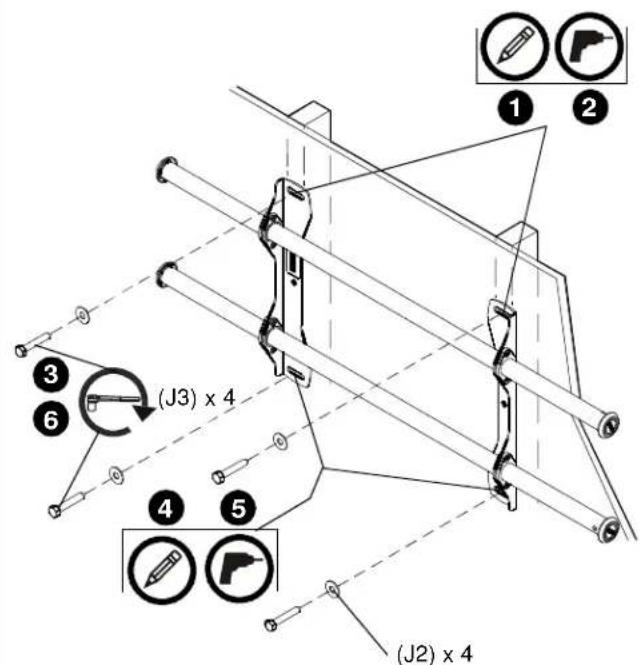

1. Borra ett 5,5 mm hal (7/32") i varje regel.
2. Anvand två franska traskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och två plana brickor 8 mm (5/16") (J2) for att fästa den övre delen av upphängningen på väggen.
3. Markera faspunkterna for de undre sparen och se till att faspunkterna sitter pa reglarna.
4. Borra 5,5 mm hal (7/32") vid markeringar for lagre fashhal.
5. Anvand tvá franska traskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och tvá plana brickor 8 mm (5/16") for att fasta upphängningen på viggen genom de undre fästhalen.
6. Skjut skenorna till den ungefähriga mittpunkten pa bildskarmens plats.

2b

Installation pa belongvagg

1. Fastställ bildskärmensmitt och var den skall placeras pa väggen.

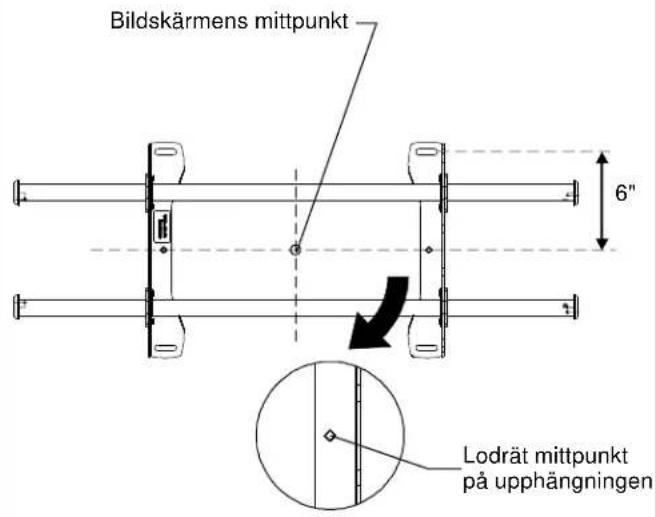

2. Placera ställingens diamantformade hal i linje med bildskarmens mitt for att faststalla den lodrata mittpunkten
3. Mät upp ungefär 15 cm (6") frän mittpunkten für att marker de övre spärens plats.

SE UPP: DET MINIMALA HORISONTALA AVSTÄNDET MELLAN VAGGFASTENA AR 30 cm (12"). Placera inte faspenta narmare varandra an 30 cm (12").

VARNING: FARA FÖRE ELEKTRISK STÖT! BESKÄRNING ELLER BORRNING I ELSLADDAR ELLER KABLAR KAN ORSAKA DÖD ELLER ALLVARLIG KROPPSSKADA! Se ALLTID till att inga elsladdar och kablar finns i området bakom fästytan innan borrning ell installation av fästanordningar.

VARNING: FARA FÜR EXPLOSION OCH BRAND! BESKÄRNING ELLER BORNING I GASRÖR KAN ORSAKA DÖD ELLER ALLVARLIG KROPPSSKADA! Se ALLTID till att inga gas-, vatten-, avloppsrör erller övriga rörledninger finns i området bakom fästytan innan borrning eller installation av fästanordninger.

2b 37 (1) (J1) x 4 15 26 x4

1. Använd att vattenpass och markera vöggen genom de två övre sparen. 2. Borra att 10mm styrhål (25/64") vid varje markering. 3. Montera en förankring (J1) i varje styrhål med hjälp av en hammare. 4. Använd två franska träskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och två plana brickor 8 mm (5/16") (J2) for att fästa den övre delen av upphängningen till förankringarna i vöggen. 5. Markera fällpunktterna für de andere sparen. 6. Borra att 10mm höl (25/64") vid varje markering für de andere fällalten. 7. Montera en förankring (J1) i varje styrhål med hjälp av en hammare. 8. Använd två franska träskruvar 8 mm x 6,35 cm (5/16 x 2-1/2") (J3) och två plana brickor 8 mm (5/16") for att fästa upphängningen på vöggen genom de andere fällalten. 9. Skjut skenorna till den ungefähriga mittpunkten på bildskärmens plats.

3

Montera gränssnittsfästena till TV:n 1. Ställ fästets mittpunkt i linje med bildskärmens mittpunkt. OBS: Det diamantformade Höhelet i fästet motsvarar ställningens mittpunkt. VARNING: FELAKTIG MONTERING KAN ORSAKA ATT SKÄRMEN FALLER NER VILKET KAN LEDA TILL ALLVARLIGA PERSONSKADOR ELLER SKADOR PÁ UTRUSTNING! Om du använder skruvar med fel dimension kan skärmen skadas. Med rätt storlek på skruvarna kan de lätt och fullständigt att gängas in i skärmens fällthål. Om distansbricka kravs, se till att använda langre skruvar av samma diameter. 2. Välj rätt skruvar, distansbrickor (vid behov) och universalbrickor frán pAsen (H) och fäst fästena till bildskärmens baksida.

4

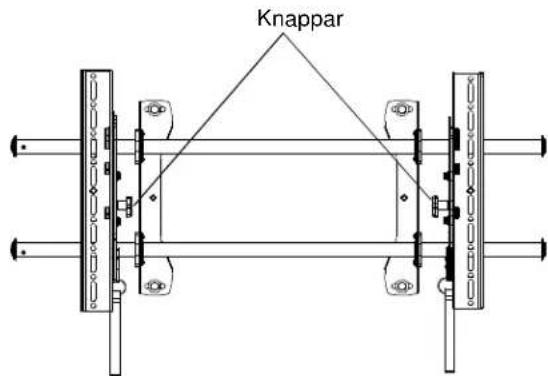

Knappar mot utsidan
av fästena

Växla gränssnittsfästen (Valfritt)

Det finns flera alternativ om en installation kraver en justering av gransnittsfastenas plats.

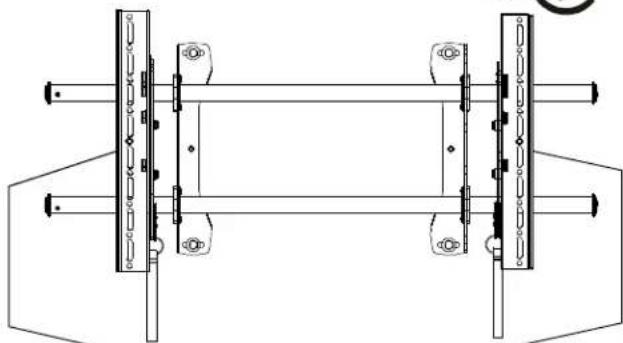

1. Väggfastena kan justeras sida vid sida på faspunkten.
2. Platsen for vänster och höger gränsnittsfästen kan växlas, med knapparna på iCMPTM2 gränsnittsfästen vända mot ställningens insida.
3. Knapparna for lutning av gransnittsfastena kan vid behov vaxlas sa att gransnittsfastena kan andras.

a. Ta bort skarmen fran upphängningen.
b. Ta bort gransnittsfastena fran skarmen.
c. Hall hoger gransnittsfaste horisontalt i ett fast grepp sa att distansbrickorna inte kan rora sig.
d. Ta bort knappen, brickan och skruven.
e. Satt tillbaka knappen, brickan och skruven i motsatt ordning, med knappen pa insidan av fcastet.
f. Växla höger gransnittsfaste till vänster sida pa vaggfastet.
g. Uprepa stegen 3c till 3f med vandergransnittsfaste.

Luta gransnittsfastena (endast iCMPTM2)

Fästena kan lutas genom att lossa knappen på fästena, luta till önskat lage och dra at knappen på fästena.

5

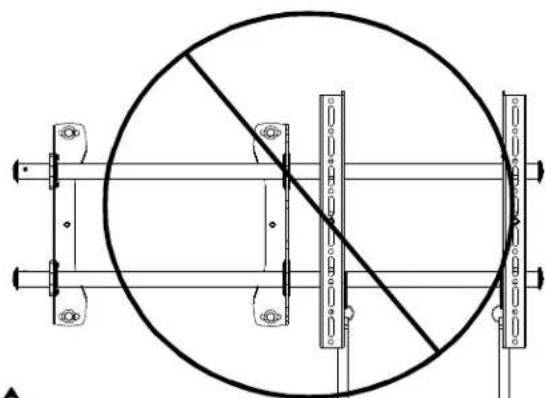

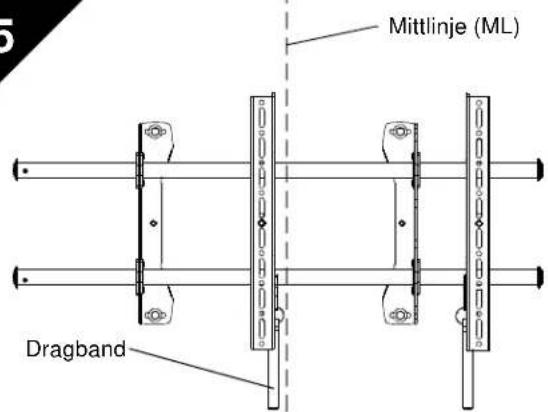

Placera ALDRIG de bada gransnittsfaustena pa en sida av vaggfastets mittlinje (ML).

De bada gransnittsfastena far ALDRIG placeras pa en sida av vaggastena!

Fasta bildskärmen till vaggfastet

1. Justera Velcro®-bandet (vid behov) sa det inte sticker fram under bildskärmen.

OBS: De bada gransnittsfastena far INTE placeras pa sama sida av vaggfastet.

OBS: Placera ALDRIG de bada gransnittsfastena pa en sida av vaggfastets mittlinje!

1. Hang gransnittsfasstenas övre hake på uphangningens oversta stang.

OBS: Skärmen installeras i början i "kickstand-laget" for en latt tillgang till kablarna.

1. Skjut bildskärmen och stängerna till onskat tittarlige.

2. Placera kablarna mellan väggen och stängerna.

SE UPP: KLÄMPUNKTER! Häll händer, fingrar och kablar borta frän klämpunkternas område.

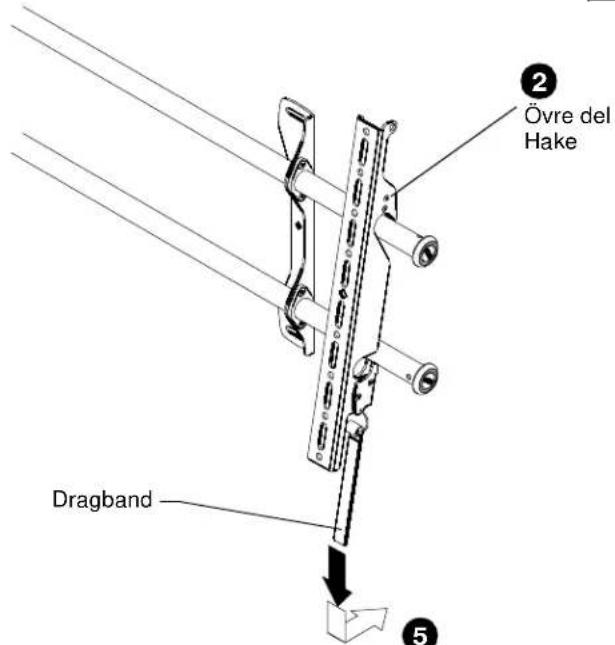

1. Dra dragbanden nedat och svang inat mot väggen for att spärra gränssnittsfastena till den undre stangen och lasa bildskarmens nedre del till ställningen.

(För tydligehetens skull visas inte själva skärmen)
