BRUGSANVISNING ICMPTM2T03 Chief

ADVARSEL: ADVARSEL advarer dig om muligheden for alvorlg skade eider dadstald, hvis du icke folger instruktonerne.

FORSIGTIG: FORSKTGIG advarer dig om muligheden for beskadigelse erler destruktion at udstyr, hvis du icke folger de thorende instrukton.

ADVARSEL: Huis du kike leser, grundigt forst og folger alle instruktionen kan dette reseleri it alvorig personskade, beskadigeise at udstry eriter ugydiggereise at fabrikgaranten! Det er installatoren ansvart at sorge for, at alle komponenter samiles korengt o installersen fige de vediage instruktioner.

VIKTIGA VARNINGAR OCH FORSIKTIGHETSANVISNINGAR

VARNING: VARNING indikayar en risk for alvarlg skada.
eller dddfall on du inte foler anvisinngam.a.

FÖRSIKTIGET: FÖRSIKTIGT EDiñraker in ran for skada, eller störblése ut ultrströning um od inte fäller anvisingnagna.

1

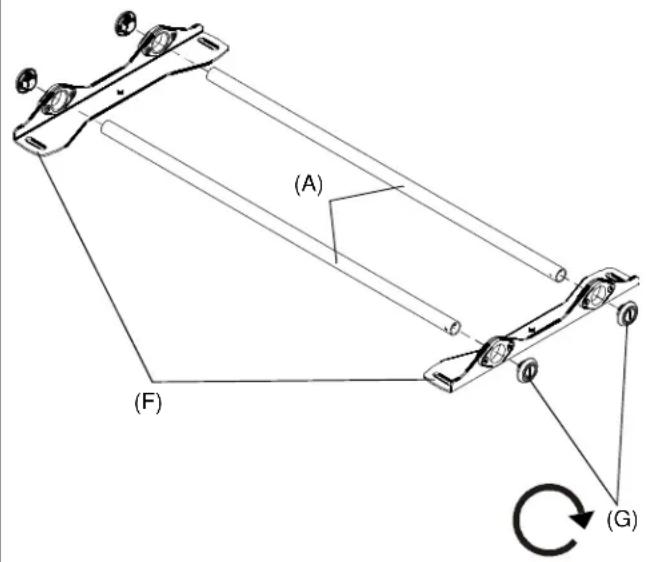

INSTALLATION iCMPFM2 og iCMPTM2 er designet til at blive monteret direkte på enten en trævæg med lægter eller en betonvæg. iCMPFM2 har statiske beslag, som holder tv'et i oprejst position. iCMPTM2 har beslag, som gør, at tv'et kan tippes. ADVARSEL: UKORREKT INSTALLATION KAN MEDFØRE, AT OPHÆNGET FALDER NED OG FORÁRSAGER ALVORLIGE PERSONSKADER ELLER SKADE PÅ UDSTYRET! Det er installatørens ansvar at sikre, at strukturen, ophænget fastgøres på, er i stand til at bære fem gange vægten af iCMPFM2 eller at iCMPTM2 og alt tilsluttet udstyr ikke overskrider 125 lbs (56,7 kg). Sádan samles vægophænget 1. Placér begge lodrette ophæng (F) på gulvet. 2. Stik skinnerne (A) ind i de lodrette ophæng. 3. Sæt endestykkerne (G) på enderne af hvør skinne. BEMÆRK: Fortsæt til enten afsnittet Installation på trævæg (2a) eller afsnittet Installation på betonvæg (2b)

2a

Installation på trævæg 1. Find midtpunktet af tv-skaermen, og hvør det skal placeres på væggen. 2. Find nærmeste vægstolpe til venstre og hjre for valgte placering. BEMÆRK: Hvis skærmens placering er over en stolpe, SSE brug dette stolpe og stolpen til enten venstre eller hjre for den. 3. Placér diamanten på ophænget på linje med markings for midten af skærmen for at angive det lodrette centrum. 4. Mål 6" (15,24 cm) op fra midtpunktet for at markere positionen af de øverste huller til ophænget.

2a

1. Ved brug af et vaterpas markeres et punkt på haver stolpe, hvor ophaenget skal fastgore's gennem de overste huller til ophaeng.

ADVARSEL: RISIKO FOR ELEKTRISK STØD! HVIS DER SKÅERES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDFØRE DØDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er elektriske ledninger eller kabler bag ophæŋget, før du borer eller installerer ophæŋget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND!
HVIS DER SKÄERES ELLER BORES I GASLEDNINGER
KAN DET MEDFÖRE DØDSFALD ELLER ALVORLIG
PERSONSKADE! Kontroller ALTID, at der/DDke er ledninger, som fomer gas, vand aller affald aller andet i vaeggen bag ophæŋget, før du borer, skærer aller installerer ophæŋget.

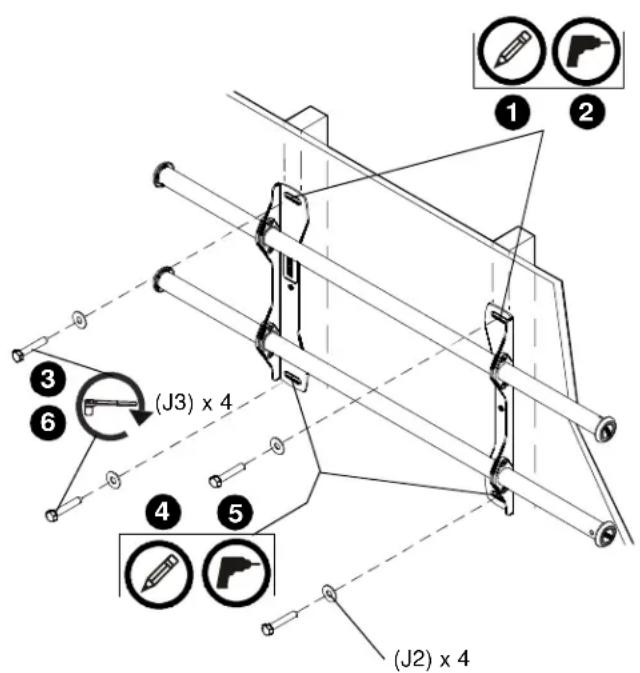

1. Udfor en forboring pa 7/32" (5,5mm) i hvr stolpe.
2. Brug to 5 / 16 × 2 - 1 / 2 bolte (J3) og to 5 / 16 spendskiver (J2) til at fastgore toppen af ophaenget til vaeggen.
3. Markér fastgorelsespunktterne for de nederste huller til ophæŋget. Sørg for at fastgorelsespunktterne er pa stolperne.
4. Udfor forboringer 7/32" (5.5mm) ved marking for de nederste huller til ophaenget.
5. Brug to 5 / 16 × 2 - 1 / 2 bolte (J3) og to 5 / 16 spændskiver (J2) til at fastgore ophaenget til væggen gennem de nederste huller til ophaenget.
6. Placér skinnerne sa de er cirka i midten, i forhold til hvor skærmen skal vare.

2b

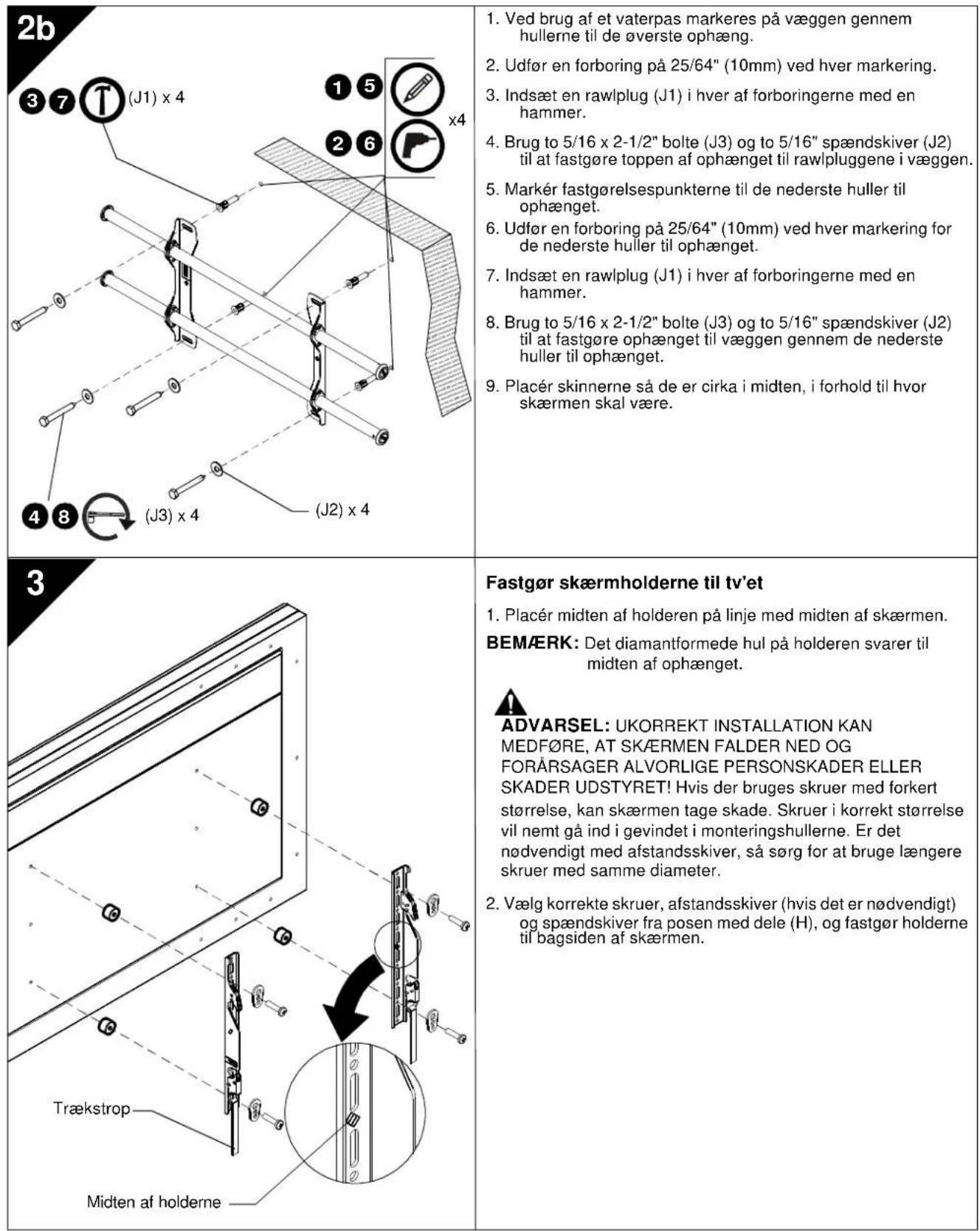

Installation pa en betonvag

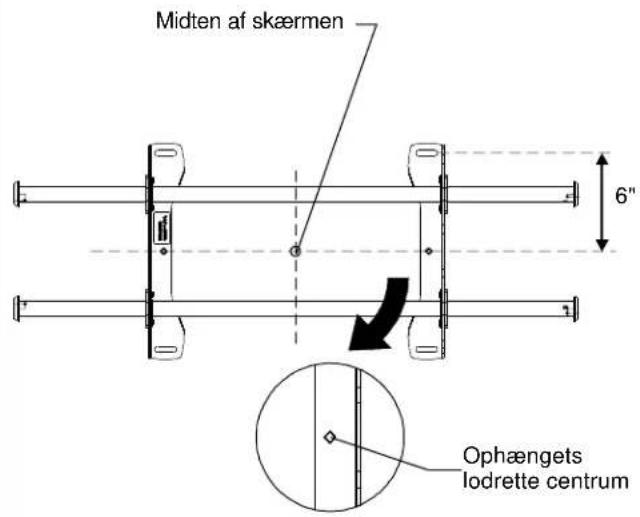

1. Find midtpunktet af tv-skærmen, og hvor det skal placeres pa væggen.
2. Placér diamanterne à ophaenget à linje med markering for midten af skærmen for at angive det lodrette centrum.
3. Mål 6" (15.24 cm) op fra midpunktet for at markere positionen af de overste huller til ophænget.

FORSIGTIG: DEN MINDSTE VANDRETTE AFSTAND MELLEM VEGBESLAGENE ER 12" (30,48 cm). Placer/DD beslagene til ophaenget taettere sammen end 12" (30,48 cm)

ADVARSEL: RISIKO FOR ELEKTRISK STÖD! HVIS DER SKÄERES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDFÖRE DÖDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke elektriske ledninger erler kabler bag ophæŋget, För du borer erller installerer ophæŋget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND!
HVIS DER SKÄERES ELLER BORES I GASLEDNINGER
KAN DET MEDFORE DODSFALD ELLER ALVORLIG
PERSONSKADE! Kontroller ALTID, at der ici er ledninger, som fomer gas, vand aller affald aller andet i vaeggen bag ophæŋget, for du borer, skærer aller installerer ophæŋget.

5

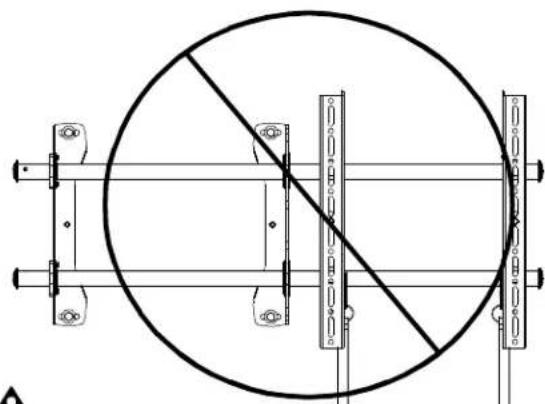

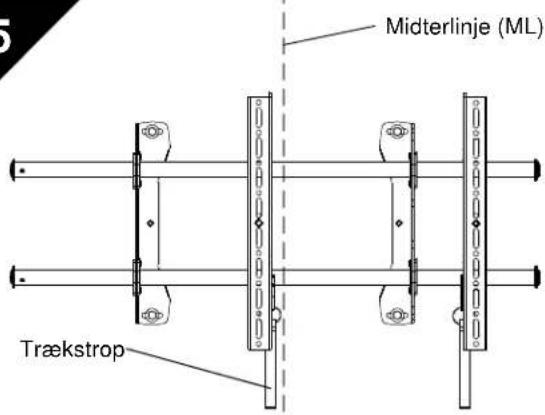

Placér ALDRIG begge skærmholdere pa en side af vægophængets midterlinje (ML)!

Begge skærmhoddere ma ALDRIG placeres pa den ene side af vægophæŋget!

Fastgoring af skarm til vægophæŋget

(Skærm/DD)

1. Juster Velcro® trækstroppen (hvis det er nædvendigt), sä den ikke stikker ud under skærmen.
   BEMERK: Begge skærmholdere ma IKKE vare i samme side af vaegophaenget.
   BEMAERK: Placér ALDRIG begge skærmholderèpà den eneside af miterlinjen i vægophæŋget!
2. Placér den overste krog pa skærmholderne ned over den overste tværstang pa ophæŋget.
   BEMÄRK: Skærmen vil Forst blive installeret i "kickstand mode" for at fæ nemmere adgang til ledninger.
3. Skub skaerm og tværstaenger til den onskede stilling.
4. Trak ledninger mellem væg og tværstænger.
   FORSIGTIG: SKAERINGSPUNKTER! Hold fingre, hænder og kabler væk fra skaeringspunkter.
5. Trak trækstropperne nedad og sving ind mod væggen saskarmholderne fastgores pa den nederste tværstang, og laser nederste del af skærmen til ophæŋget.

1
