ICMPTM2T03 - Supporto per schermo piatto Chief - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto a parete per schermo piatto
Marca	Chief
Modello	ICMPTM2T03
Capacità di carico massima	56,7 kg (125 lb)
Inclinazione	Sì (modello iCMPTM2)
Materiale	Acciaio
Compatibilità VESA	Universale (con kit di fissaggio fornito)
Distanza minima tra i supporti a parete	304,8 mm
Tipi di parete supportati	Perno in legno, muro in cemento
Spessore massimo del cartongesso	16 mm
Funzioni principali	Supporto a parete regolabile in altezza, inclinazione, fissaggio sicuro
Installazione	Richiede foratura, viti incluse
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Sicurezza	Rispettare le capacità di carico, utilizzare su struttura appropriata
Pezzi di ricambio	Viti, tasselli, rondelle, cinghie Velcro® incluse
Riparabilità	Parti non riparabili dall'utente, sostituire l'intero insieme se danneggiato
Informazioni generali	Progettato per uso interno, garanzia del produttore

Domande frequenti - ICMPTM2T03 Chief

Qual è il peso massimo supportato dal supporto ICMPTM2T03?

Il supporto può sostenere fino a 56,7 kg (125 lb), incluso il peso del televisore e di qualsiasi attrezzatura fissata.

Questo supporto permette di inclinare il televisore?

Sì, il modello ICMPTM2T03 è dotato di staffe di fissaggio che consentono l'inclinazione del televisore. Il modello ICMPFM2 è fisso.

Quali tipi di pareti sono compatibili con questo supporto?

Il supporto è progettato per essere montato su un perno di legno o un muro di cemento. Lo spessore del cartongesso non deve superare 16 mm.

Qual è la distanza minima tra i supporti di fissaggio a parete?

La distanza orizzontale minima tra i supporti di fissaggio a parete è di 304,8 mm.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di una livella, un trapano, punte (5,5 mm per legno, 10 mm per cemento), un martello (per tasselli da cemento) e chiavi per i bulloni.

La vite è inclusa?

Sì, il kit include bulloni a testa svasata, rondelle piatte, tasselli per cemento, viti per schermo e rondelle distanziali se necessario.

Posso installare il supporto su una parete in cartongesso senza rinforzo?

No, il supporto deve essere fissato su una struttura solida (perno in legno o cemento). Una parete in cartongesso da sola non può sostenere il peso.

Come pulire il supporto?

Utilizzare un panno morbido e asciutto per rimuovere la polvere. Evitare prodotti chimici aggressivi che potrebbero danneggiare la finitura.

Il supporto è compatibile con tutti i televisori?

Il supporto è universale, ma è necessario verificare che il televisore rispetti la capacità di carico (56,7 kg max) e che i fori di montaggio corrispondano al kit di viti fornito.

Cosa fare se un pezzo è mancante o danneggiato?

Contattare il servizio clienti Chief per ottenere pezzi di ricambio. Non utilizzare un supporto incompleto o danneggiato.

MANUALE UTENTE ICMPTM2T03 Chief

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni,anche letali,qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite più provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'inistatatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadequata per quello componente cui eraregravi infortuni o danneggiare l'apparecchiatura. E responsabilita dell'inistaltatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutte l'apparecchiatura. Reinforzare la struttura secondo necessità prima di installare i componenti. La parete alla quale va fissato il supporto cui avere uno spessore massimo in cartongesso di 1,6 cm (5/8").

AVVERTENZA: Un peso superiore alla capacité nominale cui arrecare gravi infortuni o danneggiare l'apparecchiatura. E responsabilità dell'installatore verificare che il peso totale di tutti i componenti montati sull'iCMPFM2/iCMPTM2 non superi 56.7 kg (125 lb).

1

INSTALLALLAZIONE I modelli iCMPFM2 e iCMPTM2 sono stati progettati per essere montati direttamente su una parete con montanti di legno o sua parete in calcestruzzo piano. L'iCMPFM2 è dotato di staffe fisse che mantengono la TV in posizione verticale nelle stoffe dell'iCMPTM2 consentono di inclinarre la TV. AVVERTENZA: L'INSTALLALLAZIONE ERRONEA PUÖ CAUSARE LA CADUTA DEL SUPPORTO CON POSSIBILITA DI GRAVI LESIONI PERSONALI E DANNI ALL'APPARECCHIATURA! è responsabilità degli installatori assicurarsi che la struttura su cui viene installato il supporto sia in grado di sostenerne cinque volte il peso dell'iCMPFM2 o dell'iCMPTM2 e delle parti di montaggio. Il peso complessivo non dovrà superare i 56,7 kg (125 libbre). Montaggio del supporto a parete 1. Porre entrambi i montanti a parete (F) sul pavimento. 2. Far scorrere le guide (A) nei montanti a parete. 3. Avvitare i tappi terminali (G) alle estremità di ciascuna guida. NOTA: Passare alla sezione Installazione su una parete con montanti di legno (2a) oppure a Installazione su una parete in calcestruzzo piano (2b).

2a

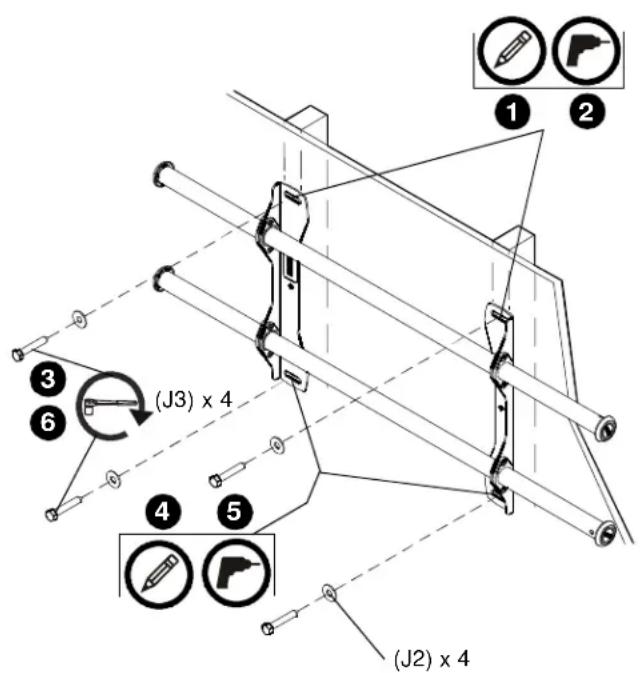

Installazione su una parete con montanti di legno 1. Determinare il centro dello schermo della TV e il punto in cui va collocato sulla parete. 2. Identificare il montante di legno più vicino, a destra e a sinistra del punto scelto. NOTA: Se l'area dello schermo è sovrapposta ad un montante, utilizzato quel montante e quello a destra o a sinistra di quest'ultimo. 3. Allineare i ribmi dei supporti al contrassegno del centro dello schermo per determinare il centro verticale. 4. Misurare 15 cm (6") in altezza, a partire alla linea centrale, per contrassegnare la posizione delle asole di montaggio superori.

2a

1. Con l'auto di una livella, contrassegnare la parete in corrispondenza di ciascun montante di legno su cui fissare il supportoattraverso le asole di montaggio superiori.

AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA! IL TAGLIO O LA PERFORAZIONE DI CAVI ELETTRICI POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sua priva di cavi o fili elettrici prima di esguire fori o installare i dispositivi di fissaggio.

AVVERTENZA: PERICOLO DI ESPLOSIONE E INCENDIO! IL TAGLIO O LA PERFORAZIONE DI TUBI DELLE CONDUTTURE DEL GAS POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sua priva di tubi di gas, acqua e scarico o di qualunque altri tipo di conduttura prima di effettuare tagli, fori o installare i dispositivi di fissaggio.

1. Praticare un foro guida di 5,5 mm (7/32") in ciascun montante.
2. Usare due tirafondi da 8 mm (5 / 16^ )× 63mm (2 - 1 / 2^ ) J3 e due rondelle piatte da 8mm (5 / 16^ ) J2 per fissare la parte superiore del supporto alla parete.
3. Contrassegnare i punti di fissaggio per le asole di montaggio inferiori, assicurandosi che i punti di fissaggio siano posizionati sui montanti di legno.
4. Praticare dei fori guida di 5,5 mm (7 / 32^n) in corrispondenza dei contrassegni per i fori di montaggio inferiori.
5. Usare due tirafondi da 8 mm (5/16") x 63 mm (2-1/2") (J3) e due rondelle piatte da 8 mm (5/16") (J2) per fissare il supporto alla parete attraverso i fori di montaggio inferiori.
6. Far scorrere le guide avvincinandosi il più possibile al centro dello schermo.

2b

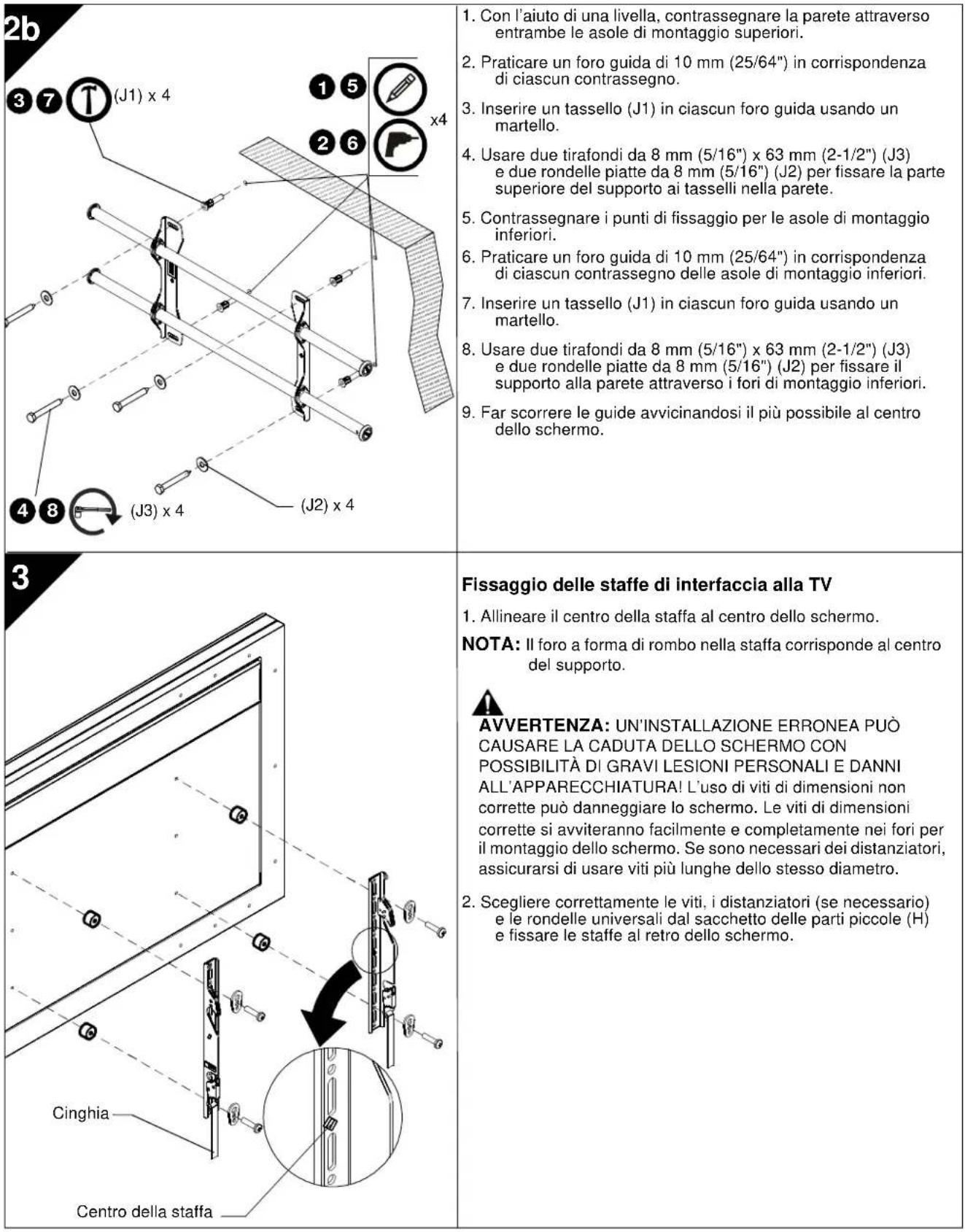

Installazione su una parete in calcestruzzo pieno

1. Determinare il centro dello schermo della TV e il punto in cui va collocato sulla parete.

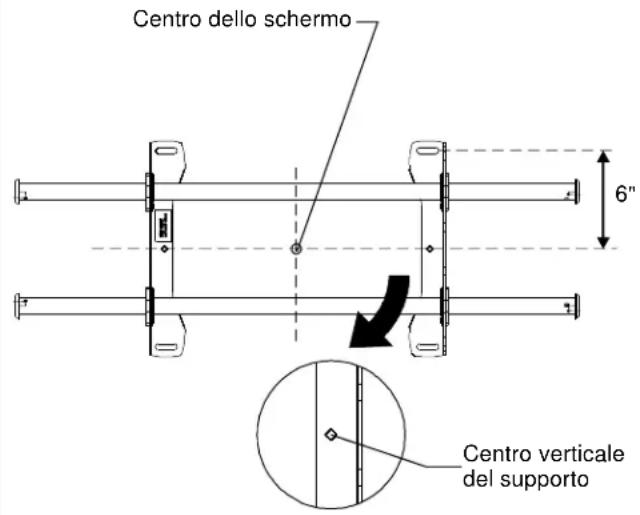

2. Allineare i rombi dei supporti al contrassegno del centro dello schermo per determinare il centro verticale.
3. Misurare 15 cm (6") in altezza, a partire alla linea centrale, per contrassegnare la posizione delle asole di montaggio superiori.

ATTENZIONE: LA DISTANZA ORIZZONTALE MINIMA TRA LE DUE STAFFE A PARETE E DI 60 CM (12"). Non posizionare le staffe di montaggio a meno di 60 cm (12") l'une dall'altra.
AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA!
IL TAGLIO O LA PERFORAZIONE DI CAVI ELETTRICI
POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di cavi o fili elettrici prima di eseguire fori o installare i dispositivi di fissaggio.
AVVERTENZA:PERICOLO DI ESPLOSIONE E INCENDIO!IL TAGLIO O LA PERFORAZIONE DI TUBI DELLE CONDUTTURE DEL GAS POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che I'area dietro la superficie di montaggio sia priva di tubi di gas, acqua e scarico o di qualunque altri tipo di conduttura prima di effettuare tagli fori o installare i dispositivi di fissaggio.

4

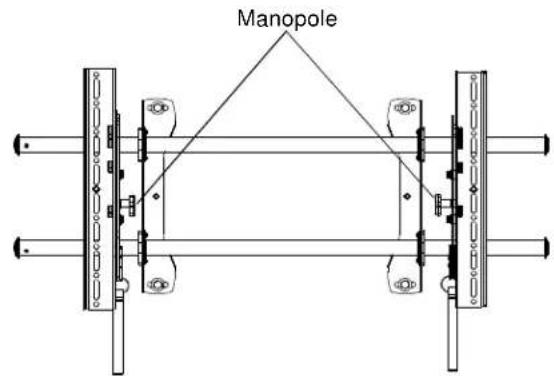

Manopole all'esternodelle staffe

Inversione delle staffe di interfaccia (Opzionale)

Se, per necessità di INSTALLazione, occorre regolare la posizione delle staffe di interfaccia, sono disponibili diverse opzioni.

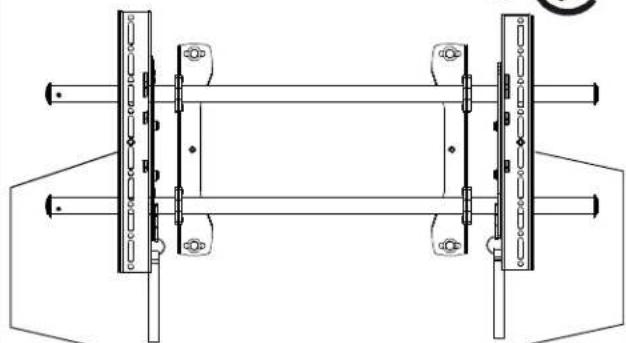

1. Le staffe a parete possono essere regolare lateralmente al punto di fissaggio.
2. La posizione delle staffe di interfaccia destra e sinistra cui ènessere invertita in modo che le manopole delle staffe di interfaccia dell'ICLPTM2 siano rivolte verso l'interno del supporto.
3. Se necessario, le manopole di inclinazione della staffa di interfaccia possono essere invertite per consentire l'inversione delle staffe di interfaccia.

a. Rimuovere lo schermo dal supporto.
b. Rimuovere le staffe di interfaccia dallo schermo.
c. Tenere in posizione orizzontale la staffa di interfaccia destra, stringendola bene in modo che i distanziatori non si muovano.
d. Rimuovere la manopola, la rondella e la vite.
e. Reinserire la manopola, la rondella e la vite nell'ordine inverso in modo che la manopola si trovi all'interno della staffa.
f. Invertire la staffa di interfaccia destra mettendola a sinistra del supporto a parete.
g. Ripetere le operazioni descritte dal punto 3c al punto 3f per la staffa di interfaccia sinistra.

Inclinazione delle staffe di interfaccia (iCMPTM2 soltanto)

Le staffe possono essere inclinate allentando la manopola delle staffe, inclinandole nella posizione desiderata e stringendo nuovamente la manopola.

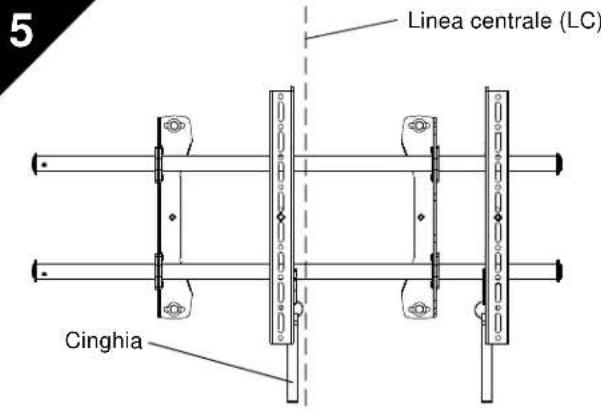

Non posizionare MAI entrambe le staffe di interfaccia allo stesso lato rispetto alla linea centrale del supporto a parete (LC)!

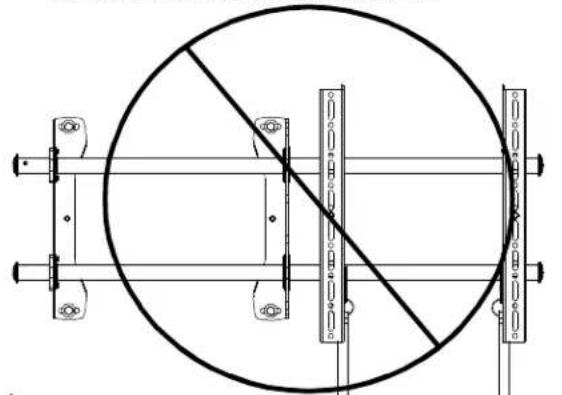

Le staffe di interfaccia non devono essere MAI posizionate entrambe allo stesso lato delle staffe a parete!

Fissaggio dello schermo al supporto a parete

1. Regolare la cinghia in Velcro® (se necessario) in modo che non si estenda altre la base dello schermo.
   NOTA: Fare in modo che le staffe di interfaccia NON siano posizionate entrambe allo stesso lato della staffa a parete.
   NOTA: Non posizionare MAI entrambé le staffe di interfaccia allo stesso dato rispetto alla linea centrale del supporto a parete!

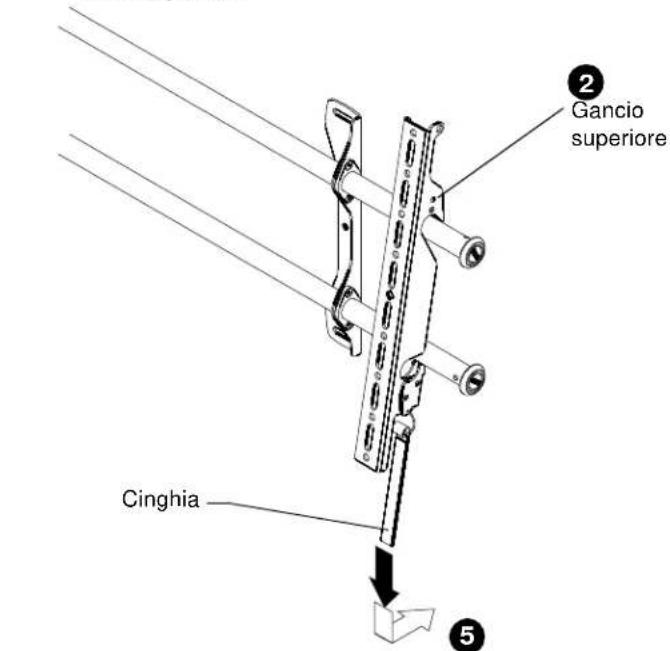

2. Agganciare il gancio superiore delle staffe di interfaccia alla barra superiore del supporto.
   NOTA: Lo schermo va installato inizialmente in modalità "di appoggio" per permettere di accedere lavoramente ai cavi.
3. Far scivolare lo schermo e le barre nella posizione di visualizzazione desiderata.
4. Far passare i cavi tra la parete e le barre.

ATTENZIONE: PRECAUZIONE CONTROL
IMPIGLIAMENTO O PIZZICAMENTO! Tenere le dita, le mani e i cavi lontano dalle aree che presentano rischi di impigliamento o pizzicamento.
5. Tirare le cinghie verso il basso e spingere internamente verso la parete, agganciando le staffe di interfaccia alla barra inferiore e bloccando la base dello schermo al supporto.

(Schermo non molto per una migliorie visione del montaggio)
