Tipo de producto	Soporte mural para pantalla plana
Marca	Chief
Modelo	ICMPTM2T03
Capacidad de carga máxima	56,7 kg (125 lb)
Inclinación	Sí (modelo iCMPTM2)
Material	Acero
Compatibilidad VESA	Universal (con kit de fijación incluido)
Distancia mínima entre las patas de fijación mural	304,8 mm
Tipos de pared soportados	Poste de madera, pared de hormigón
Espesor máximo de tabique seco	16 mm
Funciones principales	Soporte mural ajustable en altura, inclinación, fijación segura
Instalación	Requiere perforación, tornillería incluida
Mantenimiento y limpieza	Limpiar con un paño suave y seco
Seguridad	Respetar las capacidades de carga, usar sobre estructura apropiada
Piezas de repuesto	Tornillos, tacos, arandelas, correas Velcro® incluidas
Reparabilidad	Piezas no reparables por el usuario, reemplazar el conjunto si está dañado
Información general	Diseñado para uso interior, garantía del fabricante

Preguntas frecuentes - ICMPTM2T03 Chief

¿Cuál es el peso máximo soportado por el soporte ICMPTM2T03?

El soporte puede soportar hasta 56,7 kg (125 lb), incluyendo el peso del televisor y cualquier equipo fijado.

¿Este soporte permite inclinar el televisor?

Sí, el modelo ICMPTM2T03 está equipado con patas de fijación que permiten la inclinación del televisor. El modelo ICMPFM2 es fijo.

¿Qué tipos de paredes son compatibles con este soporte?

El soporte está diseñado para montarse en un poste de tabique de madera o una pared de hormigón. El espesor del tabique seco no debe exceder 16 mm.

¿Cuál es la distancia mínima entre las patas de fijación mural?

La distancia horizontal mínima entre las patas de fijación mural es de 304,8 mm.

¿Qué herramientas son necesarias para la instalación?

Necesitará un nivel, un taladro, brocas (5,5 mm para madera, 10 mm para hormigón), un martillo (para tacos de hormigón) y llaves para los pernos.

¿Está incluida la tornillería?

Sí, el kit incluye pernos de anclaje, arandelas planas, tacos para hormigón, tornillos para pantalla y anillos espaciadores si es necesario.

¿Puedo instalar el soporte sobre un tabique de yeso sin refuerzo?

No, el soporte debe fijarse sobre una estructura sólida (poste de madera u hormigón). Un tabique de yeso solo no puede soportar el peso.

¿Cómo limpiar el soporte?

Use un paño suave y seco para quitar el polvo. Evite productos químicos agresivos que podrían dañar el acabado.

¿El soporte es compatible con todos los televisores?

El soporte es universal, pero es necesario verificar que el televisor cumpla con la capacidad de carga (56,7 kg máx.) y que los orificios de montaje correspondan al kit de tornillería proporcionado.

¿Qué hacer si falta una pieza o está dañada?

Contacte al servicio al cliente de Chief para obtener piezas de repuesto. No use un soporte incompleto o dañado.

MANUAL DE USUARIO ICMPTM2T03 Chief

AVISO: Un AVISO llama su atencion sobre la posibilidad de sufir lesiones de gravedad o incluso mortales si no sigue las instrucciones.

PRECAUCION: Unanota de PRECAUCIONllama su atencion sobre la posibidad de danar o destruir el equipo si no sigue las instrucciones.

AVISO: Si no lee, comprendeperfectamente ysigue todas las instrucciones, podria causar daños graves, daños personales y materiales o anular la garantía de fabricula. El instalador es el responsable de asegurarde que todos los componentes están correctamente montados e instalados siguiendo las instrucciones indicadas.

AVISO: Si no se proporcióna la resistencia estructural adequada para este componente, podrián provocarse graves daños personales o materiales. El instalador es el responsable de asegurarse de que laestructura a la que este componente está sujeta pueda soportar cinco vezes el peso combinado de todo el equipo. Refucae laestructura según sea necesario antes de instalar el componente. La pared donde se instalará el soporte pueda tener paneles de yeso de 5 / 8" (1,6 cm) de espesor, como máximo.

AVISO: Si se excede el peso máximo, PODRIAN causarse graves daños personales o materiales. El instalador es responsable de asegurar de que el peso combinado de todos los componentes montados en el iCMPFM2/iCMPTM2 no exceede 56.7kg (125 libras).

1

INSTALLACION Los modelos iCMPFM2 e iCMPTM2 estándiseñados para montarse directamente en paredes de hormigón o de montantes de madera. El iCMPFM2 tiene soportes fijos que mantienen el teovisor en posición vertical. El iCMPTM2 tiene soportes regulables que permiten inclinar el teovisor. ADVERTENCIA: UNA INSTALLACION INCORRECTA PUEDE HACER QUE EL SOPORTE SE CAIGA Y EL USUARIO SUFRA LESIONES GRAVES O SE DANE EL EQUIPO. El instalador es responsable de asegurar que la estuctura en la que se colocaré el soporteSEO capaz de soportar cinco vezes el peso del iCMPFM2 o del iCMPTM2 y que todos los equipos aggregados no superen las 125 libras (56,7 kg). Ensamblaje del soporte de pared 1. Coloque los dos soportes de pared(F) en el piso. 2. Inserte los rieles(A) en los soportes de pared. 3. Enrosque los topes roscados(G) en el extremo de cada riel. NOTA: Pase a la sección Instalación en pared de montantes de madera(2a) o al sección Instalación en pared de hormigón(2b).

2a

Instalación en pared de montantes de madera 1. Determine el centro de la planta del teovisor y el lugar en la pareddonde眼看coalgo. 2. Busque el montante más cercano a la izquierda y a la derecha del lugarlegantdo. NOTA: Si elárea de la planta se encuesta sobre un montante,use ése y el que se encuentra a su izquierda o asurecha. 3. Alinee el orificio en forma de diamante queiene el soporte con el centro de la planta y haga una marca para determinar el centro vertical. 4. Mida 6" (15,24 cm) hacía arriba desde el punto central para marcar el lugar de las ranuras de montaje superiores.

2a

1. Con un nivel, haga unamarca en la pared, sobre cada montante, para fijar el soporte a工程技术 de las ranuras de montaje superiores.

ADVERTENCIA: PELIGRO DE DESCARGA ELECTRICA. CORTAR O AGUJEREAR CABLES DE ELECTRICIDAD PUEDE CAUSAR LESIONES FISICAS GRAVES E, INCLUSO, LA MUERTE. Antes de hacer agujeros o colocar elementos de lijacion, compruebe SIEMPRE que no haya cables en el area que está detraste de la superficie de montaje.

ADVERTENCIA: PELIGRO DE EXPLOSION E INCENDIO. CORTAR O AGUJEREAR TUBERIAS DE GAS PUEDE CAUSAR LESIONES FISICAS GRAVES E, INCLUSO, LA MUERTE. Antes de cortar, hacer agujeros o colocar elementos de fijacion, compruebe SIEMPRE que no haya tuberías de gas, agua, desagués u othero tipo de tuberías en el area que está detrás de la superficie de montaje.

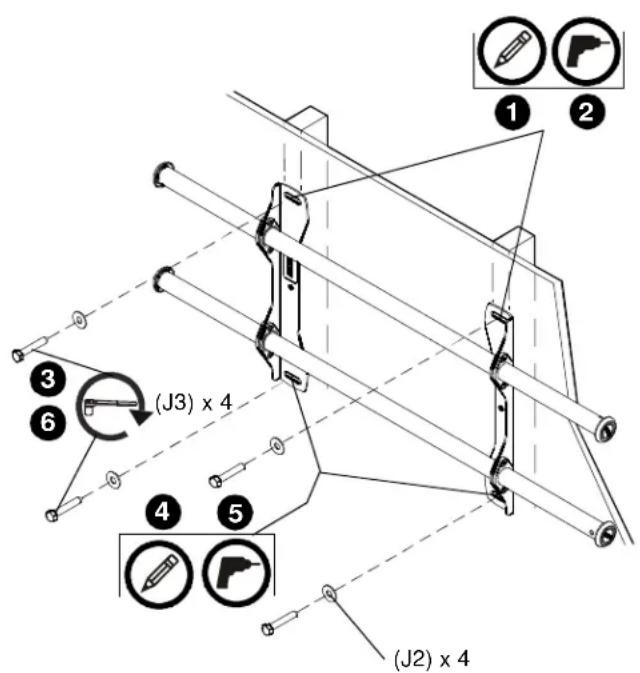

1. Haga un orificio guía de 7/32'' (5,5 mm) en cada montante.
2. Use dos tornillos de 5/16" (7,9 mm) x 2-1/2" (12,7 mm) [J3] y dos arandelas planas de 5/16" (7,9 mm) [J2] para fazer la parte superior del soporte a la pared.
3. Marque los+puntos de fijación correspondientes a las ranuras de montaje inferiores y cercórese de que seencuentren sobre los montantes.
4. Haga orificios guia de 7/32" (5.5 mm) en las marcas de los orificios de montaje inferiores.
5. Use dos tornillos de 5/16" (7,9 mm) x 2-1/2" (12,7 mm) [J3] y dos arandelas planas de 5/16" (7,9 mm) [J2] para fazer el soporte a la pared a工程技术 de montaje inferiores.
6. Deslice los rieles hacía el centro aproximado del lugar de colocación de la pantalla.

2b

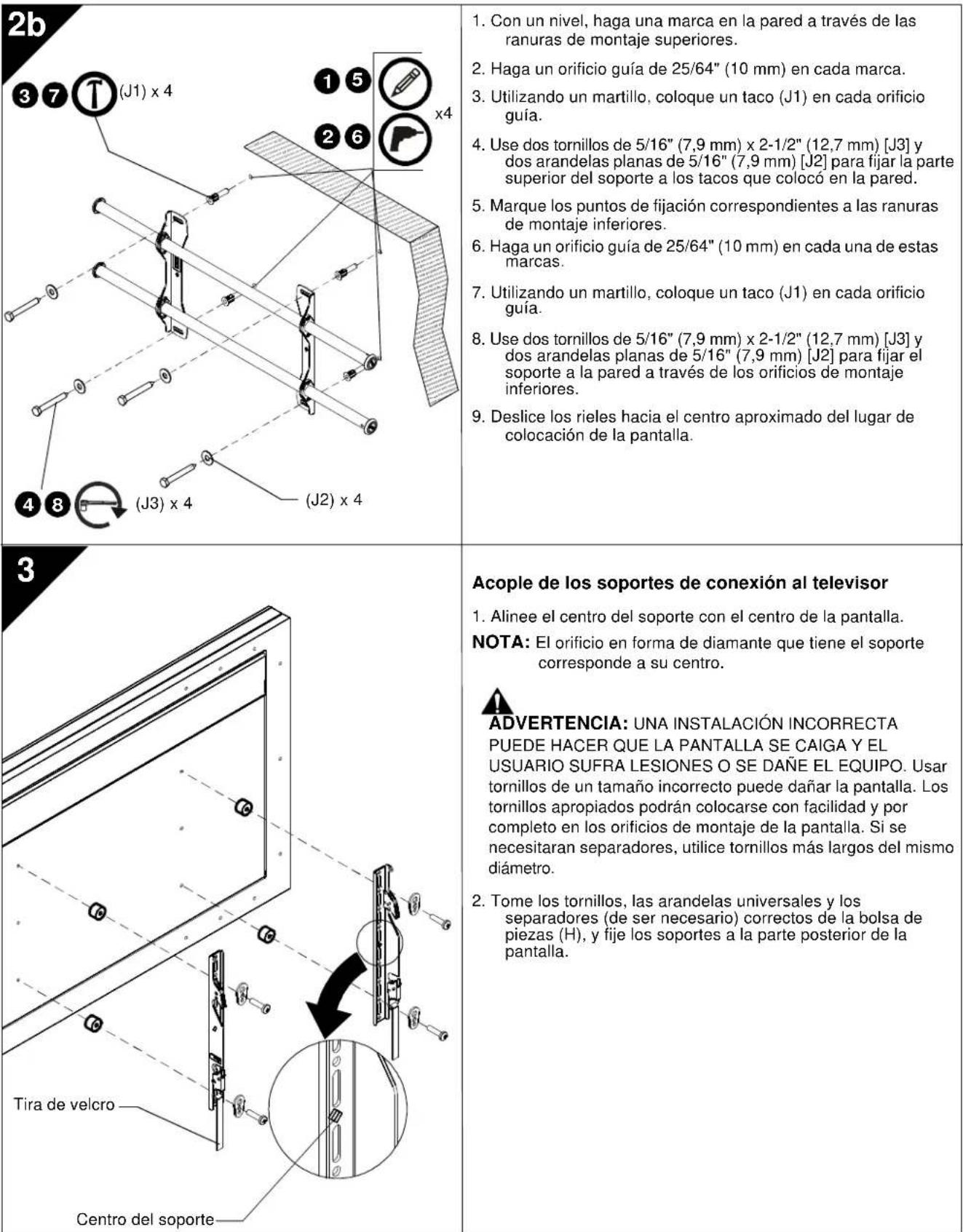

Instalación en pared de hormigón

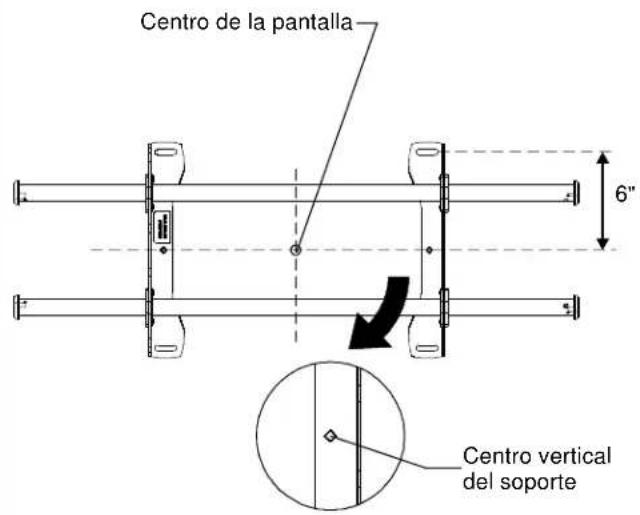

1. Determine el centro de la pantalla del televisor y el lugar en la pared donde deseaa colocarlo.
2. Alinee los orificios en forma de diamante que tiene el soporte con el centro de la pantalla y haga una marca para determinar el centro vertical.
3. Mida 6" (15,24 cm) hacía arriba desde el punto central para marcar el lugar de las ranuras de montaje superiores.

PRECAUCION: LA DISTANCIA HORIZONTAL MINIMA ENTRE LOS SOPORTES DE PARED ES 12" (30,48 CM). No colque los soportes a menos de 12" (30,48 cm).

ADVERTENCIA: PELIGRO DE DESCARGA
ELECTRICA. CORTAR O AGUJEREAR CABLES DE ELECTRICIDAD PUEDE CAUSAR LESIONES FISICAS
GRAVES E, INCLUSO, LA MUERTE. Antes de hacer agujeros o colocar elementos de fijacion, compruebe SIEMPRE que no haya cables en el area que está detraste de la superficie de montaje.

ADVERTENCIA: PELIGRO DE EXPLOSIONE INCENDIO. CORTAR O AGUJEREAR TUBERIAS DE GAS PUEDE CAUSAR LESIONES FISICAS GRAVES E, INCLUSO, LA MUERTE. Antes de cortar, hacer agujeros o colocar elementos de fijacion, compruebe SIEMPRE que no haya tuberias de gas, agua, desagués u othero tipo de tuberías en el area que está detrás de la superficie de montaje.

4

Intercambio de los soportes de connexion (optional)

Si fuesenecessarycambiardelugarlossoportesdeconexionexistenvariasoptiones.

1. Los soportes de pared peuvent deslizarse horizontalmente en el punto de lijación.

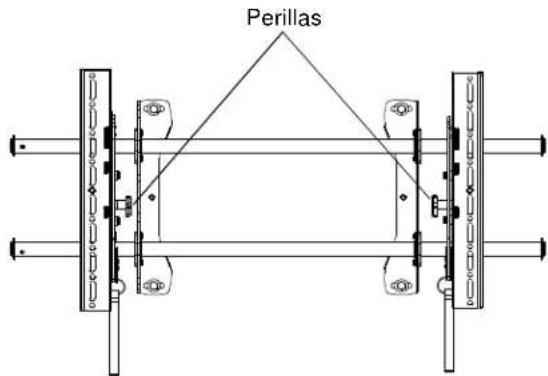

2. El lugar de los soportes de connexion izquierdo y derecho可以选择 intercambiarse, de modo que las perillas de ellos, en el modelo iCMPTM2, queden orientadas hacía el interior del soporte.
3. De ser besoino, las perillas de los soportes de inclinacion能把nambiarse de lugar para invertir la posicion de这些东西oportes.

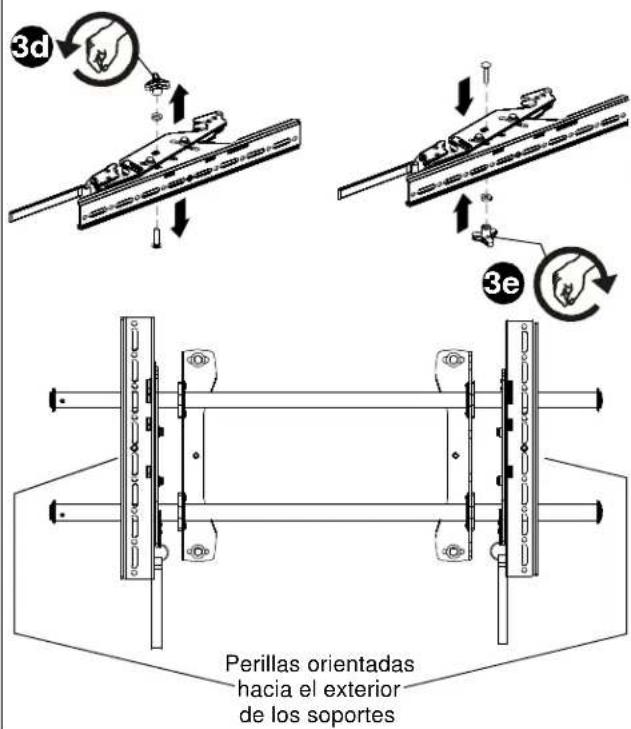

a. Quite la pantalla del soporte.
b. Retire los soportes de conexión de la pantalla.
c. Sostenga el soporte de conexión derecho en forma horizontal, con firmeza para que no se muevan los espaciadores.
d. Quite la perilla, la arandela y el tornillo.
e. Vuelva a colocar la perilla, la arandela y el tornillo enorden inverso, de modo que la perilla quede en la parte interna del soporte.
f. Pase el soporte de connexion derecho al lado izquierdo del soporte de pared.
g. Repita los pasos 3c a 3f con el soporte de connexion izquierdo.

Inclínacion de los soportes de connexion (iCMPTM2 solamente)

Para inclinar los soportes, afloje la perilla de这些, inclínelos hasta la posición deseada y bajo ajuste la perilla.

5

NUNCA coloque los dos soportes de connexion en el mesmo lugar de la linea central (CL) dlsoporte de pared.

Los soportes de connexion NUNCA deben colocarse en el mesmo lugar de los soportes de pared.

(Para mayor claridad, no se muestra la pantalla).

Acople de la pantalla al soporte de pared

1. Ajuste la tira de Velcro® (de ser besoinio) para que no sobresalga del borde inferior de la pantalla.

NOTA: NO coloque los dos soportes de connexion del mesmo lado del soporte de pared.

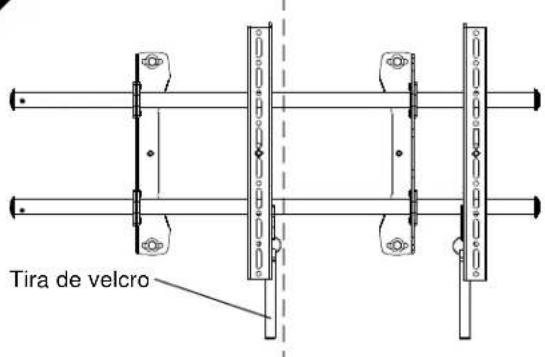

NOTA: NUNCA coloque los dos soportes de conexión del mismo lado de la linea central del soporte de pared.

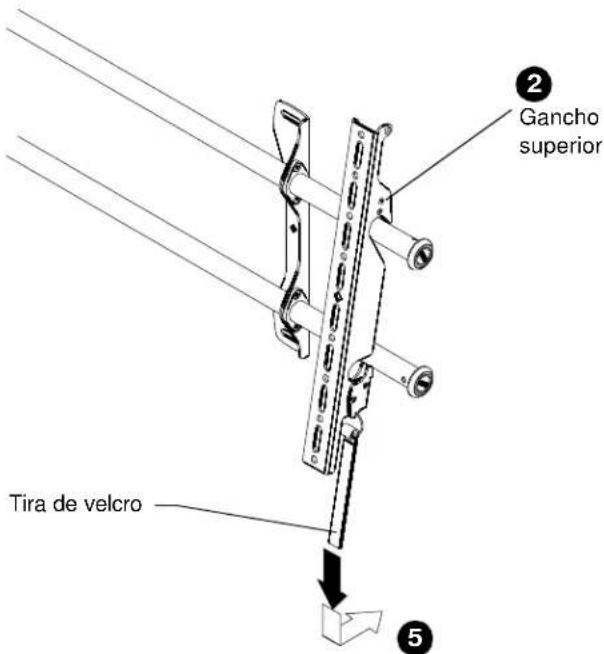

1. Cuelgue el gancho superior de los soportes de connexion en la barra superior del soporte.

NOTA: Inicialmente, la pantalla queda instalada en "modo pie de apoyo" para poder el acceso a los cables.

1. Deslice la pantalla y las barras hasta la posicion de visualizacion deseada.

2. Pase los cables entre la pared y las barras.

PRECAUCION: PUNTOS DE COMPRESION. Mantenga los dedos, las manos y los cables alejados de las areas de compresion.

1. Tire hacía abajo las tiras de velcro y girelas hacía adentro en dirección a la pared para sujetar los soportes de conexión a la barra inferior y la parte inferior de la pantalla, al soporte.
