BRUKSANVISNING iCXPFM3B02 Chief

FÖRSIKTIG: FÖRSIKTIGT Indikiner k an der skoda, aller Forstörelse av ultrunstenng os um inte Xjörer anvisinngarna.

VARNING: Om du intolerance, Ine forstordr erdtigt erler itre foljer alla anvnsingar kan det leda till alvarig personiskada, skada pa ustrunning eriler uphavande av tabriksgaranti. Det ar installabren ans varnr att se til att alla komponenter ar hopsata ordentigt och monteras enigt medo lande anvinsing

TARKEAT VARIOITUKSET JA HALTYKSET

A

VAROTUS: VAROTUS limae seevakan vaman tai kuleman madolluscuta, os jehita ei noudaeta.

HALYTYS: HALYTYS imlambdae laitei teena vouritumisen tai tuhoutomans mahdollisuita, pj oheita e n nodatej.

WARNING: Om den har componenten monteras på ett for svagt underlag kan det leda till allvariga personskador eller skador på utrustningen! Det ar montorens ansvar att se till att det underlag på vilket componenten monteras klarar att stotta upp fem ganger den totala vikten for all utrustning. Förstark underlaget after behov innan du installerar componenten. Gipsskivan i viggen som fåstet monteras på kan vara högst 1,6 cm tjock.

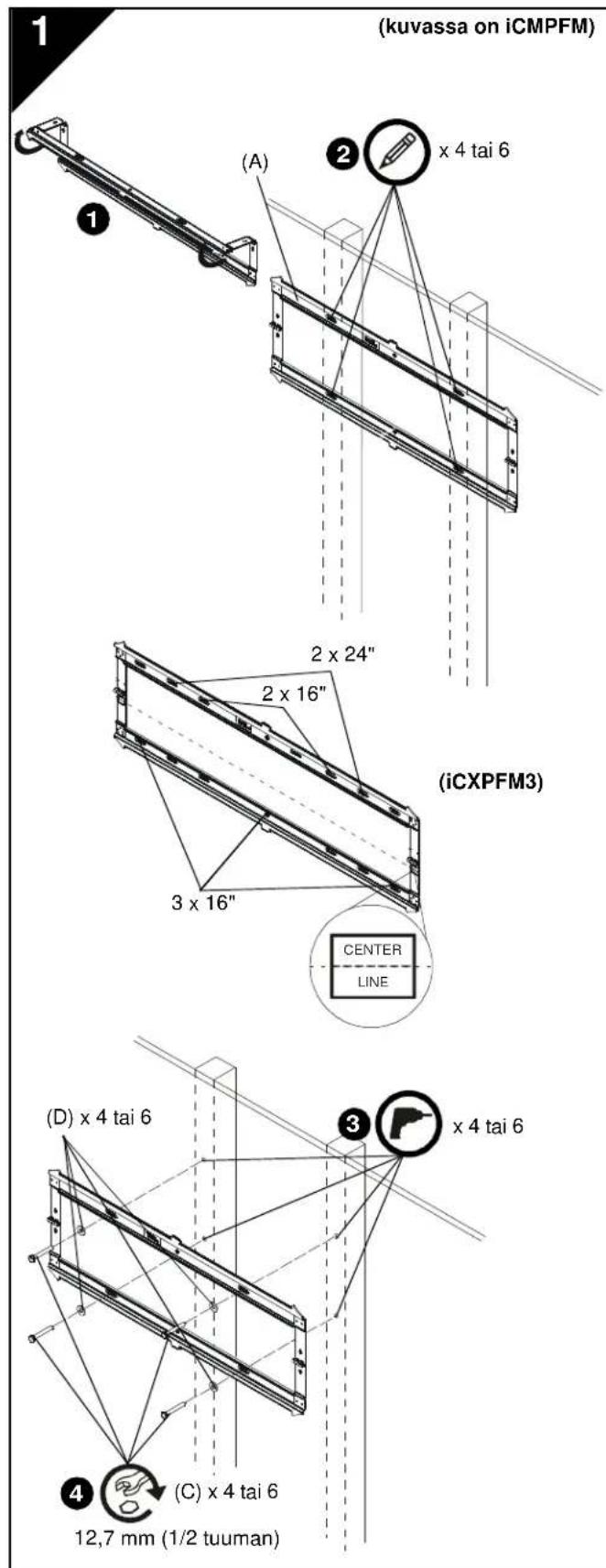

1. Oppna vaggplattan (A) for att forbereda den for montering pa vaggen.
2. Montera vaggplattan plant (A) och mark ut platserna for halen.
   OBS: iCMPFM3 maste installeras pa två 40,6 cm reglar. iCLPFM3 kan installeras pa 40,6 cm reglar (inre hal) eller 61,0 cm reglar (yttre hal). iCXPFM3 kan monteras pa två erler tre 40,6 cm reglar erler två 61,0 cm reglar. Om fastet monteras pa tre 40,6 cm reglar maste det monteras pa alla tre reglarna med de yttre halen och mittenhalen.
   OBS: Skármens vertikala mittpunktkommen att vara i jænmhójd med mittlinjen som visas pa etiketterna direkt nedanfor varje gängjärn. Tänk pa detta nar du bestämmer monteringsplats.
3. Borra 5,5 mm hal (7/32") i trareglarna.
4. Använd 12,7 mm (1/2") nyckel och montera skruvarna (C) genom plana brickor (D), vaggplattan (A) och in i trareglarna.

MONTERING AV VAGGPLATTA PAVAGG-BETONG,BETONGBLOCK ELLER TEGEL

WARNING: Om den här componenten monteras på att for svagt underlag kan det leda till allvarliga personskador erller skador på utrustingen! Det ar montorens ansvar att se till att det underlag på vilket componenten monteras klarar att stotta upp fem ganger den totala vikten for all utrusting. Förstark underlaget after behov innan du installerar componenten.

VARNING: FARA FOR ELEKTRISK STÖT! ATT SKÄRA ELLER BORRA I ELEKTRISKA SLADDAR ELLER KABLAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att området bakom monteringsytan ar fri frán elektriska sladdar och kablar innan du borrar erller monterar fästen.

WARNING: EXPLOSION OCH BRANDFARAI! ATT SKARA ELLER BORRA I GASLEDNINGAR KAN LEDA TILL DOD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att omradet bakom monteringsytan ar fri fran rorsystem for gas, vatten, avfall erer annat innan du borrar erer monterar faden.

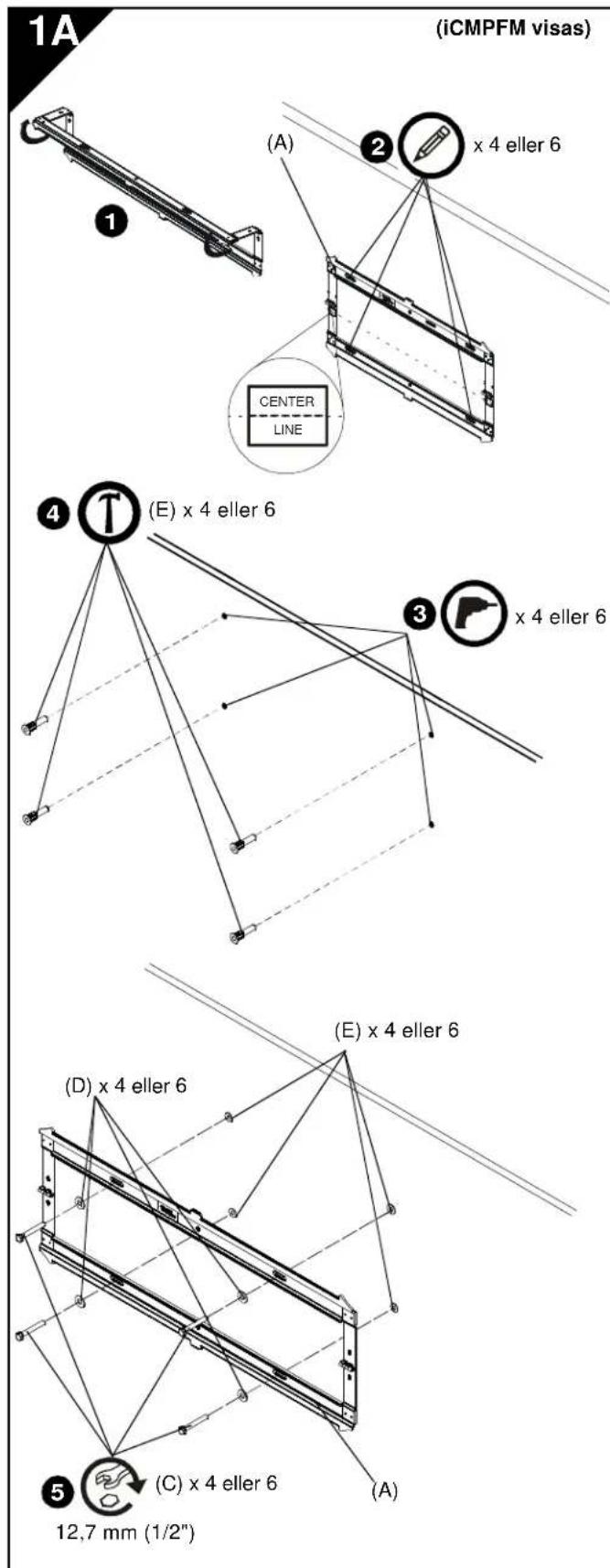

1. Oppna vaggplattan (A) for att forbereda den for montering pa vagens.
2. Montera vaggplattan plant (A) och mark ut platserna for halen.
   OBS: For iCLPFM3 kan antigen de fyra inre ellr yttre halen anvandas.
   OBS: Vid montering av iCXPFM3, anvand de yttre fyra halen och de tvamittenhalen pa vaggplattan.
   OBS: Skärmens vertikala mittpunkt kommt att vara i jämnhöjd med mittlinjen som visas pa etiketterna direkt nedanfor varje gängjärn. Tänk pa detta när du bestämmer monteringsplats.
3. Borra 7,9 mm hal (5/16") i markeringarna pa vagggen.
   Halen maste vara atminstone 63,50 mm (2 1/2) djupa.
4. Montera fyra betongforankringar (E) i borrhalen. Anvand en hammare for att knacka in forankringarna i halen.
5. Anvand 12,7 mm (1/2") nyckel och montera skruvarna (C) genom plana brickor (D), vaggplattan (A) och in i betongforankringarna (E).

MONTERA FASTENA VID SKÄRMAN

WARNING: Den minsta storleken på halmönstret
är 100 mm x 100 mm für iCMPFM3 och
200 mm x 200 mm für iCLPFM3 och iCXPFM3.

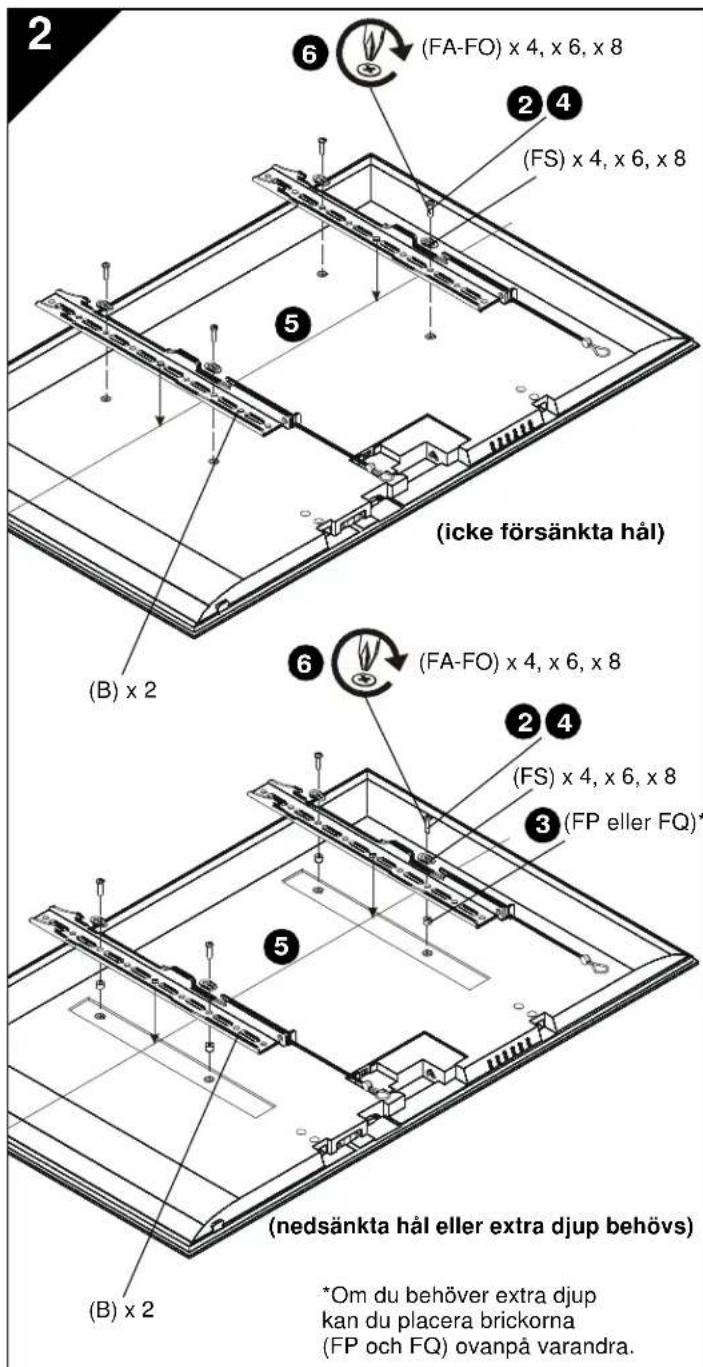

1. Lagg skärmen med framsidan nedat på en skyddande yta.

SE UPP: Om du anvander skruvar med fel diameter kan skarmen skadas! Ratt skruvar kommer latt att kunna gangas in i skarmens fashal.

1. Välj skruvens diameter genom att undersöka utrustningen (FA-FO) (8 mm, 6 mm, 5 mm, aller 4 mm) och jämfora med fästhalen på skärmen.

2. Valj brickor:

3. Om fästhälen inte ar försänkta och bada fästena (B) kan ligga plant emot skärmen kravs inga distansbrickor.

4. Om fästhänen ar försänkta eller om det finns utstickende delar som hindrar fästena (B) frän att litga plant maste distansbrickorna (FP eller FQ) användas.
5. Om du behöver extra djup bakom skärmen kan du placera brickorna (FP och FQ) ovanpá varandra.

SE UPP: Om du anvander skruvar med fel langd kan skarmen skadas! Ratt skruvar kommer att gängas i pa ratt satt utan att ga emot botten pa skarmens fästhäl.

1. Valj skruvens langd:

2. Använd handen och satt i den KORTASTE skruven med den valda diametern (FA, FE, FI erler FL) genom fasst (B), universalbrickan (FS) och den valda distansbrican (FP erler FQ, om dessa behövs) i fästhålet pa skärmen. Skruven ska INTE skruvas in i hålet just nu.
   Ratt skruvlängd kraver att basen på skruvens huvud sticker ut ovanfor den platta brickan lka langt eller langre an skruvens diameter. Valj en langre skruv om skruven ar for kort. Valj den kortaste skruven somkommen att sticka ut tillrackligt langt.

3. Placera fastena (B) pa skarmen och se till att:

De ovre hakarna ar riktade mot ovre delen av skarmen.
- Fästenas mittpunkt (B) ar sā nara mittpunkten på skärmens baksida som möjigt after att de har monterats. Det diamantformade halet anger fästets mittpunkt.

1. Använd en Phillips-skruvmejsel och montera fösiktigt de valda skruvarna genom universalbrickor (FS), fsten (B) och distansbrickor (FP aller FQ, om sādana behövs), in i skärmen.
2. Dra at alla skruvar. Kontrollera att alla fasthal pa skarmen (4, 6 erer 8) anvands.

MONTERA SKÄRMON VID VAGGPLATTAN

VARNING: Om vikten overstigs kan det orsaka allvarlig personskada eller skada på utrustingen! Det ar montorens ansvar att kontrollera att den kombinerade vikten for alla componenterna som monterats inte overstiger 56,7 kg (125 lbs) for iCMPFM3 och iCLPFM3 eller 79,4 kg (175 lbs) for iCXPFM3. Använding avprodukter som overstiger den angivna maxvikten kan leda till att faset och dess tillbehör落后 ner, vilket kan orsaka skada.

WARNING: Skärmar kan vara mycket tunga! Kontrollera att skärmen kan lyfas sakert och manövreras after behov for att monteras pa vaggplattan. Om forebyggande atgärder inte vidtagits kan detta leda till allvarliga personskador eller skador pa utrustingen!

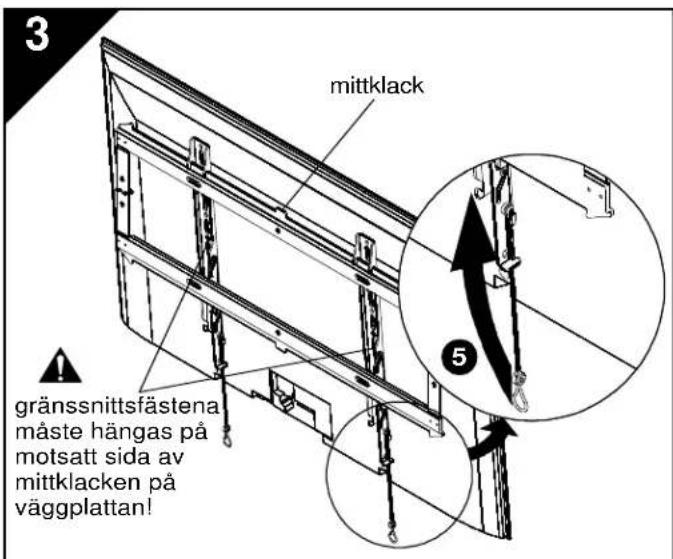

WARNING: Gransnittsfa stena maste hangas pa motssatt sida av mittlacken pa vaggplattan!

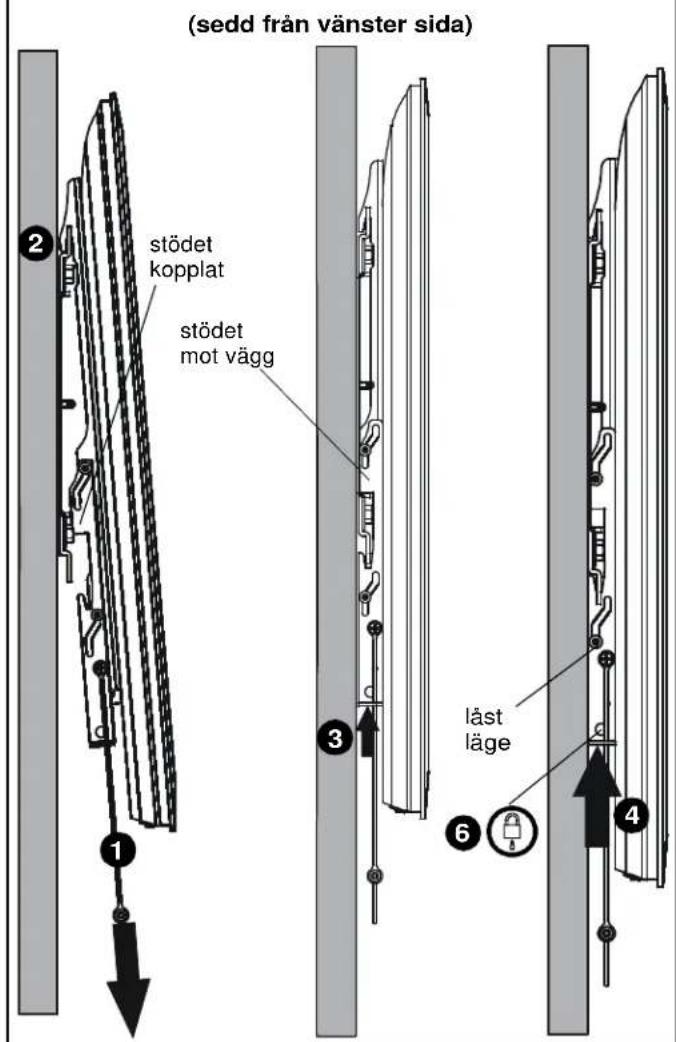

1. Se till gränssnittsfastena befinner sig i stödläge genom att dra ner handtagen sä langt som det gär.
2. Hang upp skärmen med fästena (B) pa den övre skenan pa vaggplattan (A). Stödet bör kopplas samman med den undre delen av vaggplattan.

OBS: All hantering av kablar eller justering av skarmens baksida bør goras när skarmen vilar pa stodet.

1. Frigör stödet genom att trycka uppät mot gränssnittsfastena tills stödet vilar mot vaggen.
2. Tryck vidare uppat pa granssnittsfastena for att skarmen sha komma i last lage mot vaggen.
3. Remmar kan stoppas in bakom skarmen och placeras pa skaran pa granssnitsfastena (B) nar installationen ar klar sa att tittaren inte kan se dem.
4. (Valfritt) Placera hanglas aller linlas (medfoljer ej) genom granssnittsfastenas nedre hal for att oka sakerheten.
