BRUGSANVISNING iCXPFM3B02 Chief

ADVARSEL: Hvis这部分 component monteres pa en konstruktion, der ici er staerk nok, kan det forarssage alvorlig personskade aller beskadigelse af udstyret! Montaren er ansvarlig for at sorge for, at componenten monteres pa en konstruktion, der kan bare fem gange udstyret'samlede vegt. Forstaerk konstruktionen after behov, for componenten monteres. Væggen, som ophængen fastgore til, kan have en maks. Tykke af gipsplader pa 1,6 cm (5/8").

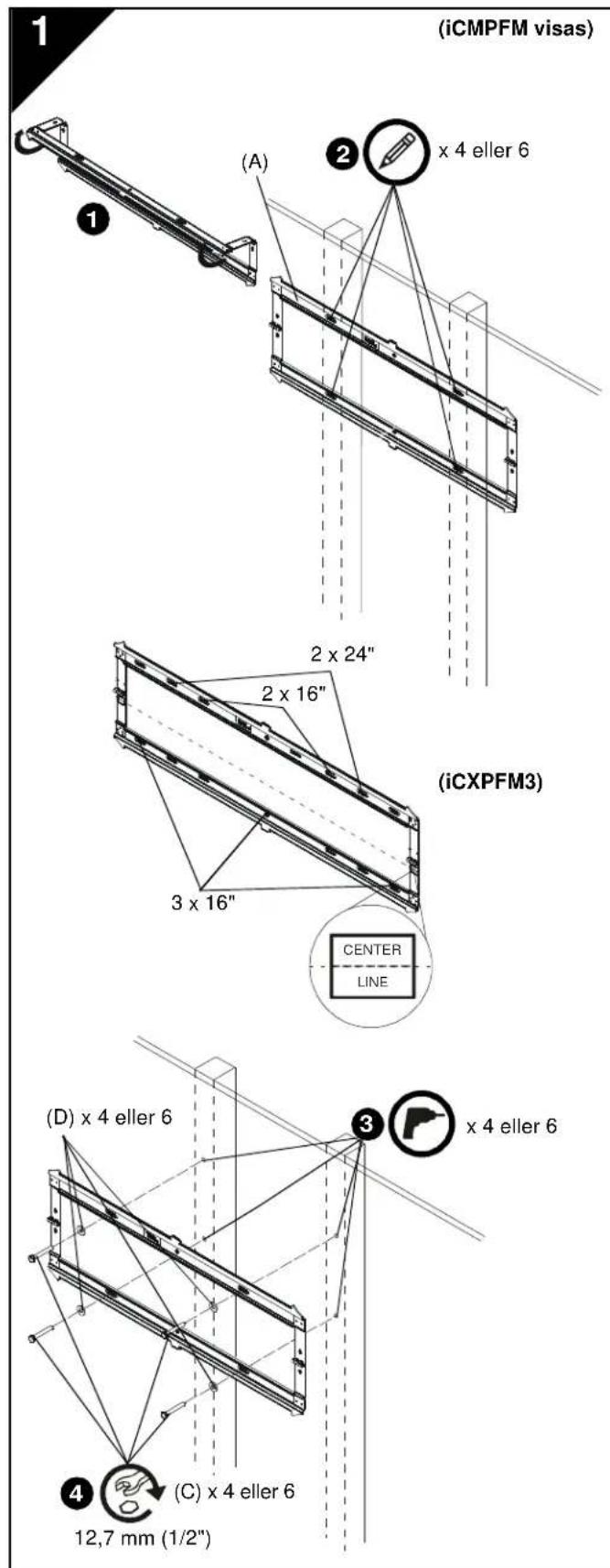

1. Fold vægpladen (A) ud for montering på væg.
2. Planer vægpladen (D) og marker placeringen pa styrehullerne.

BEMERK: iCMPFM3 skal moneres pa to 40,6 cm (16") stolper. iCLPFM3 kan moneres pa 40,6 cm (16") stolper (inderhuller) eller 61,0 cm (24") stolper (yderhuller). iCXPFM3 kan moneres over to eller tre 40,6 cm (16") stolper eller to 61,0 cm (24") stolper. Hvis der moneres pa tre 40,6 cm (16") stolper, skal den moneres pa alle tre stolper ved brug af yderhullerne og miderhullerne.

BEMERK: Den lodrette midte af skaermen vil vare lige med den miderlinje, som indikeres pa de etiketter, der er placeret direkte under hvert haengsel. Husk pa dette, nar monteringsplaceringen bestemmes.

1. Bor styrehuller pa 5,5 mm (7/32") diameter ind i tapskruerne.
2. Brug en 12,7 mm (1/2") skruenogle til at montere skruer (C) gennem de flade slutteskiver (D) og vægpladen (A) ind i træafstiverne.

MONTERING AF VEGPLADE PAVEG-BETON,BETONBLOKKE ELLER MURSTEN

ADVARSEL: Hvis这部分 component moneres pa en konstruktion, der ici er sterk nok, kan det forarsage alvorlig personskade aller beskadigelse af udstyret! Monteren er ansvarlig for at sorge for, at componenten moneres pa en konstruktion, der kan bare fem gange udstyretsa samlede vegt. Forsterk konstruktionen after behov, for componenten moneres.

ADVARSEL: RISIKO FOR ELEKTRISK STÖDI HVIS DER SKÄERES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDFÖRE DÖDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der/DD er elektriske ledninger er ker kabler bag ophæŋget, for du borer erller installerer ophæŋget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND! HVIS DER SKÅERES ELLER BORES I GASLEDNINGER KAN DET MEDFÖRE DÖDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er ledninger, som færer gas, vand eller affald eller andet i vaeggen bag ophæŋget, För du borer, skærer eller installerer ophæŋget.

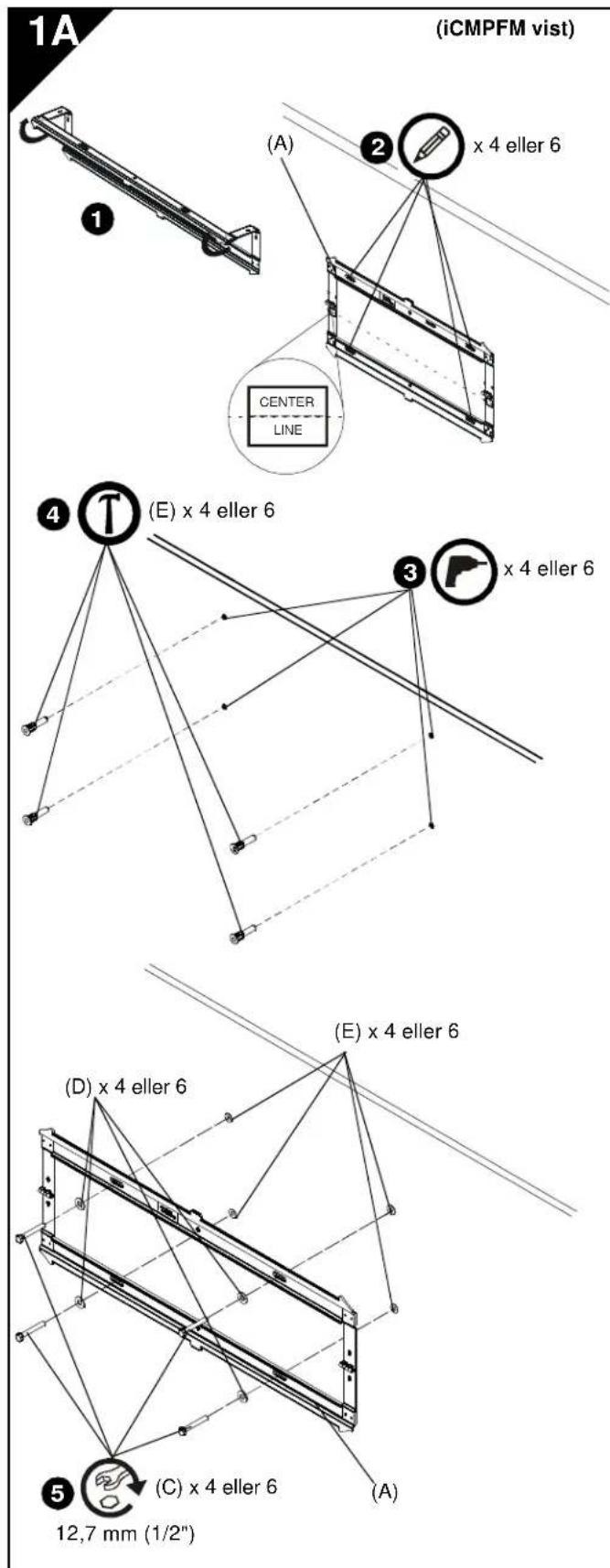

1. Fold vægpladen (A) ud før montering pa væg.
2. Planer vægpladen (A) og marker placeringen af styrehullerne på den ønskede monteringsplacering.

BEMERK: I forbindelse med iCLPFM3 kan enten de fire inder- ell er yderhuller benyttes.

BEMERK: I forbindelse med iCXPFM3 skal de fire yderhuller og de to midterhuller pa vægpladen bruges ved montering.

BEMERK: Den lodrette midte af skaermen vil vare lige med den miterlinje, som indikeres pa de etiketter, der er placeret direkte under hvert haengsel. Husk pa dette, nár monteringsplaceringen bestemmes.

1. Bor 7,9 mm (5/16") diameter styrehuller i vaeggen pa markerede placeringer. Hullene kal bores mindst 6,5cm (2 1/2") dybe.
2. Monter 4 betonrawplugs (E) i de borede huller. Brug en hammer til at banke rawpluggene ind i hullerne.
3. Brug en 12,7 mm (1/2") skruenogle til at montere skruer (C) gennem de flade sluteskiver (D) og vaepladen (A) ind i betonrawpluggene (E).

MONTERING AF BESLAG PÅ SKÄERM

ADVARSEL: Det mindste hulmønster er

100mm× 100mm for iCMPFM3 og

200 mm x 200 mm for iCLPFM3 og iCXPFM3.

1. Læg skærmen med forsiden nedad på en beskyttende overflade.

FORSIGTIG: Brug af skruer med en forkert

diameter kan beskadige din skerm! De korrekte

skruer vil nemt kunne skrues ind i skaermens

monteringshuller.

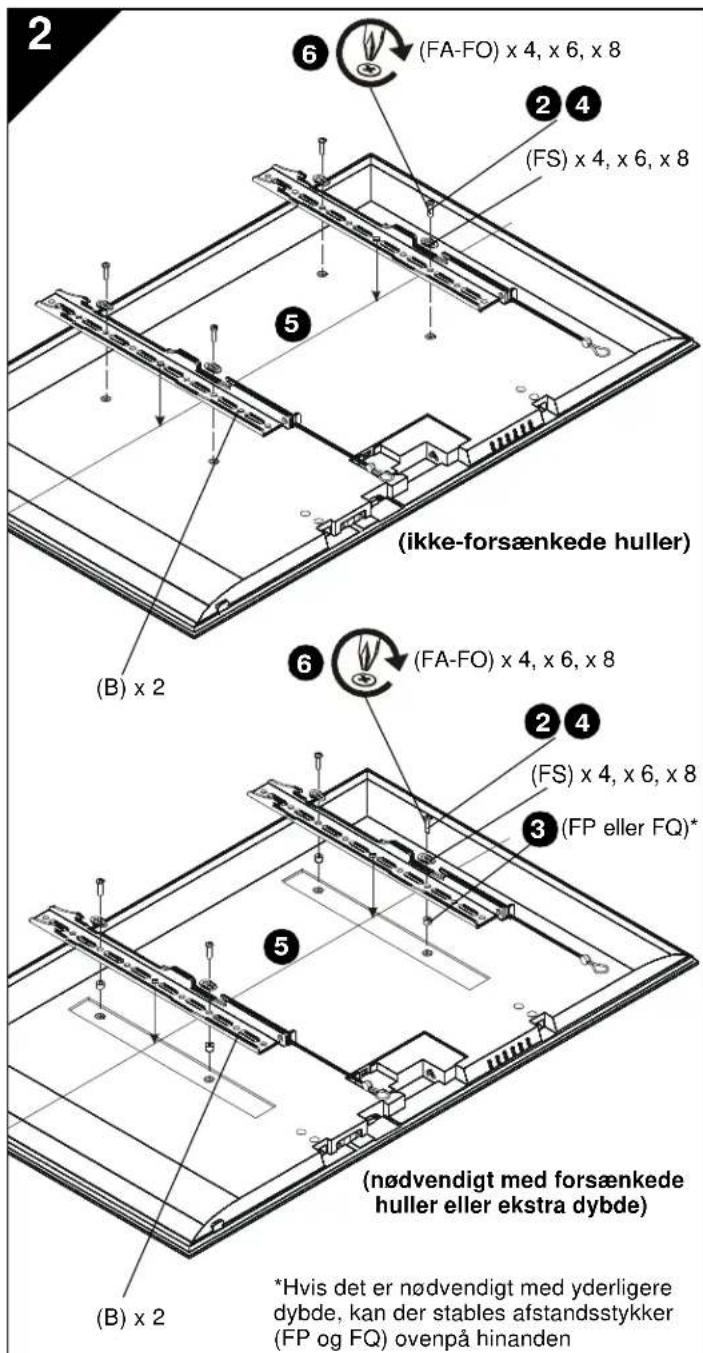

1. Vaelg skruernes diameter ved at undersoge materiel (FA-FO) (8 mm, 6 mm, 5 mm, aller 4 mm) ogSAMenligne med monteringshullerne pa skærmen.

2. Vaelg afstandsstykker:

Hvis monteringshullerne seks er forsakenkeede, og begge beslag (B) kan ligge fladt mod skarmen, er det seks nodvendigt med afstandsstykker.
Hvis monteringshullerne er forsakenkede,ller hvis fremspring forbinder beslagene (B) i at ligge fladt, skal der bruges afstandsstykker (FP erfer FQ).
Hvis det er nodvendigt med yderligere dybdebag skaermen, kan der stables afstandsstykker (FP og FQ) ovenpahinanden.

FORSIGTIG: Brug af skruer med forkert laengde kan beskadige din skerm! De korrekte skruer vil have tilstrakkelig gevindtilkobling uten at roe ved bunden af skarmens monteringshuller.

Indfor med handen den KORTESTE skruelangde med den valgte diameter (FA, FE, FI ellr FL) gennem beslag (B), universal-slutteskrue (FS) og det valgte afstandsstykke (FP erer FQ om ndvendigt) ind i skarmens monteringshul. Skru IKKE skruen i hullet pa nuvaerende tidspunkt.
Den korrekte skruelænge kræver, at basen af skruehovedet stikker frem over den flade skive, en afstand som svarer til er storre end skruens diameter. Hvis skruelængen erutilstrækkelig, ælges en ængere skrue. Vælg den korteste skrue, som vil stkke frem i den nødvendige afstand.

1. Anbring beslagene (B) pá skærmen, idet du sikrer dig følgende:

2. De overste kroge er mod skaermens overste del.

3. Midten af beslagene (B) er sa tæt som muligt pa skærmens bagsides midte after montering. Midten af beslaget er angivet med det rombeformede hul.

4. Brug en stjerneskruetrakker til omhyggeligt at montere de valgte skruer igennem de flade slutteskiver (FS), beslag og afstandsstykkerne (FP aller FQ, om nadvendigt) og indiskaernen.

5. Stram alle skruer. Sorg for, at alle relevante monteringshuller i skærmen (4, 6 eller 8) benyttes.

MONTERING AF SKAERM TIL VEGPLADE

ADVARSEL: Hvis vægtkapacitetens overskrides, kan det forrsage alvorlig personskade eller beskadigelse af udstyret! Det er installatorens ansvar at sorge for, at den totale vegt for alle dele icke overstiger 56,7 kg for iCMPFM3 og iCLPFM3 eller 79,4 kg for iCXPFM3. Anvendelse med produkter som er tungere end den angivne maksimalvegt, kan medfere at ophænet og dets tilbehör falder ned og forrsager skader.

ADVARSEL: Skaermen kan vare meget tung! Sorg for, at skaermen kan loftes og manovres laden problemer og som pakravet for at montere den pa vægpladen. Hvis de rette forholdsregler ikke træffes, kan det resultere i alvorlig personskade eller beskadigelse af udstyret!

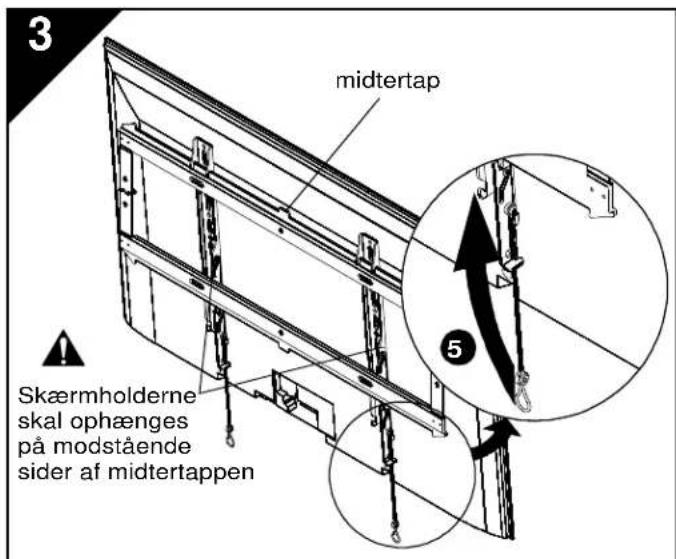

ADVARSEL: Skaermholderne skal haenges pa modstaende sider af midertappen pa vaepladen!

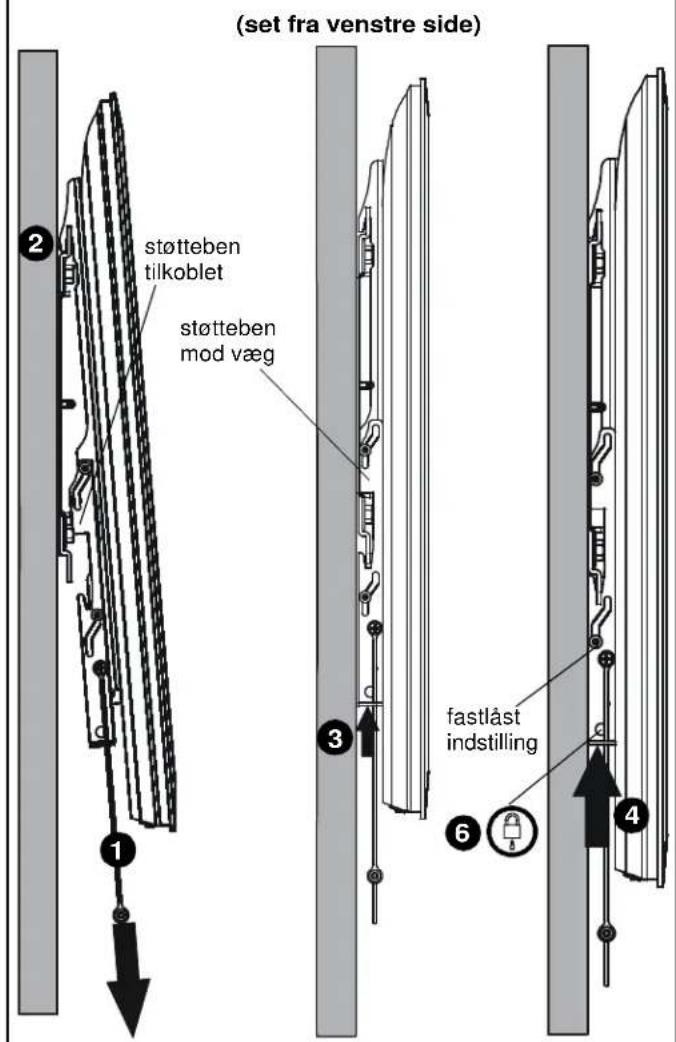

1. Sorg for at skarmholderne er i stottebensposition ved at trakke handtagene sa langt ned som muligt.
2. Haeng skaermen med beslagene (B) pa den overste kinne af vægpladen (A). Stotterne skal gribe ind i den nederste del af vægpladen.

BEMAERK: Enhver justering af kabelstyring ellere bagskaerms skal foretages, mens skaermen hviler pa stottebenene.

1. Lås op for stottebenene ved at skubbe pa skærmholderne, indtil stottebenene hviler mod væggen.
2. Skub længere ind og op pa skærmholderne for at lase skærmen fast pa væggen.
3. Stropper kan stikkes bag skærmen på hakket på interfacebeslagene (B), after monteringen er færdig, sä de ikke er synlige for seeren.
4. (Valgfrit) Før haengelasen eller kabellasen medfolger icke) gennem bundhullerne pa skarmholderne for yderligere sikkerhed.
