GEBRUIKSAANWIJZING iCXPFM3B02 Chief

BELANGRIJKE AANWIJZINGEN en WAARSCHUWINGEN!

WAARSCHUWING: Een WAARSCHUWING vestigt uw aandacht op de mogelijkheid van ernst g of dodelijk letei als ude instructucties Niet opolgit.

VOORZlichtig: De aanwijzing VOORZlichtig vestigt u van aanucht op de moeligkilde voerbeasting of onherstbeige beschadiging van de apparatuur als u de betrefnde instructres Niet opvlogt.

WAARSCHUWING: Door nicht alle instructies te lezen, volledig te begrijpen en op te volgen, riskeert u ermingt personoik het, beschadiging van de apparaturen het verrallen van de tabriekgarantie. Degene die het product instaet is ervoor verantwoerdigl den ate onderderieren aan de hand van de meegeleerde handeiding op de juiste wije worden samengeboudn en germonterd.

WAARSCHUWING: Het bieden van onvooldende
on struutsteerde voor dit onderstein kan leiden tot erasmus

IMPORTANT AVERTISSEMENTS ET PRECAUTIONS!

WAARSCHUWING: Het bieden van onvoldoende constructiesterkte voor dit onderdeel kan leiden tot ernstig persoonlijk letsel of schade aan de apparatuur! Het is de verantwoerdelijkheid van de installmenteur om ervoor te zorgen dat de constructie waaraan deze installmentatie worden bevestigd vrij maal het gewicht van alle apparatuur kan dragen. Verstevig indien nodig de constructie voordat het onderdeel geinstalleerd worden. De dikte van de gipsplaat van de muur waarop de montageplaat要去en worden gemonteerd, mag maximaal 1,6cm+zijn.

1. Ontvouw wandplaat (A) om hem aan de wand te bevestigen.
2. Plaats wandplaat (A) en markeer de plaatsen van de montagegaten.

OPMERKING: De iCMPFM3要去 worden geinstalleerd op twee dragers van 40,6 cm. De iCLPFM3 kan worden geinstalleerd op dragers van 40,6 cm (binnenste gaten) of op dragers van 61 cm (buitenste gaten). De iCXPFM3 kan worden gemonteerd op twee of drie dragers van 40,6 cm of tweedragers van 61 cm. Als hij op drie dragers van 40,6 cm wordt gemonteerd moeten alle drie de dragers worden gebruikt met de buitenste en centrale gaten.

OPMERKING: Het vertical middelpunt van het scherm staat evenwijdig aan de centrale lijn op de labels die net onder iedere scharnier staan. Houd hier rekening mee bij het bepalen van de montagelocatie.

1. Boor wee montagegaten van 5,5 mm diameter in de houten dragers.
2. Plaats de schroeven (C) door twee platte plaatjes (D) en de wandplaat (A) in de houten wandstijlen met behulp van een sleutel van 12,7 mm.

INSTALLEER DE WANDPLAAT AAN DE WAND-BETON, MASSIEF BETON OF BAKSTEEN

WAARSCHUWING: Het bieden van onvoldoende constructiesterkte voor dit onderdeel kan leiden tot ernstig persoonlijk letsel of schade aan de apparatuur! Het is de verantwoordelijkheid van de installmenter om ervoor te zorgen dat de constructie waaraan deze installmentatie worden bevestigd vrij maal het gewicht van alle apparatuur kan dragen. Verstevig indien nodig de constructie voordat het onderdeel geinstalleerd worden.

WAARSCHUWING: WAARSCHUWING VOOR ELEKTRISCHE SCHOKKEN! HET DOORSNIJDEN OF DOORBOREN VAN ELEKTRISCHE BEDRADING KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controller ALTIJD of het gebiedchter het montagevlak vrij is van elektrische bedrading en snoeren voordat u boort of een bevestiging monteert.

WAARSCHUWING: WAARSCHUWING VOOR ONTPLOFFINGEN EN BRANDI HET DOORSNIJDEN OF DOORBOREN VAN GASIPJPEN KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controller ALTID of het gebied achter het montagevlak vrij is van gas-, water-, afval- of andere leidingen voordat u snijdt, boort of een bevestiging monteert.

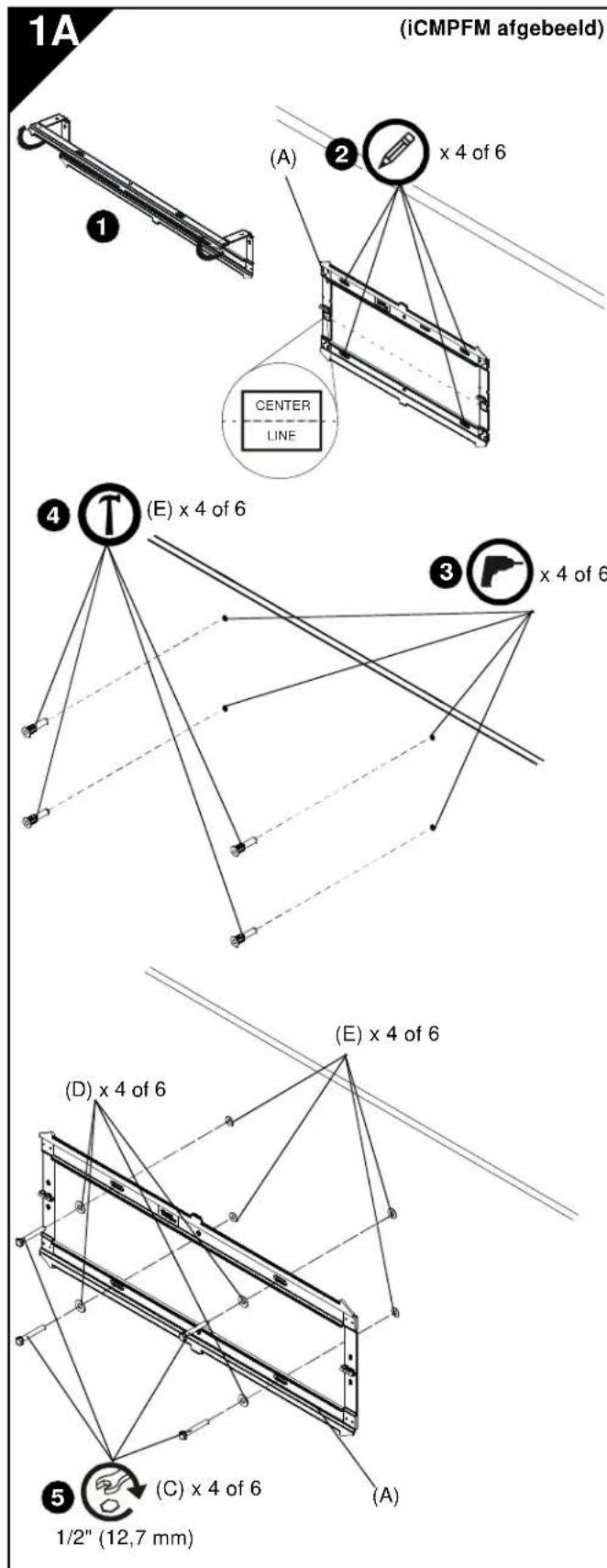

1. Ontvouw wandplaat (A) om hem aan de muur te bevestigen.
2. Plaats wandplaat (A) en markeer de plaatsen van de montagegaten op de gewenste montageplaats.

OPMERKING: Voor de iCLPFM3 können zowel de binnenste als buitenste vier gaten worden gebruikt.

OPMERKING: Gebruik voor de installmentie van de iCXPFM3 de buitenste vier gaten en de twee middelste gaten op de wandplaat.

OPMERKING: Het verticaal middelpunt van het scherm staat evenwijdig aan de centrale lijn op de labels die net onder iedere scharnier staan. Houd hier rekening mee bij het bepalen van de montagelocatie.

1. Boor twee montagegaten van 7,9mm diameter op de gemarkeerdeplaatsen in de muur. De gaten moeten ten minste 6,35 cm diep geboard worden.
2. Plaats vier betonankers (E) in de geboorde gaten.
   gebruik een hamer om de ankers in de muur te kloppen.
3. Plaats de schroeven (C) door twee platte plaatjes (D) en de wandplaat (A) in de betonankers (E) met behulp van een sleutel van 12,7 mm.

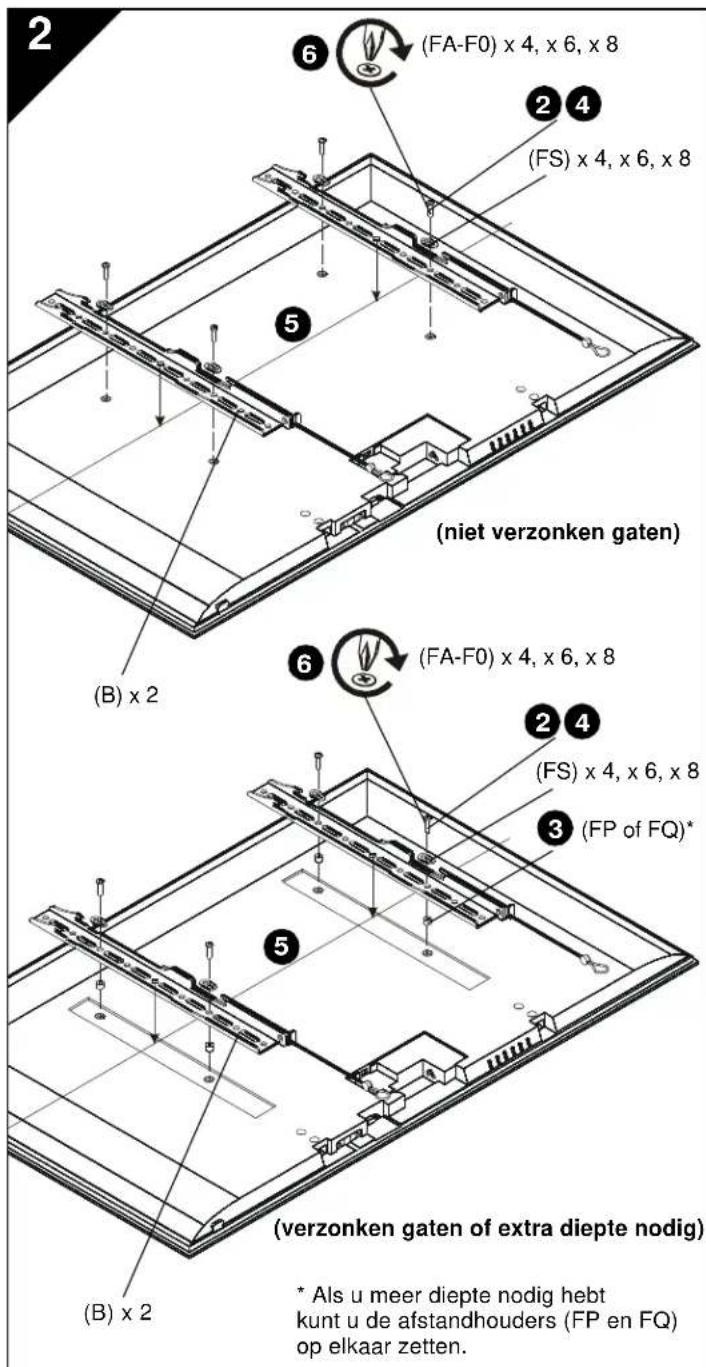

PLAATS BEUGELS OP SCHERM

WAARSCHUWING: De minimale patroon en grotte van de gaten is 100 mm x 100 mm voor de iCMPFM3 en 200 mm x 200 mm voor de iCLPFM3 en de iCXPFM3.

1. Leg scherm omgekeerd op beschemend oppervlak.

VOORZICHTIG: Gebruik van schroeven met verkeerde diameter kan uw scherm beschadigen! Geschekte schroeven konnen gemakkelijk in de montagegaten van het scherm worden ingepast.

1. Selecteer de schroefdiameter door de hardware (FA-FO) te controleren (8 mm, 6 mm, 5 mm, of 4 mm) en te vergelijk den met de montagegaten op het scherm.

2. Selecteer afstandhoulders:

3. Als de montagegaten zich verzonken, en beiden beugels (B) plat op het scherm können worden gelegd,要去en geen afstandhoulders worden gezruikt.

4. Als de montagegaten zijn verzonken, of alsuitsteeksels verhinderen dat de beugels (B) plat können worden gelegd,要去 afstandhoulders (FP of FQ) worden gebruikt.
5. Als u meer diepte achefter het scherm nodig hebt kunt u de afstandhoulders (FP en FQ) op elkaar zetten.

VOORZICHTIG: Gebruik van schroeven met

verkeerde lenghte kan uw scherm beschadigen!

Geschkke schroeven hebben een gpaste

schroefdraad voor ineengrijpen, zonder dat ze de bodem van de montagegaten van het scherm raken.

1. Selecteer de schroeflengte:

2. Plaats manueel de schroef met de KORSTE

   • lengthen de geseleeteerde diameter (FA, FE, FI of FL) door de beugel (B), universiele plaat (FS), geseleeteerde afsfandhouser (FP of FQ, indien nodig) in het montagegat van het scherm.
   • Pas de schroef nu nog NIET in het gat.

3. De gepaste schroeflengte vereist dat de basis van de schroefkop boven de platte plaat (E) uitsteekt, met een lenghte die gelijk is aan of groter is dan de schroefdiameter. Als de schroeflengte ongepast is,要去en langere schroef worden gebruikt. Selecteer de kortste schroef die met de vereiste lenghte uitsteekt.

4. Plaats beugels (B) op het scherm en zorg ervoor dat:

5. De bovenste hakenaar de bovenkant van het scherm wijzen.

6. De centrale beugels (B) staan zo zich mogelijk in het midden van deijkenkant van het scherm na de installmente. Het midden van de beugel wordt aaangetoond door een ruitvormig gat.

7. Installeer de schroeven zorgvuldig door de universele platen (FS), beugels (B) en afstandhoulders (FP of FQ, indien nodig) in het scherm met behulp van een Phillips schroeventraaier.

8. Zet alle schroeven vast. Zorg ervoor dat alle geschichte montagegaten van het scherm (4, 6 of 8) worden gebruikt.

INSTALLEER HET SCHERM AAN DE WANDPLAAT

WAARSCHUWING: Het overschrijden van de gewichtscapaciteit kan ernstig persoonlijk letsel of schade aan de apparatuur tot gevolg hebben! Het is de verantwoordelijkheid van de installateur om te controleren dat het totale gewicht van de bevestigde onderdelen voor de iCMPFM3 en iCLPFM3 platen neit meer is dan 56,7 kg of 79,4 kg voor de iCXPFM3. Het gebruik van producten zwaarder dan het maximum aangegeven gewicht kan resulteren in het bezwijken van de bevestigingplaat en de accesoes wat persoonlijk letsel tot gevolg kan hebben.

WAARSCHUWING: Het scherm kan heel zwaar zich! Zorg ervoor dat het scherm veilig opgetilt kan worden om hem aan de wandplaat te bevestigen. Als u Niet de nodige maatregelen neemt kan dit verwondingen of schade aan het toestel als gevolg hebben!

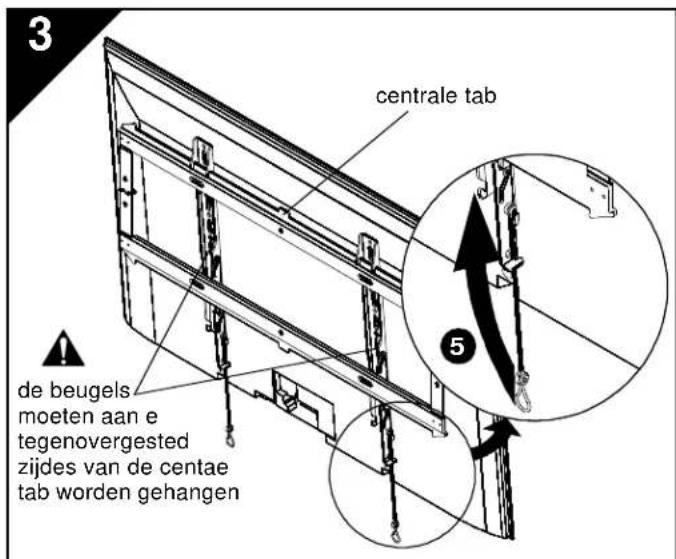

WAARSCHUWING: De beugels要去en aan de tegenovergestelde zijdes van de centrale tab op de wandplaat worden gehangen!

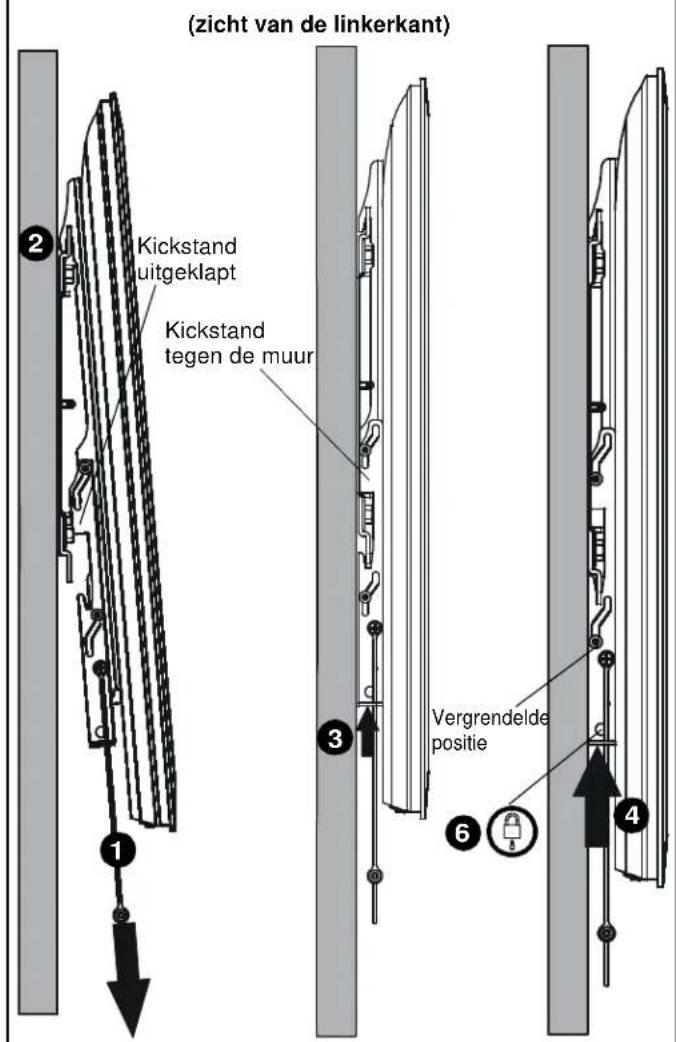

1. Zorg ervoor dat de beugels in de "kickstand"-positie staan door de hendels zo laag möglich omlaag te duwen.
2. Hang het scherm met de beugels (B) aan de bovenste rail van wandplaat (A). De "kickstand"-positie moet uitgevoerd worden voor het onderste gedeelte van de wandplaat.

OPMERKING: Het kabelbeheer of aanpassingen aan de achechterkant van het scherm moetenuitgevoerd worden verwijl het scherm op de kickstand rust.

1. Ontgrendel de kickstand door de beugels omhoog te duwen totdat de kickstand gegen de muur rust.
2. Duw de beugels verder omhoog om het scherm in zich positie in de muur vast te klikken.
3. U kunt de riemen na de installmentie achefter het scherm aan de interfacebeugels verbergen zodate ze Niet meer zichtaar� voor de kijker.
4. (Optioneel) Plaats een hangslot of kabelslot (niet meegeleverd) door de onderste gaten in de beugel en zorgt zo voor extra veiligheid.
