KÄYTTÖOHJE iCXPFM3B02 Chief

VAROTUS: Jos ojheita el iueta, ymmraetra ja noudatela, voi seuakuinsena olla vakava vamma, laiteen vaouritiminen tai takuun raukeaminen. On asentajan vastuilla varmstaa, etta kaikki komponi st on koottu oikein ja asennelttu ojheiden mukaisenti.

VAROTUS: Talle asolei rittamont rakennevahnuus voi alheuttaa vakavan var mai teiahengin. Asantajan vastuila on varmista, etta rakeen, johon tamsa on kinnitety, kestali visi kertaa koko laitteion yhteen lasketun paimon. Vahvsta rakennetta tarviitaessa enen osan asertamista. Seinan, johon teine kinnitetyan, paksuus saa olla enintan 15,9 mm (lman laastia).

VAROTUS: Painopakitee tin yilyo voi aiheuttaa vakavan vamman tai laitevahong. Asennuatn tekjan vastulla on varmista, etta kalwen kinnitetyen laiteeden yhtelspaei oie surempu kmi 56.7 kg (125 lbs) malleisa iCMPFM3 ja iCLPFM3 tai surempu kmi 79.4 kg (175 lbs) malleisa iCXPF M3. Jos telineta kayetana imolaittua ensimmiaspinao raskaammmile toutellee, telinej ana varsutee saattavat romahtaa jai heuttaa vamman.

WAZNE OSTRZEZENIA

VAROITUS: Rakenteen riittamatön lujuus tatā telinettā varten voi aiheuttaa vakavia henkilo- tai laitevahinkoja! Asennustyōn tekijān vastuulla on varmistaa, etta rakenne, johon tamā teline on kiinnitety, pystyy Kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista. Seinässa, johon teline kiinnitetaan, kuivamuurauksen paksuus saa olla enintäan 1,6 cm.

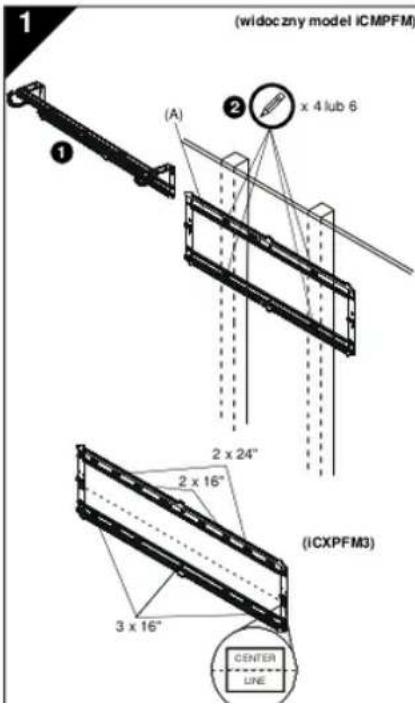

1. Avaa seinälevy (A) seinään kiinnittämista varten.
2. Aseta seinälevy (A) vaakasuoraan ja merkitse ohjausreikien paikat.

HUOMAUTUS: iCMPFM3 taytyy asentaa kahteen 40,6 cm:n koolinkiin. iCLPFM3 voidaan asentaa 40,6 cm:n koolinkeihin (sisemmät reiät) tai 61,0 cm:n koolinkeihin (ulommat reiät). iCXPFM3 voidaan asentaa kahden tai kolmen 40,6 cm koolingin tai kahden 61,0 cm koolingin paallee. Jos asennus tehdään kolmeen 40,6 cm:n koolinkiin, kiinnitykseen taytyy kayttäa kaikkia kolmea koolinkia ulompia ja keskireikiä kayttäen.

HUOMAUTUS: Nayton keskikohta pystysuunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskiviivan kanssa. Muista tamā, kun māarität tiinnityskohtia.

1. Poraa koolaukseen 5,5 mm (7/32 tuuman) ohjausreiät.
2. Kierrä ruuvit (C) litteiden aluslevyjen (D) ja seinälevyn (A) lapi koolaukseen käyttaen 12,7 mm (1/2 tuuman) ruuviavainta.

SEINÄLEVYN KIINNITTÄMINEN SEINAAN-BETONI, BETONITILI TAI TIILI

VAROITUS: Rakenteen riittamatön lujuus tata telinettà varten voi aiheuttaa vakavia henkilo- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, etta rakenne johon tamä teline on kiinnitetty, pystyy Kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista.

VAROITUS: SÄHKÖISKUN VAARA!
SAHKOJOHTIMEN TAI KAAPELIN KATKAISEMINEN
TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI
VAKAVIA VAMMOJA! Varmista AINA ennen poraamista
tai kiinnikkeiden asentamista, etta kiinnityspinnan takana
ei ole sahkjohtoja tai kaapeleita.

VAROITUS: RAJAHDYKSEN JA TULIPALON VAARA! KAASUPUTKEN KATKAISEMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVIA VAMMOJA! Varmista AINA ennen katkaisemista, poraamista tai kiinnikkeiden asentamista, etta kiinnityspinnan takana ei ole kaasu-, vesi-, viemari- tai muuta putkea.

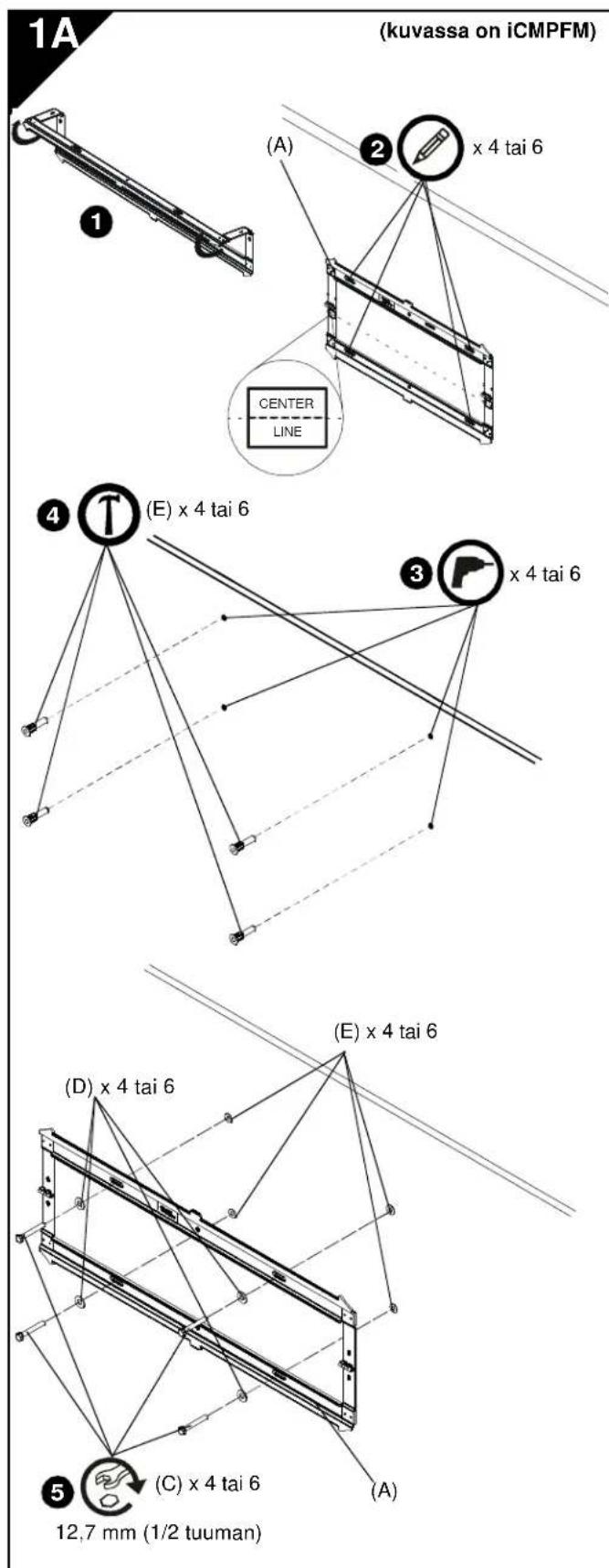

1. Avaa seinälevy (A) seinään kiinnittämista varten.
2. Aseta seinalevy (A) vaakasuoraan ja merkitse ohjausreikien paikat.

HUOMAUTUS: iCLPFM3 voidaan asenta kayttamalla joko sisempiä tai ulompiya neljäa reikäa.

HUOMAUTUS: Käytä iCXPFM3:n asentamiseen seinälevyn neljää ulompaa reikää ja kahta keskireikää.

HUOMAUTUS: Nayton keskikohta pystysunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskiviivan kanssa. Muista tamā, kun māarität kiinnityskohtia

1. Poraa 7,9 mm (5/16 tuuman) ohjausreiät seinään merkittyihin paikkoihin. Reikien tayty olla vahintaan 6,35 cm syvat.
2. Työnnä reikiin neljä betoniankkuria (E). Lyö ankkurit paikoilleenVASARALLA.
3. Kierrä ruuvit (C) litteiden aluslevyjen (D) ja seinälevyn (A) lapi betoniankureihin (E).

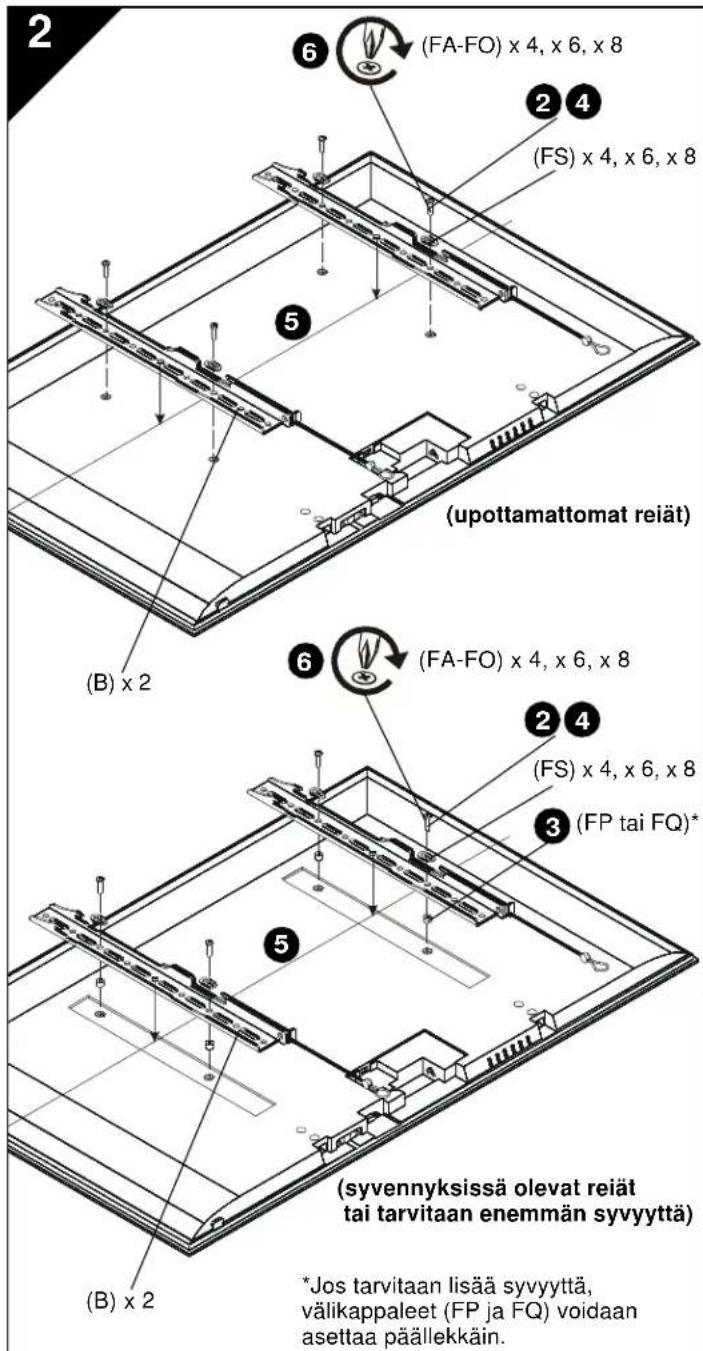

KIINNIKKEIDEN ASENTAMINEN NAYTTÖON

VAROITUS: Ruuvinreiatsisaltav an alueen vahimmäskoko on 100 mm x 100 mm mallissa iCMPFM3 ja 200 mm x 200 mm malleissa iCLPFM3 ja iCXPFM3.

1. Aseta nayttto tukevalle alustalle kuvaruutu alaspain.

HUOMAUTUS: Väärankokoisten ruvien käytäminen voi vahingoittaa nayttö! Oikeat ruvit on helppo kiertä nayton kiinnitysreikiin.

1. Valitse ruuvin lapimitta vertaamalla ruuveja (FA-FO) (8 mm, 6 mm, 5 mm tai 4 mm) nayton kiinnitsyrekien kokoon.

2. Valitse holkit:

3. Jos kinnitysreikiä ei ole upotettu ja molemmat kiinnikkeet (B) ovat kokopinnaltaan naytöa vasten, holkkeja ei tarvita.

4. Jos kiinnitsreiet on upotettu taiJos ulokkeet kohottavat kiinnikkeet (B) nayton pinnasta, holkkeja (FP tai FQ) taytyy kayttaa.
   Jos nayton takana tarvitaan lisaa syvyttta, valikappaleet (FP ja FQ) voidaan asettaa paallekkain.

HUOMAUTUS: Vääränpituisten ruuvien käytäminen voi vahingoittaa näytö! Oikeat ruuvit eivat ulotu kiinnitsreikien pohjaan, mutta niiden kierre tartuu silti riittävän pitkälta matkalta.

1. Valitse ruuin pituus:

2. Aseta LYHIN lapimitaltaan oikea ruuvi (FA, FE, FI tai FL) holkin (B), yleisaluslevyn (FS), valitun holkin (FP tai FQ, tarvittaessa) lapi nayton kiinnitsreikaan. ALA kierra ruuvia reikaan tassai vaiheessa.
   Kun ruvin pituus on oikea, ruvin paan alaosa on littean aluslevyn ylapuolella matkan, joka on vahintaan yt suuri kuin ruuvin lapimitta. Jos ruvi on liian lyhyt, valitse pitempi. Kayta lyhntaruva, joka ulottuu vaaditulle etaisyydelle.

3. Aseta kiinnikkeet (B) nayton paalle ja varmista seuraavat:

4. Ylakoukat ovat nayton ylaosaa kohti.
   Kiinnikkeiden (B) keskiosat ovat asentamisen jalkeen mahdollisimman lahella nayton takaosan keskikohtaa. Kiinnikkeen keskiosa on merkitty vinonelion muotoisella reialla.

5. Kierra valitut ruuvit varovasti yleisaluslevyjen (FS), kiinnikkeiden (B) ja holkkien (FP tai FQ, tarvittaessa) lapi nayttön kayttäen ristipääruuvitalttaa.

6. Kirista kaikki ruuvit. Varmista, etta kaikki tarvittavat kiinnityrei at (4, 6 tai 8) oval kaytossa.

NAYTON KIINNITTÄMINEN SEINÄLEVYYN

VAROITUS: Suurimman sallitun painon ylittäminen voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, etta kaikkien asennettujen laitteiden yhteispaino on enintaan 56,7 kg malleissa iCMPFM3 ja iCLPFM3 tai enintaan 79,4 kg malissa iCXPFM3. Ilmoitettua enimmäspainoa raskaampien laitteiden käytäminen voi aiheuttaa telineen ja sen osien romahtamisen ja mahdollisesti henkilövahinkoja.

VAROITUS: Naytto voi olla hyvin painava!
Varmista, etta nayttoa voi turvallisesti nostaa ja liikutella seinalevyyn asentamista varten. Riittavien varotoimien laiminlyominen voi aiheuttaa vakavia henkilo- tai laitevahinkoja!

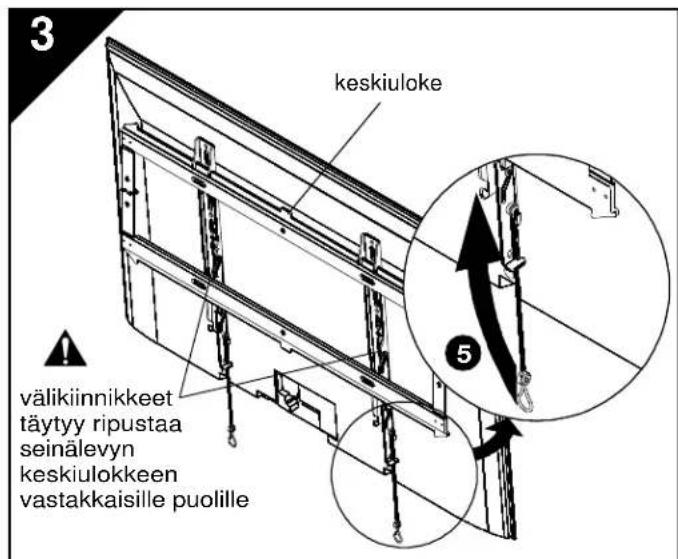

VAROITUS: Valikiinnikkeet tayty ripustaa seinalevyn keskiulokkeen vastakkaisille puolille!

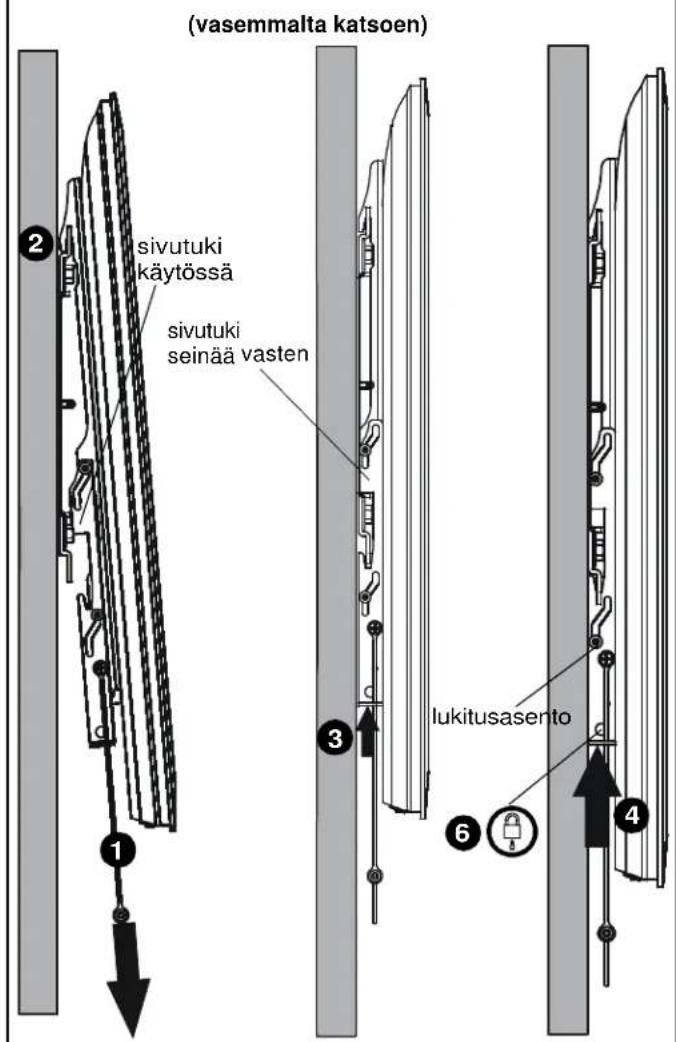

1. Varmista, etta valikiinnikkeet ovat sivutukiasennossa, vetamalla kahvat mahdolisimman pitkalle alas.
2. Ripusta nayttto kiinnikkeisiin (B), jotka ovat seinalevyn (A) ylakiskossa. Sivutuen pitaisi koskettaa seinalevyn alaosaa.

HUOMAUTUS: Kaapeleita asetettaessa tai nayton takaosan saatimiä kaytettaaessa nayton pitaisi levata sivutuen varassa.

1. Vapauta sivutuki tyontamalla valikiinnikkeitaylospain, kunnes tuki onseinaa vasten.
2. Työnnä valikiinnikkeitä edelteen ylöspän, jotta näytto luksiutuu paikalleen seinäa vasten.
3. Hihnat voidaan tyontaa nayton taakse kiinnikkeess (B) olevaan koloon asennuksen jalkeen, jotta ne ovat pois nakyvista.
4. (Valinnainen) Varmista kiinnitys tyontamalla riippulukko tai kaapelilukko (ei kuulu toimitukseen) valikiinnikkeen alareikien lapi.
