BRUKSANVISNING HSE 61, 71, 81 STIHL

Innehállsforteckning

Om denna bruksanvisning 86

Sakerhetsanvisningar och arbetsteknik 86

Användning 91

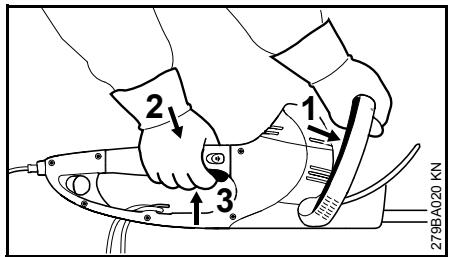

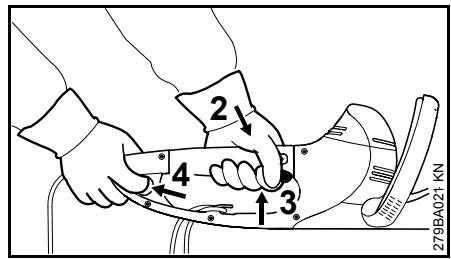

Påslagning av maskinen 93

Förvaring av maskinen 95

Skötsel och unterhalb 96

Minimera slitage och undvik skador 97

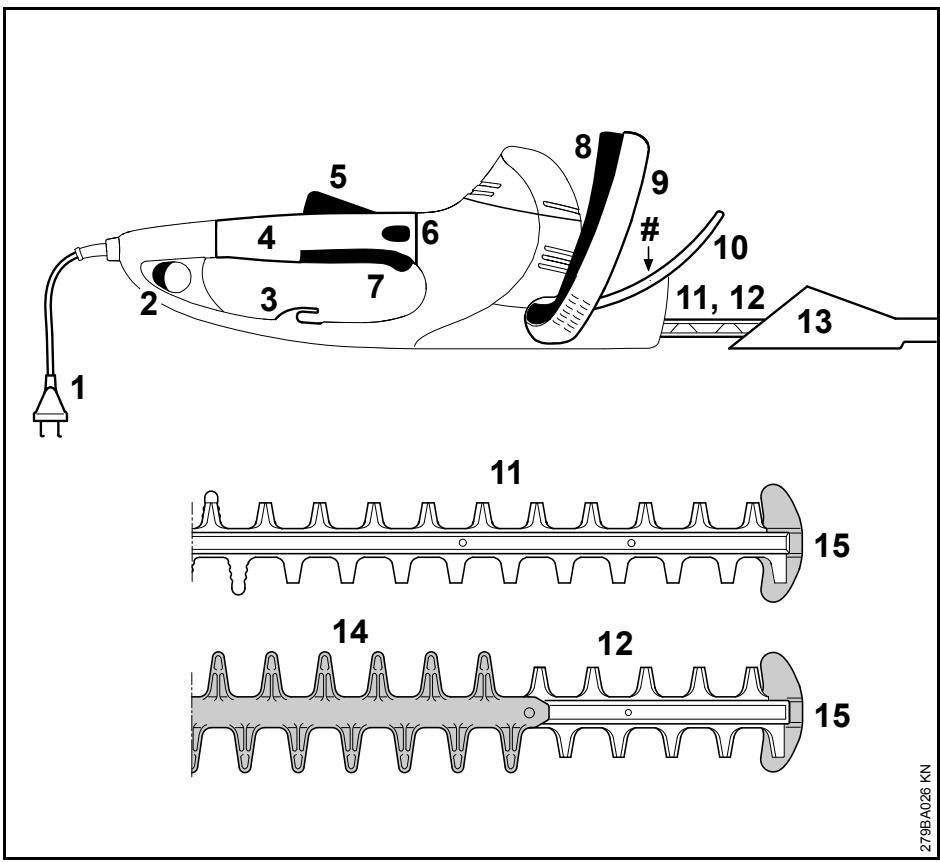

Viktigakomponenter 98

Tekniska data 99

Allmanna sakerhetsanvisningar for elverktyg 102

STIHL

Bästa kund!

Tack sá mycket für att du valde en kvalitetsproduk fràn STIHL.

Denna produkt har tillverkats med moderna tillverkningsmetoder och omfattande atgärder for kvalitetssäkring. Vi försöker gora allt for att du ska bli nöjd medprodukten och kunna arbeta med den utan problem.

Kontakta din äterförsäljare eller var generalagent om du har frågor som gäller din produit.

Med vänliga hälnsingar

w.l.o.g. skill

Dr. Nikolas Stihl

Om denna bruksanvisning

Symboler

Alla symboler, som finns på maskinen är forklarade ienna skötselanvisning.

Markering av textavsnitt

WARNING

Varning for olycksrisk och skaderisk for personeramt warning for allvarliga materiella skador.

OBSI!

Varning for skador på maskinen eller enstaka componenter.

Teknisk vidareutveckling

STIHL arbetar ständigt med vidareutveckling av samtiga maskiner; vi mäste därfor forbehälla oss rätten tilländringar av leveransomfattningen närdet gäller form, teknik och uutrustning.

Detinnebar att inga ansprak kan stallas utifrnan information och Bilder i den har bruksanvisingen.

Sakerhetsanvisningar och arbetsteknik

Särskilda
sakerhetsatgärder kravs
vid arbete medenna
maskin, aftersom den
arbetar med vassa verk
tyg och ar eldriven.

Lås hela bra克斯anvis- ningenForeforsta användningstillfallet och forvara den sakert for senare bruk. Att inte folja bra克斯anvisingen kan innebära livsfara.

Följ nationella sakerhetsforeskrifter, t.ex. frän Arbetsmiljoverket.

Om du anvander maskinen for Första gangen, sku du lata forsäljaren aller en annan sakkunnig person forklara hur maskinen ska hanteras på att sakert satt eller gå en kurs.

Minderåriga fär inte arbeta med maskinen - undantag ár de som fyllt 16 ár och utbildas under uppsikt.

Häll barn, djur och askadare borta.

När maskinen inte används skä den forvaras sä att ingen kan skadas. Se till att ingen obehörig kan använda maskinen.

Användaren ar ansvarig for olycksfall.
eller faror som kan drabba andra
personer ell deras egendom.

Maskinen fär endast lämnas vidare eller lanas ut till personer som känner till modellen och dess användning - lämna alltid med bruksanvisingen.

Personer som på grund av sin fysiska, sensoriska eller mentala fornaga inte kan hantera maskinen på att saker tsett fär endast arbeta med maskinen under uppsikt av ullenigt anvisningar frän en ansvarig person.

Använding av bullrande maskiner är forbjuden enigt lag under delar av dygnet i vissaalander och regioner.

Den som arbetar med maskinen måste vara utvilad, frisk och i god kondition.

Den som inte fär anstränga sig av hälloskal skaraFredraga sin likare fore arbete med maskinen.

Arbeta aldrig med maskinen after intag av alcohol, likemedel eller droger som paverkar reaktionsfornågan.

Använd endast maskinen für att klippahäckar, buskar, snär, sly och liknande.

Det ar inte tillatet att anvanda maskinen for andra andamal. Det kan leda till olyckor eller skador pa maskinen.

Dra ut stickkontakten ur vagguttaget fore alla arbeten pa maskinen - olycksrisk!

Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln,utan hall alltid i stickkontakten.

Förlängningssladdar som inte ar anpassade kan vara farliga.

Den minsta diametern pà de enskilda ledningarna mäste observeras vid Förlängningssladdar (se "Anslutning av elektrisk maskin").

Förlangningsladdens kontakt och koppling skara vara vattentata aller placeras sa att de intekommen ikontakt med vatten.

Använd bara sādana knivar eller tillbehör som har godkänts av STIHL fürenna maskin eller teknikt likvärdiga delar. Vid frågor, kontakta en auktoriserad äterförsäljare. Använd bara verktyg eller tillbehör av hög kvalitet. Annars finns risik for olyckor och skador på maskinen.

Vi rekommenderar att du anvander STIHL originalverktyg och tillbehör. Deras egenskaper ar optimalt anpassade tillprodukten och användarens behov.

Gör ingaändringar på maskinen - dessa kan äventyra sakerheten. STIHL ansvarar inte forå nagra person-ller materiaskador som uppkommer vid otillaten användning av tillsatsverktyg.

Rengör aldrig maskinen med högtryckstvatt. Den HARDa vattensträlen kan skada maskinens delar.

Spola inte av maskinen med vatten.

Kläder och utrustning

Bär alltid foreskriven klädsel och utrustning.

Kländseln skara vara lámplig och fär inte hindra arbetet. Bär ötsittende klädsel - gärna overall, inte arbetsrock.

Bär inte klädsel som kan fastna i grenar, buskar eller maskinens rörliga delar. Bär inte heller halsduk, slips aller smycken. Bind upp och skydda langt帽子 (med sjal, mössa, hjälm etc.).

Använd stadiga skor med halksaker sula.

Skyddsglasogon, horselskydd

WARNING

For att minska risken for ogonskador, bär tatt ätsittende skyddsglasogon enligt standarden SS-EN 166. Se till att skyddsglasogonen sitter ordentlich.

Använd "personligt" bullerskydd - t.ex. hörselkápor.

Använd robusta arbetshandskar av slitstarkt material (t.ex. lader).

STIHL erbjuder ett omfattande utbud av personlig skyddsutrustning.

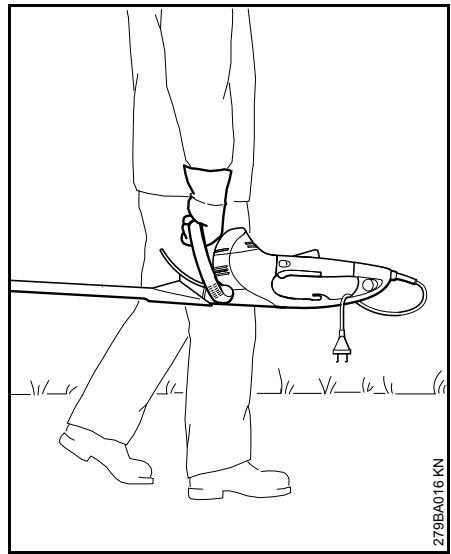

Stäng alltid av maskinen och dra ut stickkontakten. Sätt på knivskyddet, även vid korta transportsträckor.

Se till att maskinen inte kan välta ellerskadas vid transport i fordon.

Färe arbetet

Kontrolera att maskinen ar driftsaker - observera motsvarande kapitel i bruksanvisingen:

• Maskinens spanning och frekvens (se typplaten) mäste stämma med elnätets spanning och frekvens.
• Kontrollera att anslutningskabel, stickkontakt och förlängningsssladd inte är skadade. Kablar, kopplingar och kontakter som är trasiga som anslutningskaplar som inte motsvarar foreskrifterna fär inte användas.

Förlangningssladdarnas stickkontakter skara varstänksyddade.
Dra och mark upp anslutningskabeln sa att den inte kan skadas eller skadar nagon person - undvik snubbelrisk.
- Strömbrytarspärr, kopplingsspak, kopplingsbaygel och extrakoppling skara vara lättrörliga - strömbrytarspärr, kopplingsspak, kopplingsbaygel och extrakoppling skagà tillbaka till sin ursprungsposition dà de släpps.
Knivarna skara vari felfritt skick (rena, lattrörlga och ej deformerade), sitta fast, vara korrekt monterade, väslipade och sprejade med STIHL lösningsmedelforall (smörjmedel).
- Kontrollera att skärskyddet inte ar skadat (om södant finns).
Utför ingaändringar på manöver och sakerhetsanordningarna.
- För att maskinen skakunna manovreras sakeraret det viktigt att handtagen ar rena, torra och fria frän olja och smuts.

Maskinen fár endast användas i driftssäkert skick - olycksrisk!

Minska risken for elektrisk stöt på foljande sätt:

• Anslut endast maskinen elektriskt till ett uttag som installerats enligt foreskrifterna.
  Den frolängningssladd som används skamotsvara foreskrifternaforden aktuella anzündingen.
  Isoleringen av anslutningskabel, frolängningssladd, stickkontakt och koppling skara vari i felfritt skick.

Hantering och stymming av maskinen

Håll alltid fast maskinen med bada händerna på handtagen. Håll stadigt om handtagen med tummarna.

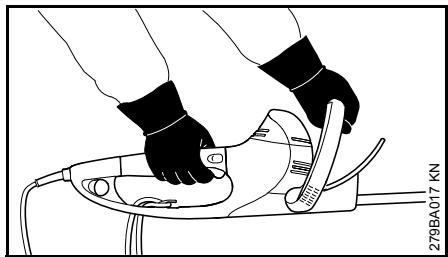

För högerhänta

Häll manöverhandtaget med höger hand och bygelhandtaget med vänster hand.

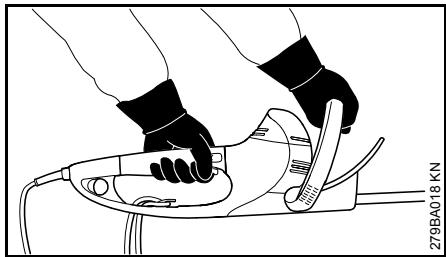

För vänsterhända

Häll manöverhandtaget med vänster hand och bygelhandtaget med höger hand.

Stå stadigt och För maskinen sa att knivarna alltid ar vända frän kroppen.

Under arbetets gang

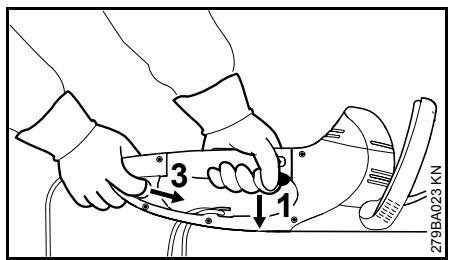

Vid überhängande fara resp. i
nödsituater, stäng genast av
maskinen - släpp kopplingsspaken aller
kopplingsbygeln resp. kopplingsspaken
eller extrakopplingen.

Försakra dig om att inga fler personer befindner sig i arbetsområdet.

Häll kniven under uppsikt - beskar inga delar av höcken som du inte kan se in i.

Var mycket försiktig nár du klapper höga häckar, eftersom det kan stå nàgon på andra sidan - titta after fore.

Latinte maskinenstauteiregn.

Maskinen ar utrustad med ett system som snabbstoppar knivarna, som stannar omedelbart dä kopplingsspak eller kopplingsbygel respektive kopplingsspak eller extrakoppling släpps.

Kontrollera denna Funktion med jämna mellanrum. Använd inte maskinen om knivarna roterar after stopp - skaderisk! Uppsok en Återförsäljare.

Var forsiktig vid halka, vata, snö, i sluttningar, på ojämnt underlag etc. -- halkrisk!

Undanroj nedfallna kvistar, sly och tradgårdsaVFall.

Se upp for hinder som stubbar, rötter osv. - snubbelsrisk!

Vid arbenen på hög Höjd:

• Använd alltid liftkorg.
• Arbeta aldrig stænde på en stege ell er iett träd.
• Arbeta alltid på stadigt unterlag.

Det kravs ökad forsiktighet och uppmärksamhet nar horselskydden är på, eftersom det dà ar svårare att upptäcka fara som signaleras genom ljud (skrik, ljudsignaler o.s.v.).

Ta arbetspauser i god tid for att undvika trotthet och utmattning - olycksrisk!

Arbeta lugnt och genomtänkt - endast vid goda Ijus- och siktforhällanden. Utsatt inte andra forara - se dig omkring under arbetet.

Kuggvaxeln blir varm under drift. Rör inte kuggvaxelkåpan - risk for brännskador!

Om maskinen har belastats på felaktigt satt (t.ex. utsatts for vãld genom slag eller fall) maste ovillkorligen driftsakerheten kontroleras innan den anvands igen - se även "Fore arbetet". Kontrollera särskilt sakerhetsanordningarnas Funktion. Använd aldrig maskiner som inte langre Är driftsakra. Kontakta i tveksamma fall en auktoriserad äterförsäljare.

Kontrollera hacken och arbetsområdet sa att inte knivarna skadas:

• Ta bort stenar, metalldilar och hàrdaforemål.
  Se till att inte sand aller stenarkommen in mellan knivarna, t.ex. vidarbete nara markings.
• Vid häckar med stältråd - se till att inte röra träden med kniven.

Undvik kontakt med stromfürande ledninger - klipp aldrig av elektriska ledninger - risk for elektriska stötar!

Rör inte vid kniven nar motorn ár i gäng. Om kni- varna blockeras avett foremål, stäng genast av motorn och dra ut stick-kontakten - ta Först direfter bort foremålet - skaderisk!

Vid mycket dammiga eller kraftigt fororenade hækar sca knivarna sprejas med STIHL losningsmedel for kaida vid behov. Detta leder till minskad friktion mellan knivarna samt lagre paverkan av fratande växtsafter och färre smutspartiklar.

Damm som virvlar upp under arbetet kan vara hälsofarligt. Bär andningssskydd vid dammbildning.

Dra omedelbart ut stick-kontakten vid skador på anslutningskabeln - livsfara på grund av elektrisk stät!

Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln,utan hall alltid i stickkontakten.

Skada inte anslutningskabeln genom att köra über den, trycka ihop den, dra i den o.s.v.

Dra anslutningskabeln och förlängningssladden på lämpligt satt:

• Låt inte kablarna skava mot kanter, spetsiga eller vassa foremål.
• Klam inte kablarna i dörrspringor eller fönsteröppninger.
• Om kablarna ár hoptrasslade - dra ut stickkontakten och red ut kablarna.
  Undvik all kontakt med skärverktyget.
  Linda alltid av kabeln helt fran kabelvindan for att undvika brandfara genom overhetting.

Innan maskinen lamnas - stäng av motorn och dra ut stickkontakten.

Kontrollera knivarna regelbundet med korta intervaller och omedelbart om du marker nagon foranding:

• Stäng av maskinen, vänta tills knivarna har stannat och dra ut stickkontakten.
• Kontrollera skick och korrekt montering, titta after sprickor.
• Observera filningsnivån.

Stäng av maskinen och dra ut stickkontakten vid byte av kniv. Om motorn oavsiktlig startar finns - skaderisk!

Hàll alltid motorn fri fran buskar, flis, blad och überflödig smörjmedel - brandfara!

After arbetet

Rengör maskinen från smuts och damm - använd inte fettlosende medel.

Spreja kniven med STIHL
lösningsmedel for käda - starta därefter motorn kort sà att sprejen fördelas jämnt.

Vibrationer

Länga arbeitspass med maskinen kan leda till vibrationsbetingade cirkulationsstörningar i händerna ("vita fingrar").

En allmänt gittig langd for arbetspass kan inte fastställas aftersom den paverkas av mga olica faktorer.

Användingstiden kan forlängas genom:

skydd for händerna (varma handskar)
raster

Användningsperioden förkertas genom:

• individuella anlag som t.ex. tatsäch blodcirkulation (kännsigen genom: fingrar som ofta blir kalla, stickninger)
• laga utomhustemperaturer
  greppets styrka (ett kraftigt grepp kan hamma blodcirkulationen)

Vid ofta forekommande länge
arbetsspass med maskinen och vid ofta
forekommande tecken på nedsatt
blodcirkulation (t.ex. stickninger i
fingrarna) rekommenderas en
medicinsk undersökning.

Reparation och underhäll

Koppla alltid fran maskinen och dra ut stickkontakten fore alla arbeten på densamma. Oavsiktlig start av motorn - skaderisk!

Utför regelbundet unterhalb pa maskinen. Genomför endast unterhällsarbeten och reparationer som beskrivs i skötselanvisingen. Allt annat arbete sca utforas av en fackhandlare.

STIHL rekommenderar att man endast later auktoriserade STIHL-aterforsaljare genomfora underhall och reparationer. STIHl fackhandlare erbjuds regelbunden utbildning och har tekisk information till sitt forfogande.

Använd endast reservdelar av hög kvalitet. Annars finns risk für olyckor och skador på maskinen. Vid frågor, kontakta en fackhandlare.

Vi rekommenderar att du anvander STIHL originalreservdelar. Deras egenskaper ar optimal anpassade till maskinen och anvandarens krav.

Gör inga forändringar på maskinen - sakerheten kan äventyras - olycksrisk!

Kontrollera sladden och stickkontakten regelbundet avseende korrekt isolering och äldring (sprödhet).

Elkomponenter, t. ex. anslutningskabeln fär endast repareras resp. bytas av behörig elektriker.

Rengör plastdelar med en trasa.

Aggressiva rengöringsmedel kan skada plasten.

Spola ej av apparaten med vatten.

Kontrollera att fastsattningsskruvarna
pá skyddsanordninger och skärverktyg
sitter fast ordentlich och spänn dem vid behov.

Rengör kylluftsintagen på motorhuset vid behov.

Forvara apparaten på att sakerst stalle i en torr lokal.

Användning

Klipspsong

Beakta gällande foreskrifter vid klippning av höckar.

Klipp inte på söndagar och helgdagar.

Forberedelser

Tjocka grenar sāgas Först med stamkvistare eller motorsåg.

Skärordning

Klipp Forst bada sidorna av hacken och sedan toppen.

Om det behövs en kraftig tillbakaklippning - klipp stegvis i flera arbetsmoment.

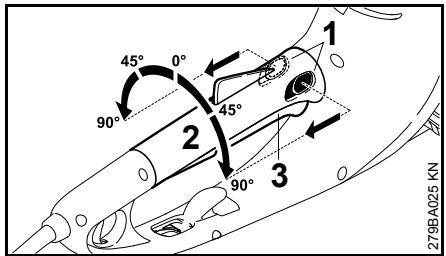

Vridbart handtag

For att optimera arbetsställingen ar häcksaxen utrustad med ett vridbart handtag, se "Vridbara handtag".

Avfallshantering

Kasta inte avklippt material bland hushållsavfallet - materialet kan komposteras.

Arbetsteknik

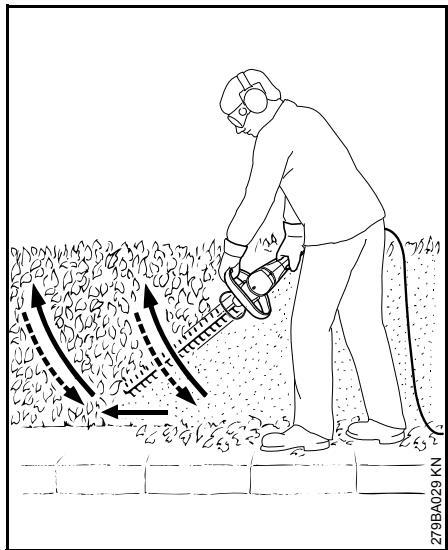

Lodrat klippning

Häcksaxen förs nedifrän och upp i en båge - sänk den och flytta dig - böjr om nedifrän och upp i en båge.

Eftersom det är ansträngande att arbeta ienna position skamara arbeta pà detta satt en kort stund.

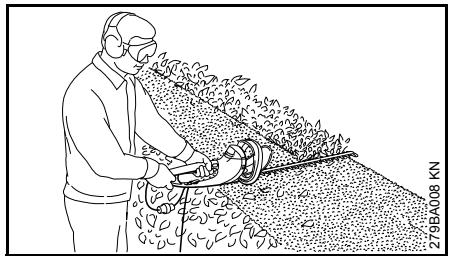

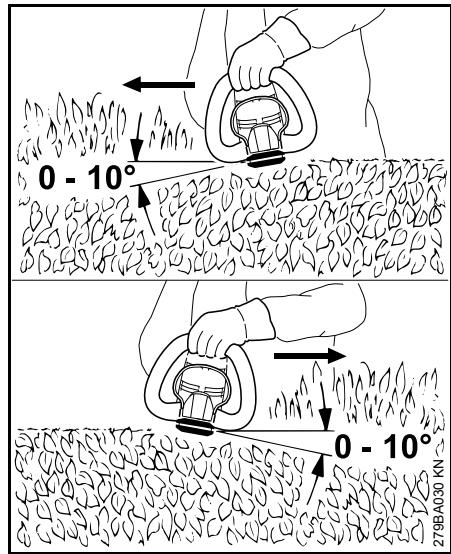

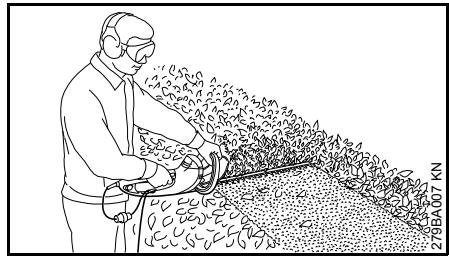

Vågrät klippning

Satt an kniven i vinkel 0^ till 10^ - men for den vagratt, anvand bada knivsidorna.

För häcksaxen i bagform mot
häckkanten sà att de avklippta kvistarna
faller ned på marken.

Arbeta i flera omgangar vid breda häckar - en hand på kopplingsbygeln - en hand på manöverhandtaget.

For att forlänga räckvidden - en hand pa manoverhandtaget - en hand pa extrakopplingen vid slutet pa manoverhandtaget.

Maskinens spanning och frekvens (se typplaten) mäste stämme med elnätets spanning och frekvens.

Nätansluttingens miniminivå mastestämma med angivelserna i tekiska data - se "Tekiska data".

Maskinen sca anslutas via en jordfelsbrytare som bryter strömförsjningen dä differensströmmen mot jord överskrider 30 mA.

Nätanslutningen ske följa IEC 60364 samt nationella foreskrifter.

Förlangningskabel

Ledaren i kabeln ska ha minst den angivna diametern beroende pa natspaffeningen och kabellangden.

Kabelländ	Minsta ledardiameter
220 V – 240 V:
upp till 20 m	1,5 mm²
20 m till 50 m	2,5 mm²
100 V – 127 V:
upp till 10 m	AWG 14/2,0 mm²
10 m till 30 m	AWG 12/3,5 mm²

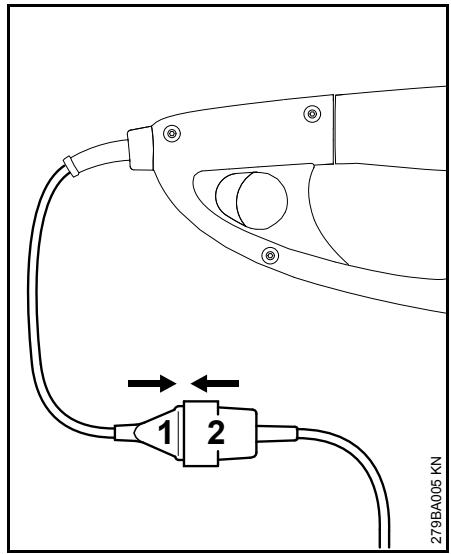

Satt i stickkontakten (1) i forlängningssladdens koppling (2).

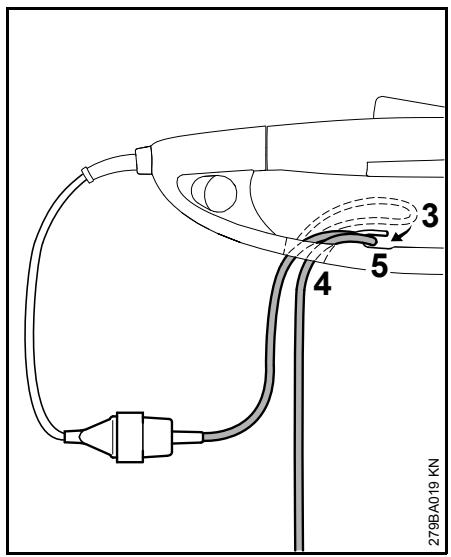

Dragavlastning

Dragavlastningen skyddar anslutningskabeln mot skador.

Gör en ögla (3) med förlängningssladden.
Föröglan (3) genom öppingen (4).
För öglan (3) über hakarna (5) och dra at.
Satt in forlängningsladdens stickkontakt i ett korrekt installerat eluttag.

Påslagning av maskinen

Stall dig stadigt och sakert
Sta rak - häll maskinen öst
- Skärverktyget fár varken vidröra marken eller nagra andra foremål
Häll maskinen med bäda händerna -ena handen pa manöverhandtaget och den andra pa bygelhandtaget

Tryck kopplingsbygeln (1) mot bygelhandtaget och häll kvar
Tryck in sparren for kopplingsspaken (2) after kopplingsspaken (3) och hãll kvar

Maskinen har en tvåhandskoppling dvs.
maskinen kan endast startas då både
kopplingsbygel (1) och
kopplingsspak (3) ar aktiverade.

Förlängning av räckvidden

• Fatta maskinen med båda händerna - en hand på manöverhandtaget - den andra handen på extrakopplingen i slutet av manöverhandtaget
  Tryck in och häll (4) extrakopplingen
  Tryck in sparren for kopplingsspaken (2) after kopplingsspaken (3) och hãll kvar

Maskinen har en tvåhandskoppling dvs. maskinen kan endast startas dà báde extrakoppling (4) och kopplingsppak (3) ar aktiverade.

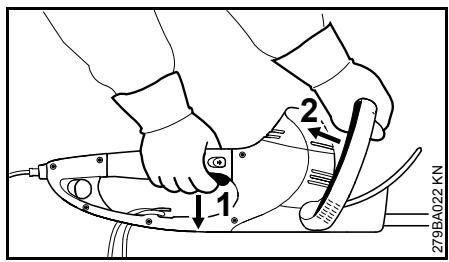

Stäng av maskinen

• Släpp kopplingsspaken (1) och kopplingsbygeln (2)

Vid drift med forlängd räckvidd:

• Släpp kopplingsspaken (1) och extrakopplingen (3)

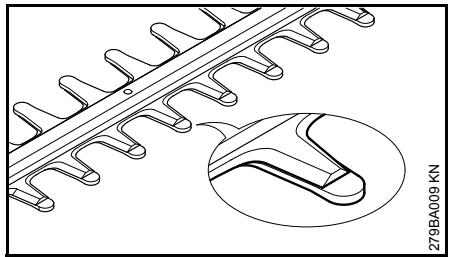

HSE61,71

När maskinen ar avständg tacks kniven av fingrarna.

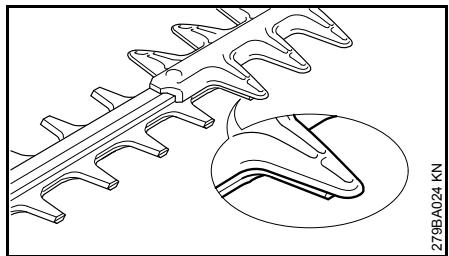

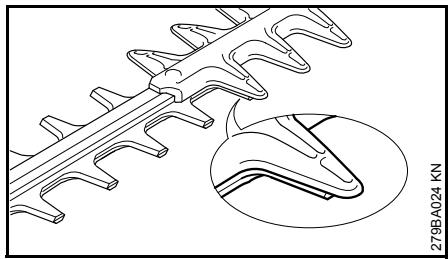

HSE 81

När maskinen ar avständg tacks kniven delvis av skärskyddet.

Ytterligare anvisningar

• Vid langre pauser - dra ut stickkontakten
  När maskinen inte langre används skä den forvaras sä att ingen kan skadas
• Se till att ingen obehörig kan använda maskinen

Vridbara handtag

For de bada spakarna (1) till handtagsinställingen i pilarnas riktning och häll kvar
Vrid handtaget (2) till onskad position
Slapp handtagsinställingens bada spakar (1) och lát handtaget haka i

Om kopplingsspaken (3) ar aktiverad kan handtaget (2) inte vridas.

Förvaring av maskinen

Vid driftsuppehäll på mer än ca 3 mankinder

Rengör knivarna, kontrollera deras skick och spreja med STIHLOösningsmedel for kada.
Satt pa knivskyddet.
Rengör maskinen noggrant, särskilt kylluftspringorna.
Förvara maskinen på attt torrt och sakert ställe, knivskyddet kan monteras mot vöggen. Se till att den inte användas av obehöriga (t. ex. barn).

Slipning av kniven

Om skäreffekten sjunker, knivarna skär dalgigt eller grenar ofta fastnar: Slipa knivarna.

Slipningen ske skötas av en äterförsäljare och genomforas med slipmaskin. Vi rekommendera auktoriserade STIHL-Äterförsäljare.

I annat fall ska en planslipfil användas. For slipfilen till knivplanet i den vinkel som foreskrivs (se kapitlet "Tekniska data").

• Slipa endast eggen - fila varken knivens sloa överskjutande delar eller skärskyddet (se "Viktiga componenter")
• Filal alltid mot eggen
• Filen fär endast arbeta i framåtrolsen - lyft vid äterrörelsen
• Ta bort grader på kniven med en brynsten
• Slipa endast bort lite material
• Avlagsna fil- och slipdamm after slipningen och spreja kniven med STIHL Lösningsmedel

OBSI!

Arbeta inte med trubbiga aller skadade knivar - det medfor stora pafrestningerpa maskinen och ger samre skarresultat.

Skötsel och unterhåll

Uppgiffterna gäller normala driftföhrhällanden. Vid svåra driftföhrhällanden (kraftig dammut-veckling etc.) och hönge dagliga arbetsspass skaa underhállsintervallen göras kortare.		före arbetets bönjan	efter arbetets slut och daglagen	varje vécka	varjeemeanad	en gäng om äret	vid fel	vid skäda	vid behov
Hela maskinen	avsyning	X
	rengöring		X
Tvåhandskoppling	Kontrollera Funktionen – tatsäch kopplingsspak eller kopplingsbygel respektive kopplings-spak eller extrakoppling släpps@måste kniven stanna mycket snabbt	X
Kylluftsspringa	avsyning		X
	rengöring								X
Knivar	avsyning	X
	rengöring2)		X
	slipning1)2)								X
	byte hos auktoriserad Återförsäljare1)							X
Växellåda och vevstake	kontroleras av Återförsäljare var 50:e drifttimme1)
	smörjs med STIHL växellådsfett av auktoriserad Återförsäljare1)								X
Kolborstar	kontroleras av auktoriserad Återförsäljare var 100:e drifttimme1)
	byte hos auktoriserad Återförsäljare1)								X
Åtkomliga skruvar och muttrar	dra öt								X
Säkerhetsdekal	byt							X

1) vi rekommender auktoriserade STIHL-Äterförsäljare
2) sprejas sedan med STIHL lösningsmedel for käda

Minimera slitage och undvik skador

Om du följer anvisingarna i denna skötselanvisning undviker du onödigit slitage och skador på maskinen.

Användning, skötsel och forvaring av maskinen måste ske sö noggrant som det stär ienna skötselanvisning.

Alla skador som orsakas av att
anvisningarna for sakerhet, användning
och skötsel inte har följts fär användaren
själv stä För. Detta gäller i synnerhet:

-ändringar på produiten som inte godkänts av STIHL,
- använding av verktyg eller tillbehör som inte ar godkända eller lámpliga für maskinen eller ar avSAMRE kvalitet,
- använding av maskinen für andamål som den inte År avsedd for,
- använding av maskinen vid idrottseller tāvlingsevenemang,
- följdskador orsakade av en fortsett användning av maskinen med defektakomponenter.

Underhállsarbeten

Alla Åtgårder som beskrivs i kapitlet "Skötsel och underhäll" måste utforas regelbundet. Om användaren inte kan utföra dessa arbeten själv skall en fackhandlare anlitas for dem.

Vi rekommenderar att man endast later auktoriserade STIHL Återförsäljare genomföra underhällsarbeiten och reparaciones. STIHL-Återförsäljare har

möglichtet att regelbundet deltaga i utbildninger och har tillgang till tekiska informationer.

Om dessa arbeten försummas kan skador uppsta pa maskinen som användaren själv fär ansvara För. Dit räknas bland annat:

Skador pa elmotorn till foljd av att underhall inte utfords i ratt tid aller i ratt omfattning (t.ex. ofullstandig rengoring av kylluftkanalerna)
Skador på grund av felaktig el-anslutning (spanning, ej tillracklig dimension på el-anslutningen)
- korrosions- och andra följdskador orsakade av olämpig förvaring,
skador pā maskinen som en följd av att reservdelar av sāmre kvalitet har använts.

Forslitningsdeler

Olika delar av maskinen utsätts for normalt slitage även om de används på rätt satt och maste bytas i tid beroende på hur och hur länger de används. Hit hör bl. a.:

Kniv

Viktigakomponenter

1 Anslutningskabel
2 Extrakoppling
3 Dragavlastning
4 Manoverhandtag med vridbart handtag
5 Kopplingsspakens sparr
6 Greplas
7 Strömbrytare
8 Manoverbygel
9 Handtag
10 Handskydd
11 Kniv HSE 61, 71 (se "Tekniska data")
12 Kniv HSE 81 (se "Tekniska data")
13 Knivskydd
14 Skarskydd (endast HSE 81)
15 Toppskydd

Maskinummer

Tekniska data

Motor

HSE 61

Märkspanning: 230 - 240 V

Märkströmstyrka: 2,1 A

Frekvens: 50 Hz

Effektförbrukning: 500 W

Sakring: min. 10 A

Skyddsklass: II, 回

HSE 71

Märkspänning: 230 - 240 V

Märkströmstyrka: 2,6 A

Frekvens: 50 Hz

Effektförbrukning: 600 W

Sakring: min. 10 A

Skyddsklass: II, 回

HSE 81

Märkspanning: 230 - 240 V

Märkströmstyrka: 2,8 A

Frekvens: 50 Hz

Effektförbrukning: 650 W

Sakring: min. 10 A

Skyddsklass: II, 回

Knivar

HSE 61

Filningsvinkel till

knivplanet: 34^

Tandavstand: 29 mm

Antal slag: 3200 v/min

Knivlängd: 500 mm, 600 mm

HSE 71

Filningsvinkel till

knivplanet: 28°

Tandavstand: 36 mm

Antal slag: 2800 v/min

Knivlängd: 600 mm, 700 mm

HSE 81

Filningsvinkel till

knivplanet: 45^

Tandavstand: 36 mm

Antal slag: 2800 v/min

Knivlängd: 500 mm, 600 mm, 700 mm

Vikt

HSE 61

Skärängd 500 mm: 4,0 kg

Skärängd 500 mm1): 4,6 kg

Skärängd 600 mm: 4,2 kg

HSE 71

Skärlängd 600 mm: 4,2 kg

Skärlängd 600 mm1): 4,8 kg

Skärlängd 700 mm: 4,3 kg

Skärlängd 700 mm1): 4,9 kg

HSE 81

Skärängd 500 mm: 4,1 kg

Skärlängd 600 mm: 4,2 kg

Skärlängd 700 mm: 4,4 kg

Skärlängd 700 mm1): 5,0 kg

1) Utförande med 10 m anslutningskabel für Storbritannien

Ljud- och vibrationsniväer

Uppmätning av buller-- och vibrationsvärden har gjorts med hänsyn till driftslagets nominella maxvarvital.

Ytterligare uppgifter om
överensstammelse med
arbetsgivardirektivet om vibrationer
2002/44/EG finns på www.stihl.com/vib

Ljudtrycksnivá Lp enligt EN 60745-2-15

HSE 61

Skärångd 500 mm: 83 dB(A)

Skarlangd 600 mm: 83 dB(A)

HSE 71

Skarlangd 600 mm: 85 dB(A)

Skarlangd 700 mm: 85 dB(A)

HSE 81

Skarlangd 500 mm: 85 dB(A)

Skarlangd 600 mm: 86 dB(A)

Skarlangd 700 mm: 86 dB(A)

Ljudeffektnivå L_w enligt EN 60745-2-15

HSE 61

Skärångd 500 mm: 94 dB(A)

Skärångd 600 mm: 94 dB(A)

HSE 71

Skärångd 600 mm: 96 dB(A)

Skärångd 700 mm: 96 dB(A)

HSE 81

Skärångd 500 mm: 96 dB(A)

Skärångd 600 mm: 97 dB(A)

Skärångd 700 mm: 97 dB(A)

Vibrationsvärde a_hv enligt EN 60745-2-15

HSE 61

Skärångd 500 mm:

Vänster handtag: 3,6 m/s²

Höger handtag: 3,2 ~m / s^2

HSE 61

Skärångd 600 mm:

Vänster handtag: 3,6 ~m / s^2

Höger handtag: 3,2 ~m / s^2

HSE 71

Skärångd 600 mm:

Vänster handtag: 3,2m / s^2

Höger handtag: 2,0 ~m / s^2

HSE 71

Skärångd 700 mm:

Vänster handtag: 3,2m / s^2

Höger handtag: 2,0 ~m / s^2

HSE 81

Skärängd 500 mm:

Vänster handtag: 2,9 ~m / s^2

Höger handtag: 2,0 ~m / s^2

HSE 81

Skärängd 600 mm:

Vänster handtag: 3,1 m/s²

Vänster handtag: 3,1 m/s²

För ljudtrycksniván och ljudeffektniván àr K-värdet-enligt RL 2006/42/EG = 2,5 dB(A); für vibrationsvärdet àr K-värdet-enligt RL 2006/42/EG = 2,0 m/s².

De angivna vibrationsvärdena uppmäts enigt en standardiserad provningsmetod och kan tillampas vid jämforelse av elapparater.

De faktiska vibrationsvärdena kan avvika frän de angivna värdena beroende på typ av användning.

De angivna vibrationsvärdena kan användas vid en Första uppskattning av vibrationsbelastningen.

Den faktiska vibrationsbelastningen maste uppskattas. Man kan dä även ta hänsyn till tiden som elapparaten ar avstängd samt tiden d den visserligen ar igang men gärutan belastning.

Följ ätgärder für minskning av vibrationsbelastningen für att skydda användaren, se avsnittet "Vibrationer" i kapitlet "Sakerhetsanvisningar och arbetsteknik".

REACH

REACH ar en EU-förordning für registraring, bedömning och godkännande av kemikalier.

Se www.stihl.com/reach for information om att uppfylla REACH forderningen (EG) Nr. 1907/2006

Användare av den har maskinen fär endast utföra skötsel och underhällarsbete som beskrivs i den har skötselanvisningen. Mer avancerade reparationer fär endast utföras av Återförsäljare.

STIHL rekommender att endast auktoriserade STIHL-Återforsäljare genomfor unterhäll och reparater. Auktoriserade STIHL-Återforsäljare har möljeh att regelbundet delta i utbildningar somt att få tillgang till teknik information.

Använd vid reparation endast
reservdalar som År godkända av STIHL
fördenna maskin, eller teknikt
likvärdfiga delar. Använd endast
reservdalar av hög kvalitet. Annars finns
det risik for olyckor eller skador på
maskinen.

Vi rekommenderar att du anvander STIHL originalreservdelar.

STIHL originalreservdeler kannsigenp STIHL reservdelsnummer pa logotypen STIHLOch eventuellt p STIHL- market 已 _ 己 (pa minredetaljer finns ibland bardetta marke).

Avfallshantering

Vid avfallschantering ske de lokala foreskrifterna for avfallschantering foljas.

STIHL-produkter ska inte kastas i hushállssoporna. STIHL-product, batteri, tillbehör och Förpackning skä atervinnas på att miljövänligt sätt.

Du kan få aktuell information om avfallshantering hos din STIHL-äterförsäljare.

Försakran om överensstammelse

överensstämmer med foreskrifterna enligt direktivet 2011/65/EU, 2006/42/EG, 2004/108/EG och 2000/14/EG samt har utvecklats och tillverkats i överensstammelse med den aktuella versionen av följande standarder som gäller vidproduktsdatum:

SS-EN 55014-1, SS-EN 55014-2, SS-EN 60745-1, SS-EN 60745-2-15, SS-EN 61000-3-2, SS-EN 61000-3-3

Vid beräkning av den uppmatta och garanterade ljudeffektnivån har standarden ISO 11094 används enligt direktiv 2000/14/EG, bilaga V.

Uppmatt ljudeffektniva

HSE 61

Skärångd 500 mm: 94 dB(A)

Skärängd 600 mm: 94 dB(A)

HSE 71

Skärångd 600 mm: 95 dB(A)

Skarlangd 700 mm: 95 dB(A)

HSE 81

Skärångd 500 mm: 96 dB(A)

Skärångd 600 mm: 96 dB(A)

Skärångd 700 mm: 96 dB(A)

Garanterad ljudeffektnivá

HSE 61

Skärångd 500 mm: 96 dB(A)

Skärångd 600 mm: 96 dB(A)

HSE 71

Skärångd 600 mm: 97 dB(A)

Skärångd 700 mm: 97 dB(A)

HSE 81

Skärångd 500 mm: 98 dB(A)

Skärångd 600 mm: 98 dB(A)

Skärångd 700 mm: 98 dB(A)

Förvaring av tekniisk dokumentation:

Tillverkningsår somt maskinnummer finns angivna på maskinen.

Waiblingen, 2014-08-15

Allmanna sakerhetsanvisningar for elverktyg

I detta kapitel Återges de allmanna
sakerhetsanvisningar som formulerats i
standarden SS-EN 60745 for
handhällna motordrivna elverktyg.
STIHL År skyldiga att trycka upp dessa
normtexter ordagrant.

Sakerhetsanvisiningarna angivna under "2) Elektriska sakerhetsanvisiningar" for att undvika elektriska stotar kan inte anvandas for batteridrivna STIHLeverktyg.

WARNING

Läsigenom alla sakerhetsanvisingar och instruktioner. Att fösumma innehållet i sakerhetsanvisingarna och instruktionerna kan orsaka elektriska stötar, brand och/eller svåra skador.

Fövara alla sakerhetsanvisningar och instruktioner für fremtida bruk.

Begreppet "Elverktyg" i sakerhetsanvisingarna avser nätdrivna elverktyg (med natsladd) och batteridrivna elverktyg (sladdlosa).

1) Arbetsplatssakerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och)dalgit belyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
c) Hall under arbetet med elverktyget barn och obehoriga personer pa betryggande avsland. Om du stors av obehoriga personer kan du forlora kontrollen over elverktyget.

2) Elektrisk sakerhet

a) Elverktygets stickpropp maste passa till vagguttaget. Stickproppen fär absolutinte forändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickkontakter och passande vagguttag reducera riske nfor elstöt.
b) Undvik kroppskontakt med jordade ytor som t.ex. rör, varmeelement, spisar och kylskap. Det finns en större risik for elstöt om din kropp ar jordad.
c) Skydda elverktyget mot regn och vata. Tränger vatten in i ett elverktyg ökar risken for elstöt.

d) Missbruka inte natsladden och använd den inte für att bärer ell hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Häll natsladden pa avstand frän varme, olja, vassa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken for elstöt.
e) När du arbetar med att elverktyg utomhus, använd endast förlängningssladdar som är avsedda für utomhusbruk. Om en lamplig förlängningssladd für utomhusbruk används minskar risiken für elstöt.
f) Använd en jordfelsbrytare om elverktyget mäste användas i fuktig miljö. Jordfelsbrytaren minskar risken for elstöt.

3) Personsakerhet

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med fömuft. Använd inte elverktyg;när du ar trött aller om du ar påverkad av droger,alkohol aller mediciner. Under användning av elverktyg kan även ett ögonblicks ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. damffiltermask, halkfria skyddskängor, skyddshjälm och hörskdydd reducerar, beroende på elverktygets typ och användning, risken für persökador.

c) Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter batteriet, tar upp erler bär verktyget. Om du har fingret på brytaren dà du bar elverktyget aller om elverktyget ar pâslaget när du ansluter det till strömförsörjningen kan olyckor uppsta.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du koplar på elverktyget. Ett verktyg aller en nyckel i en roterande component kan medföra kroppsskada.
e) Undvik onormala kroppsställningar. Se till att du stár stadigt och alltid häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovängtade situationer.
f) Bär lämpiga arbetskläder. Bär inte lõst hangande kläder eller smycken. Håll haret, kläderna och handskarna på avständ frän rörliga delar. Lõst hangande kläder, langt här och smycken kan dras in av roterande delar.
g) Om dammutsugnings- och -uppsamlingsutrustning kan monteras, se till att denna ar ratt monterad och anvands på korrekt satt. Använding av dammutsugning kan minska risker som uppstår p.g.a. damm.

4) Korrekt användning och hantering av elverktyg

a) Überbelasta inte elverktyget. Använd det elverktyg som ar avsett für arbetsuppgiften. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet arbetsområde.
b) Ett elverktyg med defekt strömbrytare fär inte langre användas. Ett elverktyg som inte kan sattas på erler stängas av ar farligt och maste repareras.
c) Dra ut stickkontakten ur vagguttaget och/eller ta bort batteriet innan inställninger utfors, tillbehörsdelar byts ut erller elverktyget lagras. Denna skyddsätgård forhindrar oavsiktlig start av elverktyget.
d) Förvara elverktygen öåtkomliga für barn. Elverktyget fär inte användas av personer som inte ar fortrogna med dess användning eller inte har LAST dessa anvisningar. Elverktyg ar farlga om de används av oerfarna personer.
e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar som att inga komponenter har brustit aller skadats på att sätt som páverkar elverktygets Funktion i negativ riktning. Låt skadade delar repareras innan elverktyget tas i bruk. Mänga olyckor orsakas av dāligt sköttä elverktyg.

f) Häll skärverktygen vassa och rena. Omsorgsfullt sköttä skärverktyg med vassa eggarkommen inte sa lätt i kläm och gár lättare att styra.
g) Använd elverktyg, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hansiyn till arbetsvillkoren och användningsområdet. Om elverktyget används på ett sätt som det inte är avsett für kan farliga situationer uppsta.

5) Service

a) Lát endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdilar. Detta garanterar att elverktygets sakerhet uppratthalls.

Sakerhetsanvisiningar for hacksaxar

Ha inga kroppsdelar i narheten av knivarna. Forsok aldrig att avlagsna erler halla i material som sca skaras av när knivarna arbetar. Avlagsna fastklamt material endast nr maskinen ar avstängd. Vid användning av häcksaxen kan även tillfällig ouppmärksamhet leda till allvarliga kroppsskador.
- Bär häcksaxen i handtaget med stillastående kniv. Använd häcksaxskydd vid transport och Förvaring. En noggrann hantering av maskinen minskar risiken für att skadas av knivarna.

• Hall det elektriska verktyget i det isolerade handtaget. Kniven kan komma i kontakt med gömda ledninger erller nätkabeln. Knivens kontakt med en spanningsfürande ledning kan leda strömmen till maskinens metalldilar och orsaka elektrisk stöt.
• Häll kabeln borta frän skärområdet. Vid arbetet kan kabeln vara gömd i buskarna och kapas av misstag.

Sisallysluettelo

Käyttoohje 106

Brug solide sko med skridsikre säler.

Beskyttelsesbriller, stjdaempning

ADVARSEL

For at reducere faren for ojenskader skal der bares taetsiddende beskyttelsesbrille ifolge standard EN 166. Sorg for at beskyttelsesbrillen sidder korrekt.

1) Udforelse med 10 m tilslutningsledning for Storbritannien

Om davon bruksanvisningen

Ikoner

För du gär fra maskinen: slá av maskinen og trekk ut kontakten.

Kontroller knivene regelmessig, hyppig og omgående ved merkBare forandringer:

Det er vanskelig Å angi en generell brukstid for maskinen, daijke pāvirkes av mange faktorer.

Knivene er skjult av kammen nár de stär stille.

HSE 81

Knivene er delvis skjult av kuttebeskyttelsen när de stär stille.

Andre merknader

Mnkos kottns 700 mm:
