BRUKSANVISNING SYMMETRIC SYMC 70 EB-Basic FESTOOL

sv: EU-försakran om überensstammelse. Vi förklarar på eget ansvar attenna produit uppfyller alla relevanta krav enligt följande EU-direktiv och baseras på följande normer eller normgivande dokument:

Akku-Kappsäge / Cordless sliding compound mitre saw	Seriennummer / Serial number * T-Nr.
SYMC 70 EB	10574619

CE 2006/42/EC, 2014/53/EU, 2014/30/EU, 2011/65/EU

EN 62841-1:2015 + AC:2015 + A11:2022,

ENIEC62841-3-9:2020+A11:2020

EN 55014-1:2017 + A11:2020,

EN 55014-2:1997 + A1:2001 + A2:2008 + AC:1997,

EN 300 328 V2.2.2,

EN 303 446-1 V1.2.1,

EN 301 489-1 V1.9.2,

EN 301 489-17 V3.2.4,

EN IEC 63000:2018

Innehållsförteckning

1 Symboler. 90
2 Sakerhetsanvisningar 90
3 Avsedd användning. 93
4 Tekniska data. 93
5 Enhetskomponenter. 94
6 Driftstart. 94
7 Batteri. 95
8 Installninger. 95
9Arbeta med elverktyg. 97
10 Underhäll och skötsel. 99
11 Transport. 100
12 Tillbehör 100
13 Miljö 100
14 Allmanna anvisningar 100

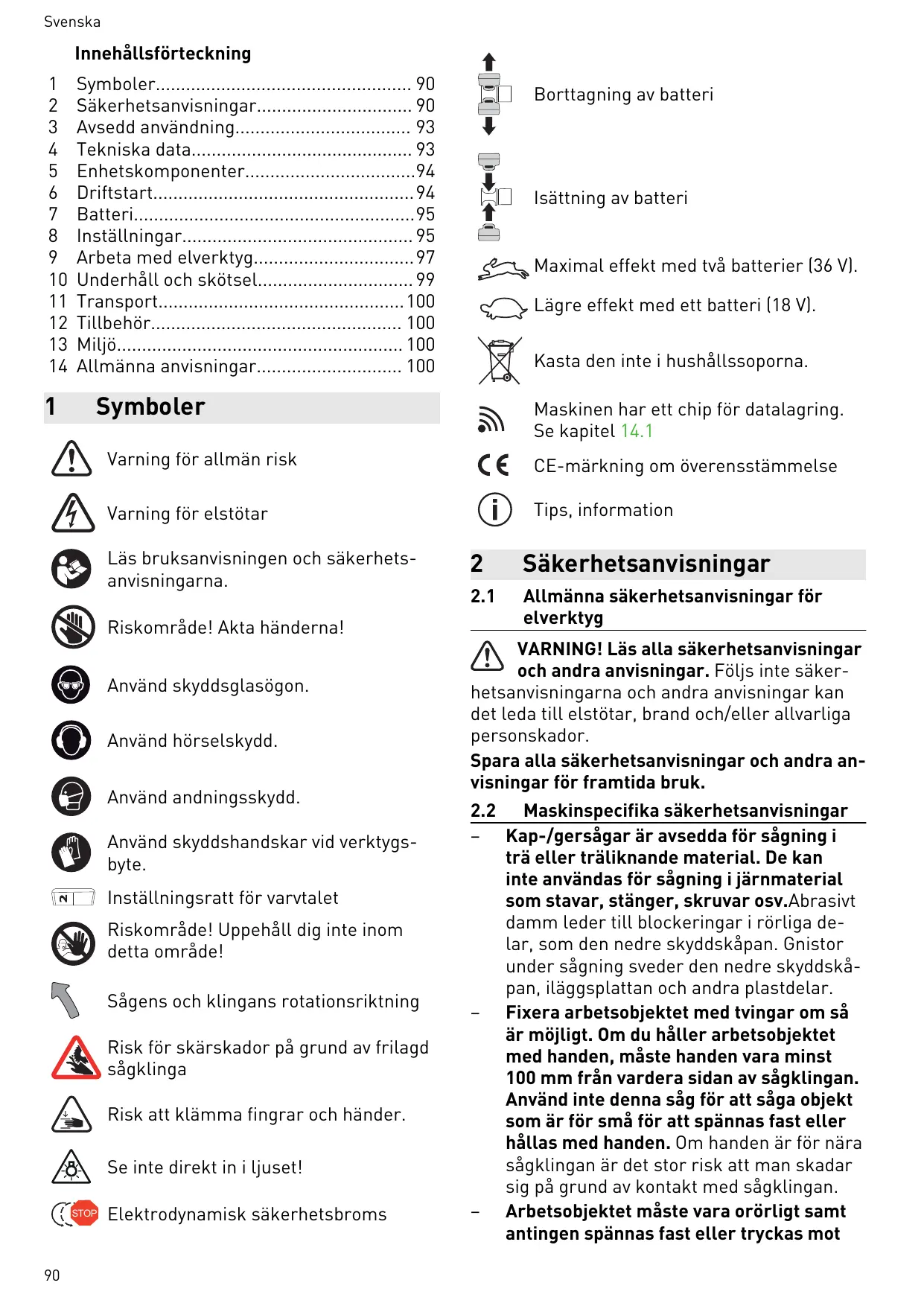

1 Symboler

Läs bruksanvisningen och sakerhets-anvisingarna.

Riskområde! Akta händerna!

Använd skyddsglasögon.

Använd hörskydd.

Använd andningskydd.

Använd skyddshandskar vid verktygsbyte.

Inställningsratt für varvtalet

Riskomrade! Uppehall dig inte inom detta omrade!

Sågens och klingans rotationsriktning

Risk För skärskador på grund av frilagd sāgklinga

Risk att klämma fingrar och händer.

Maximal effekt med två batterier (36 V).

Lägre effekt med attt batteri (18 V).

Kasta den inte i hushållssoporna.

Maskinen har att chip for datalagring. Se kapitel 14.1

CE-märkning om överensstammelse

Tips, information

2.1 Allmanna sakerhetsanvisningar for elverktyg

WARNING! Läs alla sakerhetsanvisningar och andra anvisningar. Följs inte saker-

hetsanvisiningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla sakerhetsanvisningar och andra anvisningar for framtida bruk.

2.2 Maskinspecifica sakerhetsanvisningar

• Kap-/gersågar ar avsedda for søgning i trä eller tråliknande material. De kan inte användas for søgning i järnnmaterial som stavar, stänger, skruvar osv.Abrasivt damm leder till blockeringar i rörliga delar, som den nedre skyddskåpan. Gnistor under søgningSwedenenedre skyddskåpan, iläggsplattan och andra plastdelar.
  Fixera arbetsojbektet med tvingar om så ar möljigt. Om du häller arbetsojbektet med handen, måste handen vara minst 100 mm frän vardera sidan av sagg Klingan. Använd inteenna sagfor att saga objekt som ar for sma for att spannas fast ellr hallas med handen. Om handen ar for nara sagg Klingan ar det stor risk att man skadar sig på grund av kontakt med sagg Klingan.
• Arbetsobjektet måste vara orörlicht somt antingen spännas fast eller tryckas mot

anslaget och bordet. Skjut inte in arbetsobjektet i sagglingan och saga aldrig "pafri hand". Lost sittande eller rorliga arbetsobjekt kan slungas ut med hög hastighet och orsaka persorskador.

Lagg aldrig handen over den avsedda snittlinjen, vare sig framfor eller bakom sagklingan. Att stotta arbetsojebektet "med korsade hander", dvs. halla arbetsojebektet till hoger om sagklingan med vänster hand och tvärtom, ar mycket farligt.
- Stick aldrig in handen bakom anslaget när sagg Klingan roterar. Underskrid aldrig ett sakerhetsavstand p 100 mm mellan han den och den roterande sagg Klingan (galler pà báda sider av sagg Klingan, t.ex. für att ta bort trärester). Du kanske inte känner att handen ar För nara den roterande sagg Klingan och kan skadas svårt.
- Kontrollera arbetsojbektet innan du sägar. Om arbetsojbektet År böjt eller vridet, spälln fast det med den böjda sedan mot anslaget. Se alltid till att det inte finns nagot mellanrum mellan arbetsojbektet, anslaget och bordet. Böjda eller vridna ar-betsobjekt kan vrida sig eller förskjutas och góra söatt den roterande sagklingan klåms fast medan man sāgar. Det fär inte finnas spikar eller andra främnde foremål i ar-betsobjektet.
- Använd inte sagen forrän bordet ar fritt frän t.ex. verktyg och trärester. Bara arbetsobjektet fär finnas på bordet. Små rester, lõsa träbitar eller andra foremål somkommen i kontakt med den roterande klingan kan slungas ivåg med hög hastighet.
- Kapa bara ett arbetsobjekt i taget. Arbetsobjekt staplade på varandra kan inte spännas eller hällas fast ordentlich, vilket kan göra att klingan fastnar eller att de glider isär under sängningen.
- Kontrollera före användningen att kap-/ gersågen stär på en plan, stabil arbetsyta. En plan och fast arbetsyta minskar risiken为此 att sögen blir instabil.
Planera arbetet. Varje gäng du justerar geringsvinkel, kontrollera att det justerbara anslaget ar korrekt justerat och stödjer arbetsobjektetutan att komma i kontakt med klingan eller skyddskåpan. Innan du koplar till maskinen och utan arbetsobjekt på bordet, tänkigenom hela snittrörelsen for att sakerställa att det inte

finns nagra hinder eller nagon risk att snittet gär in i anslaget.

• Om arbetsobjektet År bredare eller langre Ån bordsytan, se till att det har tillräckligt stöd, exemplelvis av bordsförlängare eller sagbockar. Arbetsobjekt som År langre el-ler bredare Ån sagsbordet kan tippa om de inte stöttas ordentlich. Om att avkapat trästycke erler hela arbetsobjektet tippar kan det lyfta nedre skyddskåpan och slungas ivåg av den roterande klingan.
• Låt inte medhjälpare stöta arbetsobjektet i stället for att använda en bordsförlängare. Om arbetsobjektet stöttas ostadigt kan det klämma fast klingan. Det kan ochs förskjutas under kapningen och dra in dig erller medhjälparen i den roterande klingan.
  Den avkapade delen fär inte tryckas mot den roterande sagg Klingan. Om det finns for lite plats, t.ex. om langdanslag används, kan den avkapade delen kilas fast av kling-an och slungas iväg väldsamt.
• Använd alltid en tving eller annan lämp-lig anordning För att stöta runda foremål, som stänger eller rör, korrekt. Stänger har en tendens attätt rulla ivag sö att klingan "nyps fast", och arbetsovjectet kan då dra med sig handen in i klingan.
• Låt klingan komma upp i fullt varvthal innan du kapar arbetsobjektet. Det minskar risken for att arbetsobjektet slungas iväg.
• Stäng av sögen om arbetsovjetet kläms fast eller blockerar klingan. Vänta tills alla rörliga delar har stannat, dra ur nät-kontakten och/eller ta ut batteriet. Ta sedan bort materialet som fastnat. Om du sögar vidare trots en södan blockering kan du tappa kontrollen eller skada sögen.
• Släpp brytaren när snittet ar avslutat, häll ner sāghuvudet och vänta tills klingan stannat helt innan du tar bort den kapade delen. Det ar mycket farligt att lata handen komma nära den avstannande klingan.
• Håll fast handtaget ordentligt nar du görett ofullständigt sagsnitt aller släpper uppkontakten, innan sāghuvudet nätt det nedersta laget. Sagen kan dras nedat ryckigtvid inbromsningen, vilket kan leda till riskfor personskada.

2.3 Sakerhetsanvisningar for den fornosterade sagklingan

Användning

• Maxvarvtalet som anges på saggklingan fär inte överskridas och varvvalsområdet maste alltid hällas.
  Den förmonerade sagklingan fär endast användas i cirkelsägar.
• Var försiktigningar du packar upp och ned samt hanterar verktyget (t.ex. monterar i maskinen). Risk För skador på grund av vassa eggar!
• Använd handskar när du hanterar verkty-get, aftersom det ger bättre grepp och minskar risken für skador.
• Sågklingor med skadad stamklinga måste bytas ut. De fär inte repareras.
• Sågklingor i kombinerat utforande (fastlöda sāgtändere) vars tandtjocklek ar mindre an 1 mm fär inte Longre användas.
• VARNING! Använd aldrig verktyg med synli-ga repor, trubbig eller skadad egg.

Montering och fastsattning

• Verktygen måste spännas fast så att de inte lossnar under arbetet.
• När verktyget monteras måste man sakerställa att fastspänningen sker på verktygsnavet eller verktygets spännyta och att skären intekommen i kontakt med andra komponenter.
• Man fär inte förlänga nyckeln eller dra Åt med hammarslag.
• Spännytorna måste vara fria fræn smuts, fett, olja och vatten.
• Spännskruvarna måste dras Åt enligt tillverkarens anvisningar.
• För att ställa in saggklingornas hald diameter mot maskinens spindeldiameter fär endast fasta ringar användas, till exempel: ipressade eller självhäftande ringar. Lõsa ringar fär inte användas.

Underhäll och skötsel

• Reparationer och sliparbenen fär endast utföras av Festool-serviceverkstäder eller sakkunniga.
• Verktygets konstruktion fär inteändras.
• Rengör och ta bort kàda frán verk'tyget (rengöringsmedel med pH-värde frän 4,5 till 8).

• Slöa skär kan efterslipas på spånytan uppt till en minimitjocklek på 1 mm på eggen.

• Transportera alltid verktyget i en lamplig Förpackning - skaderisk!

2.4 Övrigasakerhetsanvisningar

• Använd endast sagglingor som uppyller kraven För avsedd användning. Sagglingor som inte passar monteringsdelarna roterar ojemnt, kan riva splitter ur materialet och slungas ivag. Splitret kan hamna i användarens öga eller träffa personer i narheten.
• Använd endast sagglingor med spänvinkel ≤ 0°. En spänvinkel > 0° drar in sägen i arbetsojbektet. Risk För personskador på grund av rekyl i sägen och roterande ar-betsobjekt.
• Kontrollera pendelskyddskåapan före varje användning. Använd endast elverktyg som fungerar korrekt.
• Byt ut anslag som har skadats av sagen aller på annat satt. Skadade anslag kan slungas ivåg under arbetet. Personen i nar-heten kan skadas.
• Stickinte in handen i spanutkastet. Rote-rande delar kan skada händerna.
• Under arbetet kan hälsofarlicht damm bild das (av t.ex. blyhaltiga färger erler vissa träslag). Att vidröra erller andas in detta damm kan vara farligt for användaren el-ler personer i narheten. Följ sakerhetsföreskrifterna i ditt land.
• Använd lampligt andningsskydd für att skydda halsan. Se till att ventilationen ar tillräcklig i slutna utrymmen och anslut end dammsugare.
• Elverktyget fär endast användas inomhus och i torra miljöer.
• Använd endast de därfor avsedda batteri- erna och inga nätadaptrar for att driva el- verktyget. Inga laddare av annat fabrikat fär anvandas for att ladda batterierna. Om man anvander tillbehör av annat fabrikat finns risk for elstötar och/eller risk for svå- ra olyckor.
• Kontrollera att höljets komponenter inte har skador, till exempl sprickor aller vitnade ytor. Se till att skadade delar repareras innan elverktyget används.
• Stå aldrig på saggordet och använd det inte som pall att kliva på. Saggordet och tillvalen länkhjul eller hönjningsföttter kan deformeras. Detta ökar risiken für en rekyl.
• Använd uteslutande Festool originaltillbehör samt Förbrukningsmaterial. Endast tillbehör som testats och godkänts av Fe-

stoolär sakra och perfekt anpassade till maskinen och dess användning.

Se inte direkt in i ljuset!Ljusstrålen kan skada ögonen.

Vid bearbetning av aluminium sca följande säkerhetsåtgärder vidtas:

Använd skyddsglasögon!

• Anslut elverktyget till en lamplig dammsugare med antistatisk utsugsslang.
• Ta bort dammavlagringar inuti motorhuset med jämna mellanrum.
• Använd en lämplig sagglinga für snitt i alu-minium.
• Vid sängning i skivor måste man smörjä med lampligt medel. Tunnvaggiga profiler (upp till 3 mm) kan bearetasutan smörjning.
• Arbetainte med vattenkylng. Det kan leda till kortslutng.

2.6 Övriga risker

Trots att alla monteringsföreskrifter följs kan faror uppsta, t.ex. på grund av:

• Kontakt med roterande delar fran sidan: sāgklinga, spännfläns, flänsskruv
• Kontakt med spanningsfürande delar när höljet ar öppet och batterierna inte ar bort-tagna
• Kringslungade delar av arbetsobjektet
• Kringslungade verktygsdilar om verktygen skadats
  Hogaljud
  Dammbildning

2.7 Emissionsvärden

De enligt fastställda värdena uppgår vanligtvis till:

Ljudtrycksniva

$$ \mathrm {L} _ {\mathrm {P A}} = 8 8 \mathrm {d B (A)} $$

Ljudeffektnivå

Bulleremission vid arbete med elverktyg kan leda till horselskador.

Använd hörselskydd.

De angiva ljudemissionsvärdena
- har uppmäts enligt en standardiserad kon-trollmetod och kan användas För att jämfo-ra ett elverktyg med ett annat.

• kan även användas für att temporärt bedöma belastningen.

OBS

Ljudemissionerna kan - beroende på hur elverktyget används, och i synnerhet vilken typ av arbetsojekt som bearetas - avvika från de angivna värdena;när elverktyget faktiskt används.

Fastlägg sakerhetsåtgärderna für användaren baserat på en bedömning av belastningen under de faktiska användningsvillkoren. (Man ská dà ta hänsyn till alla driftcykelns andelar, exemplVIS de tider under vilka elverktyget ár fränkopplat och de tider dà det visserligen ár tillkopplat men arbetar utan belastning.)

3 Avsedd användning

Elverktyget är konstruerat som en fristående enchet avsedd För sängning av trä, plast, aluminiumprofiler och liknande material. Andra material, i synnerhet stål, betong och mineraliska material, fär inte bearetas.

Asbesthaltiga material fär inte sags.

Använd inte kap- aller slipskivor.

Vid felaktig användning ligger ansvaret på användaren.

3.1 Såg Klingor

Använd endast Festool sagklingor som ar avsedda for detta elverktyg.

Sagklingorna måste ha följande egenskaper:

• Sågklingans diameter 216 mm
• Sågbredd 2,3 mm (motsvarar tandbredden)
• Fasthal 30 ~mm
  Huvudklingans tjocklek 1,8 mm
• Sågklinga enlicht EN 847-1
• Sågklinga med spänvinkel ≤ 0°
• Lämplig für varvital upp till 3500 varv/min

Festools sagklingor motsvarar EN 847-1.

Såga endast material som respektive sagglinga ar avsedd for.

4 Tekniska data

Batteridriven kapsåg	SYMC 70 EB
Motorsänning	18 - 2 x 18 V ---
Varvital (tomgang)	1300 - 1800 varv/min
1 x 18 V
Varvital (tomgang)	1300 - 3500 varv/min
2 x 18 V

Batteridriven kapsåg		SYMC 70 EB
Lämpliga batterier		Festool modell-serieBP 18 ≥ 4 Ah
Geringsvin-kel	Innervinkel	0° - 68°
	Yttervinkel	0° - 60°
Skärhöjd[7]	Innerv-kel [16A]	64 mm
	Ytterv-kel [16B]	70 mm
Snittbredd		80 mm
Verktygsspindel, Ø		30 mm
Viktutan batteri		11,1 kg

5 Enhetskomponenter

[1-1] Bordsinsats
[1-2] Vinkelskala für gingssnitt
[1-3] Anlagslinjaler (pà báda sider)
[1-4] Pendelskyddskäpa
[1-5] Strömbrytare
[1-6] Tillkopplingsspparr
[1-7] Handtag
[1-8] Spak for transportsparr
[1-9] Spindelstopp
[1-10] Spänstyrning
[1-11] Sågbord
[1-12] Hållare För smygvinkeln
[1-13] Fixeranslag
[1-14] Skruvtving FSZ120*
[1-15] Smygvinkel
[1-16] Blindlock undre sugmuff
[1-17] Insexnyckel NV6 für sagklingsbyte
[1-18] Hållare für insexnyckel
[1-19] Insexnyckel NV2 fürinstallingng av ex-centerspakens kraft [1-26]
[1-20] Övre sugmuff
[1-21] Batteriindikator
[1-22] Ratt für varvvalsinställning

[1-23] Strömbrytare für strålkastarljus
[1-24] Knapp Lossa batteriet
[1-25] Fixering anslagslinjal
[1-26] Fixering geringsvinkel

De angivna bilderna finns i början av bruksan-visningen.

• Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen.

6 Driftstart

OBS

Tipprisk!

Setillattelverktygetstarsakert.
- Observera vid behov monteringsanvisingen for multifunktionsbordet MFT ell er stativet.

6.1 Första idrifttagningen

Tryck ner sagen och kapa buntbanden som fester den [2-1].
Ta bort transportskyddet [2-2].
Ställ upp och fäst elverktyget.
Såga in sagspåret i bordsinsatsen. (Bordsinsatsen levereras utan sagspar)

6.2 Uppställning och fastsätting

WARNING

Risk for personskador

Färe alla arbeten på elverktyget skamanta ut bada batterier.

Satt fast elverktyget sa att det inte kan glida under arbetet.

Skruvtvingar: Fäst maskinen med skruvtvingar på arbetsytan (se bild [1]). De plana ytorna på saggordets fyra anliggningspunkter fungerar som spännytor.

Montera lankhjul (tillval)

• Lossa de fyra skruvarna [3-2] i sagbordets hörn med insexnyckeln [3-3].
  Ta bort de fyra gummifotterna [3-1].
  Montera de tvåFTA länkhjulen [3-6] bak. Länkhjulen ska stå parallellt med sagklingan. Dra Åt skruvarna (M6x45) med insexnyckeln [3-3] och gaffelnyckeln [3-4].
  Montera de två länkhjulen med broms [3-5] fram. Dra Åt skruvarna (M6x50)

med insexyckeln [3-3] och gaffelnyckeln [3-4].

WARNING

Risk for persanskador om sagen rullar ivagovantat

Färe arbetet med sagen, kontrollera att alla fyra lankhjul sitter fast och att sagen stär stabilt med de monterade lankhjulen på en plan yta.
Använd och förvara sagen endast med bromsade länkhjul.

(i) Skruvarna frän gummifötterna kan inte användas for att satta fast länkhjulen.
i Med monterade lankhjul blir sagbordet like hegt som en Systainer 137 mm [3B].

6.3 Arbetsläge

OBS

När man drar i transportsparrens [1-8] spak Åker sagenheten snabbt uppåt.

Dra inte i spaken utan att hälla fast handta-get [1-7].

Låsa upp elverktyget (arbetsläge)

Flytta sagen nedat sa langt det gär och häll kvar den)där.
Ställ om spaken für transportsparren [1-8].
För langsamtsagen uppät.
Sattibatteriet(sekapitel7].
Elverktyget ar klart att anvanda.

6.4 Till-/fränkoppling

Tillkoppling

Tryck på tillkopplingssparren [1-6].
Tryck på strömbrytaren [1-5] ochhall kvar den.

(i) Strömbrytaren kan inte spärras.

Frankoppling

Slapp strömbrytaren [1-5].

7 Batteri

Kontrollera att batterianslutningen ar ren innan batteriet sats i. Smuts pa batterianslutningen kan forsamra kontakten och leda till skador pa kontakterna.

Om kontakten störkan det leda till overhett- ning och skador på maskinen.

[4A]

Ta bort batteriet.

[4B]

Satt i batteriet tills det hakar fast.

i Observera! Maskinen kan endast anvandas under foljande villkor [4C]:

Båda batterierna sitter i. Maximal effekt med två batterier (36 V).

Endast det främre batteriet sitter i. Lägre effekt med att batteri (18 V).

i Mer information om batteriet och laddaren med batteriindikator finns i deras respektive bruksanvisningar.

8 Installninger

WARNING

Risk for personskador

Färe alla arbeten på elverktyget skamanta ut bàda batterier.

8.1 Varvvalsreglering

Varvtalet kan ställas in steglöst med rat- ten inom varvtalsområdet (se Tekniska data). På sö sättkan sāghastigheten anpassas optimalt till varje yta.

Varvitalssteg for olika material

Trä	3 - 6
Plast	3 - 5
Fibermaterial	3 - 6
Aluminium- och ickenjärn-profiler	3 - 6

Strömbegränsning

Strömbegränsningen Förhindrar otillåtet hög strömupptagning i samband med extrem överbelastning. Detta kan leda till en minskning av motorvarvtalet. After avlastning kommt motorn genast upp i varvigen.

Temperatursakring

Om motortemperaturen blir forh Hog reduceras strömtillförseln och varvtalet. Elverktyget fort-satter gpa la gre effekt for att snabbt kunna kylas ner av motorfläkten. Nar elverktyget har svalnat atergaret automatiskt till normal effekt igen.

8.2 Broms

Sagen SYMC 70 EB har en elektronisk broms.
After avstängningen bromsas klingan elektroniskt till stillastäende på ca 2 sekunder.

8.3 Utsug

WARNING

Hälsorisk på grund av damm

Arbeta aldrigutan utsug.
Följ de nationella bestämmelserna.
Anslut alltid en lamplig dammsugare en-ligt nationella foreskrifter vid sagning av cancerframkallande material. Använd inte dammpåsen.

Utsug iÖvre sugmuffen

Till övre sugmuffen [5-2] kan man ansluta en Festool-dammsugare med en sugslangsdiameter på 27/32 mm eller 36 mm re-kommenderas aftersom risken für tilltäppning minskar).

Satt fast blindlocker [5-1].
Skjut in spänstyrningen [5-3] tills den hakar fast.
Satt i kopplingsstycket till en sugslang 27 mm i sugmuffen. Satt fast kopplings-stycket till en sugslang 36 mm på sugmuffen.

Utsugibàda sugmuffar

Förutom till den övre sugmuffen, gär det även att ansluta en sugslang till den undre sugmuffen [6-1].

Ta av blindlocker [6-2].
Ta av spänstyrningen [6-3].
Satt i kopplingsstycket till en andra sugslang i den undre sugmuffen aller satt det pa sugmuffen (beroende pa diametern).

Via ett Y-stycke, som finns som tillbehör, kan bàda sugslangarna anslutas till en Festool-dammsugare.

OBS! Om man inte använder antistatisk utsugsslang kan statistik uppladdning forekomma. Användaren kan fä en elstöt och elverktygets elektronik kan skadas.

Eget utsug

Fäst kopplingsstycket [7-2] För dammpåsen [7-3] på sugadaptern [7-1] genom att vrida Åt Höger.
När pASEn ske tommas, vrid dammpaesens kopplingsstycke Åt vänster och ta av den frAN sugadaptern.

Sakerhetsfunktioner kan försåmras på grund av tilltäppningar i skyddskåpan. Därfor ar det bättre att arbeta med en dammsugare på full sugeffekt for att undvika tilltäppning.

8.4 Arbetsobjektets anslag

Stalla in geringsvinklar

För gingssnitt måste man justera anlagslinjalerna [8-3] sö att dessa inte Förhindrar pendelskyddskapans Funktion ellerkommen i kontakt med sagg Klingan.

• Öppna klämspaken [8-2].
  Ställ in geringsvinkel.
  Stäng klämspaken.

i Kraften i klämspaken kan vid behov afterjusteras med insexnyckeln NV2 [1-19].

Stalla in anslagslinjalen

WARNING! Byt ut skadade anslagslinjaler innan sagen används.

• Lossa vreden (på båda sidor) [8-1].
  Skjut frem anslagslinjalerna [8-3] są nara sagensklingan som möjlig, men undvik kontakt med den.
  Prova om sagen kommt i kontakt med an-slagslinjalerna genom att sanka ner sagen när den ar avstängd.
  Dra at vreden [8-1].

8.5 Välja sagglinga

Festools sagklingor ar märkta med en färgad ring. Färgen på ringen visar vilket material sagklingan passar for.

Observera informationen om sagklingor (se kapitel 3.1).

Färg	Material	Symbol
gul	Trä
blå	Aluminium, plast	AL ACRYL

8.6 Byta sagklingan [9]

WARNING

Risk for personskador

Färe alla arbeten på elverktyget skamanta ut bada batterier.

OBS

Risk För personskador på grund av het och vass sågklinga

Använd inte sloa aller defekta sagklingor.
Använd skyddshandskar när du hanterar sāgklingor.

Förbereda maskinen

Flytta sagen uppåtända till anslaget.
Ställ om spaken für transportsparren [9-3].
Ta ut insexnyckeln NV6 [9-8] ur nyckelhällaren [9-1].

Ta bort sagklingan

Tryck pä spindelstoppet [9-2] och häll kvar.
Vrid sagklingan med insexnyckeln [9-8] tills spindelstoppet hakar i.
Lossa skruven [9-7] med insexnyckeln (vänstergänga, skruva i pilens riktning!).
Ta bort skruven och flänsen [9-6].
Slapp spindelstoppet.
Lyft pendelskyddskåpan [9-4] med ena han-den och häll den)där.
Ta av sagklingan [9-5].

Satta i sagklinga

WARNING! Kontrollera att skruvarna och flänsen inte är smutsiga, och använd endast rena och oskadade delar!

Sattidennya sagklingan [9-5].
WARNING! Texten på saggklingan måste synas. Saggklingans rotationsriktning mäste överensstämma med pilriktingen [9-9]!
Satt i flänsen [9-6] sà att flänsen, gängan och sāgklingan passar i varandra.
Tryck på spindelstoppet [9-2] och hull kvar.
Vrid sagklingan med insexnyckeln [9-8] tills spindelstoppet hakar i.
Sattiskruven [9-7] ochdra at den mot pilriktingen.

Risk För persökador! Kontrollera att sāgklingan sitter fast ordentligt after

varje byte. Om skruven arResolution kan sagg Klingan lossna.

9 Arbeta med elverktyg

WARNING

Kringslungade delar av verktyg/arbetsobjekt

Risk for personskador

Använd skyddsglasögon!
- Set till att ingen annan ar i narheten under arbetet.
Spann alltid fast arbetsobjekten.
Fixeranslaget mäste ligga an helt mot ar-betsobjektet.

WARNING

Pendelskyddskåpan stängs inte

Risk for personskador

Avbryt sagningen.
Ta av batteriet, ta bort flisorna. Byt ut pendelskyddskåpan om den har skadats.

9.1 Säkert arbete

Följ alla sakerhetsanvisningar och dessa regler:

Innan du börjar

• OBS! Risk für überhettning! Kontrollera att batteriet ar ordentligt isatt före använding.
• Använd inte elverktyget om elektroniken är defekt, aftersom det kan leda till övervarv. Elektroniken är defekt om mjukstarten inte fungerar, om varvtalet inte kan regleras, vid rökutveckling eller brandlukt från maskinen.
• Kontrollera att sagklingan sitter fast.
• Satt alltid fast arbetsobjektet s' att det inte kan rora sig under arbetet.
• Lagg på arbeitsobjektet spänningsfritt och plant.
• Innan du böjrar arbeta, kontrollera att sag-klingan inte kan komma i kontakt med an-slagsljinjalerna, fixeranslaget, skruvtvingar ell er andra maskindelar.

När du arbetar

• Korrekt arbeitsläge:

• Fram pà användarsidan
  Rakt framifrän mot sagen
  -Bredvid sagklingan

• Håll alltid fast elverktyget med manöverhanden på handtaget [1-7] under arbetet. Håll alltid den fria handen utanfor riskom-rädet.

• Anpassa alltid matningshestigheten for att undvika att klingans skär overhettas och att plast smälter vid sängning av plastmaterial. Ju hårdare material som sāgas,esto lagreska matningshestigheten vara.
• Elverktyget måste vara tillkopplatningar det förs mot arbetsobjektet.
• Ta bort båda batterierna fræn elverktyget nar det inte används. Det förlänger elektronikens livslängd.

Kontrollera att pendelskyddskåpan är rörlig

WARNING! Pendelskyddskåpan måste alltid kunna röra sig fritt och stängas automatiskt.

Svenska

Ta bort batteriet.
Fatta tag i pendelskyddskapan med handen och prova att skjuta in den i sagen. Pendelskyddskapan maste rora sig latt och kunna sankas ner nastan helt i pendelhuven.

Rengöra ságklingans område

Häll alltid området rund pendelskyddskåpan rent.
Ta bort damm och span genom att blasa med tryckluft aller med hjälp av en pensel.

9.2 Akustiska varningsssignaler

Akustiska varningsssignaler hörsvid följande driftstatusar och maskinen stängs av:

peep — —

Batteriet tomt aller maskinen overbelastad:

Byt batteri
Minska maskinens belastning

9.3 Satta i fixeranslaget

Ta bort日正式 batterierna frán verktyget in-nan fixeranslaget monteras.
Satt i fixeranslaget [10-1] i ett av hålen [10-4]. Fixeranslaget mæste befinna sig framfor arbetsojebektet.

• Korrekt fastsätting med det bifogade fixeranslaget - Spann alltid fast arbetsovjekten med fixeranslaget. Nedhällaren maste då ligga an ordentlich mot arbetsovjektet. (Anmärkning: Man kan behöva använda hjälpmedel För detta, t.ex. vid runda kontu-rer). Arbetainte med arbetsovjekt som inte kan spännas fast ordentlich.
• Storlek - arbetainte med for sma arbetsobjekt. Kapade restbitar bocr av sakerhetsskal inte varain30mmlanga. Sma arbetsojekt kan drasbakatav sagklingan, inimellanrummet mellan klingan och anslagslinjalen.Det kapade reststycket skeav sakerhetsskal kunna klammas fast sakertmed fixeranslaget.
• Var speziellt försiktig sö att inga arbetsobjekt kan dras bakät av saggklingan, in i mellanrummet mellan klingan och an-slagslinjalen. Denna risk foreligger speci-ellt när det gäller horisontella geringssnitt.

Länga arbeitsobjekt

Arbetsfobjekt som sticker ut over sagbordsytan maste stottas extra:

Använd en Systainer som extra arbetsyta.
Sakra arbetsobjektet med det bifogade fixeranslaget.

i Med monterade lankhjul blir sagbordet lika hegt som en Systainer 137 mm [3B].
i Med monterade hojningsfotter (tillbehör) blir sagbordet lika högt som en Systainer 112 mm [15B].

Tunna arbetsobjekt

Tunna arbetsovjet kan fladdra eller brytas nar man sagar.

Förstärk arbetsojbektet: Spann fast det till-sammans med träbitar.

Spann in sa har

Lagg arbetsojbektet pa sagbordet och tryck det mot anslagslinjalerna [10-2].
- Oppna fixeranslaget [10-1] med spaken [10-5].
Vrid vredet [10-6] moturs För att lossa fixeranslagets vertikala position.
Sanknedhällaren till arbetsojbektet.
Vrid vredet [10-6] medurs for att lasa fixeranslagets vertikala position.
Stäng fixeranslaget [10-1] med spaken [10-5].

9.5 Smygvinkel

Med smygvinkeln [11-2] kan valfria vinklar (t.ex. mellan två vaggar) mātas upp. Smygvin-keln bildar då halva vinklar.

Tautinnervinkel

• Öppna klämanordningen [11-1].
  Lagg an smygvinkel med de bada skank-larna [11-2] mot innervinkel.
  Stäng klämanordningen [11-1].

Tautyttervinkel

• Öppna klämanordningen [11-1].
  Lagg an smygvinkel med de bada skank-larna [11-2] mot yttervinkel.
  Stäng klämanordningen [11-1].

Överföra vinkel

• Oppna klämspakarna [8-2] på anslagslinjälerna [8-3].
  Lagg smygvinkeln på sagsbordet.
  Lagg an de bàda anslagslinjalerna mot smygvinkel.
  Stäng klämspakarna [8-2] på anslagslinjälerna.

9.6 Saga lister

Gör önskadeinstallingarpà maskinen.
Lagg arbeitsobjektet [10-3] mot en anlagslinjal [10-2].
- Spann fast arbetsobjektet med fixeranslaget [10-1].
Starta maskinen.
För sagen langsamt nedät med handtaget.
Tryck sagen jämnt nedät och söga arbetsobjektet.
Koppla frán maskinen.
Vänta tills sagklingan har stannat helt och hallet, och sväng Först)darefteruppågen.

Innerhorn

Vid sāgning av innerhörn kan anslagslinja- len [10-2] förskjutas axielltutan att vinkelinställningenändras.

• Lossa fixeringen für anslagslinjalen [1-25].
  Skjut anslagslinjalen till onskad position.
  Fixera anslagslinjalenigen.

Om innervinklarna ar mycket spetsiga kan det hända att anslagslinjalens förskjutningsområde inte räcker till. I sö fall kan man ta av anslaget helt genom att vrida fixeringen für geringsvinkeln [1-26] 90^ . Dettaändrar inte den inställda vinkeln.

9.7 LED-belysning

Strålkastarljuset [13-1] kastar en slagskugga over sagklingan på arbetsojbektet.

Funktionen aktiveras med strömbrytaren [1-23].
Snittlinjen syns nar sagen har sankts ner.
(i) Strålkastarljuset stängs av automatiskt after en timme.

10 Underhäll och skötsel

WARNING

Risk for personskador, elstötar

Färe alla arbeten på elverktyget skamanta ut bada batterier.
- Allt unterhälls- och reparationsarbete som kräver att motorns höje öppnas fär endast utföras av behöriga serviceverkstäder.

Service och reparation fär endast utföras av tillverkaren eller av serviceverkstäder. Använd endast originalreservdelar från Festool.

Mer information: www.festool.se/service

Observera följande:

Skadade skyddsanordninger och delar maste repareras ull bytas ut fackmassigt av en auktoriserad serviceverkstad, savida inget annat anges i bruksanvisningen.
Rengör elverktyget fran flisor och span genom att suga ur alla öppningar.
Rengör regelbundet bordsinsatsen [1-1] och utsugskanalen på spanuppsamlaren for att avlågsna flisor, dammavlagringar och rester av arbetsojbektet.
For att luftcirkulationen ske kunna garante-ras maste kylluftoppningarna i holjet alltid hallas oppna och rena.
Häll anslutningskontakterna på elverktyget, laddaren och batterierna rena.
Vid arbete med gips- och cementbundna fiberskivor sca maskinen rengöras extra grundligt. Rengör maskinens ventilations-hål och strömbrytaren med torr, oljefri tryckluft. Annars kan gipsdammet ansamlas innate i huset och på strömbrytaren ochHardna när detkommen i kontakt med luftfuktigheten. Det kan fösämra kopplings-mekanismen.

! Det ar viktigt for sakerheten att maskinen rengörs regelbundet - framfor allt justeranordningarna och styrningarna.

10.1 Byta spanuppsamlaren

For att damm och span ske samlas upp korrekt maste man alltid arbeta med spnuppsamlaren monterad.

• Lossa skruvarna [12-1] i skyddskåpan och ta bort spanuppsamlaren och klämman.
  Satt klämman [12-2] på den nya spanupp-samlaren.
• Skruva fast spanuppsamlaren [12-3] och klämman på skyddskåpan.

10.2 Byta bordinsatsen

Arbeta inte med en utnött bordsinsats [1-1],utan byt ut den mot en ny.

Öppna dà de fem skruvarna med vilka bordsinsatsen ar monterad i sāgbordet.

En ny bordsinsats levererasutan sagspar. Därfor maste du forst saga in den after monteringen.

10.3 Rengöra/byta strålkastarfönstret

Stråkastarljuset [13-1] lyser upp snittkanten på arbetsobjektet. Vid mycket dammiga arbeten kan ljuseffekten försämras. Rengör sö har [13]:

Stall maskinen i arbetslage.

Svenska

Ta ut strålkastarfönstret [13-1]utan verktyg och rengör eller byt det.
Satt tillbaka strålkastarfönstret. Fönstret skahaka i sö att det hörns.

11 Transport

OBS

Klämrisk

Sågen kan fällas/köras ut

• Maskinen måste alltid Transporteras i transportlåget.

WARNING

Risk for personskador

Lyft eller bär aldrig elverktyget i den rörliga pendelskyddskåpan [14-1].
For att bärä elverktyget, fatta tag i det på sidan av sagbordet [14-2] och i handta-get [14-3].
Lyft och bär alltid elverktyget med båda händerna.

Säkra elverktyget (transportläge)

Ta av bada batterierna fran elverktyget.
For anslagslinjalerna [14-5] bakat.
Flytta sagen nedat anda till anslaget.
Ställ om spaken for transportsparren [14-4].
Förvara bǎda insexnycklarna [1-19]+[1-17] och smygvinkeln [14-6] i de avsedda hällar-na.
- Kläm fast fixeranslaget [14-7] på sagbordet [14-2].
Maskinen ar i transportlage [14].

12 Tillbehör

Artikelnummer für tillbehör och verktyg finns på www.festool.se.

12.1 Montera hönningsfotter (tillval)

• Lossa de fyra skruvarna [15-5] i sågbordets hörn med insexnyckeln [15-3].
  Ta bort de fyra gummifotterna [15-1].
  Montera alla fyra hõjningsfötter [15-4] med de bifogade skruvarna. Dra Åt skruvarna.

VARNING! Färe arbetet med sagen, kontrollera att alla fyra hönningsföller sitter fast och att sagen stär stabilt med de monterade hönningsfötterna på en plan yta.

i Skruvarna frang gummifotterna kan inte anvandas for att satta fast hojningsfotterna.
i Med monterade hojningsfotter (tillbehör) blir sagbordet lika högt som en Systainer 112 mm [15B].

13 Miljö

Kastainte elektriska apparater och gamla batterier i hushållssoporna. Se

till att apparater, tillbehör och Förpack- lämnas till miljövänlig Återvinning. Följeionella foreskrifterna.

Färe avfallschanteringen ske gamla batterier och lampor tas ut ur den elektriska apparaten i oskadat skick. På sä satt kan de Återvinnas effektivt.

Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste Förbrukade elektriska apparater källsorteras och Återvinnas på att miljövänligt sätt.

Information om insamlingsställen finns på www.festool.com/environment.

Information om farliga ämnen:

www.festool.se/reach

14 Allmännan anvisningar

14.1 Information om datakydd

Elverktyget innehäller ett chip für automatisk lagring av maskin- och driftdata. Dessa data innehäller ingen information som ar direkt personrelaterad.

Data frän chipet kan avlåsas trådlöst med speciella enheter och används hos Festool endast För feldiagnos, reparations- och garantiändamål samt För kvalitetsförbättring resp. vidareutveckling av elverktyget. Datainformationen utnyttjas inte För ytterligareändamål - sāvida kunden inte uttryckligen har godkantt det.

14.2 Bluetooth®

Varumärkesnamnet Bluetooth® och logotyperna ar registrarade märken som tillhör Bluetooth SIG, Inc. och används under licenses av Tooltechnic Systems AG & Co. KG och)darmed av Festool.

Sisälllys

Ilmoitetut melupaästöarvot

Savaggregatet kan klappe/kore ud

Transport af maskinen skal altid ske i den dertil beregnede transportstilling.

ADVARSEL

Risiko for personskader

Fareområde! Hold hendene på avstand!

Bruk vernebriller.

Brukhorselvern.

Bytt batteri
Reduser belastningen pà maskinen
