BRUKSANVISNING SYMMETRIC SYMC 70 EB-Basic FESTOOL

da: EU-overensstemmelseserklæring. Vi erklærer med eneansvar, at dette produit er i overensstemmelse med alle relevante krav i følgende EU-direktiver, og at følgende standarder eller normative dokumenter danner grundlag for det:

nb: EU-samsvarserklaring. Vi erklærer under eneansvar at dette produktet oppfyller alle relevante krav i følgende EU-di- rektiver og at følgende standarder eller normative dokumenter er blitt lagt til grunn:

Borttagning av batteri

Isattning av batteri

Savens og savklingens rotationsretning

Risiko for snitsår på grund af fritlig-gende savklinge

Maksimal ydelse med to batterier (36 V).

Lavere ydelse med et batteri (18 V).

Montering og fastgorelse

Savklingerne skal overholde følgende data:

• Savklingediameter 216 mm
• Snitbredde 2,3 mm (svarer til tandbredde)
  Boring 30 mm
• Stamklingetykkelse 1,8 mm

• Savklinge iht. EN 847-1

• Savklinge med en spånvinkel ≤slant 0^

• Egnet til omdrejningstal fra 3500 o/min

Festool savklinger opfylder kravene i EN 847-1.

Sav kun materialer, som savklingen er beregnet til.

4 Tekniske data
5 Maskinelementer

Sundhedsfare fra stov

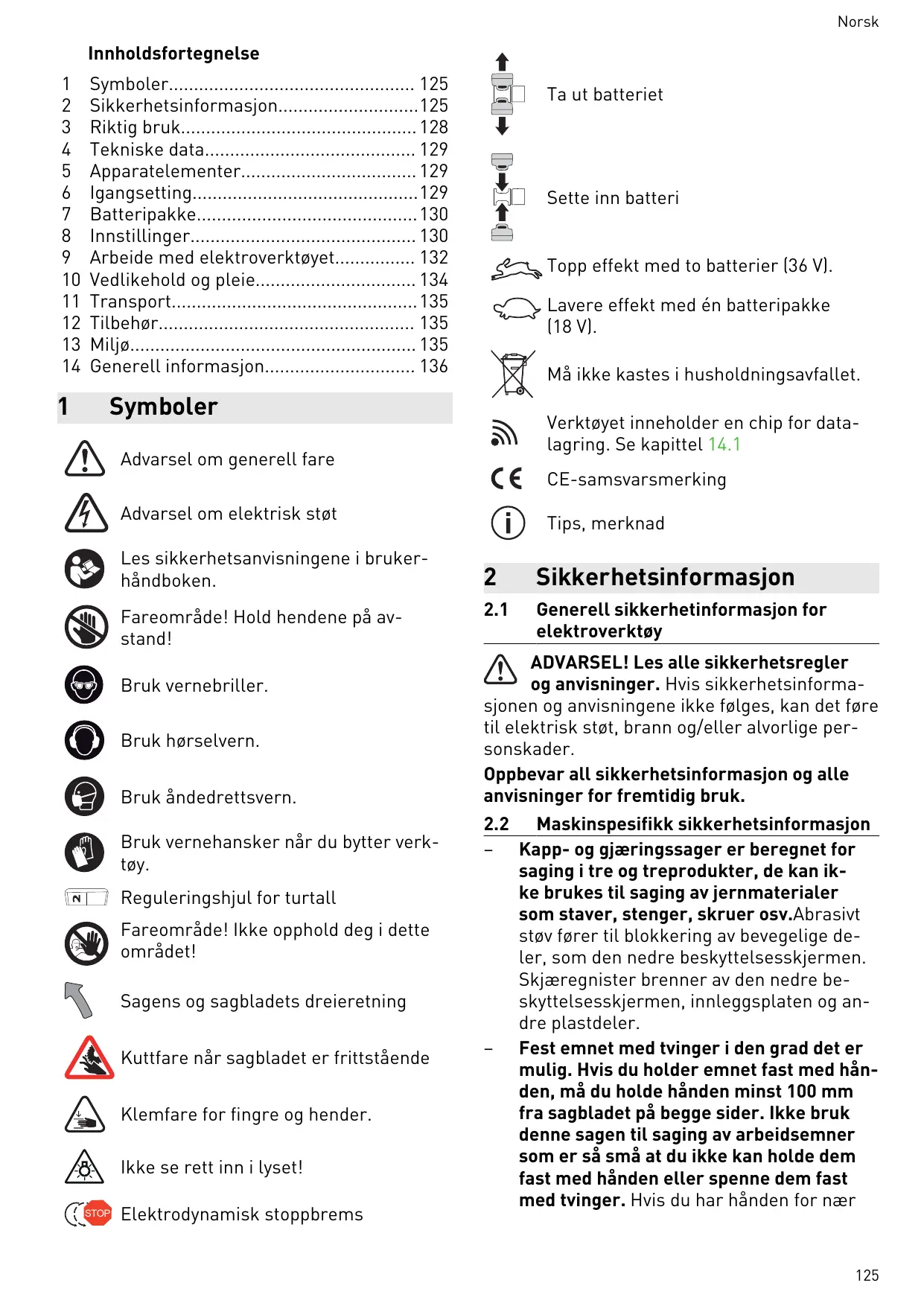

1 Symboler. 125
2 Sikkerhetsinformasjon. 125
3 Riktig bruk. 128
4 Tekniske data. 129
5 Apparatelementer 129
6 lgangsetting. 129
7 Batteripakke. 130
8 Innstillinger 130
9Arbeide med elektroverktoyet. 132
10 Vedlikehold og pleie 134
11 Transport 135
12 Tilbehør. 135
13Milj0. 135
14 Generell informasjon. 136

1 Symboler

Adversel om generell fare

Advarsel om elektrisk støt

Les sikkerhetsanvisingene iBrukerhandboken.

Bruk Åndedrettsvern.

Bruk vernehansker nár du bytter verk-tøy.

Reguleringshjul for turtall

Fareområde! Ikke opphold deg i dette området!

Sagens og sagbladets dreieretning

Kuttfare nár sagbladet er frittstående

Klemfare for fingre og hender.

Ikke se rett inn i lyset!

Elektrodynamisk stoppbrems

Ta ut batteriet

Sette inn batteri

Topp effekt med to batterier (36 V).

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for elektroverktøy

sjonen og anvisingene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

2.2 Maskinspesifikk sikkerhetsinformasjon

Kapp- og gjæringssager er beregnet for.
saging i tre og treprodukter, de kan ikke brukes til saging av jernmaterialer som staver, stenger, skruer osv.Abrasivt stov foor til blokkering av bevegelige dele, som den nedre beskyttelsesssskjernen. Skjæregnister brenner av den nedre beskyttelsessskjernen, innleggsplaten og andre plastdeler.

sagbladet, er det større fare for Å bli skadet av sagbladet.

• Emnet pågressive kunge beveiges og entenspennes fast eller presses mot anlegget og bordet. Ikke skyv emnet inn i sagbla-det, og sag aldri på frihänd. Løse emner eller emner som beveger seg kan slynges ut i høy hastighet og forårsake persorskader.
• Kryss aldri hendene over den planlagte sagelinjen, verken foran ell erbak sagbladet. Det er svært farlig Å stotte emnet med hendene i kryss, dvs. Å holde i emnet til høyre ved sider av sagbladet med den venstre händen eller omvendt.
• Ikke stikk hendene bak anlegget'nar sagbladet roterer. La det alltid vare en sikkerhetsavstand på minst 100 mm mellomhanden og det roterende sagbladet (gjelder på begge sider av sagbladet, f.eks. vedfjerning av treavfall). Det er ikke sikkertdu ser hvor langt unna det roterende sagbladet er, og du kan bl alvorlig skadet.
• Kontroller emnet før du sager. Hvis emnet er bøyd eller forvridd, spenner du det fast med den utvendig krummede sider mot anlegget. Kontroller alltid at det ikke er noen Åpning langus sagelinjen mellom emne, anlegg og bord. Bøyde eller forvridde emner kan vri seg eller gli og före til at det roterende sagbladet setter seg fast under ragingen. Det på ikke vaere spiker eller fremmedlegemer i emnet.
• Vent med Å bruke sagen til sagbordet er ryddet for verktøy, treavfall osv. Bare arbeidsemnet skal befinne seg på sagbordet. Småavfall, lõse trebiter eller andre gjenstander somkommen i berøring med det roterende sagbladet, kan slynges ut med høy hastighet.
• Sag bare ett emne om gangen. Emner som stables oppå hverandre, kan ikke spennes eller holdes godt nok fast, og dette kan före til at sagbladet setter seg fast eller glir ut under sangen.
  Sorg for at kapp- og gjæringsssagen star på en jevn og fast arbeidsflate. En jevn og fast arbeidsflate reduserer faren for at kapp- og gjæringsssagen blir ustabil.
  Planlegg arbeidet. For hver justering av gjæringsvinkelen må du passer på at det justerbare anlegget er riktig innstilt og at det støtter emnet uten at detkommen i berøring med sagbladet eller beskyttelsesskjermen. Med avslätt maskin og uten

emne på sagbordet simulerer du en fullstendig sagebevegelse for Å kontrollere at sagingen i anlegget kan gjennomføres uten farer eller hindringer.

• Hvis emnet er bredere eller lengre enn sagbordets overside, må det brukes en passende støtte, for eksempel bordforlen-gelser eller sagbukker. Emner som er len-gre eller bredere enn bordet på kapp- og gjæringsssagen, kan velte his de/DDke er støttet godt nok opp. Hvis et avsaget tre-stykke eller emnet velter, kan det lofte opp den nedre beskyttdessskjermen ell er bl slynet ut ukontrollert av det roterende sagbladet.
• Ikke bruk andre personer som erstatting for bordforlengelser eller ekstra oppstøtting. En ustabil oppstøtting av emnet kan føre til at sagbladet setter seg fast. Emnet kan dessuten forskyves under at Personen som hjelper deg, trekkes inn i det roterende sagbladet.
• Det avsagde stykket pågressive blitrykt mot det roterende sagbladet. Hvis det er dārlig plass, f.eks. ved bruk av lengdeanlegg, kan det avsagde trestykker kili seg fast i sagbladet og blis slynet ut med voldsom kraft.
• Bruk alltid en tvinge eller en annen egnet innretning til Å stotte runde materialer som stenger eller rør på en forsvarlig mæte. Stenger har en tendens til Å rulle vekk under sagingen, og da kan sagbladet "bite seg fast" slik at emnet og händen din trekkes inn i sagbladet.
• Vent til sagbladet har nàdd fullt turtall fór du begyinner á sage i emnet. Dette reduserer faren for at emnet slynges ut.
• Hvis emnet klemmes fast eller sagbladet blir blokkert, slår du av kapp- og gjæ-ringssagen. Vent til alle deler i bevegelse har stanset helt, og trekk ut støpslet ell er ta ut batteriet. Fjern deretter materialet som sitter fast. Hvis du fortsetter Å sage ved en slick blokkering, kan du miste kontrollen, ell er det kan oppstå skader på kapp- og gjæringsagen.
  Slipp bryteren nár du har sagd ferdig, hold saghodet nede og vent til sagbladet har stanset helt før du fjerner det avsagde trestykket. Det er svært farlig Å ha hendene i nærhen av sagbladet før det har stanset helt.
  Hold godt fast i händetak hvis du utfører en ufullstendig skjæring eller hvis du slip-

per opp bryteren før saghodet har kommet ned i nedre posisjon. Ved hjelp av sa-gens bremsevirkning kan saghodet bli dratt ned med et rykk, noe som medfører fare for Å skade seg.

2.3 Sikkerhetsanvisninger for det forhandsmonterte sagbladet

Bruk

• Maks. turtall som er oppgitt på sagbladet,鬆å ikke overskrides, og turtallsområdet鬆å overholds.
  Det forhåndsmonterte sagbladet er uteluk-kende beregnet på bruk i sirkelsager.
  Værsvært forsiktig ved ut- og nedpakking av verktøyet samt ved handtering (f.eks. montering i maskinen). Fare for skader på grunn av de svært skarpe sagbladene!
• Bruk vernehansker nár du händterer verktøyet. Dette gir bedre grep om verktøyet, og skaderisikoen reduseres.
• Skift ut sirkelsagbladet hvis bladsegmentet er sprukket. Det er ikke tillatt Å reparere dette.
• Sirkelsagblader hvor tennene er loddet pa, ma化进程 brukes longer när sagtanntykkelsen er mindre enn 1 mm.
• ADVARSEL! .Verktøy med synlige sprekker, sløve eller skadde skjærNAL ikkeBrukes.

Montering og feste

• Verktøyet må festes slick at det ikke løsner under bruk.
• Når verktøyet monteres, er det viktig Å pa- se på at det spennes fast på verktøynavet eller verktøyets fastspenningsflate, og at skjærene ikke berører andrekomponenter.
  Det er ikke tillatt Å forlenge nøkkelen eller stramme ved hjelp av hammerslag.
• Spennflatene må rengjøres for tilsmussing, fett, olje og vann.
• Strammeskruene må trekkes til i henhold til veiledningen fra produsenten.
• Når man skal tilpasse sirkelsagbladets hulldiameter etter maskinens spindeldiameter, er det kun tillatt Å bruke festedere ringer, f.eks: ringer som er presset inn, eller ringer som er klebet fast. Det er/DDtillatt Å bruke løse ringer.

Vedlikehold og pleie

• Reparasjoner og etterslipearbeider skal kun utfores på Festools kundeserviceverksteder eller av andre fagfolk.

• Konstruksjonen av verktøyet skal ikke endres.

• Fjern harpiks fra verktøyet regelmessig og rengjør det regelmessig (rengjøringsmiddel med pH-verdi mellom 4,5 og 8).
• Slove skjær på fastspenningsflaten kan etterslipes inntil en minste skjæertykke se på 1 mm.
• Verktøyet skal kun Transporteres i egnet emballasje - fare for personskade!

• Bruk kun sagblader som samsvarer for spesifikasjonene for tiltenkdt bruk. Sagblader som ikke passer til monteringsdelene på sagen, roterer ujevnt og kan brekke av og slynge ut fliser fra emnet. Disse flisene kan treffe øynene tilBrukeren eller personi i nærhen.
• Bruk kun sagblader med en sponvinkel på ≤ 0°. En sponvinkel på > 0° vil dra sagen inn i arbeidsemnet. Det er fare for personskader fordi sagen kan slå tilbake og arbeidsemnet rotere.
• Kontroller alltid at pendelvernedekselet er i orden før du begynner Å sage. Bruk bare elektroverktøyet nær det fungerer som det skal.
• Skift ut skadde anlegg og anlegg som det er saget i. Skadde anlegg kan slynges ut under arbeidet med sagen. Personen som stared i nærheten, kan bliskadet.
• Ikke stikk hendene inn i sponutkastet. Roterende deler kan skade hendene.
  När du arbeider, kan det avgis skade-lig/giftig støv (f.eks. fra blyholdig maling, enkelte treslag og metall). Berøring eller innånding av dette støvet kan utgjore en fare for operatoren aller andre personer som befinner seg i nærheten. Følg sikker-hetsforskriftene som gjelder for ditt land.
• Av helsemessige Årsaker bør du bruke ønderdetrettsvern. I lukkede rom må du sorge for tilstrekkelig lufting og koble til en støv-suger.
• Elektroverktøyet mA kun brukes innendørs og i tørre omgivelser.
  Bruk kun de batteripakkene som er berregnet til formålet, og/DDk bruk strø-madaptere til dette batteridrevne elektroverktøyet. Ikke lad batteripakken med la-dere fra andre produsenter. Bruker du tilbehør som/DDke er godkjent av produsen

ten, kan dette føre til elektrisk støt og/eller alvorlige ulykker.

• Kontroller om komponentene i huset har skader som revner eller rissdannelser. Få reparent skadde deler før elektroverktøyet brukes.
• Du må ikke klatre eller stå på sagbordet. Sagbordet og de valgfrie styrerullene eller ekstraftene kan blb býd. Dette øker faren for rekyl.
• Bruk bare originalt Festool-tilbehør og forbruksmateriell. Kun tilbehør som er testet og godkjent av Festool, er sikkert Å bruke og perfekt tilpasset apparatet ogBruksområdet.

Ikke se rett inn i lyset!Den optiske

strålingen kan være skadelig for øyne- ne.

2.5 Bearbeidelse av aluminium

Når du arbeider med aluminium, må du av sikkerhetsmessige Årsaker ta hensyn til følgende:

Bruk vernebriller!

Koble elektroverktøyet til en egnet avsug-sinnretning med antistatisk sugeslange.
- Fjern støvavleiringer fra motorhuset på elektroverktøyet med jejne mellomrom.
- Bruk et sagblad egnet for saging i aluminium.
- Ved saging av plater må du smøre med petroleum. Tynnveggede profiler (inntl 3 mm) kan bearbeides uten smøring.
- Ikke bruk vannkjøling. Det kan före til kortslutning.

2.6 Restrisiko

Selv om alle gjeldende byggeforskrifter overholds, kan det oppsta farlige situasjoner纳税maskinen er i bruk, for eksempel på grunn av:

berøring av roterende deler fra sider: sagblad, spennflens, flenssskrue,
berøring av spenningsførende deler narr huset er øpent og støpselet ikke er trukket ut av kontakten
- emnedeler som slynges vekk
- verktøydeler som slynges vekk fordiverk-tøyet er defekt
- stoyutslipp
stovutslipp

2.7 Stoyemisjonsverdier

De registrazione verdiene iht. er vanligvis pà:

Lydtrykkniva

$$ \mathrm {L} _ {\mathrm {P A}} = 8 8 \mathrm {d B} (\mathrm {A}) $$

Lydeffektnivå

$$ L _ {W A} = 1 0 1 \mathrm {d B} (\mathrm {A}) $$

Usikkerhet

$$ K = 3 \mathrm {d B} $$

FORSIKTIG

Avgitt støy ved arbeid med elektroverktøyet kan.fore til hørselsskader.

Bruk hørselvern.

De angitte stoyemisjonsverdiene

• er mål't. standardiserte testprosedyrer og kan brukes til sammenligning av forskjellige elektroverktøy.
• kan også brukes til en foreløpig vurdering av belastningen.

FORSIKTIG

Støyemisjonen kan - avhengig av maten elektroverktøyet brukes på, spesielt hvilken type emne som bearbeides - avvike fra de opplyste verdiene under den faktiskeBruken av elektroverktøyet.

For a beskytte brukeren ma det fastsettes sikkerhetstiltak pa grunlag av en vurdering av belastningen under de faktiske bruksbetingelsene. (Det ma tas hensyn til alle deler av driftssyklusen, for eksempel tider hvor elektroverktoyet var slatt av og tider hvor det var slatt pa, men gikk uten belastning).

3 Riktig bruk

Elektroverktøyet er beregnet til bruk som stasjørt apparat til saging av lister av tre, plast, aluminiumsprofiler og lignende materialer. Andre materialer, spesielt stål, belong og mineraliske materialer, skal ikke bearbeides.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

3.1 Sagblad

Bruk bare Festool-sagblader som er beregnet tilBrukkammenmeddetteelektroverktoyet. Sagbladene mña ha følgende tekniske spesifikasjoner:

• Sagbladdiameter 216 mm
• Skjærebredde 2,3 mm (tilsvarer tannbred-de)
• Festehull 30 mm

• Stambladtykkelse 1,8 mm

• Sagblad i henhold til EN 847-1

• Sagblad med sponvinkel ≤slant 0^
  Egnet for turtall fra og med 3500 o/min

Festool sagblader oppfyller kravene i EN 847-1.

[1-1] Bordunderlag
[1-2] Vinkelskala for gjæringsnitt
[1-3] Anleggslinjal (tosidig)
[1-4] Pendelverneskjerm
[1-5] Av/på-bryter
[1-6] Innkoblingsssperre
[1-7] Händtak
[1-8] Spak for transportsperre
[1-9] Spindelstopp
[1-10] Sponføring
[1-11] Sagbord

[1-12] Holder for smygvinkel
[1-13] Emneklemme
[1-14] Skrutvinge FSZ120*
[1-15] Smygvinkel
[1-16] Blindhette nedre sugestuss
[1-17] Unbrakonøkkel NV6 for sagbladbytte
[1-18] Holder for unbrakonøkkel
[1-19] Unbrakonøkkel NV2 for innstilling av eksenterarmkraft [1-26]
[1-20] Øvresugestuss
[1-21] Kapasitetsindikator på batteripakken
[1-22] Dreiebryter for turtallsinnstilling
[1-23] Av/på-bryter for sidelys
[1-24] Knapp for Å lösne batteripakken
[1-25] Feste anleggslinjal
[1-26] Festegjæringsvinkel

De oppgitte illustrasjonene finnes fremst i bruksanvisingen.

• Det tilbehørret som er avbildet eller beskrevet, følger ikke nødvendigvis med.

6 lgangsetting

FORSIKTIG

Veltefare!

Sorg for at elektroverktyet star stott.
Folg eventuelt monteringsveiledningen for multifunksjonsbordet MFT aller stativet.

6.1 Første igangsetting

Trykk ned sagaggregatet og klipp samtidig over kabelstripsen som holder det pä plass [2-1].
Fjern transportbeskyttelsen [2-2].
Monter og fest elektroverktøyet.
Sag en sagslisse i bordunderlaget. (Bordunderlaget leveres uten sagslisse)

6.2 Montering og festing

ADVARSEL

Fare for personskade

Fjern alltid begge batteripakkene fra elek- troverktoyet før arbeid pa elektroverktoyet.

Norsk

Fest elektroverktøyet på en sik mæte at det ikke kan skli under arbeidet.

Skrutvinger: Fest maskinen til arbeidsflaten med skrutvinger (se bilde [1]). Flatene på de fire festepunktene i sagbordet brukes som spennflater.

Montere styreruller(valgfritt)

Løsne de fire skruene [3-2] i hjørnene av sagbordet med unbrakonøkkelen [3-3].
Fjern de fire gummifottene [3-1].
Monter to faststående styreruller [3-6] bak. Styrerullene skal stå parallelt med sagbladet. Trekk skruene (M6x45) fast til med unbrakonøkkelen [3-3] og fastnøkkel [3-4].
Monter to styreruller med [3-5] foran. Trek skruene (M6x50) fast til med unbrakonokkelen [3-3] og fastnokkel [3-4].

ADVARSEL

Fare for personskade ved uventet rulling

i Skruene til gummifottene kan/DD brukestil a skru fast styrerullene.
i Med montere styreruller tilsvarer hoyden på sagbordet en systainer 137 mm [3B].

6.3 Arbeitsstilling

FORSIKTIG

När man trekker i spaken for transportlåsen [1-8], kjøres sagenheten raskt opp.

• Ikke trekk i spaken for transportsikringen uten Å holde fast händtaket [1-7].

Lase opp elektroverktoy (arbeidsstilling)

Beveg sageaggretatet hedover helt til stopp, og hold det der.
- Legg ned spaken til transportsperren [1-8].
För sagaggregatet langsomt oppover.
Sett inn batteripakken (se kapittel 7].
Elektroverktøyet er klart tilBruk.

6.4 Sla paoog av

Slå på

Trykk på innkoblingsperren [1-6].

Trykkned og holdinne av/pa-brytere n [1-5].
i Av/pa-bryteren kan ikke lases.
Slip av/pa-bryteren [1-5].
För du setter inn batteripakken, mä du kontrollere at batterikoblingen er ren. Dersom batterikoblingen er tilsmusset, kan dettehindre korrektkontakt og føre til skader på kontaktene. Ødelagtkontakt kan føre til overoppheting og skader på apparatet.
[4A]
Ta ut batteripakken.
[4B]
i Merk! Det er bare mulig Å bruke maskinen under følgende betingelser [4C]:
Begge batteripakkene er satt inn. Topp effekt med to batteripakker (36 V).
Kun den fremre batteripakken er satt inn. Lavere effekt med en batteripakke (18 V).
i Nærmere informasjon om lader og batterripakke med kapasitetsindikator finner du i de respektive bruksanvisingene.
Fjern alltid begge batteripakkene fra elek- troverktoyet for arbeid paa elektroverktoyet.
Turtallet kan stilles inn trinnløst med dreiebry-teren i turtallsområdet (se Tekniske data). Dermed kan du tilpasse skjærehastigheten etter den aktuelle overflaten.

Slà av

7 Batteripakke

Sett inn batteripakken - helt til den gär i ingrep.

8 Innstillinger

ADVARSEL

Fare for personskade

8.1 Turtallsregulering

Turtallstrinn for forskjellige materialer

Treverk	3 - 6
Plast	3 - 5
Fibermaterialie	3 - 6
Aluminiumsprofiler og ikke-jernholdige profililer	3 - 6

Strömbegrensning

Strømbegrensningen hinderer for høye strømmer ved ekstrem overbelastning. Dette kan føre til redusert motorturtall. Etter at maskinen er avlastet, starter motoren igjen med en gang.

Temperatursikring

Ved for hoy motortemperatur reduseres strøm-forsyningen og turtallet. Elektroverktøyet fort-setter med reduset effekt for a muliggjore rask avkjøling via motorventilasjonen. Etter avkjølingen starter elektroverktøyet automatisk igjen.

8.2 Brems

Sagen SYMC 70 EB har en elektronisk brems. Etter utkobling bredses sagbladet elektronisk ned til stillstand i løpet av ca. 2 sekunder.

8.3 Avsug

ADVARSEL

Helsefare på grunn av støv

Arbeid aldri uten avsug.
Overhold gjeldende nasjonale bestemmelier.
Koble alltid til en egnet mobil støvsuger i samsvar med de nasjonale bestemmelsene ved saging av kreftkremkallende stoffer. Ikke bruk støvposen.

Avsug på øvre sugestuss

En Festool mobil støvsuger med sugeslange-diameter på 27/32 mm eller 36 mm (36 mm anbefales på grunn avindre risiko for at slangen tilstoppes) kan kobles til den øvre sugestussen [5-2].

• Sett på blindhetten [5-1].
  Skyv inn sponforgen [5-3] til den stopper.
• Sett koblingsstykket for en sugeslange 27 mm i sugestussen. Sett koblingsstyk-ket for en sugeslange 36 mm i sugestussen.

Avsug pà begge sugestussene

FORSIKTIG! Dersom man/DDke benyttter anti-statisk sugeslange, kan det oppsta statisk elektrisitet. Brukeren kan fæ elektrisk støt, og elektronikken i elektroverktøyet kan bl skadet.

Egenavsug

Fest koblingsstykket [7-2] til støvposen [7-3] på avsugsstussen [7-1] ved Å vri det mot høyre.
Ved tomming fjerner du koblingsstykket til stovposen fra avsugsstussen ved Å vri det mot venstre.

Tilstopninger i beskyttelsesskjermen kan ha en negativ innvirkning på sikkerhetsfunksjonene. For Å unngå tilstopninger er det derfor bedre Å en mobil støvsuger på full sugeeffekt.

8.4 Emneanlegg

Stille inn gjaeringsvinkel

Ved gjaeringskutt ma du justere anleggslinjale- ne [8-3] sik at de ikke hinderer funksjonen til pendelvernedekselet ellerkommen i kontakt med sagbladet.

Apne klemspaken [8-2].
Still inn onsket gjaeringsvinkel.
Lukk klemspaken.

i Klemkraften til klemspaken kan ved behov etterjusteres med unbrakonokkel NV2 [1-19].

Stille inn anleggslinjaler

ADVARSEL! Skadde anleggslinjaler på skiftes ut før sagen brukes.

Skru løs dreieknappene (på begge sider) [8-1].
Skyv anleggslinjalene [8-3] sà nær sagbladet som mulig uten at de berører sagbladet.
Gjennom provesenking av sagaggregatiet avslatt tilstand kan du kontrollere om sagbladet berorer anleggsljinalene.
- Skru til dreieknappene [8-1].

8.5 Velge sagblad

Festool-sagblader er merket med en fargelagt ring. Fargen på ringen angir hvilket materialesagbladet egner seg for.

Vær obs på de påkrevde sagdatabladene (se kapittel 3.1).

Farge	Materialie	Symbol
Gult	Treverk
Blätt	Aluminium, plast	AL ACRYL

8.6 Byttesagblad [9]

ADVARSEL

Fare for personskade

Fjern alltid begge batteripakkene fra elek- troverktoyet for arbeid paa elektroverktoyet.

FORSIKTIG

Fare for personskader på grunn av varmt og skarpt sagblad

Ikke bruk sleve ellr defekte sagblad.
Bruk hansker ved händtering av sagblad.

Forberedelseer

Beveg sageaggtatet oppover helt til stopp.
Drei spaken til transportsperren [9-3].
Ta unbrakonokkel NV6 [9-8] ut av holderen i nokkelgarasjen [9-1].

Taut sagbladet

Trykknedogholdinne spindelstopperen [9-2].
Bruk unbrakonøkkelen [9-8] og drei på sag-bladet inntil spindelstopperen gär i lås.
Løsne skruen [9-7] med unbrakonøkkelen (venstregjenget, skru i pilretningen!).
Ta av skruen og flensen [9-6].
Slipp spindelstopperen.
Trekk opp pendelvernedekselet [9-4] med den ene händen og hold det fast.
Ta av sagbladet [9-5].

Innsetting av sagblad

ADVARSEL! Kontroller om skruer og flens er tilsmusset, og sorg for at det bare brukes rene, skadefrie deler!

Sett pà det nye sagbladet [9-5].
ADVARSEL! Teksten på sagbladet på være synlig. Sagbladets rotasjonsretning påstemme overens med pilretningen [9-9]!
- Sett på flensen [9-6] slik at passformene til flens, festegjenger og sagblad gär i inngrep.
Trykk ned og holdinne spindelstopperen [9-2].
Bruk unbrakonøkkelen [9-8] og drei på sagbladet inntil spindelstopperen gär i lås.
- Sett på skruen [9-7] og stram den mot pi-lens retning.

Fare for ulykker! Kontroller at det nye sagbladet sitter ordentlig fast hver gang

9 Arbeide med elektroverktøyet

ADVARSEL

Verktøydeler/emnedeler som slynges ut Fare for personskade

Bruk vernebriller!
- Hold andre personer på avstand.nr du bruker maskinen.
Spenn alltid fast emnene.
Emneklemmen må ligge helt på emnet.

ADVARSEL

Pendelvernedekselet lukkes nikke

Fare for personskade

Avbryt sagingen.
Ta ut batteripakken, og fjern rester etter sagingen. Ved skade må pendelvernedekselet skiftes ut.

9.1 Sikkert arbeid

Under arbeidet skal alle nevnte sikkerhetsanvisninger og reglene nedenfor

overholds:

Før start

• ForsIKTIG! Fare for overoppheting! Forsikre deg før bruk om at batteriet sitter ordentlig på plass.
• Ikke bruk elektroverktøyet hvis elektronikken er defekt, for dette kan före til altforhøye turtall. Du merker at det er feil paelektronikken ved at mykstart mangler, atdet ikke er mulig Å regulere turtallet ogat det er røykutvikling eller lukter brent avmaskinen
• Kontroller at sagbladet sitter godt.
• Fest emnet slick at det/DD ke kan bevege seg under bearbeidingen.
• Legg på arbeidsemnet slick at det ligger rett og uten spensing.
• För du starter arbeitet, mä du kontrolle re at sagbladet/DDKE kan berØre anleggslinjalene, emneklemmen, skrutvingene erler andre maskindeler.

Under arbeidet

Riktig arbeidsstilling:

• foran på brukersiden
  -rett mot sagen

• ved sider av sagbladplanet

• Hold alltid fast i elektroverktøyet med brukerhänden på händtaket [1-7]. Hold alltid den ledge händen utenfor fareområdet.

• Ved Å tilpasse fremføringshastigheten unngår du at skjærene på sagbladet blir varme og ved saging av plast unngår du at plastensmelter. Jo hardere materiale som skal sages,esto mindfulness bør fremføringshastigheten vare.
  Elektroverktøyet ma vare slatt pa nár du fører det mot emnet.
• Ta begge batteriene ut av elektroverktøyet nær det ikke er iBruk. Det optimizerer levetiden på elektronikken.

Kontroller bevegeligheten til pendelvernedekselet

ADVARSEL! Pendelverneskjermen på alltid kunne beveges fritt og lukkes av seg selv.

Tautbatteripakken.
Hold i pendelvernedekselet med den ene händen og prøv Å skyve det inn i sagaggre-gatet.

Pendelvernedekselet må kunne bevege seg fritt og skal kunne senkes nesten helt ned i pendelskjermen.

Rengjøring av området rundt sagbladet

• Området rundt pendelverneskjermen må alltid holdes rent.
  Fjern støv og spon ved Å blase med trykkuft eller bruk en pensel.

9.2 Akustiske varselsignaler

Et lydsignal avgis ved følgende driftstilstander, og apparatet slår seg av:

peep — —

9.3 Bruke emneklemme

Ta begge batteriene av elektroverktøyet før emneklemmen monteres.
- Sett emneklemmen [10-1] inn i et av hulle-ne [10-4]. Emneklemmen må befinne seg foran emnet.

9.4 Spenne fast emnet

ADVARSEL

Fare for personskade

• Emne må spennes godt fast med den medfølgende emneklemmen - Spenn alltid fast emnene med emneklemmen. Nedholderen må da alltid ligge godt an på emnet. (Merknad: Avhengig av konturen på emnet, f.eks. ved runde konturer, kan man trenge hjelpemiddel til dette). Ikke sag emner som ikke kan spennes fast.
• Størelse - Ikke sag for små emner. Av-kappede rester bør av sikkerhetsmessige Årsaker ikke korte enn 30 mm. Sagbladet kan trekke små emner bakover i Åpningen mellom sagbladet og anleggslinjalen. Av hensyn til sikkerheten på det avkappede reststykket fortsatt+vare sikkert fastspent.
• Vær ekstra forsiktig slick at ingen små emner blir dratt bakover av sagbladet i Åpnin-gen mellom sagbladet og anleggslinjalen. Faren oppstår spesielt ved vannrette gjæringskutt.

Lange emner

Emner som stikker utenfor sageflaten, må støttes ekstra opp.

Tynne emner kan vippe eller brekke under sag- ingen.

Ved fastspenning brukes følgende prosedyre:

• Legg emnet på sagbordet og trykk det mot anleggslinjalen [10-2].
  Apne emneklemmen [10-1] med spaken [10-5].
  Drei dreieknappen [10-6] mot klokken for Å lösne den vertikale posisjonen til emneklemmen.
  Senk nedholderen ned pa emnet.
  Drei dreieknappen [10-6] med klokken for Å lase den vertical posisjonen til emneklemmen.
  Lås emneklemmen [10-1] med spaken [10-5].

9.5 Smygvinkel

Med smygvinkelen [11-2] kan du overføre hvilken som helst vinkel (f.eks. mellom to vegger). Smygvinkelen danner da vinkelhalveringslinjen.

Overfrei den innvendige vinkelen

• Apne klemmen [11-1].
  Legg an smygvinkelen med de to bene- ne [11-2] mot den innvendige vinkelen.
  Lås klemmen [11-1].

Overfrole den utvendige vinkelen

• Apne klemmen [11-1].
  Legg an smygvinkelen med de to benene [11-2] mot den utvendige vinkelen.
  Lås klemmen [11-1].

Overfrole vinkler

Apne klemspaken [8-2] ved anleggslinjale-ne [8-3].
Legg smygvinkelen pa sagbordet.
- Legg begge anleggslinjalene an mot smyg-vinkelen.
Steng klemspakene [8-2] på anleggslinjalene.

9.6 Sage lister

• Foreta de innstillingene du ønsker på maskinen.
• Legg emnet [10-3] mot en anleggslinjal [10-2].
  Spenn fast emnet med emneklemmen [10-1].
  Slå pà maskinen.
  Styr sagaggregatet sakte nedover i händta-ket.
  Trykk sagaggregatet jevnt nedover og sag over emnet.
  Slà av maskinen.
• Vent til sagbladet har stanset helt før du svinger opp sagbladet.

Innvendige hjørner

Ved saging av innvendige hjørner kan anleggslinjalen [10-2] forskyves aktialt uten at vinkelinnstillingen endres.

Løsne festet til anleggslinjalen [1-25].
Skyv anleggslinjalen til onsket posisjon.
Fest anleggslinjalen igjen.

Ved ekstremt spiss innvendig vinkel kan det forekomme at forskyvningsområdet til anleggslinjalen ikke er tilstrekkelig. I slike tilfeller kan du ta av anlegget helt ved Å vri festet for gjæringsvinkelen [1-26] 90^ . Den innstilte vinkelen blir ikke endret.

9.7 Sidelys

Sidelyset [13-1] kaster en skygge på arbeidsemne via sagbladet.

Aktiver funksjonen med av/på-brytere n [1-23].
Sagelinjen blir synlig nár sagaggregatet er senket ned.

i Sidelyset slr seg automatisk av etter en time.

10 Vedlikehold og pleie

ADVARSEL

Skaderisiko, elektrisk støt

Fjern alltid begge batteripakkene fra elek- troverktoyet før arbeid pa elektroverktoyet.
Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset Åpnes, skal kun gjennomfores av et autorisert kundeservi- ce-verksted.

Kundeservice og reparasjoner skal kun utføres av produsenten eller autoriserte verksteder. Bruk kun originale reservationer fra Festool. Ytterligere informasjon: www.festool.com/ service

Skadede verneinnretninger og deler må repareres eller byttes fagmessig av et god-kjent verksted dersom ikke annet er oppgitt iBruksanvisningen.
Støvsug alle øpninger på maskinen for Å fjerne splinter og spon fra elektroverktøyet.
Rengjør bordunderlaget [1-1] samt utsugningskanalen på sponfangeren med jevne mellomrom for Å fjerne fliser, støvopphopninger og emnerester.
Hold alltid kjøleluftåpningene på huset Åpne og rene for Å sikre luftsirkulasjonen.
Hold tilkblingskontaktene på elektroverk-tøyet, laderen og batteripakken rene.
Ved arbeid med gips- og fibersementplater ma apparatet rengjores spesielt grundig. Rengjør lufteapningene på elektroverktøyet og av/på-bryteren med tørr og oljefri trykkluft. Ellers kan det legge seg gipsholdig stov i huset til elektroverktøyet og på av/pä-bryteren, og i kombinasjon med luftfuktighet kan dette støvlaget herdes. Dette kan føre til begrenset funksjon i koblingsmakanismen.

Regelmessig rengjøring av maskinen, spesielt reguleringsanordningene og føringene, utgør en viktig sikkerhetsfaktor.

10.1 Byte sponfanger

Forå sikre fagmessig støv- og sponopp-samling mä du alltid arbeide med montert sponfanger.

Løsne skruene [12-1] på beskyttelsesskjern, og trekk ut sponfangeren og klemmen.
- Sett en klemme [12-2] på den nye sponfangeren.
- Skru sponfangeren [12-3] med klemme fast på beskyttelsesskjermen.

10.2 Skifte bordunderlag

Arbeid/DD med et slitt bordunderlag [1-1], men bytt det ut med et nytt.

Apne de fem skruene som bordunderlaget er festet til sagbordet med.

Nye bordunderlag leveres uten sagslisse. Etter montering ma du derfor forst sage opp slissen.

10.3 Rengjøring/utskiftning av sidelysvindu

Sidelyset [13-1] belyser sagelinjen på emnet. Ved arbeid med mye støv kan lyseffekten blireduusert. Ved rengjøring brukes følgende prosedyre [13]:

• Sett maskinen arbeitsstilling.
  Trekk ut sidelysvinduet [13-1]uten Å bruke verktøy. Rengjør eller skift ut vinduet.
  Sett sidelysvinduet tilbake på plass. Sidelysvinduet klikker hørbart i lås.

11 Transport

FORSIKTIG

Klemfare

Sagaggregatet kan vippe ned / kjore ut

Transport av maskinen skal alltid skje i transportstilling.

ADVARSEL

Fare for personskade

Elektroverktøy违法犯罪 [14-1].
Ta tak på siderav sagbordet [14-2] og i händtaket [14-3] for Åbare maskinen.
Elektroverktøy ma alltid loftes og bærés med to hender.

Sikre elektroverktøyet (transportstilling)

Fjern begge batteripakkene fra elektroverk-tyet.
Skyv anleggslinjalen [14-5] bakover.
Beveg sagaggregatetnedtildetstopper.
- Legg ned spaken til transportsperren [14-4].
Oppbevar begge unbrakonklene [1-19]+[1-17] og smygvinkelen [14-6] i holderne som er beregnet på dette.
- Sett emneklemmen [14-7] fast på sagbordet [14-2].
Maskinen er i transportstilling [14].

12 Tilbehør

Bestillingsnumrene for tilbehør og verktøy fin-ner du på www.festool.com.

12.1 Montere ekstraftter (valgfritt)

Løsne de fire skruene [15-5] i hjørnene av sagbordet med unbrakonøkkelen [15-3].
Fjern de fire gummiføttene [15-1].
Monter alle de fire ekstraftene [15-4] med de vedlagte skruene. Trekk skruene fast til.

ADVARSEL! Før du arbeider med sagen, må du forsikre deg om at alle de fire ekstraftene er montert ordentlig, og at sagen med montere ekstraftøtter stær stabilt på et jevnt underlag.

i Skruene til gummiføttene kan/DD brukestil a skru fast ekstraftene.
i Med monterte ekstrafofter (valgfritt) til-svarer hoyden pa sagbordet en systainer 112 mm [15B].

13 Miljo

Ikke kast elektriske apparater, brukte batterier og batteripakker i husholdningsavfallet. Apparater, tilbehør og

emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskritter.

För kassering separeres brukte batterier, batteripakker og lamper fra den elektriske enheten på en ikke-destructiv@måte. Dermen kan de resirkuleres effektivt.

I henhold til EU-direktivet om kasserte elektriske og elektroniskeprodukter og direktivetsimplementering i nasjonal rett må elektriskeapparater som ikke lenger skal brukes, samlesseparat og leveres til miljøvennlig gjenvinning.Informasjon om innsamlingspunktene finner dupaa www.festool.com/environment.

14 Generell informasjon

14.1 Informasjon om personvern

Elektroverktøyet[inneholder en brikke som lagrer maskin- og driftsdata automatisk.Data lagret på minnebrikken[inneholder ingen personopplysninger om kunden.

Data på minnebrikken kan leses av kontaktløst med spesielt utstyr, og brukes utelukkende til feildiagnose, reparasjons- og garantiawiklinger, og til kvalitetssikring eller videreutvikling av elektroverktøyet av Festool. Dataene vil ikke brukes på noen annen mæte, medindre det er gitt uttrykkelig samtykke fra kunden.

14.2 Bluetooth®

Merkenavnet Bluetooth® og logoene er regi-strente varemerker som tilhører Bluetooth SIG, Inc., og de brukes på lisens av TTS Tooltechnic Systems AG & Co. KG og dermed av Festool.

Índice
