EFV628K - Kylskåp ELECTROLUX - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Electrolux
Modell	EFV628K
Bredd	60 cm
Nettovikt	15 kg
Elanslutning	220-240 V, 50 Hz
Motoreffekt	200 W
Maximalt luftflöde	600 m³/h
Maximal ljudnivå	55 dB(A)
Energiklass	A
Antal hastigheter	3 + 1 maxhastighet
Kontrolltyp	Touch
Belysning	LED
Fettfilter	Diskmaskinsäker
Kolfilter	Utbytbart, ej tvättbart
Filterpåminnelse	Ja, med lysindikator
Installationstyper	Väggmontering eller under skåp
Garanti	2 år
Tillgänglighet för reservdelar	10 år efter köp

Vanliga frågor - EFV628K ELECTROLUX

Hur rengör jag fettfiltret?

Ta bort filtret genom att trycka på spaklåset, rengör det sedan med en svamp och ett milt rengöringsmedel eller i diskmaskin på låg temperatur och kort program. Missfärgning påverkar inte prestandan.

När ska kolfiltret bytas?

Byt kolfiltret när filterindikatorn blinkar. Det är inte tvättbart eller återanvändbart. Ta först bort fettfiltren, vrid sedan kolfiltret åt vänster och dra ut det.

Hur återställer jag filterindikatorn?

Tryck på filterknappen i 3 sekunder för att återställa indikatorn efter rengöring eller byte av filter.

Hur aktiverar jag maxhastighet?

Tryck på symbolen för maxhastighet. Fläkten går på maxhastighet i 8 minuter och återgår sedan till föregående inställning.

Kan jag tvätta kolfiltret?

Nej, kolfiltret är inte tvättbart och måste bytas när det är mättat. Följ bytescykeln som indikeras av lampan.

Vad gör jag om belysningen slutar fungera?

LED-lampan och drivern kan endast bytas av en tekniker. Kontakta auktoriserad service.

Hur stänger jag av fläkten?

Tryck på På/Av-symbolen (①) för att stänga av fläkten.

Vilka rengöringsmedel ska jag använda?

Använd en mjuk trasa, ljummet vatten och ett milt rengöringsmedel. Undvik slipande produkter eller borstar som kan repa ytan.

Ska jag låta fläkten vara på efter matlagning?

Det rekommenderas att låta fläkten vara på i cirka 15 minuter efter matlagning för att avlägsna kvarvarande lukt och fukt.

Var hittar jag reservdelar?

Köp originaltillbehör, förbrukningsartiklar och reservdelar på Electrolux webbplats: www.electrolux.com/shop. Använd endast godkända delar.

BRUKSANVISNING EFV628K ELECTROLUX

Filter med aktivt kul

Nár funksjonden er slätt pa,
har ytterligere berøring av
ingen effekt.

3.3 Filterversling

4.3 Bytt ut kullfilteret

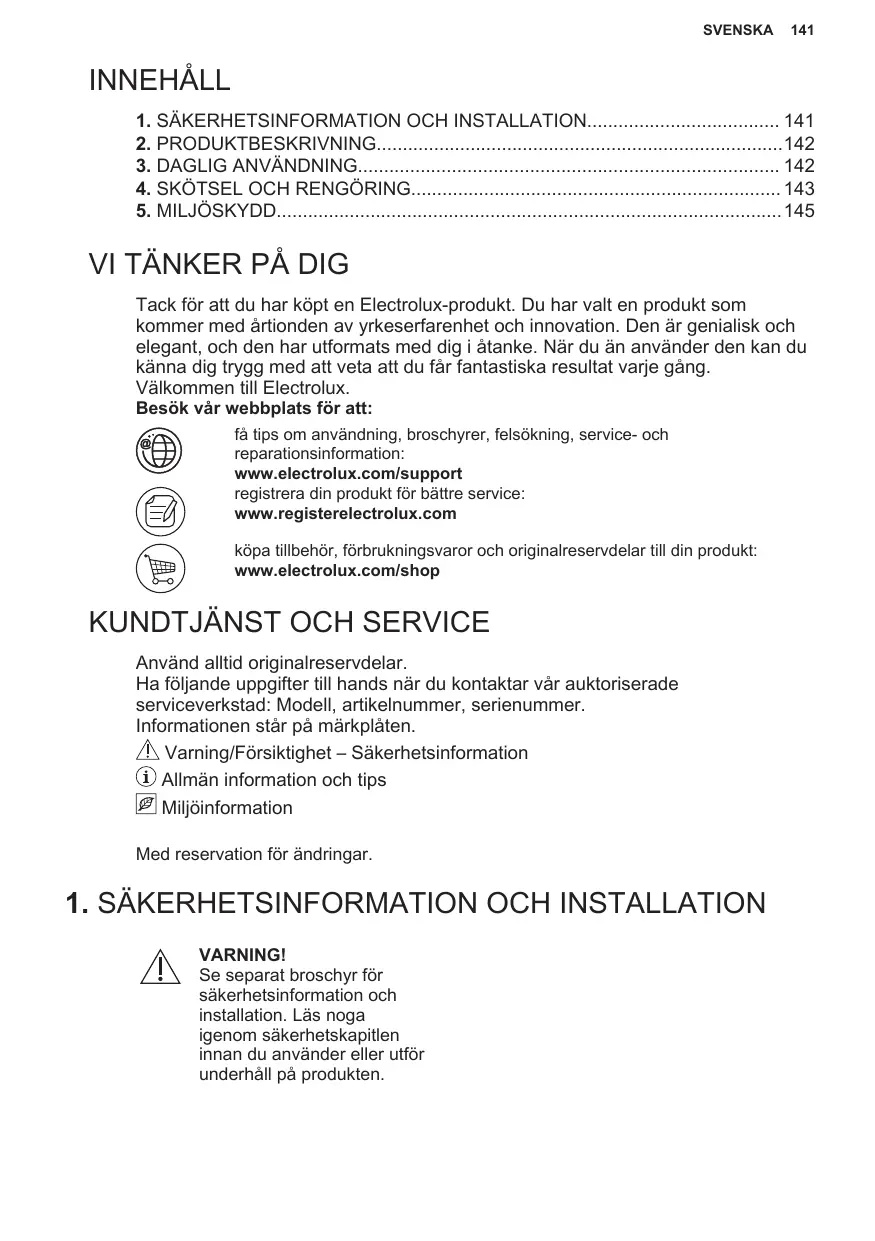

Tack für att du har kopt en Electrolux-product. Du har valt en produit som kommer med artionden av yrkeserfarenhet och innovation. Den ar genialisk och elegant, och den har utformats med dig i atanke. När du an anvander den kan du kännà dig trygg med att veta att du fär fantastiska resultat varje gäng.

Välkommen till Electrolux.

Besök.Var webbplats for att:

fà tips om användning, broschyrer, felsökning, service- och

köpa tillbehör, forbrukningsvaror och originalreservdilar till din produit:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdeler.

Ha följande uppgifter till hands när du kontaktar vär auktoriserade

serviceverkstad: Modell, artikelnummer, seriennummer.

Informationen staredpamarkplaten.

Varning/Forsiktigkeit - Sakerhetsinformation

Allman information och tips

Miljöinformation

Med reservation for andringar.

1. SÄKERHETSINFORMATION OCH INSTALLATION

WARNING!

Se separat broschyr for sakerhetsinformation och installation. Läs nogaigenom sakerhetskapitlen innan du anvander eller ut unterhalb på Produkten.

2. PRODUKTBESKRIVNING

2.1 Beskrivning av kontrollpanelen

	Funktion	Beskrivning
1	På/Av (On/Off)	Sätta på och ställa av fläkten.
2	Första hastighet	Motorn växlar till första hastighetsnivân.
3	Andra hastighet	Motorn växlar till andra hastighetsnivân.
4	Tredje hastighet	Motorn växlar till tredje hastighetsnivân.
5	Maximal hastighet	Motorn växlar till maximal hastighetsnivân.
6	Filtermeddelande	Påminner om att det är dags att byta eller rengörakolfiltret och rengörafettfiltret.
7	Lampa	Tända och släcka lamporna.

3. DAGLIG ANVÄNDNING

3.1 Anvanda flakten

Se den rekommenderade havistigheten enligt tabellen nedan.

Y1	Under uppvärmning av mat, vid tillagning under lock.
Y2	Vid tillagning under lock på flera kokzoner erler brännare, mild stekning.
Y3	Under kokning och stekning av stora mängder matutan lock, tillagning på flera kokzoner erler brännare.
Y4	Under kokning, stekning av stora mängder matutan lock, mycket fukt.

Vi rekommenderar att du lamnar flakten pa i cirka 15 minutes after tillageningen.

Kontrollpanelen ar att sensorfalt. Tryck pa symbolerna i 1 sekund for att aktivera Funktionerna.

Anvanda fläkten:

1. Satt på produiten genom att trycka på ①-symbolsen. Du kan nu aktivera Funktionerna.
2. För att aktivera Funktionen, tryck på symbolen.
3. Vid behov, tryck på lampsymbolen for att tända lamporna.

For att stänga av Produkten, tryck på ①-symbolen en gäng till.

När du trycker på, startup maximal motorhastigkeit i 8 minutes. Därefter atergårprodukten till foregående inställning.

När funktionen ar pascalagen och om du trycker ytterligare pa 出 , har det ingen effekt.

3.3 Filtermeddelande

Filtervarningen pāminner om att det ār dags att byta eller rengöra kolfiltret och rengöra fetffiltret. Filterindikatorn lyser i 30 sekunder om fetffiltret mastre rengöras. Filterindikatorn blinkar i 30 sekunder om kolfiltret maste bytas uller rengöras.

Se rengöring av kolfiltret
eller byte av kolfiltret i
kapitlet unterhäll och
rengöring.

Aterställ larmet genom att peka på i 3 sekunder.

Sá har aktiverar uller avaktiverar du fonctionen:

1. Slå på kontrollpanelen.
2. Kontrollera att symbolerna har blivit vita.
3. Aktivera Funktionen genom att peka pa i 3 sekunder.

Om Funktionen ar avaktiverad blinkar filtersymbolen fem ganger.

1. Avaktivera Funktionen genom att peka på i 3 sekunder.

Om Funktionen ar avaktiverad blinkar filterikonen 4 sekunder.

Se rengöring av fettfiltret i kapitlet unterhäll och rengöring.

4. SKÖTSEL OCH RENGÖRING

4.1 Anmärkningar om rengöring

Rengörings- medel	Använd inte rengöringsmedel eller borstar med slopeffekt. Torka avprodukten yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.
	Efter tillagnig kan vissa delar avprodukten vara varma. För att undvika fläckar måsteprodukten svalna och sedan torkas av med ren trasa eller pappershandduk.
	Rengör fläckar med ett milt rengöringsmedel.
Häll fläkten ren	Rengörprodukten och fettfiltren en gäng i帽子en. Rengör insidan och fettfiltren noga frän fett. Fettansamling aller andra matres-ter kan leda till eldsväda. Följ instruktionerna für rengöring av tillbehören;när filtermeddelan-det tänds. Se Filtermeddelandet i kapitlet Daglig användning.
	Fettfilter kan diskas i diskmaskinen. Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfãrgas, men detta påverkar inte pro-duktens prestanda.

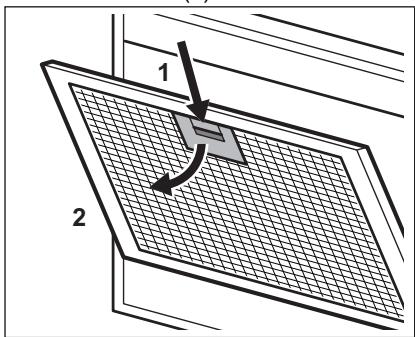

Kolfilter

Tiden nar kolfiltret ar mattat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret.

Filtret monteras med hjälp av klammorna och stiften på motsatta sider.

1. Oppna holjet genom att dra i det.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under huyen (1).

1. Luta filtres framkant nagot nedat (2) och dra sedan.

Upprepa de forsta två stegen for alla filter.
4. Rengör filtren med en svamp och rengöringsmedelutan slipmedel ell er i diskmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta páverkar inteprodukten Funktion.

1. Satt tillbaka filtren genom att upprepa de två Första stegen i omvänd ordning.

Upprepa stegen for alla filter om tillampligt.

4.3 Byta kolfiltret

Kolfiltret maste bytas om filterlarmet ar pa.

Se filtermeddelandet i kapitel for daglig användning for mer information om Funktion.

WARNING!

Kolfiltret kan INTE tvattas!
Filtret kan inte
æteranvändas!

Byte av kolfiltret:

1. Ta bort fettfiltren fran Produkten. Se "Rengöring av fettfilter" i det hare kapitlet.
2. Vrid filtrt motsols (1) och dra (2).

Foratt satta tillbaka filtrengor stegen i omvand ordning.

4.4 Byte av LED-lampa

Denna maskin levereras med en LED-lampa och separat kontrolldon (LEDdrivrutin). Dessa delar kan endast bytas ut av en tekniker. Vid eventuella Funktionsfel Hanvisas till "Service" i kapitlet "Sakerhetsanvisiningar".

5. MILJÖSKYDD

Återvinn material med symbolen
Återvinn forpackningen genom att placera den i lámpligt kär. Bidra till att skydda vär miljö och vär hälsa genom att Återvinna avfall frän elektriska och elektroniskaprodukter. Slang inte

produkter Märkta med symbolen med hushällsavfallet. Lämna inprodukten pa närmaste ätervinningsstation eller kontaktaCOMMUNKONTRET.
