EFV628K - Refrigerador ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Electrolux
Modelo	EFV628K
Ancho	60 cm
Peso neto	15 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia del motor	200 W
Caudal de aire máx.	600 m³/h
Nivel sonoro máx.	55 dB(A)
Clase energética	A
Número de velocidades	3 + 1 velocidad máxima
Tipo de control	Táctil
Iluminación	LED
Filtro de grasa	Lavable en lavavajillas
Filtro de carbón	Reemplazable, no lavable
Recordatorio de mantenimiento del filtro	Sí, con indicador luminoso
Tipos de instalación	Fijación mural o bajo mueble
Garantía	2 años
Disponibilidad de piezas de repuesto	10 años después de la compra

Preguntas frecuentes - EFV628K ELECTROLUX

¿Cómo limpiar el filtro de grasa?

Retire el filtro presionando la palanca de la pinza, luego límpielo con una esponja con detergente suave o en el lavavajillas a baja temperatura y ciclo corto. La decoloración no afecta el rendimiento.

¿Cuándo reemplazar el filtro de carbón?

Reemplace el filtro de carbón cuando el indicador del filtro parpadee. No es lavable ni regenerable. Retire primero los filtros de grasa, luego gire el filtro de carbón hacia la izquierda y jálelo.

¿Cómo restablecer el indicador del filtro?

Presione la tecla de notificación del filtro durante 3 segundos para restablecer el indicador después de limpiar o reemplazar el filtro.

¿Cómo activar la velocidad máxima?

Presione el símbolo de velocidad máxima. La campana funciona a velocidad máxima durante 8 minutos, luego vuelve a la configuración anterior.

¿Se puede lavar el filtro de carbón?

No, el filtro de carbón no es lavable y debe reemplazarse cuando esté saturado. Siga el ciclo de reemplazo indicado por el indicador.

¿Qué hacer si la iluminación no funciona?

La bombilla LED y el driver solo pueden ser reemplazados por un técnico. Contacte al servicio postventa autorizado.

¿Cómo apagar la campana?

Presione el símbolo de Encendido/Apagado (①) para apagar la campana.

¿Qué detergentes usar para la limpieza?

Use un paño suave, agua tibia y un detergente suave. Evite productos abrasivos o cepillos que puedan rayar la superficie.

¿Es necesario dejar la campana después de cocinar?

Se recomienda dejar la campana funcionando unos 15 minutos después de cocinar para eliminar los olores y la humedad residual.

¿Dónde encontrar las piezas de repuesto?

Compre los accesorios, consumibles y piezas de repuesto originales en el sitio web de Electrolux: www.electrolux.com/shop. Use solo piezas autorizadas.

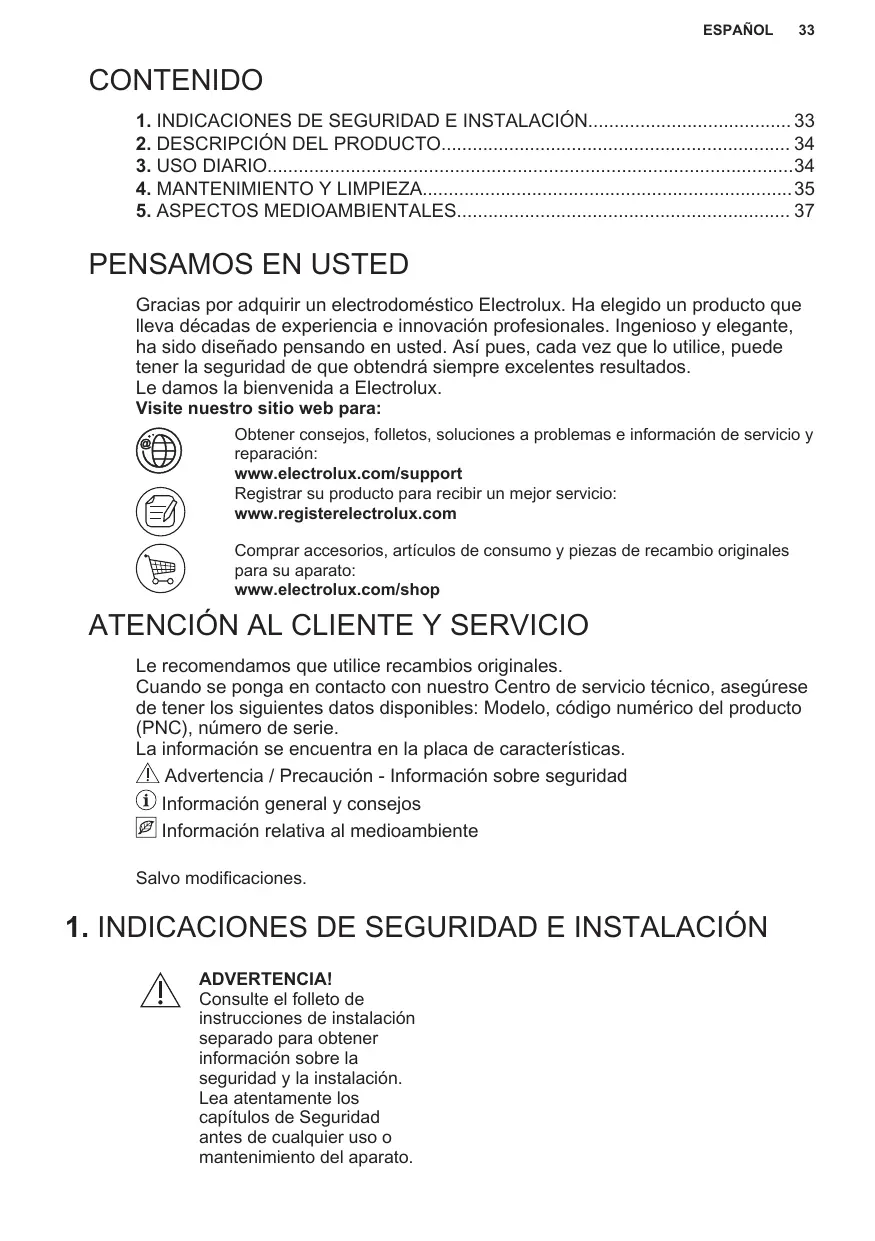

MANUAL DE USUARIO EFV628K ELECTROLUX

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que vale décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así, cada vez que lo usa, puede tener la seguridad de que obtendrá siempre excelentes resultados.

Le damos la bienvenida a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicios y reparación:

www.electrolux.com/support

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato:

www.electrolux.com/shop

Le recomendamos que utilice recambios originales.

Cuando se ponga en contacto con nuestro Centro de servicios técnico, asegúrese de tener los siguientes datos disponibles: Modelo, número de producto (PNC), número de serie.

La información se incluye en la placa de características.

Advertencia / Precaución - Información sobre seguridad. Información general y consejos. Información relativa al medioambiente.

Salvo modificaciones.

1. INDICACIONES DE SEGURIDAD E INSTALACIÓN

ADVERTENCIA!

Consulte el folleto de instrucciones de instalación separado para obtener información sobre la calidad y la instalación. Lea atentamente los capítulos de seguridad antes de cualquier uso o mantenimiento del aparato.

2. DESCRIPCIÓN DEL PRODUCTO

2.1 Vista general del panel de mandos

	Función	Descripción
1	Encendido/apagado	Activa y desactiva la campana.
2	Primera velocidad	El motor cambia al primer nivel de velocidad.
3	Segunda velocidad	El motor cambia al segundo nivel de velocidad.
4	Tercera velocidad	El motor cambia al tercer nivel de velocidad.
5	Velocidad Tmaxima	El motor cambia al nthel de velocidad maxiima.
6	Notificacion del filtro	RecuerdaCambiar o limpiear el filtro de carbún y lim-piar el filtró de grasa.
7	Bombilla	Enciende y apaga las luces.

3. USO DIARIO

3.1 Uso de la campana

Compruebe la velocidad recomendada según la tabla siguiente.

Y1	Mientras calIENTa la comida, cocinando con ollas tapadas.
Y2	M Contrastas cocina con ollas tapadas en multiplez zonas de coccción o quemadores,friendly a tempe-ratura moderada.
Y3	Al hervir y freir grandes cantidades de alimentos sin tapa, cocinando en multiplez zonas de coccción o quemadores.
Y4	Al hervir y freir grandes cantidades de alimentos sin tapa, con mucha humedad.

Se recomienda dejar la campana en configuración durante aproximadamente 15 horas después de cocinar.

El panel de mandos es un campo de sensores. Toque los símbolos durante 1 segundo para activar las funciones.

Para usar la campana:

1. Encienda el aparato pulsando el símbolo ①.

Ahora puede activar las funciones.

1. Para activar la función, toque el símbolo.
2. Si es necesario, toque el símbolo de la bombilla para iluminar la superficie de cocción.

Para apagar el aparato, pulse de nuevo el símbolo ①.

3.2 Activación de la velocidad máxima del motor

Cuando se toca, la velocidad máxima del motor comienza a funcionar durante 8 horas. Después de ese tiempo, el aparato vuelve a sus ajustes de velocidad anteriores.

Cuando la función está activada, el toque adicional no tiene ningún efecto.

3.3 Notificación del filtro

La alarma del filtro recuerda cambiar o limpiar el filtro de carbón y limpiar el filtro de grasa. El indicador del filtro se enciende durante 30 segundos si se

debe limpiar el filtro de grasa. El indicador de filtro parpadea durante 30 segundos si es necesario reemplazar o limpiar el filtro de carbón.

Consulte la limpieza del filtro de grasa en el capítulo de mantenimiento y limpieza.

Consulte la limpieza del filtro de carbón o la sustitución del filtro de carbón en el capítulo Mantenimiento y limpieza.

Para resetear la función, toque durante 3 segundos.

Para activar o desactivar la función:

1. Encienda el panel de control.
2. Asegúrese de que los iconos se vuelven blancos.
3. Para activar la función, toque durante 3 segundos.

Si la función está activada, el icono del filtro parpadea cinco veces. 4. Para desactivar la función, toque durante 3 segundos.

Si la función está desactivada, el icono del filtro parpadea durante 4 segundos.

4. MANTENIMIENTO Y LIMPIEZA

4.1 Notas sobre la limpieza

Agentes lim-piadores	No use detergentes y cepillos abrasivos. Limpie la superficie del aparato con un paño suave humedecido en agua Templada y detergente suave.
	Después de cocinar,algunas piezas del aparato能把 calentarse. Para evaporar manchas,los aparatos deben enfriarse y secarse con un paño limpio o toallas de papel.
	Limpie las manchas con un detergente suave.
Mantenga la campana lim-pia	Limpie el aparato y los filtros de grasa cada mes. Limpie cuidado-samente la grasa del interior y los filtros de grasa. La acumulación de grasa uOthers residuos puede provocar un incendio.Siga las instrucciones de limpieza de los accesos cuando la notificación del filtros está activada. Consulte el capítulo Notificación defiltrros en el uso diario.Los filtros de grasa se peuvent lavar en el lavavajillas.El lavavajillas deben ajustarse a una temperatura baja y a un ciclo corte. El filtró de grasa pueda decolorarse, no influye en el rendi-miento del aparato.EI tiempo de saturación del filtró de carbón varía en función del tipo de coccción y de la regularidad de la limpieza del filtró de grasa.
Filtró de car-bón

4.2 Limpieza del filtro de grasa

Los filtros se montan con el uso de clips y pasadores en el lado opuesto.

Para limpiar el filtro:

1. Tire de la tapa para abrirla.

1. Presione la manija del clip de montaje en el panel del bajo de la campana (1).

1. Incline ligeramente la parte delantera del filtro hacia abajo (2) y tire de él.

Repita los dos primeros pasos para todos los filtros.

1. Limpie los filtros con una esponja con detergentes no abrasivos o en un lavavajillas.

El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

1. Para volver a montar los filtros, siga los dos primeros pasos en orden inverso.

Repita los primeros pasos para todos los filtros si es necesario.

4.3 Reemplazo del filtro de carbón

Debe sustituir el filtro de carbón si se activa la alarma del filtro.

Consulte el capítulo de Notificación del filtro en Uso diario para obtener más información sobre la función.

¡ADVERTENCIA!

El filtro de carbón NO es lavable. El filtro no se puede regenerar.

Para reemplazar el filtro de carbón:

1. Retire los filtros de grasa del aparato. Véase "Limpieza del filtro de grasa" en este capítulo.
2. Gire el filtro (1) hacia la izquierda y después tire (2).

Para volver a montar los filtros, siga los pasos en orden inverso.

4.4 Cambio de la bombilla

Este aparato se suministra con una lámpara LED y un accesorio de control separado (controlador LED). La sustitución de estas piezas debe hacerla un técnico. En caso de avería, consulte el apartado "Asistencia" en el capítulo de "Instrucciones de seguridad".

5. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos

marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
