Tipo di prodotto	Cappa aspirante
Marca	Electrolux
Modello	EFV628K
Larghezza	60 cm
Peso netto	15 kg
Alimentazione elettrica	220-240 V, 50 Hz
Potenza motore	200 W
Portata d'aria max.	600 m³/h
Livello sonoro max.	55 dB(A)
Classe energetica	A
Numero di velocità	3 + 1 velocità massima
Tipo di comando	Touch
Illuminazione	LED
Filtro antigrasso	Lavabile in lavastoviglie
Filtro al carbone	Sostituibile, non lavabile
Promemoria manutenzione filtro	Sì, con spia luminosa
Tipi di installazione	Fissaggio a parete o sotto mobile
Garanzia	2 anni
Disponibilità ricambi	10 anni dopo l'acquisto

Domande frequenti - EFV628K ELECTROLUX

Come pulire il filtro antigrasso?

Rimuovere il filtro premendo la leva della pinza, poi pulirlo con una spugna e un detergente delicato o in lavastoviglie a bassa temperatura e ciclo breve. Lo scolorimento non influisce sulle prestazioni.

Quando sostituire il filtro al carbone?

Sostituire il filtro al carbone quando la spia del filtro lampeggia. Non è lavabile né rigenerabile. Rimuovere prima i filtri antigrasso, poi ruotare il filtro al carbone verso sinistra e tirarlo.

Come resettare la spia del filtro?

Premere il tasto di notifica del filtro per 3 secondi per resettare la spia dopo aver pulito o sostituito il filtro.

Come attivare la velocità massima?

Premere il simbolo della velocità massima. La cappa funziona alla velocità massima per 8 minuti, poi torna all'impostazione precedente.

Si può lavare il filtro al carbone?

No, il filtro al carbone non è lavabile e deve essere sostituito quando è saturo. Seguire il ciclo di sostituzione indicato dalla spia.

Cosa fare se l'illuminazione non funziona più?

La lampada LED e il driver possono essere sostituiti solo da un tecnico. Contattare il servizio di assistenza autorizzato.

Come spegnere la cappa?

Premere il simbolo Accensione/Spegnimento (①) per spegnere la cappa.

Quali detergenti usare per la pulizia?

Usare un panno morbido, acqua tiepida e un detergente delicato. Evitare prodotti abrasivi o spazzole che potrebbero graffiare la superficie.

Bisogna lasciare la cappa dopo la cottura?

Si consiglia di lasciare la cappa in funzione per circa 15 minuti dopo la cottura per eliminare gli odori e l'umidità residue.

Dove trovare i pezzi di ricambio?

Acquistare accessori, consumabili e ricambi originali sul sito Electrolux: www.electrolux.com/shop. Utilizzare solo pezzi omologati.

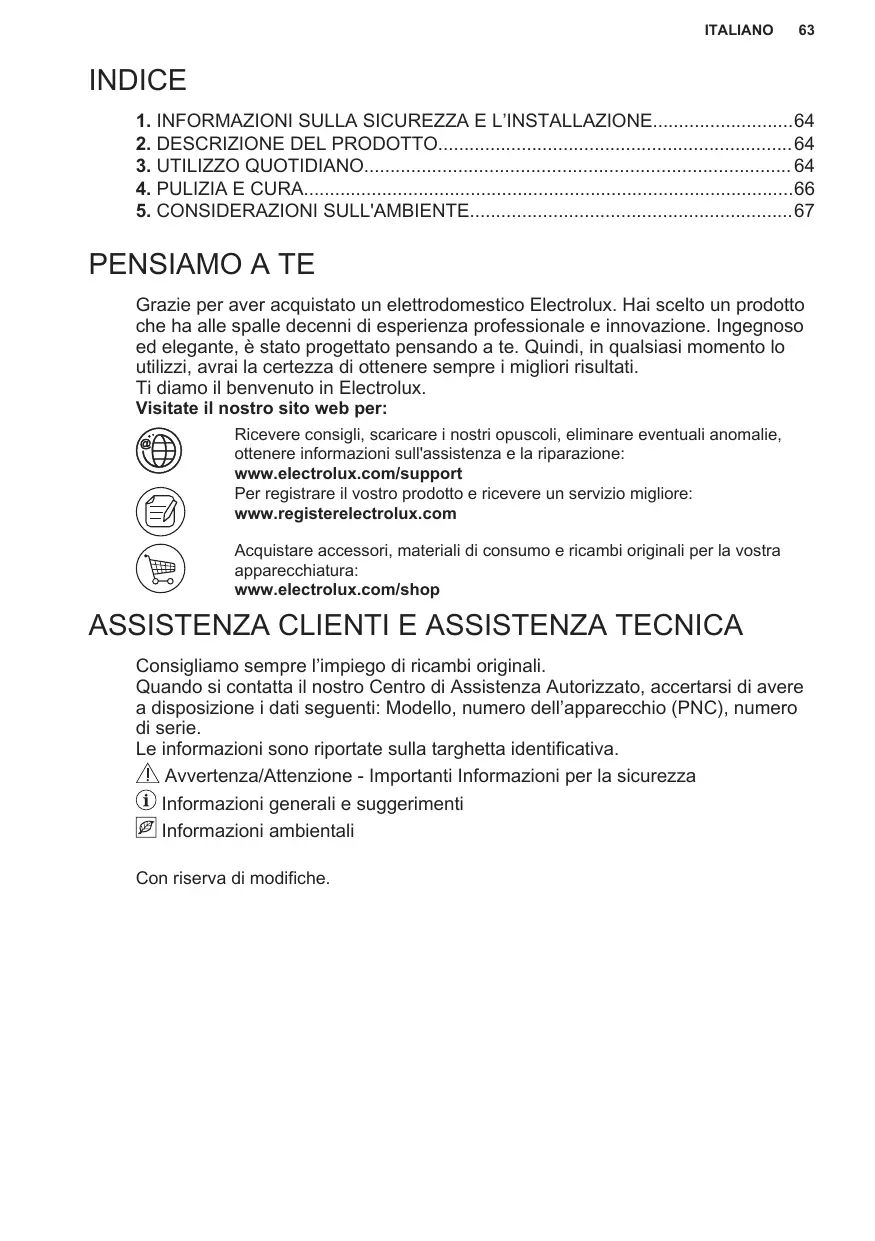

MANUALE UTENTE EFV628K ELECTROLUX

1. INFORMAZIONI SULLA SICUREZZA E L'INSTALLAZIONE 64
   2.DESCRIPTION DEL PRODOTTO 64
2. UTILIZZO QUOTIDIANO 64
   4.PULIZIA E CURA 66
3. CONSIDERAZIONI SULL'AMBIENTE 67

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenerere sempre i migliorori risultati.

Ti diafo il benvenuto in Electrolux.

Visitate il nostro site web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottener informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrar il vosto prodotto e ricevere un servizio migliorare:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECHNICA

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avera a disposizione i dati seguenti: Modello, numero dell'apparecchio (PNC), numero di serie.

Le informazioni sono riportate sulla targhetta identificativa.

Avverenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali

Con riserva di modifiche.

1. INFORMAZIONI SULLA SICUREZZA E L'INSTALLAZIONE

AVVERTENZA!

Per le informazioni sulla sicurezza e l'installazione, sare riferimento alle struzioni di INSTALLazione分开. Leggere attendentamente i capitoli sulla sicurezza prima di qualiasi utilizzo o manutenzione dell'apparecchio.

2. DESCrizIONE DEL PRODOTTO

2.1 Panorama del pannello di controllo

	Funzione	Descrizione
1	Acceso / Spento	Accensione e spegnimento della cappa.
2	Prima velocità	Il motore passa al primo livello di velocità.
3	Seconda velocità	Il motore passa al secondo livello di velocità.
4	Terza velocità	Il motore passa al terzo livello di velocità.
5	Velocità massima	Il motore passa al livello di velocità massimo.
6	Notifica del filtrò	Ricorda di cuiare o pulire il filtrò carbone e pulire il filtrò antigrasso.
7	Lampadina	Accensione e spegnimento delle luci.

3. UTILIZZO QUOTIDIANO

3.1 Uso della cappa

Controllare la velocità consigliata in base alla seguente tabella.

Y1	Durante il riscaldamento del cibo, cucinare con pentole coperte.
Y2	Mentre si cuoce con pentole coperte su più zone di cottura o bruciatori, friggere delicatamente.
Y3	Mentre vengono bollite o fritte grande quantità di cibo alla coperchio, cuocendo su più zone di cottura o bruciatori.
Y	Mentre vengono bollite grandi quantità di cibo alla un coperchio, elevata umilità.

i Si consiglia di lasciare la cappa in funzione per circa 15 minuti dopo la cottura.
Il pannello di controllo è un Campo sensore. Toccare i symboli per 1 secondo per attivare le funzioni.

Per far funzionare la cappa:

1. Accendere l'apparecchiatura premendo il simbolo ①.

É ora possibile attivare le funzioni.

1. Per attivare la funzione toccare il symbolo.
2. Se necessario, toccare il symbolo spia per illuminare la superficie di cottura.

Per spagnere l'apparecchiatura, premere nuovamente il simbolo ①.

3.2 Attivazione motore velocità massima

Quando si sflora, la velocità massima del motore inizia a funzionare per 8 minuti. Successivamente l'apparecchiatura torna all'impostazione di velocità precedente.

i 1000

3.3 Notifica del filtro

L'allarmechio ricordadi cambiore o pulire ilchio carbone e pulire ilchio

antigrasso. L'indicatore filtrato si accende per 30 secondi se è necessario pulire il filtrato antigrasso. L'indicatore del filtrato lampeggia per 30 secondi se il filtrato al carbone deve essere sostituito o pulito.

i Fare riferimento al capitolo sulla pulizia del filtro anti-grasso nel capitolo sulla cura e la pulizia.

i Fare riferimento alla pulizia del filtro a carbone attivo o alla sostituzione del filtro al carbone attivo nel capitolo sulla cura e la pulizia.

Per ripristinare la funzione, sfiorare per 3 secondi.

Per attivare o disattivare la funzione:

1. Accendere il pannello dei comandi.
2. Verificare che le icone siano diventate di colore bianco.
3. Per attivare la funzione, sfiorare per 3 secondi.

Se la funzione è attiva, l'icona del filtrò lampeggia cinque volte.

1. Per disattivare la funzione, sfiorare per 3 secondi.

Se la funzione è disattivata, l'icona del过滤 lampeggia per 4 secondi.

4. PULIZIA E CURA

4.1 Note sulla pulizia

Agenti di pulizia	Non utilizzato detergenti e spazzole abrasive. Pulire la superficie dell'apparecchiatura con un panno morbido im-bevuto di acqua tiepida e detergente delicato.
	Dopo la cottura alcune parti dell'apparecchio possoono surriscaldar-si. Per evitare macchie, l'apparecchio deve essere raffreddato e asciuqato con un panno pulito o un tovagliolo di carta.
	Pulire le macchie con un detergente delicato.
Tenete ben pu-lita la cappa	Pulire l'apparecchio e i filtri del grasso agli mese. Pulire accurata-mente l'interno e i filtri anti-grasso. L'accumulo di grasso o di altri residui potrebbe causare un incendio.Seguire le istruzioni per la pulizia degli accessori quando la notificafiltrro è attiva. Fare riferimento alla notifica del filtrro nel capitolo sul-l'uso quotidiano.I filtri anti-grasso possono essere lavatianche nella lavastoviglie.La lavastoviglie deve essere impostata su una temperatura Bassa e un ciclo breve. Il filtrro antigrasso potrebbe scolorire, non influsce in alcun modo sulle prestazioni dell'apparecchiatura.
Filtro al carbo-ne	Il tempo di saturazione del filtrro al carbone attivo varia a seconda del tipo di cottura e della regolarità di pulizia del filtrro anti-grasso.

4.2 Pulizia del filtro antigrasso

I filtri sono montati con l'uso di clip e perri sul lato opposto.

Per pulire ilhetto:

1. Tirare il coperchio per aprirlo.

1. Premere l'impugnatura del clip di montaggio sul pannello del filtro sotto alla cappa (1).

1. Inclinare leggermente la parte anteriore del filtro verso il basso (2), quando tirare.
   Ripetere i primi due passaggi per tutti i filtri.
2. Pulire filtriconuna spugna condetergenti non abrasivi inlavastoviglie.

i La lavastoviglie delve essere impostata su una temperatura Bassa e un ciclo breve. Il filtro antigrasso potrebbe scolorire, non influisce in alcun modo sulle prestazioni dell'apparecchiatura.

1. Per montare i filtri, eseguire i primi due passaggi nell'ordine inverso.

Ripetere i passaggi per tutti i filtri, ove applicabile.

4.3 Sostituzione del filtrone carbone

Ilchio al carbone attivo devese essere sostituito se l'allarmechio è acceso.

i Per ulteriori informazioni sul funzionamento, consultare la sezione relativa alla notifica del filtrno nel capitolo sull'uso quotidiano.

AVVERTENZA! Ilchio al carbone attivo NON è lavabile! Ilchio non può essere rigenerato!

Per sostituire il filtro al carbone attivo:

1. Rimuovere i filtri antigrasso dall'apparecchiatura.
   Rimandiamo alla sezione "Pulizia del过滤 antigrasso" in quello capitolo.

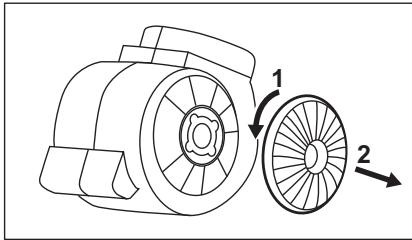

2. Ruotare il filtro in senso anti-orario (1) e poi tirare (2).

Per rimontare i filtri, eseguire i passaggi nell'ordine inverso.

4.4 Sostituzione della lampadina

Questa apparecchiatura è dotata di una spia LED e un ingranaggio di controllo separato (driver LED). Questi

componenti possono essere sostituiti solo da un technician. In caso di anomalie di funzionamento rimandiamo a

"Assistenza" nel capitolo dedicato alle "Istruzioni di sicurezza".

5. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo. Buttare l'imballaggio negli apposti contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il symbolo insieme ai normali rifiuti domestici.

Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
