Produkttyp	Köksfläkt (utsug/cirkulation)
Märke	Electrolux
Modell	LFI769X
Mått (Bredd x Djup x Höjd)	60 cm x 50 cm x 30 cm (uppskattning)
Vikt	15 kg (uppskattning)
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	200 W (uppskattning)
Belysning	Inbyggd LED-lampa
Antal motorhastigheter	4 (varav en boost-hastighet i 8 min)
Låghastighetsfunktion	Ja, mycket låg hastighet i 1 timme
Filter	Tvättbara metallfettfilter + aktivt kolfilter (utbytbart)
Rengöring av fettfilter	Varannan månad, diskmaskin eller manuellt
Byte av kolfilter	Var 4:e månad (eller oftare vid intensiv användning)
Filterlarm	Ljusindikator: fast sken = rengör fettfilter (40h), blinkande = byt kolfilter (160h)
Installationstyper	Utsug (extern ventilation) eller cirkulation (intern återcirkulation)
Diameter avloppsrör	120 mm eller 150 mm (beroende på installation)
Överensstämmelse	CE, Klass II (dubbel isolering)
Reparerbarhet	Reservdelar tillgängliga via auktoriserad service
Garanti	2 år (enligt lokal lagstiftning)

Vanliga frågor - LFI769X ELECTROLUX

Hur installerar man fläkten i utsugsläge?

För installation i utsugsläge, anslut fläkten till en frånluftskanal utomhus. Använd ett styvt eller flexibelt rör med lämplig diameter (120 eller 150 mm) och se till att kanalen inte är blockerad. Minsta avstånd mellan spishällen och fläkten måste vara minst 65 cm.

Hur rengör man fettfiltren?

Fettfiltren måste rengöras varannan månad. Tvätta dem för hand med ett neutralt rengöringsmedel eller i diskmaskinen vid låg temperatur. Se till att de är helt torra innan du sätter tillbaka dem. En lätt färgförändring är normal.

När ska kolfiltret bytas?

Det aktiva kolfiltret måste bytas var 4:e månad, eller oftare om fläkten används intensivt. Det går inte att rengöra och byts genom att trycka på fästklämmorna.

Vad innebär filterlarmet?

Larmindikatorn lyser konstant efter 40 driftstimmar för att signalera rengöring av fettfiltren. Om den blinkar efter 160 timmar måste även kolfiltret bytas (om fläkten är i cirkulationsläge). För att återställa, tryck på indikatorn i 3 sekunder när fläkten är avstängd.

Hur ställer man in motorhastigheten?

Använd knapparna A (på/av), B (hastighet 1), C (hastighet 2), D (hastighet 3) och E (boost-hastighet i 8 minuter). Låghastighetsfunktionen (M) aktiverar en mycket låg hastighet i 1 timme.

Kan fläkten användas utan extern ventilation?

Ja, fläkten kan installeras i cirkulationsläge: luften återcirkuleras genom ett kolfilter och släpps ut i rummet. I så fall är kolfiltret obligatoriskt.

Hur byter man LED-belysningen?

Om LED-projektorn är defekt, kontakta auktoriserad service. Byte måste utföras av en kvalificerad professionell för att undvika fara.

Vad gör man vid funktionsstörning?

Kontrollera först strömförsörjningen och filtrens skick. Om problemet kvarstår, kontakta Electrolux kundtjänst med modell (LFI769X), produktkod (PNC) och serienummer.

Kan jag använda fläkten utan filter?

Nej, användning utan fettfilter utsätter invändiga komponenter för fett och ökar brandrisken. Filtren måste alltid vara på plats, rena och i gott skick.

Vilka är de viktiga säkerhetsåtgärderna?

Flambera aldrig under fläkten, använd inte ångrengörare och undvik kontakt mellan lågor och fett. Elinstallationen måste utföras av en behörig elektriker och apparaten måste vara korrekt jordad.

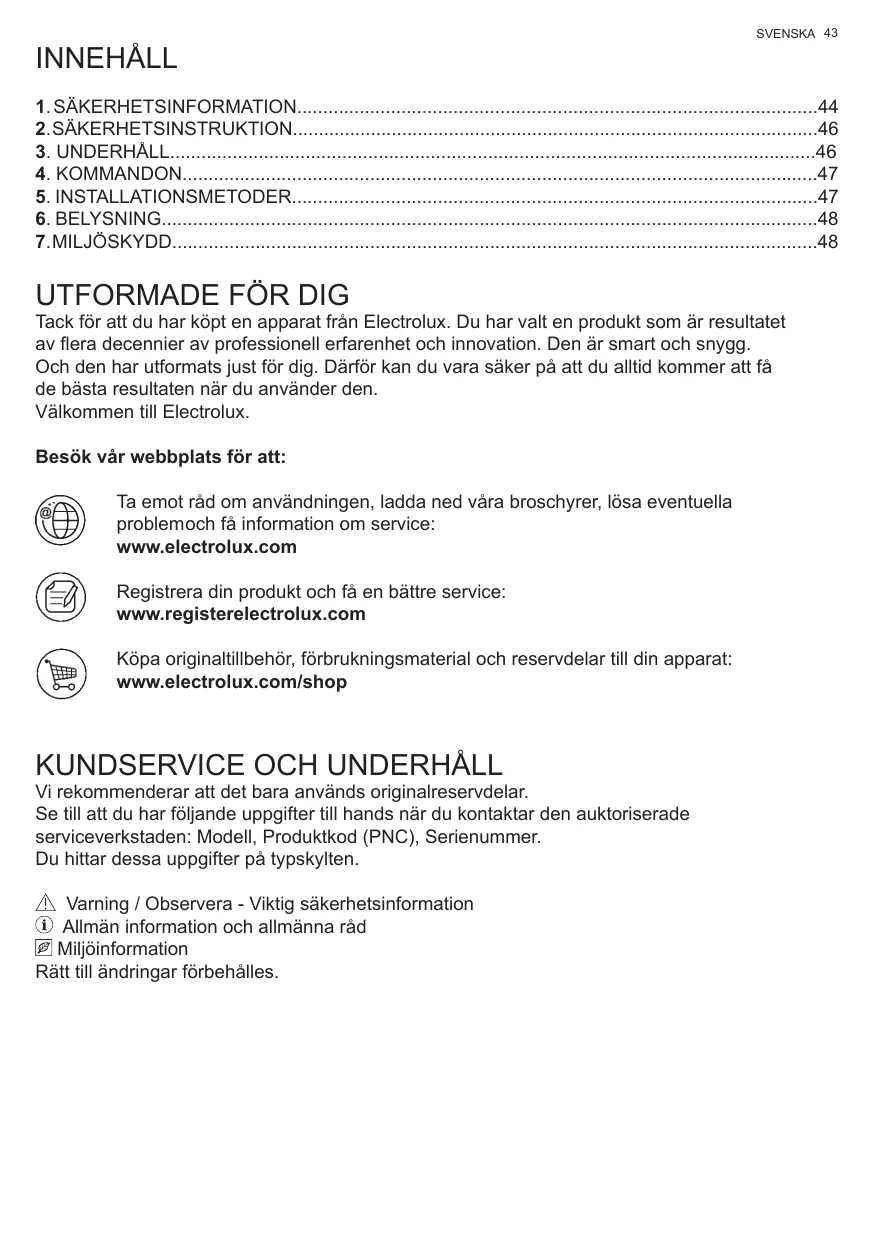

BRUKSANVISNING LFI769X ELECTROLUX

Tack for att du har kopt en apparat fran Electrolux. Du har valt en produit som ar résultatat et flera decennier av professionell erfarenhet och innovation. Den ar smart och snygg. Och den har utformats just for dig. Darfor kan du vara saker pa att du alltidkommen att fa de basta resultaten narr du anvander den.

Välkommen till Electrolux.

Besök.Var webbplats for att:

Ta emot rãd om användningen, ladda ned vâra broschyrer,进展情况: problema och fã information om service:

www.electrolux.com

Registrar a din produkt och fä en bättre service:

www.registerelectrolux.com

Köpa originaltillbehör, forbrukningsmaterial och reservdalar till din apparat: www.electrolux.com/shop

KUNDSERVICE OCH UNDERHÄLL

Vi rekommenderar att det bara anvands originalreservdeler.

Se till att du har följande uppgifter till hands nar du kontaktar den auktoriserade serviceverkstaden: Modell, Produktkod (PNC), Seriennummer.

Du hittar dessa uppgifter pa typskylten.

Varning / Observera - Viktig sakerhetsinformation

(1) Allman information och allmanna råd

Miljoinformation

Ratt till andringar forbahalles.

1. SÄKERHETSINFORMATION

Innan du installerar och börjar använda apparaten,LEASENoggrant medfoljande instruktionen. Tillverkaren ansvarar inte for nagra skador som orsakas till foljd av inkorrekt installation aller användning. Förvara instruktionen på att sakerch och lättätkomligt stalle for framtida användning.

1.1 Sakerhet for barn och handikappade

• Denna apparat kan användas av barn från 8 ørs ølder och personer med begrangsade fysiska, sensoriska eller mentala mojligheter ullan erfarenhet under forutsattning att de ør under overvakning uller instruerades om saker användning och forstør risker i samband med användningen av apparaten.
  Barn mellan 3 och 8 År och personer med mycket begränsade och komplexa handikapp bör inte komma Åt apparaten, savitt deinte År under kontinuereglig uppsikt.
• Barn under 3 År bör inte komma Åt apparaten, savitt de inte hälls under kontinueregl uppsikt.
• Håll alla Förpackningar utom räckhäll for barn och se till att avlågsna dem på korrekt sätt.
  Hall barn och djur på avstand fran apparaten nar den ar igang.
• Barnör inte rengörer eller utföra underhällarsarbete på apparatenutan overvakning.

1.2 Allman sakerhet

• Apparaten ar avsedd for hemmabruk ovan spisar, kokplattor och liknande kokutrustning.
• Innan du pâbörjar nagon form av underhällsarbete, koppla apparaten ifràn elttillförseln
• VARNING: Åtkomliga delar kan bl mycket varma under användning med kokutrustning.
• Använd enbart medfoljande monteringsskruvar aller, om det inter medfoljer nagra, använd skruvar som rekommenderas i instruktionen.
  Använd inte lim für lagning av apparaten.
• Minsta avstand mellan spisens/kokplattans yta på vilken kokkärl placeras och den lagre delen av apparaten bör vara minst 65 cm, savitt inget annat anges ikokplattans installationsinstruktion. Ifall större avstand gäller enligt instruktionen ská detta tas i beaktande.
• Luftavledningör ordnas i enlighet med gällande Förordninger.
• Se till att lokalen)dar apparaten installeras ar val ventilerad for at

använda Återflöde av oönskade gaser in i lokalen från apparaten som bränner gas aller andra bränslen, inklusive öppen eld.

• Se till att ventilationsluckor inte ar blockerade och att luften som tillförs apparaten inte ar kopplad till ledningen som sca avleda rök och Ånga frän andra apparater (centralt värmesystem, termosifoner, varmvattenberedare mm.)
• När apparaten används med andra apparater bör det maximala vakuum som genereras i lokalen inte överstiga 0.04 mbar.
• Se till att inte skada elkabeln. Kontakta vart auktoriserade servicecenter aller en elektriker for byte av skadad elkabel.
• Om apparaten kopplas direkt till eltilforseln måste elinstallationen vara utrustad med en brytare som möjiggör fullständig bortkoppling av apparaten.FRAN eltilforsel. Fullstandig bortkoppling måste folja villkor specificerade for lIkat. Overspänning. Bortkopplingsanordningen måste vara inkopplad med hjälp av fast kablage i enlighet med regler for kabeldragning.
• Flambera inte över apparaten.
• Använd inte apparaten till avlågsnande av material och Ångor från farliga eller explosiva substanser.
• Apparaten为此 rengöras regelbundet für att förhindra att ytmaterialets tillständ försämras.
• Rengör apparaten regelbundet med mjuk trasa.
• Använd inte Ångtvätt, vattenspray, slipande rengöringsmedel eller skarpa metallskrapor till rengöring av apparatens yta. Rengör enbart med neutrala rengöringsmedel.
• Rengör fettfilter regelbundet (minst 2 gänger i帽子en) och avlagsna fettbehällare från apparaten for att forhindra brandrisk.
• Använd trasa eller borste für rengöring av apparatens inre delar.

2. SÄKERHETSINSTRUKTION

2.1 Installation

WARNING! Risk for skador el-chock, brännskador eller skador på apparaten.

• Apparaten fãr enbart installeras av en kvalificerad person.
• Installera inte och använd inte en skadad apparat.
  Folj installationsinstruktionen som medfoljer apparaten
• Var alltid forsiktig nár du flyttar på apparaten eftersom den ar tung. Använd alltid sakerhetshandskar och hela skor.
• Färe du installerar apparaten, avlågsna alla Förpackningar, etiketter och skydd-sfilm.
• Installera inte avledningsluften till vaggöppningen, savitt inte öppningen ar avsedd for dettaändamål.

2.2 Elektrisk inkoppling

VARNING! Risk for brand och elchock.

• Alla elektriska kopplingar måste utföras av en kvalificerad elektriker.
• Se till att parametrar på typskylten overensstämmer med eltilforselnsnormvärden.
  Apparaten maste jordas om symbolen (回)inte finns med pátypskylten.
• Använd alltid korrekt installerad chocksakert uttag.
• Lát inte elkabeln bli tilltrasslad.
• Använd inte fleruttagsadapter aller frolängningssladdar
• Om huvudkontakten ar los, koppla inte in stickkontakten.
• Dra inte i elkabeln for att koppla ur apparaten. Dra alltid i själva stickkontakten.
• Skydd mot elstötar på delar under spanning somt isolerade delar maste vara monterat på att sändant satt att det inte kan tas avutan verktyg.
• Se till att apparaten ar korrekt installerad. Lösa eller inkorrekt installerade elkablar kan orsaka overhettning av kontakter.
• Koppla in apparaten i installationens sista

skede. Se till att det gär att komma at eltilförseln after installationen.

2.3 Användning

WARNING! Risk for skador, brännskador och elchock.

• Apparaten ar enbart avsedd for matlagning. Använd inte apparaten für andereändamål.
• Byt inte apparatens eigenskaper.
• Hanterainte apparaten med vata aller fuktiga harder aller när apparaten har kontakt med vatten.
• Använd enbart tillbehör som följer med apparaten.
• Oljor och fetter fär inte komma i kontakt med eld eller upphettade objekt under kokning och fritering.
• Använd inte oskyddade elektriska rostgaller.
  Anvand inte apparaten som forvaringsyta.
• Använd inte Förstoringsglas, glasögon aller liknande optiska foremål for att titta direkt på apparatensljuskälla.

2.4 Service

• För reparation kontakta ett auktorisarat servicecenter.
• Använd enbart originalreservdilar.

2.5 Avfallshantering

WARNING! Risk for skador eller kvävning.

• Kontakta dina lokala myndigheter for uppliesnaringar om korrekt avfallshantering vid avyttring av apparaten
• Koppla ifrám apparaten fran eltilförseln.
• Klipp av elledningen nara apparaten och lamna in for atervinning.

3. UNDERHÄLL

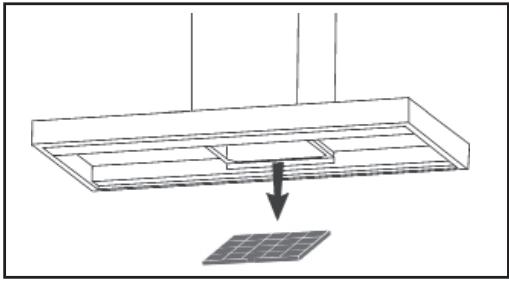

Rengöring av fettfilter. Rengör Åtminstone en gäng varannan帽子 for att undvika brandrisk, i forbhallande till användning.

Tvätta für hand aller i diskmaskin med milt rengöringsmedel. Vid tvätt i diskmaskin kan en eventuell blekning ske som inte päverkar

Aktiv kolfilter ar inte lämpligt für rengöring och kan inte fornyas och maste bytas ungefär var 4: e帽子 der oftare vid särskilt intensiv användning.

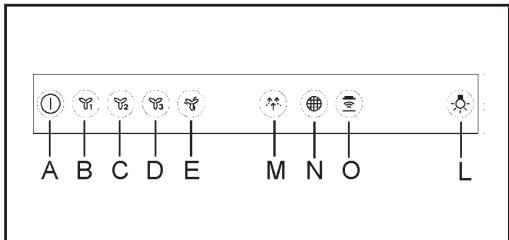

4. KOMMANDON

A: Motor På/Av

B: Forsta motorhastigheten

C: andra motorhastigheten

E: Hog hastiget. Denna hastiget ar programmerad på 8 minuters cykler. Efter attenna tid har gatt ätergår kapan automatiskt till den hastiget som var inställd innan Funktionen aktiverades. For att avaktiveraenna hastiget,tryck på knappen"Motor P/ Av" (A).

M: Tilluftfunktion. Denna Funktion känneteckn-as av låg hastighet och kan aktiveras for min-dre an en timme. After attenna tid har gatt stängs motorn av. For att stänga avenna Funktion tryck på knappen "Motor På/Av" (A) eller;nçon annan hastighetsknapp.

N: Filterlarmindikator/Reset. När indikatorn ar aktiverad skavafettningsfiltren vararengjorda (efter 40 timmars arbete).När indikatorn blinkkar skalokfiltren bytas ut (efter 160 timmarsarbete) och avfettningsfiltren rengoras. Om kapan inte ar nagon filteringsmodell och inte ar utrustad med kolfilter ar det bara avfettningsfiltren som skarengoras.Larmfiltret syns i ungefär 30 sekunder daskapan ar i Stand bylage (beredskapslage).For att ATERSTALLAtimmatarentryck och häll in knappen i 3 sekunder daskapan ar avstangd.

O: H2H-indikator. Denna indicator ar tand då kapan styrs via värmeplattan. Finns det ingen forbindelse mellan värmeplatta och kapa ar indicatororn inte tand.

L: Ljus På/Av

5. INSTALLATIONSMETODER

FILTRERANDE ELLER INSUGANDE?

Spiskåpan finns tillganglig i insugande version aller i filtrerande version. Bestam er redan fran böjar for installationstypen.

For att öka effektiviteten rekommenderar vi er att installerera spiskápan i den insugande versionen (om detta ar möjigt).

Insugande version

Spiskåpan renar luften och släpper sedan ut den utomhus med hjälp av en utloppsledning.

Filterande version

Spiskåpan renar luften och släpper Återigen ut den rena luften i rummet.

6. BELYSNING

Om reflektorn ar skadad fär den endast ersattas av tillverkaren, hans servicetekniker aller en liknande kvalificerad person for att undvika fara.

7. MILJÖSKYDD

Atervinn material med symbolen.

Lagg in forpackning i lampliga behallare for atervinning. Hjalp att skydda miljon och halsa genom atervinning av elektriska och elektroniska apparater.

Kasta inte apparater aller utrustning med symbolen i hushaallssopor.

Lämna in Produkten på din lokala Återvinningsstation eller kontakta lokala myndigheter.
