Tipo di prodotto	Cappa aspirante/filtrante
Marca	Electrolux
Modello	LFI769X
Dimensioni (L x P x A)	60 cm x 50 cm x 30 cm (stima)
Peso	15 kg (stima)
Alimentazione	220-240 V, 50 Hz
Potenza motore	200 W (stima)
Illuminazione	Lampada LED integrata
Numero di velocità motore	4 (di cui una velocità boost di 8 min)
Funzione soffiaggio	Sì, velocità molto bassa per 1 ora
Filtri	Filtri antigrasso metallici lavabili + filtro a carbone attivo (sostituibile)
Pulizia filtri antigrasso	Ogni 2 mesi, lavastoviglie o manuale
Sostituzione filtro a carbone	Ogni 4 mesi (o più spesso in caso di uso intensivo)
Allarme filtro	Indicatore luminoso: acceso = pulire filtri antigrasso (40h), lampeggiante = sostituire carbone (160h)
Tipi di installazione	Aspirante (scarico esterno) o filtrante (ricircolo interno)
Diametro condotto scarico	120 mm o 150 mm (a seconda dell'installazione)
Conformità	CE, Classe II (doppio isolamento)
Riparabilità	Ricambi disponibili tramite centro assistenza autorizzato
Garanzia	2 anni (secondo legislazione locale)

Domande frequenti - LFI769X ELECTROLUX

Come installare la cappa in versione aspirante?

Per un'installazione aspirante, collegare la cappa a un condotto di scarico verso l'esterno. Utilizzare un tubo rigido o flessibile con diametro adeguato (120 o 150 mm) e assicurarsi che il condotto non sia ostruito. La distanza minima tra il piano di cottura e la cappa deve essere di almeno 65 cm.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi. Lavarli a mano con un detergente neutro o in lavastoviglie a bassa temperatura. Assicurarsi che siano ben asciutti prima di rimetterli in posizione. Un leggero cambiamento di colore è normale.

Quando bisogna sostituire il filtro a carbone?

Il filtro a carbone attivo deve essere sostituito ogni 4 mesi, o più spesso se la cappa viene utilizzata intensamente. Non si pulisce e si cambia premendo sui clip di fissaggio.

Cosa significa l'allarme filtro?

L'indicatore di allarme si accende in modo continuo dopo 40 ore di funzionamento per segnalare la pulizia dei filtri antigrasso. Se lampeggia dopo 160 ore, è necessario sostituire anche il filtro a carbone (se la cappa è in modalità filtrante). Per resettare, premere sull'indicatore per 3 secondi quando la cappa è spenta.

Come regolare la velocità del motore?

Utilizzare i pulsanti A (accensione/spegnimento), B (velocità 1), C (velocità 2), D (velocità 3) ed E (velocità boost di 8 minuti). La funzione soffiaggio (M) attiva una velocità molto bassa per 1 ora.

La cappa può essere utilizzata senza scarico esterno?

Sì, la cappa può essere installata in versione filtrante: l'aria viene riciclata attraverso un filtro a carbone e reimmessa nella stanza. In questo caso, il filtro a carbone è obbligatorio.

Come sostituire l'illuminazione LED?

Se il proiettore LED è difettoso, contattare il centro assistenza autorizzato. La sostituzione deve essere effettuata da un professionista qualificato per evitare pericoli.

Cosa fare in caso di malfunzionamento?

Verificare prima l'alimentazione elettrica e le buone condizioni dei filtri. Se il problema persiste, contattare il centro assistenza Electrolux fornendo il modello (LFI769X), il codice prodotto (PNC) e il numero di serie.

Posso utilizzare la cappa senza i filtri?

No, l'uso senza filtri antigrasso espone i componenti interni al grasso e aumenta il rischio di incendio. I filtri devono essere sempre in posizione, puliti e in buone condizioni.

Quali sono le precauzioni di sicurezza importanti?

Non fiammeggiare mai sotto la cappa, non utilizzare pulitori a vapore ed evitare qualsiasi contatto delle fiamme con i grassi. L'installazione elettrica deve essere eseguita da un elettricista qualificato e l'apparecchio deve essere correttamente messo a terra.

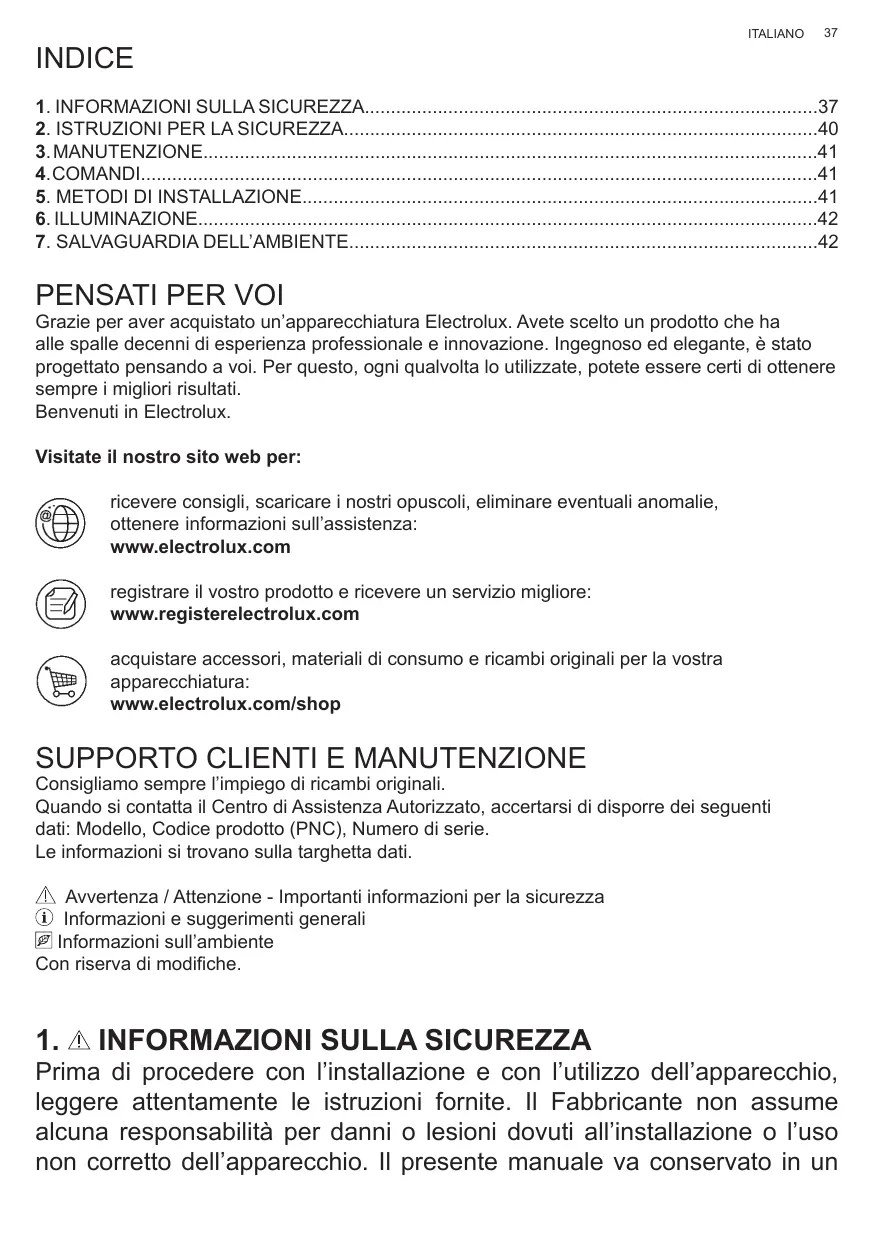

MANUALE UTENTE LFI769X ELECTROLUX

1. INFORMAZIONI SULLA SICUREZZA 37
2. ISTRUZIONI PER LA SICUREZZA 40
   3.MANUTENZIONE 41
   4.COMANDI. 41
   5.METODI DI INSTALLAZIONE 41
3. ILLUMINAZIONE 42
4. SALVAGUARDIA DELL'AMBIENTE 42

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Per questo, agli qualvolta lo utilizzate, potete essere certi di ottenere sempre i migliorii risultati.

Benvenuti in Electrolux.

Visitate il loro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenerere informazioni sull'assistenza:

www.electrolux.com

registrar il vostro prodotto e ricevere un servizio migliorare:

www.registerelectrolux.com

acquistare accessori, materiali di consumo e ricambi origini per la vostra apparecchiatura:

www.electrolux.com/shop

SUPPORTO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza Autorizzato, accertarsi di disporre dei seguenti dati: Modello, Codice prodotto (PNC),Numero di serie.

Le informazioni si trovano sulla targhetta dati.

Avverenza / Attenzione - Importanti informazioni per la sicurezza
已 Informazioni e suggerimenti generali
Informazioni sull'ambiente

Con riserva di modifiche.

1. INFORMAZIONI SULLA SICUREZZA

Prima di procedere con l'installazione e con l'utilizzo dell'apparecchio, leggere attendamente le istruzioni fornite. Il Fabbricante non assume alcuna responsabilità per anni o lesioni dovuti all'installazione o l'uso non corretto dell'apparecchio. Il presente manuale va conservato in un

luogo sicuro e di facile accesso per futuro riferimento.

1.1 Sicurezza dei bambini e delle persone con disabilità

• Questo apparecchio può essere usato dai bambini di età pari o superioreagli 8 anni e dalle persone con ridotte capacità fisiche, sensoriali e mentali o privi di esperienza e della necessaria conoscenza purchéarticopo sorgilezza oppure dopo che le stesse siano state addestrate o abbiano ricevuto istruzioni su come usare l'apparecchio in modo sicuro e abbiano compreso i rischi associati.
• I bambini di età compresa tra 3–8 anni e le persone con disabilità di natura vasta e complessa non possono averere accesso all'apparecchio perché una costante supervisione.
• I bambini di età al di fatto di 3 anni non possono averere accesso all'apparecchio 3 alla costante supervisione.
• Non lasciare bambini giocare con l'apparecchio.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• I bambini e gli animali non possono accedere all'apparecchio in funzione.
• Le operazioni di pulizia e di manutenzione non sono essere effettuate dai bambini alla supervisione.

1.2 Regole generali sulla sicurezza

• Questo appearecchio è stato progettato per uso domestico, sopra fornì, cucine altri appearecchi simili per cottura.
• Prima di eseguire qualsiasi intervento di manutenzione, scollegare l'apparecchio alla fonte di alimentazione.
• ATTENZIONE: Durante l'uso, le parti accessibili possono riscaldarsi insiemeagli appearechi per cottura.
• Utilizzare esclusivamente le viti di montaggio in dotazione; se non sono state fornite, utilizzare le viti consigliate nel manuale d'installazione.
• Non usare la colla per fissare l'apparecchio.

• La distanza minima tra le superfici del forno, su cui sono presenti gli utensili per la cottura, e la parte inferiore dell'apparecchio, deve essere para a 65 cm, salvo le diverseindicazioniftenute nel manuale d'installazione. Nel caso in cui la distanza indica nel manuale d'installazione del piano di cottura sua superiore, occorre tenerneconto.

• Ilsystemaperlo scarico dell'ariava predisistoinconformità con leleggi locali.

• Nel luogo di installatione dell'apparecchio occorre assicurare una Buona ventilazione dell'aria al fine di evitare il pericolò di circolazione inversa negli ambienti dei gas indesiderati provenienti dagli apparecchi a gas o altri combustibili, compresa fiamma aperta.
• Assicurarsi che i fori di ventilazione non siano ostruiti e l'aria prelevata dall'apparecchio non sia immessa nel condotto utilizzato per espellere fumi e vapore dagli altri apparecchi (sistema di riscaldamento centralizzato, termosifoni, bollitori d'acqua, etc....).
• Quando l'apparecchio lavora contemporaneamente con gli altri apparetcchi, il vuoto massimo generato nell'ambiente non deve superare il valore di 0,04 mbar.
• Fare attenuationa non danneggiare il cavo di alimentazione. Al fine di sostituire il cavo di alimentazione danneggiato, contattare il nostro centro di assistenza autorizzato o l'eeltricista.
• Se l'apparecchio è collegato direttamente alla fonte di alimentazione, l'impiano elettrico deve essere munito di un sezonatore che permette di scollegare completamente l'impiano alla fonte di alimentazione. Il Completo scollegamento deve soddisfare i requisiti definiti per la categoria III della sovratensione. L'apparecchio utilizzato per lo scollegamento deve essere collegatotramite il cablaggio fisso in conformità con le regole sulle connessioni via cavo.
• Non fiammeggiare除去 l'apparecchio.
• Non usare l'apparecchio per rimuovere i materiali e le emissioni delle sostanze pericolose o explosive.
• L'apparecchio deve essere pulito regolarmente per evitare il peggioramento delle caratteristiche del materiale che copre la superficie.
  L'apparecchio va pulito regolarmente con un panno morbido.
• Per pulire la superficie dell'apparecchio non usare pulitori a vapore, spruzzatori d'acqua, detergenti abrasivi oppure raschiatori taglienti in metallo. Usare esclusivamente detergenti neutri.
• Pulire regolarmente (minimo anni 2 mesi) i filtri anti-grasso e rimuovere dall'apparecchio il grasso depositato al fine di evitare il pericolodi incendio.
• Per la pulizia dell'interno dell'apparecchio usare un panno o una spazzola.

2. ISTRUZIONI PER LA SICUREZZA

2.1 Installazione

AVVERTIMENTO! Pericolo di lesioni, di folgorazione, di usioni o di danni all'apparecchio.

• L'installazione dell'apparecchio vuo essere eseguita solo da una persona qualificata.
• Non installment né tanto meno usare l'apparecchio danneggiato.
• Attenersi alle istruzioni contenate nel manuale fornito insieme all'apparecchio.
• Dato l'elevato peso dell'apparecchio, durante la sua movimentazione procedere con la dovuta prudenza. Indossare sempre i guanti protettivi e la calzatura completa e resistente.
• Prima di procedere con l'installazione rimuovere tutti gli imballaggi, le etichette e la pellicola protettiva.
• Non espellere l'aria atraverso il foro nella parete salvo che il foro sia destinato a quello scopo.

2.2 Allacciamento elettrico

AVVERTIMENTO! Pericolo di incendio e di folgorazione.

L'allacciamento elettrico delve essere eseguito da un elettricista qualificato.
- Accertarsi che i parametri riportati sulla targhetto siano corrispondenti alla caratteristica della fonte di alimentazione.
- Nel caso in cui il symbolo (回) non sia stampato sulla targhetto, l'apparecchio vaMESSO a terra.
Utilizzato sempre la presa montata correttamente e completeness isolata.
- Non lasciare il cavo di alimentazione a penzoloni.
Nonutilizzareadattatori multispina o prolonghe.
- Nel caso in cui la presa di rete sia allentata, non collegare adessa l'apparecchio.
- Non scollegare l'apparecchio tirando il suo cavo di alimentazione. Occorre sempre tirare la spina.
- La protezione contro la folgorazione delle parti sotto tensione e delle parte isolate

deve essere montata in modo tale da rendere impossibile il suo smontaggio除去 l'uso degli utensili.

• Accertarsi che l'apparecchio sia installato in modo corretto. Il cavo di alimentazione allentato e non adeguato può provocare il surriscaldamento dei contatti.
• L'apparecchio deve essere collegato solo al termine dell'infallazione. Accertarsi che una volta installato, la fonte di alimentazione sua accessibile.

2.3 Uso

AVVERTIMENTO! Pericolo di lesioni, di uszioni e di folgorazione.

L'apparecchio è destinato esclusivamente per la cottura. Non usare l'apparecchio per scopi diversi da quelli indicati.
Non modificare le proprietà dell'apparecchio.
Non maneggiare l'apparecchio con le mani bagnate o quando si è a fatto con acqua.
- Utilizzare esclusivamente accessori in dotazione.
- Durante la cottura e frittura i grassi non possono entrare in contatto con la fiamma o con oggetti riscaldati.
- Non utiliser que le griglie elettriche non protette.
- Non usare l'apparecchio come una base per conservare gli altri oggetti.
Non utilizzare lenti di ingrandimento o altri dispositivi ottici simili per guardare direttamente sulla fonte di luce dell'apparecchio.

2.4 Riparazioni

• Per riparare l'apparecchio, contattare il centro di assistenza autorizzato.
• Utilizzato escludamente ricambi originali.

2.5 Smaltimento

AVVERTIMENTO! Pericolo di lesioni o di soffocamento.

• Le informazioni sul corretto smaltimento dell'apparecchio sono那么，essere ottenute contattando le autorità locali.
• Scollegare l'apparecchio alla fonte di

alimentazione.

• Tagliare il cavo di alimentazione vicino al corpo dell'apparecchio e smaltirlo.

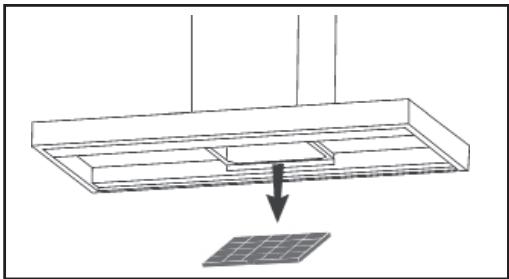

3. MANUTENZIONE

Pulire i filtri antigrasso in rapporto all'uso, almeno agli 2 mesi per evitare rischi di incendio.

Lavare con detersivo neutro a mano o in lavastoviglie. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compromette in nessun modo la funzionalità dei filtri.

I filtri al carbone attivo non sono lavabili e non possono essere rigenerati, devono essere sostituiti appressimativamente agli 4 mesi, o piu' frequentemente secondo l'uso.

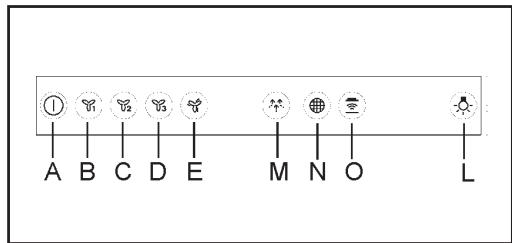

4. COMANDI

A: Motore ON / OFF
B: motore alla prima velocità
C: motore alla seconda velocità
D: motore alla terza velocità
E: velocità intensiva. La velocità intensiva si attiva per 8 minuti. Alla fine di questo tempo, il motore

passa automaticamente alla velocità impostataprima diutilizzarequesta funzione.Per disattivare la velocità intensiva, premere il tasto "Motore On/Off" (A).

M: funzione Breeze. Questa funzione attiva una bassissima velocità, per un tempo massimo di 1 ora. Alla fine del tempo, il motore si disattiva. Per disattivare la funzione Breeze, premereil tasto "Motore On / Off" (A) o il tasto di un'altra velocità.

N: indicatore dell'allarme filtri / Reset. Quando l'indicatore è acceso, i filtri antigrasso devono essere puliti (40 ore di funzionamento).

Quando l'indicatore lampeggia, i filtri carbone devono essere sostituti (160 ore di funzionamento) e i filtri antigrasso devono essere puliti. Ovviamente, se la cappa non è un modello filtrante e non ha filtri a carbone, pulire solo i filtri antigrasso. L'allarmechio più essere visto per circa 30 secondi, quando la cappa è in Stand By. Per resettare il conteggio delle ore, premere per 3 secondi l'indicatore, quando la cappa è spenta.

O:indicatore H2H.L'indicatore è acceso quando la cappa sta funzionando controllata dal piano di cottura. In caso di mancata connessione tra piano di cottura e cappa, I'indicatore non è retroilluminato.

L: Luce ON/OFF.

5. METODI DI INSTALLAZIONE

FILTRANTE O ASPIRANTE?

La cappa puo' essere in versione aspirante o in versione filtrante.

Decidere sin dall'inizio il tipo di installmente. Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).

Versione aspirante.

La cappa depura l'aria e la espelle all'esternoattraverso un condotto di scarico.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza.

6. ILLUMINAZIONE

Se la luce LED è danneggiata, deve essere sostituito dal costruttore o dal suo servizio assistenza o da persona similmente qualificate, al fine di evitare un pericolo.

I materiali contrassegnati con il symbolo devono essere riciclati.

Al fine di riciclare i materiali di imballaggio, occorre depositarli negli apposti contentitori per rifiuti. Gli appearecchi elettrici ed elettronici di scarto devono essere riciclati al fine di contribuire alla salvaguardia dell'ambiente e della salute.

Gli apparecchi contraddistini dal symbolo non vanno gettati insiemeagli altri rifiuti domestici.

Conferire il prodotto presso un punto di raccolta rifiuti locale oppure contattare le autorità locali.
