LFI769X - Lavavajillas ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora/filtrante
Marca	Electrolux
Modelo	LFI769X
Dimensiones (An x Pr x Al)	60 cm x 50 cm x 30 cm (estimado)
Peso	15 kg (estimado)
Alimentación	220-240 V, 50 Hz
Potencia del motor	200 W (estimado)
Iluminación	Lámpara LED integrada
Número de velocidades del motor	4 (incluye una velocidad boost de 8 min)
Función de soplado	Sí, velocidad muy baja durante 1 hora
Filtros	Filtros metálicos de grasa lavables + filtro de carbón activo (reemplazable)
Limpieza de filtros de grasa	Cada 2 meses, lavavajillas o manual
Reemplazo del filtro de carbón	Cada 4 meses (o más a menudo con uso intensivo)
Alarma de filtro	Indicador luminoso: encendido = limpiar filtros de grasa (40h), parpadeante = reemplazar carbón (160h)
Tipos de instalación	Extractora (evacuación exterior) o filtrante (reciclaje interior)
Diámetro del conducto de evacuación	120 mm o 150 mm (según instalación)
Conformidad	CE, Clase II (doble aislamiento)
Reparabilidad	Piezas de repuesto disponibles a través de servicio autorizado
Garantía	2 años (según legislación local)

Preguntas frecuentes - LFI769X ELECTROLUX

¿Cómo instalar la campana en versión extractora?

Para una instalación extractora, conecte la campana a un conducto de evacuación hacia el exterior. Utilice un tubo rígido o flexible de un diámetro adecuado (120 o 150 mm) y asegúrese de que el conducto no esté obstruido. La distancia mínima entre la placa de cocción y la campana debe ser de al menos 65 cm.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses. Lávelos a mano con un detergente neutro o en el lavavajillas a baja temperatura. Asegúrese de que estén bien secos antes de volver a colocarlos. Un ligero cambio de color es normal.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse cada 4 meses, o más a menudo si la campana se usa intensivamente. No se limpia y se cambia presionando los clips de fijación.

¿Qué significa la alarma de filtro?

El indicador de alarma se enciende continuamente después de 40 horas de funcionamiento para señalar la limpieza de los filtros de grasa. Si parpadea después de 160 horas, también debe reemplazar el filtro de carbón (si la campana está en modo filtrante). Para reiniciar, presione el indicador durante 3 segundos cuando la campana esté apagada.

¿Cómo ajustar la velocidad del motor?

Utilice los botones A (encendido/apagado), B (velocidad 1), C (velocidad 2), D (velocidad 3) y E (velocidad boost de 8 minutos). La función de soplado (M) activa una velocidad muy baja durante 1 hora.

¿Puede usarse la campana sin evacuación exterior?

Sí, la campana puede instalarse en versión filtrante: el aire se recicla a través de un filtro de carbón y se devuelve a la habitación. En este caso, el filtro de carbón es obligatorio.

¿Cómo reemplazar la iluminación LED?

Si el proyector LED está defectuoso, contacte al servicio posventa autorizado. El reemplazo debe ser realizado por un profesional calificado para evitar cualquier peligro.

¿Qué hacer en caso de mal funcionamiento?

Primero verifique la alimentación eléctrica y el buen estado de los filtros. Si el problema persiste, contacte al servicio posventa de Electrolux proporcionando el modelo (LFI769X), el código de producto (PNC) y el número de serie.

¿Puedo usar la campana sin los filtros?

No, el uso sin filtros de grasa expone los componentes internos a la grasa y aumenta los riesgos de incendio. Los filtros deben estar siempre en su lugar, limpios y en buen estado.

¿Cuáles son las precauciones de seguridad importantes?

Nunca flamear debajo de la campana, no usar limpiador a vapor, y evitar cualquier contacto de las llamas con las grasas. La instalación eléctrica debe ser realizada por un electricista calificado y el aparato debe estar correctamente conectado a tierra.

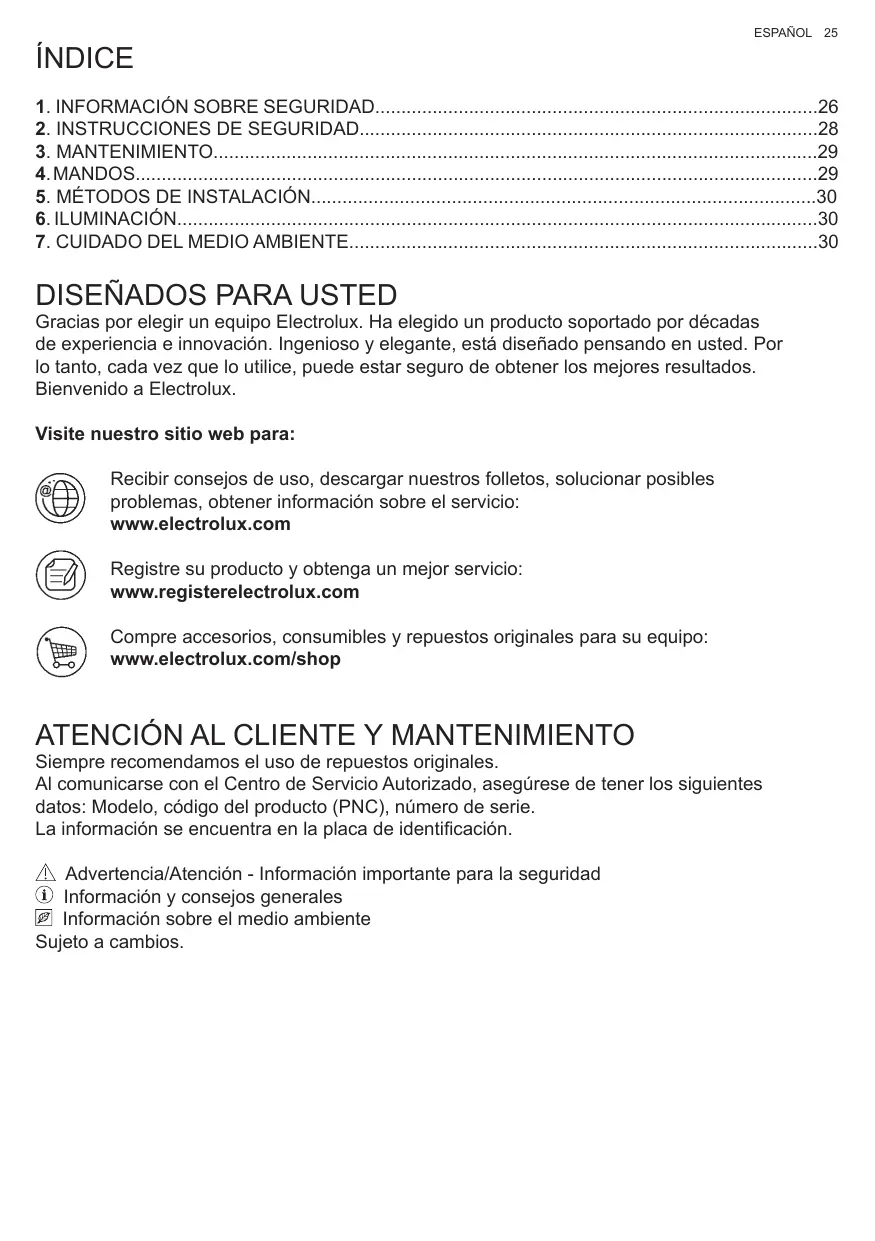

MANUAL DE USUARIO LFI769X ELECTROLUX

1. INFORMACION SOBRE SEGURIDAD 26
2. INSTRUCCIONES DE SEGURIDAD 28
3. MANTENIMIENTO 29
4. MANDOS 29
5. METODOS DE INSTALLACION 30
   6.ILUMINACION 30
   7.CUIDADO DEL MEDIO AMBIENTE 30

DISEÑADOS PARA USTED

Gracias por elegir un equipo Electrolux. Ha=elegido un producto soportado por décadas de experiencia e innovacion. Ingenioso y Elegant, está disnado pensando en usted. Por lo tanto, cada vez que lo utilise, pueda estar seguro de Obtener los最好的 resultados. Bienvenido a Electrolux.

Visite{nuestro sitio web para:

Recibir consejos de uso, descargar nuestros follettos, SOLUTIONAR posibles problemas, Obtener informacion sobre el service: www.electrolux.com

Registre su producto y obtenga un mejor service: www.registerelectrolux.com

Compre accesorios, consumibles y repuestos originales para su equipo: www.electrolux.com/shop

Siempre recomendamos el uso de repuestos originales.

Al comunicarse con el Centro de Servicio Autorizzato, asegúrese de tener los siguientes datos: Modelo, número del producto (PNC), número de série. La información se incluye en la lista de identificacion.

Advertencia/Atencion - Informacion importante para la seguidad
已 Información y consejos generales
Información sobre el medio ambiente

Sujeto a cambios.

1. INFORMACION SOBRE SEGURIDAD

Antes de instalar y usar el dispositivo, lea atentamente las instrucciones proportionsadas. El fabricante no es responsable de ninguna lesión o daß que resulte de una instalación o uso Incorrectos del dispositivo. Este manual debe mantenerse en un lugar seguro y de fácil acces para su uso posterior.

1.1 Seguidad de niños y personas con discapacidades

• Este dispositivo puede ser utilisé por niños de al menos 8 años de edad y personas con capacities físicas, sensoriales y mentales limitadas o por personas sin experiencia y conocimiento relevantes solo bajo la condición de que se proportionscione una supervisión adecuada sobre dichas personas o instructuciones a dichas personas sobre el uso del dispositivo. de unaforma segura que garantice su comprensión de las amenazas relacionadas.
• Los niños de 3 a 8 años y personas con discapacidades de character extenso y complejo no peuvent tener acceso al dispositivo si no se les pueda proportionsar supervisión constante.
• Los niños menos de 3 años no pueda tener acceso al dispositivo si no se les coulde proportionsar supervision constante.
• No se debe Leave a los niños utiliser el dispositivo como un juguete.
• Proteja los envases de los niños y desechelos deforma adecuada.
• Los niños y los animales no peuvent tener acceso a un dispositivo en funciona bajo.
• Los niños no peuvent落户 a cabo la limpieza o el mantenimiento del dispositivo sin supervisión.

• El dispositivo está destinado para uso dométrico, sobre hornos, estufas y otros artefactos de comida similares.
• Antes de realizar cualquier trabajo de mantenimiento, el dispositivo debe estar desconectado de la fuente de alimentacion.
• CUIDADO: Las piezas a las que se pueda accederonian calentarse durante el uso con dispositivos de cocina.
• Use solo los tornillos de montaje suministrados con el dispositivo; si no se han entregado, use los tornillos recomendados en las instrucciones de instalacion.
• No use adhesivos para reparar el dispositivo.
• La distancia minima entre la superficie de las placas vitrocerámicas

donde se encontrarlos utensilios de cocina y la parte inferior del aparato deben ser de 65~cm , a menos que se especifique lo contrario en las instrucciones de instalacion. Si se ha sido una distancia mayor en las instrucciones de instalacion de las placas vitroceramicas, este debe tenerse en cuesta.

• La descarga de aire de escape deben prepararse de acuerdo con las leyes locales aplicables.
• En la habitación donde está instalado el dispositivo, se debe proportionsar una buena ventilación paraatar el riesgo de flujo de gases no deseados a los aparatos que queman gas u或者其他 combustibles, incluido el fuego abierto.
• Asegürese de que las aberturas de ventilación no estén bloqueadas y de que el aire que ingresa el aparato no se suministe a una tuberia realizada para eliminar el humano y el vapor de otros dispositivos (sistema de calefacción central, termosifones, calentadores de agua, etc.).
• Cuando el dispositivo se usa con otros dispositivos, el vacio máximo generado en la habitación no debe exceeding 0.04 mbar.
• Tenga cuidado de no dañar el cable de alimentación. Para reemplazar un cable de alimentación dañado, contacte se con nuestro centro de servicios autorizado o un electricista.
• Si el dispositivo está conectado directamente a una fuente de alimentación, la instalación electrica debe estar equipada con un desconectaror que permita que el dispositivo se desconnecte por completeness de la fuente de alimentación. La desconexión completa debe cumplir con las conditiones asignificadas para sobretensiones de categoría III. El dispositivo utilisé para la desconexión debe connectarse mediante un cableado permanente, de acuerdo con los principios de las conexiones por cable.
• No flambee bajo del dispositivo.
• No use el dispositivo para eliminar materiales y vapeores de sustancias peligrosas o explosivas.
• El disposativo debe limpiarse regularmente paraatar el deterioro del material de la superficie.
• El dispositivo debe limpiarse regularmente con un paño suave.
• No utilise el limpiador de vape, el rociador de agua, limpiadores abrasivos ni raspadores metalicos aflados para limpar la superficie del dispositivo. Use solo detergentes neutros.
• Limpie los filtros de grasa regularmente (minimo cada 2clerosis)

y elimine la grasa del disposativo para打架 riesgos de incendio.

• Use un paño o cepillo para limpar el interior del dispositivo.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA! Riesgo de lesiones descargas electricas, quemaduras o danos en el dispositivo.

• La instalación del dispositivo solo debe ser realizada por una persona calificada.
• No instale ni use un dispositivo danado.
• Siga las instrucciones de instalación provistas con el dispositivo.
• Debido al gran peso del dispositivo, siempreonga cuidado al moverlo. Siempre use guantes de proteccion y calzadocomplete para problemas pesados.
• Antes de instalar el dispositivo, retire todo el embalaje, las etiquetas y la película protectora.
• No ventile el aire a工程技术 de la abertura de la pared a menos que el orificio está Diseñado para este proposto.

jADVERTENCIA! Riesgo de incendio y descarga electrica.

• La connexion électrique debe hacerla un electricista calificado.
• Asegúrese de que las specifications en la placá de identificación sean consistentes con las caractéristicas de la fuente de alimentación.
• Si el symbolo (回) no está impreso en la placá de identificación, el aparato debe estar connectado a tierra.
• Utilice siempre un enchufe debidamente instalado y Completely aislado.
• No deje el cable de alimentación colgando.
• No use adaptadores multimillonarios o cables de extension.
• Si la toma de corriente está suelta, no conecte el dispositivo.

• No desconecte el dispositivo tirando de él por el cable de alimentación. Siempre jale el enchufe.

• La proteccion contra descargas electricas de las partes activas y las partes aisladas deben montarse de forma que no se pueda desmontar sin Herramentas.

• Asegürese de que el dispositivo está instalado correctamente. Un cable de alimentación flojo e incorrecto puede hacer que los contactos se sobrecalienten.
• Conecte el dispositivo solo afterwards de la instalación. Asegúrese de que la fuente de alimentación está disponible afterwards de la instalación.

2.3 Uso

iADVERTENCIA! Riesgo de lesiones, quemaduras y descargas electricas.

• El dispositivo está Diseño solo para cocinar. No use el dispositivo para Others fines que no sean los especializados.
• No cambie la asignación del dispositivo.
• No opere el dispositivo con las manos mojadas o cuando esté en contacto con el agua.
• Utilice únicamente los accesos suministrados con el dispositivo.
• Durante la cocción y la fritura, las grasas y los aceites no deben estar en contacto con llamas u objetos calientes.
• No use redes electricas desnudas.
• No use el dispositorio como base para almacenar otros articutos.
• No use lupas, anteojos u或者其他 dispositivos opticos similares para mirar directamente a la fuente de luz del dispositivo.

2.4 Mantenimiento

• Para reparar el dispositivo, comuniquee con un centro de service autorizzato.
• Utilice únicamente piezas de repuestos originales.

2.5 Utilación

iADVERTENCIA! Riesgo de lesiones

o estrangulamento.

• Para Obtener información sobre la eliminación correcta del dispositivo, pángase en contacto con las autoridades locales.
• Desconecte el dispositivo de la fuente de alimentación.
• Corte el cable de alimentación cerca del cuerpo del dispositivo y desechelo.

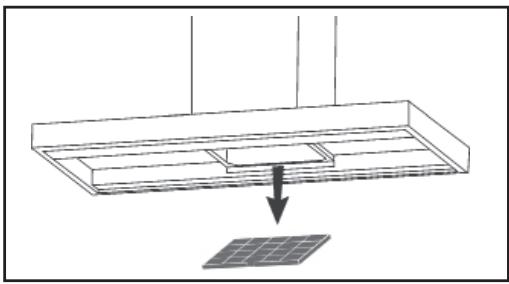

3. MANTENIMIENTO

Limpie los filtros antigrasa por lo menos cada 2配送 para evitar los riesgos de incendio, en relacion con su uso.

Lave con detergente neutro a mano o en una lavavajillas. En caso de lavado en lavavajillas, la eventual decoloracion de los filtros no afectara de ningún modo su funcionaimiento.

El filtro activo de carbón no se pueda limpar ni renovar y tiene que ser reemplazado aproximamente cada 4 heures de uso o con mas Frequencia si se lo usa de una forma muy intensa.

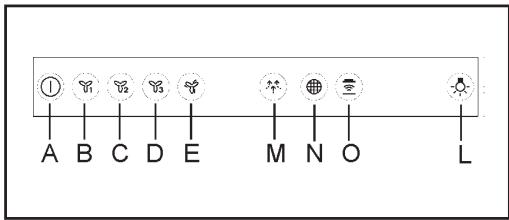

4. MANDOS

A: motor inactivado /apagado

B: motor a la prima velocidad

C: motor a la segunda velocidad

D: motor a la tercera velocidad

E: Alta velocidad.Esta velocidad está

programada para los ciclos de 8 horas.

Transcurrido este tiempo, la cubierta vuelve automatistically a la velocidad establecida antes de activar esta función. Para desactivar esta velocidad, presionar el botón "Motor On / Off" (A).

M: Función de solpado.Esta funciona para una velocidad muy baja por menos de 1 hora. Transcurrido este tiempo, el motor se apagará. Para desactivar la funciona de golpe, presionar el botón "Motor On / Off" (A) u otro botón de velocidad.

N: Indicador de alarma / reinicio. Cuando elindicador estáactivado,losfiltros desengrasantesdebenlimpiarse(tras40 horas defuncionamento).Cuandoelindicador parpadee,reemplace losfiltrosde carbón (tras160 horas de operación)ylosfiltros de desengrase deben limpiarse.Por supuesto,si la cubierta no constituyeelmodelo del拭ory no tienefiltrosde carbón,solo sedebe limpiar solo losfiltrosde desengrase.Lalalarma del filtr esvisibleduranteunos30segundos cuandola campana está enmodeo deespera Para REINICIARelcontadordoras,presionel indicador durante 3segundos cuando la cubierta estépagada.

A: indicator H2H. Este indicator se illumina cuando la cubierta funciona por la encimera.

Si no hay connexion entre la plac y la cubierta, el indicator no se ilumina.

L: Encendido / apagado de la luz.

5. METODOS DE INSTALLACION

FILTRANTE O ASPIRADORA?

La campana puede instalarse en version aspiradora o filtrante. Decida desde el principio el tipo de instalacion). Para mejor las prestaciones, aconsejamos instalar la campana en la version aspiradora (si es possible).

Version aspiradora

La campana depura el aire y lo expulsa hacía fuera a工程技术 de un conductor de extracción.

Version filtrante

La campana depura el aire y vuye a introducir el aire limpio en la habitacion.

6. ILUMINACION

Si el faro esta danado, pueda ser reemplazado solo por el fabricante, su servicios o para una persona de提供优质as similares, para evaporar delicgo.

7. CUIDADO DEL MEDIO AMBIENTE

Los materiales que llevan el significo deben ser reciclados.

Para someter los materiales de embalaje al reciclaje, deben colocarse en contenedores de residuos preparados. Los desechos de equipos electricos y electrónicos deben reciclarse para poder a proteger el medio ambiente y la salute humana.

Los dispositivos con el símbolo no se deben tirar con la basura domestica.

El productoDebe enviarse a una planta de tratamiento de residuos local o deben ponerse en contacto con las autoridades locales.

ÍNDICE

1. INFORMAÇÃO SOBRE SEGURANÇA 32
2. INSTRUÇões DE SEGURANÇA 34
   3.MANUTENCAO 35
   4.COMANDOS 35
3. METODOS DE INSTALLAÇAO 36
   6.ILUMINAÇAO 36
   7.CUIDADO DO AMBIENTE NATURAL 36

CONCEBIDO A PENSAR EM SI

ADVERTÉNCIA! Risco de incéndio eCHOQUE elétrico.

7. CUIDADO DO AMBIENTE NATURAL

7. SALVAGUARDIA DELL'AMBIENTE

C: otra atruma motors

D:treša atruma motors

E: Intensivs atrums. Sim atrumam ir noteikts laiks 8 minutes. Laikam izbeidzoties, parsegs atgriezas automatiski atruma, kada tas tika iestatits pirms sis fungcijas izmantoanas. Lai izslegtu atrumu, parbidiet motora pugu "Motor On/Off" (A).

M: Vēsmas funkcjja. Šī funkcjja aktivíze Joti lenu ātrumu uz maksimālo laiku 1穩定u. Izbeidzoties laikam, motors izslédzas. Lai deaktivizētu vēsmas funkcjju, pieskarieties taustiŋam "Motor On/Off" (A) vai citā Ātruma taustinam.
