Produkttyp	Köksfläkt
Märke	ELICA
Modell	TOP IXBL/A/60
Bredd	60 cm
Strömförsörjning	220-240 V ~ 50 Hz
Manövertyp	Pekskärm (6 knappar eller 5 tangenter beroende på version)
Antal hastigheter	3 hastigheter + intensiv (5 minuter)
Belysning	LED, byte av auktoriserad service
Fettfilter	Metalliskt, diskmaskinssäkert (varje månad)
Kolfilter	Byts var 4:e månad (återcirkulationsversion)
Avluftningssystem	Frånluft (utomhus) eller filtrering (återcirkulation)
Minsta avstånd till spis	45 cm (elektrisk) / 50 cm (gas)
Fördröjd avstängning	Ja (20/15/10/5 minuter beroende på hastighet)
Filtermättnadsindikator	Ja (fett och kol)
Säkerhet	Koppla ur före underhåll, användning av barn över 8 år under uppsikt

Vanliga frågor - TOP IXBL/A/60 ELICA

Hur rengör man köksfläkten TOP IXBL/A/60?

För att rengöra fläkten, använd endast en fuktad trasa med neutralt flytande rengöringsmedel. Undvik slipande produkter och alkohol. Fettfiltret ska rengöras en gång i månaden, för hand eller i diskmaskin på låg temperatur och snabbt program.

Hur byter man kolfiltret?

Aktivt kol används endast i återcirkulationsversion. Det kan inte rengöras; det måste bytas ut senast var 4:e månad. För att byta, vrid filtret moturs för att demontera, installera sedan det nya genom att vrida medurs.

Vad gör man om pekknapparna inte svarar?

Koppla bort fläkten från elnätet i cirka 5 sekunder, anslut sedan igen. Om problemet kvarstår, kontakta behörig servicetekniker.

Vad är minsta avstånd mellan fläkten och spishällen?

Minsta avstånd mellan stödytan för kärl och fläktens lägsta del är 45 cm för elektriska spisar och 50 cm för gas- eller kombinerade spisar. Om spishällens instruktioner anger ett större avstånd, följ det.

Hur aktiverar man mättnadsalarm för kolfilter?

Alarmet är normalt inaktiverat. För att aktivera, stäng av fläkten (OFF), tryck sedan samtidigt på knapparna T3 och T5 i mer än 3 sekunder. LED-indikatorerna L3 och L5 blinkar för att bekräfta aktivering. Upprepa åtgärden för att inaktivera.

Kan jag använda fläkten utan kolfilter?

Ja, om du använder fläkten i frånluftsversion (utomhusavluftning) behövs inte kolfiltret och ska tas bort. I filterversion (återcirkulation) är kolfiltret nödvändigt för att deodorisera luften.

Hur återställer man filtermättnadsindikatorn?

Efter rengöring eller byte av filter, sätt på fläkten (ON), tryck sedan på knappen OFF (T2) i mer än 2 sekunder. Alla LED-indikatorer tänds kort för att bekräfta återställning.

Kan LED-lampor bytas av användaren?

Nej, byte av LED-lampor måste utföras av ett auktoriserat servicecenter för att garantera säkerhet och kompatibilitet. Kontakta kundtjänst.

Kan fläkten installeras i både frånlufts- och filterversion?

Ja, fläkten är designad för båda lägena. I frånluftsversion leds ångorna ut genom en kanal (medföljer ej). I filterversion måste ett aktivt kolfilter installeras för att återcirkulera luften i rummet.

Vad gör man vid funktionsfel på fläkten?

Kontrollera först strömförsörjning och säkringar. Koppla bort fläkten i 5 sekunder och anslut den igen. Om problemet kvarstår, försök inte reparera själv; kontakta behörig servicetekniker.

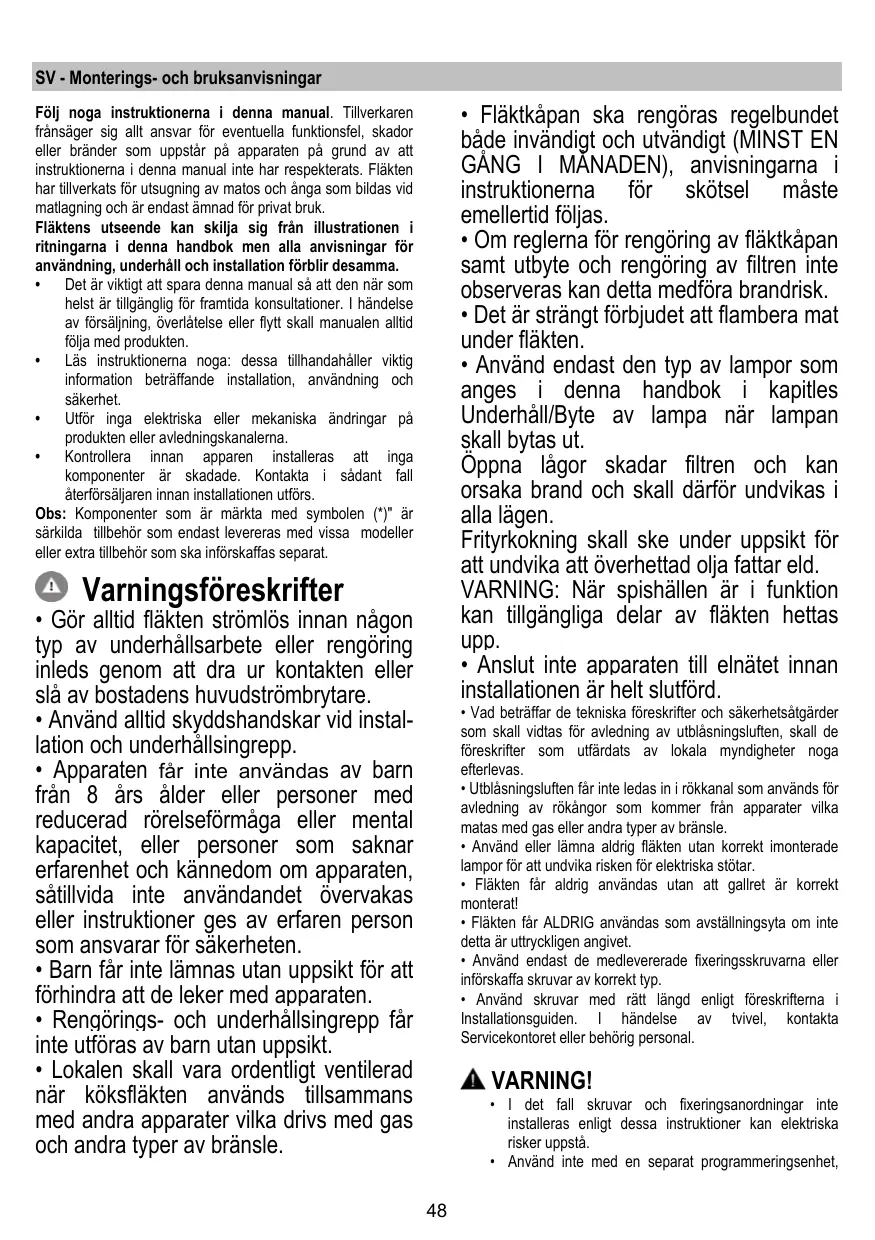

BRUKSANVISNING TOP IXBL/A/60 ELICA

Följ noga instruktionerna i denna manual. Tillverkaren fransager iss allt ansvar for eventuella funkionsfel, skador erler bränder som uppstar pa apparaten auf grund av att instruktionerna i denna manual inte har respekterats. Flakten har tilverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Fläktens utseende kan skilja sig是从 illustrationen i ritningarna ienna handbok men alla anvisningar for använding, underhall och installation forblir desamma.

• Det ar viktigt att sparaenna manual sa att den nar som helst ar tillganglig for framtida konsultationer. I handelse av forsäljnig, overlåtelse erler flytt skall manualen alltid folja medprodukten.
• Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.
• Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontaktaisadantfallaterforsaljareninnaninstallationenutfs.

Obs: Komponenter som ar märkta med symbolen (^*) ar särkilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska inforskaffas separat.

Gör alltid fläkten strömlös innan nagontyp av underhällsarbete erler rengöring inleds genom att dra ur kontakten ellslå av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och underhällsingrepp.
- Apparaten fär inte användas av barn frän 8 ár sterder eller personer med reducerad rörelseformåg aller mental kapacitet,ller personer som saknar erfarenhet och kännedom om apparaten, sàtillvida inte användandet overvakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Renqörings- och underhällsingrepp fär inte utföras av barnutan uppsikt.
- Lokalen skall vara ordentligt ventilerad nar koksflakten anvands tillsammans med andra apparater vilka drives med gas och andra typer av bransle.

Fläktkåapan skara rengöras regelbundet både invändigt och utvändigt (MINST EN GÄNG I MANADEN), anvisingarna i instruktionerna För skötsel maste emellertid följas.
- Om reglerna for rengöring av fläktkåpan somt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det ar strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges i denna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Oppna lager skadar filtren och kan ansaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen är i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt slutford.

• Vad beträffar de teknska foreskrifter och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.

• Utblånsnoluten fär inte ledas i rökkanal som används for avledning av rokängor somkommen frän apparater vilk matas med gas allerandra typ av bransle.
• Använd eller lamna aldrig fläktenutan korrekt imonerade lampor for att undvika risken for elektriska stötar.
  Fläkten fär aldrig användas utan att gallret ár korrekt monterat!
• Flakten far ALDRIG anecdandas som avstellningsyta om inte detta ar uttryckligen angivet.
• Använd endast de medlevererade fixeringssskruvarna aller inforskaffa skruvar av korrekt typ.
• Använd skruvar med rätt langd enlgit foreskriftna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordningar inte installeras,enigt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet,

timer, fjärkontroll eller nàgon annan anordning, som aktiveras automatiskt.

Denna produkt ar märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om Produkten inte hanteras på rätt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushållsavfall. Den skäll stället lämnas in pa en lamplig upssamplingsplats for atervinning av elektrisk och elektronisk utrustning. Produktornäste kasseras enligt lokala miljöbestammelser for avfallshantering.

För mer information om hantering, ätervinning och äteranvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken)därprodukten inhandlades.

Apparat utformad, testad och tillverkad i enlight med:

• Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Räd für en korrekt användung für att minska miljöpavkerkan: Sätt PÅ flåkten på minsta farten:nar du böjar att laga mat och lät den vara på i nagra minuter after att du är:färdig. Öka farten bara om det skulle uppsta mycket rök och ánga och använd ökad fart bara i extrema fall. Byt ut kolfitret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fettifret vid behov for att bevara fettifretts effektivitet. Använd den maxima diametern på ventilationssytemet som indikeras ienna manualeen for att forbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern atercirkulation.

Franluftsversion

Matoset led ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsfländen.

WARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skall ha samma diameter som anslutningsflansen.

WARNING!

I det fall fläkten ar Förssed med kolfilter skall dessa tas ur. Rören och utloppsöppingarna i väggen med vilka fläkten skall anslutas bör ha sama diameter som luftutslättet (anslutningsfländen).

I det fall man anvander ror och utloppsoppingar i vaggen med minde diameter medfor detta en lagre utblasprestanda och en drastisk forhojnig av bullemivan.

Vi avsager oss daffor allt ansvar gallandeenna typ av problem.

! Använd att sä kont rör som möjigt.
! Röret skall vara sa rakt som möjigt (högsta tillatna vindel på BOjarna 90^ ).
! Undvik stora skillnader i roretsvarsnittsarea.

Filterrande version

Den utsugna luften avfettas och befrias fran odörer innan den leds ut i lokalen igen. När fläkten används medenna version ar det nödvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

Minsta tillatna avstand mellan kokkärlens stödyta pa spishallen och köksfläktes underkant ar 45cm om det ar fragan om en elektrisk spis och 50cm om det ar fragan om gasspis erkerbinerad gashäll.

Om spishällens instruktioner anger att större avständ skall detta respekteras.

Elektrisk anslutning

Natspänngen skull motsvara spänngen som anges pa markplaten som sitter inne i flakten. Om flakten ar utrustad med stickkontakt skall denna anslutas till ett attag som ar lättilgangligt aven after installationen och som uppyller gällande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat pa en sväråtkomlig plats skall en godkänd tvapolig strombrytare installeras som garanter an fullkomlig fränkoppling fran nätet i samband med overspänningsklass III, i enlicht med installationsbestammelseerna.

WARNING!

Kontrollera innan flaktens krets ansluts med natspaffeningen att den fungerar korrekt och ar korrekt monterad.

Fläkten ar försedd med en speciell elkabel, kontakta därfor vartekniska servicekontor om kabeln skadats.

Montering

Innan installationen pâborjas:

• Kontrollera att den inforskaffade Produkten dimensioner ar lämpiga for installationsplatsen.

• Ta ur det/de aktiva kolfitret/n om sabana ar medlevererade (se awhile den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall anvandas som filterversion.

• Kontrolera att inget bifogat material (till exempl pásar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskäl), avlagsna eventuellt och spar.

Fläkten ar utrustad med fixeringspluggar som passar de festa typ er av vaggartak.Det ar under alla handelier nödvändigt att ràdfraga en kvalicerad fackman for att forvissa sig om att materialen ar lampiefor den aktuella typen av vagg/tak. Vaggentaket skallara tillrackligt halflast for att barea upp flaktens vikt.

Funktion

Kontrollpanel med 6 tangenter

Det ar tillrackligt att vidrora flaktens kommandon for att aktivera Funktionerna.

ON/OFF-tangent for Belysning

Tangent for hastighetsval (utsugningseffekt) intensiv - Funktionsid 5 minutes: fläkten ställs in på denna effekt och after 5 minutes ätergår den till den tidigare inställingen.

Tangent for hastighetsval (utsugningseffekt)
hög

Tangent for hastighetsval (utsugningseffekt)
medelhög- närenna tangent blinkar indikeraret delta att kolfiltret behover rengöras erller bytas ut. Signaleringen for det aktiva kolfilretts mättning ar normalt avaktiverad, Uteslut elektroniken genom att trycka ned tangenten 0 under 3 sekunder for att aktivera signalen. Tryck dareter ner tangenterna 1 och 2 samtidigt under 3 sekunder, inledningsvis blinkar endast tangent 1, dorefter blinkar bada tangenterna 1 och 2 vilket indikerar att aktiveringen ägt rum. Upprepä forfarandet for att avaktivera signalen, inledningsvis blinkar tangenterna 1 och 2 därefter blinkar endast tangent 1 vilket indikerarett signalen avaktiverats.

Tangent for hastighetsval (utsugningseffekt)
låg - narenna tangent blinkar indikerar detta att fetfiltret behover rengöras.

OFF-tangent for motorn (stand by) - Elektronisk avstängning - Återställning av signaleringen av rengöring/byte av filter. OFF MOTOR

Tryck kort på tangenten for att stänga av motorn.
ÄTERSTÄLLNING AV FILTERSIGNALERINGEN

Tryck med fungerande fläkt och after att ha utfort underhallet på filtren ned tangenten tills en akustisk signal aktiveras. Den blinkande lysdioden 1 (fettfiltret) aller 2 (kolfiltret) upphör att blinka.

ELEKTRONISK AVSTÄNGNING

Tryck in tangenten under 3 sekunder, flaktens elektroniska kontrollfunktion stangs av. Denna Funktion ar till hjalp i samband med rengöring av Produkten.

For att aktivera den elektroniska Funktionen, igen uprepas operationen.

I det fall eventuella funktsstörningar uppSTAR skall den elektriska anslutningen kopplas ifran under minst 5 sekunder genom att kontakten dras ur, innan servicetjänst kontaktas. Om funktsstörmingen fortsätter, kontakta servicekontoret.

Modell med trycknappspanl med 5 tangenter

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. ON/OFF-tangen for belysning (Lysdiod L1 ar tand)
T2. OFF-tangent - Tangent for val utsugningshastigkeit (effect) 1 (Lysdiod L2 ar tand)
T3. Tangent for val av utsugningshastighet (effekt) 2 (Lysdiod L2+L3 ar tanda)
T4. Tangent for val av utsugningshastighet (effekt) 3 (Lysdiod L2+L3+L4 ar tanda)
T5. Tangent for val av den intensiva utsugningshestigheten (effekten) (Lysioderna L2+L3+L4 ar tanda+ Lysdiod L5 blinkar) - Funktionstid 5 minutes - varefter fläkten automatiskt gär over till utsugningshestigkeit (effekt) 2.

Tidsinstäldd avstängning av fläkten (Lysdioderna blinkar): Genom att trycka ned tangenten for den utsugingshastigkeit (effekt) som fungerar for tilfället en anderegang under mer an 2 sekunder aktiveras tidsinställungen av avstängninger av fläkten (OFF).

Foljande avstängingstider ar disponbla:

Utsuginshastighet (effect) 1:20 minuter

Utsugningshastighet (effekt) 2:15 minute

Utsugningshastighet (effect) 3: 10 minuter

Intensiv utsugningshastighet (effekt): 5 minuter

Signal for filtrons mattning

Fläkten är utrustad med en Funktion som med jämna mellanrum indikerar när filtren är igengrodda och kraver unterhalb.

Signal for fetffiltrets mattning: när flakten ar avstang (OFF) tänds samtiga Lysdioder for utsugningshestigheterna (effekterna) under 40 sekunder.

Signal for det aktiva kolftilrets mättning: nar fläkten ar avständg OFF) blinkar samtiga Lysdioder for utsugningshestigheterna (effekterna) under 40 sekunder.

Aktivering av det aktiva kolftilretts signal for mätting: Vanligtvis ar Funktionen som signalerar att det aktiva kolftilret kraver unterhalb avaktiverad (OFF). Gör på foljende satt for att aktivera Funktionen: stäng av fläkten (OFF) och tryck ned tangenterna T3 och T5 samtidigt under mer ø an 3 sekunder, Lysdioderna L3 och L5 böjar blinka.

Upprepaforfarandetforattavaktivera Funktionen, LysdiodernaL3ochL5borjarlysa med fast ske.

Reset av signalen for filtrns mättning:

Tryck ned tangenten T2 under mer än 2 sekunder när fläkten är i Funktion (ON), samtiga Lysdioder tänds under en kort stund.

OBS: om sökravs ar skall forfarandet upprepas i det fall bada signalerna (fettfilter och aktivt kofilter) ar aktiverade.

Underhäll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 10a-20

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gäng i帽子en (eller när indikatorn for filtres mättning - om sādan finns på er modell - anger att detta är nödvändigt), med ett milt rengöringsmedel, für hand ell er diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfārgas utan att detta på nagot sätt paverkar filtres uppsningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 19

Kolfiltret fangar upp obehagiga odorer som uppstar i samband med matlageningen.

Kolfitret mattas after en mer aller minde lang tidsperiod beroende p i vilen utstracknng flakten anvands, pa typen av matlagning och hur regelbundet fetffiltren rengors. Det ar under alla handelseer nodvändigt att ersatta kofilterpatronen minst var 4 manad (eller när indikatorn for filtres mttning - om sādan finns pa er modell anger att delta ar nodvändigt). Filtret kan INTE rengoras ell ateranvandas.

Runda Kolfilter

Applicera ett filter på varje sida for att tacka motorflakthjulets bada skyddsgaller och vrid dem direfter medurs.

Vid nedmontering vrider man filret moturs.

Byte av Lampor

Fig. 22

Fläkten är utrustad med ett belynsningssystem som bygger på lysdiodsteknologi.

Lysioderna garanterar optimal belysning, uptill 10 ganger langre livslangd jamfort med konventionella lampor och mojiggor en energibesparing pa 90% .

Kontakta den auktoriserade reservdelsaterforsäljaren vid byte av lampor.

Kullfilter (kun med resirkulering av luften)

Fig. 19
