TOP IXBL/A/60 - Keittiön liesituuletin ELICA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	ELICA
Malli	TOP IXBL/A/60
Leveys	60 cm
Sähkönsyöttö	220-240 V ~ 50 Hz
Ohjaustyyppi	Kosketus (6 painiketta tai 5 kosketusta versiosta riippuen)
Nopeuksien määrä	3 nopeutta + teho (5 minuuttia)
Valaistus	LED, vaihto valtuutetussa huollossa
Rasvasuodatin	Metallinen, konepestävä (joka kuukausi)
Hiilisuodatin	Vaihdettava 4 kuukauden välein (kiertoilma)
Poistojärjestelmä	Poisto (ulkos) tai suodattava (kiertoilma)
Minimietäisyys liedestä	45 cm (sähköliesi) / 50 cm (kaasuliesi)
Viivästetty pysäytys	Kyllä (20/15/10/5 minuuttia nopeudesta riippuen)
Suodattimien kylläisyyden merkkivalo	Kyllä (rasva ja hiili)
Turvallisuus	Irrota pistoke ennen huoltoa, yli 8-vuotiaiden lasten käyttö valvonnassa

Usein kysytyt kysymykset - TOP IXBL/A/60 ELICA

Kuinka puhdistaa liesituuletin TOP IXBL/A/60?

Liesituulettimen puhdistamiseen käytä yksinomaan kosteaa liinaa ja neutraalia nestemäistä pesuainetta. Vältä hankaavia aineita ja alkoholia. Rasvasuodatin on puhdistettava kerran kuukaudessa käsin tai astianpesukoneessa matalassa lämpötilassa ja nopealla ohjelmalla.

Kuinka vaihtaa hiilisuodatin?

Aktiivihiilisuodatinta käytetään vain kiertoilma-asennuksessa. Sitä ei voi puhdistaa; se on vaihdettava enintään 4 kuukauden välein. Vaihtaaksesi, kierrä suodatinta vastapäivään irrottaaksesi, ja asenna uusi kiertämällä myötäpäivään.

Mitä tehdä, jos kosketuspainikkeet eivät toimi?

Irrota liesituuletin sähköverkosta noin 5 sekunniksi, ja kytke se takaisin. Jos ongelma jatkuu, ota yhteys asianmukaiseen huoltopalveluun.

Mikä on minimietäisyys liesituulettimen ja keittotason välillä?

Minimietäisyys astioiden tukipinnan ja liesituulettimen alimman osan välillä on 45 cm sähköliesille ja 50 cm kaasu- tai yhdistelmäliesille. Jos keittotason ohjeet määrittävät suuremman etäisyyden, noudata sitä.

Kuinka aktivoida hiilisuodattimen kylläisyyshälytys?

Hälytys on normaalisti pois päältä. Ota se käyttöön sammuttamalla liesituuletin (OFF), ja paina sitten samanaikaisesti T3 ja T5-painikkeita yli 3 sekunnin ajan. LEDit L3 ja L5 vilkkuvat vahvistaakseen aktivoinnin. Toista toiminto poistaaksesi hälytyksen.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos käytät liesituuletinta poistomuodossa (ulospuhallus), hiilisuodatinta ei tarvita ja se on poistettava. Suodatusmuodossa (kiertoilma) hiilisuodatin on välttämätön ilman hajunpoistoon.

Kuinka nollata suodattimien kylläisyysilmaisin?

Puhdistuksen tai suodattimien vaihdon jälkeen kytke liesituuletin päälle (ON), ja paina sitten OFF (T2)-painiketta yli 2 sekunnin ajan. Kaikki LEDit syttyvät hetkellisesti vahvistaen nollauksen.

Voiko käyttäjä vaihtaa LED-lamput?

Ei, LED-lamppujen vaihto on suoritettava valtuutetussa huoltokeskuksessa turvallisuuden ja yhteensopivuuden varmistamiseksi. Ota yhteys jälkimyyntipalveluun.

Voidaanko liesituuletin asentaa sekä poisto- että suodatusversiona?

Kyllä, liesituuletin on suunniteltu molempiin tiloihin. Poistomuodossa höyryt johdetaan ulos kanavan kautta (ei sisälly toimitukseen). Suodatusmuodossa on asennettava aktiivihiilisuodatin ilman kierrättämiseksi huoneeseen.

Mitä tehdä liesituulettimen toimintahäiriön sattuessa?

Tarkista ensin sähkönsyöttö ja sulakkeet. Irrota liesituuletin 5 sekunniksi ja kytke se takaisin. Jos ongelma jatkuu, älä yritä korjata itse; ota yhteys asianmukaiseen huoltopalveluun.

KÄYTTÖOHJE TOP IXBL/A/60 ELICA

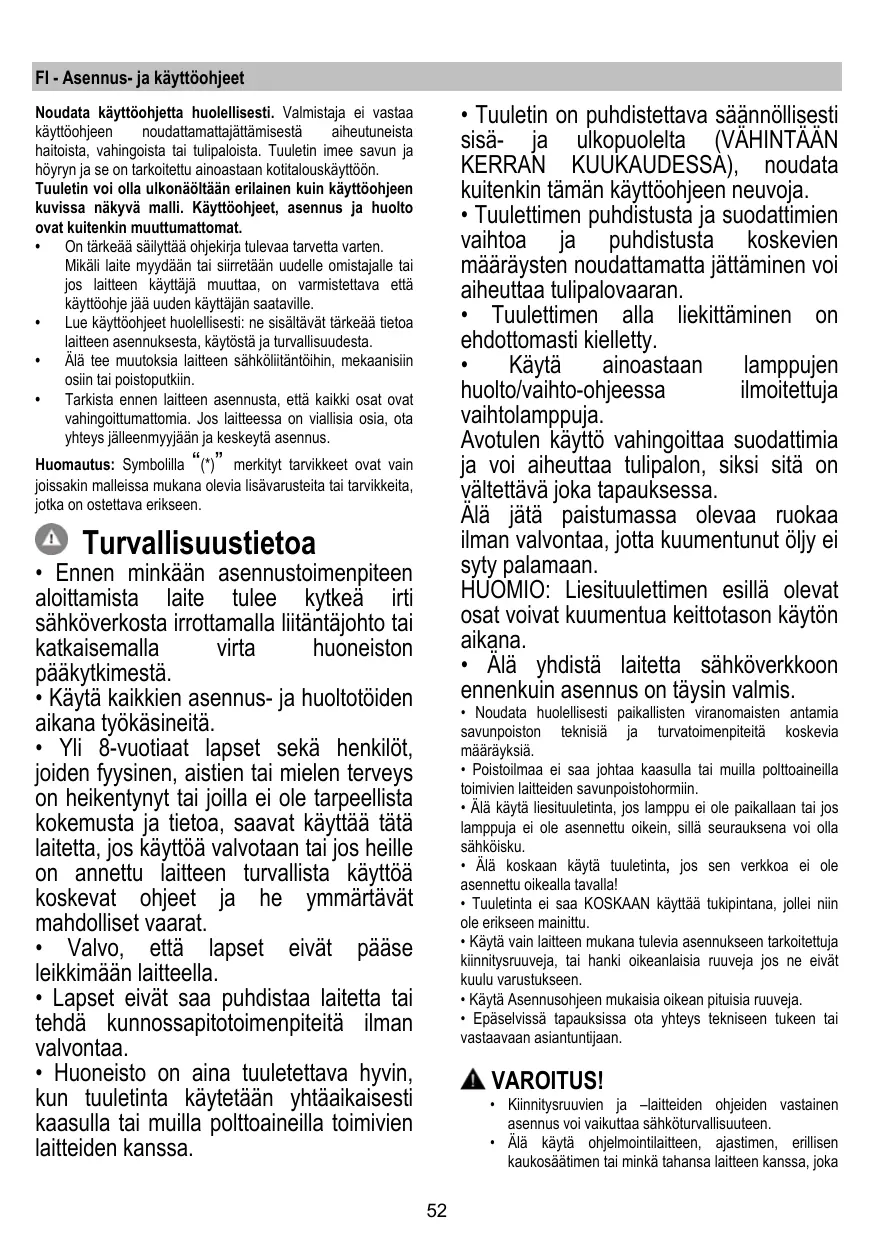

FI - Asennus- ja käytöhjeet

Noudata käytöhjetta huolellisesti. Valmistaja ei vastaa käytöhjeen noudattamattajättämisetä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn ja se on tarkoitetu ainoastaan kotitalouskäytöön.

Tuuletin voi olla ulkonaöltäan erilainen kuin käyttoehjeen kuvissa nakyvä malli. Käyttoehjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tarkea sailyttaohjekirja tulevaarvatte varten. Mikali laite myddaan tai siirretaan uudelle omistajalle tai jos laitteen kayttaja muuttaa, on varmistettava etta kayttoohe ja auden kayttajan saataville.
• Lue käytööhjeet huolellisesti: ne sisälätvät tärkeä tietoa laitteen asennuksesta, käytõsta ja turvallisuudesta.
• Alä tee muutoksia laitteen sähkölitäntöihin, mekaanisiin osiin tai poistoputkiin.
  Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattomia. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjän ja keskeytä asennus.

Huomautus: Symbolilla (^*) merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisavarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sahköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkasineita.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttaa tata laitetta, jos käyttoa valvotaan taiJos heille on annettu laitteen turvallista käyttoa koskevat ohjeet ja he ymmärṭāvāt mahdolliset vaarat.
• Valvo, etta lapset eivat päase leikkimään laitteella.

• Lapsed eivat saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteita ilman valvontaa.
  Huoneisto on aina tuuletettava hyvin, kun tuuletinta kaytetaa yhtaaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa.

• Tuuletin on puhdistettava säännöllisetisisä- ja ulkopuolelta (VAHINTÄAN KERRAN KUUKAUESSA), noudata kuitenkin tämän käytöohjeen neuvoja.

• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettinen alla liekittäminen on ehdottomasti kielletty.
  Käytä ainoastaan lamppujen
  huolto/vaitho-ohjeessa ilmoitettuja
  vaihtolamppuja.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on valtettä joka tapauksessa.

Alä jatpaistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut oljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuimentua keittotason kayton aikana.

• Älä yhdistä laitetta sahköverkkoon ennenkuin asennus on tãysin valmis.

• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteitä koskevia märäyksiä.

• Poistoilmaa ei saa johtaa kausulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Alä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennetu oikein, sillä seurauksena voi olla sähköisku.
• Alä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennetu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttaa tukipintana, jollei nin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
  Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epaselvissä tapaoksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.
• Alä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosaätimen tai minkä tahansa laitteen kanssa, joka

aktivoituu automaattisesti.

Tämä laite on valmistetu EU-direktivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamällä laitteen asianmukaisesti käytäja voi ehkäistä mahdollisetympräristolle ja ihmisten terveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirojsta lorytvamerkki ilmoittaa,ettutotettaei saa kasilellalousujatteenajttae se on toimitettava sahko- ja elektronisten laitteiden kierratyspisteeseen.Laite on havitettavapaikallisten jatteenkasittelysaannosten mukaisesti.Jos tarvitsetisatietoja laitteen kasittelysta,palautuksesta ji kerratyksesta,ota yhteys paikallisen viranomaseinen,jatehuoltoon tai liikkeeseen jostuote on ostetu.

Laitteisto suunnilelttu, testatu ja valmistetu seuraavien standardien mukaisesti:

• Turvallius: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Suoritskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttoa varten ymparistovaukutsten vahentämiseksi: Kytke liesikupu paälle miniminopeudelle, kun aloitat kypsentamisen, ja pida sita paälla mutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/ja nopeutta/nopeuksia vain erityistarpeessa. Vailha aktivihiisuluodatin/-suodattimet, kun haluat sailyttä hyvän hajugenpointehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat sailyttä hyvän rasvansuodatustehokkuuden. Käytä tassoppaassa anetun kanavointijärestelmän maksilmäpitttae tohokkuuden parantamiseksi ja melun vahentämiseksi.

Käytto

Tuuletin on tarkoitettu kaytettavaksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisailmaa kierrattäen.

Imurimali

Höryr poistuu ulos liitoslaippaan kiinnityn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kui liitosrengas.

HUOMIO!

Liītā liesituuletin poistoputkiin sekā seinān poistoaukkoihin, joiden halkaisija on yhtā suuri kuin ilman ulostuloaukossa (liitāntäliaipassa).

Halkaisijaltaan pienempien poistopukien ja seinan poistoaukkojen kaytto aiheuttaa imutehon pientymista ja meluisuuden huomattavan lisayksen.

Kielädytaän siten kaikesta vastuusta kyseissaa tapaukssaa.

! Käytä mahdollisimman lyhäät putkae.
! Käytä putkea, jossa on mahdollisimman vahan mutkia (max taivutus: 90^ )
! Alä tee suuria muutoksia putkiston alueella.

Suodattava mali

Suodatetusta ilmasta poistuu rasa ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuletinta käytetään tassā toimtamallissa, sihen on asennettava aktiivihili lisäuodatinjärestelma.

Asennus

Lieden keittotason tupikinnan ja keittiotuulettimen alimman osan valinen minimietäisyys on oltava vähintään 45cm sahköliesien osalta ja 50cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytöohjeissa vaaditaan suurempi etäisyys, on se otettava huomion.

Sähkölläntä

Verkon jännitteen on oltava sama kuin tuulettinen sisäpuolella olevassa typpikilvessä ilmoitettu jännite. Joslaiteessa on pistoke, liiṭu tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sjaitsee sellaisessa paikassa, etta siihen paäsee kasksi myos asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkoon) tai pistoke ei ole sellaisessa paikassa etta siihen paäsee kasksi myos asennuksen jälkeen, käytä normien mukaista kaksinapaisa katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sähköverkosta,Jos ylijännite kategorion on III, asennussäantöjen mukaisesti.

HUOMIO!

Tarkista aina, etta verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistat tuulettinen sahkoverkloon ja tarkistat etta se toimii oikein.

Tuulettimessa on erityinen sahkjoho; sos johto rikkoutuu, pyyda uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

• Tarkista etta hankittu laite mahtuu salle varattuun paikkaan.

• Irrota aktivihiisuodatin/aktivihiisuodattimet jos ne kuuluvat varustukseen (katso myös niītā koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käytää suodatinversiona.

• Tarkista, etta tuulettimen sisallä ei ole (kuljetuksesta johtuen) pakkaumateriaialia (esimerkiki ruuveja, takuupapereita tmis sisaltävi kirjekuoria). Jos sellaisia on, ota ne pois ja sälytä ne.

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnytystulpat. On kutenkin välttamätontä kutsua asiantuntija tarkistamaan materiaialien sopivuus seinä- ja kattomalliin. Seinan/katon on oltava riittävän tukeva kestaakseen tuulettimen painon.

Toiminta

Ohjaustaulu kuudella painikkeella

Tuulettinen toimintojen valitsemiseen riittä koskettimien hipaisu.

ON/OFF valokatkaisija

Intensivisen nopeuden valitsin (imuteho) - kesto 5 minuuttia: tuuletin tallentaa tämän tehon ja palaa aiemmin saadetylle teholle 5 minuutin kuluttua.

Korkeimman nopeuden valitsin (imiteho)

Keskitason nopeuden valitsin (imuteho) - kun tamā valo vilkkuu, on hiilusuodatin pestāvā tai vailhettava. Tamā merkkivalo ei yleensä ole toiminnassa, sammuta laitteen virta merkkivalon aktivoimiseksi painamalla 3 sekuntia nappäintā 0. Paina sen jälkeen yhtäaikaisesti nappäimiä 1 ja 2 kolme sekuntia, ensin vilkkuu ainoastaan nappäin 1, sen jälkeen vilkkuvat nappäimet 1 ja 2 aktivoinnin merkiki. Toista toiminto merkkivalon sammuttamiseksi, ensin vilkkuvat nappäimet 1 ja 2, sen jälkeen vilkkuu ainoastaan nappäin 1 disaktivoinnin merkiki..

Alhaisen nopeuden valitsin (imuteho)-rasvasuodattimet on pestävä, kun tamä valo vilkkuu.

Moottorin OFF painike (stand by) - Virran katkaisu - Suodattimien pesun/vaihdon merkkivalon säö. MOOTTORIN OFF painike

Paina lyhyesti ja sammuta moottori. SUODATTIMIEN SÄADÖN MERKKIVALO.

Kun suodattimet on huollettu, paina nappänta tuulettimen ollessa käynnissä kunnes kuuluu merkkiäni. Vilkkuva led 1 (rasvasuodatin) tai 2 (hilisuodatin) lakkaa vilkkumasta.

VIRRAN KATKAISEMINEN

Paina nappäintä 3 sekuntia, tuulettimen ohjauksen virta katkeaa.

Tämä toiminto voi olla hyödyllinen laitteen puhdistuksen aikana.

Virran saa uudestaan pälle toistamalla aiemman toiminnon.

Ennen kuin otat yhteyttä tekiseen tukeen mahdollisten toimintahairiöden yhteydessa katkaise laitteesta virta vähintaan 5 sekunnin ajaksi vetamällä toppelse irti seinastä ja kytke virta uudestaan paallee. Jos laite ei viel toimi, ota yhteys tekiseen tukeen.

5 koskettimen nappaimistolla toimiva malli

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. ON/OFF valopainike (Led L1 valo palaa)
T2. OFF painike - Imunopeuden (tehon) 1 valitsin (Led L2 valo palaa)
T3. Immunopeuden (tehon) 2 valitsin (Led L2+L3 valo palaa)
T4. Imunopeuden (tehon) 3 valitsin (Led L2+L3+L4 valo palaa)
T5. Intensiivisen imunopeuden (tehon) valitsin (Led L2+L3+L4 valor palaa + Led L5 vilkkuu) - kesto 5 minuuttia - minkä jälkeen liesituuletin siirtyy automaattisesti imunopeuteen (tehoon) 2.

Liesituulettimen ajastetu virrankatkaisu (Led valot vilkkuvat):

Liesituulettmean voi sataa ajastetun virrankatkaisun (OFF) painamalla uudestaan yi 2 sekuntia sillahetkella aktivisena olevaa imunopeuden (tehon) painiketta.

Käytettävissä olevat ajastetun virrankatkaisun ajat ovat seuraavat:

Imunopeus (teho) 1: 20 minuuttia

Imunopeus (teho) 2: 15 minuuttia

Imunopeus (teho) 3: 10 minuuttia

Intensivinen imunopeus (teho): 5 minuuttia

Suodattimien vaihtotarpeen halytys

Liesituuletin on varustetu toiminnolla, joka ilmoittaa käytäjälle sānnollisin valiajoin suodattimien vaihto- ja huoltotarpeesta.

Rasvasuodattimen vaihtotarpeen halytys: Liesituulettimen ollessa sammutettuna (OFF), kaikki imunopeuden (tehon) Led valot palavat 40 sekuntia.

Aktiivihilisuodattimen vaihtotarpeen halytys: Liesituulettimen ollessa sammutettuna (OFF), kaikki imunopeuden (tehon) Led valot palavat 40 sekuntia.

Aktiivihiisuodattimen vaihtotarpeen halytyksen aktivointi: halytys ei tavallisesti ole aktivoitu, sen aktivoimiseksi sammuta liesituuletin (OFF) ja paina yhtaaikaisesti nappaimi T3 ja T5 yli 3 sekuntia, Led

valot L3 ja L5 alkavat vilkua.

Hälytys otetaan pois päältä toistamalla toiminto, Led valot L3 ja L5 sytyvät.

Suodattimien vaihtotarpeen hälytyksen resetointi:

Liesituulettinen ollesa käynnissä (ON) paina nappäntä T2 yli 2 sekuntia, kaikkä Led valot sytyvät vähäksi aikaa.

Huomio:Jos tarpeen toista toiminto, jos molemmat vaihtotarpeen haltykset (rasvasuodatin ja aktiivhiilisuodatin) ovat aktiivisia.

Huolto

Puhdistus

Puhdistusta varten käyt YKSINOMAAN neutraaleihin

pesuaineisiin kostutettua liinaa. ALA KAYTA

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Välta hankaavien tuotteiden käytöa. ALÄ KAYTA

ALKOHOLIA!

Rasvasuodatin

Kuvat 10a-20

Sepidatttruanlaitosta syntyvat rasvahiukkaset.

Rasvasuodatin on puhistettava kerran kukaudessa ( tai kun suodattimien kyllästyksen merkkijarjestelma ilmoittaa puhistuksen tarpeesta - jos laitteessa on tämä jarjestelma), miedolla pesuaineella, kasin tai asiianpesukoneessa alhaisella lampötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodastutehoon millaan ravalla.

Rasvasuodatirrotetaan vetamalla jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiosa)

Kuva 19

Imee ruoanlaitosta aiheutuvat epamiellyttavt Hajut.

Hiilisuodatn kyllästyy ajanjaksossa, jonka pitus riippuu keittotason käytötaboista ja rasvasuodattimen puhistuksen säännollisyddsta. Joka tapauksessa kasetti tulee vaittaa joka neljäs kukausi (tai kun duosattimien kylläystmistä osoittava järestelmä - mikäli olemassa omistettavassa mallissa - osoittaa vaidhon tarpeellisuuden)

Sita El voi pestä eikä käyttaa uudestaan

Pyörea hiilisuodatin

Laita suodattimia yksi molemmille puolille molempien moottorin suojaverkkojen paalle, kierra sen jalkeen myotapäivään.

Suodattimet irrotetaan kiertamalla vastapäivän.

Lamppujen vaihto

Kuva 22

Tuulettimessa on LED tekologiaan perustuvalaistusjarjestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Jos lamppu on vaihettava, ota yhteys valtuutetuun huoltoliikkeeseen.
