Tipo de produto	Exaustor
Marca	ELICA
Modelo	TOP IXBL/A/60
Largura	60 cm
Alimentação elétrica	220-240 V ~ 50 Hz
Tipo de comando	Tátil (6 botões ou 5 teclas conforme versão)
Número de velocidades	3 velocidades + intensiva (5 minutos)
Iluminação	LED, substituição por serviço autorizado
Filtro de gordura	Metálico, lavável em máquina de lavar louça (mensalmente)
Filtro de carvão	Substituir a cada 4 meses (versão recirculação)
Sistema de evacuação	Aspirante (exterior) ou filtrante (recirculação)
Distância mínima da placa	45 cm (elétrica) / 50 cm (gás)
Desligamento temporizado	Sim (20/15/10/5 minutos conforme velocidade)
Indicador de saturação dos filtros	Sim (gordura e carvão)
Segurança	Desligar antes da manutenção, utilização por crianças >8 anos sob supervisão

Perguntas frequentes - TOP IXBL/A/60 ELICA

Como limpar o exaustor TOP IXBL/A/60?

Para limpar o exaustor, utilize exclusivamente um pano húmido com detergente líquido neutro. Evite produtos abrasivos e álcool. O filtro de gordura deve ser limpo uma vez por mês, à mão ou na máquina de lavar louça a baixa temperatura e ciclo rápido.

Como substituir o filtro de carvão?

O filtro de carvão ativado é utilizado apenas na versão de recirculação. Não pode ser limpo; deve ser substituído a cada 4 meses no máximo. Para mudá-lo, rode o filtro no sentido anti-horário para desmontar e instale o novo rodando no sentido horário.

O que fazer se os botões táteis não responderem?

Desligue o exaustor da alimentação elétrica por cerca de 5 segundos e volte a ligar. Se o problema persistir, contacte o serviço de reparação competente.

Qual é a distância mínima entre o exaustor e a placa de cozinha?

A distância mínima entre a superfície de apoio dos recipientes e a parte mais baixa do exaustor é de 45 cm para fogões elétricos e de 50 cm para fogões a gás ou mistos. Se as instruções da placa especificarem uma distância superior, respeite essa.

Como ativar o alarme de saturação do filtro de carvão?

O alarme está normalmente desativado. Para ativá-lo, desligue o exaustor (OFF) e prima simultaneamente as teclas T3 e T5 durante mais de 3 segundos. Os LEDs L3 e L5 piscam para confirmar a ativação. Repita a operação para desativar.

Posso usar o exaustor sem filtro de carvão?

Sim, se utilizar o exaustor na versão aspiradora (evacuação exterior), o filtro de carvão não é necessário e deve ser retirado. Na versão filtrante (recirculação), o filtro de carvão é indispensável para desodorizar o ar.

Como redefinir o indicador de saturação dos filtros?

Depois de limpar ou substituir os filtros, ligue o exaustor (ON) e prima a tecla OFF (T2) durante mais de 2 segundos. Todos os LEDs acendem brevemente para confirmar a redefinição.

As lâmpadas LED podem ser substituídas pelo utilizador?

Não, a substituição das lâmpadas LED deve ser efetuada por um centro de serviço autorizado para garantir segurança e compatibilidade. Contacte o serviço pós-venda.

O exaustor pode ser instalado nas versões aspiradora e filtrante?

Sim, o exaustor foi concebido para ambos os modos. Na versão aspiradora, os vapores são evacuados para o exterior através de um duto (não fornecido). Na versão filtrante, deve ser instalado um filtro de carvão ativado para recircular o ar na divisão.

O que fazer em caso de avaria do exaustor?

Verifique primeiro a alimentação elétrica e os fusíveis. Desligue o exaustor durante 5 segundos e volte a ligar. Se o problema persistir, não tente reparar sozinho; contacte o serviço de reparação competente.

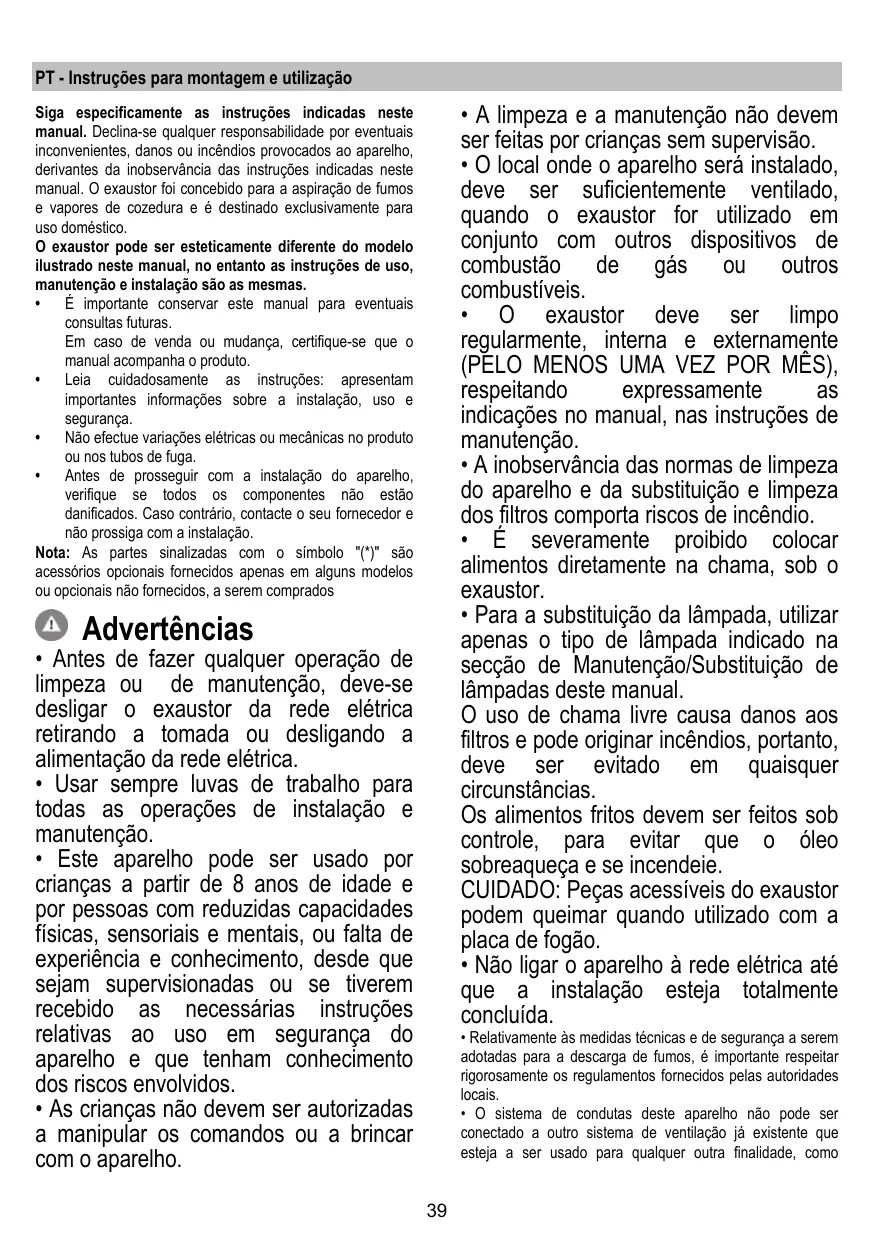

MANUAL DE UTILIZADOR TOP IXBL/A/60 ELICA

Siga specifically as instruções indicadas neste manual. Declina-se qualquer responsabilitadper eventuais inconvenrientes, danos ou incênhosprovocados ao aparelho, derivantes da inobservência das instruções indicadas在这ene manual. O exaustor foi concebido para a aspiração de fumos e vapeores de cozedura e é destinado exclusivamente para uso dométrico.

O exaustor pode ser estetricamente差别do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.

• É importante conservar este manual para eventuais consultas futuras.
  Em caso de vendao ou mudanca, certifique-se que o manual acompanha o produits.
• Leia preocupadasamente as instruções: apareceras: fazer parte do meuignon, como a coisa que eu quise fazer.
• Não efectue variações eletricas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário,��e o seu fornecedor e não prossiga com a instalação.

Note: As partes sinalizadas com o símbolo " (*) " são acessórios.optionais fornecidos apenas em algumas modelos ou optionais não fornecidos, a serem comprados

Advertências

• Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exaustor da rede elética retirando a tomada ou desligando a alimentacao da rede elética.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparelho pode ser Usedo por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades ficas, sensoriais e mentalais, ou falta de experiência e conheicao, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurar do aparelho e que tenham conheicao dos ricos envolvidos.

• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em acontecido com outros dispositivos de combustão de gas ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparecido e da substituição e limpeza dos filtros compora riscos de incência.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.
  O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstancias.
  Os alimentos fritos devem ser feitos sob controle, para fazer que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças acessveis do exaustor podem queimar quando utilizes com a placar de fogão.
• Não ligar o aparecido à redeétrica às que a instalação está a totalmente conclusão.
• Relativamente às medidas tínicas e de segurar a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conduitas deste aparecido não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser usado para qualquer outras finalidade, como

descarga de fimos de aparehos a gás ou outros combustíveis.

• Não utilizes ou除去 o exaustor sem lampadas corretamente montadas, devo ao possivel risco de Choques eletricos.
• Nunca utiliser o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como una superficie de apoyo, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comparou o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulgar um centro de assistência autorizada ou técnico qualificado.

ATENÇAO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos electrolycos.
• Não utilizes com um programador, temporizador, telecomando分开 ou qualquer除外 dispositivo que se ativa automaticamente.

Esteaporee 2012/19/EC sobre Residuos de equipamento eletrico e eletronico (REEE).

Ao garantir a eliminacao adequada deste produits, está aaabdar a evacitar potenciais consequencias negativas para oambiente e para a saude Pública, que poderiam derivar de ummanuseamento de dispersao inadequada deste produits.

O síbolo —— no produits ou nos documents que acompanham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrário,deferá ser depositado no respectivo centro de recolha para a reciclagem de equipoamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de deserdimentos.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despertiços domesticos ou a loja onde adquiriu ou produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una'utilisation correta, de modo a reduzir o impacto ambiental:

LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcao por mais eles minutos antes ter terminado. Augente a velocidade sente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtro(s) a carvalo quando necessario, para manter uma boa eficciencia na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficciencia. Use o diametro maximalo doSYSTEMA de conduitas indicado ntheste manual para optimizar a eficencia e minimizar o ruido.

Uso

O exhaustor é fabricado para ser utilizes na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.

Versão evacuação para o exterior Os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

ATENÇAO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.

ATENÇAO!

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuicao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com complemento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possible de curvas (ángulo máximo da curva: 90^ ).
! Evitar alteracoes dratasicas da sequao do tubo (diametro).

Versão recirculacao

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adiconal à base de carvo衡阳ado.

Instalacao

A distência minima entre a superficie de suporte dos recipientes sobre o fogo e a parte mais baixa do exaustor não deve ser inferior a 45cm no caso de fogõesétricos e 50cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta指示ação.

Conexão eletrica

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona accesivel, mesmo deposito da instalacao. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontraruma zona accesivel, mesmo deposito da instalacao, aplicar um interruptor bipolar, em conformidade com a norma que asseguire a desconexão completeness da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalacao.

ATENÇAÖ!

Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifacar o seu funciona, e verificar se o cabo de rede está montado corretoamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao服务于 assistência Tecnica.

Montagem

Antes de.iniciar a instalacao:

• Verficar que o produits adquirido tem as dimensoes adequadas para a area escolhida de instalacao.
• Tirar o/s filtró/s de carvão ativado (*) se fornecidos (ver también o parágrafo relativo). Este/s devem ser remontado/s somente caso se deseje utilizes o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos (), garantias () etc.). Caso Hajá, tirar e conservar.

O exaustor é fornecido combuchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Funcimiento

Para seleccionar as funções da coífa boa tocar os comandos.

Tecla ON/OFF luz

Tecla de seleção velocidade (potência de aspiração) intensiva - duração 5 Minutes: a coifa programa está potência e no fim dos 5关键时刻 para a programação anterior.

Tecla de seleção velocidade (potência de aspiração) alta

Tecla de seleção velocidade (potência de aspiração) média – quando lampeja indica a necessidade de lavar ou substituir o FILTER de carvão Activado. Esta sinalização normalmente está desactivada, para ativar a sinalização, excluiar a electrónica pressionando por 3 segundos a tecla 0.

Successamente, pressionar contemporaneamente as teclas 1 e 2 por 3 segundos ao inico piscaraapanasuma tecla "1a seguir ambas 1e 2 para indicar a ativacao. Repita a operationao para desativar a sinalização, antes piscarao as teclas 1 e 2 entao piscaraapanas a tecla 1 para indicar a desativacao.

Tecla de seleção velocidade (potência de aspiração) baixa - quando lampeja indica a necessita de lavar o FILTER gorduras.

Tecla OFF motor (stand by) - Exclusao da Electrónica - Reset - sinaliza lavagem/substitucao filtros.

OFF MOTOR

Pressionar brevemente para desigar o motor. RESET SINALIZACAO FILTROS

Quando acesa a coifa,(before de haver executado a manutenção dos filtros, pressione a teça até que se ouça um sinai acústico. O led lampejante 1 (filtró de gordura) ou 2 (filtrde carvo) para de piscar.

EXCLUSÃO DA ELECTRONICA

Para reinserir a electrónica bastardá repetir a operação.

Se o exaustor não funciona correctamente, retiring a ficha para desigá-lo por um breve periodo da rede elétrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servço de assistência técnica. Se o problema de acontecimiento persistir, contacte o service de assistência.

Modelo com botoira com 5 teclas

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Tecla ON/OFF luzes (Led L1 aceso)
T2. Tecla OFF - Tecla de seleção da velocidade (potência) de aspiração 1 (Led L2 acesso)
T3. Tecla de seleção da velocidade (potência) de aspiração 2 (Led L2+L3 acemos)
T4. Tecla de seleção da velocidade (potência) de aspiração 3 (Led L2+L3+L4 acemos)
T5. Tecla de seleção da velocidade (potência) de aspiração intensiva (Led L2+L3+L4 acessos + Led L5 piscando) - duração de 5 minutos - antes o qual o exaustor returna automaticamente para a velocidade (potência) de aspiração 2.

Desligamento programado do exaustor (Led piscando):

É possible programar o desligamento automatico do exaustor (OFF) pressionando novamente por mais de 2 segundos na tecla da velocidade (potência) de aspiração que está ativa no momento.
Os tempos de desligamento automatico disponible, são:
Velocidade (potencia) de aspiracao 1:20 minutos
Velocidade (potencia) de aspiracao 2: 15 minutos
Velocidade (potencia) de aspiracao 3:10 minutos
Velocidade (potência) de aspiração intensiva: 5 minutos

Indicator de saturação do filtró

O exhaustor é equipado com uma funcção que, em intervalos regulares, alerto ou Usuário quando os filtros são saturados e seja necessário realizar a manutenção.

Indicador de saturação do filtró de gordura: Com o exaustor desligado (OFF), todos os Leds das velocidades (potência) de aspiração se acendem com luzes fixas por 40 segundos.

Indicador de saturação FILTER de carvão ativado : Com o exaustor desligado (OFF) todos os Leds das velocidades (potência) de aspiração piscam por 40 segundos.

Ativação do indicator de saturação do filtró de carvão ativado: esta funciona e normalmente desativada, para ativá-la desigur o exaustor (OFF) e pressionar contemporaneamente as teclas T3 e T5 por mais de 3 segundos, os LEDs T3 e T5 podem a piscar.

Para desativar, repetir a operation. Os LEDs T3 e T5 se acendem com Luzes fixas.

Reset do indicator deaturação dos filtros:

Com o exaustor ligado (ON), pressionar a tecla T2 por mais de 2 segundos, todos os LEDs acendem-se brevamente.

Nota: Se necessário, repetir a operação em casoiros indicadores (filtro de gordura e filtro de carvalo ativado) estejam ativos.

Manutenção

Limpeza

Capta as particulas de gordura provenrientes da cozedura. O Filtrto de gordura deve ser limpo uma vez por mês (ou quando o Sistema de indentação da saturação dos filtros - se previsto no modelo adequirido - indicar esta necessidade), com detergentes não agressivos. O filtrto pode ser lavado manualmente ou em boa, de lavar louça a baixas temperatas e com ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens na性强ina da louça,mas suas caracteristicas de filtracao não se alteram.

Para desmontar o fazer antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (so para a versão filtrante)

Fig. 19

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação doimento de carvão activado se verifica après um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza doimento de gorduras.Em todo caso, é necessário substituir o cartucho no maior cada 4 mezes (ou quando o Sistema de indicação daaturação dosismiros -se previsto no Modelo que se possui -indicar esta necessidade).

Não pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grehas de protecao do impulsor do motor,(before disso vire a pega no sentido dos ponteiros dos relógios.

Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.

Substituição das lampadas

Fig. 22

A coifa é dotada de umsystema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energiaétrica.

Para a substituição das lampadas, contatar o centro de serviços autorizados de peças de reposicao.
