TOP IXBL/A/60 - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Produkto tipas	Gartraukis
Prekės ženklas	ELICA
Modelis	TOP IXBL/A/60
Plotis	60 cm
Maitinimo įtampa	220-240 V ~ 50 Hz
Valdymo tipas	Lietiminis (6 mygtukai arba 5 klavišai priklausomai nuo versijos)
Greičių skaičius	3 greičiai + intensyvus (5 minutes)
Apšvietimas	LED, keitimas tik įgaliotame servise
Riebalų filtras	Metalinis, plaunamas indaplovėje (kas mėnesį)
Anglies filtras	Keisti kas 4 mėnesius (recirkuliacijos versijoje)
Ištraukimo sistema	Ištraukiamoji (į lauką) arba filtruojamoji (recirkuliacija)
Minimalus atstumas nuo kaitlentės	45 cm (elektrinė) / 50 cm (dujinė)
Uždelstas išjungimas	Taip (20/15/10/5 minučių pagal greitį)
Filtrų prisotinimo indikatorius	Taip (riebalų ir anglies)
Sauga	Atjungti prieš valymą, vaikai nuo 8 metų gali naudoti tik prižiūrint

Dažnai užduodami klausimai - TOP IXBL/A/60 ELICA

Kaip išvalyti gartraukį TOP IXBL/A/60?

Valydami gartraukį, naudokite tik drėgną šluostę su neutraliu skystu plovikliu. Venkite abrazyvinių priemonių ir alkoholio. Riebalų filtrą reikia valyti kartą per mėnesį, rankomis arba indaplovėje žemoje temperatūroje ir greitu ciklu.

Kaip pakeisti anglies filtrą?

Aktyvuotos anglies filtras naudojamas tik recirkuliacijos versijoje. Jo negalima valyti; jį reikia pakeisti ne rečiau kaip kas 4 mėnesius. Norėdami pakeisti, pasukite filtrą prieš laikrodžio rodyklę, kad išimtumėte, tada įstatykite naują sukdami pagal laikrodžio rodyklę.

Ką daryti, jei lietiminiai mygtukai nebereaguoja?

Atjunkite gartraukį nuo elektros tinklo maždaug 5 sekundėms, tada vėl prijunkite. Jei problema išlieka, kreipkitės į kompetentingą remonto tarnybą.

Koks yra minimalus atstumas tarp gartraukio ir kaitlentės?

Minimalus atstumas tarp indų atraminio paviršiaus ir žemiausios gartraukio dalies yra 45 cm elektrinėms viryklėms ir 50 cm dujinėms arba mišrioms viryklėms. Jei kaitlentės instrukcijose nurodytas didesnis atstumas, laikykitės to.

Kaip įjungti anglies filtro prisotinimo signalą?

Signalas paprastai yra išjungtas. Norėdami jį įjungti, išjunkite gartraukį (OFF), tada vienu metu paspauskite T3 ir T5 mygtukus ilgiau nei 3 sekundes. LED lemputės L3 ir L5 mirksės, patvirtindamos įjungimą. Pakartokite veiksmą, kad išjungtumėte.

Ar galiu naudoti gartraukį be anglies filtro?

Taip, jei naudojate gartraukį ištraukimo versijoje (išmetimas į lauką), anglies filtras nereikalingas ir turi būti pašalintas. Filtravimo versijoje (recirkuliacija) anglies filtras yra būtinas oro dezodoravimui.

Kaip atstatyti filtrų prisotinimo indikatorių?

Išvalę ar pakeitę filtrus, įjunkite gartraukį (ON), tada paspauskite OFF (T2) mygtuką ilgiau nei 2 sekundes. Visos LED lemputės trumpai įsižiebs, patvirtindamos atstatymą.

Ar LED lemputes gali pakeisti naudotojas?

Ne, LED lempučių keitimą turi atlikti įgaliotas serviso centras, kad būtų užtikrintas saugumas ir suderinamumas. Kreipkitės į techninės priežiūros tarnybą.

Ar gartraukį galima įrengti tiek ištraukimo, tiek filtravimo versijoje?

Taip, gartraukis skirtas abiem režimams. Ištraukimo versijoje garai išmetami į lauką per ortakį (nepridedamas). Filtravimo versijoje turi būti sumontuotas aktyvuotos anglies filtras, kad oras būtų recirkuliuojamas patalpoje.

Ką daryti, jei gartraukis neveikia?

Pirmiausia patikrinkite elektros tiekimą ir saugiklius. Atjunkite gartraukį 5 sekundėms, tada vėl prijunkite. Jei problema išlieka, nemėginkite taisyti patys; kreipkitės į kompetentingą remonto tarnybą.

NAUDOJIMO INSTRUKCIJA TOP IXBL/A/60 ELICA

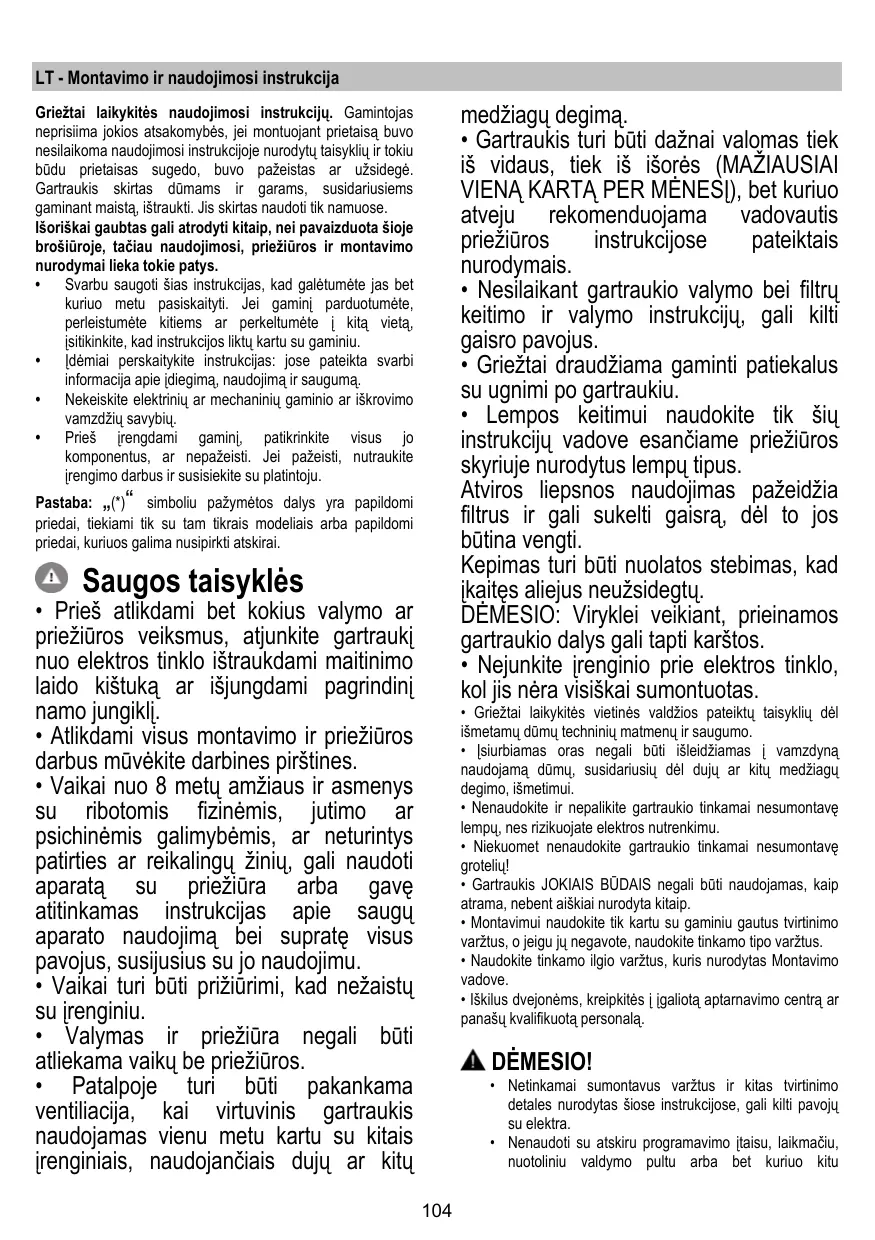

LT - Montavimo ir naudojimos instrukcija

Grieztai lakykites naudojimos instrukciju. Gamintojas neprisiima jokios atsakomybés, jei montuojant prietaisa buvo nesilaikoma naudojimos instrukcjoje nurodyt atsykiyir tokuì būdu prietaisas sugedo, buvo pažeistas ar uźsideg. Gartraukis skirtas dumams ir garams, susidariuisms gaminant maista, išraukti. Jis skirtas naudit tok nuamose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiuroje, taciau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

Svarbu saugoti sias instrukcjjas, kad galétuméte jas bet kuriuo metu pasiskaityti. Jei gamin' parduotuméte, perleistuméte kitiems ar/perkeltuméte i kitayiota, jsitikinkite, kad instrukcjisos liktu kartu su gaminiu.
- Idémiai perskaity kite instrukcjias: jose pateikta svarbi informacija apie idiegima, naudojima ir sauguma.
- Nekeiskite elektriniu ar mechaniniu gaminio ar iskrovimo vamzdziu savybiu.
- Pries iengdami gaminj, patikrinkite visus jo componentus, ar nepazeisti. Jei paazeisti, nutraukite iengimo darbus ir susisiekite su platintoju.

Pastaba: (^*) "simboliu pažymétos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

Pries atlikdami bet kokius valymo ar prieziuros veiksmus, atjunkite gartraukj nuo elektros tinklo iStraukdami maitinimo laido kiistuka ar isjungdami pagrindinj namojungikli.
- Atlikdami visus montavimo ir prieziūros darbus mūvěkite darbines pirstines.
- Vaikai nuo 8 metu amziaus ir asmenys su ribotomis fizinemis, jutimo ar psichinemis galimybemis, ar neturintys patirties ar reikalingu ziniu, gali naudoti aparata su prieziura arba gave atitinkamas instrukcijas apie saugu aparato naudojima bei suprata visus pavojus, susijusius su jo naudojimu.
- Vaikai turi buti prižūrimi, kad nežaistu su irenginiu.
- Valymas ir prieziura negali buti atliekama vaiku be prieziuros.
- Patalpoje turi buti pakankama ventiliacija, kai virtuvinis gartraukis naudiojas vienu metu kartu su kitais irenginiais, naudiojanicais duju ar kitu

medziagdegima.

• Gartraukis furi buti daznai valomas tiek is vidaus, tiek is i sores (MAZIAUSIAI VIENA KARTA PER MENESI), bet kuriou atveju rekomenduojama vadovautis prieziuros instrukcjose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrug keitimo ir valymo instrukciju, gali kilti gaisro pavojus.
  Grieztai draudziama gamintipatiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik siq instrukciju vadove esanciame prieziuros skyriije nurodytus lempu tipus.

Atviros liepsnos naudojimas pazeidzia filtrus ir gali sukelti gaisra, del to jos būtina vengti.

Kepimas turi buti nuolatos stebimas, kad ikaites aliejus neuzsidegtu.

DEMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karstos.

• Nejunkite jrenginio prie elektros tinklo, koljis nera visiskai sumontuotas.

Grieztai laikykites vietinés valdžios pateiktu taisykiu del ismetamu dumu techniniu matmenu ir saugumo.
- Isiurbiamasoras negali buti isleidziamas i vamzdyna naudojama dumu, susidariusiu del duju ar kitu medziagudegimo,ismetimui.
- Nenaudokite ir nepalikite gartraukio tinkamai nesumontave lempu, nes rizikuojate elektros nutrenkimu.
- Niekuomet nenaudokite gartraukio tinkamai nesumontave grotiliu!
- Gartraukis JOKIAIS BUDAIS negali buti naudojas, kaip atrama, nebent aiskiai nurodyta kitaip.
- Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varztus, o jeigu ju negave, naudokite tinkamo tipo varztus.
- Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
- Iškilus dvejonëms, kreipkitës i igaliota aptarnavimo centra ar panašu kvalifikuota personala.

DÉMESIO!

• Netinkamai sumontavirus varžtus irKitas tvirtinimodetales nurodytas siose instrukcjose, gali kilti pavojsu elektra.
• Nenaudoti su atskiru programavimo itaisu, laikmaciu, nuotoliniu valdymo pultu arba bet kuriuokoitu

automatiskai suaktyvinamu prietaisu.

Sis prietaisas pažymétas remiantis ES Direktyva 2012/19/EC dé elektrós ir elektronínes irangos attleku. (EE| attleku). Pasirūpindamas, kad sis gaminys būtu išmestas tinkamai, vartotojas pada edsvengti neigiamu pasekmiu aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad sis gaminys neturi buti priskiriamas buitinenms atlekoms, o turi buti pristatyatas i tam tikra atlieku surinkimo punkta elektriniu ir elektroniniu aparatu pakartotiniam panaudojimui. Gaminji ismeskite laikydamiesi vietiu atlieku salinimo normu. Noredami gauti daigiau informacios apie sio gaminio apdorojima, rinkima ir pakartotinji panaudojima, kreipkites i specialia vietine jstaiga, buitiu atlieku rinkimo centra ar parduotuve, kurjoe gaminys buvo pirktas.

Prietaias suprojektuotas, išbandyas ir pagamantas pagal:

• Suga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveiki aplinkai: Kai pradedate virti, junkite gartrauki, nustatykite maziausja greiti ir, baige virti, palikite ji veikti dar kelioms minutems. Padidinkite greiti tik tuomet, jei susikaupia dung dumu ar garu, o forsuotaja veiksena naudokite tik krašutiniais atvejais. Kad išlaikytumete kvapu sugérimo efektyvmä, keiskite angles filtr(-us). Kad išlaikytumete riebalu filtro(-us) veiksminguma, valykite ji (juos). Naudokite didžiausio siame vadove nurodyto skersmens kanalus, kad išlaikytumete prietaiso efektyvmä ir sumažintumete jo skleidžiama triuksma.

Naudojimas

Gaubtas gali buti naudiojas oro istraukimo i isore rezimu arba vidinés recirkuliacjos filtravimo rezimu.

Versija su siurbimo jranga

Garai isstumiami [isore per iskrovos vamzdi, pritvirtinta prie junges.

DÉMESIO!

Iškrovimo vamzdis nepridedamas, jj reikia pirkti atskirai.
Vamzdžio skersmuo privalo atitiki sujungimoŽiedoskersmeni.

DÉMESIO!

Jei gaube yra angies filtru, juos reikia išimi.
Prijungti gaubt prie išvedamju vamzdžiu ir išvedamju angu sienoje, kuriu skersmuo atitiku sandarinimo flansa.

Jei nutekéjimo Žarnos ir angos sienoj yra mažesnio skersmens,sumažeja traukiamoji geba ir stipriai padideja triukšingumas.

Gamintojas neprisiima su tuo susijusios atsakomybes.

Naudokite pakankamo ilgio vamzdj.
! Naudokite kuo tiesesnj vamzdj (didziausias vamzdzio nuokrypio kampas - 90°).
! Stenkitures iś esmŚnekeisti vamzdżiu sekcjju.

Versija su filtru

Pries patekdamas kambar, jtraukiamasoras nuriebalinamamas irdezodoruojamas. Noredami naudotis sios verssjos filtru, privalote idiegti papidoma filtrvimo aktyviaja anglimi systema.

Irengimas

Jei virykle elektré, mažiausias atstumas tarp virykles kaitlentes paviršiaus ir Žemiausios virtuvinio gaubto dalies turi buti 45cm, o jei virykle dujiné ar kombiniota - 50cmo jei virykle dujiné ar kombiniota.

Jei dujinés viryklés i'rengimo instrukcjoje nurodomas didesnis atstumas, butina tai atsižvelgi.

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitiki Itampa, nurodyta etiketeje, priklijuotoje gaubto viduje. Jei yra kistukas, reikia ijungti gaubta I Rozete, atitinkancia galojancius nuostatus ir esancia prieinamoje vietoje net ir po gaubto idegimo. Jeigu kistuko (yra numatyas tiesioginis prijungimas prie elektros srovses) arba nera rozetes prieinamoje vietoje net ir po gaubto idegimo, yra naudojamas dvipolis jungiklis, pagal visas idegimo taisykles uztikrinantis visiska atsijungima nuo elektros tinklo per aukstos tampos atveju.

DÉMESIO!

Pries vél prijungdami gaubta prie elektros maitinimo tinklo ir patikrindami, arjis tinkamai veikia, visada jsitikinkite, ar tinklo kabelis tinkamai jmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebejote, kad kabelis yra pazeistas, nedelsiant kreipkites i technines pagalbos centra del kabelio keitimo.

Montavimas

Pries pradedami jrengima:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
  Pašalinkite aktyviosios angliae filtra (-us), jeijis (jie) yra komplekte, (taip pat ziúrekite atitinkama pastraipaj). Ji (juos) reikia jmontuoti tik norint naudoti gaubta filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gahto viduje nera irangos detaliu (pavyzdziui, maišeliu su varžtais, garantiju ir t.t.), jas išimkite ir saugokite.

Jei prie gaubto yra tvirtinimo pleistai, pritaikyt daugumai senu/lubu, vis tiek reikia iskiviesti kvalifikuota specialista, kuris

patikrintu, ar medziagos pritaikytos tam sienu/lubu tipui. Sienos/lubos turi buti pakankamai storos, kad išlaikytu gaubto svor.

Veikimas

6 mygtuky valdymo pultelis

Noredami pasirinkti gaubto fungcjjas, spauskite atitinkamos komandos mygtuka.

Apšviétrimo ijungimo/ɪsjungimo mygtukas ON/OFF

Intensyvaus greicio (ištraukimo galios) nustatymo mygtukas, trukme - 5 minutës: gaubtas ijungia šiu galingumu ir praëjus 5 minutëms, persijungia i anksciu nustatyra režima.

Didelio greicio (iStraukimo galios) nustatymomygtukas

Vidutinio greicio (istraukimo galios) nustatymomygtukas, kaijis mirksi, reiskia, kad angliesfiltrra reikia iplauti ar pakeisti. Paprastai sissignalas yra isjungtas. Noredami jungti signala,isjunkite visus elektroninius elementus,paspaudami mygtuka 0ir laikydami jjnuspaude 3 sekundes.

Atlike s1 veiksma, paspauskite vienu metu mygtukus 1 ir 2 ir laiky kite nusaude 3 sekundes, i5 pradzi mirkse ts tik mygtukas 1, po to prades mirkseti abu mygtukai 1 ir 2, tai reiska, kad signalas jungtas. Nordami isjungti signala, pakartokite pirmiau aprasytus veiksmus. i5 pradzi mirkse msgtukai 1 ir 2, po to prades mirkseti tik mygtukas 1, tai reiska, kad signalas isjungtas.

Mazo greicio (iStraukimo galios) nustatomy mygtukas: kaijis mirksi, reiskia, kad reikia isplauti riebalu filtr.

Variklio isjungimo (parengties) mygtukas OFF, elektros atjungimo mygtukas, filtru plovimo/keitimo signalo nustatymo mygtukas.

VARIKLIO ISJUNGIMAS OFF

Atlike filtru prieziros darbus ir ijunge gaubta,
paspauskite ir laikykite nuspaude mygtuka, kol
isgirsite garso signala. Mirksintis svesos diodas 1 (riebalu filtras) arba 2 (angliae filtras)
nustos mirkseti.

ELEKTROS ATJUNGIMAS

Mygtuka laiky kite paspaude 3 sekundes, kol bus atjungta gaubto valdymo elektra.

Si funkcija gali praversti valant gaminj.

Nordami vel ijungti elektra, pakartokite veiksma.

Galimviekimo sutrikum atveju, pries kreipdamiesi j specialista,bent 5 sekundem isjunkite aparata is elektros tinklo istraukdami kiStuka, po to vel jjunkite. Tuo atveju, jei veikimo sutrikimas neisnyktu, kreipkites pagalbos j specialistus.

Modelis, kurio skyde yra 5 mygtukai

L1	L2	L3	L4	L5
T1	T2	T3	T4	T5

T1. Šviesu J.J./ISJ. mygtukas (dega švios diodas L1)
T2. ISJ. mygtukas - 1 ištraukimo greicio (galingumo) pasirinkimo mygtukas (dega šviesos diodas L2)
T3. 2 istraukimo greicio (galingumo) pasirinkimo mygtukas (dega svesos diodai L2+L3)
T4. 3 istraukimo greicio (galingumo) pasirinkimo mygtukas (dega šviesos diodai L2+L3+L4)
T5. Intensyvaus istraukimo greicio (galingumo) pasirinkimo mygtukas (dega sviesos diodai L2+L3+L4 + mirksi sviesos diodas L5)-veikia 5 minutes, kurioms praejus, gaubtas automatiskai persijungia 2 istraukimo greiti (galinguma).

Gaubto isjungimo uždelsimas (mirksi šviesos diodai):

Galima nustatygi gaubto ijsjungimo (ISJ.) uzdelsima, dar karta, paspaudziant jungto greicio (galingumo) mygtuka ir laikant ji nuspaudus ilgiaiu nei 2 sekundes.

Galimas ijsungimo uzdelsimo laikas:

1 iStraukimo greitis (galingumas): 20 minučiu
2 ištraukimo greitis (galingumas): 15 minuci
3 iStraukimo greitis (galingumas): 10 minučiu
Intensyvus ištraukimo greitis (galingumas): 5 minutës

Filtru pris isotinimo signalas

Gaube yra numatyta funkocja, kurios déka naudotojas ispējamas apie filtru prisisotinima ir butinybe atliki ju prieziura.

Riebalu filtro prisisotinimo signalas: esant isjungtam gaubtui (ISJ.), visi istraukimo greicio (galingumo) sviesos diodai isjungia ir dega 40 sekundziu.

Akyviosos angies filtro prisisotinimo signalas: esant isjungtam gaubtui (ISJ.), visi istraukimo greicio (galingumo) sviesos diodai jsjungia ir mirksi 40 sekundziu.

Aktyvios angies filtro prisisotinimo signalo ijungimas: paprastai si fungcja yra ijsjungta, noredami ja jungti, ijsjunkite gaubta (ISJ.), vienu metu paspauskite ir laiky kite nuspaude mygtukus T3 ir T5 ilgiau nei 3 sekundes, sviesos diodai L3 ir L5 pradés mirkseti.

Nordami isjungti funkcjja, pakartokite veiksmus, tuomet sviesos diodai L3 ir L5 jsijunga ir dega nemirksedami.

Filtru prisisotinimo signalo šalinimas:

Esant jungtam gaubtui (J.). paspauskite mygtuka T2 in laikykitne nuspaude ilgiau nei 2 sekundes, visi sviesos diodai trumpam isijungs.

Pastaba: esant būtinybei, pakartokite veiksmus, jeigu isjungé abu (riebalu filtro ir aktyviosios anglies filtro) prisisotinimo signalai.

Prieziura

Valymas

Valymui naudokite TIK šluoste, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENU AR INSTRUMENTU!

Nenaudokite abrazyviniu valymo priemoniu. NENAUDOKITE SPIRITO!

Nuroliebalu saugantis filtras

10a-20 pav.

Pridekite po viena filtrprie kiekvieno sono, padengdami variklio diska apsaugancias groteles, po to pasukite juos laikrodzio rodyklés kryptimi.

Nordami nuimti filtrus, pasukite kiekviena filtra pries laikrodzio rodykle.

Lempu keitimas

22 pav.

Gartraukyje irengta diodu technologijos apsvietimoSYSTEMa. Diodai uztkirna optimalu apsvietima, be to, nu naudojimo laikas iki 10 kartu ilgesnis nei tradicini lempuci, taigi sutauboma 90% elektrros energijos.

Dél lempu pakeitimo, susisiekite su atsarginiu daliu autorizuotu centru.

LV - lerikosanas un izmantoosanas instrukcija

Gaisa nosucjes ir aprikots ar apgaismosanas systemu, kas pamatojas uz LED tehnologiju.

LED nodrosina optimalu apgaismoanu, kas ilgst 10 reizes vairak par tradiconalajam spuldzittem un lauj ietaupit 90% elektriskas energijas.

Lai nomaintu lampiu, szinieties ar pilnvarotu rezerves daluservisa centru.
