Produkttyp	Självgående gräsklippare
Märke	WINNY
Modell	ESL 534 TR-E
Klippbredd	53 cm
Motortyp	Bensinmotor 4-takt
Ljudtrycksnivå	80,3 dB(A)
Garanterad ljudeffektnivå	98 dB(A)
Uppsamlingskorgens kapacitet	Cirka 60 liter
Klipphöjd	Justerbar med spakar (flera lägen)
Transmission	Självgående (dragkoppling)
Vikt	Cirka 35 kg
Bränsle	Blyfri bensin
Säkerhet	Motorbroms, stenskydd, bladskydd
Underhåll	Rengör efter varje användning, kontrollera blad och skruvar
Reservdelar	Blad kod 81004381/1, andra delar finns hos serviceverkstad

Vanliga frågor - ESL 534 TR-E WINNY

Hur startar man gräsklipparen WINNY ESL 534 TR-E?

Se till att bladbromsspaken hålls mot styret, dra sedan startsnöret med ett snabbt ryck. För modeller med elstart, vrid tändningsnyckeln.

Vilken motorolja ska jag använda?

Se i den medföljande motorhandboken. Vanligtvis rekommenderas SAE 30 eller 10W-30 olja för 4-taktsmotorer.

Hur justerar man klipphöjden?

Använd spakarna nära hjulen. På vissa modeller, ta bort disklocket och justera hjulets position med den medföljande nyckeln. Alla fyra hjulen ska vara på samma höjd.

Vad gör jag om bladet inte klipper ordentligt?

Kontrollera att bladet inte är slött eller skadat. Låt det slipas eller bytas på en auktoriserad serviceverkstad. Se också till att klipphöjden inte är för låg.

Hur rengör jag gräsklipparen efter användning?

Använd handskar, skölj chassit med vatten, ta bort gräsrester. Rengör motorn med en torr trasa. Häll inte bensin på plastdelarna.

Gräsklipparen vibrerar onormalt, vad gör jag?

Stanna motorn omedelbart. Kontrollera om ett främmande föremål sitter fast under bladet. Om vibrationerna kvarstår, låt en professionell kontrollera bladet och balanseringen.

Hur förvarar jag gräsklipparen på vintern?

Töm bensintanken, rengör den, förvara den på en torr plats. Koppla bort tändstiftet och ta bort batteriet vid behov. Låt motorn svalna innan du ställer undan den.

Kan jag klippa vått gräs?

Det rekommenderas inte eftersom vått gräs fastnar på bladet och kan täppa till utkastet. Dessutom kan klippningen bli mindre jämn och öka risken för halka.

Hur byter man bladet?

Använd handskar. Koppla bort tändstiftet. Luta gräsklipparen åt angiven sida. Skruva loss centralskruven med en momentnyckel (vridmoment 35-40 Nm). Montera bladet med koden mot marken, dra åt med rekommenderat moment. Kontakta en auktoriserad serviceverkstad om det behövs.

Vilken garanti har gräsklipparen?

Garantin täcker inte skador orsakade av bensin på plastdelarna eller normalt slitage på bladet. Kontakta din återförsäljare för exakta villkor.

BRUKSANVISNING ESL 534 TR-E WINNY

1. Ljudeffektnivå enligt direktivet 2000/14/EG
2. Överensstämmelseintyg enligt maskindirektiv 98/37/EEG (2006/42/EG från 29/12/2009)
3. Tillverkningsår
4. Typ av gräsklippare
5. Serienummer
6. Tillverkarens namn och adress
7. Artikelnummer

Omedelbart efter att maskinen köpts, skriv in identifieringsnumren (3 - 5 - 6) i de avsedda utrymmena på bruksanvisningens sista sida.

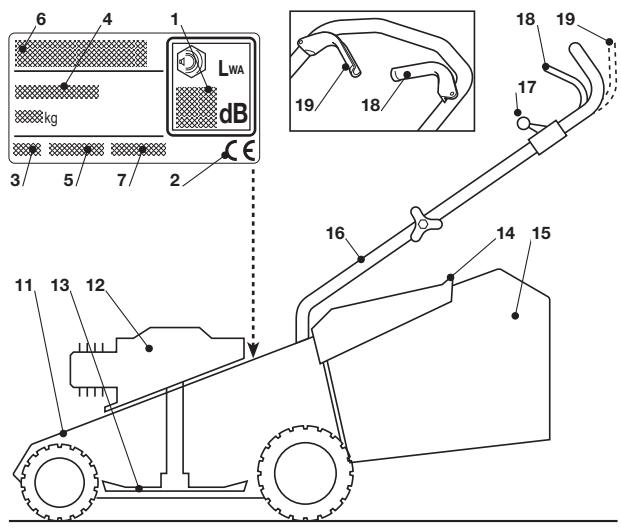

1. Chassi 12. Motor 13. Kniv (Blad) 14. Stenskydd
2. Uppsamlingspåse 16. Handtag 17. Gasreglage
3. Motorbromsspak 19. Spak för koppling självgående läge

BESKRIVNING AV SYMBOLERNA PÅ REGLAGEN (där förutsedda)

1. Långsam 22. Snabb 23. Startmotor
2. Stopp motor 25. Självgående läge kopplat
3. Village 27. Start motor

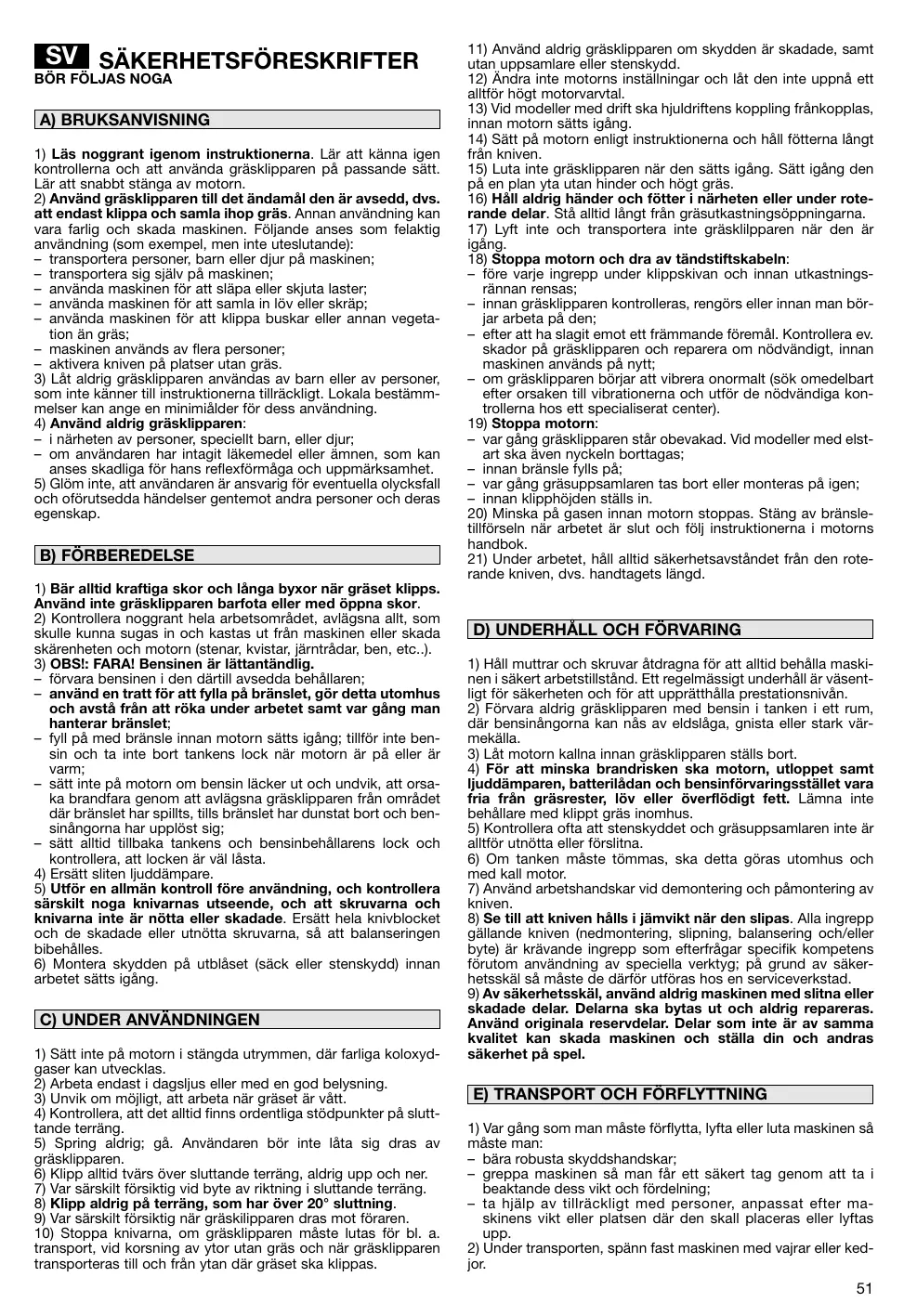

SÄKERHETSFÖRESKRIFTER - Din gräsklippare ska användas med försiktighet. För detta syfte har symboler placerats på maskinen vilka påminner om de huvudsakliga försiktighetsåtgärderna. Symbolerna förklaras nedan. Det rekommenderas även att du noggrant läser igenom säkerhetsföreskrifterna i motsvarande kapitel i denna handbok.

1. Obs: Läs igenom handboken före maskinens användning.
2. Risk för flygande partiklar. Obehöriga får inte vistas i arbetsområdet.
3. Risk för skärskador. Knivar i rörelse. Stick inte fötter eller händer i knivhuset.
4. Endast för gräsklippare med elmotor
5. Obs: Bladet fortsätter att rotera en stund efter att man stängt av maskinen.
6. Obs: Dra ut tändstiftets huvud före varje underhållsarbete eller reparation.
7. Endast för gräsklippare med elmotor

Maximala värden för buller och vibrationer

För model	414	464	534
Ljudtrycksnivá vid operatörens öra (enligtdirektiv 81/105/EEG)	db(A)	78,4	79,6
-Tvivel med mätt (2006/42/EG - EN 27574)	db(A)	0,7	0,6
Uppmättljudeffektsnivá (enligt direktiv2000/14/EG, 2005/88/EG)	db(A)	94,0	94,9
-Tvivel med mätt (2006/42/EG - EN 27574)	db(A)	0,2	0,2
Garanteradljudeffektsnivá (enligt direktiv2000/14/EG, 2005/88/EG)	db(A)	96	96
Vibrationsnivá (enligt standard EN 1033)	m/s2	12,6	4,07
-Tvivel med mätt (2006/42/EG - EN 12096)	m/s2	0,4	0,4

MASKINENS IDENTIFICATIONSSKYLT OCH KOMPONENTER

1) Läs noggrant igenom instruktionerna. Lär att känna igen kontrollerna och att använda gräsklipparen på passande sätt. Lär att snabbt stänga av motorn. 2) Använd gräsklipparen till det ändamål den är avsedd, dvs. att endast klippa och samla ihop gräs. Annan användning kan vara farlig och skada maskinen. Följande anses som felaktig användning (som exempel, men inte uteslutande):

• transportera personer, barn eller djur på maskinen;
• transportera sig själv på maskinen;
• använda maskinen för att dra eller skjuta föremål;
• använda maskinen för att samla in löv eller skräp;
• använda maskinen för att klippa buskar eller annan vegetation än gräs;
• maskinen används av flera personer;
• aktivera kniven på platser utan gräs.

3) Låt aldrig gräsklipparen användas av barn eller av personer, som inte känner till instruktionerna tillräckligt. Lokala bestämmelser kan ange en minimiålder för dess användning.

4) Använd aldrig gräsklipparen - i närheten av personer, speciellt barn, eller djur; - om användaren har intagit läkemedel eller ämnen, som kan anses skadliga för hans reflexförmåga och uppmärksamhet. 5) Glöm inte, att användaren är ansvarig för eventuella olycksfall och oförutsedda händelser gentemot andra personer och deras egendom.

B) FÖRBEREDELSER

1) Bär alltid kraftiga skor och långa byxor när gräset klipps. Använd inte gräsklipparen barfota eller med öppna skor. 2) Kontrollera noggrant hela arbetsområdet, avlägsna allt, som skulle kunna sugas in och kastas ut från maskinen eller skada skärenheten och motorn (stenar, kvistar, järntråd, ben, etc.). 3) OBS! FARA! Bensinen är lättantändlig.

• förvara bensinen i den därför avsedda behållaren;
• använd en tratt för att fylla på bränslet, gör detta utomhus och avstå från att röka under arbetet samt varje gång man hanterar bränslet;
• fyll på med bränsle innan motorn startas; tillför inte bensin och ta inte bort tankens lock när motorn är på eller varm;
• sätt inte på motorn om bensin läcker ut och undvik att orsaka brandfara genom att avlägsna gräsklipparen från området där bränslet har spillts, tills bränslet har dunstat bort och bensinångorna har upplöst sig;
• sätt alltid tillbaka tankens och bensinbehållarens lock och kontrollera, att locken är väl låsta.

4) Ersätt sliten ljuddämpare. 5) Utför en allmän kontroll före användning, och kontrollera särskilt noga knivarnas utseende, och att skruvarna och knivarna inte är nötta eller skadade. Ersätt hela knivblocket och de skadade eller utnötta skruvarna, så att balanseringen bibehålls. 6) Montera skydden på utblåset (säck eller stenskydd) innan arbetet sätts igång.

C) UNDER ANVÄNDNINGEN

1) Sitt inte på motorn i stängda utrymmen, där farliga koloxidgaser kan utvecklas. 2) Arbeta endast i dagsljus eller med god belysning. 3) Undvik om möjligt att arbeta när gräset är vått. 4) Kontrollera att det alltid finns ordentliga stödpunkter på sluttande terräng. 5) Spring aldrig; gå. Användaren bör inte låta sig dras av gräsklipparen. 6) Klipp alltid tvärs över sluttande terräng, aldrig upp och ner. 7) Var särskilt försiktig vid byte av riktning i sluttande terräng. 8) Klipp aldrig på terräng som har över 20° sluttning. 9) Var särskilt försiktig när gräsklipparen dras mot föraren. 10) Stoppa knivarna om gräsklipparen måste lutas för t.ex. transport, vid korsning av ytor utan gräs och när gräsklipparen transporteras till och från ytan där gräset ska klippas.

11) Använd aldrig gräsklipparen om skydden är skadade, eller utan uppsamlare eller stenskydd. 12) Ändra inte motorns inställningar och låt den inte uppnå alltför högt motorvarvtal. 13) Vid modeller med drivning ska hjuldrivningens koppling frånkopplas innan motorn sätts igång. 14) Sätt på motorn enligt instruktionerna och håll fötterna långt från kniven. 15) Luta inte gräsklipparen när den sätts igång. Sätt igång den på en plan yta utan hinder och högt gräs. 16) Håll alltid händer och fötter borta från roterande delar. Stå alltid långt från gräsutkastningsöppningarna. 17) Lyft inte och transportera inte gräsklipparen när den är igång. 18) Stoppa motorn och dra av tändstiftskabeln: - före varje ingrepp under klippskivan och innan utkastningsrännan rensas; - innan gräsklipparen kontrolleras, rengörs eller innan man börjar arbeta på den; - efter att ha slagit emot ett främmande föremål. Kontrollera eventuella skador på gräsklipparen och reparera om nödvändigt innan maskinen används på nytt; - om gräsklipparen börjar vibrera onormalt (sök omedelbart efter orsaken till vibrationerna och utför de nödvändiga kontrollerna hos ett specialiserat center). 19) Stoppa motorn: - varje gång gräsklipparen lämnas obevakad. Vid modeller med elstart ska även nyckeln borttagas; - innan bränsle fylls på; - varje gång gräsuppsamlaren tas bort eller monteras på igen; - innan klipphöjden ställs in. 20) Minska på gasen innan motorn stoppas. Stäng av bränsletillförseln när arbetet är slut och följ instruktionerna i motorns handbok. 21) Under arbetet, håll alltid säkerhetsavståndet från den roterande kniven, dvs. handtagets längd.

D) UNDERHÅLL OCH FÖRVARING

1) Häll muttrar och skruvar åtdragna för att alltid behålla maskinen i säkert arbetstillstånd. Ett regelbundet underhåll är väsentligt för säkerheten och för att upprätthålla prestationsnivån. 2) Förvara aldrig gräsklipparen med bensin i tanken i ett rum, där bensinångorna kan nås av eldslåga, gnista eller stark värmekälla. 3) Låt motorn kallna innan gräsklipparen ställs bort. 4) För att minska brandrisken ska motorn, utloppet samt ljuddämparen, batterilådan och bensinförvaringsstället vara fria från gräsrester, löv eller överflödigt fett. Lämna inte behållare med klippt gräs inomhus. 5) Kontrollera ofta att stenskyddet och gräsuppsamlaren inte är alltför utnötta eller förslitna. 6) Om tanken måste tömmas, ska detta göras utomhus och med kall motor. 7) Använd arbetshandskar vid demontering och påmontering av kniven. 8) Se till att kniven hålls i jämvikt när den slipas. Alla ingrepp gällande kniven (nedmontering, slipning, balansering och/eller byte) är krävande ingrepp som efterfrågar specifik kompetens förutom användning av speciella verktyg; på grund av säkerhetsskäl så måste de därför utföras hos en serviceverkstad. 9) Av säkerhetsskäl, använd aldrig maskinen med slitna eller skadade delar. Delarna ska bytas ut och aldrig repareras. Använd originala reservdelar. Delar som inte är av samma kvalitet kan skada maskinen och sätta din och andras säkerhet på spel.

E) TRANSPORT OCH FÖRFLYTTNING

1) Var gång som man måste förflytta, lyfta eller luta maskinen så måste man: - bära robusta skyddshandskar; - greppa maskinen så att man får ett säkert tag genom att ta i beaktande dess vikt och fördelning; - ta hjälp av tillräckligt med personer, anpassat efter maskinens vikt eller platsen där den skall placeras eller lyftas upp. 2) Under transporten, spänn fast maskinen med vajrar eller kedjor.

SV BRUKSANVISNING

Läs motsvarande instruktionsböcker för motorn och batteriet (i förekommande fall).

ANMÄRKNING - Motsvarigheten mellan referenserna i texten och respektive figurer (på sidorna 2 - 3) anges av siffran framför varje avsnitt.

1. SLUTFÖRA MONTERINGEN

ANMÄRKNING - Maskinen kan levereras med vissa komponenter monterade.

VARNING - Uppackningen och slutförandet av monteringen skall utföras på en plan och stabil yta, med utrymme som är tillräckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar.

Bortskaffandet av emballagen skall göras enligt gällande lokala bestämmelser.

1.1a Handtag av typen "I" - utan höjdreglering - Montera handtagets nedre del (1) i hålen på sidorna av chassit och fäst det hela med tillhörande skruvar (2). Montera den övre delen (3) med hjälp av de tillhörande skruvarna (4), kontrollera att startlinans styrfjädrar (5) sitter korrekt.

På vissa modeller: anslut motorbromsens (6) kabel genom att haka fast kabeluttaget (7) i det avsedda hålet på kontrollspaken (8); därmed så fixera enligt indikationerna sladdens stöd (6a) till handtaget med hjälp av skruvarna (9).

Fäst kommandokablarna med klämmorna (10).

1.1b Handtag av typen "Il" med höjdreglering - För tillbaka det förmonterade handtagets (1) nedre del till arbetsposition, och lås fast med hjälp av de nedre vreden (2) och var noggrann så att de två stiften (3) sitter kvar i sina hål (4). Montera handtagets övre del (5) med hjälp av de tillhörande skruvarna (6), kontrollera att startlinans styrfjädrar (7) sitter korrekt.

På vissa modeller: anslut motorbromsens (8) kabel genom att haka fast kabeluttaget (9) i det avsedda hålet på kontrollspaken (10); därmed fixera enligt indikationerna sladdens stöd (8a) till handtaget med hjälp av skruvarna (11).

Fäst kommandokablarna med klämmorna (12). Genom att lossa vreden (2) är det möjligt att reglera handtaget i två olika höjder.

1.2a Vid styv säck:

Separera noggrant plattan (1) och brickorna (2) från säckens (3) övre del. Ta bort de två brickorna (2) och montera dit plattan (1) på säckens (3) övre del genom att sätta fast den tills det klickar till.

Montera ihop säckens två delar (3) och (4) och var noggrann så att hakarna sätts in ända in i sätena tills det klickar till och fixera dem med de medföljande skruvarna (5).

1.2b Vid säck av plast och tyg:

För in ramen (15) i säcken (17) och haka i samtliga plastprofiler (18) med hjälp av en skruvmejsel enligt figuren. Stick in tygets ytterkant (19) i plastdelens (13) skåra. Börja 5-7 mm från änden.

1.3 Om modellen är utrustad med elektrisk startmotor, anslut batterikabeln till kontaktdonet för gräsklipparens huvudnät.

2. BESKRIVNING AV KOMMANDON

2.1 Förgasaren (om sådan finns) kontrolleras av spaken (1), vars lägen är angivna på den aktuella skylten.

Några modeller är försedda med motor med fast varvtal.

Förgasaren är därför ej installerad.

2.2 Knivbromsen drivs av spaken (1). Vid start och användning av apparaten, ska spaken hållas intryckt mot handtaget. Motorn stannar så snart spaken släpps. 2.3 På de självgående modellerna körs gräsklipparen framåt genom att spaken (1) dras mot handtaget. Gräsklipparen stannar så snart spaken släpps. 2.4 Klipphöjdsinställningen hålls med hjälp av de speciella spakarna (1). På vissa modeller så ta bort skyddskåpan (2) och skruva loss stiftet (2) med nyckeln (4) som medföljer; placera hjulen i hålet (5) som motsvarar önskad klipphöjd och skruva fast stiftet (3) helt och hållet med nyckeln (4). De fyra hjulen måste stå på samma höjd.

UTFÖR DETTA INGREPP MED STILLASTÅENDE KNIV.

3. GRÄSKLIPPNING

3.1 Lyft stenskyddet och haka fast den styva säcken (1) eller tygsäcken (2) ordentligt enligt bilderna. 3.2 För att starta motorn, följ anvisningarna i motorns handbok. Dra sedan bladets bromsspak (1) mot handtaget och ryck till med startvajerns handtag (2). På modellerna med elektrisk start, dra bladets bromsspak (1) och vrid startnyckeln (3). 3.3 Gräsmattan kommer att få ett bättre utseende om gräset alltid klipps i samma höjd och växelvis i båda riktningarna.

RÅD FÖR SKÖTSEL AV GRÄSMATTAN

Varje typ av gräs har olika egenskaper och gräsmattan kan därmed kräva olika skötselsätt. Läs alltid igenom anvisningarna på fröna förpackningar i fråga om klipphöjden, i förhållande till hur gräset växer i området där arbetet utförs.

Kom ihåg att de flesta grästyperna består av en stjälk och ett eller flera blad. Om bladen klipps helt, skadas gräsmattan och utväxten är svår.

I allmänhet kan följande anvisningar gälla: - en för låg klippning orsakar sår och gallringar på gräsmattan, med ett "fläckigt" yta; - under sommaren ska klippningen vara högre för att undvika en torkning av marken; - klipp inte gräset då det är blött. Det kan minska bladets effekt och gräset klistrar sig fast och medför hål i gräsmattan; - för speciellt högt gräs ska den första klippningen göras på maskinens högsta höjd, följt av en andra klippning med två eller tre dagars mellanrum.

3.4 När arbetet är slut, släpp bromsspaken (1) och ta bort tändstiftets hätta (2). På modellerna med elektrisk startmotor, ta ur tändnyckeln (3). VÄNTA TILLS KNIVEN STANNAT innan andra åtgärder vidtas på gräsklipparen.

4. RUTINUNDERHÅLL

VIKTIGT - Regelmässigt och noggrant underhållsarbete är nödvändigt för att över tid bibehålla säkerhetsnivån och

maskinens ursprungliga prestanda.

Förvara gräsklipparen i torr miljö.

1) Sätt på Er robusta skyddshandskar före alla slags ingrepp för rengöring, underhållsarbete eller justeringar på maskinen. 2) Efter all klippning så gör rent maskinen med vatten; ta bort alla gräsrester och lera som samlats inuti chassit för att undvika att den torkar in som kan göra det svårare att starta maskinen nästa gång. 3) Färgen inuti chassit kan lossna med tiden då gräset sliter på det; i så fall så måla med antirostfärg för att förebygga bildning av rost vilket kan medföra metallkorrosion. 4) Ifall man måste komma åt de nedre delarna så luta endast maskinen vid den sida som indikeras i motorns instruktionshäfte, och genom att följa dess anvisningar. 5) Undvik att hälla bensin på motorns plastdelar eller på maskinen för att undvika att den kommer till skada och torka genast bort bensindroppar som eventuellt spillts.

Garantin täcker inte skador på plastdelar orsakade av bensin.

4.1 Varje ingrepp på kniven ska utföras hos ett specialiserat center som har de lämpliga utrustningarna.

På denna maskin har en användning av kniven med följande kod förutsatts:

81004360/3 (för modell 414) 81004365/3 (för modell 464) 81004381/1 (för modell 534)

Knivarna skall alltid vara markerade med Å. På grund av produktens utveckling kan de ovannämnda knivarna ersättas med andra med liknande egenskaper i fråga om utbytbarhet och funktionssäkerhet.

Montera kniven (2) med koden och markeringen vänd mot marken. Följ sekvensen som anges i figuren.

Dra åt den mittersta skruven (1) med en momentnyckel inställd på 35-40 Nm.

4.2 Använd den speciella batteriladdaren (1) för att ladda batteriet. Följ instruktionerna i batteriets handbok.

Batteriet skall inte anslutas direkt till motorns uttag. Det är inte möjligt att starta motorn genom att använda batteriladdaren som försörjning, då denna kan gå sönder.

Om du inte tänker använda gräsklipparen under en längre tid, koppla från batteriet och se till att det är tillräckligt laddat.

5. MILJÖSKYDD

Miljöskyddet skall vara en betydande aspekt och prioritet vid användningen av maskinen, till fördel för den civila samlevnaden och miljön i vilken vi lever.

• Undvik att störa grannskapet.
• Följ noggrant lokala bestämmelser för bortforsling av material som finns kvar efter klippningen.
• Följ lokala bestämmelser noggrant för bortforsling av emballage, olja, bensin, batterier, filter, trasiga delar och andra enheter som kan förstöra miljön. Dessa avfall får inte kastas i soporna utan skall separeras och överlämnas till insamlingscentraler som återvinner materialen.
• När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral, enligt gällande lokala förordningar.

6. TILLBEHÖR

VARNING! För din säkerhet är det absolut förbjudet att montera vilket som helst annat tillbehör utöver de som ingår i den följande listan, som uttryckligen konstruerats för din maskins modell och typ.

6.1 Kitet "Mulching" (om den inte erhålls)

Finfördelar det avklippta gräset och lämnar det på gräsmattan, som alternativ till uppsamling i säcken.

Kontakta din återförsäljare om du behöver ytterligare information.

A) ALLMÄNNA RÅD

4) Använd aldrig gräsklipparen:
