ESL 534 TR-E - Kosiarka do trawy WINNY - Bezpłatna instrukcja obsługi

Typ produktu	Kosiarka samojezdna
Marka	WINNY
Model	ESL 534 TR-E
Szerokość koszenia	53 cm
Typ silnika	Silnik benzynowy 4-suwowy
Poziom ciśnienia akustycznego	80,3 dB(A)
Gwarantowany poziom mocy akustycznej	98 dB(A)
Pojemność kosza na trawę	Około 60 litrów
Wysokość koszenia	Regulowana za pomocą dźwigni (kilka pozycji)
Napęd	Samojezdny (sprzęgło trakcyjne)
Waga	Około 35 kg
Paliwo	Benzyna (bezołowiowa)
Bezpieczeństwo	Hamulec silnika, osłona przed kamieniami, osłona ostrza
Konserwacja	Czyścić po każdym użyciu, sprawdzać ostrze i śruby
Pièces détachées	Ostrze kod 81004381/1, inne części dostępne w serwisie

Często zadawane pytania - ESL 534 TR-E WINNY

Jak uruchomić kosiarkę WINNY ESL 534 TR-E?

Upewnij się, że dźwignia hamulca ostrza jest przytrzymana przy kierownicy, a następnie pociągnij linkę rozrusznika energicznym ruchem. W modelach z rozrusznikiem elektrycznym przekręć kluczyk zapłonu.

Jakiego oleju silnikowego używać?

Sprawdź dostarczoną instrukcję silnika. Zazwyczaj zalecany jest olej SAE 30 lub 10W-30 do silników 4-suwowych.

Jak wyregulować wysokość koszenia?

Użyj dźwigni znajdujących się przy kołach. W niektórych modelach zdejmij osłonę dysku i wyreguluj położenie koła za pomocą dostarczonego klucza. Wszystkie cztery koła muszą być na tej samej wysokości.

Co zrobić, jeśli ostrze nie tnie prawidłowo?

Sprawdź, czy ostrze nie jest stępione lub uszkodzone. Naostrz je lub wymień w specjalistycznym centrum. Upewnij się również, że wysokość koszenia nie jest zbyt niska.

Jak czyścić kosiarkę po użyciu?

Załóż rękawice, spłucz podwozie wodą, usuń resztki trawy. Wyczyść silnik suchą szmatką. Nie wylewaj benzyny na plastikowe części.

Kosiarka wibruje nienormalnie, co robić?

Natychmiast zatrzymaj silnik. Sprawdź, czy pod ostrzem nie znajduje się obcy przedmiot. Jeśli wibracje utrzymują się, zleć kontrolę ostrza i wyważanie profesjonaliście.

Jak przechowywać kosiarkę zimą?

Opróżnij zbiornik paliwa, wyczyść ją, przechowuj w suchym miejscu. Odłącz świecę zapłonową i w razie potrzeby wyjmij akumulator. Pozwól silnikowi ostygnąć przed schowaniem.

Czy mogę kosić mokrą trawę?

Nie jest to zalecane, ponieważ wilgotna trawa przykleja się do ostrza i może zablokować wyrzut. Ponadto koszenie może być mniej równe i zwiększa ryzyko poślizgu.

Jak wymienić ostrze?

Załóż rękawice. Odłącz świecę zapłonową. Przechyl kosiarkę na wskazaną stronę. Odkręć środkową śrubę kluczem dynamometrycznym (moment 35-40 Nm). Zamontuj ostrze kodem do ziemi, dokręć zalecanym momentem. W razie potrzeby skontaktuj się z centrum serwisowym.

Jaka jest gwarancja na kosiarkę?

Gwarancja nie obejmuje uszkodzeń spowodowanych benzyną na plastikowych częściach ani normalnego zużycia ostrza. Skontaktuj się ze sprzedawcą w celu uzyskania dokładnych warunków.

INSTRUKCJA OBSŁUGI ESL 534 TR-E WINNY

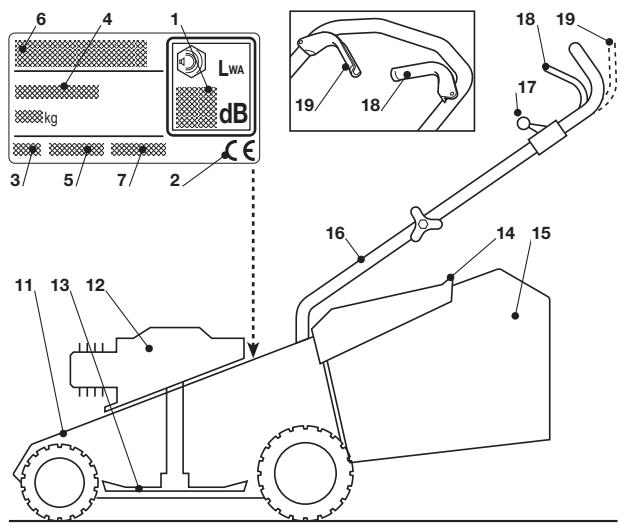

1. Poziom mocy akustycznej według Rozporządzenia 2000/14/CE
2. Znak zgodności z Rozporządzeniem 98/37/CEE (2006/42/CE od 29/12/2009)
3. Rok produkcji
4. Model kosiarki
5. Numer fabryczny
6. Nazwa i adres Producenta
7. Kod wyrobu

Bezpośrednio po zakupie maszyny, przepisz numery identyfikacyjne (3 - 5 - 6) w odpowiednim miejscu, na ostatniej stronie instrukcji.

1. Korpus 12. Silnik 13. Nóż (Ostrze) 14. Obudowy przycisków
2. Worek zbiorczy 16. Uchwyt 17. Przycisk przyspieszania (gazu) 18.

Dźwignia hamowania silnika 19. Dźwignia włączania napędu

OPIS SYMBOLI ZNAJDUJĄCYCH SIĘ NA PRZYRZĄDACH STEROWNICZYCH (gdzie są przewidziane)

1. Powoli 22. Szybko 23. Ssanie
2. Zatrzymanie silnika 25. Napęd włączony
3. Odpoczynek 27. Uruchomienie silnika

PRZEPISY BEZPIECZEŃSTWA - Wasza kosiarka musi być używana przy zachowaniu ścisłych środków ostrożności. W tym celu na maszynie umieszczone zostały piktogramy, mające na celu przypominać o podstawowych zasadach bezpiecznego użytkowania. Poniżej opisane jest ich znaczenie. Zaleca się ponadto uważne przeczytanie norm bezpieczeństwa zawartych w odpowiednim rozdziale niniejszego opracowania.

1. Uwaga: Przed użyciem zapoznać się z instrukcją obsługi.
2. Niebezpieczeństwo wyrzucenia. Podczas użycia dbać o to, aby inne osoby znajdowały się w bezpiecznej odległości od pracującej kosiarki.
3. Niebezpieczeństwo skaleczenia. Noże w ruchu. Nie należy wkładać rąk lub stóp pod noże.
4. Tylko do kosiarek z silnikiem elektrycznym.
5. Uwaga: Ostrze kręci się jeszcze przez pewien czas po wyłączeniu kosiarki.
6. Uwaga: Przed przystąpieniem do konserwacji lub naprawy należy odłączyć końcówkę przewodu wysokiego napięcia od świecy zapłonowej.
7. Tylko do kosiarek z silnikiem elektrycznym.

Wartości maksymalne hałasu i wibracji

Dla modelu	414	464	534
Poziom cijsnienia akustycznégo względtem narȩźdu slUCHOperadora (na podstawie normy 81/1051/CEE)......db(A)78,479,680,3-Niepewnosć pomiaru (2006/42/CE - EN 27574).db(A)0,70,60,7
Poziom nateżenia akustycznégo zmiezerony (napodstawie dyrektywy 2000/14/CE, 2005/88/CE)....db(A)94,094,996,3-Niepewnosć pomiaru (2006/42/CE - EN 27574).db(A)0,20,20,2
Poziom nateżenia akustycznégo gwarantowy (napodstawie dyrektywy 2000/14/CE, 2005/88/CE)....db(A)969698
Poziom wibraci (na podstawie normy EN 1033) ....m/s212,64,075,23-Niepewnosć pomiaru (2006/42/CE - EN 12096) ..m/s20,40,40

OPIS SYMBOLI NA KOMENDACH (zależnie od modelu)

1. Sporo 22. Brzo 23. Starter
2. Zatrzymywanie silnika 25. Przy prędkości
3. Przerwa 27. Dławienie silnika w pracy

PRZEPISY BEZPIECZEŃSTWA - Uważnie korzystaj z kosiarki. W tym celu na maszynie umieszczono piktogramy przypominające o podstawowych ostrzeżeniach podczas użytkowania. Ich znaczenie opisano w poniższym tekście. Zalecamy uważne przeczytanie zasad bezpieczeństwa w odpowiednim rozdziale tej książeczki.

1. Uwaga: Przed użyciem przeczytać książeczkę z instrukcjami.
2. Ryzyko wyrzucenia przedmiotów. Podczas pracy trzymać osoby z dala od obszaru roboczego.
3. Ryzyko skaleczenia. Ostrze w ruchu. Nie wkładać rąk ani stóp do obudowy ostrza.
4. Tylko do kosiarki z silnikiem elektrycznym.
5. Uwaga: Ostrze nadal obraca się przez pewien czas po wyłączeniu maszyny.
6. Uwaga: Zdjąć osłonę świecy zapłonowej przed jakimikolwiek czynnościami konserwacyjnymi lub naprawczymi.
7. Tylko do kosiarki z silnikiem elektrycznym.

1) Uważnie przeczytać instrukcję obsługi. Zapoznać się dokładnie z systemem sterowania i właściwym sposobem użytkowania urządzenia. Nauczyć się szybko zatrzymywać silnik kosiarki.

2) Używać kosiarki wyłącznie w celu, do którego jest przeznaczona, tzn. do koszenia i zbierania pokosu z trawnika. Jakiekolwiek inne zastosowanie może być niebezpieczne lub uszkodzić kosiarkę. Niewłaściwe użycie maszyny (czynności podane przykładowo, ale nie tylko):

• używanie kosiarki do przewożenia osób, zwierząt;
• bycie przewożonym przez kosiarkę;
• używanie maszyny do holowania lub popychania ciężarów;
• używanie maszyny do zbierania liści lub gruzu;
• używanie maszyny do regulowania wysokości krzewów lub do ścinania roślinności, która nie jest rodzaju trawiastego;
• używanie maszyny jednocześnie przez więcej niż jedną osobę;
• używanie noża na odcinkach pozbawionych trawy. 3) Kosiarka nie może być obsługiwana przez osoby, które nie zapoznały się z niniejszą instrukcją. Miejscowe przepisy mogą określić najniższą granicę wieku dla użytkowników. 4) Nigdy nie używać kosiarki:
• kiedy osoby (zwłaszcza dzieci) lub zwierzęta znajdują się w pobliżu;
• jeśli użytkownik jest pod wpływem leków lub innych środków, które mogą mieć negatywny wpływ na koncentrację lub spowolnić ruchy. 5) Należy pamiętać, że użytkownik ponosi wszelką odpowiedzialność za bezpieczeństwo osób trzecich oraz ich własność.

1) Do koszenia należy zakładać pełne obuwie i długie spodnie. Nie uruchamiać urządzenia bez obuwia lub w sandałach. 2) Przed przystąpieniem do pracy usunąć z trawnika wszelkie ciała obce, które mogłyby zostać wyrzucone przez kosiarkę lub uszkodzić nóż i silnik (kamienie, gałęzie, druty, kości itp.). 3) UWAGA: NIEBEZPIECZEŃSTWO! Benzyna jest płynem łatwopalnym. - przechowywać benzynę wyłącznie w pojemnikach do tego przeznaczonych; - zbiornik paliwa napełniać używając lejka. Czynność wykonywać wyłącznie na otwartej przestrzeni. Nigdy nie palić kiedy używa się benzyny: - dolewać paliwo przed uruchomieniem silnika; nie dodawać benzyny i nie wyjmować zakrętki zbiornika gdy silnik jest uruchomiony lub kiedy jest nagrzany; - w przypadku rozlania benzyny nie uruchamiać silnika lecz przenieść kosiarkę w czyste miejsce i aby uniknąć ryzyka pożaru, odczekać aż rozlane paliwo odparuje. - nałożyć i dokładnie zakręcić korki baku i pojemnika benzyny; 4) Wymienić uszkodzone tłumiki. 5) Przed użyciem dokonać dokładnych oględzin urządzenia, a w szczególności noża tnącego oraz śrub mocujących ostrze, sprawdzić czy nie zostały one zużyte lub uszkodzone. Wymienić w całości ostrza i uszkodzone lub zużyte śruby, aby zapewnić ich prawidłowe wyważenie. 6) Przed rozpoczęciem pracy zamontować przeciw kamienne osłony zbiornika ściętej trawy.

C) UŻYTKOWANIE

1) Nie uruchamiać silnika w pomieszczeniach zamkniętych, gdzie mogą się zgromadzić niebezpieczne spaliny tlenku węgla. 2) Wykonywać prace wyłącznie przy świetle dziennym lub dobrym oświetleniu sztucznym. 3) Jeśli to możliwe, nie kosić mokrej trawy. 4) Podczas koszenia na zboczach znaleźć sobie zawsze punkt oparcia. 5) Nigdy nie biegać, prowadzić kosiarkę spokojnie; nie pozwolić, aby kosiarka ciągnęła za sobą użytkownika. 6) Kosić tylko i wyłącznie wzdłuż zbocza, nigdy z góry do dołu lub z dołu do góry. 7) Zachować szczególną ostrożność podczas zmiany kierunku koszenia na zboczu. 8) Nie kosić trawy na zboczach, których kąt nachylenia przekracza 20°. 9) Zachować szczególną ostrożność podczas przyciągania kosiarki w własnym kierunku. 10) Zatrzymać silnik, jeśli kosiarka musi być przechylona w trakcie przenoszenia, przy przechodzeniu przez powierzchnie bez trawy lub kiedy

kosiarka jest przenoszona z lub do strefy, która musi być skoszona.

11) Nie pracować kosiarką z uszkodzonymi osłonami oraz bez zamontowanego pojemnika na ściętą trawę lub bez zamontowanej osłony przeciw kamieniom. 12) Nie zmieniać ustawień silnika i nie pracować na zbyt szybkich obrotach. 13) W modelach samobieżnych przed uruchomieniem silnika zwolnić dźwignie włączania napędu. 14) Ostrożnie uruchomić silnik wg podanych instrukcji, trzymając stopy z dala od noży kosiarki. 15) Nie przechylać kosiarki podczas jej uruchamiania. Uruchamiać silnik na równej powierzchni, gdzie nie znajdują się przeszkody, ciała obce lub wysoka trawa. 16) Nie przybliżać rąk i stóp w stronę wirujących elementów kosiarki. Trzymać je zawsze daleko od otworu wylotowego trawy. 17) Nie podnosić ani nie przenosić kosiarki, kiedy silnik jest uruchomiony. 18) Zatrzymać silnik i odłączyć przewód świecy zapłonowej: - przed przystąpieniem do wszelkich robót od strony wewnętrznej korpusu kosiarki lub oczyszczaniem kanału wylotowego trawy; - przed kontrolą, czyszczeniem lub dokonaniem prac konserwacyjnych; - po uderzeniu o twardy przedmiot. Sprawdzić, czy urządzenie zostało uszkodzone i dokonać, w razie potrzeby, napraw przed ponownym uruchomieniem urządzenia i przystąpieniem do jego użytkowania; - jeśli kosiarka zacznie drgać w nieprawidłowy sposób (poszukiwać natychmiast przyczyn drgań i zadbać o wykonanie koniecznego przeglądu w specjalistycznym serwisie). 19) Wyłączyć silnik: - za każdym razem, gdy kosiarka zostawiona jest bez dozoru. W modelach z napędem elektrycznym wyciągnąć także kluczyk ze stacyjki; - przy tankowaniu paliwa; - podczas zdejmowania lub montowania pojemnika na ściętą trawę; - przed regulacją wysokości koszenia. 20) Zmniejszyć gaz przy zatrzymaniu silnika: Po zakończonej pracy zamknąć dopływ paliwa, postępując wg instrukcji obsługi silnika. 21) Podczas pracy zachować zawsze bezpieczną odległość od wirującego noża, równą długości uchwytu kosiarki.

1) Regularnie sprawdzać prawidłowość dokręcenia śrub i nakrętek kosiarki tak, aby zapewnić bezpieczne działanie. Regularna kontrola stanu technicznego kosiarki jest warunkiem zachowania bezpieczeństwa oraz wydajności urządzenia. 2) Nie pozostawiać urządzenia ze zbiornikiem wypełnionym benzyną w pomieszczeniu, gdzie opary benzyny mogłyby zetknąć się z płomieniem lub iskrą. 3) Przed wprowadzeniem urządzenia do jakiegokolwiek pomieszczenia odczekać, aż silnik się ochłodzi. 4) W celu zmniejszenia ryzyka pożaru dbać o to, aby w silniku, tłumiku, akumulatorze oraz pomieszczeniu, w którym przechowywana jest benzyna, nie znajdowały się pozostałości trawy, liści lub nadmiar oleju. Należy zawsze opróżnić worek na ściętą trawę i nie pozostawiać zbiorników z pokosem wewnątrz pomieszczenia. 5) Kontrolować często stan techniczny osłony przeciwkamiennej oraz pojemnika na ściętą trawę, sprawdzać stopień ich zużycia lub uszkodzenia. 6) Jeśli zaistnieje potrzeba opróżnienia zbiornika, należy dokonać tego na otwartej przestrzeni oraz kiedy silnik jest zimny. 7) Podczas montowania i zdejmowania noża używać rękawice robocze. 8) Po naostrzeniu noża zadbać o poprawne i jego wyważenie. Wszystkie czynności dotyczące noża (demontaż, ostrzenie, wyważanie, ponowne zmontowanie i/lub wymiana) są pracami odpowiedzialnymi, które wymagają odpowiedniej znajomości oprócz użycia odpowiedniego sprzętu; ze względów bezpieczeństwa należy wykonywać je zawsze w SPECIALISTYCZNYM serwisie. 9) Ze względów bezpieczeństwa, nigdy nie używać maszyny, gdy jej części są zużyte lub uszkodzone. Części składowe muszą być wymieniane, a nie naprawiane. Należy stosować wyłącznie oryginalne części zamienne. Części zamienne o nieodpowiedniej jakości mogą uszkodzić urządzenie lub stanowić zagrożenie dla Twojego bezpieczeństwa.

E) TRANSPORT I PRZEMIESZCZANIE

1) W każdym przypadku potrzeby przystawienia, podnoszenia, przenoszenia lub przechylenia maszyny: - założyć grube robocze rękawice; - ująć maszynę w miejscach pozwalających na bezpieczny uchwyt, mając na uwadze ciężar i jego rozmieszczenie; - zaangażować ilość osób adekwatną do ciężaru maszyny oraz rodzaju środka transportu i etapu, w którym maszyna musi zostać przystawiona lub przemieszczona. 2) Podczas transportu odpowiednio zabezpieczyć maszynę za pomocą lin lub łańcuchów.

PL ZASADY UŻYCIA

Dla silnika i akumulatora (jeżeli jest przewidziany) przeczytać odpowiednie instrukcje obsługi.

UWAGA - Zgodność między informacjami znajdującymi się w tekście i odpowiednimi rysunkami (umieszczonymi na stronach 2 - 3) wynika z numeru, który poprzedza każdy rozdział.

1. ZAKOŃCZYĆ MONTAŻ

UWAGA - Maszyna może być dostarczona z niektórymi komponentami niezamontowanymi.

UWAGA - Rozpakowanie i dokończenie montażu musi być wykonane na równym i twardym podłożu, z wystarczającą przestrzenią na poruszanie maszyny i części opakowania, korzystając zawsze z odpowiednich przyrządów.

Usuwanie opakowania musi być przeprowadzane zgodnie z aktualnymi lokalnymi przepisami.

1.1a Uchwyt typu "I" - bez regulacji poziomu - Przymocować dolną część uchwytu (1) do bocznych otworów korpusu, przytwierdzając ją za pomocą łączników gwintowych (2) dostarczonych w zestawie. Zamontować górną część (3) za pomocą łączników gwintowych (4) dostarczonych w zestawie, umieszczając w poprawny sposób sprężynę (5) linki rozrusznika.

W niektórych modelach: połączyć przewód hamulca silnika (6) zaczepiając końcówkę (7) drutu do odpowiedniego otworu dźwigni sterowniczej (8); po czym przymocować podpórkę przewodu (6a) do uchwytu przy pomocy śrub (9), jak pokazano.

1.1b Uchwyt typu "II" - z regulacją poziomu - Ustawić w pozycji roboczej dolną część uchwytu (1) uprzednio zamontowaną i unieruchomić ją za pomocą dolnych rączek (2), uważając, aby oba sworznie (3) zostały wyprowadzone do odpowiednich otworów (4).

Zamontować górną część (5) za pomocą łączników gwintowych (6) dostarczonych w zestawie, umieszczając w poprawny sposób sprężynę (7) linki rozrusznika.

W niektórych modelach: połączyć przewód hamulca silnika (8) zaczepiając końcówkę (9) drutu do odpowiedniego otworu dźwigni sterowniczej (10); po czym przymocować podpórkę przewodu (8a) do uchwytu przy pomocy śrub (11), jak pokazano. Zamocować przewody sterowania stosując do tego zaciski (12).

Poluźniając rączki (2), można regulować wysokość uchwytu na dwóch różnych poziomach.

1.2a W przypadku pojemnika sztywnego:

Oddzielić dokładnie płytki (1) i podkładki (2) od górnej części worka (3). Usunąć dwie podkładki (2) i zamontować płytki (1) na górnej części worka (3), wciskając na zaskok. Zamontować obie strony worka (3) i (4), dbając o dokładne usadzenie haków do zaskoku oraz przykręcić je śrubami (5) dostarczonymi w zestawie.

1.2b W przypadku worka z tworzywa i płótna:

Należy wsunąć ramę (15) w worek (17) i zaczepić wszystkie kształtki z tworzywa (18) przy pomocy śrubokręta, postępując zgodnie z rysunkiem. Wsunąć do końca krawędź obwodową (19) płótna w rowek w części z plastyku (13) zaczynając w odległości 5-7 mm od krańców.

1.3 W modelach wyposażonych w rozrusznik elektryczny połączyć przewód akumulatora z przewodem rozrusznika głównego z kosiarką.

2.1 W modelach wyposażonych w dźwignię gazu prędkość

obrotowa silnika jest regulowana za pomocą dźwigni (1). Odpowiednie położenia dźwigni zobrazowano na ich osłonach. W niektórych modelach obroty silnika ustawiono na jednakowym poziomie bez możliwości regulacji. W tych modelach zastosowano motor stały.

2.2 Hamulec noża jest sterowany dźwignią (1). Podczas uruchamiania silnika oraz podczas pracy dociągnąć dźwignię do uchwytu górnego. Zwolnienie dźwigni powoduje zatrzymanie silnika. 2.3 W modelach z napędem posuwanie się kosiarki następuje przez przyciągnięcie dźwigni (1) w stronę uchwytu. Zwolnienie dźwigni powoduje wyłączenie napędu. 2.4 Regulacji wysokości koszenia dokonuje się za pomocą odpowiednich dźwigni (1). W niektórych modelach, usunąć pokrywę tarczy (2) i odkręcić sworzeń (3) kluczem (4) z wyposażenia; umieścić koło w otworze (5) odpowiednim do wymaganej wysokości cięcia i zamknąć do końca sworzeń (3) kluczem (4). Wszystkie cztery koła muszą być zamontowane na tej samej wysokości. CZYNNOŚĆ TĘ NALEŻY WYKONAĆ PO ZATRZYMANIU NOŻA

3. KOSZENIE TRAWNIKA

3.1 Podnieść osłonę i umocować prawidłowo pojemnik (1) jak wskazuje rysunek. 3.2 W celu wykonania rozruchu, przestrzegać zaleceń zawartych w instrukcji obsługi silnika, przyciągnąć dźwignię hamulca noża (1) do uchwytu i zdecydowanie szarpnąć za rączkę linki rozruchowej (2). W modelach wyposażonych w rozruch elektryczny, przyciągnąć dźwignię hamulca noża (1) do uchwytu i przekręcić klucz w stacyjce (3). 3.3 Najlepsze rezultaty uzyskujemy kosząc trawnik na jednakowej wysokości oraz na przemian w obu kierunkach.

WSKAZÓWKI JAK POSTĘPOWAĆ, ABY MIEĆ ZADBANY TRAWNIK

Każdy rodzaj trawy posiada odmienną charakterystykę i stąd może wymagać różnych sposobów dbania o łąkę; zalecamy przeczytać zawsze wskazania znajdujące się na opakowaniu nasion dotyczące wskazanej wysokości koszenia, odnoszące się do warunków wzrostu na obszarze, gdzie pracujecie.

Należy pamiętać, że większa część trawy składa się z łodygi i z jednego lub kilku liści. Jeżeli liść zostanie obcięty całkowicie, roślina doznaje ubytku i w późniejszym okresie wzrost jest dużo trudniejszy.

Ogólnie są następujące wskazania:

- cięcie zbyt niskie powoduje wyrywanie i przerzedzenie dywanu trawiastego, nadając mu wygląd "w plamy"; - w lecie, cięcie musi być wyższe w celu zapobiegania wysuszeniu terenu; - nie kosić trawy, gdy jest mokra; może to obniżyć sprawność noża do trawy, do którego przykleja się trawa i powodować wyrwy w dywanie trawiastym; - w przypadku trawy szczególnie wysokiej, słuszne jest wykonanie pierwszego cięcia na maksymalnej wysokości, na jaką pozwala maszyna, po czym wykonać następne koszenia po dwóch lub trzech dniach.

3.4 Po zakończonej pracy zwolnić dźwignię hamulca (1) oraz odłączyć nasadkę od świecy zapłonowej (2). W modelach z rozrusznikiem elektrycznym wyjąć kluczyk ze stacyjki (3).

Przed jakimkolwiek użyciem kosiarki ODCZEKAĆ AZ DO CAŁKOWITEGO ZATRZYMANIA SIĘ NOŻA.

4. OBSŁUGA CODZIENNA KOSIARKI

WAŻNE - Regularny i dokładny przegląd jest niezbędny do utrzymania w czasie poziomu bezpieczeństwa i pierwotnej wydajności maszyny.

Przechowywać kosiarkę w suchym miejscu.

1) Założyć grube rękawice robocze przed każdą czynnością czyszczenia, przeglądu lub regulacji maszyny. 2) Po każdym koszeniu maszynę należy umyć dokładnie wodą, usunąć resztki trawy i ziemi, które zebrały się wewnątrz podwozia, aby uniknąć, że po zeschnięciu utrudnią one ponowny rozruch. 3) Lakier po wewnętrznej stronie podwozia może po pewnym czasie odpryskiwać, wskutek działania trącej ściętej trawy; w tym wypadku poprawić w odpowiednim czasie pomalowanie lakierem antykorozyjnym, aby zapobiec powstaniu rdzy, która prowadzi do korozji metalu. 4) W wypadku, gdyby okazało się potrzebne dojście do dolnej części maszyny, przechylić ją wyłącznie ze strony wskazanej w karcie silnika, stosując odpowiednie instrukcje. 5) Unikać rozlania benzyny na plastikowe części silnika lub maszyny celem zapobieżenia ich zniszczeniu, a ewentualny ślad wylanej benzyny natychmiast usunąć. Gwarancja nie obejmuje uszkodzeń części plastikowych spowodowanych kontaktem z benzyną.

4.1 Każda interwencja dotycząca noża musi być wykonana w serwisie specjalistycznym, który posiada urządzenia najbardziej odpowiednie.

W tej maszynie przewidziane jest użycie noży mających kod:

81004360/3 (dla modelu 414)

81004365/3 (dla modelu 464)

81004381/1 (dla modelu 534)

Noże muszą być zawsze oznaczone symbolem. Biorąc pod uwagę ewolucję produktu, wyżej wymienione noże mogą być zastąpione przez inne, o analogicznych cechach zamienności i bezpieczeństwie funkcjonowania.

Zamontować ponownie nóż (2) z kodem i oznakowaniem zwróconymi zgodnie z rysunkiem.

Przykręcić środkową śrubę (1), używając do tego klucza dynamometrycznego, wykalibrowanego na 35-40 Nm.

4.2 Aby naładować rozładowany akumulator, należy podłączyć go do ładowarki (1), postępując zgodnie z instrukcją obsługi akumulatora.

Nie łączyć naładowanego akumulatora bezpośrednio z zaciskami silnika. Nie wolno uruchamiać silnika, wykorzystując naładowany akumulator jako źródło zasilania, ponieważ silnik może ulec uszkodzeniu.

Jeśli nie używasz kosiarki przez dłuższy okres, odłącz akumulator od okablowania silnika, zapewniając odpowiedni poziom naładowania.

5. OCHRONA ŚRODOWISKA

Ochrona środowiska musi być ważnym i priorytetowym czynnikiem podczas użycia maszyny, dla dobra społeczeństwa i środowiska, w którym żyjemy.

• Unikać sytuacji, w której staje się ona elementem zanieczyszczającym w stosunku do otoczenia.
• Przestrzegać skrupulatnie lokalnych przepisów dotyczących usuwania materiału pozostałego po cięciu.
• Przestrzegać skrupulatnie lokalnych przepisów dotyczących usuwania opakowań, olejów, benzyny, akumulatorów, filtrów, zniszczonych części oraz wszelkich innych elementów zanieczyszczających środowisko; odpady te nie mogą być wyrzucane do śmieci, ale muszą być rozdzielone i składowane w odpowiednich punktach selektywnego gromadzenia odpadów, które przeprowadzą utylizację materiałową.
• Po ostatecznym zaniechaniu używania maszyny, nie porzucaj jej w środowisku, lecz zwróć się do punktu selektywnego gromadzenia odpadów, zgodnie z obowiązującymi lokalnymi przepisami.

6. AKCESORIA

UWAGA: Dla waszego bezpieczeństwa jest surowo zabronione montowanie jakiegokolwiek innego osprzętu, oprócz tych wymienionych w liście poniżej, zaprojektowanych specjalnie dla modelu i rodzaju waszej maszyny.

6.1 Zestaw do "Mulczerowania" (jeżeli nie znajduje się w wyposażeniu)

Rozdrabnia na miałko koszoną trawę i pozostawia ją na trawniku, lub alternatywnie zbiera ją w worek.

W przypadku jakichkolwiek wątpliwości lub jakiegokolwiek problemu należy zwrócić się do najbliższego Biura Obsługi lub Punktu Sprzedaży.

81004365/3 (za model 464)

81004381/1 (za model 534)

81004365/3 (za model 464)

81004381/1 (za model 534)
