Produkta veids	Pašgājējs zāles pļāvējs
Zīmols	WINNY
Modelis	ESL 534 TR-E
Pļaušanas platums	53 cm
Dzinēja tips	Benzīna 4-taktu dzinējs
Skaņas spiediena līmenis	80,3 dB(A)
Garantētais skaņas jaudas līmenis	98 dB(A)
Savākšanas tvertnes tilpums	Apmēram 60 litru
Pļaušanas augstums	Regulējams ar svirām (vairākas pozīcijas)
Transmisija	Pašgājēja (sajūga piedziņa)
Svars	Apmēram 35 kg
Degviela	Bezsvina benzīns
Drošība	Dzinēja bremze, akmens aizsargs, asmens aizsardzība
Apkope	Tīrīt pēc katras lietošanas, pārbaudīt asmeni un skrūves
Rezerves daļas	Asmens kods 81004381/1, citas daļas pieejamas servisā

Bieži uzdotie jautājumi - ESL 534 TR-E WINNY

Kā iedarbināt WINNY ESL 534 TR-E zāles pļāvēju?

Pārliecinieties, ka asmens bremzes svira ir noturēta pret stūri, tad strauji pavelciet palaišanas auklu. Modeļiem ar elektrisko palaišanu pagrieziet aizdedzes atslēgu.

Kādu motoreļļu izmantot?

Skatiet komplektācijā iekļauto dzinēja rokasgrāmatu. Parasti SAE 30 vai 10W-30 eļļa ir ieteicama 4-taktu dzinējiem.

Kā regulēt pļaušanas augstumu?

Izmantojiet sviras, kas atrodas pie riteņiem. Dažos modeļos noņemiet diska vāku un noregulējiet riteņa pozīciju ar pievienoto uzgriežņu atslēgu. Visiem četriem riteņiem jābūt vienādā augstumā.

Ko darīt, ja asmens negriež pareizi?

Pārbaudiet, vai asmens nav notrulināts vai bojāts. Lieciet to asināt vai nomainīt specializētā centrā. Pārliecinieties arī, ka pļaušanas augstums nav pārāk zems.

Kā tīrīt zāles pļāvēju pēc lietošanas?

Valkājiet cimdus, noskalojiet šasiju ar ūdeni, noņemiet zāles atlikumus. Noslaukiet dzinēju ar sausu drānu. Nelejiet benzīnu uz plastmasas daļām.

Zāles pļāvējs vibrē neparasti, ko darīt?

Nekavējoties apturiet dzinēju. Pārbaudiet, vai zem asmens nav iestrēdzis svešķermenis. Ja vibrācija turpinās, lieciet profesionālim pārbaudīt asmeni un balansēšanu.

Kā uzglabāt zāles pļāvēju ziemā?

Iztukšojiet degvielas tvertni, notīriet to, turiet to sausā vietā. Atvienojiet aizdedzes sveci un, ja nepieciešams, izņemiet akumulatoru. Pirms novietošanas ļaujiet dzinējam atdzist.

Vai es varu pļaut slapju zāli?

Nav ieteicams, jo mitrā zāle pielīp pie asmens un var aizsprostot izmešanu. Turklāt pļaušana var būt mazāk tīra un palielināt paslīdēšanas risku.

Kā nomainīt asmeni?

Valkājiet cimdus. Atvienojiet aizdedzes sveci. Noliecīet pļāvēju uz norādīto pusi. Atskrūvējiet centrālo skrūvi ar dinamometrisko atslēgu (griezes moments 35-40 Nm). Uzstādiet asmeni ar kodu uz leju, pievelciet ar ieteicamo griezes momentu. Ja nepieciešams, vērsieties specializētā centrā.

Kāda ir zāles pļāvēja garantija?

Garantija neattiecas uz bojājumiem, ko rada benzīns uz plastmasas daļām, ne arī uz normālu asmens nodilumu. Sazinieties ar savu izplatītāju, lai uzzinātu precīzus noteikumus.

LIETOŠANAS INSTRUKCIJA ESL 534 TR-E WINNY

Uzreiz pēc mašīnas nopirkšanas pārrakstiet identifikācijas numurus (3 - 5 - 6) atbilstošajos laukumos rokasgrāmatas pēdējā lappusē.

1. Šasija 12. Dzinējs 13. Nazis (asmens) 14. Akmeņu atgrūdējs
2. Savākšanas maiss 16. Vadības kāts 17. Akseleratora vadības klokis 18. Dzinēja bremzes svira 19. Svira vilkmes ieslēgšanai

UZ VADĪBAS ORGĀNU NORĀDĪTO SIMBOLU APRAKSTS (ja tie ir paredzēti)

1. Lēni 22. Ātri 23. Starteris
2. Dzinēja izslēgšana 25. Vilkme ieslēgta
3. Miera stāvoklis 27. Dzinēja iedarbināšana

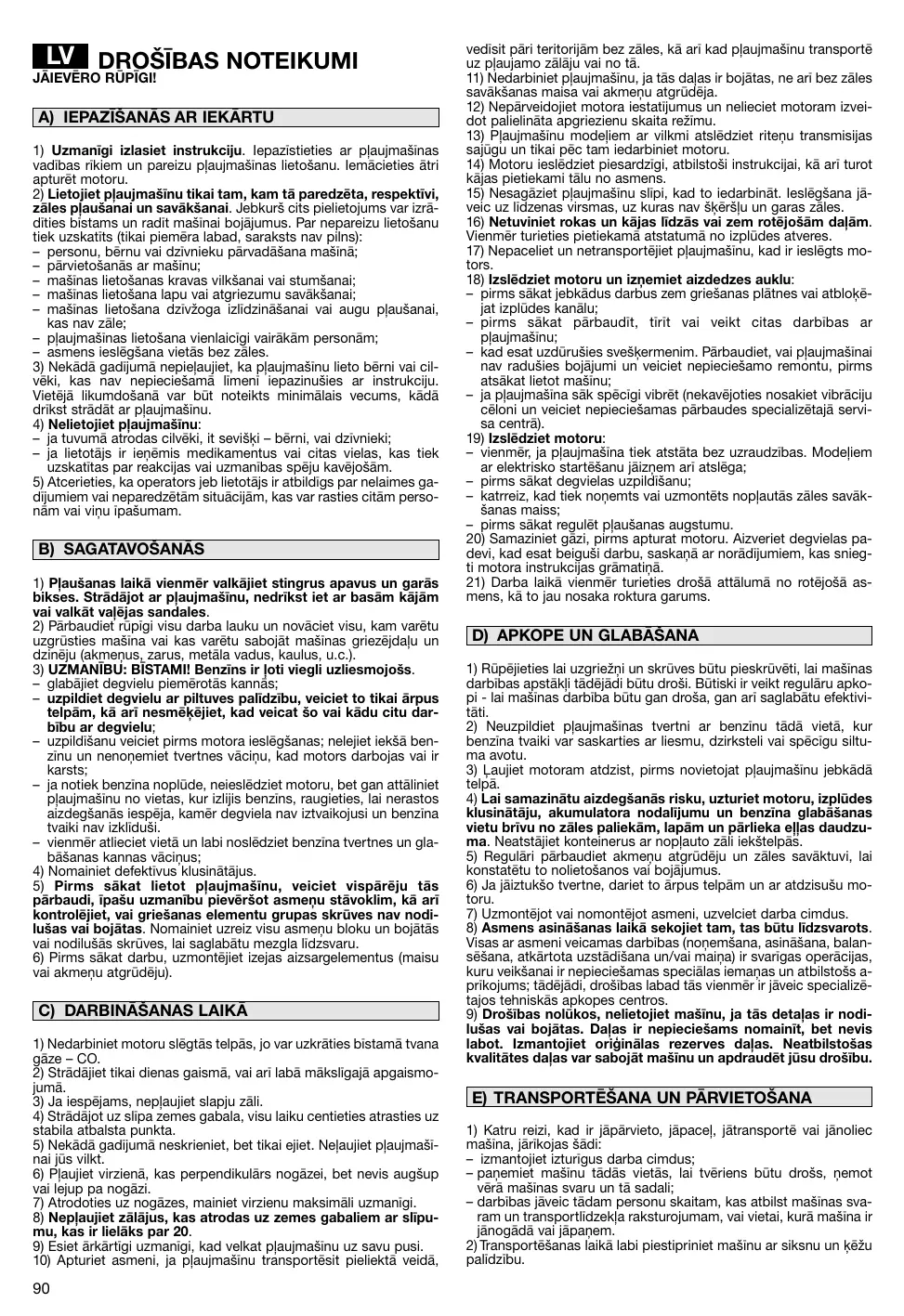

DROŠĪBAS NOTEIKUMI - Šo zāliena plaujmašīnu jālieto piesardzīgi. Ar šo nolūku uz mašīnas atrodas piktogrammas, kuras atgādinās jums par galvenajiem piesardzības pasākumiem lietošanas laikā. To nozīme ir izskaidrota tālāk tekstā. Turklāt iesakām jums uzmanīgi izlasīt drošības noteikumus, kas ir izklāstīti šīs rokasgrāmatas atbilstošajā sadaļā.

1. Uzmanību: Pirms mašīnas lietošanas izlasiet rokasgrāmatu.
2. Izsviešanas risks. Darba laikā plaušanas vietā nedrīkst atrasties cilvēki.
3. Sagriešanās risks. Asmens ir kustīgs. Nelieciet rokas vai kājas iekšā nodalījumā, kur atrodas asmens.
4. Tikai zāliena plaujmašīnai ar elektrisko motoru
5. Uzmanību: Asmens kādu laiku turpina kustēties arī pēc mašīnas izslēgšanas. Uzmanību: Pirms jebkādu tehniskas apkopes vai remonta darbu veikšanas, atvienojiet sveces vadu.
6. Tikai zāliena plaujmašīnai ar elektrisko motoru.

Maksimālās trokšņa un vibrācijas vērtības

Modelim	414	464	534
Akustiskā spiediena limenis operatora ausis (sakanā ar normu 81/1051/EEK)	78,4	79,6	80,3
- Mērijuma kūda (2006/42/EK - EN 27574)	0,7	0,6	0,7
Izmēritais akustiskās jaudas limenis (sakanā ar direktivu 2000/14/EK, 2005/88/EK)	94,0	94,9	96,3
- Mērijuma kūda (2006/42/EK - EN 27574)	0,2	0,2	0,2
Garantētais akustiskās jaudas limenis (sakanā ar direktivu 2000/14/EK, 2005/88/EK)	96	96	98
Vibracijs limenis (sakanā ar normu EN 1033)	12,6	4,07	5,23
- Mērijuma kūda (2006/42/EK - EN 12096)	0,4	0,4	0,4

IDENTIFIKĀCIJAS ETIĶETE UN MAŠĪNAS SASTĀVDAĻAS

1. Skaņas līmenis saskaņā ar direktīvu 2000/14/EK
2. Atbilstības marķējums saskaņā ar direktīvu 98/37/EEK (2006/42/EK no 29.12.2009.)
3. Ražošanas gads
4. Pļaujmašīnas tips
5. Sērijas numurs
6. Ražotāja nosaukums un adrese
7. Artikula kods

Tūlīt pēc mašīnas iegādes ierakstiet identifikācijas numurus (3-5-6) šīs rokasgrāmatas pēdējā lappusē paredzētajās vietās.

1) Uzmanīgi izlasiet instrukciju. Iepazīstieties ar pļaujmašīnas vadības ierīcēm un pareizu pļaujmašīnas lietošanu. Iemācieties ātri apturēt motoru. 2) Lietojiet pļaujmašīnu tikai tam, kam tā paredzēta, respektīvi, zāles pļaušanai un savākšanai. Jebkurš cits pielietojums var izrādīties bīstams un radīt mašīnai bojājumus. Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns): - personu, bērnu vai dzīvnieku pārvadāšana ar mašīnu; - pārvietošanās ar mašīnu; - mašīnas lietošana kravas vilkšanai vai stumšanai; - mašīnas lietošana lapu vai atgriezumu savākšanai; - mašīnas lietošana dzīvžoga izlīdzināšanai vai augu pļaušanai, kas nav zāle; - pļaujmašīnas lietošana vienlaicīgi vairākām personām; - asmens ieslēgšana vietās bez zāles. 3) Nekādā gadījumā nepieļaujiet, ka pļaujmašīnu lieto bērni vai cilvēki, kas nav pietiekami iepazinušies ar instrukciju. Vietējā likumdošana var noteikt minimālo vecumu, kādā drīkst strādāt ar pļaujmašīnu.

4) Nelietojiet pļaujmašīnu:

• ja tuvumā atrodas cilvēki, it sevišķi - bērni, vai dzīvnieki;
• ja lietotājs ir lietojis medikamentus vai vielas, kas tiek uzskatītas par reakcijas vai uzmanības spēju kavējošām. 5) Atcerieties, ka operators jeb lietotājs ir atbildīgs par nelaimes gadījumiem vai neparedzētām situācijām, kas var rasties citām personām vai viņu īpašumam.

B) SAGATAVOŠANĀS

1) Plaušanas laikā vienmēr valkājiet stingrus apavus un garās bikses. Strādājot ar plaujmašīnu, nedrīkst iet ar basām kājām vai valkāt vaļējas sandales. 2) Pārbaudiet rūpīgi visu darba lauku un novāciet visu, kam varētu uzgrūsties mašīna vai kas varētu sabojāt mašīnas griezējdalu un dzinejius (akmeņus, zarus, metāla vadus, kaulus, u.c.). 3) UZMANĪBU: BĪSTAMI! Benzīns ir ļoti viegli uzliesmojošs.

• glabājiet degvielu piemērotās kannās;
• uzpildiet degvielu ar piltuves palīdzību, veiciet to tikai ārpus telpām, kā arī nesmēķējiet, kad veicat šo vai kādu citu darbību ar degvielu;
• uzpildīšanu veiciet pirms motora ieslēgšanas; nelejiet iekšā benzīnu un nenoņemiet tvertnes vāciņu, kad motors darbojas vai ir karsts;
• ja notiek benzīna noplūde, neieslēdziet motoru, bet gan attāliniet plaujmašīnu no vietas, kur izlijis benzīns, raugieties, lai nerastos aizdegšanās iespēja, kamēr degviela nav iztvaikojusi un benzīna tvaiki nav izklīduši.
• vienmēr atlieciet vietā un labi noslēdziet benzīna tvertnes un glabāšanas kannas vāciņus; 4) Nomainiet defektīvus klusinātājus. 5) Pirms sākat lietot plaujmašīnu, veiciet vispārēju tās pārbaudi, īpašu uzmanību pievēršot asmeņu stāvoklim, kā arī kontrolējiet, vai griešanas elementu grupas skrūves nav nodilušas vai bojātas. Nomainiet uzreiz visu asmeņu bloku un bojātas vai nodilušas skrūves, lai saglabātu mezglā līdzsvaru.

6) Pirms sākt darbu, uzmontējiet izejas aizsargelementus (maisu vai akmeņu atgrūdēju).

C) DARBINĀŠANAS LAIKĀ

1) Nedarbiniet motoru slēgtās telpās, jo var uzkrāties bīstamā tvana gāze - CO. 2) Strādājiet tikai dienas gaismā, vai arī labā mākslīgajā apgaismojumā.

3) Ja iespējams, neplaujiet slapju zāli. 4) Strādājot uz slīpa zemes gabala, visu laiku centieties atrasties uz stabila atbalsta punkta. 5) Nekādā gadījumā neskrieniet, bet tikai ejiet. Neļaujiet plaujmašīnai jūs vilkt. 6) Plaujiet virzienā, kas perpendikulārs nogāzei, bet nevis augšup vai lejup pa nogāzi. 7) Atrodoties uz nogāzes, mainiet virzienu maksimāli uzmanīgi. 8) Neplaujiet zālājus, kas atrodas uz zemes gabaliem ar slīpumu, kas ir lielāks par 20. 9) Esiet ārkārtīgi uzmanīgi, kad velkat plaujmašīnu uz savu pusi. 10) Apturiet asmeni, ja plaujmašīnu transportējat pieliekta veidā,

vediet pāri teritorijām bez zāles, kā arī kad plaujmašīnu transportējat uz plaujamo zālāju vai no tā.

11) Nedarbiniet plaujmašīnu, ja tās daļas ir bojātas, ne arī bez zāles savākšanas maisa vai akmeņu atgrūdēja. 12) Nepārveidojiet motora iestatījumus un neļaujiet motoram izveidot pārmērīgu apgriezienu skaita režīmu. 13) Plaujmašīnu modeļiem ar vilkmi atslēdziet riteņu transmisijas sajūgu un tikai pēc tam iedarbiniet motoru. 14) Motoru ieslēdziet piesardzīgi, atbilstoši instrukcijai, kā arī turot kājas pietiekami tālu no asmens. 15) Nesagāziet plaujmašīnu uz sāniem, kad to iedarbinat; ieslēgšana jāveic uz līdzenas virsmas, uz kuras nav šķēršļu un garas zāles. 16) Netuviniet rokas un kājas līdzās vai zem rotējošām daļām. Vienmēr turieties pietiekamā attālumā no izpildes atveres.

17) Nepaceliet un netransportējiet pļaujmašīnu, kad ir ieslēgts motors.

18) Izslēdziet motoru un izņemiet aizdedzes aizdedzes auklu:

• pirms sākat jebkādus darbus zem griešanas plātnes vai atbloķējat izplūdes kanālā;
• pirms sākat pārbaudīt, tīrīt vai veikt citas darbības ar pļaujmašīnu;
• kad esat uzduņķojis svešķermeni. Pārbaudiet, vai pļaujmašīnai nav radušies bojājumi un veiciet nepieciešamo remontu, pirms atsākat lietot mašīnu;
• ja pļaujmašīna sāk spēcīgi vibrēt (nekavējoties nosakiet vibrācijas cēloni un veiciet nepieciešamās pārbaudes specializētajā servisa centrā).

19) Izslēdziet motoru:

• vienmēr, ja pļaujmašīna tiek atstāta bez uzraudzības. Modeļiem ar elektrisko startēšanu jāizņem arī atslēga;
• pirms sākat degvielas uzpildīšanu;
• katru reizi, kad tiek noņemts vai uzmontēts nopļautās zāles savākšanas maiss;
• pirms sākat regulēt pļaušanas augstumu. 20) Samaziniet gāzi, pirms apturat motoru. Aizveriet degvielas padevi, kad esat beidzis darbu, saskaņā ar norādījumiem, kas norādīti motora instrukcijas grāmatiņā. 21) Darba laikā vienmēr turieties drošā attālumā no rotējošā asmens, kā to jau nosaka roktura garums.

1) Katru reizi, kad ir jāpārvieto, jāpaceļ, jātransportē vai jānoliec mašīna, jārīkojas šādi: - izmantojiet izturīgus darba cimdus; - paņemiet mašīnu tādās vietās, lai tvēriens būtu drošs, ņemot vērā mašīnas svaru un tā sadalījumu: - darbības jāveic tādam personu skaitam, kas atbilst mašīnas svaram un transportlīdzekļa raksturojumam, vai vietai, kurā mašīna ir jānogādā vai jāpaņem. 2) Transportēšanas laikā labi piestipriniet mašīnu ar siksnu un ar palīdzību.

LV LIETOŠANAS NOTEIKUMI

Informācijai par dzinēju un akumulatoru (ja tas ir paredzēts) lasiet atbilstošās rokasgrāmatas.

PIEZĪME - Atbilstību starp norādēm tekstā un atbilstošajiem zīmējumiem (kas atrodas 2., 3., 4. un 5. lappusē) var noteikt ar paragrāfa numura palīdzību.

1. MONTAŽAS IZPILDE

PIEZĪME - Piegādes laikā uz mašīnas jau var būt uzstādīti daži mezgli.

UZMANĪBU - Izpakošana un tās montāža ir jāpabeidz uz līdzenas un cietas virsmas, ir jābūt pietiekami daudz vietas gan mašīnai, gan iepakojumu pārvietošanai, lietojot tikai piemērotus piederumus.

Iepakojuma materiāli ir jāutilizē saskaņā ar spēkā esošo vietējo likumdošanu.

1.1a "I" tipa rokturis - bez augstuma regulēšanas - Uzstādiet roktura apakšējo daļu (1) mašīnas sānu caurumos, piestiprinot to ar skrūvju komplekta (2) palīdzību.

Samontējiet virsējo daļu (3), izmantojot skrūvju komplektu (4), sekojot tam, lai startēšanas auklas vadīklas spirāle (5) būtu novietota pareizi.

Dažos modeļos: pievienojiet motora bremzes vadu (6), iespraužot auklas spaili (7) atbilstošajā vadības sviras (8) atverē; pēc tam piestipriniet vada balstu (6a) pie roktura ar skrūvju komplekta (9) palīdzību, kā parādīts.

Piestipriniet vadības kabeļus ar slokšņu palīdzību (10).

1.1b "II" tipa rokturis - ar augstuma regulēšanu - Aiznesiet līdz darba vietai iepriekš samontētu roktura apakšējo daļu (1) un piestipriniet to ar apakšējo roktura sviru (2) palīdzību, sekojot tam, lai divi tapas (3) tiktu ievietotas atbilstošajās atverēs (4). Samontējiet virsējo daļu (5), izmantojot skrūvju komplektu (6), sekojot tam, lai startēšanas auklas vadīklas spirāle (7) būtu novietota pareizi.

Dažos modeļos: pievienojiet motora bremzes vadu (8), iespraužot auklas spaili (9) atbilstošajā vadības sviras atverē (10); pēc tam piestipriniet vada balstu (8a) pie roktura ar skrūvju komplekta (11) palīdzību, kā parādīts. Piestipriniet vadības vadus ar apskavu palīdzību (12).

Atslābinot roktura sviras (2), rokturi var uzstādīt vienā no diviem iespējamajiem augstumiem.

1.2a Ja ir nelokāns maiss:

Uzmanīgi noņemiet no maisa (3) augšējās daļas plāksnīti (1) un paplāksnes (2). Noņemiet divas paplāksnes (2) un uzstādiet plāksnīti (1) maisa augšdaļā, ievietojot to līdz klikšķim. Uzstādiet divas (1) un (2), sekojot tam, lai savienošanās daļas būtu pilnīgi ievietotas ligzdās, līdz būs dzirdams klikšķis, un piestipriniet tās ar skrūvju (5) palīdzību, kas nāk komplektā.

1.2b Ja ir plastmasas/audekla maiss:

Ievietot karkasu (15) maisā (17) un pievienot visus plastmasas profilus (18) ar skrūvgrieža palīdzību, kā parādīts zīmējumā. Ievietot līdz galam audekla ārējo malu (19) plastmasas daļā (13) tā, lai attālums no galiem būtu 5 - 7 mm.

1.3 Modeļiem, kam ir elektriskā iedarbināšana, pievienojiet akumulatora kabeli galvenajam pļaujmašīnas kabeļu kontaktam.

2. VADĪBAS IERĪČU APRAKSTS

2.1 Akseleratoru (ja tāds ir paredzēts) vada ar sviras palīdzību (1). Sviras stāvokļus norāda relatīvā skala.

Dažiem modeļiem ir fiksēta režīma motors - tātad tam nav nepieciešams akselerators (2).

2.2 Asmens bremzi vada ar sviras palīdzību (1), kuru vajadzēs pavilkt pret rokturi, lai veiktu iedarbināšanu, kā arī pļaujmašīnas darbības laikā. Atlaižot šo sviru, motors apstāsies. 2.3 Ja modelis ir ar vilkmi, pļaujmašīna sāks kustēties, kad svira (1) tiks nospiesta uz roktura pusi. Atlaižot šo sviru, pļaujmašīna beidz kustēties uz priekšu. 2.4 Pļaušanas augstumu regulē ar atbilstošo sviru palīdzību (1). Dažos modeļos jārīkojas šādi: noņemiet diska vāku (2) un atskrūvējiet tapu (3) ar atslēgas (4) palīdzību, kura nāk komplektā; novietojiet riteņus vēlamajam pļaušanas augstumam atbilstošajā caurumā un pieskrūvējiet līdz galam tapu (3) ar atslēgas (4) palīdzību.

Četriem riteņiem jābūt uzstādītiem vienādā augstumā. DARBĪBU DRĪKST VEIKT TIKAI TAD, KAD IR APTURĒTS NAZIS.

3. ZĀLES PĻAUŠANA

3.1 Paceliet akmeņu atgrūdēju un pareizi piestipriniet nelokāno maisu (1) vai audekla maisu (2), kā parādīts attiecīgajos zīmējumos. 3.2 Iedarbināšanas laikā veiciet dzinēja rokasgrāmatā izklāstītos norādījumus, tad piespiediet asmens bremzi (1) pie vadības kāta un enerģiski pavelciet iedarbināšanas auklas rokturi (2).

Modeļos ar elektrisko iedarbināšanu, velciet asmens bremzes sviru vadības kāta virzienā un pagrieziet aizdedzes atslēgu (3).

3.3 Zālāja izskats būs labāks, ja pļaušana vienmēr veiksit vienā konkrētā augstumā un pamīšus divos virzienos.

ZĀLIENA KOPŠANAS IETEIKUMI

Katram zāles veidam ir savas īpašības, kas prasa atšķirīgu pieeju zāliena kopšanai. Ievērojiet uz sēklu iepakojuma esošos norādījumus par pļaušanas augstumu un ņemiet vērā augšanas apstākļus jūsu reģionā.

Turklāt, ņemiet vērā, ka zāle sastāv no stiebra un vienas vai vairākām lapām. Lapu pļaušanas iznīcināšanas gadījumā zāliens tiks bojāts un tiks traucēta zāles augšana.

Vispārīgā gadījumā var izmantot šādus norādījumus:

• pārāk zema pļaušana izrauj un retina zāles segumu, kas rezultātā izskatīsies „plankumaini";
• Vasarā pļaušanas augstumam jābūt lielākam, lai izvairītos no augsnes izžūšanas;
• Nepļaujiet mitru zāli; tas var samazināt asmens efektivitāti, jo zāle pie tā pielīp un tiek izrauta;
• Ja zāle ir īpaši augsta, vispirms iesakām noplaut to, uzstādot asmeni visaugstākajā stāvoklī, un pēc divām vai trim dienām atkārtoti noplaut zālienu.

3.4 Kad esat beiguši darbu, atlaidiet bremzes sviru (1) un atvienojiet sveces apvalku (2). Modeļiem, kam to nav, izņemiet kontakta atslēgu (3).

GAIDIET, KAMĒR APSTĀJAS ASMENS, un tikai tad drīkst veikt jebkādus darbus ar mašīnu.

4. PARASTĀ APKOPE

SVARĪGI - Regulāra un rūpīga tehniskā apkalpošana ir nepieciešama drošības līmeņa un mašīnas sākotnējo

rādītāju saglabāšanai.

Glabājiet zāliena pļaujmašīnu sausā vietā.

1) Tīrīšanas, tehniskās apkalpošanas vai regulēšanas laikā izmantojiet izturīgus darba cimdus. 2) Uzmanīgi mazgājiet mašīnu ar ūdeni pēc katras pļaušanas operācijas; iztīriet zāles atliekas un netīrumus, kuri ir savākušies šasijas iekšpusē, lai izvairītos no problēmām, saistītām ar mašīnas iedarbināšanu, kuras var rasties, ja šie netīrumi iežūst. 3) Šasijas iekšpuses krāsojums ar laiku var pazust noplautas zāles abrazīvās iedarbības dēļ; šajā gadījumā nekavējoties nokrāsojiet to ar pretkorozijas krāsu, lai novērstu rūsas veidošanos, kas var novest pie metāla korozijas. 4) Gadījumā, kad ir jāpiekļūst mašīnas apakšējai daļai, mašīna ir jānoliec vienīgi uz to pusi, kura ir norādīta dzineja rokasgrāmatā, turklāt ir jāseko attiecīgajiem norādījumiem. 5) Izvairieties no benzīna izliešanas uz motora vai mašīnas plastmasas daļām, lai nesabojātu tās, un uzreiz noslaukiet benzīnu, ja tas tika izliets. Garantija neattiecas uz plastmasas daļu bojājumiem benzīna izliešanas dēļ.

4.1 Iesakām visas operācijas ar asmeni veikt specializētajā servisa centrā, kura rīcībā ir šiem darbiem piemēroti piederumi. Ar šo mašīnu ir paredzēts lietot asmeņus, uz kuriem ir norādīts šāds kods:

81004360/3 (modelim 414)

81004365/3 (modelim 464)

81004381/1 (modelim 534)

Uz asmeņiem obligāti jābūt marķējumam. Ņemot vērā izstrādājuma attīstību, iespējams, ka augstāk norādītie asmeņi ar laiku tiks aizvietoti ar citiem saderīgiem asmeņiem, kuriem ir līdzīgi raksturojumi un lietošanas drošības līmenis.

Uzstādiet asmeni (2) tā, lai kods un marķējums būtu vērsti pret zemi, ievērojot secību uz attēla.

Pieskrūvējiet centrālo skrūvi (1) ar dinamometriskās atslēgas palīdzību, kas ir kalibrēta uz 35-40 Nm.

4.2 Lai no jauna uzlādētu izlādējušos akumulatoru, pieslēdziet to akumulatora lādētājam (1) atbilstoši norādījumiem, kas sniegti grāmatiņā par akumulatora apkopi.

Nesavienojiet akumulatoru lādētāju tieši ar dzinēja spaili. Nav iespējams iedarbināt dzinēju, izmantojot akumulatoru lādētāju kā barošanas avotu, jo var sabojāt lādētāju. Ja ir sagaidāms, ka plaujmašīnu ilgāku laiku nelietos, atvienojiet akumulatoru no motora kabeļiem, taču nodrošiniet labu lādēšanas līmeni.

5 APKĀRTĒJĀS VIDES AIZSARDZĪBA

Mašīnas īpašniekam ir jārūpējas par vides aizsardzību, lai uzlabotu sabiedrību un vidi, kurā dzīvojam.

• Centieties nekļūt par jūsu kaimiņu traucējumu cēloni.
• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz plaušanas atkritumu pārstrādi. Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, eļļas, benzīna, akumulatoru, filtru, bojāto detaļu vai citu vidi piesārņojošo materiālu pārstrādi; šos atkritumus nedrīkst mest saimniecības atkritumu miskastē, bet tie ir jānogādā uz speciāliem savākšanas centriem, kas nodrošina atkritumu utilizāciju.
• Pēc mašīnas izvadīšanas no ekspluatācijas, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vietējās likumdošanas prasībām.

6. PIEDERUMI

UZMANĪBU: Jūsu drošības labad ir kategoriski aizliegts uzstādīt jebkādus citus piederumus, kas nav norādīti zemāk esošajā sarakstā ar speciāli jūsu mašīnas modelim un tipam izstrādātajiem piederumiem.

6.1 “Mulčēšanas” komplekta (ja nav iekļauts komplektācijā)

Smalki sasmalcina nopļauto zāli un atstāj to uz zāliena, nevis savāc to maisā.

Ja radušās jebkādas neskaidrības vai problēmas, noteikti sazinieties ar tuvāko palīdzības dienestu vai vietu, kur iegādājāties iekārtu.
