BRUKSANVISNING ESL 534 TR WINNY

1. Ljudeffektnivå enigt direktivet 2000/14/EG
2. Overstammelseintyg enlistig maskindirektiv 98/37/EEG (2006/42/EG frän 29/12/2009)
3. Tillverkningsar
4. Typ av gräsklippare
5. Serienummer
6. Tillverkarens namn och adress
7. Artikelnummer

Omedelbart after att maskinen köpts, skriv in identifieringsnumren (3 - 5 - 6) i de avsedda utrymmena på bruksanvisingens sista sida.

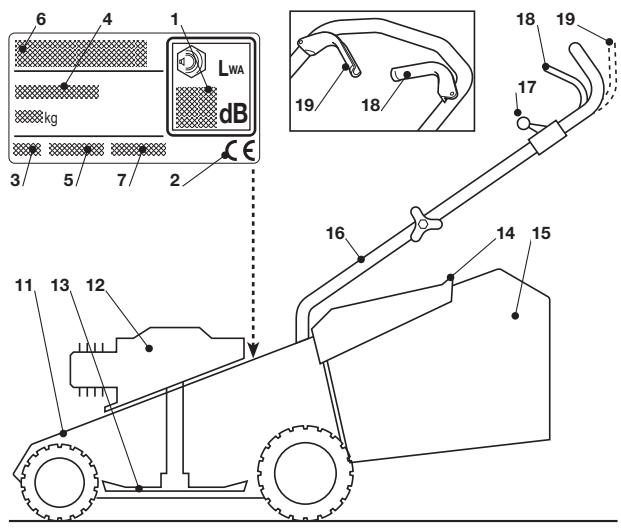

1. Chassi 12. Motor 13. Kniv (Blad) 14. Stenskydd
2. Uppsamlingspase 16. Handtag 17. Gasreglage
3. Motorbromsspak 19. Spak for koppling sjalvgaende lage

BESKRIVNING AV SYMBOLERNA PÀ REGLAGEN (där Förutsedda)

1. Längsam 22. Snabb 23. Startmotor
2. Stopp motor 25. Självgående lage kopplat
3. Village 27. Start motor

SÄKERHETSFÖRESKRIFTER - Din gräsklippare ska användas med försiktig. För detta syfte hare symboler placerats på maskinen vilka pärminner om de huvudsakliga försiktighetsatgärderna. Symboler Förklaras nedan. Det rekommanderas även att du nogrant lager igenom sakerhetsföreskrifterna i motsvarande kapitel ienna handbook.

1. Obs: Läsigenom handboken fore maskinens användning.
2. Risk for flygande partiklar. Obehöriga fár inte vistas i arbetsomrædet.
3. Risk for skärskador. Knivar i rörelse. Stick inte fötter er händere i knivhuset.
4. Endast for grasklippare med elmotor
5. Obs: Bladei fortsetter att rotera en stund after att man stangt av maskinen
6. Obs: Dra ut tändstiftets huv före varje underhallningsarbeteEll reparation.
7. Endast for gräsklippare med elmotor

Maximala varden for buller och vibrationer

För model	414	464	534
Ljudtrycksnivå vid operatörens öra (enligt direktiv 81/105/EEG)	db(A)	78,4	79,6
-Tvivel med mätt (2006/42/EG - EN 27574)	db(A)	0,7	0,6
Uppmättljudeffektsnivå (enligt direktiv 2000/14/EG, 2005/88/EG)	db(A)	94,0	94,9
-Tvivel med mätt (2006/42/EG - EN 27574)	db(A)	0,2	0,2
Garanteradljudeffektsnivå (enligt direktiv 2000/14/EG, 2005/88/EG)	db(A)	96	96
Vibrationsnivå (enligt standard EN 1033)	m/s2	12,6	4,07
-Tvivel med mätt (2006/42/EG - EN 12096)	m/s2	0,4	0,4

DA

MASKINENS IDENTIFICATIONSSKILT OG KOMPONENTER

1) Läs noggrant igenom instruktionerna. Lar att känna igen kontrollerna och att annvå grasklipparen på passande sätt. Lar att snabbet stänga av motn.
2) Använd gräsklipparen till det ändamål den ar avsedd, dvs. att endast klippa och samla ihop gräs. Annan användning kan vara farlig och skada maskinen. Föllande anses som felaktig användning (som exemple, men inte uteslutande):

• transportera personer, barn eller djur pa maskinen;
• transportera sig själv på maskinen;
• anvanda maskinen for att slapa aller skjuta faster;
• anvanda maskinen for att samla in lov eller skrapi;
• använda maskinen für att klippa buskar aller annan vegetation an gräs;
• maskinen anvands av flera personer;
• aktivera kniven på platserutan gräs.

3) Läd aldrig gräsklipparen användas av barn eller av personer, som inte känner till instruktionerna tillräckligt. Lokala bestammelser kan ange en minimälder for dess användning.

4) Använd aldrig gräsklippen
- i narheten av personer, specielt barn, aller djur;
- om användaren har intagit likemedel aller ämnen, som kan anses skadliga für hans reflexförmäga och uppmärksamhet.
5) Glöm inte, att användaren ar ansvarig für eventuella olycksfall och oförutseddà handelser gentemot andra personer och deras egenskap.

B) FÖRBEREDELS

1) Bär alltid kraftiga skor och länge byxor narr gräset klips. Använd inte gräsklipparen barfota eller med öppna skor.
2) Kontrollera noggrant hela arbeitsrområdet, avlögnsa allt, som skulle kunna sugas in och kastas ut frän maskinen eller skada skärenheten och motorn (stenar, kvistar, järntråd, ben, etc.).
3) OBSI: FARA! Bensinen ar lättantändlig.

• forvara bensinen i den där till avsedda behällaren;
• använd en tratt für att fylla på bränslet, gör detta utomhus och avstå frän att röka under arbetet samt var gang man hanterar bränslet;
• fyll pa med bransle innan motorn satsigang; tillfor inte bensin och ta inte bort tankens lock narn motorn arpellar varm;
• sätt inte på motorn om bensin läcker ut och undvik, att orsaka brandfara genom att avlågsna grasklipparen frän området)där branslet har spilts, tills branslet har dunstat bort och bensinängorna har upplöst sig;
• satt alltid tillbaka tankens och bensinbehällarens lock och kontrollera, att locken ar väl lästa.

4) Ersatt slitten luddampare.
5) Utför en allmän kontroll före användning, och kontrollera sārskilt noga knivarnas utseende, och att skruvarna och knivarna inte ar notta eller skadade. Ersätt hela knivbloket och de skadade eller utnotta skruvarna, sä att balanseringen bibehåles.
6) Montera skydden på utblåset (säck eller stenskydd) innan arbetet sats igäng.

C) UNDER ANVÄNDNINGEN

1) Satt inte på motorn i stängda utrymmen, där farliga koloxydgaser kan utvecklas.
2) Arbeta endast i dagsljus ellr med en god belysning.
3) Unvik om möjigt, att arbeta när gräset ar vätt.
4) Kontrollera, att det alltid finns ordentliga stödpunkter på sluttende terräng.
5) Spring aldrig; gå. Användaren bör inte lata sig dras av gräsklipparen.
6) Klipp alltid tvårs over sluttande terräng, aldrig upp och ner.
7) Var särskilt fösiktig vid byte av riktning i sluttande terräng.
8) Klipp aldrig på terräng, som har över 20^ sluttning.
9) Var särskilt forsiktig Near graskilipparen dras mot foraren.
10) Stoppa knivarna, om grasklipparen maste lutas for bl. a. transport, vid korsning ay vtor utan gras och nar grasklipparen transporteras till och fran ytan dar graset sca klippas.

11) Använd aldrig gräsklipparen om skydden är skadade, somtutan uppsamlare eller stenskydd.
12) Åndra inte motorns inställingar och låt den inte uppnå ett alltför högt motorvarvystal.
13) Vid modeller med drift ske hjuldriftens koppling frankopplas, innan motorn sats igang.
14) Satt på motorn/GLT instruktionerna och hall fotterna langt frän kniven.
15) Luta inte gräsklipparen när den sätts igäng. Sätt igäng den på en plan ytautan hinder och högt gräs.
16) Håll aldrig harder och föttir närhemerter oder roterende lard. Stà alltid langt frän gräsutkastningsöppningarna.
17) Lyft inte och Transportera inte graskilpparen nar den ar igang.
18) Stoppa motorn och dra av tändstiftskabeln:
- fore varje ingrepp under klippskivan och innan utkastnings-rannan rensa;
- innan gräsklipparen kontrolleras, rengörller ellinnan man böjar arbeta pa den;
- after att ha slagit emot ett främande foremál. Kontrolera ev. skador pa grasklipparen och reparerom nödvändigt, innan maskinen anvands pa nytt;
- om gräsklipparen bōrjar att vibrera onormalt (sök omedelbart after orsaken till vibrationerna och utför de nödvändiga kontrøllerna hos ett specialiserat center).
19) Stoppa motorn:
- var gäng gräsklipparen stär obevakad. Vid modeller med elst-art skä även nyckeln borttagas;
- innan bransle fylls pà;
- var gäng gräsuppsamlaren tas bort erler monteras på igen; - innan klipphöjen ställs in.
20) Minska på gasen innan motorn stoppas. Stång av bransletillförseln nrar arbetet ár slut och följ instruktionerna i motorns handbook.
21) Under arbetet, hall alltid sakerhetsavstandet fran den roterande kniven, dvs. handtagets langd.

D) UNDERHÄLL OCH FÖRVARING

1) Häll muttrar och skruvar Åtdragna for att alltid behalla maskinen i sakert arbetstillstand. Under regmüssigt underhall ar vasantigt for sakerheten och for att uprätthalla prestationsnivān.
2) Förvara aldrig gräsklipparen med bensin i tanken i ett rum, dar bensinängorna kan nås av eldslág, gnista eller stark varmekälla.
3) Låt motorn kallna innan gräsklipparen ställs bort.
4) For att minska brandrisken ska motorn, utloppet saml ljuddamparen, batteriladan och bensinforvaringsstället vara frija fránigrasrester, lov ellereoverflodigt fett. Lämna inte behällare med klippet gräs inomhus.
5) Kontrollera oftà att stenskyddet och gräsuppsamlaren inte ár alltfor utnötra eller forslitna.
6) Om tanken måste tömmas, ská detta göras utomhus och med kall motor.
7) Använd arbetshandskar vid demontering och pâmontering av kniven.
8) Se till att kniven halls i jämvikt nar den slipas. Alla ingrepp gällande kniven (nedmontering, slipning, balansering och/eller byte) ar kravande inggrepp som afterfragar specifik kompetens Förutom använding av speciella verktyg; på grund av sakerhetsskal sö måste de därfor utföras hos en serviceverkstad.
9) Av sakerhetsskal, använd aldrig maskinen med slitna aller skadade delar. Delarna sca bytas ut och aldrig repareras. Använd originala reservdeler. Delar som inte ár av samma kvalitet kan skada maskinen och ställa din och andras sakerhet på spel.

E) TRANSPORT OCH FÖRFLYTTNING

1) Var gäng som man mäste förflytta, lyfta eller luta maskinen sá mäste man:
- bāra robusta skyddshandskar;
- greppa maskinen sān fār ett sākert tag genom att ta i beaktende dess vikt och fordelning;
- ta hjälp av tillräckligt med personer, anpassat after maskinens vikt aller platsen där den skall placeras eller lyftas upp.
2) Under transporten, späll fast maskinen med vajrar eller kedjor.

SV BRUKSANVISNING

Läs motsvarande instruktionsböcker für motorn och batteriet (i förekommande fall).

ANMÄRKNING - Motsvarigheten mellan referenserna i texten och respektiva figurer (pà sidorna 2 - 3) anges av siffran framfor varje avsnitt.

1. SLUTFÖRA MONTERINGEN

ANMÄRKNING - Maskinen kan levereras med vissa komponenter monterade.

WARNING - Uppackningen och slUTForandet av monteringen skall utforas pa en plan och stabil yta, med utrymme som ar tillrackligt for att flyta maskinen och emballagen med hjalp av lampliga utrustninger.

Bortskaffandet av emballagen skull goras enligt gallande lokala bestammelser.

1.1a Handtag av typen "I"- utan hójdreglering - Montera handtags nedre del (1) i halen på sidorna av chassit och fäst det hela med tillhörande skruvar (2). Montera den övre delen (3) med hjälp av de tillhörande skruvarna (4),kontrollera att startlinans styrfjädrar (5) stär korrekt.

Pá vissa modeller: anslut motorbromsens (6) kabel genom att haka fast kabeluttaget (7) i det avsedda hålet på kontrollspaken (8); därmed sö fixera enligt indikationerna sladdens stöd (6a) till handtaget med hjälp av skruvarna (9).

Fäst kommandokablarna med klämmorna (10).

1.1b Handtag av typen "Il"- med hojdreglering - For tillba-ka det formonterade handtagets (1) nedre del till arbetssposition, och las fast med hjalp av de nedre vreden (2) och var noggrann sa att de två stiften (3) sitter kvar i sina hal (4). Montera handtagets övre del (5) med hjalp av de tillhörande skruvarna (6), kontrollera att startlinans styrfjädrar (7) stär korrekt.

Pá vissa modeller: anslut motorbromsens (8) kabel genom att haka fast kabeluttaget (9) i det avsedda hålet på kontrollspaken (10); därmed sä fixera enigt indikationerna sladdens stöd (8a) till handtaget med hjälp av skruvarna (11).

Fäst kommandokablarna med klämmorna (12). Genom att lossa vreden (2) ar det möjigt att reglera handtaget i två olika höjer.

1.2a Vid styv sack:

Separera noggrant plattan (1) och brickorna (2) frän säckens (3) övre del. Ta bort de två brickorna (2) och montera dit plattan (1) på säckens (3) övre del genom att satta fast den tills det klickar till.

Montera ihop sackens tvä delar (3) och (4) och var noggrann sä att hakarna sätts in ända in i sina sätten tills det klickar till och fixera dem med de medfoljande skruvarna (5).

1.2b Vid sack av plast och tyg:

For in ramen (15) i säcken (17) och haka i smtiga plastprofiler (18) med hjäp av en skruvmejssel enligt figuren. Stick in tygetsytterkant (19) i plastdelens (13) skára. Börja 5-7 mm frän äänden.

1.3 Om modellen ar utrustad med elektrisk startmotor, anslut batterikabeln till kontaktdonet for grasklipparens huvud-nat.

2. BESKRIVNING AV KOMANDON

2.1 Förgasaren (om sādān finns) kontrolleras av spaken (1), vars lagen ār angivna på den aktuella skylten.

Nagra modeller ar forsedda med motor med fast varvital.

Förgasaren ar dārfor ej installererad.

2.2 Knivbromsen drives av spaken (1). Vid start och använding av apparaten, skä spaken hällas intryckt mot handtaget. Motorn stannar sö snart spaken släpps.
2.3 Pá de självgaende modellerna körs gräsklipparen fram-ät genom att spaken (1) dras mot handtaget. Gräsklipparen stannar s-snart spaken släpps.
2.4 Klipphöjdensinstallingershällsdem hjälpav de speciella spakarna(1).‘Pa vissa modeller sa ta bort skyddskapan (2) och skruva loss stiftet (2) med nyckeln (4) som medfoljer; placera hjulen i halet (5) som motsvarar önskad klipphöjd och skruva fast stiftet (3) helt och hallet med nyckeln (4).De fyra hjulen maste sta pa samma höjd.

UTFOR DETTA INGREPP MED STILLASTAENDE KNIV.

3. GRASKLIPPNING

3.1 Lyft stenskyddet och haka fast den styva säcken (1)
eller tygsäcken (2) ordentlich enigt bilderna.
3.2 For att starta motorn, folj anvisingarna i motorns handbook. Dra sedan bladets bromsspak (1) mot handtaget och ryck till med startvajerns handtag (2).
På modellerna med elektriskt start, dra bladets bromsspak (1) vrid startnyckeln (3).
3.3 Gräsmattan kommt att fã ett bättre utseende om grä-set alltid klips i sama Höjd och växelis i böda riktningarna.

RÄD FÖR SKÖTSEL AV GRÄSMATTAN

Varje typ av gräs har olika egenskaper och gräsmattan kan därmed krva olika skötselsätt. Läs alltid genom anvisningarna på frönas forpackninger ifraga om klipphöjden, i forhällande till hur graset væx i omrändet dar arbetet utfors.

Kom ihag att de festa grastyperna bestar av en stjalk och ett ellera blad. Om bladen klips helt, skadas grasmattan och utvaxten ar svar.

I allmänhet kan de foljande anvisingarna gälla:
- en for låg klippning orsakarål och gallringar på gräsmattan, med ett "fläckigt" yta;
- under sommaren skla klippninger vara högre fort att undvika en torkning av marken;
- klippinte graset dà det ār blott. Det kan minska cladets effet och graset klistrar sig fast och medfor hal i grasmattan;
- für speziellt högt grás sca den Första klippninger góras pá maskinens högsta Höjd, foljt av en andra klippning med två eller tre dagars mellanrum.

3.4 När arbetet ár slut, slapp bromsspaken (1) och ta bort tändstiftets hätt (2). Pà modellerna med elektrisk startmotor, ta ur tändnyckeln (3). VÄNTA TILLKS KNIVEN STANNAT innan andra Åtgård er vidtas på gräsklipparen.

4. RUTINUNDERHÄLL

VIKTIGT - Regelmässigt och nogrant underhällarsarbete ar nödvändigt for att over tid bibehalla sakerhetsnivan och

maskinens ursprungliga prestationer.

Forvara grasklipparen i torr miljo.

1) Satt pÅ Er robusta skyddshandskar fore alla slags ingrepp for rengöring, underhällarsbete eller justeringar på maskinen.
2) After all klippning sā gör rent maskinen med vatten; ta bort alla grästrester och lera som samlats inuti chassit für att undvika att den torkar in som kan göra det svärare att starta maskinen{nästa gang.
3) Färgen inuti chassisit kan lossna med tiden då graset sliter pa det; i sö fall sá mälä med antirost farg for att forebygga bildning av rost vilket kan medfora metallkorrosion.
4) Ifall man masta komma at de nedre delarna sa luta endast maskinen vid den sida som indikeras i motorns instruk-tionshafte, och genom att folja dess anvisningar.
5) Undvik att hälla bensin på motrons plastdeler eller pa maskinen for att undvika att denkommen till skada och torka genast bort bensindropper som eventuellt spilts.

Garantin tacker inte skador på plastdelar orsakade av bensin.

4.1 Varje ingrepp på kniven ska utforas hos ett specialiserat center som har de lampliga utrustningarna.

På denna maskin har en användning av kniven med följande kod forutsets:

81004360/3 (for modell 414)

81004365/3 (for modell 464)

Knivarna skall alltid vara markerade med Å. På grund avprodukten utveckling, kan de ovannamnda knivarna ersattas med andra, med liknande egenskaper ifraga om utbytbarhet och Funktionssäkerhet.

Montera kniven (2) med koden och markeringen vanda mot\ marken. Följ sekvensen som anges i figuren.

Dra Åt den mittre skruven (1) med en momentnyckel installd pa 35-40 Nm.

4.2 Använd den speciella batteriladdaren (1) für att ladda batteriet. Föli instruktionerna i batteriets handbok.

Batteriet skall inte anslutas direkt till motorns uttag. Det ar inte möjlig att starta motorn genom att annvanda batteriladdaren som forsörjning dàenna kan gä sönder.

Om du inte tänker använda gräsklipparen under en langre tid, koppla frän batteriet och se till att det ar tillräcklig laddat.

5. MILJÖSKYDD

Miljöskyddet skall vara en betydande aspekt och prioritet vid användingen av maskinen, till fördel für den civila samlevnaden och miljön i vilen ki lever.

• Undvik att störa grannkapet.
• Folj noggrant lokala bestammelser for bortforskaffande av material som finns kvar after klippningen.
• Folj lokala bestämmelser noggrant für bortforskaffande av emballagen, olja, bensin, batterier, filter, trasiga delar och andra eheter som kan Förstöra miljon. Dessa avfall fär inte kastas i soporna utan skall seperas och overlåmnas till insamlingscentraler som ätervinner materialen.
• När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral,enigt gällande lokala forord-ingar.

6. TILLBEHOR

WARNING! För din sakerhet ár det absolut forbjudet att monterá vilkét som helst annat tillbehör utöver de som ingär i den följande listen, som uttryckligen konstruerats für din masks modell och typ.

6.1 Kitet "Mulching" (om den inte erhälls)

Finfordsdar det avklippta graset och lämnar det på grasmattan, som alternativ till uppsamling i säcken.

Kontakta din Återförsäljare om du behöver ytterligare information.
