MANUAL DE UTILIZARE ESL 534 TR WINNY

Immediat dupa achizitionarea masinii, transcrieti numeroile de identificare (3-5-6) in spatilie corespunzatoare, de pe ultima pagina a manualului.

1. Sasiu 12. Motor 13. Lama cutitulii 14. Protectie impotrivia pietreior 15. Sac de collecte 16. Maner 17. Comanda accelerator
2. Manetă frână motor 19. Manetă de cuplare a tractiunii

DESCRIEREA SABBOLURILOR DE PE COMENZI (unde este prevžut)

1. Pozitie deplasare lenta 22. Pozitie deplasare rapida 23. Starter
2. Oprire motor 25. Tractiune cuplata
3. Repaus 27. Pornire motor

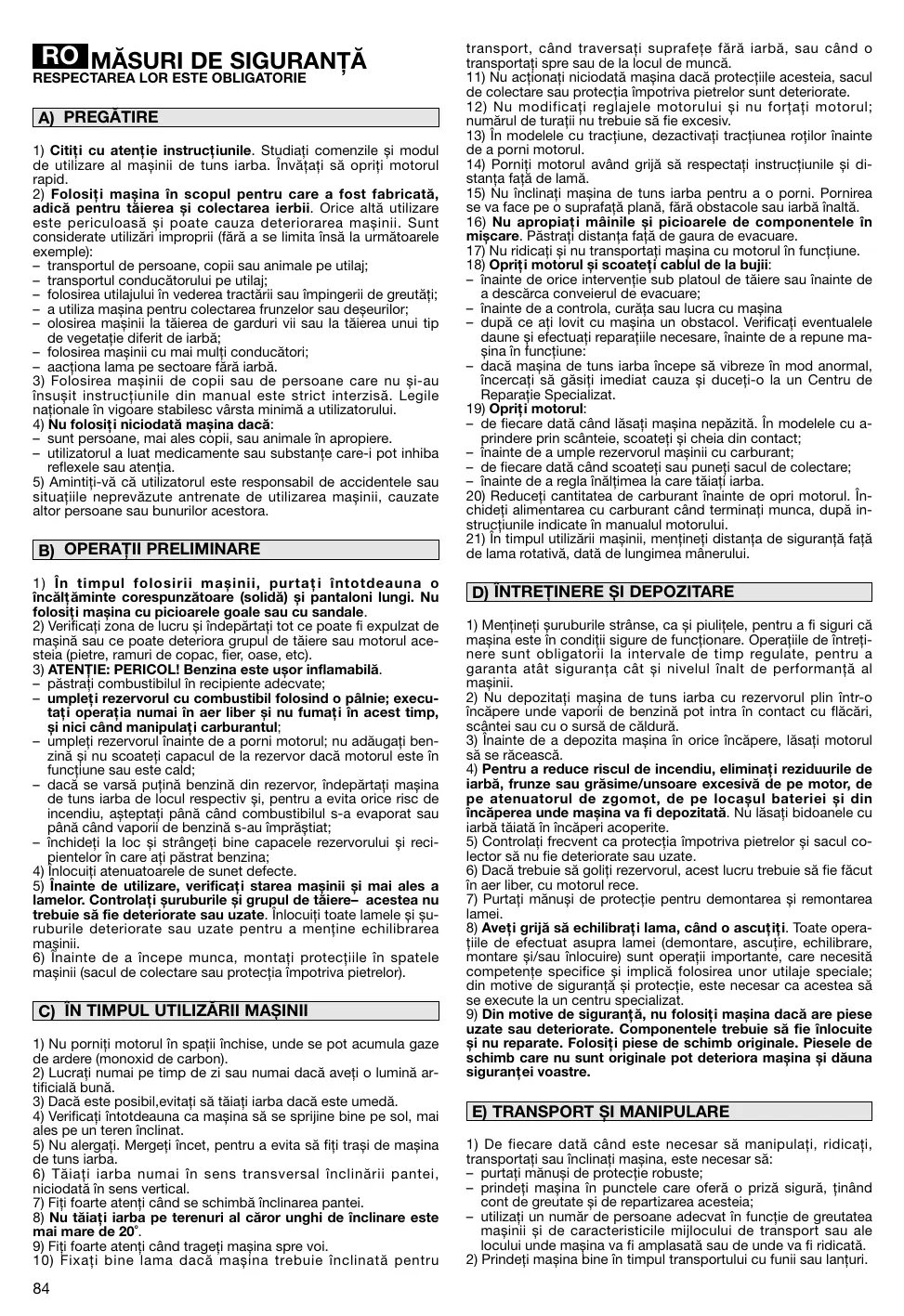

MÁSURI DE SIGURANTA - Masina dumneavoastrá de tuns iarba trebuie'utiliză a cur prudentă. In acest sens, pe masina sunt situate anumite indicatore destinate să va reaminteasca precautiile de utilizare. Semnificația lor este descrișa in celee ce urmeazeă. Vae reco-mandam, de asemenea,ă cituti cu atenție normele de siguranta prezeinte in respectivul capitol al acestuii manual.

1. Atentie: Citiţi manualul de instrutiuri inainte de utilizarea masinii.
2. Risc de expulsion. In timul fosoliri maşinii, indepartaşi personele din raza de actiune a acestieia.
3. Risc de tãiêre. Cutite in misçare. Nu introduciţi mainile sau picoiaore in locasul lamei.
4. Numai pentru masina de tuns iarba cu motor electric.
5. Atentie: Lama continua miścarea de roatajie inca puţin timp, după oprirea masinii.
6. Attentie: Deconectati capacul bujiei, inainte de a efectua orice interventevente d'intretinere Sau reparatie.
7. Numai pentru masina de tuns iarba cu motor electric.

Valorile maxime de zgomot si vibratie

Pentru modelul.	414	464	534
Nivelul presiunii acustice ureche operator (in conformitate cu normativa 81/1051/CEE).	78,4	79,6	80,3
- Nesigurantață în măsurare (2006/42/CE - EN 27574) ... db(A)	0,7	0,6	0,7
Nivelul puterii acustice măsurăță (in conformitate cu Directa 2000/14/CE, 2005/88/CE)... db(A)	94,0	94,9	96,3
- Nesigurantață în măsurare (2006/42/CE - EN 27574) ... db(A)	0,2	0,2	0,2
Nivelul puteri acustice garantatăță (in conformitate cu Directa 2000/14/CE, 2005/88/CE)... db(A)	96	96	98
Nivelul de vibratai (in conformitate cu normativa EN 1033)... m/s2	12,6	4,07	5,23
- Nesigurantață în măsurare (2006/42/CE - EN 12096) ... m/s2	0,4	0,4	0,4

LT

IDENTIFIKACIJOS ETIKETÉ IR JRENGINIO KOMPONENTAI

1) Ciiti cu atentie instructiunile. Studiati comenzile si modul de utilizes al masinii de tuns iarba. Invatati s a opi moturul rapid.
2) Folosiţi masina in scopul pentru care a fost fabricata, adică pentru tăiereași colectarea ierpii. Orice alta Utilizare este periculoasași poate cauze deteriorarea masinii. Sunt considerate utilizari improprii (fara a se limita insă la urmatoarele exemple):
- transportul de persone, copii sau animale pe Utilaj;
- transportul conducţorului peutilaj;
- folosirea utilajului in vederea tractarii Sau impingerii de greutati;
- a utilizes maśina pentru colectarea frunzelor sau deseurilor;
- olosirea masinii la taierea de garduri vii sau la taierea unui tip de vegetatie diferiter de iarba;
- folosirea masinii cu mai multi conducctori;
- aactiona lama pe sectoare fara iarba.
3) Folosirea maşinii de copii sau de persone care nu si-au insusit instructiunile din manual este strict interză. Legile nationale in vigoare stabilesc varsta minimă a utilizatorului.
4) Nu folosiţi niciodatață masina dacă:
- sunt persone, mai ales copii, sau animale in apropiere.
- utilizatorul a luat medicamente sau substanje care-i pot inhiba reflexele sau atentia.
5) Amintiti-vā ca utilizesorul este responsabil de accidentele sau situatuile neprevázate antenezte de utilizesa masinii, cauzate altero persone sau bunurilor acestora.

B) OPERATII PRELIMINARE

1) In timpul folosirii masinii, purtai intotdeana o incaltaminte corespunzatoare (solida) siantaloni lungi. Nu folositis maquina su picoieroe goale sau sandale.
2) Verificazioni zona de lucru si indepartati tot ce poate fi expulzat de masina sau ce poate deteriora grupul de taiere sau motorul acsteia (pietre, ramuri de copac, fier, oase, etc).
3) ATENTIE: PERICOL! Benzina este uşor inflamabila.
- păstrăti combustibilul în recipiente adècvate;
- umpleti rezervorul cu combustibil fosinsd o palmie; executati operatia numai in aer libur si nu fumati in acest tim, si nici cand manipulati carburantul;
- fulmeci rezervorul inainte de a porni motorul; nu adaugati benzina si nu scoatei capacul de la rezervor dacă motorul este in functiune Sau este cald;
- dacă se vară sută buzina din rezervor, indepartați masina de tuns iarba de locul respectivși, pentru a evita orice risc de incendiu, asteptăi până când combustibilul s-a evaporat sau până cánd vaporoi de buzina s-au imprăştiat;
- inchideti la loc si strangei bine capacele rezervorului si recipientelior in care ati pastrat benzina;
4) Inlocui atenuatoarele de sunet defecte.
5) Inainte de'utilizare, verificati starea masinii si mai ales a lamelor. Controlati suruburile si grupul de taiere- acestea nu trebuie sa fie deteriorate sau uzate. Inlocuti toate lamele si suruburile deteriorate sau uzate pentru a mentine echilibrarea masinii.
6) Inainte de a incepe munca, montaţi protectiile in spatele masinii (sacul de colectare sau protectia impotrivă pietrelor).

C) IN TIMPUL UTILIZARII MASINII

1) Nu porniti motorul in spatii inchise, unde se pot acumula gaze de ardere (monoxid de carbon).
2) Lucrati numai pe temp de zi sau numai dacă aveti o lumină artificială bună.

3) Dacă este posibil,evitati să tăiati jarba dacă este umedă.
4) Verificati intotdeauna ca maşina să se sprijine bine pe sol, mai aleșs pe un teren incolat.
5) Nu alergati. Mergeti incet, pentru a evita să fiti trași de mașina de tuns iarba.
6) Taiiati ijarba numai in sens transversal inclinarii pantei, niciodata in sens vertical.
7) Fiti foarte atenti când se schimbă inclinarea pantei.
8) Nu tāiati iarba pe terenuri al Ār o unghi de Ṥćinare este mai mare de 20^ .
9) Fiti foarte atenti cánd trageti masina spre voi.
10) Fixa t bine lama dacama masina trebuie inclinata pentru

transport,foundland traversati suprafete fára iarba, sau cánd o transportei spre sua de la localc de múa.

11) Nu actionati niciodata mașina dacă proteții aleceisteia, sacul de colectare Sau protectia impotrivă pietrelor sunt deteriorate.
12) Nu modificati reglajele motorului si nu foratai motorul; numarul de turatii nu trebuiue sie excessiv.
13) In molelecu tractiune,dezactivati tractiunea rotilor inante de a porn motorul.
14) Porniti motorul avand grijă să respectați instructiunileși distanta fata de lamă.
15) Nu inclinati masina de tuns iarba pentru a o porni. Pornirea se va face pe o suprafata plana, fara obstacole Sau iarba inaltă.
16) Nu propriapii mainile si picoarele de componentele in miscare. Pastaşi distanta fața de gaura de evacuare.
17) Nu ridicati si nu transporte i masina cu motorul in functiune.
18) Opriti motorul si scoateti cabul de la bujii:
- inante de orice interveniete sub platoul de taiere sau inante de a descarca convenierul de evacuare;
- inainte de a controla, curata sau lucra cu masina
- dupa ce ati lovit cu masina un obstacol. Verificati eventuale daune si efectuati reparatiile necessities, inante de a repune masina in functiune:
- dacà masina de tuns iarba incepe sá vibreze in mod anomal, incercàti sá gasiţi imediat causu ŋ duceți-o la un Centru de Reparatie Specializat.

19) Opriti motorul:

• de fiècâre data cànd lasaìmasina nepăžita. In modelecu a-prindere prin scanteie, scaatei si cheia din contact;
• inainte de a umple rezervorul masinii cu carburant;
• de ficare data cánd scoatei sai puneti sacul de colectare;
• inainte de a regla inaltimea la care taiati iarba.

20) Reducei cantitatea de carburant inaine de opri motorul. Inchidi alimentarea cu carburant cand terminati junca, dupa instruetiunile indicate in manualeul motorului.

21) In timpul utilizarii masinii, mentinei distanta de siguranța fată de lama rotativă, data de lungimea manerului.

D) INTRETINERE Sİ DEPOZITARE

1) Mentineti suruburile stranse, ca si piulitele, pentru a fi siguri ca masina este in condi tii sigure de fonctionare. Operatiile de intreti-nere sunt obligatorii la intervale de tamp regulate, pentru a garanta atat siguranta CAT si nivelul inalt de performanța al masinii.
2) Nu depositaşi masina de tuns iarba cu rezervorul plin intr-o incapere unde vapori de benzină pot intra in contact cu flacări, scantei sau cu o sursa de caldură.
3) Inainte de a depozita maşina in orice incapere, lasati motorul sa se raceasca.
4) Pentru a reduce riscul de incendiu, eliminati rezidurile de iarba, frunze sau grasime/unsoare excessiva de pe motor, de pe atenuatorul de zgomot, de pe locasul bateriei si din incaperea unde maşa va fi deposizata. Nu lasati bidoanele cu iarba tăiatañn incaperi acoperite.
5) Controli recventa安保tica impotrivata pietrelor si sacul coler sna fiu de deteriorate suu uzate.
6) Dacă trebuie să goliti rezervorul, acest lucru trebuie să fie făcut in aer liber, cu motorul rece.
7) Puratai mnuşi de protectie pentru demontarea si remontarea lamei.
8) Aveti grijă să echilibrati lama, cand o ascututi. Toate operatie de efectuat asupra lamei (demontare, ascutire, echilibrare, montare s/au inlocuire) sunt operatie importante, care necessă competente specifici s i implică folosirea unor utilaje speciale; din motive de siguranta sì protectie, este necessar ca acestea să se execute la un centru specializat.
9) Din motive de siguranta, nu folositi maşina dacă are piese uzate sau deteriorate. Componenteletre trebuie să fie inlocuite si nu reparate. Folositi piese de schimb originale. Piesele de schimb care nu sunt originale pot deteriorara maşinași dăuna sigurantei voastre.

E) TRANSPORT SI MANIPULARE

1) De fiecare dataçand este besoinar sa manipulati, ridicati, transporteisau inclinati masina,este besoinar sa:
- purtati mänusi de protectie robuste;
- prindeti masina in punctele care offera o przyă sigura, tinând cont de greutateși de repartizarea acesteia;
- utilizatiž un numar de persone adecvat in functie de greutatea masini işi de characteristicile milocului de transport sau ale locului unde masina va fi amplasătă sau de unde va fi ridicata.
2) Prindeti masina bine in timpul transportului cu funii tau lantriuri.

RO NORME DE UTILIZARE

Pentru motor Şi baterie (dacă este prevăzută) cititi manua-lele de instruciuni respective.

OBSERVATIE - Correspondenza dentre continutul textului si respeciveile figuri (vezi pp. 2-3) este data de numarul care precede titul ficarui pargraf.

1. COMPLETAREA MONTAJULUI

OBSERVATIE - Masina poate fi furnizata cu anumite componentedea montate.

ATENTIE - Despachetarea si finalizarea operatiunilor de montare se va efectua pe o suprafata plata si solida, avand sufficient spatiu pentru manipularea masinii si a ambalajel, si utilizand unelte adevate.

Eliminarea ambalajelor se va efectua conform normelor in vigoare la nivel local.

1.1a Maner tip "I" - fara reglarea inaltimii - Montati partea inferioar a manerului (1) pe orificiile laterale ale sasiului, fixand-o cu ajutorul suruburilor (2) din dotare.

Montati partea superioarā (3) utilizān süruburile (4) din dotare, avand grijā ca spirala (5) de ghidare a funiei de pornire sā fie amplasata corect.

Numai pentru anumite modele: conectati cablul de la frana motorului (6) prinzand capatul (7) al firului in gaura speciala de pe maneta de comanda (8); fixati suportul cablului (6a) la manners, cu ajutorul surbururil (9), dupa cum este indicat.

Fixa ci caburile de la comenzi utilizand colierele (10).

1.1b Maner tip "II" - cu reglarea inaltimii - Aduceti in poziţia de lucru partea inferioriară a manerului (1) DEA montatăși locăti-o cu ajutorul manetelor inferioroare (2), având grijă ca celee doua siffturi (3) să nu iasa din orifici (4).

Montati partea superioará (5) utilizánd süruburile (6) din dotare, avand grijá ca spirala (7) de ghidare a funiei de pornire sá fie amplasata corect.

Numai pentru anumime modele: conectați cablul de la frana motorului (8) prinzând capătul (9) al firului in gaura specială de pe maneta de comanda (10); fixati suportul cablului (8a) la manners, cu ajutorul suruburilor (11), după cum este indicat.

Fixaţi caburile de la comenzi'utilizánd colierele (12). Slăbiţi manetele (2) pentru a regla mânerul: sunt posibile două inăltimi diferite.

1.2a in cazul unui sac rigid:

Separati cu grijă placu (1) si saibele (2) de partea superioară a sacului (3). Eliminati cele două săihe (2) si montati placu (1) pe partea de sus a sacului (3) apasánd- o până veți auzi un zgomot de prindere.

Montaţi cele două pârtă ale saculuri (3)și (4) avand grijă să impingeti càrligele in locasuri, până cand veti auzi un zgomot de prindereși fixăti-le cu ajutorul süruburilor (5) din dotare.

1.2b in cazul unui sac de plastic sau stofa:

Introduciţi sasiul (15) pe sac (17) si prindeti toate profilurile din plastic (18) cu ajutorul unei surubelnite, ca in figura. Introduciţi bine marginea prelatei (19) in santul de pe partea din plastic (13), lasand 5 - 7 cm distanța față de cape

1.3 Pentru modelecu aprindere prin scanteie electrica: conecta cablul de la baterie la conectorul de cablaj general al masinii de tuns iarba.

2.DESCRIEREACOMENZILOR

2.1 Accelerata (dacă este prevăzută) este comandă de maneta (1). Pozitiile manetei sunt cele indicate pe placuța

respectivă. Pe anumite modele, este prevazut un motor cu un numar de turatji fix, evitand astfel necessitatea unei acceleratiu.

2.2 Fràna lamei este comandata de maneta (1), care va trebui sá fie impinsa spre帽子, atat pentruPornire CAT i n timpul fonctionarii masinii. Motorul se opreșe cànd lasati maneta.
2.3 Pe modelele cu tractiune, avansarea masinii de tuns iarba se face cu maneta (1), care trebuie sa fie impinsa spre maner. Masina de tuns iarba se opreste candid lasati maneta.
2.4 Regliae inaltimii de taiere se efectueazau cu ajutorul levierelor respective (1).Pentru anumite modele: indepartati protectia discului (2), desurubati pivotul (3) cu cheia (4) din dotare;positionati roilie in gaura corespunzatoare (5), la inaltimea de taiere dorita, dupa care strangeti bine pivotul (3) cu cheia (4). Cele patru roti trebuie sa fe regulate la aceeaish inaltime.EXECUTATI OPERATIILE CU CUTITUL OPRIT.

3. TUNDEREA IERBII

3.1 Ridicati protectia impotrivaa pietrelo si prindeti sacul rigid (1) Sau pe cel de stofa (2) cum este indicat in figura.
3.2 Pentru pornire, urmăriti indicatiile din manualul motorului: ridicatu maneta de franà a lamei (1) spre manerși trageti cu putere de maneta funiei de pornire (2).
La modelele cu pornire electrica, trajei maneta de franà a lamei (1) spre maner si rotiti cheia in contact (3).
3.3 Aspectul gazonului va fi mai frumos dacă iarba se tunde la aceeasi inăltime, alternativ in cele două directi.

SFATURI PENTRU INTRETINEREA GAZONULUI

Fiecare tip de iarba are proprietiati diferite si are nevoie de o- peratiuni diferite de intretinere. Respecta intotdeauna instruc-tiunile furnizate pe pachetele de seminte cu privire la inaltimea de taiere raportata la condiţiile specifie de crestere din zona dumneavoastră.

Majoritatae tipurilor di arba sunt compense duntro tulpina s i din una sau mai multe frunze. Daca frunzele sunt taiate de tot, gazonul se va deterioria iar cresterea ierbii va fi incetinita.

IMPORTANT - Intretnerea curenta, la intervale de temp regulate, este indispendensabile pentru a mentine acelasi nivel

de siguranta s de presta i al masinii, ca cel original. Depozati maina de tuns iarba intr-un loc ferit de umidi-tate.

1) Purtati manusi de protecte robuste inainte de a trece la curataea, intretinerea sau reglarea masinii.
2) Spalati masina cu apà dupa fiecare sesiune de munca; eliminati reziduurile de iarba sau noroi acumulate in sasiu, pentru ca, odata ce se intáresc, pot impiedica pornirile urmatoare.
3)Vopseaua de pe partea interna a sasiului se poatelua, cu timpul, din cauza actiunii abrazive a ierbii; in acest caz, interveniti immediat, retusand vopseaua, cu una care impiedica ruginirea, pentru a preveni formarea de rugină, ce cauzeazara coroziunea metalului.
4) Daca este necessar sá faceti intervenții sub masină, inclinati- o numai pe partea indicata in manualul motorului, urmarind instruetiunile date.
5) Evitati contactul benzinei cu pàrtile din plastic ale motorului sau ale masinii, pentru a evita deteriorarea lor; in cazul in care ati vârsat benzina peste acestoea, curatai imediat orice urma. Garanta nu acoperă daunelè provocate componentelor din plastic din cauza benzinei.

4.1 Orice intervenție asupra lamei trebuie executata la un Centru Specializat, care sa disponă de toate uneletele necessities. Cu această masină se vor folosi lame pe care este indicat codul:

81004360/3 (pentru modelul 414)

81004365/3 (pentru modelul 464)

81004381/1 (pentru modelul 534)

Lamele folosite trebuie sa aibā marcajul ▲. Deoarece produsul evolueazā, lamele de mai sus pot fi inlocuite in timp cu altele, dodate cu acelesi carcinistici de interschimbare s iguranta in timpul folosirii.
Montaţi la loc lama (2) cu codul Şi marcajul spre pamnt respectánd indicatorile din figura.
Strangeti surubul central (1) cu o cheie dinamometrica, calibrata la 35-40 Nm.
4.2 Pouru a incarca o baterie descarcata, conectaibi bateria la incarcator (1), dupa indicaiile din manualul de intreinere al baterie.
Nu conecta direct incarcatorul bateriei la borna motorului. Punerea in functiune a motorului folosind ca sursa de alimentare incarcatorul bateriei nu este posibila, deoarece acesta se poate deteriorora.Daca intentiona s na nu folositi masina de tuns iarba o perioada mai mare de temp, decuplate bateria de la motor (debransa) caburile), avand grija ca ea sa fie incarcata inaine de aceastoa operatie.

5. OCROTIREA MEDIULI INCONJURATOR

Ocrotirea mediului inconjurator reprezinta un aspect importanti si prioritar atunci candid utilizam maşa, spre beneficiui unei coabitari civilitaze si a mediului in care traïm.

• Evitati să deranjati personele din vecinătate.
• Urmati cu strictete normele in vigoare la nival local pentru eliminarea deseurilor rezultate in urma tacierii.
• Respectati cu stricte normele in vigoare la nival local pentru eliminarea ambalajelor, uleiurilor, benzenei, baterilor, filtrelor, partialor deteriorate sau a oricarui alt elemente ce ar putea afecta mediu inconjurator; aceste deseuri nu vor fi aruncate in lada de gunoi, ci vor fi Separate si duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor in cauză.
  Cand masina nu mai este utilizabla, nu o lasati n mediul inconjurator ci contacta un centru de colectare, conform normativelor i vigoare la nivel local.

6. ACCESORII

ATENTIE: Pentru siguranta dumneavoastră, este interzăin

mod absolut montarea unor accesori di differite de cele din lista de mai jos, projecte in mod exclusiv pentru modelul si tipul masinii dumneavoastră.

6.1 Kit "Mulching" (dacă nu este furnizat impreună cu masina)

Márunteşte iarba tāiata sio lasa pe câmp; se foloseşte in locul sacului.

In caz de neclaritàsau probleme,contacta fara ezitare Serviciul de Asistenta cel mai apropriat sau Vanzatorul de la care ati achizitionat produsul.
