Installationshandboken |Beskriver grundinformation frän anslutning av monitorn till en dator till L (denna handbok) användning av skärmen. (à Bruksanvisning Beskriver applikationsinformation sä som bildjusteringar, inställningar (Pdf-fil pà CD-skivan*) och specifikationer. FÔRSIKTIGHETSÂTGARDER | Beskriver hur du använder bildskärmen pà ett säkert sätt.

• Kräver att Adobe Reader är installerat. Pdf-filerna som medfôlier finns endast pà engelska, tyska, franska och kinesiska + Produktspecifikationerna varierar i olika fürsäliningsomräden. Kontrollera att manualen är skriven pà spräket i inkôpsomrädet. Copyright© 2007 EIZO NANAO CORPORATION Med ensamrätt. Ingen del att den här handboken fär reproduceras, fürvaras i ett âtervinningssystem eller ôverfôras i nägon form eller pä nägot sätt elektroniskt, mekaniskt eller pà annat sätt utan ett i fôrväg skriftligt godkännande frân EIZO NANAO CORPORATION. EIZO NANAO CORPORATION har ingen skyldighet att hälla inskickat material eller information hemligt sävida inte üverenskommelser är gjorda i frväg med EIZO NANAO CORPORATION angäende sagda information. Trots att allt har gjorts für att innehället i handboken ska vara aktuellt, kan specifikationerna fôr EIZO-bildskärmar ändras utan füregäende meddelande. ENERGY STAR ër ett USA-registrerat märke. Apple och Macintosh är registrerade varumärken som tillhôr Apple Inc. VGA ett registrerat varumärke som tillhër International Business Machines Corporation. DPMS är ett varumärke och VESA ër ett registrerat varumärke som tillhèr Video Electronics Standards Association. Windows är ett registrerat varumärke som tillhôr Microsoft Corporation. PowerManager är ett varumärke som tilhôr EIZO NANAO CORPORATION. FlexScan, ScreenManager, i-Sound och EIZO är registrerade varumärken som tillhôr E1ZO NANAO CORPORATION i Japan och andra länder. D'ÉTENS |

Fôrpackningens innehäll Kontrollera att fôljande artiklar finns i férpackningen. Om nägonting saknas skall du kontakta din lokala äterfürsäljare. OBS! + Behäll kartongen och emballage fôr framtida fôrflyttningar av skärmen. Monitor Nätsladd Signalkabel (dubbel länk): DD200DL-BK o ElZO USB-kabel: MD-C93 a EIZO LCD Utility Disk (CD-skiva) + Bruksanvisning a Installationshandboken (denna handbok) n FÔRSIKTIGHETSATGÂRDER o Garantisedel o Atervinningsinformation a Monteringsskruvar (M4 x 12, 4 st.) Justeringsmeny (*ScreenManager®) ETES

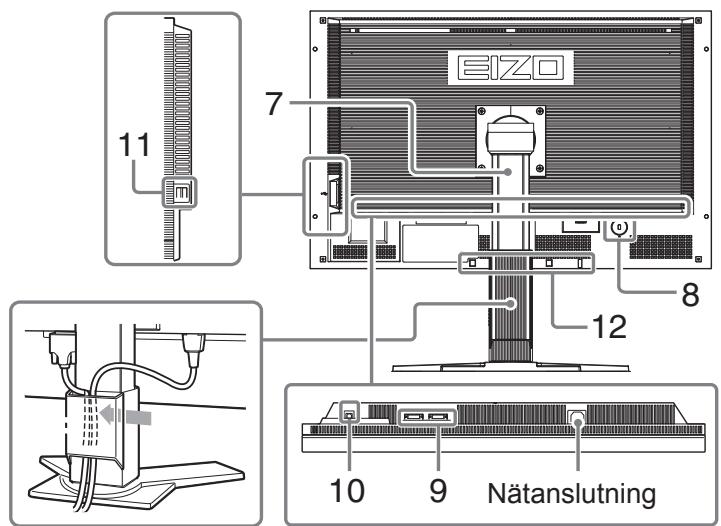

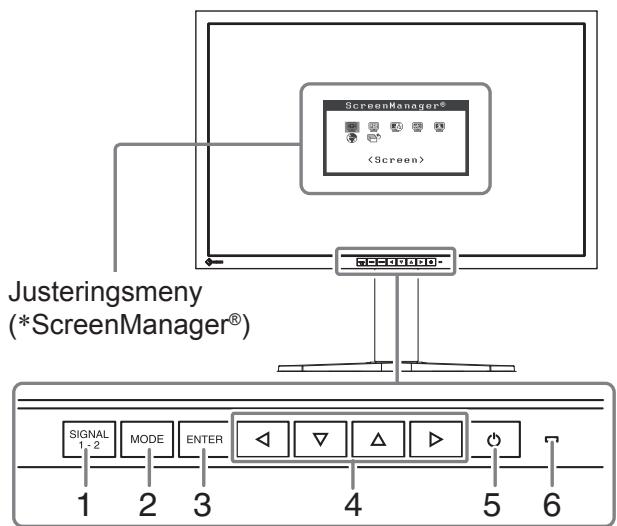

Tryck in kabeln i kabelhällaren. 1 | Knapp für val av signalingäng | Växlar signalingängar fôr visningsbilderna. 2 | Lägesknapp Visar menyn FineContrast (sidan 5). 3 | Knappen Enter Visar menyn Justeringar och bestämmer alternativ pà skärmen och sparar justerade värden. 4 | Manôverknappar (vänster, + Knappen [Xl eller (1: Visar skärmen fôr ljusstyrka (sidan 5). nedät, uppät, hôger) + Väljer ett justeringsalternativ eller 6kar/minskar justerade värden i avancerade justeringar i menyn Justeringar (sidan 5). 5 | Strômbrytaren Slär pà och stänger av strômmen. 6 | Strômindikator Visar skärmens driftsstatus. Blà : Skärmen används Av : Strômmen är av Orange : Energisparläge 7 | Lutningsinställbart stativ Används für att ställa in vinkeln fôr monitorns skärm. 8 | Uttag für säkerhetsläs Kompatibelt med Kensington MicroSaver-säkerhetssystem. 9 | Signalingängar Vänster: DVI-D-anslutning (SIGNAL1 DUBBEL LÂNK)/Hôger: DVI-D- anslutning (SIGNAL2) 10 | USB-port (Upp) Ansluter USB-kabeln när du använder ScreenManager Pro fôr LCD- programvara (fôr Windows). Für information om hur du använder programvaran, se bruksanvisningen pà CD-skivan. 11 | USB-port (ned) Ansluter till en perifer USB-enhet. 12 | Alternativa monteringshäl fôr | Används für att koppla in alternativa hôgtalare (i- Sound L3). hôgtalare (i-Sound L3)

• ScreenManager” är ett smeknamn fôr EIZO*s justeringsmeny. (Fôr information om hur du använder ScreenManager, se bruksanvisningen pà CD-skivan.)

Installation Instälining/justering Felsôkning Att ansluta kablarna Observera + När du byter ut en befintlig skärm mot SX3031W-H skall du fôrsäkra dig om att du ändrar datorns inställningar fôr upplôsning och vertikal frekvens till de som är tillgängliga für SX3031W-H genom att se till upplôsningstabellen (baksidan av omslagssidan) innan du ansluter datorn. 1 Kontrollera att monitorn och datorn är avstängda. 2 Anslut monitorn till datorn med en signalkabel som passar anslutningarna. Efter att du anslutit kabelanslutningarna skall du dra àt skruvarna fôr att säkra anslutningen. - När upplôsningen pà datorns grafikkort klarar 2560 x 1600 (enkel visning); D #$

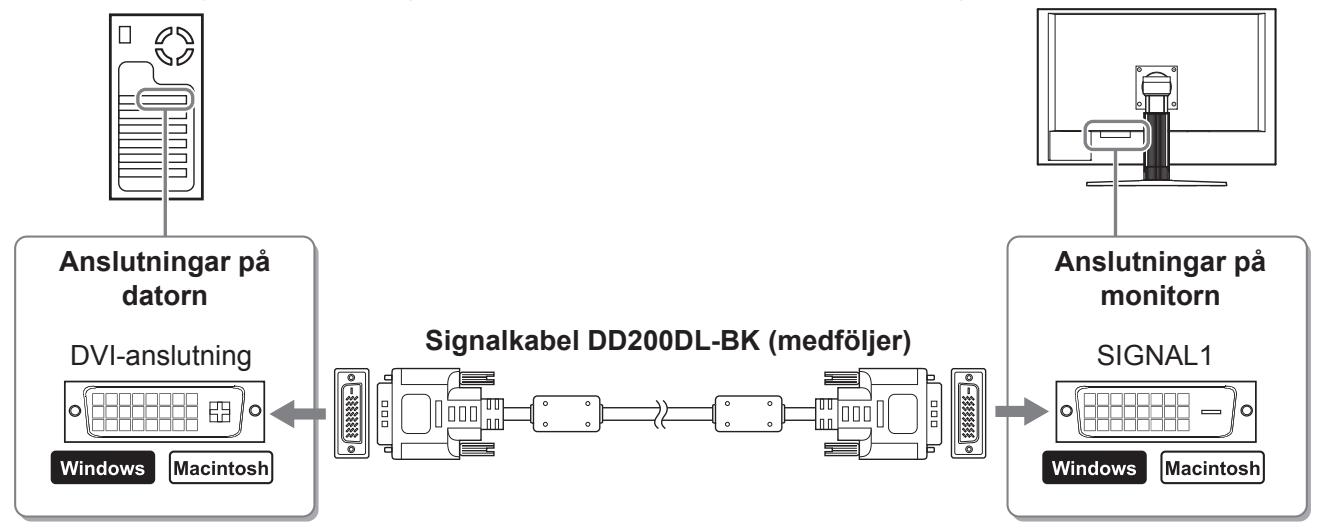

Anslutningar pà Anslutningar pà datorn monitorn Signalkabel DD200DL-BK (medfôljer) SIGNAL1 DVlI-anslutning PER &Je CS (mocintost) - När upplôsningen pà datorns grafikkort inte klarar 2560 x 1600 (dubbel visning); Dubbel visning (väster och hôger sidor visas simultant) finns tillgänglig om du använder ett grafikkort med dubbelt DVI-D-system eller tvà grafikkort. Maximal visningsstorlek är dubbel visning med upplôsningen 1200 x 1600. D #$

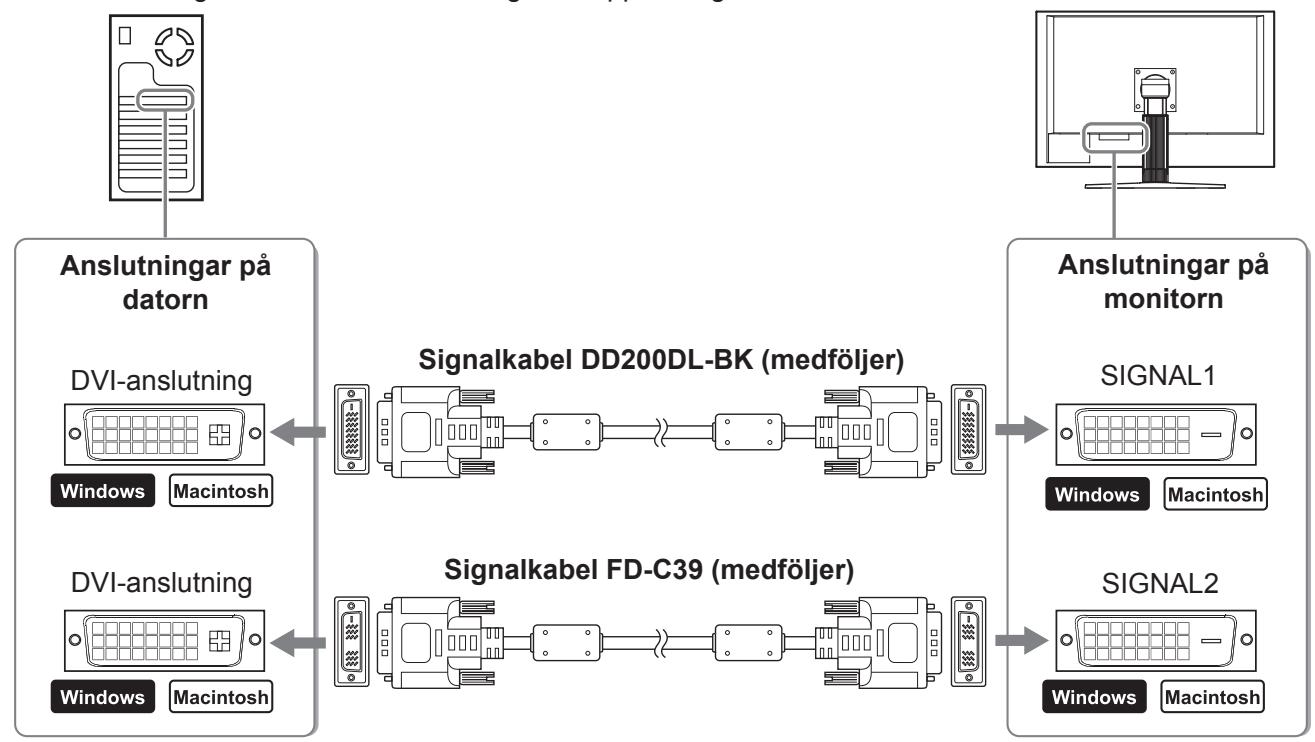

Anslutningar pà Anslutningar pà datorn monitorn SIGNAL1 Signalkabel DD200DL-BK (medfôljer) DVI-anslutning LÉ 5j0) et [uinäows] DVI-anslutning SIGNAL2 D, D HE) 3 Koppla in nätsladden i ett vägguttag och till strôomanslutningen pà skärmen. D'ÉTENS |

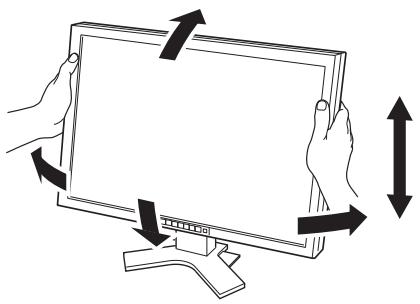

D'ÉTENS ] Installation Instälining/justering Justera skärmhôjd och vinkel Justera skärmhôüjd, lutning och vridning av skärmen till bästa läge für arbete. 1 Kontrollera att skärmen och datorn är avstängda. medan du häller ner när du ska ställa in visningsläge. lj <Enkel skärm>. Enkel visning: Dubbel visning: Välj <Delad skärm>. 3 Tryck pà (|. Observera + Grundinställningen fôr visningsläget àr <Enkel skärm>. Visa skärmen 1 Sätt pà datorn. Skärmbilden visas. Observera + Stäng av monitorn och datorn när du använt dem. Genom att dra ut nätsladden stängs monitorns strômfôrsôrining helt. + Stäng av datorn när du ställer in visningsläget mellan enkel och dubbel visning.

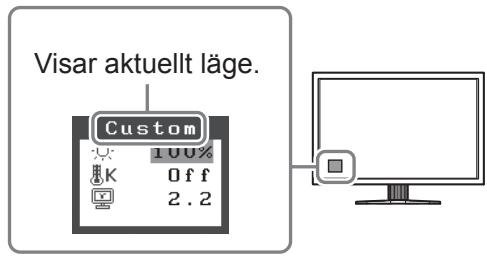

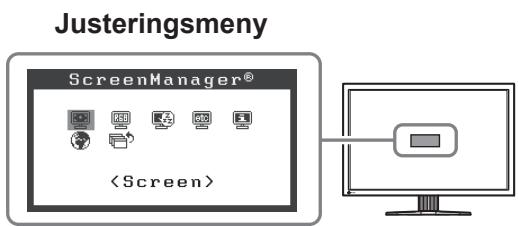

Fôre användningen Installation Instälining/justering Välja skärmläge FineContrast môjliggôr für dig att enkelt välja bästa skärmvisningsläge i frhällande till monitorns användning. Fôr information om funktionen FineContrast, se bruksanvisningen pä CD-skivan. Läget FineContrast Custom (Anpassat) | Für att gôra ônskade instäliningar. SRGB Fôr att gôra färganpassning med sRGB-kompatibla kringutrustningar. Text Passar für att visa ordbehandlings- eller kalkylprogram. Picture (Bild) Passar für att visa fotografier eller bilder. Movie (Film) Für att spela upp animerade bilder. 1 Tryck pà [vw] . Lägesnamnet FineContrast visas. Lägesnamnet FineContrast 2 Tryck pà igen medan menyn FineContrast (Kontrastfôrval) visas. Visar aktuellt läge. Varje gäng du trycker pà knappen ändras läget pà skärmen (se tabellen lägen für FineContrast). ir 3 Tryck p vid ônskat läge. Det valda läget väljs. À Tryckpäl[<]eller[ >]. Skärmen für justering av ljusstyrka visas. Skärm für justering av ljusstyrka 2 Justera ljusstyrkan med [«] eller BP] . Tryck pà BP] für att gôra skärmen ljusare eller pà [<] fôr att gôra den môrkare. D'ÉTENS | Avancerade justeringar gällande färg och andra inställningar är Justeringsmeny tillgängliga via justeringsmenyn. Fôr information om justeringsfunktionerna, se bruksanvisningen pà CD-skivan. SrreenManager® {Sereen) Grundinstäliningarna och justeringarna är färdiga. Fôr avancerade inställningar/ justeringar, se bruksanvisningen pà CD-skivan.

D'ÉTENS ] Fôre användningen Instälining/justering Felsôkning Ingen bild visas Om det inte visas nâgon bild pä monitor efter att du genomfürt füljande âtgärder skall du kontakta din lokala äterfürsäljare.

1. Kontrollera strômindikatorn.

Symptom Status Môjlig orsak och ätgärd Ingen bild Strômindikatorn tänds inte. + Kontrollera att nätsladden är riktigt ansluten. +Tryckpä[©]. Strômindikatorn lyser blâtt. Strômindikatorn lyser orange. Växla inkommande signal genom att trycka pà Tryck pà valfri tangent eller klicka med musen. Sätt pà datom.

2. Kontrollera felmeddelandet pà skärmen.

Dessa meddelanden visas när den inkommande signalen är felaktig även om monitom fungerar. Symptom* Status Môjlig orsak och ätgärd Signal Check Den inkommande signalen mottas inte Kontrollera att datorn är pâslagen. Kontrollera att signalkabeln är riktigt ansluten till datorn. Växla inkommande signal genom att trycka pà Signal Error Signal 1 fD:272.0MHz fH:100.0kHz fU: 60.0Hz Signalfrekvensen är utanfôr specifikationerna. Felaktig signalfrekvens visas i rôtt. Andra läge till ett passande genom att använda grafikkortets mjukvara. Se grafikkortets bruksanvisning fôr ytterligare information.
