BRUKSANVISNING RadiForce GX540-CL EIZO

Läs denna "Bruksanvisning" och installationsmanualen (separat dokument) noggrant så att du kan använda utrustningen säkert och effektivt.

- Den senaste versionen av "Bruksanvisning" finns tillgänglig för nedladdning på vår webbplats: http://www.eizo.com

SÄKERHETSSYMBOLER

I den här manualen och produkten används säkerhetssymbolerna nedan. De indikerar kritisk information. Läs dem noggrant.

[VARNING]		FÖRSIKTIGHET
	Om informationen i en WARNING inte efterföljs kan det resultera i allvarliga skador som kan vara livshotande.	Om uppmaningen FÖRSIKTIGHET inte efterföljs finns det risk för medelsvära personskador och/eller skador på produkten.
	Indikerar att något kräver särskild uppmärksamhet. Symbolen istrerar exempelvis faror såsom "risk för elstötar".
	Indikerar en förbjuden åtgård. Symbolen istrerar exempelvis en viss förbjuden åtgård såsom "Montera inte isär".
	Indikerar en obligatorisk åtgård som måste utföras. Symbolen istrerar exempelvis meddelanden om generella åtgårder såsom "Jorda enheten".

Produkten har anpassats för användning i det land dit den ursprungligen levererades. Om produkten används i ett annat land är det inte säkert att produkten fungerar på angivet sätt.

Ingen del av den här manualen får reproduceras, förvaras i ett återvinningssystem eller överföras i någon form eller på något sätt elektroniskt, mekaniskt eller annat utan föregående skriftligt godkännande från EIZO Corporation. EIZO Corporation har inget ansvar för att material eller information som lämnas ska hållas konfidentiellt såvida inte föregående åtgärder har vidtagits inför EIZO Corporations mottagande av sagda information. Trots att alla ansträngningar har vidtagits för att innehållet i manualen ska vara aktuellt kan specifikationerna för EIZO-skärmarna komma att ändras utan föregående meddelande.

FÖRSIKTIGHETSÅTGÄRDER

● VIKTIGT

- Produkten har anpassats för användning i det land dit den ursprungligen levererades. Om produkten används utanför landet kanske den inte fungerar så som anges i specifikationerna.

- För att säkerställa personlig säkerhet och rätt underhåll ska du noga läsa igenom det här avsnittet och varningsetiketterna på skärmen.

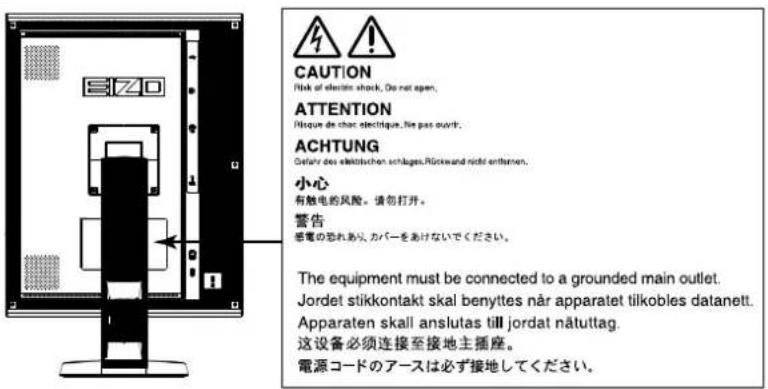

Plats för varningsmeddelande

Symbol Den här symbolen indikerar
	Huvudströmbrytare: Tryck här för att slå av huvudströmmen till skärmen.
	Huvudströmbrytare: Tryck här för att slå på huvudströmmen till skärmen.
	Strömknapp: Tryck här för att slå på eller av strömmen till skärmen.
[KXY0]	Växelström
	Varning för el
	FÖRSIKTIGHET: Se vidare i avsnittet SÄKERHETSSYMBOLER i den här handboken.

Om enheten avger rök, luktar bränt eller ger ifrån sig ovanliga ljud ska alla strömanslutningar genast kopplas ur. Kontakta sedan EIZOs återförsäljare för råd.

Försök att använda en enhet som är felaktig kan leda till brand, elstötar eller skador på utrustning.

Öppna inte käpan eller modifiera enheten.

Om du öppnar käpan eller modifierar enheten kan det resultera i brand, elstötar eller brännskador.

Överlåt all service åt kvalificerad servicepersonal.

Försök inte själy utföra service på den här produkten, såsom att öppna eller avlägsna kåpor, då det kan resultera i brand, elstötar eller skador på utrustningen.

Undvik att små föremål eller vätska kommer i kontakt med enheten.

Små föremål som av misstag kommer in genom ventilationsöppningarna i käpan eller utspilld vätska som tränger in under käpan kan orsaka brand, elstötar eller skador på utrustning. Om ett föremål eller vätska hamnar innanför käpan ska nätsladden i enheten genast dras ur. Enheten skall kontrolleras av en behörig servicetekniker innan den används igen.

Placera enheten på en stark och stabil yta.

En enhet som placeras på en bristfällig yta kan falla och resultera i skada på person eller utrustning. Om enheten faller ned ska du genast koppla ur strömmen och rådfråga EIZOs återförsäljare. Fortsätt inte använda en skadad enhet. Om du använder en skadad enhet kan det leda till brandrisk eller risk för elstötar.

Använd enheten på en lämplig plats.

Om detta inte efterföljs kan det orsaka brand, elstötar eller skador på utrustning.

• Placera inte enheten utomhus.
• Placera inte enheten i fordon (fartyg, flygplan, tåg, bilar etc.).
• Placera inte enheten i en dammig eller fuktig miljö.
• Placera inte enheten på en plats där det kan skvätta vatten på skärmen (t.ex. i ett badrum eller kök).
• Placera inte enheten så att skärmen utsätts för ånga.
• Placera inte enheten nära värmeelement eller luftfuktare.
• Placera inte enheten så att den utsätts för direkt solljus.
• Placera inte enheten i en miljö med antändbara gaser.

För att undvika kvävningsrisk ska du förvara plastpåsar på avständ från småbarn.

Använd den medföljande nätsladden och anslut den till ett vanligt eluttag.

Försäkra dig om att du håller dig inom märkspänningen för sladden. Om detta inte efterföljs kan brand eller elstötar uppkomma.

Strömförsörjning: 100–120/200–240 Vac 50/60 Hz

För att dra ut nätsladden tar du ett fast tag i kontakten och drar ut den.

Att dra i sladden kan skada den och leda till brand eller elstötar.

OK

Utrustningen måste vara ansluten till ett jordat uttag.

Om detta inte efterföljs kan det orsaka brand eller elstötar.

Använd rätt spänning.

• Enheten är utformad för användning med specifik spänning. Anslutningen till en annan spänningskälla än den som anges i den här bruksanvisningen kan orsaka brand, elstötar eller skador på utrustningen.
  Strömförsörjning: 100–120/200–240 Vac 50/60 Hz
• Överbelasta inte strömkretsen då det kan resultera i brand eller elstötar.

Hantera sladden med varsamhet.

• Placera inte sladden under enheten eller andra tunga föremål.
• Dra inte i eller knyt sladden.

Om nätsladden blir skadad får den inte användas. Om du använder en skadad sladd kan det leda till brandrisk eller risk för elstötar.

Av elsäkerhetsskäl ska du inte ansluta eller koppla loss nätsladden i patienters närvaro.

Rör aldrig kontakt eller nätsladd om det åskar.

Om du rör vid dem kan du få en elstöt.

Vid montering av ett armstativ ska du montera enheten på ett säkert sätt enligt bruksanvisningen till stativet.

Om du inte gör det kan enheten lossna, vilket kan orsaka skada på person eller utrustning. Före monteringen är det viktigt att kontrollera att skrivbord, väggar och annat som armstativet ska fästas på har tillräcklig mekanisk hållfasthet. Om du tappar enheten ska du kontakta EIZOs återförsäljare för information. Fortsätt inte använda en skadad enhet. Om du använder en skadad enhet kan det leda till brandrisk eller risk för elstötar. Om du monterar ett lutningsstativ på nytt ska du använda samma skruvar och dra åt dem ordentligt.

Rör inte vid en skadad LCD-panel direkt med bara händer.

Kristaller som kan läcka från panelen är giftiga om de kommer in i ögon eller mun. Om någon del av huden eller kroppen kommer i direkt kontakt med panelen ska du skölja ordentligt. Om du upplever fysiska problem som resultat ska du kontakta läkare.

Fluorescerande ljus innehåller kvicksilver (produkter som har lysdioder innehåller inte kvicksilver) och sådana lampor ska kasseras i enlighet med lokal eller nationell lag.

Exponering för kvicksilver kan resultera i påverkan på nervsystemet och t.ex. ge skakningar, minnesförlust eller huvudvärk.

Var försiktig när du bär enheten.

Koppla ur nätsladd och andra kablar när du flyttar enheten. Det är riskabelt att flytta enheten med nätsladden inkopplad.

Det kan leda till personskada.

Bär eller placera enheten i enlighet med angivna anvisningar.

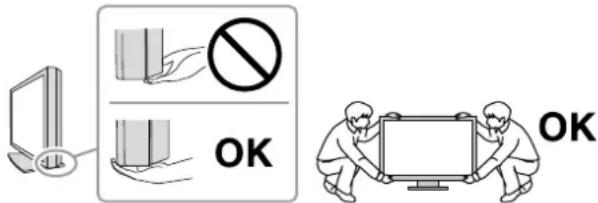

• När du bär enheten ska du ta ett fast tag i den enligt bilden nedan.
• Packa inte upp eller bär enheten ensam, eftersom den är mycket tung.

Om du tappar enheten kan det orsaka skada på person eller utrustning.

Blockera inte ventilationsöppningarna i kåpan.

• Placera inga föremål över ventilationsöppningarna.
• Installera inte enheten i ett slutet utrymme.
• Använd inte enheten liggande eller upp och ner.

Genom att blockera ventilationsöppningarna förhindras tillräckligt luftflöde vilket kan orsaka brand, elstötar eller skador på utrustning.

Rör inte vid kontakten med våta händer.

Om du gör det kan du få en elstöt.

Använd ett nätuttag som är lätt att komma åt.

Detta säkerställer att det är lätt att koppla ur enheten om det skulle uppstå problem.

Rengör området runt kontakten med jämna mellanrum.

Damm, vatten eller olja på kontakten är en brandrisk.

Koppla ur enheten före rengöring.

Om du rengör enheten när den är inkopplad i eluttaget kan du få en elstöt.

Om du planerar att lämna enheten oanvänd under en längre period ska du, i säkerhetssyfte och för att spara energi, koppla loss den från vägguttaget efter att du stängt av strömmen.

Produkten är lämplig för patientmiljö, dock inte i direkt kontakt med patienten.

Information om skärmen

Produkten är avsedd att användas för att visa och granska digitala bilder, inklusive bilder från digital mammografi, för undersökning och utvärdering av specialutbildad medicinsk personal.

Produkten har anpassats för användning i det land dit den ursprungligen levererades. Om produkten används utanför landet kanske den inte fungerar så som anges i specifikationerna.

Produktgarantin omfattas inte av annan användning än vad som beskrivs i den här manualen.

De specifikationer som anges i manualen är endast tillämpliga om följande används:

· Medföljande nätsladd

- Signalkablar enligt vår specifikation

Använd endast extrautrustning som har tillverkats eller specificerats av oss tillsammans med den här produkten.

Det tar ca 30 minuter innan elektriska delar har uppnätt full funktion. Vänta minst 30 minuter efter att strömmen till skärmen har slagits på, eller skärmen har aktiverats från energisparläge, innan du ställer in skärmen.

Det tar några minuter för bildkvaliteten att uppnå en godtagbar nivå. Vänta några minuter efter att strömmen till skärmen har slagits på, eller skärmen har aktiverats från energisparläge, innan du granskar bilder för diagnos.

Skärmen ska ställas in på en låg ljuststyrka för att minska risken för ändrad luminositet som kan uppstå efter lång tids användning och behålla en stabil skärmbild.

När du byter skärmbild efter att ha visat en och samma bild under lång tid kan en spökbild dröja sig kvar. Använd skärmsläckaren eller energisparfunktionen för att undvika att samma bild visas under lång tid.

Regelbunden rengöring rekommenderas för att hålla skärmen fräsch och förlänga dess livslängd (sc "Rengöring" (sida 8)).

Skärmen kan ha defekta pixlar eller ett fåtal små ljusprickar på bildytan. Det beror på egenskaper hos panelen och är inte något fel på produkten.

Bakgrundsbelysningen på LCD-panelen har en fast livslängd. Kontakta EIZOs återförsäljare om skärmen blir mörk eller börjar flimra.

Tryck inte hårt på panelen eller ramens kanter eftersom det kan orsaka fel, t.ex. interferensmönster. Om panelen utsätts för ett kontinuerligt tryck kan den försämras eller skadas. (Om tryckmärken kvarstår på panelen ska du lämna den med en svart eller vit skärmbild. Symptomet kan eventuellt försvinna.)

Akta panelen för vassa föremål som kan repa eller skada den på annat sätt. Torka inte av den med pappershanddukar eller liknande som kan repa panelen.

När skärmen är kall och tas in i ett varmt rum, eller om rumstemperaturen plötsligt stiger, kan det bildas kondens inuti eller utanpå skärmen. I detta fall ska du inte starta skärmen. Vänta istället tills kondensen är borta. I annat fall kan skärmen skadas.

Rengöring

Observera

• Kemikalier som t.ex. alkohol och antiseptiska lösningar kan orsaka torkränder och missfärgning eller blekning på käpan eller panelen och även försämra bildens kvalitet.
• Använd aldrig thinner, bensen, vax eller rengöringsmedel med slipmedel eftersom det kan skada kåpan eller panelen.

Obs!

- Tillvalet ScreenCleaner rekommenderas för rengöring av ytorna på käpa och panel.

Fläckar på kåpans och panelens ytor kan tas bort med en trasa lätt fuktad med vatten.

Bekväm användning av skärmen

• En mycket mörk eller ljus skärm anstränger ögonen. Ställ in ljuststyrkan på skärmen i förhållande till omgivningen.
• Ögonen blir ansträngda om du tittar på skärmen under lång tid. Ta 10 minuters rast varje timme.

INNEHÅLL

Omslag 1

FÖRSIKTIGHETSÅTGÄRDER 3

OKTIGT 3

Information om skärmen 7

Rengöring....8

Bekväm användning av skärmen 8

INNEHÅLL 9

Kapitel 1 Inledning .... 10

1-1. Beskrivning 10
1-2. Förpackningens innehåll 11
1-3. EIZO LCD Utility Disk....11

Sivans innehåll och översikt över program ..11

Använda RadiCS LE/ScreenManager Pro for Medical 11

1-4. Reglage och funktioner 12

Kapitel 2 Inställningar 13

2-1. Kompatibla upplösningar 13
2-2. Ansluta kablar 13
2-3. Justera skärmens höjd och vinkel ......14

Kapitel 3 Felsökning 15

Elkodtabell 16

Kapitel 4 Specifikationer 17

Kapitel 5 Ordlista .... 19

Bilaga....20

Varumärke 20
Licens 20
Medicinska standarder 21
Försäkran om FCC-överensstämmelse 22
EMC-information 23
Kinesiska mätvärden för RoHS- överenstämmelse i ChinaRoHS 26

Kapitel 1 Inledning

Tack för att du har valt en svartvit LCD-skärm från EIZO.

1-1. Beskrivning

• 21,3 tum
- Stöd för en upplösning med 5M pixlar (stående: 2048 × 2560 bildpunkter ( H × V ))
- Använder en högkontrastpanel (1200:1).
Visar bilder med hög skärpa.
- Kan användas med DisplayPort (för 8 eller 10 bitar, ej för audiosignaler)
- Hybrid Gamma-funktionen identifierar automatiskt visningsområdet för medicinska bilder och övriga bilder på samma skärm, och visar vardera inställningsstatus.
*1 Identifikationen kan misslyckas beroende på bilden som visas. Programmet som ska användas måste verifieras. Information om validering finns i installationsmanualen (på CD-ROM).
- Med funktionen RadiCS SelfQC och den inbyggda integrerade främre sensorn kan användaren göra kalibrering och gråskalekontroll separat för skärmen.
Mer information finns i installationsmanualen (på CD-ROM).
*2 Om ett panelskydd (RP-901) är monterat kan den integrerade främre sensorn inte användas.
- Med CAL Switch-funktionen kan användaren välja optimalt visningsläge för den bild som visas.
- I ALT-läget justeras ljusstyrkan mot omgivande belysning.
- Lämpligaste läge för kalibrering
Mer information finns i installationsmanualen (på CD-ROM).
- Valbar DICOM-skärm (sida 19) som uppfyller del 14.
- Programvarupaketet för kvalitetskontroll "RadiCS LE" som används för att kalibrera skärmen och hantera historiken ingår.
Se "1-3. EIZO LCD Utility Disk" (sida 11).
- Programvaran "ScreenManager Pro for Medical" som används för att justera skärmen med hjälp av mus och tangentbord ingår
Se "1-3. EIZO LCD Utility Disk" (sida 11).
- Ramsynkroniseringsläge stöds (24,5–25,5 Hz (cndast DVI-ingångssignal), 49–51 Hz)
- Energisparfunktion
Produkten har energisparfunktion.
- 0 W strömförbrukning när huvudströmbrytaren är avstängd
Utrustad med huvudströmbrytare.
När skärmen inte behövs kan strömtillförseln stängas av med huvudströmbrytaren
- Närvarosensor
Sensorn på skärmens framsida detekterar om användaren rör sig. När användaren lämnar skärmen växlar skärmen automatiskt till energisparläge och visar inte bilder på skärmen. På så vis minskar funktionen strömförbrukningen. Mer information finns i installationsmanualen (på CD-ROM).
• LED-bakgrundsbelyst LCD-panel med lång livslängd
- Inbyggd sensor för mätning av omgivande ljus
Sensorn som mäter omgivande ljus mäter ljustet i lux. Beroende på miljö kan sensorn ibland mäta ett annat värde än det som uppmäts med en fristående ljusmätare.
Den inbyggda ljusmätaren används i ALT-läge eller när mätningen utförs manuellt av användaren via menyn i kvalitetskontrollprogrammet "RadiCS/RadiCS LE".
Mer information om mätvärden och hur mätning utförs finns i användarmanualen till RadiCS/RadiCS LE (på CD-ROM).
- Visar HDCP-skyddat (High-bandwidth Digital Content Protection) innehåll (endast DisplayPort).

Observera

- En miljö med hög temperatur eller hög luftfuktighet han påverka mätnoggranheten hos den integrerade främre sensorn. Det är lämpligt att förvara och använda skärmen under följande förhållanden.

- Temperatur: lägre än 30°C

- Luftfuktighet: lägre än 70 %

- Undvid att förvara och använda sensorn där den kan utsättas för direkt solljus.

1-2. Förpackningens innehåll

Kontrollera att följande artiklar finns i förpackningen. Kontakta EIZOs återförsäljare om någon del saknas eller är skadad.

Obs!

- Behåll förpackningen och emballaget för framtida förflyttning eller transport av skärmen.

• Skärm
• Nätsladd

• Digital signalkabel: DisplayPort - DisplayPort (PP300)

• Digital signalkabel: DVI-D - DVI-D (Dual Link) (DD300DL)

• USB-kabel: UU300
  • EIZO LCD Utility Disk (CD-ROM)
  • Bruksanvisning (den här manualen)

1-3. EIZO LCD Utility Disk

"EIZO LCD Utility Disk" (CD-ROM) medföljer produkten. I följande tabell visas innehållet på skivan och en översikt över programmen.

● Skivans innehåll och översikt över program

Skivan innehåller programvara för inställningar samt installationsmanual. Information om hur du startar program och öppnar filer finns i filen Readme.txt på skivan.

Sida Översikt
Readme.txt-fil
RadiCS LE (för Windows) Programvar	upaket för kvalitetskontroll som används för kalibrering av skärmen och hantering av kalibreringshistorik.
ScreenManager Pro for Medical (för Windows)	Program för inställning av skärmen med hjälp av mus och tangentbord.
Installationsmanual för skärmen (PDF-fil)
"Bruksanvisning" för skärmen (PDF-fil)

● Använda RadiCS LE/ScreenManager Pro for Medical

Läs respektive bruksanvisning på skivan före installation och användning av "RadiCS LE/ScreenManager Pro for Medical".

Du behöver ansluta en dator till skärmen med medföljande USB-kabel när du ska använda programvaran. Mer information finns i installationsmanualen (på CD-ROM).

1-4. Reglage och funktioner

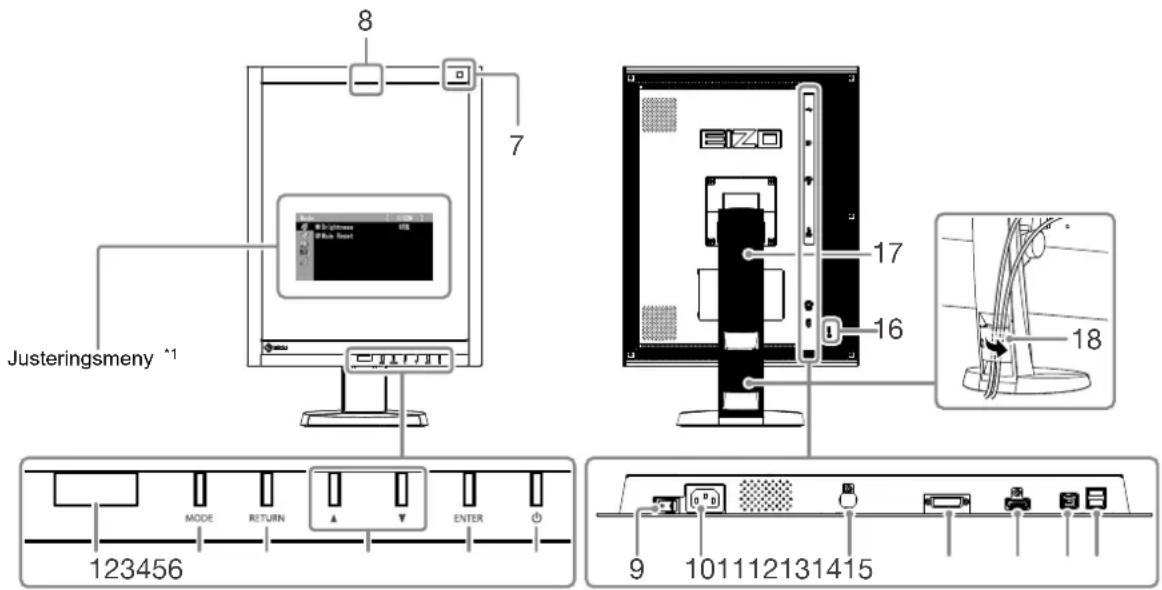

1. Närvarosensor Detekterar en persons rörelser framför skärmen.
2. MODE-knapp	Byter CAL Switch.
3. RETURN-knapp	Avbryter inställningen/justeringen och stänger justeringsmenyn.
4. ▲▼knapp	Tillhandahåller såväl menyval som anpassning och inställning av en funktion.
5. ENTER-knapp	Visar justeringsmenyn, fastställer ett objekt på menyskärmen och sparar justerade värden.
6. ⏻-knapp	Slår på och stänger av strömmen.Indikerar skärmens driftsläge.Grön: I drift, Orange: Energisparläge, Släckt: Huvudströmbrytaren/strömmen är avstängd
7. Sensor för omgivningsljus	Mäter omgivande ljus.
8. Integrerad främre sensor (slidetyp)	Används för kalibrering och gråskalekontroll.
9. Huvudströmbrytare	Slår på och stänger av huvudströmmen.
10. Nätanslutning	Ansluter nätsladden.
11. PS/2-anslutning	Används för underhåll. Ska inte användas för andra ändamål. Det kan leda till att skärmen inte fungerar som den ska.
12. Signalingångsanslutning	DVI-D-anslutning
13. Signalingångsanslutning	DisplayPort-anslutning
14. USB-uppströmsport	Ansluter USB-kabeln för att använda programvara som kräver USB-anslutning, eller för att använda USB-hubfunktion.
15. USB-nedströmsport	Ansluter kringutrustning, en USB-enhet.
16. Uttag för säkerhetslås	Kompatibelt med Kensington MicroSaver-säkerhetssystem.
17. Stativ	Används för att ställa in skärmens höjd och vinkel.
18. Kabelhållare	Täcker skärmens kablar.

*1 Bruksanvisning finns i installationsmanualen (på CD-ROM).

Kapitel 2 Inställningar

2-1. Kompatibla upplösningar

Skärmen stöder följande upplösningar.

√: Stöds

Upplösning	Tillämpliga signaler	vertikal skannings-frekvens	Bild-punkts-klocka	DVI DisplayPort SDG				*1
				Stående	Liggande Stående	Liggande Stående	Liggande Stående
720 × 400	VGA TEXT 70 Hz		√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√	√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√	-	-	-	-
640 × 480	VGA 60 Hz √√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√
800 × 600	VESA	60 Hz √√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√	√√√√	-	-	-	-	-
1024 × 768	VESA 60 Hz √√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√	√√√√√	-	-	-	-	-	-
1280 × 1024	VESA	60 Hz √√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√	√√√√	-	-
1600 × 1200	VESA	60 Hz √√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√	√	-	-	-	-	-
2560 × 2048	VESA CVT 50 Hz -.			*2	-	-	-	-
2048 × 2560	VESA CVT 50 Hz			*2	-	-	-	-
2560 × 2048	VESA CVT	25 Hz		-	-	-	-	-
2048 × 2560	VESA CVT	25 Hz		-	-	-	-	-
2048 × 2560	SDG	25 Hz		-	-	-	-	-

^*1 För att kunna visa krävs ett grafikkort som stöds.
*2 Dual Link

2-2. Ansluta kablar

Observera

• Kontrollera att skärmen och datorn är avstängda.
• När du byter ut en befintlig skärm mot den här skärmen ska du komma ihåg att ändra datorns inställningar för upplösning och vertikal skanningsfrekvens till de inställningar som är tillgängliga för den här skärmen. Se tabellen för kompatibel upplösning (omslagets baksida) innan du ansluter datorn.

Obs!

- Information om hur du ansluter flera datorer till den här produkten finns i installationsmanualen (på CD-ROM).

1. Vrid skärmen 90° i medsols riktning.

Den liggande positionen är bildskärmens standardorientering. Vrid skärmen nittio grader till stående läge innan den installeras.

2. Anslut signalkablarna till signalingångsanslutningarna och datorn.

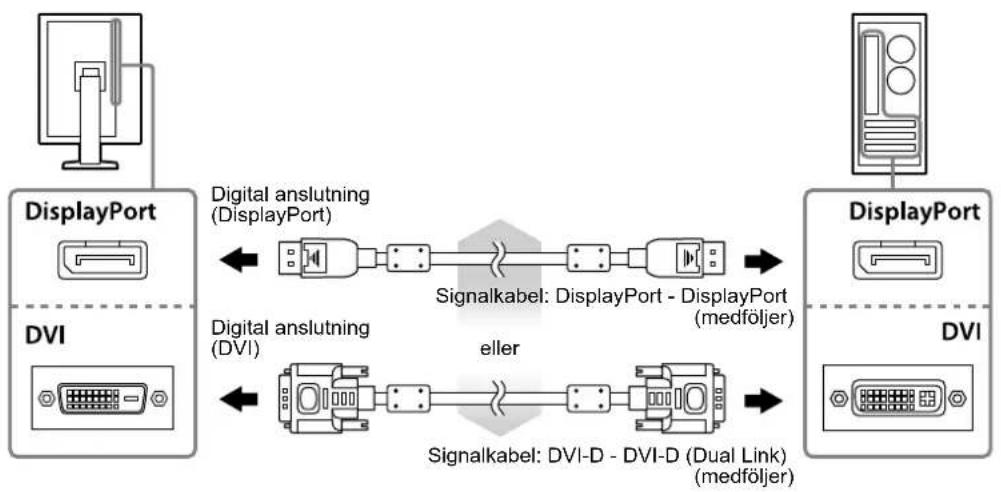

Kontrollera anslutningarnas utseende och anslut kablarna.

När du har anslutit signalkablarna ska du dra åt skruvarna på kontakterna för att säkra anslutningen.

1. Anslut kontakten till ett nätuttag och till anslutningen på skärmen.
2. Anslut USB-kabeln när du använder RadiCS LE eller ScreenManager Pro for Medical.

Anslutning till skärmen Anslutning till en dator

1. Tryck på ⚙för att vrida skärmen.

Skärmens strömindikator lyser grönt.

1. Starta datorn.

Skärmbilden visas.

Se "Kapitel 3 Felsökning" (sida 15) för ytterligare information om ingen bild visas.

Observera

• Stäng av skärmen och datorn när du använt dem.
• För maximal energibesparing rekommenderar vi att du stänger av strömmen med strömknappen. Om du stänger av huvudströmbrytaren eller drar ur nätsladden stängs strömmen till skärmen av helt.

2-3. Justera skärmens höjd och vinkel

Håll i vänster och höger kant av skärmen med båda händerna och justera skärmens höjd, lutning och vridning till bästa arbetsförhållanden.

- Kontrollera att kablarna är rätt anslutna.

Kapitel 3 Felsökning

Om ett problem fortfarande kvarstår efter att du vidtagit föreslagna åtgärder ska du kontakta din lokala EIZO-återförsäljare.

Problem Möjlig orsak och åtgård
1. Ingen bildStrömindikatorn tänds inte.	Kontrollera att nätsladden är ordentligt ansluten.Slä på huvudströmbrytaren.Tryck påSlå av huvudströmmen och slå sedan på den igen efter några minuter.
Strömindikatorn lyser orange och grönt. Växla ingångssignal. Mer information finns i installationsmanualen (på CD-ROM).Flytta muspekaren eller tryck på en tangent på tangentbordet.Kontrollera att datorn är påslagen.Om närvarosensorn är inställd på "Auto (Automatisk)" eller "Manual (Manuell)" kanske skärmen har växlat till energisparläge. Ställ dig nära skärmen.
Strömindikatorn blinkar orange och grönt. Enheten som är ansluten via DisplayPort har ett problem.Lös problemet genom att stänga av skärmen och sedan starta den igen. Se bildenhetens användarmanual för ytterligare information.

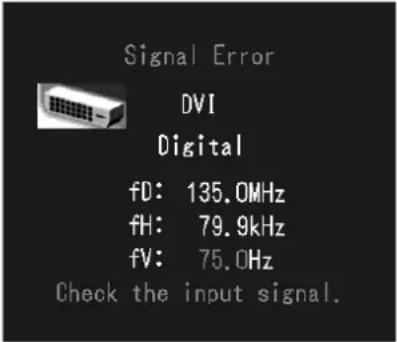

2. Meddelandet nedan visas. Dessa meddelanden visas när insignalen är felaktig även om skärmen fungerar som den ska.
Meddelandet visas när det inte finns någoninsignal.Exempel:	Meddelandet som visas till vänster kan visas på grund av att vissa datorer inte matar ut signalen precis efter påslagning.Kontrollera att datorn är påslagen.Kontrollera att signalkabeln är korrekt ansluten.Växla ingångssignal. Mer information finns i installationsmanualen (på CD-ROM).
Meddelandet visar att ingångssignalen ligger utanför angivet frekvensområde.Exempel:fD: BildpunktsklockafH: Horisontell skanningsfrekvensfV: Vertikal skanningsfrekvens	Kontrollera att datorn är konfigurerad för att uppfylla skärmkraven för upplösning och vertikal skanningsfrekvens (se "2-1. Kompatibla upplösningar" (sida 13)).Starta om datorn.Välj en passande inställning med grafikkortets programvara. Se grafikkortets bruksanvisning för ytterligare information.

- Felkodtabell

Felkod Beskrivning
0*** • Fel som uppträder under SelfCalibration
1*** • Fel som uppträder under gråskalekontroll
*1** • Fel som uppträder under DICOM
*2** • Fel som uppträder under CAL1
*3** • Fel som uppträder under CAL2
**10 • Produktens	maximala ljusstyrka kan vara lägre än önskat värde.• Sänk det önskade värdet.
**11 • Produktens	lögsta ljusstyrka kan vara högre än önskat värde.• Höj det önskade värdet.
**34 • Sensorn kan	ha varit ur funktion under kalibreringen eller ha utsatts för ljus.• Stäng av huvudströmmen och vänta några minuter innan du slår på strömmen igen.Kör sedan SelfCalibration/gråskalekontroll på nytt.
**61 • Sensorn kan	ha varit ur funktion.• Kontrollera att det inte finns några främmande föremål i närheten av sensorn.• Kör SelfCalibration/gråskalekontroll på nytt.
**95 • Villkoren för	att köra SelfCalibration/gråskalekontroll kanske inte är uppfyllda.• Kontrollera körvillkoren och återställ dem vid behov.

LCD-panel Storlek	21,3 tum (540 mm)
	Typ TFT monokrom LCD, LED-bakgrundsbelysning
	Ytbehandling Antireflex
	Ythårdhet 2H
	Betraktningsvinkel Horisontellt 176°, vertikalt 176° (CR≥10)
	Bildpunktstorlek 0,165 mm
	Responstid Svart-vitt-svart: Ca 25 ms
Horisontell skanningsfrekvens 31–135 kHz
Vertikal skanningsfrekvens DVI:		24–61 Hz (ej sammanflätad)(VGA TEXT: 69–71 Hz, QSXGA (2048 × 2560):24–51 Hz)
		DisplayPort: 49–61 Hz (ej sammanflätad)(VGA TEXT: 69–71 Hz, QSXGA (2048 × 2560):49–51 Hz)
Upplösning		5M pixlar (stående orientering: 2048 bildpunkter × 2560 linjer (H × V))
Max. bildpunktsklocka		290 MHz
Displayens gråskala		1 024 av 16 369 steg
Rekommenderad ljusstyrka		500 cd/m ^2
Displayarea (H × V)		337,9 mm (13,30 tum) × 422,4 mm (16,63 tum) (stående orientering)
Strömförsörjning		100–120 Vac ±10 %, 50/60 Hz 1,1–0,9 A200–240 Vac ±10 %, 50/60 Hz 0,6–0,5 A
Strömförbrukning	Skärmdisplay på	108 W eller mindre
	Energisparläge	0,7 W eller (med endast DVI-signalanslutning ansluten, ingenmindre USB-enhet ansluten, "Input Selection" inställt på"Manuellt", "DC5V Output" inställt på "Off" och"DP Power Save" inställt på "On")
	Avstängd	0,5 W eller (med ingen USB-enhet ansluten, "DC5V Output"mindre inställt på "Off" och "DP Power Save" inställt på "On")
	Huvudströmavstängd	0 W
Anslutningar för ingångssignal		DVI-D-anslutning
		DisplayPort-anslutning (standard V1.1a, avser HDCP)
Överföringssystemför digitala signaler (DVI)		TMDS (Single Link / Dual Link)
Plug & Play		Digital (DVI-D): VESA DDC 2B / EDID structure 1.3Digital (DisplayPort) : VESA DisplayPort / EDID structure 1.4
Mått (bredd) ×(höjd) × (djup)	Huvudenhet	388 mm (15,3 tum) × 512–595 mm (20,2–23,4 tum) × 245,5 mm (9,7 tum)
	Huvudenhet(utan stativ)	388 mm (15,3 tum) × 496 mm (19,5 tum) × 99 mm (3,9 tum)
Vikt Huvudenhet	Ca 11,5 kg (25,4 lb)
	Huvudenhet(utan stativ)	Ca 8,8 kg (19,4 lb)
Inställnings-område	FlexStand	Lutning: Upp 30°, ned 0°
		Vridning: 344°
		Inställbar höjd: 174 mm (Lutning: 30°), 83 mm (Lutning: 0°)
		Vridning: 90° (moturs vid stående visning)
Miljöförhållanden	Temperatur	Drift: 0–35°C (32–95°F)
		Transport/förvaring: –20–60°C (–4–140°F)
	Luftfuktighet	Drift: 20–80% R.H. (icke-kondenserande)
		Transport/förvaring: 10–90 % R.H. (icke-kondenserande)
	Lufttryck	Drift: 700–1 060 hPa
		Transport/förvaring: 200–1060 hPa
USB	Standard	USB Specification Revision 2.0
	Port	Uppströmsport × 1, nedströmsport × 2
	Kommunikations-hastighet	480 Mbps (hög), 12 Mbps (full)1,5 Mbps (låg)
	Strömförsörjning	Nedströms: Max. 500 mA/1 port

Senaste information om tillbehör och kompatibla grafikkort finns på vår webbplats.
http://www.eizo.com

Kapitel 5 Ordlista

DDC (Display Data Channel)

VESA är en standard för den interaktiva kommunikationen med inställningsinformation osv. mellan en dator och en skärm.

DICOM-standarden utvecklades av American College of Radiology och National Electrical Manufacturer's Association i USA.

DICOM-kompatibla enheter kan anslutas för överföring av medicinska bilder och information.

DICOM del 14-dokumentet definierar visning av digitala medicinska bilder i gråskala.

DisplayPort

DisplayPort är nästa generation av AV-gränssnitt som används vid anslutning av dator, ljud, bildutrustning osv. till skärmen. En enda kabel överför ljud och bilder.

DVI (Digital Visual Interface)

DVI är en digital gränssnittsstandard. Med DVI kan datorns digitala data överföras direkt utan förluster. Detta utnyttjar överföringssystemet TMDS och DVI-anslutningar. Det finns två typer av DVI-anslutningar. Den ena är en DVI-D-anslutning för endast digital signalingång. Den andra är en DVI-I-anslutning för både digital och analog signalingång.

DVI DMPM är en energisparfunktion för det digitala gränssnittet. "Skärm PÅ (driftläge)" och "Aktivt Av (energisparläge)" är nödvändiga för DVI DMPM som skärmens strömläge.

Kodningssystem för digitala signaler som har utvecklats för att kopieringsskydda digitalt innehåll som t.ex. video, musik osv.

Det bidrar till att överföra digitalt innehåll säkert genom att koda det via DVI- eller HDMI-anslutningen på utgångssidan och avkoda det på ingångssidan.

Det digitala innehållet går inte att återskapa utan att utrustningen på både utgångs- och ingångssidan stöder HDCP-systemct.

Ett signalöverföringssystem för digitala gränssnitt.

Upplösning

LCD panelen består av en mängd pixlar med en viss storlek som tänds för att skapa bilder. Den här skärmen består av 2048 pixlar horisontellt och 2560 pixlar vertikalt. Vid ett upplösning på 2048 × 2560 (stående) och 2560 × 2048 (liggande) lyser alla pixlar i helskärmsläge (1:1).

Bilaga

Varumärke

Termerna HDMI och HDMI High-Definition Multimedia Interface samt logotypen HDMI är varumärken eller registrerade varumärken som tillhör HDMI Licensing, LLC i USA och andra länder.

Logotypen DisplayPort Compliance och VESA är registrerade varumärken som tillhör Video Electronics Standards Association.

Acrobat, Adobe, Adobe AIR och Photoshop är registrerade varumärken som tillhör Adobe Systems Incorporated i USA och andra länder.

AMD Athlon och AMD Opteron är varumärken som tillhör Advanced Micro Devices, Inc.

Apple, ColorSync, eMac, iBook, iMac, iPad, Mac, MacBook, Macintosh, Mac OS, PowerBook och QuickTime är registrerade varumärken som tillhör Apple Inc.

ColorMunki, Eye-One och X-Rite är registrerade varumärken eller varumärken som tillhör X-Rite Incorporated i USA och/eller andra länder.

ColorVision och ColorVision Spyder2 är registrerade varumärken som tillhör DataColor Holding AG i USA. Spyder3 och Spyder4 är varumärken som tillhör DataColor Holding AG.

ENERGY STAR är ett registrerat varumärke som tillhör United States Environmental Protection Agency i USA och andra länder.

GRACoL and IDEAlliance är registrerade varumärken som tillhör International Digital Enterprise Alliance.

NEC är ett registrerat varumärke som tillhör NEC Corporation.

PC-9801 och PC-9821 är varumärken som tillhör NEC Corporation.

NextWindow är ett registrerat varumärke som tillhör NextWindow Ltd.

Intel, Intel Core och Pentium är registrerade varumärken som tillhör Intel Corporation i USA och andra länder. PowerPC är ett registrerat varumärke som tillhör International Business Machines Corporation.

PlayStation är ett registrerat varumärke som tillhör Sony Computer Entertainment Inc. PSP och PS3 är varumärken som tillhör Sony Computer Entertainment Inc.

RealPlayer är ett registrerat varumärke som tillhör RealNetworks, Inc.

TouchWare är ett varumärke som tillhör 3M Touch Systems, Inc.

Windows, Windows Media, Windows Vista, SQL Server och Xbox 360 är registrerade varumärken som tillhör Microsoft Corporation i USA och andra länder.

YouTube är ett registrerat varumärke som tillhör Google Inc.

Firefox är ett registrerat varumärke som tillhör Mozilla Foundation.

Kensington och MicroSaver är varumärken som tillhör ACCO Brands Corporation.

EIZO, logotypen EIZO, ColorEdge, DuraVision, FlexScan, FORIS, RadiCS, RadiForce, RadiNET, Raptor och ScreenManager är registrerade varumärken som tillhör EIZO Corporation i Japan och andra länder.

ColorNavigator, EcoView NET, EIZO EasyPIX, EIZO ScreenSlicer, i • Sound, Screen Administrator och UniColor Pro är varumärken som tillhör EIZO Corporation.

Alla andra företags- eller produktnamn är varumärken eller registrerade varumärken som tillhör sina respektive ägare.

Licens

Ett runt, gotiskt och fetstilt bitmap-teckensnitt med design av Ricoh används för tecken som visas på den här produkten.

Medicinska standarder

• Se till att slutsystemet efterlever kraven enligt IEC60601-1-1.
• Elektrisk utrustning kan utsända elektromagnetiska vågor som kan påverka, begränsa eller resultera i felfunktion för skärmen. Installera utrustningen i en miljö där sådana effekter går att undvika.

• Typ av skydd mot elstötar: Klass I
• EMC-klass: EN60601-1-2:2007 Grupp 1 Klass B
• Klassificering av medicinska enheter (MDD 93/42/EEC): Klass I
• Funktionsläge: Kontinuerligt
• IP-klass: IPX0

Försäkran om FCC-överensstämmelse

Endast för USA , Kanada osv. (märkspänning 100–120 Vac)
Försäkran om FCC-överensstämmelse
Vi, ansvarig part	EIZO Inc.
	5710 Warland Drive, Cypress, CA 90630, USA
	Tel: [phone]
intygar att produkten	varunamn: EIZO
	Modell: RadiForce GX540
uppfyller del 15 i FCC-reglerna. Användningen av produkten måste uppfylla följande två villkor:(1) utrustningen får inte orsaka skadliga störningar och (2) utrustningen får inte påverkas av mottagna störningar, inklusive störningar som kan orsaka önskade funktioner.Utrustningen har testats och överensstämmer med gränsvärdena för digitala enheter av klass Bi enlighet med del 15 i FCC-reglerna. Dessa gränsvärden är avsedda att ge ett godtagbart skydd mot skadliga störningar vid installation i bostäder. Den här utrustningen genererar, använder och kan sända ut radiofrekvent energi. Om den inte installeras och används i enlighet med anvisningarna kan radiokommunikation utsättas för skadliga störningar. Dock lämnas ingen garanti för att störningar inte kan inträffa i någon enskild installation. Om den här utrustningen orsakar skadliga störningar på radio-eller TV-mottagning, vilket kan avgöras genom att slå av och på utrustningen, uppmanas användaren att försöka korrigera störningarna på något av följande sätt.* Rikta om eller flytta mottagningsantennen.* Öka avståndet mellan utrustningen och mottagaren.* Anslut utrustningen till ett uttag i en annan strömkrets än den som mottagaren är ansluten till.* Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.Ändringar eller modifieringar som inte är uttryckligen godkända av den part som ansvarar för villkorsöverensstämmelse kan upphäva användarens rätt att använda utrustningen.Obs!Använd den bifogade specialkabeln nedan eller en EIZO signalkabel till denna skärm för att störningarna inte ska överskrida gränsvärdena för digital utrustning av klass B.- Nätkabel- Skärmad signalkabel (bifogad)
Anmärkning för KanadaDenna digitala utrustning av klass B uppfyller standarden Canadian ICES-003.Cet appareil numérique de le classe B est conforme à la norme NMB-003 du Canada.

Huvudsaklig funktion för RadiForce-serien är att visa bilder och genomföra vanliga funktioner.

FÖRSIKTIGHET

RadiForce-serien kräver särskilda försiktighetsåtgärder vad gäller elektromagnetisk kompabilitet (EMC) och måste installeras, igångsättas och användas enligt följande information.

Använd inte andra kablar än de som medföljer produkten eller specificeras av oss.

Andra kablar kan ge ökad strålning eller minskad immunitet.

Kabellängd: Max. 3 m

Placera inte någon bärbar eller mobil RF-kommunikationsutrustning i närheten av en produkt ur RadiForce-serien. I annat fall kan RadiForce-produkten påverkas.

RadiForce-produkter ska inte användas bredvid eller staplat med annan utrustning. Om det är nödvändigt att använda utrustningen bredvid eller staplat med annan utrustning är det viktigt att kontrollera att funktionen är normal i det sammanhang i vilket utrustningen ska användas.

Den som ansluter ytterligare utrustning till signalingångar eller -utgångar och konfigurerar ett medicinskt system är ansvarig för att systemet uppfyller kraven i standarden IEC/EN60601-1-2.

Riktlinjer och tillverkarens försäkran – elektromagnetisk strålning
RadiForce-produkter är avsedda för användning i elektromagnetisk miljö enligt nedanstående specifikationer.Kunder eller andra användare av RadiForce-produkter ska försäkra sig om att användningsmiljön uppfyller specifikationerna.
Strålningstest Överens-stämmelse		Elektromagnetisk miljö – riktlinjer
RadiofrekventstrålningCISPR11/EN55011	Grupp 1 I RadiF	orce-produkter används radiovågor endast internt.Därför är den radiofrekventa strålningen mycket liten och förväntas inte orsaka störningar i närliggande elektronisk utrustning.
RadiofrekventstrålningCISPR11/EN55011	Klass B RadiFor	orce-produkter är lämpliga för användning i alla typer av miljöer, inklusive bostäder eller liknande i direkt anslutning till det publika lågspänningsnätet.
ÖvertonerIEC/EN61000-3-2	Klass D
Spännings-fluktuationer/flimmerIEC/EN61000-3-3	Uppfyllerkraven

Riktlinjer och tillverkarens försäkran – elektromagnetisk immunitet

RadiForce-produkter är avsedda för användning i elektromagnetisk miljö enligt nedanstående specifikationer.Kunder eller andra användare av RadiForce-produkter ska försäkra sig om att användningsmiljön uppfyller specifikationerna.

Immunitetstest TestnivåIEC/EN60601		Överensstämmel-senivå	Elektromagnetisk miljö – riktlinjer
Elektrostatiskurladdning (ESD)IEC/EN61000-4-2	±6 kV kontakt±8 kV luft	±6 kV kontakt±8 kV luft	Golvet ska vara av trä, betong eller keramik.Om golvbeläggningen är av syntetmaterial måsteden relativa luftfuktigheten vara minst 30 %.
Elektriska snabbatransienter/pulsskurarIEC/EN61000-4-4	±2 kVför strömledningar±1 kVför ingångs-/utgångsledningar	±2 kVför strömledningar±1 kVför ingångs-/utgångsledningar	Kvaliteten på strömförsörjningen ska motsvaraden kvalitet som krävs för kommersiell miljö ochsjukhusmiljö.
StötspänningIEC/EN61000-4-5	±1 kV fas till fas±2 kV fas till jord	±1 kV fas till fas±2 kV fas till jord	Kvaliteten på strömförsörjningen ska motsvaraden kvalitet som krävs för kommersiell miljö ochsjukhusmiljö.
Spänningsfall, kortaströmavbrott ochspänningsvariationeri ingångsledningarnaIEC/EN61000-4-11	<5 % U_T (>95 % falli U_T ) under 0,5 cykel40 % U_T (60 % falli U_T ) under 5 cykler70 % U_T (30 % falli U_T ) under 25 cykler<5 % U_T (>95 % falli U_T ) under 5 sek.	<5 % U_T (>95 % falli U_T ) under 0,5 cykel40 % U_T (60 % falli U_T ) under 5 cykler70 % U_T (30 % falli U_T ) under 25 cykler<5 % U_T (> 95 % falli U_T ) under 5 sek.	Kvaliteten på strömförsörjningen ska motsvaraden kvalitet som krävs för kommersiell miljö ochsjukhusmiljö. Om användaren av RadiForce-produkten inte kan avbryta användningen understromavbrott är det lämpligt att strömförsörjaRadiForce-produkten via en avbrottsfri strömkällaeller ett batteri.
Strömfrekvent(50/60 Hz) magnetfältIEC/EN61000-4-8	3 A/m 3 A/m Strömfrekventa magnetfält skavara på karaktäristiska nivåer för vanliga platseri kommersiell miljö och sjukhusmiljö.

Obs! U _T är nätspänningen innan testmätning görs.

Riktlinjer och tillverkarens försäkran – elektromagnetisk immunitet
RadiForce-produkter är avsedda för användning i elektromagnetisk miljö enligt nedanstående specifikationer. Kunder eller andra användare av RadiForce-produkter ska försäkra sig om att användningsmiljön uppfyller specifikationerna.
Immunitetstest TestnivåIEC/EN60601		Överensstämmel-senivå	Elektromagnetisk miljö – riktlinjer
Ledningsbunden RFIEC/EN61000-4-6	3 Vrms150 kHz–80 MHz	3 Vrms	Utrustning för portabel och mobil RF-kommunikation ska inte användas närmare någon del av RadiForce-produkten, inklusive kablar, än det rekommenderade separationsavständ som beräknas med lämplig ekvation för sändarens frekvens.Rekommenderat separationsavständ d = 1,2
Utstrålad RFIEC/EN61000-4-3	3 V/m80 MHz–2,5 GHz	3 V/m
			d = 1,2 , 80 MHz–800 MHz d = 2,3 , 800 MHz–2,5 GHz Där "P" är maximala uteffekten för sändaren i watt (W) enligt sändarens tillverkare och "d" är det rekommenderade separationsavständet i meter (m).Fältstyrkorna från fasta RF-sändare, som bestäms med en elektromagnetisk undersökning av platsen ^a , ska vara lägre än överensstämmelsenivån för varje frekvensintervall ^b .Störningar kan förekomma i närheten av utrustning som har markerats med följande symbol.[IMAGE]
ANM. 1 Vid 80 MHz och 800 MHz gäller det högre frekvensintervallet.ANM. 2 Det är inte säkert att dessa riktlinjer kan användas i alla situationer. Elektromagnetisk utbredning påverkas av absorption och reflektion från byggnader, föremål och människor.
^a Fältstyrkan från fasta sändare, t.ex. basstationer för telefoner (mobiler/sladdlösa) och kommunikationsradio, amatörradiosändare, AM- och FM-radiosändare och TV-sändare kan inte teoretiskt bestämmas med tillräcklig noggrannhet. För att utvärdera den elektromagnetiska miljön med hänsyn till fasta RF-sändare bör en elektromagnetisk undersökning av platsen övervägas. Om uppmätt fältstyrka på platsen där RadiForce-produkten används överskrider överensstämmelsenivån enligt ovan ska RadiForce-produktens normala funktion undersökas. Om onormal funktion kan noteras är det nödvändigt med ytterligare åtgårder som t.ex. att rikta om eller flytta RadiForce-produkten.Över frekvensområdet 150 kHz - 80 MHz ska fältstyrkan vara lägre än 3 V/m.Rekommenderat separationsavständ mellan bärbar och mobil utrustning för RF-kommunikationoch RadiForce-produkter
RadiForce-produkterna är avsedda att användas i en elektromagnetisk miljö där utstrålande RF-störningar ärkontrollerade. Kunden eller användaren av RadiForce-produkten kan bidra till att förhindra elektromagnetiskastörningar genom att tillgodose ett minsta avständ mellan bärbar och mobil utrustning för RF-kommunikation (sändare)och RadiForce-produkten enligt nedanstående rekommendationer, med hänsyn tagen till kommunikationsutrustningensmaximala uteffekt.
Sändarens märkeffekt,max.W	Separationsavständ beroende på sändarens frekvensm
	150 kHz–80 MHzd = 1,2 √P	80 MHz–800 MHzd = 1,2√P	800 MHz–2,5 GHzd = 2,3√P
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
För sändare med en maximal märkeffekt som inte anges ovan kan det rekommenderade separationsavståndet "d"i meter (m) uppskattas med hjälp av ekvationen för sändarens frekvens, där "P" är den maximala märkeffekten förutsignaler från sändaren i watt (W) enligt sändarens tillverkare.ANM. 1 Vid 80 MHz och 800 MHz gäller separationsavständet för det högre frekvensintervallet.ANM. 2 Det är inte säkert att dessa riktlinjer kan användas i alla situationer. Elektromagnetisk utbredning påverkasav absorption och reflektion från byggnader, föremål och människor.

Kinesiska mätvärden för RoHS-överenstämmelse i ChinaRoHS

Om symbolen Electronic Information Products Pollution Control

10

Elektroniska informationsprodukter som säljs i Kina och uppfyller kriterierna i "Measures for the Administration of the Control of Pollution by Electronic Information Products" är märkta med den här symbolen. Den inringade siffran anger miljövänlig tidsperiod, EFUP (Environmentally Friendly Use Period). Överensstämmelse med gällande säkerhetsföreskrifter säkerställer att produkten inte är skadlig för miljö, människor eller material inom angiven tidsperiod efter tillverkningsdatum. Etiketten sitter på enhetens baksida.

- Beteckning och koncentration av farliga ämnen

Beteckningpå komponenten	Beteckning på det farliga ämnet
	Bly(Pb)	Kvicksilver(Hg)	Kadmium(Cd)	Sexvärtkrom(Cr(VI))	Polybromeradebifenyler(PBB)	Polybromeradedifenyletrar(PBDE)
Kretskort × ○ ○ ○ ○	○
Hölje ○ ○ ○ ○ ○ ○
LCD-skärmar × ○ ○	○ ○ ○
Övrigt × ○ ○ ○ ○ ○
○: Anger att detta giftiga eller farliga ämne som finns i alla homogena material i denna komponent understiger gränsvärdet i SJ/T11363-2006.×: Anger att detta giftiga eller farliga ämne som finns i minst ett av de homogena materialen i denna komponent överstiger gränsvärdet i SJ/T11363-2006.(Företag kan använda det här utrymmet till ytterligare teknisk bakgrundsinformation till "x" i ovanstående tabell.)

EIZO®
