BRUKSANVISNING FLEXSCAN M1700 EIZO

Viktigt: Läs den här installationshandboken och bra克斯anvisingen som finns på CDskivan noggrant sä att du känner dig saker och fär att effektiv användende avprodukten. Behäll manualen für framtida behov.

Exyepidio EyKataoTao

Skärmen stöder följande upplösningar.

VARNING Om informationen i en WARNING inte förljs kan det + resultera i allvarliga skador som kan vara livshotande.	FÖRSIKTIGHET Om uppmaningen FÖRSIKTIGHET inte förljs finns det risk För person- ellerprodukskador.
Indikerar en forbjuden ätgård.
Indikerar att encheten skall anslutas till jordat eluttag.

FÖRSIKTIGHETSÅTGÄRDER

WARNING

Om encheten avger rok, luktar brant aller ger ifrän sig ovanliga ljud skall alla strömansluttingar kopplas ur genast. Kontakta sedan din äterförsäljare.

Förðk att använda en enchet som ár felaktig kan leda till brand, elektriska stötar eller skador på utrustning.

Använd den medfoljande sladden och anslut den till att standardeluttag.

Försädra dig om att du häller dig inom markspänningen für sladden. Om detta inte atfoljs kan det orsaka brand eller elektriska stötar.

Undvik att komma i kontakt med encheten med sma foremål erer våtska.

Små foremål som av misstag faller in genom ventilationsöppningarna i kapan erller spill kan orsaka brand, elektriska stötar erller skador på utrustning. Om att foremål erller vätska hamnar innanfor kapan skall det kopplas ur omedelbart. Enheten skall kontrolleras av en behörig servicetekniker innan den används igen.

Placera encheten på attl lampligt stalle.

Om detta inte atfoljs kan det orsaka brand, elektriska stotar eller skador på utrustning.

• Använd inte encheten utomhus.
• Använd inte encheten i fordon (fartyg, flygplan, tag aller bilar etc.).
• Använd inte encheten i en dammig eller fuktig miljö.
• Placera inte encheten på att Ångakommen direkt paskärmen.
• Placera inte encheten nara varmeelement aller luftfuktare.

Utrustningen måste vara ansluten till ett jordat uttag.

Om detta inte atfoljs kan det orsaka brand eller elektriska stotar.

FÖRSIKTIGHET

Blockera inte ventilationsöppningarna i kapan.

• Placera inga foremål på ventilationsöppningarna.
• Installera inte encheten i ett slutet utrémme.
• Använd inte encheten liggande aller upp och ner.

Genom att blockera ventilationsöppningarna fürhindras tillräcklig luftflöde vilket kan orsaka brand, elektriska stöter eller skada på utrustning.

Använd ett strömuttag som ar lätt att komma Åt.

Detta sakerstaller att det ar latt att koppla ur enheten om det skulle uppst problem.

Om installationshandboken och bruksanvisningen

Installationshandboken (denna handbok)	Beskriver grundinformation från anslutning av monitorn till en dato till användning av skärmen.
Bruksanvisning (·Pdf-fil på CD-skivan*)	Beskriver applikationsinformation sö som bildjusteringar,inställningar och specifikationer.

Förpackingens innehäll

Kontrollera att följande artiklar finns i forpackningen. Om nagonting saknas skall du kontakta din lokala Återförsäljare. OBS!

• Behçalt kartongen och emballage für fremtida ffordyttingar av skärmen.

Monitor
Natsladd
Digital signalkabel (FD-C39)

□ Analog signalkabel (MD-C87)

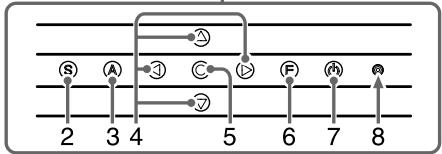

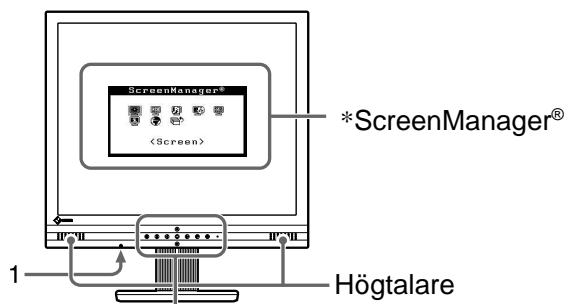

Reglage och Funktioner

1	Hörlurar (stereominikontakt)	Anslutning für hölurar.
2	Knapp für val av signalingång	Växlar mellan ingängssignalerna om två datorer är anslutna till skärmen.
3	Knapp für automatisk justering	Genomfor automatisk justering av skärmen. (endast analog ingång)
4	Manöverknappar (vänster, nedåt, uppåt, höger)	· knappen ⓸ aller ⓹: Visar skärmen für volymjustering (sidan 5). · knappen ⓺ aller ⓻: Visar skärmen für ljusstyrlka (sidan 5). · Väljer ett justeringsaltentiv eller ökar/minskar justerade värden i avancerade justeringar i denenyn Justeringar (sidan 5).
5	Knappen Enter	Visar(OP) menyn Justeringar och bestämmer alternatively på skärmen och sparar justerade värden.
6	Knappen FineContrast	Byt visningsläge für læget FineContrast i denenyn FineContrast (sidan 5).
7	Strömbrbrytaren	Slår på och stänger av strömmen.
8	Strömindikator	Visar skärmens driftsstatus. Blå : Skärmen används Av Strömmen Är av Gul : Energisparläge
9	External Line In (Ministereokontakt)	För anslutning av kabel med ministereokontakt.
10	Signalingångar	Vänster: DVI-D-anslutning /Höger: D-sub minianslutting med 15 stift.

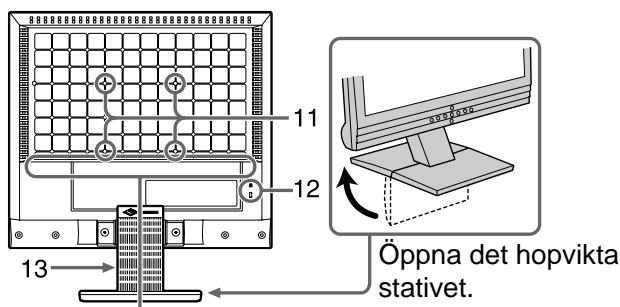

11	4 hjål for att montera armstativ	Stativet kan bytas mot en arm eller ett annat stativ. För information om hur du gör bytet, se braksanvisingen på CD-skivan.
12	Uttag für sakerhetslås	Kompatibelt med Kensington MicroSaver-sakerhetssystem.
13	Höjdinställbart stativ	Justerar Höjd och vinkel für Monitorns skärm.

• ScreenManager® ār ett smeknamn für EIZO's justeringsmeny. (Für information om hur du använder ScreenManager, se bruksanvisningen på CD-skivan.)

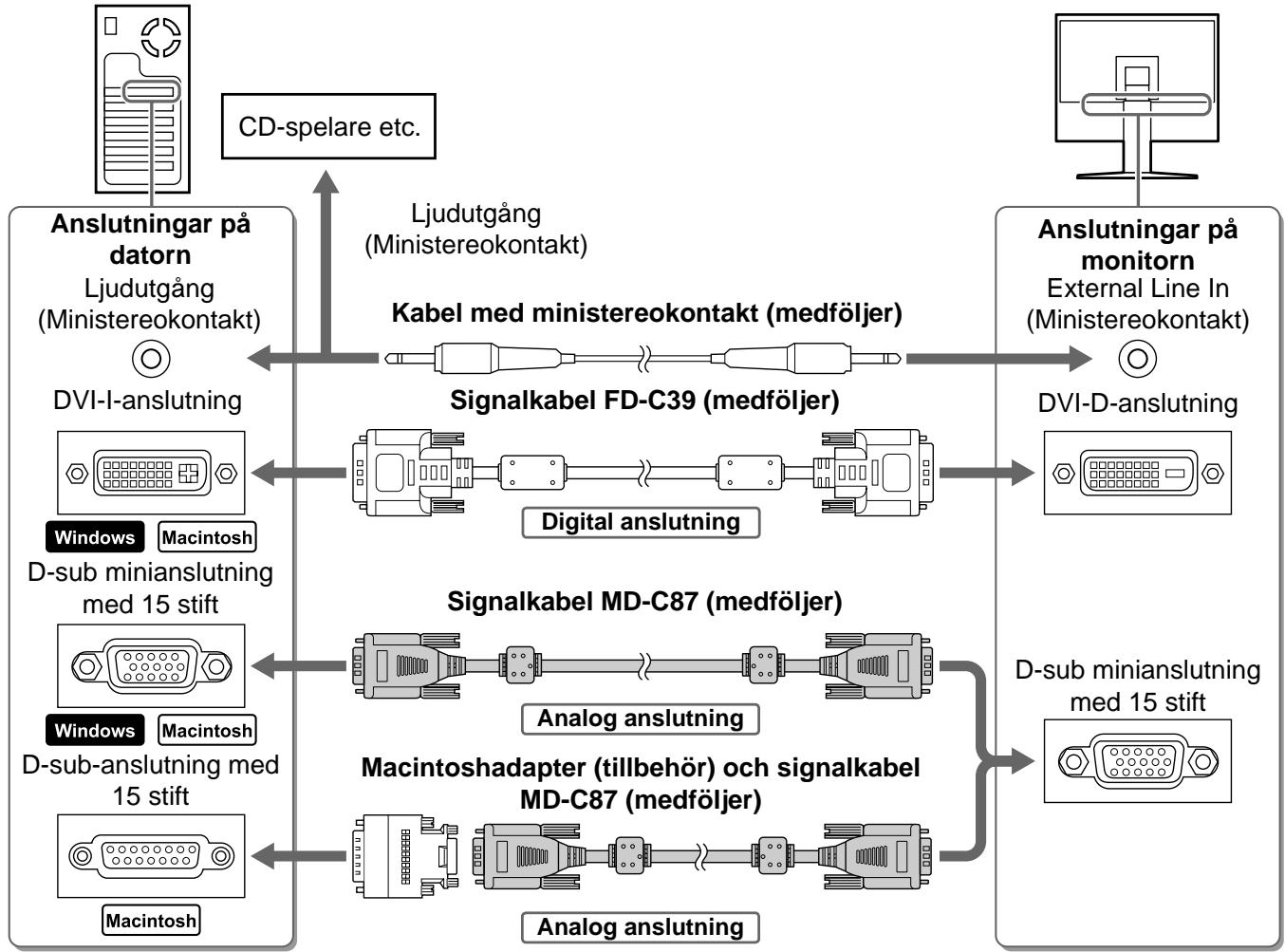

Att ansluta kablarna

Observera

• När du byter ut en befindlig skärm mot M1700/M1900 skall du försakra dig om att duändrar datorns installninger for upplösning och vertical frekvens till de som ar tillganglia for M1700/M1900 genom att se till upplösningstabellen (baksidan av omslagssidan) innan du ansluter datorn.

OBS!

• När du skall använda högtalarna ansluter du ministertereokkontakten till judutgången på datorn, cd-spelaren etc.
• När du ansluter två datorer till monitorn skall du se användarmanualen på CD-skivan.

1 Kontrollera att monitor och datorn ar avstängda.
2 Anslut monitor till datorn med en signalkabel som passar ansluttingarna.

After att du anslutit kabelansluttingarna skall du dra at skruvarna for att sakra anslutningen.

3 Koppla in natsladden i ett vagguttag och till strömanslutningen på skärmen.

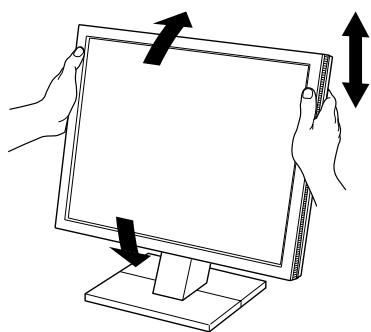

Justera skärmhöjd och vinkel

Justera skärmhöjd, lutning och vridning av skärmen till basta läge für arbete.

Visa skärmen

1 Tryck på öffor att sätta på monitorn.
2 Satt på datorn.

Skärmens strömmen lyser blätt och skärmens bild visas.
3 Genomför den automatiska justeringsfunktionen när du använder en analog ingängssignal. (Se "Att genomföra Funktionen Autojustering" nedan).

Funktionen autojustering behövs inte om du använder en digital insignal eftersom att bilderna visas korrekt baserat på Förinställda data hos monitorn.

Observera

• Stäng av monitorn och datorn Near du använt dem.
• För maximal energibesparing reckommenderar vi att apparaterna stängs av med knappen Power. Genom att dra ut natsladden stängs monitorns strömförsörjning welt.

Att genomföra Funktionen autojustering (endast vid analog insignal)

När insignalerna ar analoga möjiggör Funktionen autojustering automatisk justering av klockan, fasfrekvensen, skärmens placering och upplösning.

För information om Funktionen autojustering, se bruksanvisningen på CD-skivan.

Tryck pÅ (A).

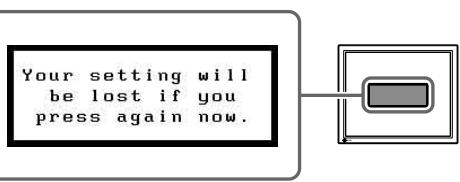

Ett meddelandefonster visas.

2 Tryck på @igen här meddelandet visas.

Funktionen autojustering aktiveras och klocka, fasfrekvens, skärmens placering och upplösningen justeras automatiskt.

Meddelandefonster

Observera

• Funktionen autojustering fungerar korrekt när hela bilden visas über visningsområdet på en Macintosh erler en Windows PC. Den fungerar inte korrekt när endast en del av bilden visas på skärmen (exempelvis en DOS-prompt eller när en svart bakgrund (skrivbordsunderlägg etc.) används).
• Det ar inte sakert att Funktionen autojustering fungerar som den skall med alla grafikkort.

Justera högtalarvolym

1 Tryck på knappen eller .

Fönstret for justering av volym visas.

2 Ändra högtalarnas volym med for att minska eller for att öka.
3 Tryck på © vid önskad volym.

Fönstret for volymjustering

För att stänga av ljudet trycker du på (∅) aller (∇))när menyn für volymjustering visas.

For att fà tillbaka ljudet trycker du på knappen (øller)

Valja skärmläge

FineContrast möjlgör für dig att,enkelt välja basta skärmisningsläge i forhällande till monitorns användning. For information om Funktionen FineContrast, se bruksanvisingen på CD-skivan.

Läget FineContrast

Custom (Anpassat)	Für att böra önskade inställningar.
sRGB	Für att böra fãrganpassning med sRGB-kompatibla kringutrustningar.
Text	Passar für att visa ordbehandlings- eller kalkylprogram.
Picture (Bild)	Passar für att visa fotografier eller bilderr.
Movie (Film)	Für att spelà upp animerade bilderr.

Tryck på (F).

Fönstret FineContrast visas.

2 Tryck på (F)igen)när menyn FineContrast visas.

Varje gäng du trycker på knappen ändras lakget på skärmen (se tabellen lakgen for FineContrast).

3 Tryck på © vid önskat lage.

Det valda laget valjs.

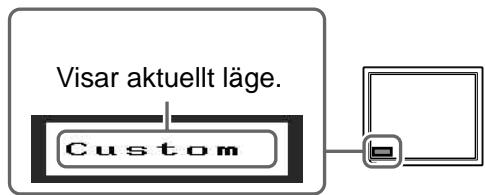

Fönstret FineContrast

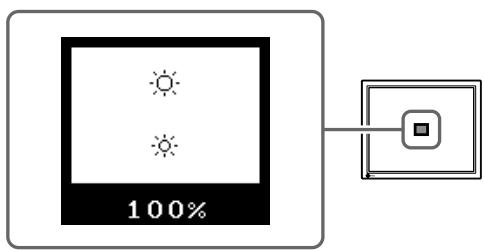

Ställa in skärmens Ijusstyrka

Tryck på eller .

Fönstret für justering av lusstyrka visas.

2 Justera Ijusstyrkan med eller .

Tryck på for att góra skármen ljusare eller på for att góra den mörkare.

3 Tryck på © vid önskad lusstyrka.

Den valda Ijusstyrkan sparas.

Fönstret für justering av Ijusstyrka

Att genomföra avanceradeinställningar/justeringar

Avancerade justeringar av skarmen eller farger och olica inställninger ar tillgangliga i menyn Justeringar.

For information om justeringsfunktionerna, se bruksanvisningen på CD-skivan.

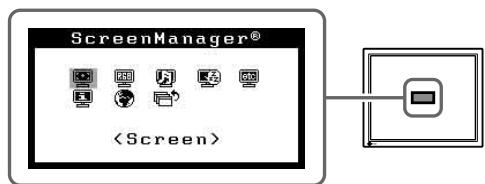

Justeringsmeny

Grundinställningarna och justeringarna är fardiga. För avancerade inställningar/justeringar, seBruksanvisningen på CD-skivan.

Ingen bildvisas

Om det inte visas nàgon bild på monitorn after att du genomfört foljande Åtgärder skall du kontakta din lokala Återförsäljare.

1. Kontrollera strömindikatorn.

Symptom	Status	Möjlig orsak och ätgård
Ingen bild	Strömindikatorn tänds inte.	Kontrollera att nätsladden är riktigt ansluten.Om problemet kvarstår skall du stänga avskärmen i ett par minutes och slå på den iven.
	Strömindikatorn lyser blätt.	Kontrollera inställningen av lusstyrkan.
	Strömindikatorn lyser gult.	Växla inkommande signal genom att trycka påS.
		Tryck på en tangent på tangentbordet ellerklicka på musen.
		Sätt på datorn.

2. Läs felmeddelandet som visas på skärmen i 40 sekunder.

Dessa meddelanden visas nar den inkommande signalen ar felaktig även om monitorn fungerar.

Symptom	Status	Möjlig orsak och ätgård
Signal Check	Den inkommande signalen mottas inte på rätt sätt.	Kontrollera att datorn är pâslagen.
Analog		Kontrollera att signalkabeln är riktigt ansluten till datorn.
No Signal		Växla inkommande signal genom att trycka på S.
Signal Error	Signalfrekvensen ärutanfor specifikationerna. Felaktig signalfrekvens visas i rätt.	Ändra länge till att passande genom att använda grafikkortets mjukvara. Se grafikkortets bruksanvisning fürytterligare information.
Digital
fD:135.0MHz
fH:80.0kHz
fU:75.0Hz
