FLEXSCAN M1700 - Moniteur EIZO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD 17 pouces
Résolution	1280 x 1024 pixels
Technologie d'affichage	LCD avec rétroéclairage CCFL
Temps de réponse	16 ms
Luminosité	250 cd/m²
Contraste	1000:1
Angles de vision	170° horizontal / 160° vertical
Connectivité	VGA, DVI-D
Dimensions approximatives	378 x 392 x 200 mm
Poids	5,5 kg
Alimentation électrique	100-240 V AC, 50/60 Hz
Consommation d'énergie	35 W (en fonctionnement), 1 W (en veille)
Fonctions principales	Réglage de la luminosité, réglage de la couleur, options de montage VESA
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant pour écran, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée, vérifier auprès du fabricant pour les pièces spécifiques
Garantie	3 ans
Informations générales	Idéal pour les bureaux, les applications bureautiques et l'affichage de documents

FOIRE AUX QUESTIONS - FLEXSCAN M1700 EIZO

Comment calibrer mon EIZO FLEXSCAN M1700 pour obtenir des couleurs précises ?

Utilisez le logiciel EIZO ColorNavigator ou un calibrateur de moniteur pour régler les paramètres de couleur et de luminosité. Suivez les instructions du logiciel pour obtenir une calibration précise.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que l'écran est allumé. Testez avec un autre câble ou une autre prise électrique si nécessaire.

Comment résoudre des problèmes de scintillement de l'écran ?

Assurez-vous que la résolution de votre ordinateur est compatible avec l'EIZO FLEXSCAN M1700. Vérifiez également les câbles de connexion pour des dommages et essayez de les remplacer si nécessaire.

Mon écran affiche des couleurs déformées, que faire ?

Vérifiez les paramètres de couleur dans le menu OSD de l'écran. Si le problème persiste, essayez de réinitialiser les paramètres d'usine via le menu OSD.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux et sec ou un chiffon légèrement humide avec de l'eau. Évitez les nettoyants abrasifs et ne vaporisez pas directement sur l'écran.

Puis-je utiliser ce moniteur avec un appareil Mac ?

Oui, l'EIZO FLEXSCAN M1700 est compatible avec les appareils Mac. Assurez-vous d'utiliser le bon adaptateur si nécessaire pour les connexions.

Comment ajuster la luminosité de l'écran ?

Utilisez le bouton de menu sur le moniteur pour accéder aux paramètres et ajuster la luminosité dans le menu OSD.

L'écran est-il réglable en hauteur ?

Non, l'EIZO FLEXSCAN M1700 n'a pas de réglage en hauteur, mais il peut être incliné pour un meilleur confort visuel.

Comment brancher plusieurs moniteurs EIZO FLEXSCAN M1700 ?

Connectez chaque moniteur à votre ordinateur via les ports disponibles (VGA, DVI ou HDMI) et configurez l'affichage dans les paramètres de votre système d'exploitation.

MODE D'EMPLOI FLEXSCAN M1700 EIZO

Manuel d'installation

Important : Veuillez lire attentivement ce manuel d'installation, ainsi que le manuel d'utilisation inclus sur le CD-ROM, pour vous familiariser avec une utilisation efficace et en toute sécurité. Veuillez conserver ce manuel pour référence ultérieure.

Le moniteur est compatible avec les résolutions suivantes.

Symbols de securite

Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.

AVERTISSEMENT Le non respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures sérieuses ou même la mort.		ATTENTION Le non respect des consignes données dans un message ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit.
Indique une action interdite.
Signale la nécessité d'une mise à la terre de sécurité.

Avertissement

Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordons secteur et prenez contact avec votre revendeur.

Il peut être dangereux d'utiliser un moniteur au fonctionnement défectueux.

Utilisez le cordon secteur fourni pour le branchement sur la prise secteur standard dans votre pays.

Vérifiez la tension d’épreuve du cordon secteur. Tout autre branchement peut présenter des risques d’incendie ou de choc électrique.

Éloignez les petits objets ou les liquides de l'appareil.

L'introduction accidentelle de petits objets ou de liquides dans les fentes de ventilation de la carrosserie peut entraîner un choc électrique, un incendie ou des dégâts à l'appareil. Si un objet tombe dans la carrosserie ou si du liquide se répand sur ou à l'intérieur de l'appareil, débranchez immédiatement le cordon secteur. Faites contrôler l'appareil par un technicien qualifié avant de l'utiliser à nouveau.

Choisissez bien l'emplacement du moniteur.

Il y a des risques de dégâts à l'appareil, d'incendie ou de choc électrique.

• Ne pas utiliser à l'extérieur.
• Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, etc.).
• Ne pas installer l'appareil dans un environnement poussiéreux ou humide.
• Ne pas installer l'appareil à un endroit exposé directement à la vapeur d'eau.
• Ne pas placer l'appareil près des appareils de chauffage ou d'humidification.

L'appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des risques d'incendie ou de choc électrique.

Attention

N'obstruez pas les fentes de ventilation de la carrosserie.

• Ne placez jamais d'objets sur les fentes de ventilation.
• N'installez pas le moniteur dans un espace confiné.
• N'utilisez pas le moniteur couché sur le côté ni à l'envers.

Toutes ces utilisations risquent d'obstruer les fentes de ventilation et d’empêcher une circulation d'air normale, et d’entraîner un incendie ou d'autres dégâts.

Utilisez une prise électrique facilement accessible.

Ceci vous permettra de débrancher rapidement l'appareil en cas de problème.

À propos du manuel d'installation et du manuel d'utilisation

Manuel d'installation (Ce manuel d'installation)	Décrit les informations de base depuis la connexion du moniter à l'ordinateur jusqu'à l'utilisation du moniter.
Manuel d'utilisation (• Fichier PDF inclus sur le CD-ROM*)	Décrit les informations d'application telles que les ajustages d'écran, les régles et les spécifications.

• Installation du logiciel Adobe Reader nécessaire.

Contenu de l'emballage

Vérifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage. Contactez votre revendeur local si l'un des éléments est manquant ou abimé.

Remarque

• Veuillez conserver carton et les matériaux d'emballage pour les réutiliser lors d'un déplacement ultérieur du moniteur.

Moniteur Cordon d'alimentation Cable de signal numérique (FD-C39)

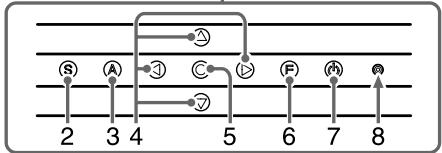

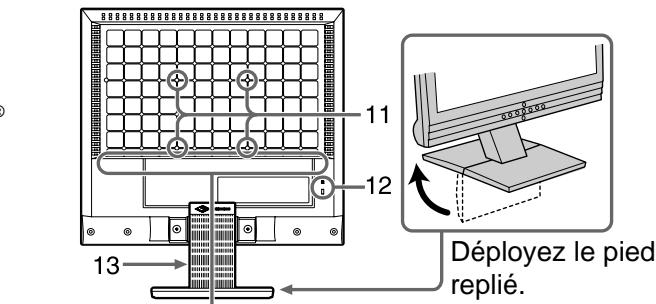

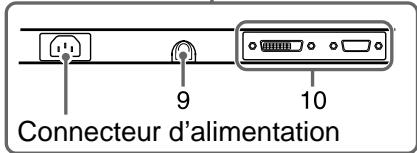

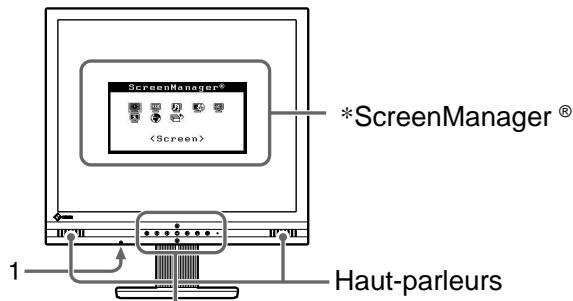

Commandes et fonctions

1	Casque d'écoute (Mini-prise stéroyo)	Pour raccarder le casque d'écoute.
2	Touché de sélection du signal d'entrée	Pour commuter les signaux d'entrée de l'affichage lors de la connexion de 2 PC au moniteur.
3	Touché de réglage automatique	Pour ajuster automatiquement l'écran. (entrefee analogue uniquement)
4	Touches de commande (Gauche, Bas, Haut, Droite)	• Bouton ④ ou Ⓞ: Pour afficher l'écran d'ajustage du volume (page 5). • Bouton Ⓞ ou Ⓞ: Pour afficher l'écran d'ajustage de la luminosité (page 5). • Pour sélectionner un élément d'ajustage ou augmenter/diminuer les valeurs ajustées pour des ajustages avances à l'aide du menu Ajustage (page 5).
5	Touché de validation	Pour afficher le menu Ajustage, pour sélectionner un élément de l'écran de menu et sauvegarder les valeurs ajustées.
6	Touché FineContrast	Pour commuter le mode d'affichage du mode FineContrast dans le menu FineContrast (page 5).
7	Touché d'alimentation	Pourmettre sous/hors tension.
8	Voyant d'alimentation	Pour indiquer l'état de fonctionnement du moniteur. Bleu : En fonctionnement Eteint : Hors tension Jaune : Economie d'énergie
9	Entrée de ligne externe (Mini-prise stéroyo)	Pour connecter le cable à mini-prises stéroyo.
10	Connecteurs de signal d'entrée	Gauche : Connecteur DVI-D /Droite : Connecteur à 15 tiges D-sub mini.
11	4 orifices pour le montage du bras/pied	Le pied peut être remplaced par un bras ou un autre support. Consultez le manuel d'utilisation sur le CD-ROM pour savoir comment le replacer.
12	Fente pour le verrouillage de sécurité	Compatible avec le système de sécurité MicroSaver de Kensington.
13	Pied ajustable pour la hauteur	Pour ajuster la hauteur et l'angle de l'écran du moniteur.

• ScreenManager® est un alias choisi par EIZO pour le menu Ajustage. (Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur l'utilisation de ScreenManager.)

Attention

• Lors du remplacement du moniteur actuel par un moniteur M1700/M1900, veillez à modifier la résolution et la fréquence verticale du PC conformément aux règles du M1700/M1900 indiqués dans le tableau des résolutions (verso de la couverture) avant de connecter le PC.

Remarque

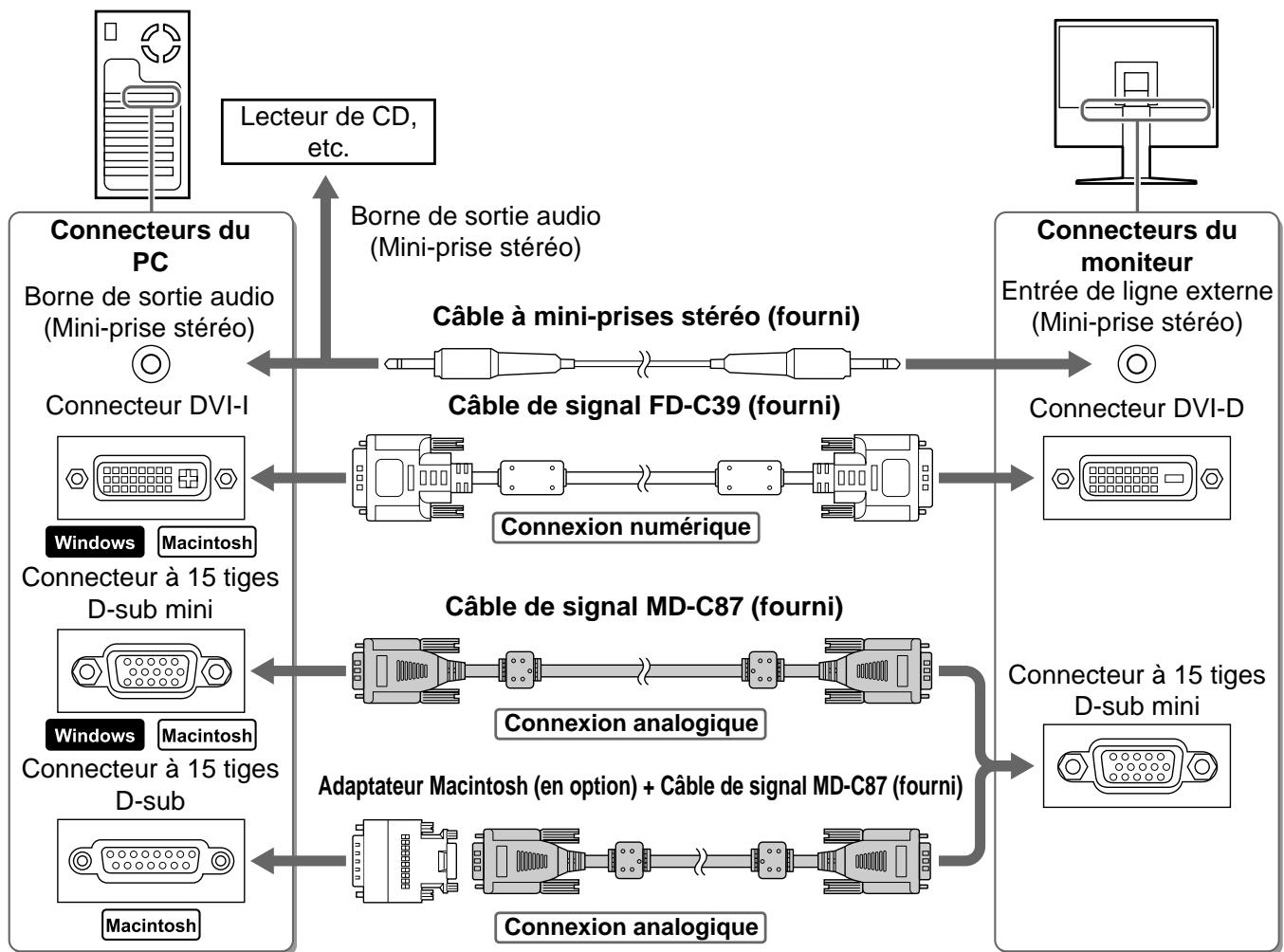

Lors de l'utilisation de haut-parleurs, branche le câble à mini-prises stéréo à la borne de sortie audio de l'ordinateur, du lecteur de CD, etc. - Pour connecter deux PC au moniteur, consultez le Manuel d'utilisateur inclus sur le CD-ROM.

1 Vérifiez que le moniteur et le PC sont hors tension. 2 Connectez le moniteur au PC à l'aide d'un câble de signal correspondant aux connecteurs.

Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le couplage.

3 Branchez le cordon d'alimentation dans une prise secteur et dans le connecteur d'alimentation du moniteur.

Ajustage de la hauteur et de l'angle de l'écran

Pour permettre d'ajuster la hauteur, l'inclinaison et l'orientation de l'écran à une position agréable pour le travail.

Affichage de l'écran

1 Appuyez sur pour mettre le moniteur sous tension. 2 Mettez le PC sous tension.

Le voyant d'alimentation du moniteur s'éclaire en bleu et l'image d'écran apparait.

Lorsqu'un signal d'entrée analogue est utilisé, activez la fonction Ajustage automatique. (Consultez « Activation de la fonction Ajustage automatique » ci-dessous.)

La fonction Ajustage automatique n'est pas nécessaire à l'entrée de signaux numériques étant donné que les images s'affichent correctement en fonction des données prédéfinies du moniteur.

Attention

• Mettez le moniteur et le PC hors tension lorsque vous ne les utilisez plus. Pour une économie d'énergie maximale, il est recommandé que le voyant d'alimentation soit éteint. L'alimentation du moniteur est coupée en débranchant le cordon d'alimentation.

Activation de la fonction ajustage automatique (entrée analogique uniquement)

Lorsque des signaux analogiques sont entrés, la fonction Ajustage automatique permet d'ajuster automatiquement l'horloge, la phase, la position de l'écran et la résolution.

Consultez le manuel d'utilisation inclus sur le CD-ROM si vous désirez de plus amples détails sur la fonction Ajustage automatique.

1. Appuyez sur A.

Un message s'affiche.

2 Alors que le message est affiché, appuyez à nouveau sur A.

La fonction Ajustage automatique est activée et l'horloge, la phase, la position de l'écran et la résolution sont ajustées automatiquement.

Message

Attention

• La fonction Ajustage automatique fonctionne lorsqu'une image s'affiche complètement sur la zone d'affichage d'un écran d'un ordinateur Macintosh ou Windows. Elle ne fonctionne pas correctement lorsqu'une image ne s'affiche que sur une partie de l'écran (fenêtre de commande DOS, par exemple) ou lorsqu'un arrêté-plan noir (papier peint, etc.) est utilisé.
• La fonction Ajustage automatique peut ne pas fonctionner correctement avec certaines cartes vidéo.

Ajustage du volume des haut-parleurs

1 Appuyez sur le bouton ou.

La fenêtre d'ajustage du volume apparait.

2 Modifie le volume des haut-parleurs à l'aide du bouton pour baisser le volume ou du bouton pour l'augmenter. 3 Appuyez sur le bouton © une fois le volume souhaité ajusté.

Pour couper le son, appuyez sur le bouton ou lorsque le menu d'ajustage du volume est affiché. Pour activer de nouveau le son, appuyez sur le bouton ou.

Fenêtre d'ajustage du volume

Sélection du mode d'écran

FineContrast vous permet de sélectionner facilement le meilleur mode d'écran en fonction de l'application du moniteur. Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur FineContrast.

Mode FineContrast

Custom (Personnaliser)	Pour ajuster les réglages selon vos préférences.
sRGB	Adapté à la comparaison des couleurs des périphériques compatibles sRGB.
Text (Texte)	Adapté à l'affichage de textes sur traitement de texte ou feuille de calcul.
Picture (Image)	Adapté à l'affichage de photos ou d'images.
Movie (Cinéma)	Adapté à la lecture d'images animées.

1 Appuyez sur (F).

La fenêtre FineContrast apparait.

2 Alors que le menu FineContrast est affiché, appuyez de nouveau sur F.

À chaque pression sur le bouton, le mode passe au mode suivant. (Consultez le tableau des modes FineContrast.)

Fenêtre FineContrast

3 Appuyez sur le bouton © une fois le mode souhaité ajusté.

Le mode sélectionné est défini.

Ajustage de la luminosité

1 Appuyez sur ou ▽.

La fenêtre d'ajustage de la luminosité apparait.

2 Ajustez la luminosité à l'aide du bouton ou.

Appuyez sur () pour augmenter la luminosité de l'écran ou sur () pour la diminuer.

Fenêtre d'ajustement de la luminosité

3 Appuyez sur le bouton © une fois la luminosité souhaitée ajustée.

La luminosité spécifiée est enregistrée.

Réglages/ajustages avancés

Les ajustages avancés concernant l'écran ou les couleurs et différents réglages sont disponibles dans le menu Ajustage.

Consultez le manuel d'utilisation inclus sur le CD-ROM si vous désirez de plus amples détails sur chaque fonction d'ajustage.

Menu Ajustage

Les réglages et ajustages de base sont terminés. Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur les Réglages/Ajustages avancés.

Si aucune image ne s'affiche sur le moniteur même après avoir utilisé les solutions suivantes, contactez votre revendeur local.

1. Vérifiez le voyant d'alimentation.

Symptôme	Etat	Cause possible et solution
Aucune image	Levoyant ne s'allume pas.	Vérifiez que le cordon d'alimentation est correctement branché. Si le problème subsiste, mettez le moniteur hors tension pendant quelques minutes, puis remettez-le sous tension.
	Levoyant s'allume en bleu.	Vérifiez le réglage de luminosité.
	Levoyant s'allume en jaune.	Changez le signal d'entrée en appuyant sur S.
		Appuyez sur une touche du clavier ou cliquez sur la souris.
		Mettez le PC sous tension.

2. Vérifiez le message d'erreur qui reste affiché sur l'écran pendant 40 secondes.

Ces messages s'affichent lorsque le signal d'entrée est incorrect même si le moniteur fonctionne correctement.

Symptôme	Etat	Cause possible et solution
Signal Check Analog No Signal	Le signal d'entrée n'est pas reçu correctement.	Vérifiez si le PC est sous tension.
		Vérifiez si le cable de signal est correctement connecté au PC.
		Changez le signal d'entrée en appuyant sur S.
Signal Error Digital fD:135.0MHz fH:80.0kHz fU:75.0Hz	La fréquence du signal est en dehors de la specifications. La fréquence de signal incorrecte est indiquée en rouge.	Passez en un mode approprié à l'aide du logiciel utilisé de la carte video. Consultez le manuel de la carte video pour de plus amples détails.
