MANUALE UTENTE FLEXSCAN M1700 EIZO

Manuale di installmente

Importante: si consiglia di leggere con attenzione il presente Manuale di installmente e il Manuale dell'utente (sul CD-ROM in dotazione) per acquisire le informazioni necessarie per un utilizzo sicuro ed efficace. Conservare il manuale per consulazioni future.

Installationshandboken

Il monitor supporta le seguenti risoluzioni.

SIMBOLI DI SICUREZZA

Il manuale utilizza i symboli di sicurezza riportati nelle segnalare informazioni di primaria importanza. Leggere le informazioni con attenzione.

AVVERTENZA La mancata osservanza delle informazioni contrassegnate da un simbolo di AVVERTENZA può dar luogo a gravi lesioni personali anni mortali.		ATTENZIONE La mancata osservanza delle informazioni contrassegnate da un simbolo di ATTENZIONE può dar luogo a lesioni personali di entità moderata o danni a cose o al prodotto stesso.
Indica un'azione vietata.
Indica che è necessario effettuire il collegamento a terra per ragioni di sicurezza.

PRECAZIONI

AVVERTENZA

Se l'unità dovesse emettere fumo, rumori insoliti oppure si percepisce odore di bruciato, scollegare immediatamente tutti i cavi di alimentazione e rivolgersi al rivenditore.

L'utilizzo di unità con problemi di funzionamento cui cause incendi, folgorazione o danni alle apparecchiature.

Utilizzato il cavo di alimentazione in dotazione e collegarlo alla presa a muro.

Assicurarsi che la tensione di alimentazione si compresa nei limiti nominali indicate sul cavo stesso. In caso contrario potrebbero verificarsi incendi o folgorazione.

Mantenere liquidi e oggetti di piccole dimensioni lontano dall'unità.

I piccoli oggetti o i liquidi caduti accidentally nell'unità atraverso le aperture di ventilazione, possono causare incendi, folgorazione o danni all'unità stessa. Nel caso in cui un oggettò o dei liquidi dovesserò penetrare nell'unità, scollegare immediatamente l'unità. Richiedere il controllo dell'unità da parte di un technician dell'assistenza prima di utilizzarla nuovamente.

Collocare l'unità in un luogo appropriato.
In caso contrario potrebbero verificarsi incendi o folgorazione o dati all'unità stessa.

• Non installment all'aperto.
• Non installment in mezzi di trasporto (imbarcazioni, aeromobili, treni, autoveicoli, ecc.).
• Non posizionare in ambienti polverosi o umidi.
• Non installare in luoghi in cui i vapori siano emessi direttamente in direzione dello schermo.
• Non posizionare vicino a fonti di calore o in prossimità di dispositivi di umidificazione.

L'apparecchio deve essere collegato a una presa munita di collegamento a terra.

In caso contrario potrebbero verificarsi incendi o folgorazione.

ATTENZIONE

Non ostruire le aperture di ventilazione dell'unità.

• Non inseire oggetti nelle aperture di ventilazione.
• Non installare l'unità in un luogo ristretto e chiuso.
• Non utilizzato l'unità in posizione orizzontale o capovolta.

L'ostruzione delle aperture di ventilazione impedisce il flusso corretto dell'aria e può causare incendi, folgorazioni o danni alle apparcchiature.

Utilizzato una presa di corrente fácilmente accessibile.

Cio consente di scollegare rapidamente il cavo di alimentazione in caso di problemi.

Informazioni sul manuale di installatione e sul manuale dell'utente

Manuale di installation (il presente manuale)	Fornisce le informazioni di base dal collegamento del monitor al computer all'utilizzo del monitor stesso.
Manuale dell'utente (• file PDF, sul CD-ROM in dotazione*)	Fornisce informazioni quali la regolazione dello schermo, le impostazioni e le specifiche tecniche.

Contenuto della confezione

Verificare che tutti i seguenti componenti siano inclusi nella confezione. Se i componenti elencati di seguito risultassero mancanti o danneggiati, contattare il rivenditore locale.

NOTA

• Conservare la confezione e tutti i relativi componenti per eventuali spostamenti del monitor.

Monitor
Cavo di alimentazione
Cavo segnale digitale (FD-C39)

Cavo segnale analogico (MD-C87)

EIZO LCD Utility Disk (CD-ROM)
- Manuale dell'utente
- Manuale di INSTALLazione (il presente manuale)
Garanzia limitata
Viti di fissaggio: M4 × 12 mm 4PZ

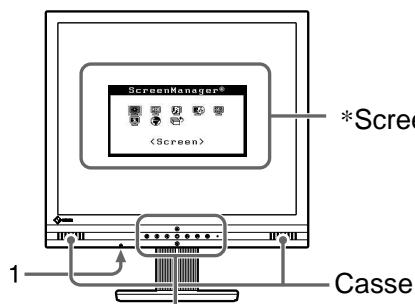

Comandi e funzioni

*ScreenManager®

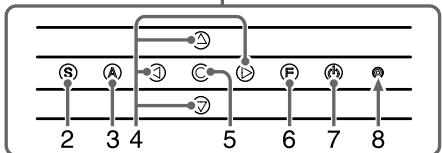

1	Cuffia (minipresa stereo)	Collegare le cuffie.
2	Tasto di selezione del segnale di ingressso	Consente di selezionare il segnale di ingresso se al monitor sono collegati due PC.
3	Tasto di regolazione automatica	Regola automaticamente la visualizzazione dello schermo. (solo ingresso analogico)
4	Tasti direzionali (sinistra, destra, giù, su)	tastò ④ o ⑤: visualità la schermata di regolazione del volume (pagea 5).tastò ⑧ o ⑨: visualità la schermata di regolazione della luminosità (pagea 5).consente di scegliere un valore di regolazione oppure aumento/diminuisce i valori impostati per regolazioni avanzate mediante il menu di regolazione (pagea 5).
5	Tasto di conferma	Visualità il menu di regolazione, consente di scegliere un valore alla schermata di menu e salva i valori impostati.
6	Pulsante FineContrast	Consente di selezionare la modalità di visualizzazione della modalitàFineContrast nel menu FineContrast (pagea 5).
7	Pulsante di accensione/ spegimento	Accende o spegne l'unità.
8	Indicatore di alimentazione	Indica lo stato di funzionamento del monitor.Blu : Acceso Spento : Alimentazione principale spenta Giallo : Risparmio energetico

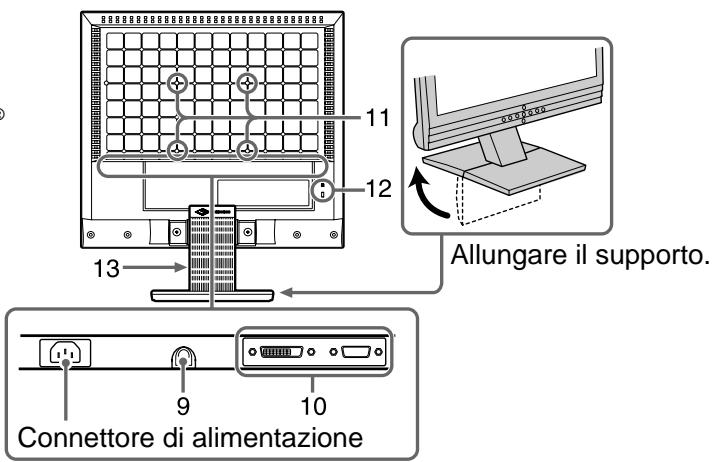

9	Ingresso linea esterna (minipresa stereo)	Per il collegamento del cavo con minipresa stereo.
10	Connettori segnale di ingressso	Sinistra: Connettore DVI-D /Destra: Connettore D-Sub mini 15 pin.
11	4 fori per il fissaggio del braccio o del supporto	Il supporto più essere sostituito con un braccio o un altre supporto.Per informazioni sulla sostituzione, fare riferimento al manuale dell'utente su CD-ROM.
12	Fissaggio lucchetto di sicurezza	Questo tipo di blocco è compatible con il systemà di sicurezza Kensinton MicroSaver.
13	Supporto regolabile in altezza	Consente di regolare l'altezza e l'angolo dello schermo.

• ScreenManager è un marchio di EIZO per il menu regolazione. Per informazioni sull'uso di ScreenManager,fare riferimento al manuale dell'utente su CD-ROM.

Collegamento dei cavi

Nota

• Durante la sostituzione del monitor attuale con un monitor M1700/M1900, assicurarsi di selezionare le impostazioni del computer per la risoluzione e la frequenza verticale disponibili per il monitor M1700/ M1900 facendo riferimento alla tabella delle risoluzioni (retro copertina) prima di collegare il PC.

NOTA

• Per l'uso delle casse, collegare il cavo con minipresa stereo al terminale dell'uscita audio del PC, dellettore CD e cosi via.
• Per collegare due PC al monitor,fare riferimento al Manuale utente su CD-ROM.

1 Verificare che il monitor e il PC siano scollegati dall'alimentazione elettrica.

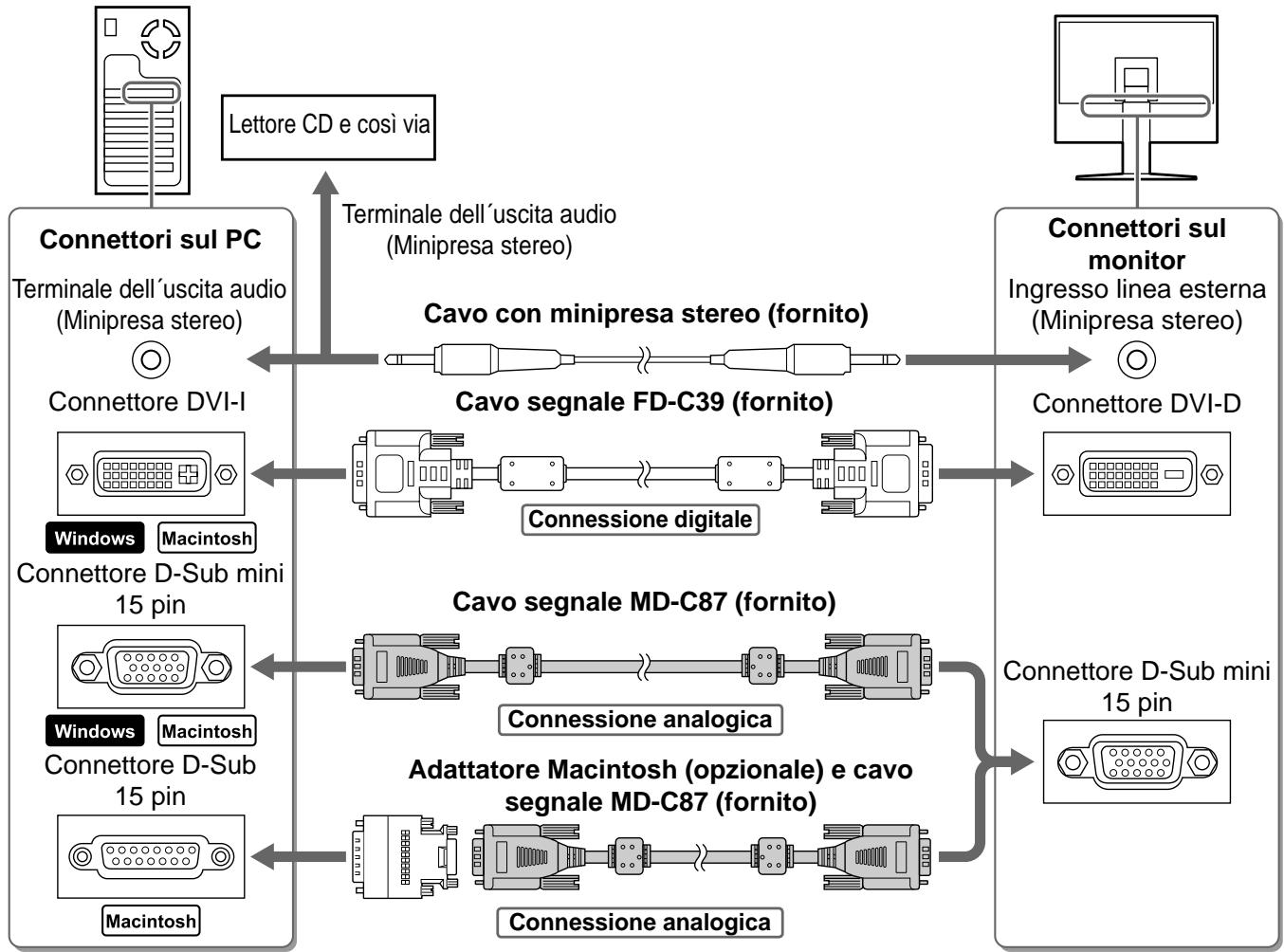

2 Collegare il monitor al computer con il cavo segnale appropriato per i connettori utilizzati.

Dopo aver collegato i connettori dei cavi, stringere le viti dei connettori affinché combacino perfettamente.

3 Collegare il cavo di alimentazione in una presa di corrente e il connettore di alimentazione sul monitor.

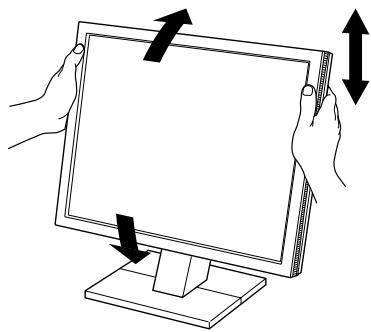

Regolazione dell'altezza e dell'angolo dello schermo

È possibile regolare l'altezza, l'inclinazione e la rotazione dello schermo sono a ottenerere la posizione di lavoro ottimale.

Visualizzazione dello schermo

1 Premere per accendere il monitor.
2 Accendere il PC.

Si accenderà l'indicatore di alimentazione del monitor (blu) e verrà visualizzata l'imagine dello schermo.

3 In modalità di ingressso analogico eseguire la funzione di regolazione automatica (fare riferimento alla sezione "Esecuzione della funzione di regolazione automatica" riportata tutto).

In modalità di ingresso digitale, la funzione di regolazione automatica non è necessaria poiché l'imagine verrà visualizzata correttamente sulla base dei dati preimpostati.

Nota

• Al terme dell'uso spegnere sempre PC e monitor.
• Per un risparmio energetico ottimale, si consiglia di spegnere il pulsante di alimentazione. Scollegando il cavo di alimentazione viene interrotto il flusso di corrente al monitor.

Esecuzione della funzione di regolazione automatica (solo ingresso analogico)

In modalità di ingresso analogo, la funzione di regolazione automatica consente di regolare automaticamente clock, fase, posizione di visualizzazione e risoluzione.

Fare riferimento al manuale dell'utente su CD-ROM per maggiori informazioni sulla funzione di regolazione automatica.

1 Premere A.

Verrà visualizzata una finestra di messaggio.

2 Premere nuovamente (A) amente è visualizzato il messaggio.

La funzione di regolazione automatica verrà attivata per regolare automaticamente clock, fase, posizione di visualizzazione e risoluzione.

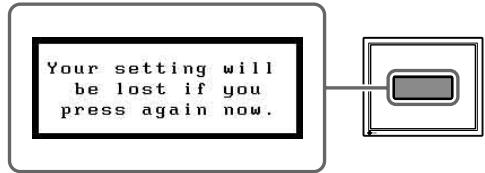

Finestra di messaggio

Nota

• La funzione di regolazione automatica funziona correttamente solo se l'imagine è visualizzata completeness sull'area di visualizzazione dello schermo di un computer Macintosh o Windows. La funzione di regolazione automatica non funziona correttamente se l'imagine è visualizzata solo su una parte dello schermo (ad esempio la finestra del prompt di DOS) oppure quando si utilizes uno sfondo nero.
• La funzione di regolazione automatica potrebbe non funzionare correttamente con alcuni tipi di schede grafiche.

Regolazione del volume delle casse

1 Premere il pulsante o .

Viene visualizzata la finestra di regolazione del volume.

2 Per modificare il volume delle casse utiliser que il pulsante per diminuire oppure per augmentare.

Finestra di regolazione del volume

3 Premere sul volume desiderato.

Per disattivare il suono, premere il pulsante o 什么意思 è visualizzato il menu di regolazione del volume.

Per annullare la disattivazione del suono, premere il pulsante o .

Selezione della modalità schermo

La funzione FineContrast consente di selezionare in modo semplice e intuitivo la miglior modalità di visualizzazione in base all'applicazione del monitor.

Fare riferimento al manuale dell'utente su CD-ROM per maggiori informazioni sulla funzione FineContrast.

Modalità FineContrast

Custom (Personalizzato)	Per la regolazione delle impostazioni secondo le proprie preferenze personali.
sRGB	Ottimizzato per la corrispondenza colore con periferiche che supportano sRGB.
Text (Testo)	Ottimizzato per la visualizzazione di testo in programmi di elaborazione testo o fogli di calcolo.
Picture (Foto)	Ottimizzato per la visualizzazione di Foto o immagini fisse.
Movie (Film)	Ottimizzato per la visualizzazione di immagini in movimento.

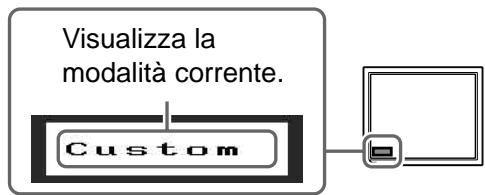

1 Premere F.

Viene visualizzata la finestra FineContrast.

2 Premere nuovamente (F) perché è visualizzato il menu FineContrast.

Agni pressione del tasto cambia la modalità sullo schermo (fare riferimento alla tabella Modalità FineContrast).

Finestra FineContrast

3 Premere quando è visualizzata la modalità desiderata.

La modalità selezionata è impostata.

Regolazione della luminosità

1 Premere o .

Viene visualizzata la finestra di regolazione della luminosità.

2 Regolare la luminosità con o .

Premere () per augmentare la luminosità dello schermo o ⑦ per diminuirla.

3 Premere quando è visualizzata la luminosità desiderata.

La luminosità specificata viene salvata.

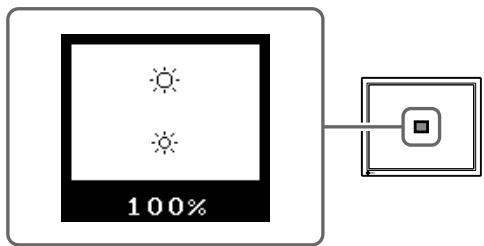

Finestra di regolazione della luminosità

Esecuzione delle impostazioni/regolazioni avanzate

Il menu di regolazione dispone di varie impostazioni per la regolazione dello schermo e del colore.

Fare riferimento al manuale dell'utente su CD-ROM per maggiori informazioni su ciascuna funzione di regolazione.

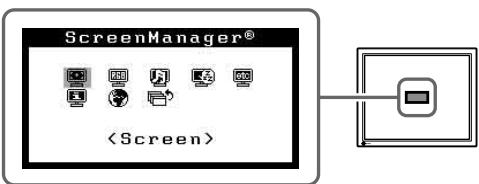

Menu regolazione

Le impostazioni e le regolazioni di base sono state completing. Fare riferimento al manuale dell'utente su CD-ROM per maggiori informazioni sulle regolazioni/impostazioni avanzate.

Se sul monitor non viene visualizzata alcuna imagineanche后再 applicato le soluzioni consigilate, contattare il rivenditore locale.

1. Verificare l'indicatore di alimentazione.

Sintomo	Stato	Possibile causa e rimedio
Nessuna imagine	L'indicatore di alimentazione non si accende.	Verificare che il cavo di alimentazione sia collegato correttamente. Se il problema persistsiste, spagnere il monitor per alcuni minuti, quando riaccenderlo.
	Stato significatore blu.	Controllare l'impostazione della luminosità.
	Stato significatore giallo.	Provarare a commutare il segnale di ingresso premendo ⑤.
		Provarare a premere un taste sulla tastiera o a farecies con il mouse.
		Accendere il PC.

2. Controllare il messaggio di erre che rimane visualizzato a schermo per 40 secondi.

Tali messaggi vengono visualizzati quando il segnale di ingresso non è corretto,anche se il monitor funziona correttamente.

Sintomo	Stato	Possibile causa e rimedio
Signal Check Analog No Signal	Segnale di ingressso non ricevuto correttamente.	Controllare che il PC sia accesso.
		Controllare che il cavo di segnale sia collegato correttamente al PC.
		Provarare a commutare il segnale di ingresso premendo S.
Signal Error Digital fD:135.0MHz fH:80.0kHz fU:75.0Hz	La Frequenza del segnale è al di fuori delle specifiche consentite. L'erreore di Frequenza del segnale è visualizzato in rosso.	Cambiare la Frequenza del segnale utilizzato il software di utilità della schedra grafica (fare riferimento al manuale della schedra grafica per ulteriori informazioni).
