Produkttyp	Bärbar digitalkamera
Märke	AIPTEK
Modell	POCKET DV 6800 LE
Mått (L x B x H)	107 mm x 68 mm x 32 mm
Vikt	Cirka 120 g (med batteri)
Strömförsörjning	Laddningsbart Li-ion-batteri 8210 (3,7 V, 850 mAh)
Internt minne	Ja (kapacitet ej specificerad)
Externt minne	SD/MMC-kort (max 2 GB)
Fotoupplösning	Upp till 8 megapixlar (3264x2448) för version 8M, eller 6 megapixlar (2816x2112) för version 6M
Videoupplösning	VGA (640x480) eller QVGA (320x240) upp till 30 bilder/s
Digital zoom	4X
LCD-skärm	2,4 tum TFT
Blixt	Ja (Auto, På, Av)
Huvudfunktioner	Videoinspelning, foto, ljud, PC-kamera, bildstabilisator, självutlösare, vitbalans, effekter, direktutskrift PictBridge
TV-utgång	NTSC/PAL
Gränssnitt	USB 2.0
Skötsel och rengöring	Undvik vatten, höga temperaturer, stötar. Rengör med en torr trasa.
Säkerhet	Ta inte isär, undvik åskväder, använd endast medföljande tillbehör.
Reservdelar och reparerbarhet	Laddningsbart batteri 8210 Li-ion och laddare finns. Reparation rekommenderas av auktoriserad tekniker.
Allmän information	Bruksanvisning finns på flera språk. Garantin upphör vid fall eller demontering.

Vanliga frågor - POCKET DV 6800 LE AIPTEK

Hur slår man på kameran AIPTEK POCKET DV 6800 LE?

Öppna LCD-skärmen för att automatiskt slå på kameran. Om den är avstängd med skärmen stängd, håll ned strömknappen i 1 sekund.

Varför slås inte kameran på?

Kontrollera att batteriet är korrekt installerat och tillräckligt laddat. Om problemet kvarstår, ta bort och sätt i batteriet igen.

Hur sätter man i ett minneskort?

Öppna batteriluckan och tryck försiktigt in SD/MMC-kortet i kortplatsen till botten. För att ta bort, tryck lätt på det för att mata ut.

Varför känns inte minneskortet igen?

Se till att kortet är upplåst (skrivskyddsreglaget i upplåst läge). Om felet kvarstår, formatera kortet i kameran via menyn Inställningar.

Hur tar man ett foto?

Sätt kameran i fotoläge (tryck på Mode-knappen, välj kameraikonen). Komponera bilden och tryck ner avtryckaren helt.

Hur spelar man in en video?

I videoläge, tryck på inspelningsknappen för att starta. Tryck igen för att stoppa. Du kan ställa in upplösningen i menyn.

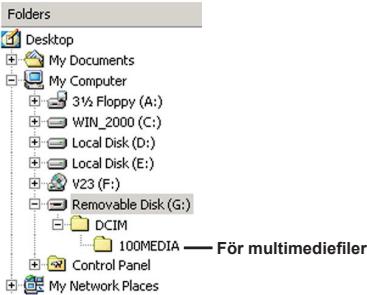

Hur överför man filer till en dator?

Anslut kameran till datorn via USB-kabeln. Kameran måste vara påslagen. Välj disk-läge i USB-menyn. Filerna finns i mappen DCIM/100MEDIA.

Vad gör man om LCD-skärmen inte visar något?

Om kameran är på men skärmen är av, tryck på valfri knapp (förutom strömknappen) för att aktivera visningen. Detta är en energisparfunktion.

Hur ansluter man kameran till en TV?

Använd medföljande AV-kabel. Anslut ljud-/videokontakterna till TV:n och den andra änden till kameran. Sätt TV:n i AV-läge.

Batteriet laddas ur snabbt, vad gör man?

Se till att du använder originalbatteriet Li-ion 8210. Ladda det fullständigt (cirka 4 timmar). Om problemet kvarstår, byt ut batteriet. Undvik att förvara batteriet helt urladdat.

BRUKSANVISNING POCKET DV 6800 LE AIPTEK

Bäste användare, tack för att du köpt denna produkt.

Vi har lagt ner mycket tid och ansträngning på att utveckla denna

produkt, och vi hoppas att den kommer att ge dig många års problemfri

användning.

Säkerhetsmeddelande

1. Tappa inte, stick inte hål på och montera inte isär kameran; detta gäller inte garantin.
2. Undvik all kontakt med vatten, och torka händerna före användning.
3. Utsätt inte kameran för hög temperatur. Lämna inte kameran i direkt solljus. Det kan skada kameran.
4. Var försiktig när du använder kameran. Tryck inte hårt på kamerastommen.
5. För din egen säkerhets skull, använd inte kameran där det stormar eller åskar.
6. Använd inte batterier med olika specifikationer. Det kan skada kameran allvarligt.
7. Ta ur batteriet om du inte ska använda kameran på länge, eftersom gamla batterier kan försämra kamerans funktionalitet.
8. Ta ut batteriet om det visar tecken på läckage eller deformering.
9. Använd endast tillbehör som tillhandahålls av tillverkaren.
10. Förvara kameran utom räckhåll för små barn.

Innehållsförteckning

Välkommen 1

Säkerhetsmeddelande 1

Innehållsförteckning 2

Komma igång 3

Lär känna kamerans delar 3

Sätta i batteri 4

Använda laddaren 5

Sätta i ett minneskort (tillval) 6

Lås upp 6

Lås 6

Grundläggande användning 7

Sätta på kameran 7

Stänga av kameran 7

Avläsa LCD-indikatorer 8

Ställa in tid och språk 9

Spela in ett videoklipp 10

Ta stillbilder 12

Spela in ett röstklipp 13

Spela upp dina inspelningar 14

Ansluta kameran till en TV 15

Komma igång

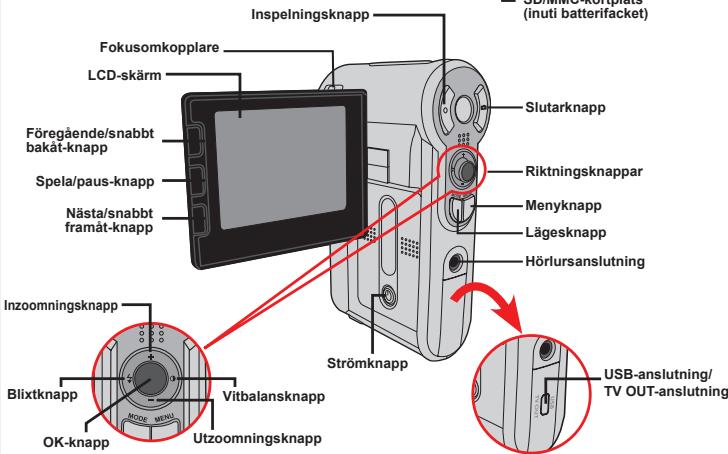

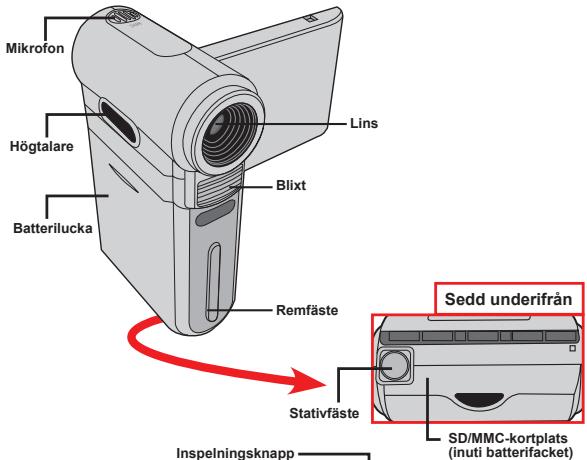

Lär känna kamerans delar

Sätta i batteri

1 Öppna batterifackets lucka.

Skjut upp batterifackets lucka som angivet.

2 Sätt i batteriet.

Placera det medföljande litiumjonbatteriet i batterifacket. Tänk på att metalkontakterna måste passa ihop med kontakterna i batterifacket.

3 Sätt tillbaka höljet.

När batterier är rätt isatta, sätt tillbaka luckan till batterifacket.

Hantera litiumjonbatteriet varsamt:

• Utsätt inte batteriet för eld eller hög temperatur (över 60°C). Tappa inte batteriet. Försök inte montera isär batteriet.
• Om batteriet inte ska användas på en längre tid, ladda ur det helt och ladda det därefter minst en gång om året för att bibehålla dess livslängd.

När du använder batteriet för första gången, rekommenderas du att ladda ur det helt, och därefter ladda upp det igen för att säkerställa dess livslängd. Inköp av ytterligare batterier: Denna kamera använder ett 8210 litiumjonbatteri som strömkälla. Du kan köpa ett laddningsbart 8210 litiumjonbatteri (3,7 V; 850 mAh) hos din lokala återförsäljare.

Använda laddaren

Det medföljande batteriet är inte fulladdat. Ladda batteriet i minst 4 timmar före det första användningstillfället.

Anslut ena änden av den medföljande växelströmsadaptern till laddningsstativet, och den andra änden till ett vägguttag.

Placera det tomma batteripaketet i laddaren.

Tänk på att metallkontakterna måste passa ihop med kontakterna i laddaren.

Laddningsindikatorn blir röd och laddningen startar.

När laddningsindikatorn blir grön, är batteripaketet fulladdat.

Denna laddare kan endast användas för att ladda det medföljande batteripaketet. Använd den inte för att ladda andra okända batterier. Under användning, placera inte laddaren nära eld eller i ett slutet utrymme där värmen stannar kvar.

Sätta i ett minneskort (tillval)

Du sätter i ett minneskort på följande sätt:

(1) Öppna batterifackets lucka. (2) Tryck försiktigt på kortet som angivet tills det är helt infört i kortplatsen.

Du tar ut minneskortet genom att försiktigt trycka på kortet, så åker det ut en bit av sig själv. Därefter drar du ut kortet ur kortplatsen.

Skrivskydd

SD-kortet har en skrivskyddsomkopplare. När skrivskyddsomkopplaren är inställd på låst, kan du inte skriva till kortet. För att säkerställa att kameran kan fungera normalt, ska du ställa in skrivskyddsomkopplaren till olåst innan du sätter i SD-kortet.

Ta inte ur minneskortet medan kameran bearbetar data (då indikatorlampan blinkar). När du sätter i ett minneskort, använder kameran minneskortet som huvudlagringsmedium. Du kommer inte åt filer som är lagrade i kamerans inbyggda minne förrän du tar ut minneskortet.

Grundläggande användning

Sätta på kameran

Öppna LCD-skärmen så slås kameran automatiskt på.

ELLER

När kameran är avstängd med LCD-skärmen öppen, tryck och håll in strömknappen i 1 sekund för att sätta på kameran.

Om kameran inte slås på när du trycker på strömknappen, kontrollera följande:

1. Att batteripaketet är rätt isatt i kameran.
2. Att batteripaketet har tillräckligt mycket ström kvar.

Stänga av kameran

Tryck på och håll in strömknappen i 1-3 sekunder för att stänga av kameran.

ELLER

Om kameran förblir inaktiv en längre period kan den stängas av automatiskt genom funktionen för automatiskt avstängning.

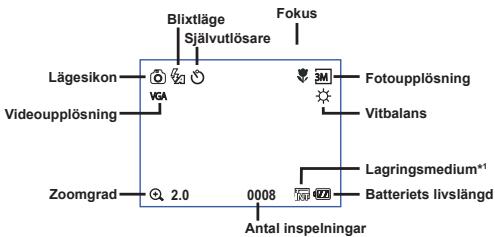

Avläsa LCD-indikatorer

Läge för digital videokamera: *1 Denna ikon ändras beroende på vilket lagringsmedium du använder:

internminne.

minneskort.

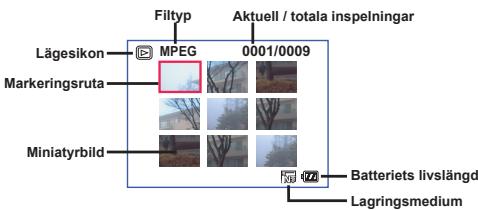

Uppspelningsläge:

Ställa in tid och språk

När du sätter på kameran för första gången rekommenderas du att justera inställningarna för tid och språk.

Sätt på kameran. 2 Tryck på lägesknappen och använd riktningsknapparna för att välja installationsläget ( ) Tryck därefter på OK för att öppna. 3 Använd riktningsknapparna för att välja posten Datum & Tid (53). 4 Tryck på OK eller flytta riktningsknapparna åt höger för att öppna undermenyn. 5 Flytta riktningsknapparna åt vänster eller höger för att flytta mellan olika poster. Flytta riktningsknapparna uppåt eller neråt för att justera värdet. Tryck på OK eller höger riktningsknapp för att bekräfta inställningen. 6 Tryck på menyknappen eller lägesknappen för att gå tillbaka till menyn, och välj därefter riktningsknapparna för att välja posten Språk ( ASC). 7 Tryck på OK eller flytta riktningsknapparna åt höger för att öppna undermenyn. 8 Använd riktningsknapparna för att välja önskat språk och tryck på OK för att bekräfta.

Spela in ett videoklipp

Justera fokus.

Ställ in fokusomkopplaren till lämplig inställning. Normalt ska du ställa in fokus på ( ) för de flesta bildtagningssyften. Välj ( ) enbart för närbilder. Du kan justera fokus under inspelning.

70cm ~ ∞ (28" ~ ∞)

50cm ~ 70cm (20" ~ 28")

2 zoomning

Flytta riktningsknapparna uppåt eller neråt för att zooma in eller ut på skärmen. Maximal förstoring är 4X.

Zoomfunktionen är även tillgänglig under inspelning. Justera andra avancerade inställningar vid behov.

Spela in videoklipp (forts.)

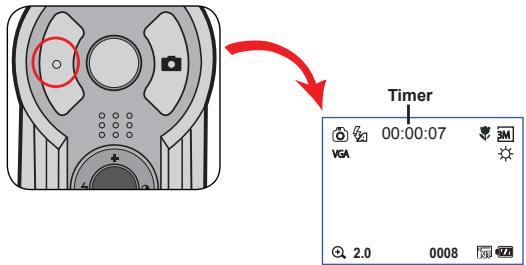

3 Tryck på inspelningsknappen för att börja spela in.

4 Tryck en gång till på inspelningsknappen för att stoppa inspelningen.

Ta stillbilder

Justera fokus.

Ställ in fokusomkopplaren till lämplig inställning. Normalt ska du ställa in fokus på ( ) för de flesta bildtagningssyften. Välj ( ) för landskapsfoton. Välj ( ) enbart för närbilder.

Använd zoomknappen eller uppåt/nedåtknappen för att zooma in eller ut skärmen.

Justera andra avancerade inställningar vid behov.

3 Tryck på slutarknappen för att ta en stillbild.

Spela in ett röstklipp

Tryck på lägesknappen och använd riktningsknapparna för att välja röstläget ( ). Tryck därefter på OK för att öppna. 2 Tryck på inspelningsknappen för att börja spela in.

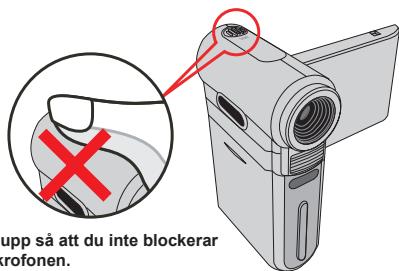

Se upp så att du inte blockerar mikrofonen.

Före eller under inspelning kan du flytta riktningsknapparna åt vänster eller höger för att justera mikrofonkänsligheten, och därmed ställa in ljudvolymen för inspelningen.

3 När du är klar, tryck en gång till på inspelningsknappen för att stoppa inspelningen.

Spela upp dina inspelningar

Tryck på lägesknappen och använd riktningsknapparna för att välja uppspelningsläget ( ). Tryck därefter på OK för att öppna. Eller tryck på spel/paus-knappen ( ) nedanför LCD-skärmen.

2 Funktioner i uppspelningsläge:

Filtyp	Hur gör jag...	Atgård
Indexäge SPEC 00010000 Helskärmsläge SPEC 00010000	Växla mellan indexäge och helskärmsläge	I indexäge, tryck på OK für att växla till helskärmsläge. I helskärmsläge, tryck på menyknappen für att växla till indexäge. (När du titrar på en bild, om du flytar riktningsknapparma nerå;när zoomgraden är 1.0x, växlar skärmen till indexäge.)
	Växla mellan filer	1. I indexäge: Använd riktningsknapparma für att flytta markeringsrutan. 2. I helskärmsläge: Använd riktningsknapparma für att flytta at vänster eller höger.
Bild	Zooma in/ut	Använd riktningsknapparma für att flytta uppåller nerå.
	Lås/Frigör zoomgrad	När zoomgraden År större øn 1.0x, tryck på OK.
	Flytta runt i den forstorade bilden	När zoomgraden År låst, användriktningsknapparma für att bläddra i bilden.
Video & Lud	Starta upspelning	När detta ør vall (i helskärmsläge), böjar filen automatiskt att spelas.
	Paus/Fortsätt upspelning	Under upspelning/i pausat länge, tryck på OK.
	Justera volymnivàn	Under upspelning, använd riktningsknapparma für att flytta uppåller nerå.
	Stoppa upspelning	Under upspelning, tryck på menyknappen.
	Gå tillbaka till forhandensgranskningsskärmen	Tryck på slutarknappen.
	Snabbit fremåt	Under upspelning, tryck på knappen Nästa (H).For att stoppa, tryck på knappen Spela/paus (I).
	Snabbit bakåt	Under upspelning, tryck på knappen Föregäende (H). For att stoppa, tryck på knappen Spela/pau (I).
	Valj nasti fil	Under paus/stopp, tryck på knappen Nästa (H).
	Valj föregäende fil	Under paus/stopp, tryck på knappen Föregäende (H).

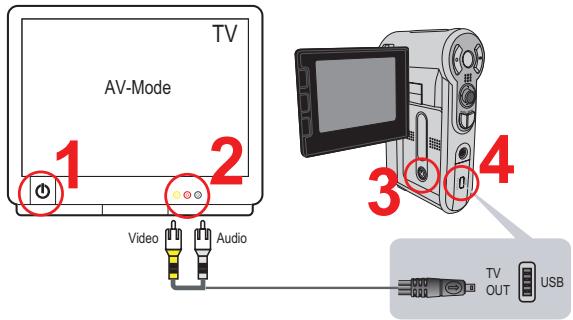

Ansluta kameran till en TV

Anslut kamera och TV med den medföljande AV-kabeln för realtidsvisning. Du kan visa dina videoklipp, stillbilder och ljudinspelningar direkt på TV:n, och dela dem med vänner och familj.

Sätt på TV:n och ställ in TV:n på AV-läge.

TV-systemet varierar beroende på land.

2 Anslut AV-sladdens ljud- och videoändar till TV:n. 3 Sätt på kameran. 4 Anslut den andra änden av AV-sladdén till kameran.

Avancerad användning

Menyfunktioner

Menyposterna innehåller åtskilliga alternativ med vilka du kan finjustera kamerans funktioner. I följande tabell finns utförlig information om menyfunktionerna.

Hur gör jag...	Åtgård
Öppna menyn	Tryck på menuknappen.
Flytta markingsrutan	Använd riktrningsknapparma für att flytta uppåt eller neråt.
Öppna undermeny/Bekräfta en post	Tryck på OK.
Stånga meny/Gàtilbaka till högre meny	Tryck på menuknappen (när en untermenyår öppen).

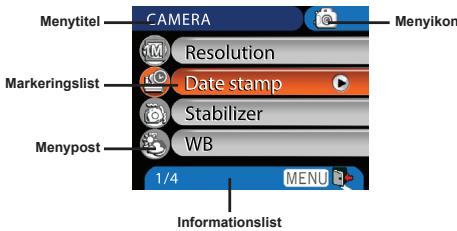

Menyillustration

Menyposter i kameraläge

Sätt på strömmen - Tryck på menyknappen.

Post	Alternative		Beskrivning
Resolution	6 MP camera	1M	Ställ in bildupplösning på 1280x960.
		3M	Ställ in bildupplösning på 2048x1536.
		6M	Ställ in bildupplösning på 2816x2112.
	8 MP camera	3M	Ställ in bildupplösning på 2048x1536.
		5M	Ställ in bildupplösning på 2560x1920.
		8M	Ställ in bildupplösning på 3264x2448.
Date Stamp	On		Skriv ut ett datum på varje bild.
	Off		Inaktivera datummärkning.
Stabilizer	On		Minimera sudd som orsakas av handryckningar.
	Off		Inaktivera stabilisator.

Menyposter i kameraläge (forts.)

Post	Alternative	Beskrivning
WB	Auto	Kameran justerar automatiskt vitbalansen.
	Sunny	Denna inställning lþmpar sig for utomhusinspelning i soligt vãder.
	Cloudy	Denna inställning lþmpar sig for inpelling i molnigt vãder erller på skuggrika platser.
	Fluorescent	Denna inställning lþmpar sig for inomhusinspelning med vanlìga lampor, ellrøpplatser med låg fãrgtemperatur.
	Tungsten	Denna inställning lþmpar sig for inomhusinspelning med vanlìga lampor, ellrøpplatser med låg fãrgtemperatur.
Photo-Frame	1 ~ 10	Denna inställning læter dig använda anpassade ramar for foton. 10 bakgrundsramar ar tillgänglìga på LCD-skármen.
	0	Fotoram Funktionen ar inaktiverad.
Histogram	On	Bildhistogram visas på skármen.
	Off	Inaktivera histogram.
Flash	Auto	Blixten utlöses automatiskt vid otilirrücklig belysning.
	On	Blixten tvingas utlöses vid varje bild.
	Off	Blixten ør inaktiverad.

Menyposter i kameraläge (forts.)

Post	Alternative	Beskrivning
Effect	Normal	Gör inpelningar i naturlig fãrg.
	B&W	Gör inpelningar i svartvitt.
	Classic	Gör inpelningar i sepiafãrg.
Exposure	-2--+2	Justera exponeringen manuellt for att fã bättre effekt när föhandsgra nskningsbilden ser for fliquer erfor mörk ut. Ett positiv värende indikerar att bilden blir ljuvarsån normalt; ett negativ värende gör bildenmökare.
Selftimer	On	Aktivera självutlösaren. När självutlösaren ar på, fär kameran tio sekunders fördräjning innan den tar en bild after det att du tryckt på slutarknappen.
	Off	Inaktivera självutlösare.
+Icon	On	Aktivera OSD-ikoner (skärmvisning) som visas på skärmen.
	Off	Inaktivera OSD-ikoner.
Video	VGA VGA	Ställ in videouplösning på VGA (640x480 pixlar).
	QVGA QVGA	Ställ in videouplösning på QVGA (320x240 pixlar).

Menyposter i kameraläge (forts.)

Post	Alternative	Beskrivning
Two-in-One	On	Medenna inställning kan du kombinera två individuell tagna foton till ett.
	Off	Inaktivera två-i-ett-funktionen.
NightShot	On	Medenna inställning kan du ta ett foto mot en mörk bakgrund. Eftersom slutharstigheten minskar nár du tar ett foto på ett mörkt ställe, rekommanderari vestdu använder stativ for att minska risiken for suffiga foton orsakade av skakiga händer.
	Off	Inaktivera nattlågesfunktionen.

Menyposter i uppspelningsläge

Sätt på strömmen → Tryck på lägesknappen → Öppna uppspelningsläget ( ) → Tryck på menyknappen.

Post	Alternative	Beskrivning
Delete	One	Ta bort aktuell fil.
	All	Ta borta alla Bilder och video/ljudfiler som ør lagrade i minnet.
Slide Show	-	Kameran visar Bilder i fóld. Endast JPEG-bilder och de Första ramarna av MPEG-filer visas. Du kan trycka på menyknappen fort att stoppa bildspelet.
Print	One	Skriv ut aktuell bild vid anslutning till en PictBridge-aktiverad skrivare.
	All	Skriv ut alla Bilder vid anslutning till en PictBridge-aktiverad skrivare.
	Cancel	Annullera øtgård.

• Om det inte finns några filer i kameran, visas inga poster.

Innan du använder utskriftskommandot på menyn, måste du ansluta till en PictBridge-kompatibel skrivare via den medföljande USB-sladden.

Menyposter i röstläge

Sätt på strömmen → Tryck på lägesknappen → Öppna röstläget ( ) → Tryck på menyknappen.

Post	Beskrivning
Delete One	Ta bort aktuell rõstinspelning.
Delete All	Ta bort alla rõstinspelningar.

Menyposter i inställningsläge

Sätt på strömmen → Tryck på lägesknappen → Öppna inställningsläget ( ) → Tryck på menyknappen.

Post	Alternativ	Beskrivning
Date & Time	-	Ställ in datum och tid.
Beep	On	Aktivera ljud signal.
	Off	Inaktivera ljud signal.
Flicker	50 Hz50Hz	Ställ in flimmerfrekvens på 50 Hz.
	60 Hz60Hz	Ställ in flmerfrekvens på 60 Hz.
TV-out	NTSCNTSC	Ställ in TV-systemets kompatibilitet på NTSC.Detta alternativ passar für Amerika, Taiwan, Japan och Korea.
	PALPAL	Ställ in TV-systemets kompatibilitet på PAL. Detta alternativ passar für Tyskland, England, Italien,Nederlanderna, Kina, Japan och Hongkong.
Icon	On	Aktivera visning av OSD-ikoner på skärmen.
	Off	Inaktivera OSD-ikoner.
LCD Bright	-2~+2	Ställ in LCD-ljusstyrka. Ett positivít väredecessörLCD-skärmen lijusare; ett negativít väredecessör LCD-skärmen mörkare.
Format	Yes	Formatera lagringsmedium. Tänk på att alla filer som är lagrade på mediet försvinner vid formatering.
	No	Annullera Åtgård.

Menyposter i inställningsläge (forts.)

Post	Alternative	Beskrivning
Auto Off	Off	Inaktivera Funktion für automatisch avständigung.
	1 min	Kameran stängs av automatisch;när den varit inaktiv i över 1 minut.
	3 min	Kameran stängs av automatisch;när den varit inaktiv i över 3 minutes.
	5 min	Kameran stängs av automatisch;när den varit inaktiv i över 5 minutes.
ABC Language	-	Läter digwäja önskat OSD-språk.
Default	Yes	Äterställ standardvänden. Tänk på att dina aktuella inställinger Försvinner.
	No	Annullera Åtgård.
USB Mode	Menu	Vid anslutting till PC, visar kameran en menu på vilken du kanwäja önskat anslutningsläge.
	Camera	Vid anslutting till PC, öppnar kameran automatisch laget for camera (PC-kamera).
	Disk	Vid anslutting till PC, öppnar kameran automatisch laget for disk (löstagbar disk).
	Printer	Vid anslutting till PC, öppnar kameran automatisch laget for skrivare.
Start Movie	On	Aktivera Funktionen für att starta film.
	Off	Inaktivera Funktionen für att starta film.

Menyposter i inställningsläge (forts.)

För att ansluta kameran till en PictBridge-kompatibel skrivare, följ dessa steg:

1) Sätt på kameran.

2) Ställ in kamerans USB-läge på skrivare. 3) Öppna anslutningsskyddet och anslut den ena änden av den medföljande USB-sladden till kameran.

4) Anslut den andra änden av USB-sladden till skrivaren.

Kopiera filer till PC

Du måste installera kameradrivrutinen för att säkerställa att videoklipp kan spelas upp på din PC. Så här installerar du programvaran:

1 Sätt i drivrutins-CD-skivan.

Sätt på datorn. Sätt i tillbehörs-CD-skivan i CD-ROM-enheten.

Anslut inte kameran till datorn i detta skede. Stäng alla andra program som körs på datorn. Om fönstret för automatisk körning inte visas automatiskt, dubbelklicka först på den här datorn och sedan på CD-ROM-enheten. Starta därefter programmet Setup.exe manuellt.

2 Starta installationen.

Klicka på drivrutinsikonen för att starta installationen av drivrutinen.

Meddelande till Windows 2000-användare:

Under installationen visas ett varningsmeddelande angående digital signatur eventuellt en eller två gånger. Klicka på Ja för att fortsätta processen. Programvaran är helt kompatibel med operativsystemet Windows 2000.

Installera drivrutinen i din PC (forts.)

3 Installera drivrutinen.

Installationsguiden visas och installerar programmet automatiskt. Klicka på Nästa och följ anvisningarna på skärmen för att slutföra installationen.

4 Installera codecs.

När drivrutinsinstallationen är slutförd uppmanar programmet dig att installera

Windows Media Player

Codecs. Om du inte är säker på huruvida dessa codecs har installerats i datorn, klicka på Ja och följ instruktionerna på skärmen för att slutföra installationen.

5 Installera DirectX 9.0c eller högre.

När dina codecs är installerade, uppmanas du att installera DirectX 9.0c eller högre om programmet inte redan har installerat det i datorn. Klicka på Ja för att fortsätta.

Windows Media Player Codecs och DirectX 9.0c eller högre krävs för att du ska kunna titta på videoklipp som spelats in av kameran.

6 Starta om datorn.

När installationen är klar, måste du kanske starta om datorn för att drivrutinen ska börja fungera.

Ansluta kameran till datorn

1 Anslut USB-sladden till PC:n.

Sätt på datorn. Anslut därefter den medföljande USB-sladden till datorns USB-port. Kontrollera att sladden och porten är rätt inriktade.

2 Sätt på kameran.

3 Anslut USB-sladden till kameran.

Anslut den andra änden av USB-sladden till kameran.

Meddelande till Windows 2000/XP/ME-användare:

Om du vill koppla bort kameran från datorn, följ dessa steg:

1. Dubbelklicka på i aktivitetsfältet.
2. Klicka på (USB-disk), och klicka sedan på Stopp.
3. Välj kameran när bekräftelseskärmen visas och klicka på OK.
4. Följ instruktionerna som visas på skärmen för att koppla bort kameran från datorn.

Kopiera filer till PC

1

Detta steg varierar beroende på vilket operativsystem du har:

För Windows XP-användare:

När du har anslutit kameran till datorn, visas ett dialogfönster automatiskt. Välj posten öppna mapp för att visa filer med Utforskaren och klicka på OK.

För Windows 2000/ME/XP-användare:

Dubbelklicka på den här datorn.

Dubbelklicka därefter på ikonen för den

1 Dubbelklicka på Mina dokument eller annan mapp där du har dina filer.

Windows XP Windows 2000/ME/98 SE

2 Dubbelklicka på önskad fil, så öppnas filen av det program som stämmer överens med filtypen.

Windows XP

Windows 2000/ME/98 SE

Filplacering

När du har anslutit kameran till datorn, visas en löstagbar disk i datorn. Den löstagbara disken representerar i själva verket kamerans lagringsmedium. I disken hittar du alla dina inspelningar. Se figuren nedan för att se var filerna är lagrade.

Använda PC-kamera

Installera programvaran

PC-kameraprogramvaran ingår i kameradrivrutinen, och därför måste du installera drivrutinen innan du använder PC-kamerafunktionen.

Starta programmet

Sätt på kameran och anslut kameran till datorn.

Sätt på kameran, och anslut därefter kameran till datorn med den medföljande USB-sladden.

2 Växla till kameraläge.

Tryck på menyknappen för att öppna alternativmenyn. Använd riktningsknapparna för att välja posten Kamera och tryck på OK för att bekräfta.

Om du vill använda videokonferensfunktionen, installera program som t.ex. NetMeeting för detta ändamål.

Starta programmet (forts.)

Meddelande till Windows ME-användare:

När den angivna skärmen visas, välj Sök automatiskt efter en bättre drivrutin och klicka på Nästa för att fortsätta.

Meddelande till Windows 98SE-användare:

1. Klicka på Nästa när följande skärm visas.

1. När följande skärm visas, välj Sök efter den bästa drivrutinen för din enhet och klicka på Nästa för att fortsätta.

1. Under installationen måste vissa användare sätta i en licensierad 98SE-CD-skiva i CD-ROM-enheten för att kunna kopiera nödvändiga filer.
2. Följ instruktionerna som visas på skärmen för att slutföra installationen.

Meddelande till Windows 2000-användare:

När du använder PC-kamerafunktionen för första gången, kan varningsmeddelandet rörande digital signatur visas två eller flera gånger. Klicka på Ja för att fortsätta installationen. Kameran är helt kompatibel med operativsystemet Windows 2000.

Starta programmet (forts.)

3 Starta PC-kameraprogrammet.

Dubbelklicka på ikonen ( ) på skrivbordet för att starta programmet. När programmet har startat, kan du börja använda PC-kamerafunktionen.

Om du inte kan hitta programgenvägen på skrivbordet, kan du starta programmet från menyn Program.

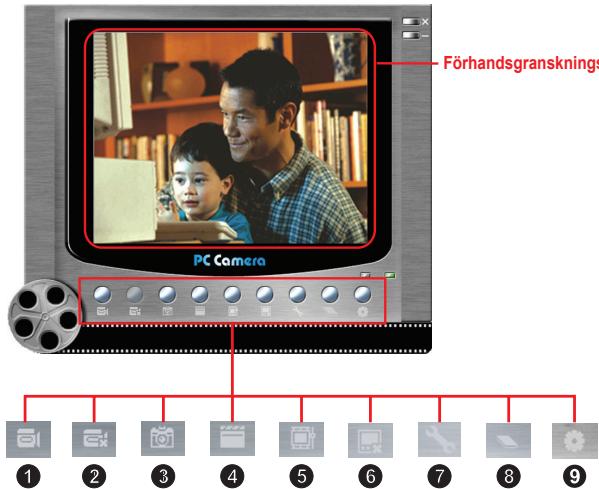

Använd PC-kamera

1 Starta inspelning av ett videoklipp 2 Stoppa inspelning Stillbild 4 Format 5 Källa

6 Starta/Stoppa förhandsgranskningsfönster 7 Inställning 3 Öppna album 9 Välj videokälla

• Undermeny är tillgänglig.

För att visa bilder som tagits med PC-kameran, klicka på för att öppna fotoalbumet. Alternativt kan du gå till mappen "Work Temp" för att hitta filerna.

1. Klicka på ikonen
2. Tryck på ... För att ange sökväg och namn på AVI-filen
3. Ställ in ramhastighet och inspelningstid efter önskemål.
4. Tryck på starta inspelning för att starta inspelningen.
5. Du stoppar inspelningen genom att klicka på ikonen

Ta stillbilder

Klicka på ikonen för att ta en stillbild.

Konfigurera formatalternativ

Färgomfång:

Välj en av följande funktioner enligt önskemål.

• RGB 24: Denna post bibehåller en bättre kvalitet. -MJPG: Denna post indikerar att AVI-filmen komprimeras mer, vilket ger fördelen med snabbare bearbetningshastighet.

Utgångsstorlek:

Ställ in utgångsstorlek för att ändra storlek på förhandsgranskningsfönstret. Standardstorlek är 320x240. Välj större pixlar om du vill ha ett större förhandsgranskningsfönster.

Konfigurera källalternativ

Enhetskontroll:

• Ljusstyrka: Du kan markera posten "Auto" och låta programmet justera bildljusstyrkan åt dig, eller så kan du avmarkera posten "Auto" och dra i skjutreglaget för att ställa in bildljusstyrkan manuellt.
• Kvalitet: Om nätverksbandbredden är igenproppad när du använder PC-kameran, för skjutreglaget mot "Faster Video" för att undvika detta problem.

Konfigurera flimmeralternativ

Om du tar med kameran utomlands och upptäcker att datorskärmen flimrar när du använder PC-kamerafunktionen, markera posten Cancel Flicker (ta bort flimmer) för att undvika brus på skärmen. ELLER så kan du se tabellen över flimmerinställningar för rätt flimmervärden som passar för det land du vistas i.

Bilaga: A

Felsökning

När du använder kameran:
Problem	Orsak	Lösning
Du kan inte sättå på kameran på normalt sätt.	Batteriet är urladdat.	Byt ut batteriet.
	Batteriet är fel isatt.	Sätt i batteriet rätt.
Kameran är fortarande pascalgen, men LCD-skärmen visar inget.	Om kameran inte används på mer än en minut, stängs LCD-skärmen av automatiskt För att spara ström.	Tryck på vilken knapp som helst forutom stromknappen für att äteraktivera LCD-skärmen.
Det går inte att ta Bilder erller spelva in videoklippp nar du trycker på/slutar- eller inspelningsknappen.	Slut på minne.	Frigör minne från SD/MMC-kortet eller internminnet.
	Kameran häller på att ladda upp blixten.	Vänta tills blixten är helt laddad.
	SD-kortet är "skyddat".	Ställ in SD-kortet som skrivbart.
LCD-skärmen visar meddelandet "minnesfel" eller "kortfel". Eller ochsjkan kameran inte laska minneskortet.	Minneskortets format är inte kompatibelt med kameran.	Använd kamerans fonction "Format" för att formatera kortet.
	Minneskortet är trasigt.	Byt ut minneskortet mot ett nytt.

Bilaga: A

När du använder kameran:
Problem	Orsak	Lösning
Jag har inte raderat Bilder och videoklipp, men hittar demalande inte på minneskortet.	De borttappade inspelningarna har sparats i interminnet.	Detta inträffar;när du sätter i ett minneskort efter att ha tagit ett par bildner eller videoklipp.Dukommen at dina filer igen om du tar ut minneskortet.
Det går inte att använda blixt.	Om batteriiken visar svagt batteri, kan blixten vara inaktiverad pga otillräcklig spänning.	Byt ut batteriet.
Kameran reagerar inte på;n当场 ogård alls under användning.	Kameran har;råkat ut for programvarufel.	Ta ur batteripaketet och satt sedan tillbaka det igen.Sätt)därefter på kameran.
De inpelsede bilderna blir alltfor saddiga.	Fokus ar fel inställt.	Justera fokus till lamypligt lage.
De inpelsede bilderna ellerevideoklippen blir for mörka.	Inspelningsmijön ar otillräckligt upplyst.	Använd blixt;när du tar bildner.Tilflör extra ljuskällor;när du spelar in videoklipp.
Det brusar;när du titrar på bildera på LCD-skärmen eller datorn.	Flimmerinställingen matchar inte standarden i det land du vistas i.	Justera flimmerinställingen.

Bilaga: A

Vid anslutning av kameran till dator eller TV:
Problem	Orsak	Lösning
Jag kan inte titta på videoklippen på datorn.	Drivrutin eller programvara är inte installerad på datorn.	Installera Direct X 9.0c eller högre och Windows Media9.0 Codecse für att lõsa detta problem.
Drivrutinsinstallationen misslyckades.	Installationen avslutades på onormalt sätt.	Ta bort drivrutinen och andra relaterade program. Följ installationsstegen i braupsanvisningen für att ominiinstaller drivrutinen.
	Kameran har varit ansluten till PC:n via USB-sladden före installation av drivrutin.	Installera drivrutinen innan du ansluter USB-sladden.
TV-skärmen visar inget after anslutning av kameran till TV:n.	Kameran är inte rätt ansluten till TV:n.	Återanslut kameran till TV:n på rätt sätt.
En konflict med andra installerade kamera- erler insamlingsenheter inträffade.	Enheten är inte kompatibel med kameran.	Om du har;n当场 annan kamera- erler insamlingsenhet installerad i datorn, ta bort kameran och dess drivrutin helt från datorn für att undvika konfliken.
Det brUSR på datorskärmen under användning av videokonferensfunk tionen.	Flimmerinställningen matchar inte standarden i det land du vistas i.	Justera flimmerinställungen.

Bilaga: A

Flimmerinställningar

Land	England	Tyskland	Frankrike	Italien	Spanien	Nederländerna
Inställning	50Hz	50Hz	60Hz	50Hz	50Hz	50Hz
Land	Portugal	Amerika	Taiwan	Kina	Japan	Korea
Inställning	50Hz	60Hz	60Hz	50Hz	50/60Hz	60Hz

Obs! Flimmerinställningen baseras på frekvensstandarden hos din lokala strömkälla.

Systemmeddelande

Meddelande	Beskrivning
Inspelning	Kameran spelar in en fil.
Lås upp SD-kort	Om du sätter i ett SD-kort och kortet ar INSTALLPå "Skyddad", visas detta meddelande;när kameran försök er skriva data till kortet.
Ingen fil	När kameran ar INSTALLPå upspelinningslæget utanagra beinfiţa filer att spelà, visas detta meddelande.
Byt Batteri	Kamerabatteriets livslängd häller på att ta slut. Sätt genast in ett nytt batteri i kameran.
Fullt Minne	Lagringsminnet ar fullt och har inte plats for fler filer. Byt SD/MMC-kortEller ta bortagra filer for att frigöra minnesutrymme.
Kortfel	Det isatta kortet ar inte kompatibelt med kameran. Byt kort ellereffatt formatera kortet.
Minnesfel	Kameran kan inte komma at data i internminnet. Formatera mediet foratt lösä detta problem.
Blixten Laddas	Blixten häller på att laddas.
Filiformatel	Filen som spelas ar inte kompatibel med kameran.
Raderar	Kameran tar bort filer.
Formaterar	Kameran formaterar lagringsmediet.
Inställning	Kameran utfor en inställningsätgänd.

Bilaga: A

Lagringskapacitet

Minne	Video (min.)		Ljud (min.)
	VGA	QVGA	Maximum
SD/MMC-kort (128 MB)	6	22	90
SD/MMC-kort (256MB)	12	44	190
SD/MMC-kort (512MB)	24	88	380
SD/MMC-kort (1GB)	48	176	760

Minne	Stillbild
	8 MP camera			6 MP camera
	8M	5M	3M	6M	3M	1M
SD/MMC-kort (128 MB)	130	210	300	170	300	1000
SD/MMC-kort (256MB)	260	420	600	340	600	2000
SD/MMC-kort (512MB)	520	840	1200	680	1200	4000
SD/MMC-kort (1GB)	1040	1680	2400	1360	2400	8000

Obs! Det faktiska kapacitetsvärdet kan variera (upp till ±30 %) beroende på motivets och inramningens färgmångfald och komplexitet.

Bilaga: A

Indikator för batterilivslängd

Ikon	Beskrivning
d[zz]	Fullt batteriliv
d[zz]	Mättligt batteriliv
d[az(vit)]	Lågt batteriliv * Om indicatorlampan blir röd,är blixten inaktiverad.
d	Tomt batteriliv

Obs! För att undvika potentiell strömlöshet, rekommenderas du att byta batterier så snart ikonen indikerar lågt batteriliv.

Batteriets livslängd

Stillbild	Videoklipp
Antal bildner	Inspelningsid (min.)
290	90
*taget var 30:e sekund **blixt på ***upplösning installd på 2816x2112 pixlar	*upplösning installd på VGA (640x480 pixlar)

Obs! Denna tabell är endast avsedd som referens. Det faktiska batterilivet beror på batterityp och uppladdningsnivå.

Bilaga: B

Instruktion för ArcSoft MediaConverter™

Introduktion

ArcSoft MediaConverter är en kraftfull allt-i-ett-konverterare för multimediafiler. Detta verktygsprogram konverterar snabbt och enkelt foto-, video- och musikfiler till format som är optimerade för användning på din bärbara enhet. Flera filer och filtyper kan konverteras samtidigt. Det är enkelt! Du behöver bara utföra tre enkla steg.

Systemkrav

För att kunna installera och köra MediaConverter måste ditt system uppfylla följande minimikrav:

Microsoft Windows 98 SE/ME/2000/XP (Home eller Professional) 50 MB ledigt hårddiskutrymme 256 MB RAM DirectX 9 (DirectX 9c rekommenderas) Microsoft Windows Media Player 9.0 (för konvertering av WMA- och WMV-filer) Microsoft Windows 98 SE/ME/2000/XP (Home eller Professional) Apple QuickTime 6.5 (för konvertering av MOV-filer)

Bilaga: B

Filformat som stöds

Video

Videofiler konverteras och kopieras till valfri plats som MPEG-4-omkodade AVI-filer, WMV-filer eller MPEG-4-omkodade ASF-filer (standard).

Filtyper som stöds för konvertering

• AVI (Microsoft Video 1-format, Cinepak, Intel Indeo, okomprimerad osv.)
• MPEG-1 i MPEG, MPG, MPE
• DAT (VCD MPEG1)
• MPEG-4 i AVI-format - MPEG-4 i ASF
• WMV - QuickTime MOV

QuickTime 6.5 och Windows Media Player 9.0 eller högre krävs för QuickTime MOV- respektive WMV-filkonvertering.

Filtyper som stöds för export

• AVI (MPEG-4 SP)
• WMV
• ASF (MPEG-4 SP)

Bilaga: B

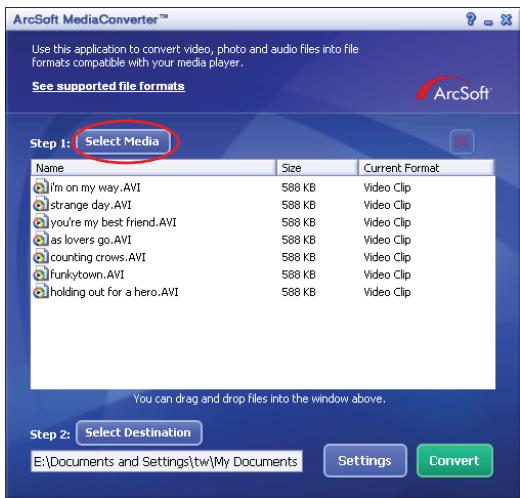

Konvertera filer

Bilaga: B

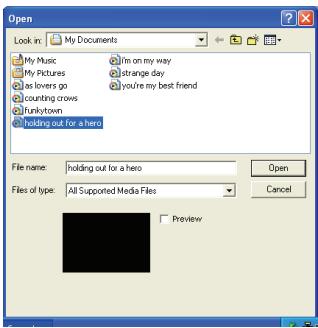

Steg 1: Välj medium

Lägga till filer för konvertering

1. Klicka på knappen "Välj Medium". 2. Fönstret "Öppna" visas. Navigera till den mapp som innehåller de filer du vill konvertera.

a. Använd rullgardinslistan "Filer av typ" för att ange de filtyper du vill visa. b. Förhandsgranska markerade filer för att kontrollera att det är rätt filer. Markera rutan "Spela upp automatiskt" för att starta uppspelningen automatiskt när du klickar på en fil.

3. Upprepa steg 1 och 2 ovan tills alla önskade filer har lagts till. Förutom att använda ovanstående metod kan du även dra-och-släppa filer direkt till filistan i programfönstret.

Ta bort filer

Du tar bort en fil från listan genom att markera den och klicka på ikonen "X".

Bilaga: B

Steg 2: Välj destination

Klicka på knappen "Välj destination" för att välja den plats där dina konverterade filer ska sparas. Standardplatsen för sparade filer är "C:\Documents and Settings\[aktuell användare]\Mina dokument". Men du vill antagligen spara filerna till din bärbara enhet. I sådant fall kontrollerar du först att enheten är ansluten, och klickar därefter på "Välj destination" och väljer enheten.

Inställningar

Du kan få åtkomst till olika programinställningar genom att klicka på knappen "Inställningar". Varje sektion låter dig välja en av två inställningar: "Optimera för vald enhet" och "Använd egna konverteringsinställningar".

Bilaga B

Optimera för vald enhet

Detta är standardinställningen. Programmet ställer automatiskt in konverteringsparametrarna i enlighet med din valda enhet.

Använd egna konverteringsinställningar

Om du bestämmer dig för att använda detta alternativ, kan du ställa in olika konverteringsparametrar manuellt.

Videoinställningar

Vid konvertering av en videofil finns det åtskilliga parametrar:

• Upplösning (alternativen är QVGA (320 x 240) [standard] och VGA (640 x 480))
• Filformat (MPEG-4-omkodade AVI-filer, WMV-filer eller MPEG-4-omkodade ASF-filer) Videobithastighet (alternativen är 500 KB, 1,0 MB, 1,5 MB, 2,0 MB [standard], 2,5 MB och 3,0 MB)
• Ljudbithastighet (alternativen är 96 KB, 128 KB [standard], 192 KB)
• Bildfrekvens (ramar per sekund - alternativen är [i fps] 15,00, 20,00, 24,00, 25,00 [standard] och 29,97)

Om du väljer "Optimera för vald enhet" används standardvärdena här ovan, när så är tillämpligt.

Efter att ha visat/ändrat olika inställningar, välj antingen "Spara" eller "Avbryt" för att gå tillbaka till huvudskärmen. Klicka på "Spara" om du har gjort ändringar som du vill spara. Klicka i annat fall på "Avbryt".

Bilaga: B

Steg 3: Konvertera

När du är redo, välj (markera) de filer du vill konvertera från listan, och klicka sedan på knappen "Konvertera".

En förloppslist visar aktuell status. Olika popup-fönster som efterfrågar specifik bekräftelse kan visas. Ett popup-fönster visas och informerar dig om att alla filer har konverterats och sparats på önskad plats.

Spela upp konverterade ASF-filer i kameran

Du spelar upp de videoklipp eller filmer (endast MPEG-4 i ASF-format) som konverterats av ArcSoft MediaConverter i din MPEG-4 digitalkamera genom att följa stegen nedan.

Steg 1

Sätt i ett SD/MMC-kort i kamerans kortplats och anslut kameran till PC:n via USB-sladden.

Bilaga: B

Steg 2

Spara de ASF-filer som konverterats av MediaConverter på PC:n till kameran.

1. Kopiera de konverterade ASF-filerna. 2. Öppna Utforskaren för att hitta den "löstagbara disk" som visas i den här datorn. 3. Dubbelklicka på ikonen för den löstagbara disken. 4. Dubbelklicka på filmappen DCIM. 5. Dubbelklicka på filmappen 100MEDIA. 6. Klistra in filerna i filmappen 100MEDIA. 7. Ändra filnamnen till CLIP****.ASF.

**** kan vara vilket 4-siffrigt nummer mellan 0001 och 9999 som helst.

Filmannet måste följa kamerans namngivningsprincip, så att kameran kan identifiera de filer som sparats i 100MEDIA.

Steg 3

Nu kan du använda uppspelningsläget ( ) för att njuta av videoklipp eller filmer på den större LCD-skärmen!

ArcSoft MediaConverter i detta paket är en anpassad version för din digitalkamera. Du kan gå till webbplatsen http://www.arcsoft.com för mer produktinformation.

Bilaga:C

Specifikationer

Post	Beskrivning
Modell	8 MP camera	6 MP camera
Bildsensor	5 Mega (2560x1920pixlar)	3 Mega (2048x1536 pixlar)
Upplösning	Stillbild: 3M/5M/8M Film: 640x480 (VGA) 320x240 (QVGA)	Stillbild: 1M/3M/6M Film: 640x480 (VGA) 320x240 (QVGA)
Lins	4X digital zoomlins F2,8~F5,3	4X digital zoomlins F3,0
Filformat	ASF, JPEG WAV
Videoramhastigkeit	640x480, upp till 30 fps; 320x240, upp till 30 fps
Interminne	Ja
Externt minne	SD/MMC (Max. 2GB)
LCD-skärm	2.4" TFT LCD
TV-utgang	NTSC/PAL-system stöds
Gränsnitt	USB 2.0
Mikrofon	Ja
Högtalare	Ja
Nattbild	Ja (bàde für stillbild och i videolägen)
Stabilisator	Ja
Direktutskrift	Stöder PictBridge-kompatibel skrivare
Batteri	Laddningsbart 8210 litiumjonbatteri (3.7V 850 mAh)
Mätt	107mmx68mmx32mm

Obs! Specifikationer kan komma att ändras utan att detta meddelas.

Bilaga:D

Systemkrav

Operativsystem: Windows 98SE/ME/2000/XP

Processor: Pentium III eller högre

System-RAM: 128 MB eller mer

Grafikkort: 64 MB, 24-bits äkta färg

CD-ROM-hastighet: 4x eller snabbare

Programvara: DirectX 9.0c eller högre och Windows Media Player Codecs

Övrigt: USB-anslutning
