MANUAL DE USUARIO POCKET DV 6800 LE AIPTEK
Querido usuario, gracias por adquirir este producto.
Se ha invertido una gran cantidad de tiempo y mucho esfuerzo en desarrollar este producto, por lo que esperamos que lo pueda disfrutar durante muchos años.
Aviso de seguridad
1. No la deje caer, perfore ni desmonte la cámara; si lo hace, la garantía quedará invalidada. 2. Evite que entre en contacto con el agua y séquese las manos antes de utilizar el producto. 3. No exponga la cámara a altas temperaturas ni la deje donde incida sobre ella la luz directa del sol. Si lo hace, la cámara puede resultar dañada. 4. Utilice la cámara con cuidado. No ejerza mucha presión en el cuerpo de la cámara. 5. Por su propia seguridad, no utilice la cámara cuando haya tormenta o rayos. 6. No utilice baterías de especificaciones no adecuadas. Si lo hace, la cámara podría sufrir daños irreparables. 7. Quite la batería si no va a utilizar la cámara durante un prolongado periodo de tiempo, ya que una batería deteriorada puede afectar a la funcionalidad de la misma. 8. Quite la batería si presenta signos de fuga o distorsión. 9. Utilice únicamente accesorios especializados por el fabricante. 10. Mantenga la cámara fuera del alcance de los niños.
Tabla de contenido
Bienvenido 1
Aviso de seguridad 1
Tabla de contenido 2
Procedimientos iniciales 3
Introducción a las partes de la cámara. 3 Instalar la batería 4 Usar el cargador 5 Insertar una tarjeta de memoria (opcional) 6 Desbloquear 6 Bloquear 6
Encender la cámara. 7 Apagar la cámara 7 Leer los indicadores LCD 8 Establecer la hora y el idioma. 9 Grabar un clip de video 10 Capturar una imagen estática 12 Grabar un clip de voz 13 Reproducir las grabaciones 14 Conectar la cámara a un televisor 15
Procedimientos iniciales

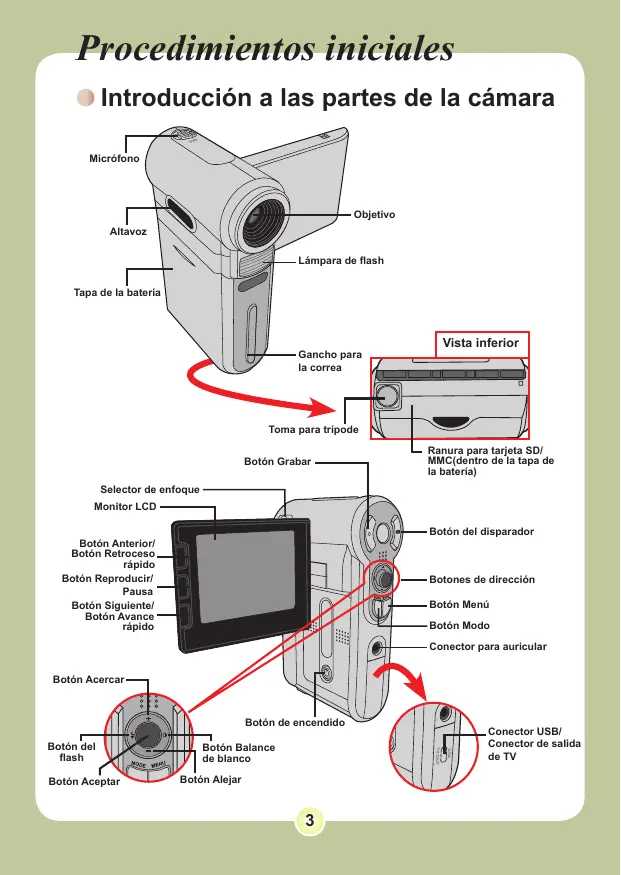

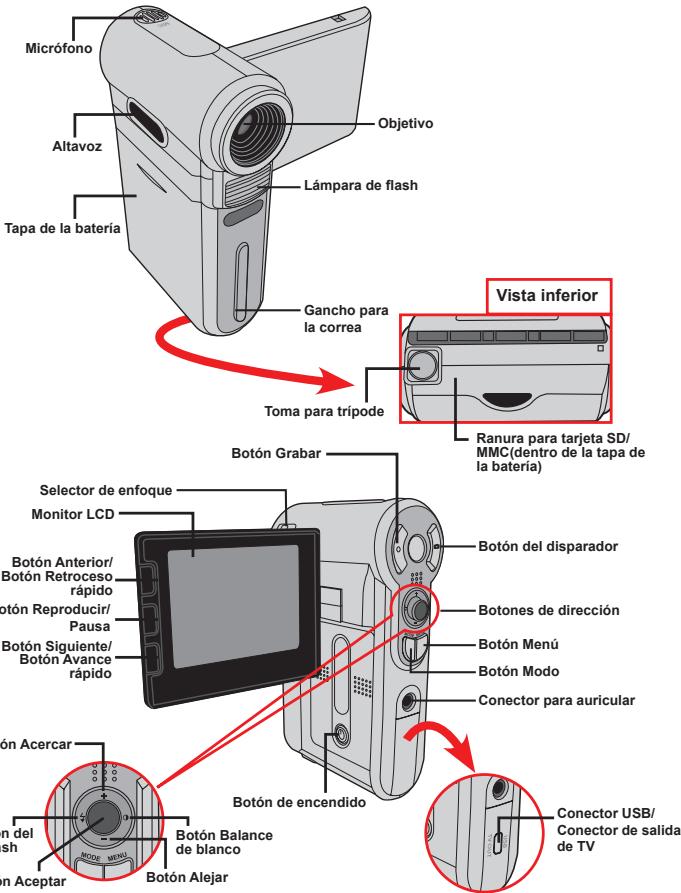

- Introducción a las partes de la cámara
Instalar la batería
1 Abrir la tapa de la batería.
Desplace la tapa de la batería tal y como se indica en la figura.
2 Inserte la batería.
Coloque la batería de ion-litio en el compartimento. Tenga en cuenta que los contactos metálicos deben estar alineados con los del compartimento.
3 Vuelva a colocar la tapa.
Tras instalar la batería correctamente, vuelva a colocar su tapa.
Trate la batería de ion-litio con cuidado: - Mantenga la batería alejada del fuego o de entornos con temperatura elevada (más de 60 °C o de 140 °F). - No deje caer la batería ni intente desmontarla. - Si no va a utilizar la batería durante un prolongado periodo de tiempo, descárguela completamente y vuelva a cargarla al menos una vez al año para mantener su ciclo de vida.
⊕ Cuando utilice la batería por primera vez, es recomendable descargarla completamente y volverla a cargar para garantizar su ciclo de vida. ⊕ Adquirir baterías adicionales: Esta cámara utiliza una batería de ion-litio 8210 como fuente de alimentación. Puede adquirir la batería recargable de ion-litio 8210 (3,7 V, 850 mAh) en su tienda local.
Usar el cargador
La batería incluida no está completamente cargada. Cargue la batería al menos durante 4 horas la primera vez que la utilice.
Conecte un extremo del adaptador de CA proporcionado a la base del cargador y el otro extremo a una toma de corriente eléctrica.
Coloque la batería descargada en el cargador.
Tenga en cuenta que los contactos metálicos deben estar alineados con los del cargador.
El indicador de energía se iluminará en color rojo y la carga se inicia.
Cuando el indicador de energía se ilumine en color verde, la batería se habrá cargado completamente.
Este cargador solamente se puede usar para cargar la batería. No lo utilice para cargar otras baterías desconocidas. ● Cuando utilice el cargador, no lo coloque cerca del fuego ni en un área cerrada que retenga el calor.
Insertar una tarjeta de memoria (opcional)
Además de la memoria flash interna, la cámara puede almacenar datos en una tarjeta Secure Digital (SD) o en una tarjeta MultiMedia (MMC).
Para insertar la tarjeta de memoria, realice el siguiente procedimiento:
(1) Abrir la tapa de las pilas. (2) Empuje suavemente la tarjeta tal y como se indica hasta que alcance la parte inferior de la ranura.
Para extraer la tarjeta de memoria, empújela suavemente y saltará hacia fuera. A continuación, tire de la tarjeta hacia fuera de la ranura.
Protección contra escritura
La tarjeta SD incluye un dispositivo de protección contra escritura. Cuando el dispositivo de protección se encuentra en la posición Bloqueado, será imposible escribir en la tarjeta. Para asegurar que la cámara puede funcionar con normalidad, debe colocar el dispositivo de protección contra escritura en la posición Desbloqueado antes de insertar la tarjeta SD.
No extraiga la tarjeta de memoria cuando la cámara está procesando datos (cuando el LED parpadee). Cuando se inserta una tarjeta de memoria, la cámara usa la tarjeta como el medio de almacenamiento principal. Mientras la tarjeta está introducida en la cámara, no se podrá obtener acceso a los archivos de la memoria integrada.
Cuando la cámara está apagada con el monitor LCD abierto, mantenga presionado el botón de encendido durante un segundo para encenderla.
Si la cámara no se enciende tras pulsar el botón Encendido, compruebe lo siguiente:
- Que la batería esté bien instalada en la cámara.
- Que las pilas tengan suficiente energía.
- Apagar la cámara
Mantenga presionado el botón Encendido entre 1 y 3 segundos para apagar la cámara.
O BIEN
Si la cámara permanece inactiva durante un largo período de tiempo, puede apagarse automáticamente mediante la función de apagado automático.

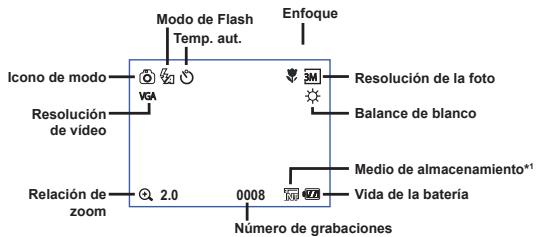

Leer los indicadores LCD
Modo Videocámara digital: *1 Este icono cambiará dependiendo del medio de almacenamiento que utilice:
memoria interna.
tarjeta de memoria

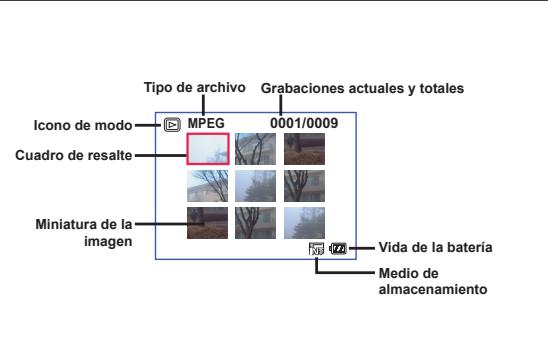

Modo Reproducción:
- Establecer la hora y el idioma
La primera vez que encienda la cámara, se le pedirá que ajuste la configuración de hora y de idioma.
1 Encienda la cámara. 2 Presione el botón Modo y utilice los botones de dirección para seleccionar el modo Configuración ( ). A continuación, presione el botón Aceptar para entrar. 3 Utilice los botones de dirección para seleccionar la referencia Fecha y hora ( ). 4 Presione el botón ACEPTAR o mueva los botones de dirección hacia la referencia para entrar en el submenú. 5 Mueva los botones de dirección hacia la izquierda o hacia la referencia para cambiar de opciones. Mueva los botones de dirección hacia arriba o hacia abajo para ajustar el valor. Presione el botón Aceptar o el botón de dirección hacia la referencia para confirmar la configuración. 6 Presione los botones Menú o Modo para volver al menú y, a continuación, utilice los botones de dirección para seleccionar la opción Idioma ( ASC). 7 Presione el botón ACEPTAR o mueva los botones de dirección hacia la referencia para entrar en el submenú. 8 Utilice los botones de dirección para seleccionar el idioma que desee y presione el botón Aceptar para confirmar la selección.
Grabar un clip de video
Establezca el selector de enfoque en un valor adecuado. Por lo general, el enfoque debe establecerse en (空) para la mayoría de las condiciones de grabación. Seleccione la opción (solamente para primeros planos). El enfoque puede ajustarse durante la grabación.
Mueva los botones de dirección Arriba o Abajo para acercar o alejar la pantalla. El factor máximo de ampliación es 4X.
La función de zoom también está disponible durante la grabación. Cuando sea necesario, ajuste otros parámetros avanzados.
- Grabar un clip de video (continuación)

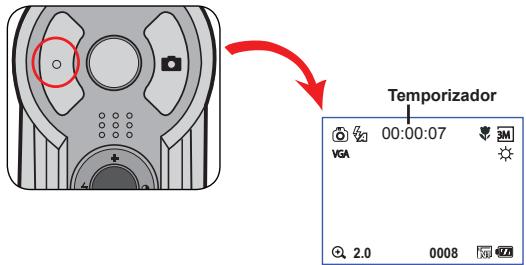

3 Pulse el botón Grabar para iniciar la grabación.
4 Presione de nuevo el botón Grabar para detener la grabación.
Capturar una imagen estática
Establezca el selector de enfoque en un valor adecuado. Por lo general, el enfoque debe establecerse en ( ) para la mayoría de las condiciones de grabación. Seleccione ( ) para fotos de paisaje. Seleccione la opción ( ) solamente para primeros planos.
Utilice el botón Zoom o el botón Arriba/Abajo para acercar o alejar la pantalla.
Cuando sea necesario, ajuste otros parámetros avanzados.
3 Presione el botón Disparador para capturar una imagen estática.
- Grabar un clip de voz
Presione el botón Modo y utilice los botones de dirección para seleccionar el modo Voz ( ). A continuación, presione el botón ACEPTAR para entrar.
2 Presione el botón Grabar para iniciar la grabación.

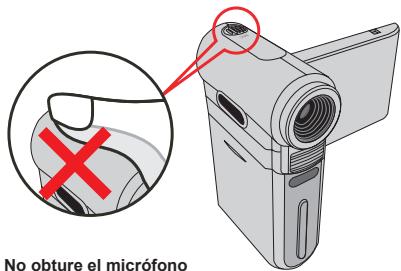

No obstruya el micrófono.
Antes o durante la grabación, puede mover los botones de dirección hacia la izquierda o derecha para ajustar la sensibilidad del micrófono, estableciendo de esta forma el volumen de sonido de la grabación.
3 Cuando haya terminado, pulse de nuevo el botón Grabar para detener la grabación.
Reproducir las grabaciones
Presione el botón Modo y utilice los botones de dirección para seleccionar el modo Reproducir ( ). A continuación, presione el botón ACEPTAR para entrar. O bien, presione el botón Reproducir/Pausa ( ) situado bajo el monitor LCD.
2 Operaciones en el modo de reproducción:
| Tipo de archivo | Cómo... | Acción |
| Modo de indice
MPES 00010009
Modo de pantalla completa
MPES 00010009
Imagen | Cambiar entre el modo de indice y el modo de pantalla completa | En el mode de indice, presione el botón ACEPTAR paraCambiar al modo de pantalla completa. En el mode de Indice, presione el botón Menu para Cambiar al mode de Indice. Al revisar una imagen, simueve los botones es de direccionancia para abajo cuando la relacion de zoom es 1,0x,la pantalla cambiará al mode de Indice. |
| Cambiar de archivo | 1. En el mode de indices: utilise los botones de direccion para mover el cuadro de resalte.
2. En el mode de pantalla completa: utilise los botones de direccionancia para la izquierda o hacer la derecha. |
| Imagen | Acercar y alejar | Utilice los botones de direccion para subir o bajo. |
| Bloquear o liberar la relacion de zoom | Cuando la relacion de zoom sea superior a 1,0x, presione el botón ACEPTAR. |
| Examinar la imagen ampliada | Cuando la relacion de zoom estábloqueada, utilise los botones de direccion para examinar la imagen. |
| Video y audio | Iniciar la reproducción | Cuando se selección (en el mode de pantalla completa),el archivo inicia automatistically la reproducción. |
| Pausar/Reanudar la reproducción | Durante la reproducciono cuando ésta está en pausa, presione el botón ACEPTAR. |
| Ajustar el nivel de volumen | Durante a reproducciono,utilice los botones de direccion para subir o bajo. |
| Detener la reproduccion | Durante la reproducciono,presione el botón Menu. |
| Volver a la pantalla Vista previa | Presione el botón Disparador. |
| Avance rápido | Durante la reproducciono, Pulse el botón Siguiente( ). Presione los botones ACEPTAR or Reproducir/Pausa( ). |
| Retroceso rápido | Durante la reproducciono, pulse el botón Anterior( ). Presione los botones ACEPTAR or Reproducir/Pausa( ). |
| Selección ar archivo singulare | Mrientras la reproduccionestadetenida o en pausa, pulse el botón Siguiente( ). |
| Selección ar archivo anterior | Mrientras la reproduccionestadetenida o en pausa, pulse el botón Anterior( ). |

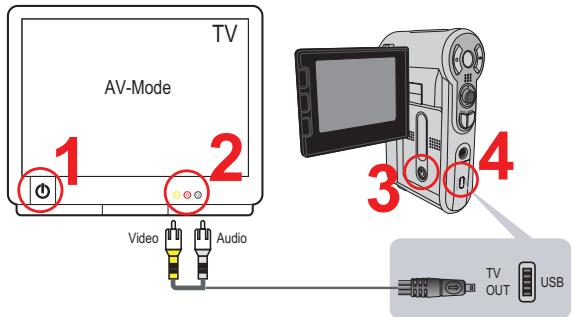

- Conectar la cámara a un televisor
Conecte la cámara y el televisor mediante el cable AV adicional para ver imágenes en tiempo real. Puede ver los videos, fotografías y grabaciones de audio directamente en el televisor y compartirlos con sus amigos y familiares.
Encienda el televisor y seleccione el modo TV a AV.
El sistema de televisión es diferente según el país.
2 Conecte los terminales de audio y video del cable AV al televisor. 3 Encienda la cámara. 4 Conecte el otro extremo del cable AV a la cámara.

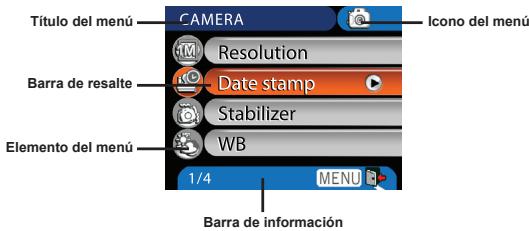

- Uso de los menús
Los elementos del menú proporcionan varias opciones para ajustar con precisión las funciones de la cámara. La tabla resumen ofrece detalles acerca de las operaciones de los menús.
| Cómo... | Acción |
| Mostrar el menú | Presione el botón Menú. |
| Mover la barra de resalte | Utilice los botones de direccion para subir o bajo. |
| Entrar en un submenú o confirmar un elemento | Presione el botón ACEPTAR. |
| Salir del menú o retroceder al menú de nivel superior | Presione el botón Menú (cuando está en un submenú). |
Encienda la alimentación → Presione el botón Menú.
| Elemento | Opinion | Descripción |
| Resolución | Cármara de 8 megapíxeles | 1M | Establece laResolutionde laImagen en 1280x960. |
| 3M | Establece laResolutionen 2048x1536. |
| 8M | Establece laResolutionde laImagen en 3264x2448. |
| Cármara de 8 megapíxeles | 3M | Establece laResolutionen 2048x1536. |
| 5M | Establece laResolutionde laImagen en 2560x1920. |
| 8M | Establece laResolutionde laImagen en 3264x2448. |
| Marca Fecha | Activar | Imprime unamarca de Fecha en cadaImagen. |
| Desactivar | Deshabilita lamarca de Fecha. |
| Estabilizador | Activar | Minimiza la borrosidad causada por el temblor de las manos. |
| Desactivar | Deshabilita el estabilizador. |
| Elemento | Opinion | Descripción |
| Bal. blanco | Automático | La*camera ajusta automátamente el balance de blanco. |
| Soleado | Esta configuración es adecuada para grabaciones en exteriores en un día soleado. |
| Nublado | Esta configuración es adecuada para grabaciones en días nublados o entornos sombríos. |
| Fluorescente | Esta configuración es adecuada para grabaciones en interiores con iluminación fluorescente o entornos con una temperatura de color alta. |
| Tungsteno | Esta configuración es adecuada para grabaciones en interiores con iluminación incandescente o entornos con una temperatura de color baja. |
| Marco de Foto | 1 ~ 10 | Esta configuración permite/agregar marcos personalizados a las fotos. Puede elegir entre 10 marcos de fotos en el monitor LCD. |
| 0 | La funciona Marco deFoto está deshabilitada. |
| Histograma | Activar | Elensa gramata de laImagen se muestra en la pantalla. |
| Desactivar | Deshabilita elensa gramata. |
| Flash | Automático | El flash se dispara automatistically cuando la iluminación es insufiente. |
| Activar | El flash se dispara siempre en cada disparo. |
| Desactivar | Flash deshabilitado. |
| Elemento | Opinion | Descripción |
| Efecto | Normal | Realiza grabaciones con un color natural. |
| Blanco y negro | Realiza grabaciones en blanco y negro. |
| Clásico | Realiza grabaciones en un color con tono sepia. |
| Exposión | -2~+2 | Ajustamanualmente la exposión para Obtener un mejor efecto cuando la vista previa de laImagen aparece muy brillante o muy oscura. Un valor positivo indica que laImagen sera más brillante que lo habitual, cuando que un valor negativo hará que laImagen aparezca más oscura. |
| Temp. aut. | Activar | Habilita el temporizador automático. Una vezactivado estestetemporizador, la camera comenzoara agrab al cabo de 10segundos despuestos de presionar el botón Disparador. |
| Desactivar | Deshabilita el temporizador automático. |
| +Icono | Activar | Habilita los iconos OSD para que se muestren en la pantalla. |
| Desactivar | Deshabilita los iconos OSD. |
| Video | VGA VGA | Establece laResolutionde video en VGA (640x480 pixeles). |
| QVGA QVGA | Establece la Resoluciónde video en QVGA (320x240 pixeles). |
| Elemento | Opinion | Descripción |
| Dos en una | Activar | Esta configuración permite combinar dos imagenes tomasas individualmente en una Foto. |
| Desactivar | Deshabilita la funciona Dos en una. |
| Escena noctura | Activar | Esta configuración permite tomar una fotografia con un fondo oscuro. Dado que la velocidad del obturador disminuira al,tomarotos en un lugar oscuro,es recommendable utilizingun tripode para eliminar la borrosidad causada por el temblor de las manos. |
| Desactivar | Deshabilita la funciona Escena noctura. |
Encienda la alimentación → Presione el botón Modo → Entre en el modo Reproducción ( ) → Presione el botón Menú.
| Elemento | Opinion | Descripción |
| Eliminar | Uno | Elimina el ARCHivo actual. |
| Todo | Elimina todas las imágenes y todos los ARCHivos de audio y video almacenados en la memoria. |
| Diapositivas | - | La CAMERA muestra las imágenes en secuencia. Solamente se做不到 las imágenes JPEG y los primeros Marcos de los ARCHivos MPEG. Puede presionar el botón Menú para detener la presentación de diapositivas. |
| Imprimir | Uno | Imprime laImagen actual cuando la CAMERA está connectada a una impressora con funcionalidad PictBridge. |
| Todo | Imprime todas las imágenes cuando la CAMERA está connectada a una impressora con funcionalidad PictBridge. |
| Cancelar | Anula laendencies. |
- Si no hay archivos en la cámara, no se verá ningún elemento.
Antes de utilizar el comando Imprimir del menú, es necesario conectar la cámara a una impresora compatible con PictBridge mediante el cable USB.
Encienda la alimentación → Presione el botón Modo → Entre en el modo Voz ( ) → Presione el botón Menú.
| Elemento | Descripción |
| Eliminar uno | Elimina la grabación de voz actual. |
| Cancelar | Elimina todas las grabaciones de voz. |
Encienda la alimentación → Presione el botón Modo → Entre en el modo Configuración ( ) → Presione el botón Menú.
| Elemento | Opinion | Descripción |
| Fecha y hora | - | Establece la Fecha y hora. |
| Pitido | Activar | Habilita el sonido de un pitido. |
| Desactivar | Deshabilita el sonido de un pitido. |
| Parpadeo | 50 Hz50Hz | Establece la Frequencia de parpadeo en 50 Hz. |
| 60 Hz60Hz | Establece la Frequencia de parpadeo en 60 Hz. |
| Salida TV | NTSC | Establece la compatibilidad del sistema de TV en NTSC.Esta option es adequada para las regiones de América, Taiwán, Japón y Corea. |
| PALPAL | Establece la compatibilidad del Sistema de TV en PAL.Esta option es adequada para las regiones de Alemania, Inglaterra, Italia, Países Bajos, China, Japón y Hong Kong. |
| + Icono | Activar | Habilita la aparición de los iconos OSD en la pantalla. |
| Desactivar | Deshabilita los iconos OSD. |
| Brillo LCD | -2~+2 | Establece el brillo de la pantalla LCD. Un valor positivo hace que la pantalla LCD sea más brillante, cuando que un valor negativo oscurece dicha pantalla. |
| Formatear | Sí | Da formatting al medio de alcarnameniento. Tenga enckeña que todos los ARCHivos alcacenados en el medio se perdárnan. |
| No | Anula laendencies. |
| Elemento | Opinion | Descripción |
| Apagado automático | Desactivar | Deshabilita la funciona Apagado automático. |
| 1 min | Laámara se apaga automaticamente cuando permanece inactiva durante más de 1 minuto. |
| 3 min | Laámara se apaga automaticamente cuando permanece inactiva durante más de 3关键时刻. |
| 5 min | Laámara se apaga automaticamente cuando permanece inactiva durante más de 5关键时刻. |
| ABCIdioma | - | Permitte selección el idioma en el que se做不到arán los menús OSD. |
| Predet. | Sí | Restaura los values predeterminados de fábrica. Tenga en cuenta que se sobrescribirá la configuración actual. |
| No | Anula la accesión. |
| Modo USB | Menú | Cuando se conecta a su PC, laámara muestra un menú que le permitte elegir el modo de conexión que deseía. |
| Cárma | Cuando se conecta a su PC, laámara entra automaticamente en el mode Cárma (ámara de PC). |
| Disco | Cuando se conecta a su PC, laámara entra automaticamente en el mode Disco (disco extraible). |
| Impresora | Cuando se conecta a su PC, laámara entra automaticamente en el mode Impresora. |
| Iniciarelipícula | Activar | Habilita la funciona Iniciarpelícula. |
| Desactivar | Deshabilita la funciona Iniciarpelícula. |
Para conectar
la cámara a una impresora compatible con PictBridge, siga estos pasos:
1) Encienda la cámara.
2) Establezca el modo USB de la cámara en Impresora. 3) Abra la tapa del conector y enchufe un extremo del cable USB a la cámara.
4) Conecte el otro extremo del cable USB a la impresora.
5) Encienda la impresora.

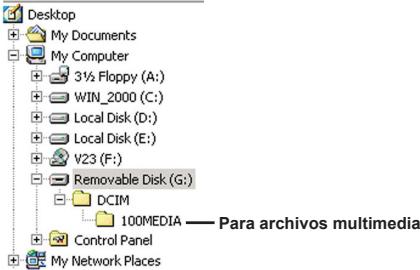

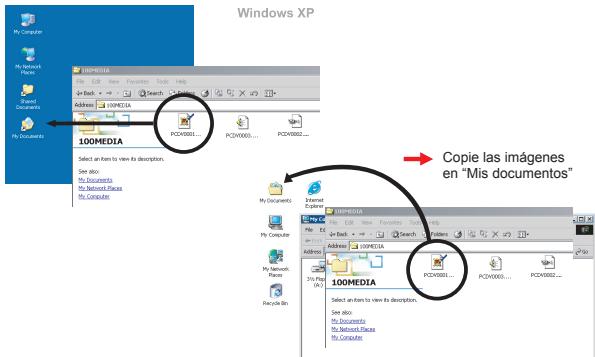

Copia de archivos a su PC
Instalar el controlador en el PC
Para asegurarse de que los clips de video grabados con la webcam se vean en su PC, es necesario instalar el controlador de la webcam. Para instalar el software:
1. Inserte el CD del controlador.
Encienda el equipo. Coloque el CD de accesorios en la unidad de CD-ROM.
No conecte la cámara a su equipo en este caso. Cierre todas las aplicaciones abiertas en su PC. Si la pantalla de ejecución automática no aparece por sí misma, haga clic en Mi PC y, a continuación, en la unidad de CD-ROM. A continuación, ejecute el programa Setup.exe manualmente.
2. Inicie la instalación.
Haga clic en el icono del controlador para iniciar la instalación de este.
Aviso para los usuarios de Windows 2000:
Durante el proceso de instalación, puede aparecer un mensaje de advertencia relacionado con la firma digital una o dos veces. Haga clic en Sí para continuar con el proceso. El software es totalmente compatible con el sistema operativo Windows 2000.
Instalar el controlador en su PC (continuación)
3. Instalar el controlador.
El Asistente Install Shield aparecerá e instalará el programa automáticamente. Haga clic en Siguiente y siga las instrucciones en pantalla para completar la instalación.
4 Instale los códecs.
Tras completar la instalación del controlador, el programa le preguntará si desea instalar los códecs del Reproductor de Windows Media. Si no está seguro de si ha instalado los códecs en el equipo, haga clic en Sí y siga las instrucciones en pantalla para completar la instalación.
5 Instale DirectX 9.0 o una versión posterior.
Tras completar la instalación de los códecs, se le preguntará si desea instalar DirectX 9.0c o una versión posterior si este programa aún no está instalado en el equipo. Haga clic en Sí para continuar.
Para ver los clips de video grabados por la cámara en su PC son necesarios los códecs del Reproductor de Windows Media y DirectX 9.0c o una versión posterior.
6 Reinicie el equipo.
Tras completar la instalación, puede ser necesario reiniciar el equipo para que el controlador surta efecto.
Conectar la cámara a su PC
1 Conecte el cable USB al equipo.
Encienda el equipo y, a continuación, conecte el cable USB al puerto USB de su PC. Asegúrese de que el cable y el puerto estén bien alineados.
2 Encienda la cámara.
Aviso para los usuarios de Windows 2000/XP/ME:
Si desea desconectar la cámara del equipo, siga estos pasos:
- Haga doble clic en la bandeja del sistema.
- Haga clic en (Disco USB) y, a continuación, en Detener.
- Seleccione la cámara cuando aparezca la pantalla de confirmación y haga clic en Aceptar.
- Siga las instrucciones que aparezcan en la pantalla para desconectar la cámara del equipo con seguridad.
Copia de ARCHIVOS a su PC
1
Este paso varía dependiendo del sistema operativo:
Para sistemas de Windows XP:
Tras conectar la CÁMARA al equipo, aparecerá automáticamente un cuadro de análisis. Seleccione el elemento Abrir la carpeta para ver los ARCHIVOS utilizando Internet Explorer y haga clic en Aceptar.

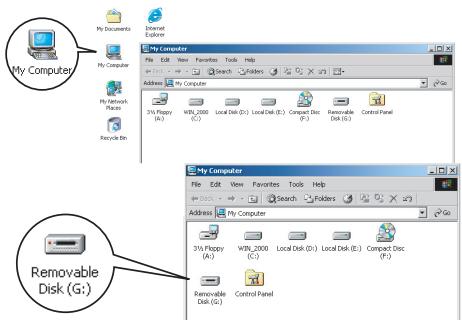

Para sistemas de Windows 2000/ME/XP:
Haga doble clic en Mi PC. A continuación, haga doble clic en el icono de la unidad extraíble que acaba de aparecer.
● Copia de ARCHIVOS a su PC (continuación)
2 Haga doble clic en la carpeta DCIM.
Windows XP
Windows 2000/ME/98 SE
Windows XP
Windows 2000/ME/98 SE
4 Arrastre el archivo de destino a la carpeta Mis documentos o la carpeta de destino.
Ver y reproducir archivos en su PC
Haga doble clic en Mis documentos o en cualquier otra carpeta en la que desee guardar los archivos.
Windows XP
Windows 2000/ME/98 SE
2 Haga doble clic en el archivo que desee y el archivo se abrirá en el programa asociado a ese tipo de archivo.
Windows XP
Windows 2000/ME/98 SE
Ubicación de los archivos
Tras conectar la cámara al equipo, aparecerá una unidad extraíble en su PC. La unidad extraíble representa la unidad de almacenamiento de la cámara. En el disco podrá encontrar todas las grabaciones. Consulte la figura que aparece a continuación para ver dónde se almacenan los archivos.
Carpetas
Utilizar la cámara de PC
Instalar el software
El software de la cámara de PC se incluye en el controlador de la cámara y, por lo tanto, debe instalar este controlador antes de utilizar la función de cámara de PC.
Iniciar la aplicación
Encienda la cámara y conéctela a su PC.
Encienda la cámara y conéctela a su PC mediante el cable USB.
2. Cambie al modo Cámara.
Presione el botón Menú para hacer aparecer el menú de ideas.
Utilice los botones de dirección para seleccionar el elemento Cámara y presione el botón Aceptar para confirmar la selección.
Si desea utilizar la función de videoconferencia, debe instalar programas dedicados a ello, como por ejemplo, NetMeeting.
Iniciar la aplicación (continuación)
Aviso para los sistemas de Windows ME:
Cuando aparezca la pantalla correspondiente, seleccione Buscar automáticamente el controlador y haga clic en Siguiente para continuar.
Aviso para los usuarios de Windows 98SE:
- Haga clic en Siguiente cuando aparezca la pantalla siguiente.
- Cuando aparezca la pantalla, seleccione Buscar el mejor controlador para su dispositivo y haga clic en Siguiente para continuar.
- Durante la instalación, algunos usuarios tendrán que insertar un CD de Windows 98SE en la unidad de CD-ROM para copiar los archivos necesarios.
- Siga las instrucciones que aparezcan en la pantalla para completar la instalación.
Aviso para los usuarios de Windows 2000:
Cuando utilice la función de Cámara de PC por primera vez, el mensaje de advertencia relacionado con la firma digital puede aparecer una o dos veces. Haga clic en Sí para continuar con la instalación. La cámara es totalmente compatible con el sistema operativo Windows 2000.
- Iniciar la aplicación (continuación)
3 Iniciar el programa de cámara de PC.
Haga clic en el icono () del escritorio para iniciar el programa. Tras iniciar el programa, podrá comenzar a utilizar la función de cámara de PC.
Si no puede encontrar el acceso directo al programa en el escritorio, puede iniciar el programa en el menú Programas.

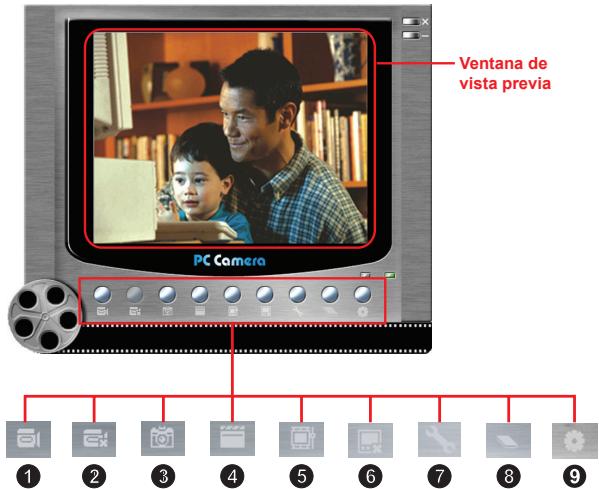

Utilizar la cámara de PC
1 Iniciar la grabación de un clip de video 2 Detener la grabación 3 Instantánea 4 Formatear* Fuente
6 Iniciar/Detener la ventana de vista previa 7 Configuración Abrir el álbum 9 Seleccionar fuente de video
Para ver las imágenes capturadas por la cámara de PC, haga clic en para abrir el álbum de fotos. O bien, como alternativa, vaya a la carpeta "Work Temp" para encontrar los archivos.
Utilizar la cámara de PC (continuación)
Grabar una película AVI
- Haga clic en el icono
- Pulse ... para especificar la ruta y el nombre del archivo AVI.
- Defina la tasa de fotogramas y el tiempo de grabación dependiendo de sus necesidades.
- Presione el botón Iniciar grabación para iniciar la grabación.
- Para detener la grabación, haga clic en el icono
Capturar una instantánea
Haga clic en el icono para capturar una instantánea.
Seleccione una de las funciones siguientes dependiendo de sus necesidades.
- RGB 24: este elemento ofrece la mejor calidad.
- MJPG: este elemento indica que la película AVI se comprimirá más para aprovechar la ventaja de una mayor velocidad de procesamiento.
Tamaño de salida:
Defina el tiempo de salida para cambiar el tiempo de la ventana de vista previa. El tiempo predeterminado es 320x240. Seleccione un número mayor de píxeles cuando necesite una ventana de vista previa mayor.
Utilizar la cámara de PC (continuación)
Configurar las opciones de fuente
- Brillo: puede activar el elemento "Automático" si desea que sea el programa el que ajuste el brillo de la imagen, o desactivar dicho elemento y desplazar la barra para ajustar el brillo de la imagen manualmente.
- Calidad: si el ancho de banda de la red está ocupado cuando utiliza la cámara de PC, desplace la barra hacia "Video más rápido" para evitar este problema.
Configurar las opciones de parpadeo
Si lleva la cámara a un país distinto y la pantalla del PC parpadea al utilizar la función de cámara del PC, seleccione el elemento Cancelar parpadeo para evitar que aparezcan ruidos en la visión. O bien, puede consultar la tabla Configuración del parpadeo en el apéndice para seleccionar un valor de parpadeo adecuado según el país en el que se encuentre.
Apéndice A
Solución de problemas
| Al utilizar la*camera: |
| Problema | Causa | Solucción |
| La*camera no se enciende con normalidad. | La batería no tiene energia. | Reemplazar la batería. |
| La batería está instalada de forma incorrecta. | Vuelva a instalar la batería. |
| La*camera está encendida pero el monitor LCD no muestra nada. | Si la*camera permanece inactiva durante más de un minuto, el monitor LCD se apagará automatistically para ahorrar energia. | Presione cualquier botón excepto el botón de encendido para reactivar la pantalla. |
| No se pueda hacer fotografías ni grabar videos al presionar el botón Disparador o Grabar. | No quede memoria | Libere空間 de la tarjeta SD/MMC o la memoria interna. |
| La*camera está recargando el flash. | Espere hasta que se haya cargado el flash. |
| Se está utilizing una tarjeta SD "protegida". | Desproteja la tarjeta SD para poder scribir en ella. |
| El monitor LCDmuestra el mensaje "ERROR DE MEMORIA" o "ERROR DE TARJETA". O bien,la*camera no puede leer la tarjeta de memoria. | El formato de la tarjeta de memoria no es compatible con la*camera. | Utilice la funciona "Formatear" de la*camera para dar formato a la tarjeta. |
| La tarjeta de memoria está dañada. | Reemplace la tarjeta por una nuevo. |
Apéndice A
| Al utilizear la*camera: |
| Problema | Causa | Solutión |
| No he eliminado las imagenes ni videos pero no los couldo encontrar en la tarjeta de memoria. | Las grabaciones perdidas se guardan en la memoria interna. | Esto occursu cuando inserta una tarjeta de memoria tras hacer algunos fotografias o grabar algunos videos. Puede Obtener acceso aesticos ARCHivos cuando retirela tarjeta de memoria. |
| No se pueda utiliser el flash. | Si el icono de la batería indica que la energia de la mesma es baja, el flash pueda estar deshabilitado por no disponer de voltaje suficiente. | Reemplace la bateria. |
| La*camera no responde a ningunaLEE障mente sufuncioncimiento. | La*camera detectó unerror de software. | Extraiga la bateria y vuela a colocarla en su compartmento. Acontinuación, encienda la*camera. |
| Las imagenesgrabadas aparecenborrosas. | El enfoque no está configuradocorrectamente. | Ajuste el enfoque a laposición adecuada. |
| Las imagenoes videos grabadosaparecendemasiado oscuros. | El entorno de fotografia o grabación no dispone de la iluminaciónadecuada. | Utilice el flash para hacer las fotografías. Àñada luceddiconciones al grabar videos. |
| Al ver las imagenes en el monitor LCD o el equipo apareceruido. | La configuración delparpadeo peut noocidir con la normadel País en el que seencuentre. | Ajuste la configuración delparpadeo. |
Apéndice A
| Al conectar la-camera a un PC o TV: |
| Problema | Causa | Solutión |
| No能把 ver los videos en mi PC. | No se ha instalado en el equipo el controlador o el software. | Instale Direct X 9.0c o una version posterior y los Códecs del reproductor multimedia de Windows para SOLUTIONAR el problema. |
| No se pudo instalar el controlador. | La instalación se ha terminado de forma anormal. | Desinstale el controlador yDSLales programas relacionados. Siga las instrucciones de instalación del manual para volver a instalarlo. |
| Se ha connectado la CAMERA al PC mediante el cable USB antes de instalar el controlador. | Instale el controlador antes de conectar el cable USB. |
| La pantalla del television no muestra nada tras能看到 la CAMERA al本身就是. | La CAMERA no está bien connectada al television. | Vuelva a能看到 la CAMERA al television correctamente. |
| Ha Occurido un conflicto con另一边 CAMERA o dispositorio de captura instalado. | El dispositivo no es compatible con la CAMERA. | Si dispone de cualquier othera CAMERA o dispositivo de captura instalado en el equipo, desinstale Completely la CAMERA y el controlador del equipo para estar el conflicto. |
| Almantener una videoconferencia, aparece ruideno en la pantalla del ordinador. | La configuración de parpadeo pueda no coincidir con la norma del País en el que se encontrar. | Ajuste la configuración de parpadeo. |
Apéndice A
Configuración de parpadeo
| País | Inglaterra | Alemania | Francia | Italia | España | Páises Bajos |
| Configuración | 50Hz | 50Hz | 60Hz | 50Hz | 50Hz | 50Hz |
| País | Portugal | América | Taiwán | China | Japon | Corea |
| Configuración | 50Hz | 60Hz | 60Hz | 50Hz | 50/60Hz | 60Hz |
Nota: la configuración de parpadeo se basa en la norma de frecuencia de la fuente de alimentación eléctrica local.
Mensajes del sistema
| Mensaje | Descripción |
| Grabando | La*cárma está grabando un ARCHivo. |
| Desbloquee la tarjeta SD | Si inserta una tarjeta SD y está "protegida", aparecerá este mensaje cuando la*cárma intente NVearbir datos en la*cárma. |
| No hay archivos | Cuando la*cárma se encuentre en el modo Reproduccion sin que haya ningún archivo para reproducir, aparecerá este mensaje. |
| Cambie la bateria | La carga de las baterías está baja. Debe reemplazarla por una nuevo inmediamente. |
| Memoria llena | La memoria de almacenimiento está llena y no se pueda guardar más archivos. Cambie la tarjeta SD/MMC o elimine algunos ARCHIVOS para liberar elspanico de memoria. |
| Error en la tarjeta | La tarjeta insertada no es compatible con la*cárma. Cambie la tarjeta o intente formatearla. |
| Error de memoria | La*cárma no puede acceder a los datos de la memoria interna.Formatee el medio para SOLUTIONAR este problema. |
| Flash cargando | El flash se está cargando. |
| Error de formatting de archivos | El archivo que se está reproduciendo no es compatible con la*cárma. |
| Eliminando | La*cárma está borrado un archivo. |
| Formateando | La*cárma está formateando el medio de almacenimiento. |
| Configuración | La*cárma está realizando una configuración. |
Apéndice A
Capacidad de almacenamiento
| Memoria | Video (min) | Audio (min) |
| VGA | QVGA | Máximo |
| Tarjeta SD/MMC (128 MB) | 6 | 22 | 90 |
| Tarjeta SD/MMC (256 MB) | 12 | 44 | 190 |
| Tarjeta SD/MMC (512 MB) | 24 | 88 | 380 |
| Tarjeta SD/MMC (1 GB) | 48 | 176 | 760 |
| Memoria | Imagen estàtica |
| Cármara de 8 megapixeled | Cármara de 8 megapixeled |
| 8M | 5M | 3M | 8M | 3M | 1M |
| Tarjeta SD/MMC (128 MB) | 130 | 210 | 300 | 130 | 300 | 1000 |
| Tarjeta SD/MMC (256 MB) | 260 | 420 | 600 | 260 | 600 | 2000 |
| Tarjeta SD/MMC (512 MB) | 520 | 840 | 1200 | 520 | 1200 | 4000 |
| Tarjeta SD/MMC (1 GB) | 1040 | 1680 | 2400 | 1040 | 2400 | 8000 |
Nota: el valor actual de la capacidad puede variar (hasta ±30%) dependiendo de la saturación de color y la complejidad de lo que se esté fotografiando o grabando, y del entorno.
Apéndice A
Indicador de energía de la batería
| Icono | Descripción |
| Batería totalmente cargada |
| Batería con bastante carga |
| (blanco) | Batería con cargaba bajo * Si el indicator se muestra en color rojo, el flash está deshabilitado. |
| Batería agotada |
Nota: para evitar quedarse sin energía en la cámara, se recomienda reemplazar la batería cuando el icono indique que la energía es baja.
Vida de la batería
| Imagen estática | Clip de video |
| Número de disparos | Tiempo de grabación (minutos) |
| 290 | 90 |
| *disparo cada 30segundos**flash activado***resoluciones existables en 2816x2112 pixeles | *resolución existables en VGA (640x480 pixeles) |
Nota: esta tabla solamente debe utilizarse como referencia. La vida real de la batería depende del tipo de esta y del nivel de recarga.
Apéndice B
Introducción
ArcSoft MediaConverter es un versátil convertidor de archivos multimedia multifunción. Esta aplicación convierte rápida y sin esfuerzo archivos de fotografía, video y música en los formatos optimizados para poder usarlos en un dispositivo portátil. Puede convertir varios archivos (de diferentes temas) al mismo tiempo. ¡Es muy sencillo! Solamente tiene que realizar tres pasos.
Requisitos del sistema
Para instalar y ejecutar la aplicación MediaConverter, el sistema debe cumplir los siguientes requisitos mínimos:
Microsoft Windows 98 SE/ME/2000/XP (Home o Professional), 50 MB de espacio disponible en disco duro, 256 MB de memoria RAM, DirectX 9 (se recomienda DirectX 9c), Reproductor de Windows Media 9.0 de Microsoft (para convertir archivos WMA y WMV), Apple QuickTime 6.5 (para convertir archivos MOV)
Apéndice B
Video
Los archivos de video se convierten y copian en la ubicación seleccionada como archivos AVI codificados en MPEG-4, archivos WMV o archivos ASF codificados en MPEG-4 (marca predeterminada).
- Tipos de archivo que se pueden convertir:
- AVI (formato de Video 1 de Microsoft, Cinepak, Intel Indeo, no comprimido, etc.)
- MPEG-1 en MPEG, MPG, MPE
- DAT (VCD MPEG1)
- MPEG-4 en formato AVI
- MPEG-4 en ASF
- WMV - QuickTime MOV
Se necesita QuickTime 6.5 y el Reproductor de Windows Media 9.0 (o posterior) para convertir archivos QuickTime MOV y WMV, respectivamente.
Tipos de archivo que se pueden exportar
- AVI (MPEG-4 SP)
- WMV
- ASF (MPEG-4 SP)
Apéndice B
Convertir archivos
Apéndice B

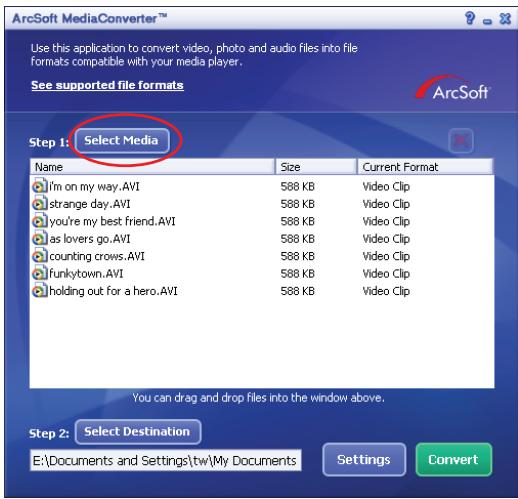

Paso 1. Seleccionar el medio

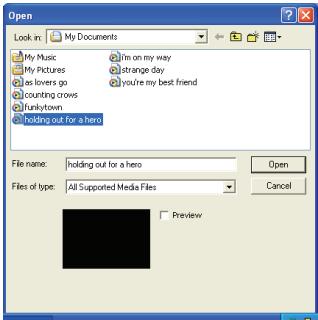

Agregar archivos para convertir
1. Haga clic en el botón "Seleccionar medio". 2. Aparecerá la ventana "Abrir". Desplácese a la carpeta que contiene los archivos que desea convertir.
a. Utilice la lista desplegable "Archivos de tipo" para filtrar los tipos de archivo que desea. b. Realice una vista previa de los archivos resultantes para asegurarse de que son los que desea. Active la casilla de verificación "Reproducción automática" para iniciar la reproducción automáticamente después de hacer clic en un archivo.
3. Repita los pasos 1 y 2 anteriores hasta que haya agregado todos los archivos que le interesan. Además de utilizar el método anterior, también puede arrastrar y soltar archivos directamente en la lista de archivos de la ventana del programa.
Quitar archivos
Para eliminar un archivo de la lista, resáltelo y haga clic en el icono "X".
Apéndice B
Paso 2: Seleccionar el destino
Haga clic en el botón "Seleccionar destino" para seleccionar la ubicación en la que desea guardar los archivos convertidos. La ubicación de almacenamiento predeterminada es "C:\Documents and Settings\[usuario actual]\Mis documentos". Sin embargo, lo más probable es que desee guardar los archivos en un dispositivo portátil. En este caso, asegúrese de que el dispositivo está conectado y, a continuación, haga clic en "Seleccionar destino" y elija el dispositivo.
Configuración
Puede tener acceso a distintas configuraciones del programa haciendo clic en el botón "Configuración". Cada sección permite seleccionar una o dos configuraciones: "Optimizar para el dispositivo seleccionado" y "Utilizar la configuración de conversión personalizada".
Apéndice B
- Optimizar para el dispositivo seleccionado
Esta es la configuración predeterminada. El programa establecerá automáticamente los parámetros de conversión conforme al dispositivo seleccionado. Utilizar la configuración de conversión personalizada
Si decide usar esta opción, puede establecer algunos parámetros de conversión manualmente.
Cuando convierta un archivo de video, puede establecer diferentes parámetros:
- Resolución: las opciones disponibles son QVGA (320 x 240) [opción predeterminada] y VGA (640 x 480)
- Formato de archivo: archivos AVI o ASF codificados en MPEG-4
- Tasa de bits de video: las opciones disponibles son 500 KB, 1,0 MB, 1,5 MB, 2,0 MB [opción predeterminada], 2,5 MB y 3,0 MB
- Tasa de bits de audio: las opciones disponibles son 96 KB, 128 KB [opción predeterminada] y 192 KB
- Fotogramas por segundo: las opciones disponibles son [en fps] 15,00, 20,00, 24,00, 25,00 [opción predeterminada] y 29,97
Al seleccionar "Optimizar para el dispositivo seleccionado" se utilizan los valores predeterminados mencionados anteriormente donde proceda.
Después de ver o modificar las distintas configuraciones, seleccione "Guardar" o "Cancelar" para volver a la pantalla principal. Haga clic en "Guardar" si desea conservar los cambios realizados. En caso contrario, haga clic en "Cancelar".
Apéndice B
Paso 3: realizar la conversión
Cuando esté preparado, seleccione (resalte) los archivos que desee convertir en la lista y, a continuación, haga clic en el botón "Convertir".
Aparecerá una barra de progreso que indica el estado actual. Pueden aparecer varios mensajes solicitándole confirmación. Cuando todos los archivos se hayan convertido y guardado en la ubicación seleccionada, aparecerá un mensaje informándole de tal hecho.
Reproducir los archivos ASF convertidos en la cámara
Para reproducir los clips de video o las películas (solamente MPEG-4 en formato ASF) convertidos por ArcSoft MediaConverter en la cámara digital MPEG-4, siga los pasos que se indican a continuación.
Paso 1
Inserte una tarjeta SD/MMC en la ranura de tarjetas de la cámara y conecte esta a su PC mediante el cable USB.
Apéndice B
Paso 2
Guarde los archivos ASF convertidos por MediaConverter en su PC en la cámara.
1 Copie los archivos ASF convertidos. 2 Abra el Explorador de Windows y localice la unidad "Disco extraíble" en Mi PC. 3 Haga doble clic en el icono de la unidad de disco extraíble. 4 Haga doble clic en la carpeta DCIM. 5 Haga doble clic en la carpeta 100MEDIA. 6 Pegue los archivos en la carpeta de archivos 100MEDIA. 7 Cambie los nombres de los archivos a CLIP***.ASF. *** representa un número de 4 dígitos comprendido entre 0001 y 9999.
El nombre de los archivos debe seguir la nomenclatura de nombres de la cámara, de forma que esta pueda identificar los archivos almacenados en la carpeta 100MEDIA.
Paso 3
Ahora puede usar el modo Reproducción ( ) para disfrutar de los clips de video o las películas en el monitor LCD grande.
La aplicación ArcSoft MediaConverter de este paquete es una versión personalizada de la cámara digital. Puede visitar el Sitio Web http://www.arcsoft.com para obtener más información.
Apéndice C
Especificaciones
| Elemento | Descripción |
| Modelo | Cármara de 8 megapixeles | Cármara de 8 megapixeles |
| Sensor deImagen | 5 megapixeles (2560x1920 pixeles) | 3 megapixeles (2048x1536 pixeles) |
| Resolución | Imagen estática: 3M, 5M, 8M Película: 640x480 (VGA) 320x240 (QVGA) | Imagen estática: 1M, 3M, 8M Película: 640x480 (VGA) 320x240 (QVGA) |
| Objetivo | Objetivo con zoom digital 4X, F2.8-F5.3 | Objetivo con zoom digital 4X, F3.0 |
|
| Formato de archivo | ASF, JPEG, WAV |
| Tasa de fotogramas de video | 640x480, hasta 30 fps; 320x240, hasta 30 fps |
| Memoria interna | Sí |
| Memoria externa | SD/MMC (2 GB max.) |
| Pantalla LCD | LCD TFT de 2,4" |
| Salida de TV | Compatibility con los sistemas NTSC / PAL |
| Interfaz | USB 2.0 |
| Micrófono | Sí |
| Altavoz | Sí |
| Escena nocturna | Sí (tanto en el modo deImagen estática como en el modo de video) |
| Estabilizador | Sí |
| Impresión directa | Admite impresora compatible con PictBridge |
| Pila | Batería recargable de ion-litio 8210 (3,7 V 850 mAh) |
| Dimensiones | 107mmx68mmx32mm |
Nota: Las especificaciones están sujetas a cambios sin previo aviso.
Apéndice D
Requisitos del sistema
Sistema operativo: Windows 98SE/ME/2000/XP
Procesador: Pentium III o superior
Memoria RAM del sistema: 128 MB como mínimo
Tarjeta gráfica: 64 MB, color verdadero de 24 bits
Velocidad del CD-ROM: 4x como mínimo
Software: Direct X 9.0c o una versión posterior y los códecs del Reproductor de
Windows Media
Otros: conector USB
5) Encender la impresora.
- Menú secundario disponible.
Sistema operativo: Windows 98SE/ME/2000/XP
CPU: Pentium III o superior
2 Inicie la instalación.
6 Reinicie el ordenador.
2 Pase al modo Cámara.
Indicador de energía de la batería
Paso 2: La opción Select destination (Seleccionar destino)
Sistema operativo: Windows 98SE/ME/2000/XP
CPU: Pentium III o superior
