MANUAL DE USUARIO POCKET DV 8800 AIPTEK

) mode. Then press the OK

) mode. Then press the OK

* Sous-menu disponible.

Querido usuario, gracias por adquirir este producto. Se ha invertido una gran cantidad de tiempo y mucho esfuerzo en desarrollar este producto, por lo que esperamos que lo pueda disfrutar durante muchos años.

1. No deje caer, perfore ni desmonte la cámara; si lo hace, la garantía quedará invalidada. 2. Evite que entre en contacto con el agua y séquese las manos antes de utilizar el producto. 3. No exponga la cámara a altas temperaturas ni la deje donde incida sobre ella la luz directa del sol. Si lo hace, la cámara puede resultar dañada. 4. Utilice la cámara con cuidado. No ejerza mucha presión en el cuerpo de la cámara. 5. Por su propia seguridad, no utilice la cámara cuando haya tormenta o rayos. 6. No utilice baterías de especificaciones diferentes. Si lo hace, la cámara podría sufrir daños irreparables. 7. Quite la batería si no va a utilizar la cámara durante un prolongado período de tiempo, ya que una batería deteriorada puede afectar a la funcionalidad de la misma. 8. Quite la batería si muestra signos de fuga o distorsión. 9. Utilice únicamente accesorios especificados por el fabricante. 10. Mantenga la cámara fuera del alcance de los niños.

Bienvenido 1 Aviso de seguridad 1 Tabla de contenido 2 Procedimientos iniciales 4 Introducción a las partes de la cámara 4 Instalar la batería 5 Usar el cargador 6 Insertar una tarjeta de memoria (opcional) 7 Acoplar la correa para transporte 8

Funcionamiento básico 9

Funcionamiento avanzado 22

Uso de los menús 22 Ilustración de un menú 22 Elementos de menú en el modo Cámara 23 Elementos de menú en el modo Reproducción 27 Elementos de menú en el modo MP3 28

Elementos de menú en el modo Voz 28 Elementos de menú en el modo Configuración 29

Copia de archivos a su PC 32

Instalar el controlador en el PC 32 Conectar la cámara a su PC 34 Copia de archivos a su PC 35 Ver y reproducir archivos en su PC 37 Ubicación de los archivos 38

Instrucciones para la aplicación ArcSoft MediaConverter™ 51

Procedimientos iniciales

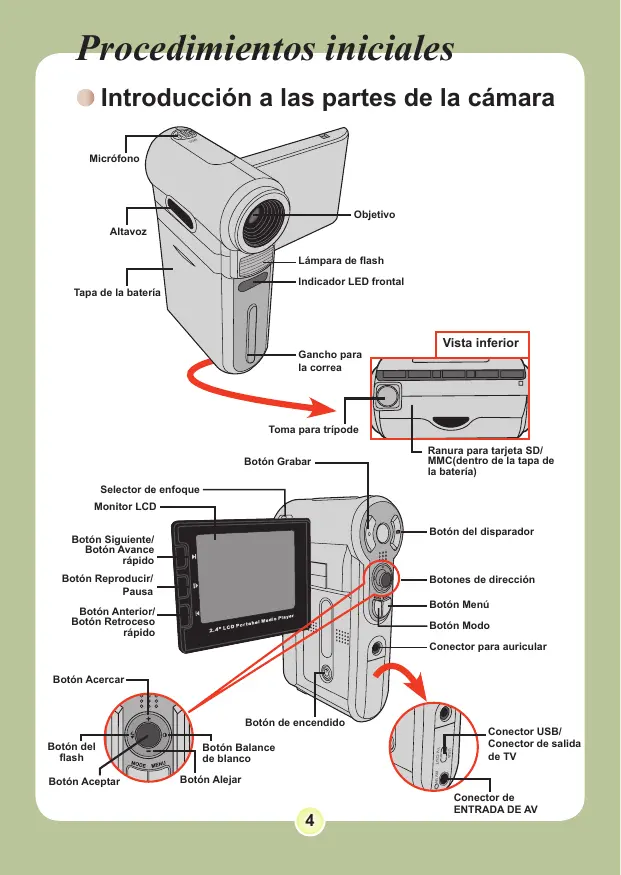

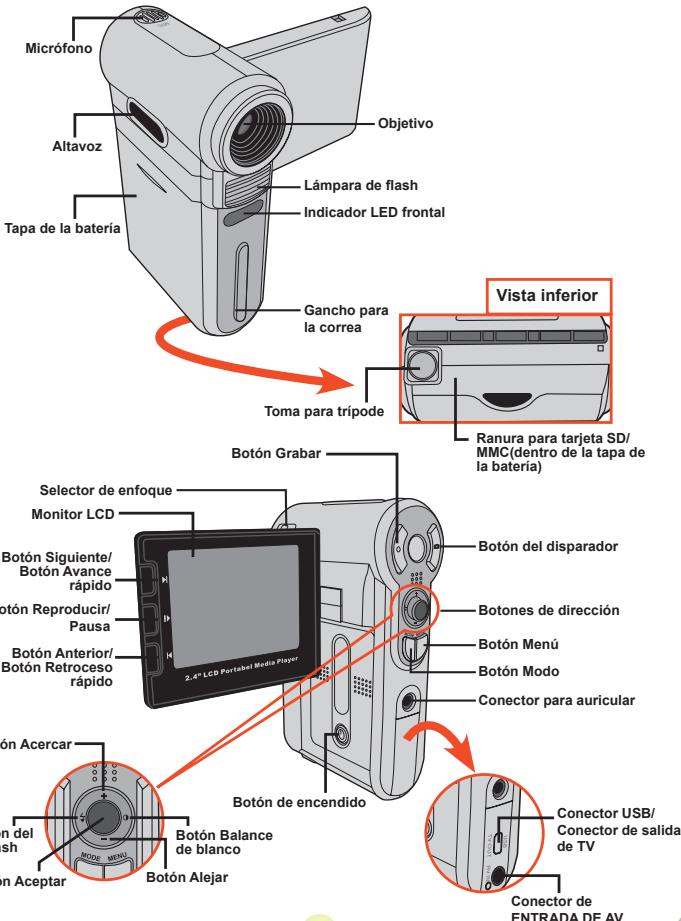

Introducción a las partes de la cámara Micrófono

Altavoz Lámpara de flash Indicador LED frontal

Gancho para la correa

Ranura para tarjeta SD/

MMC(dentro de la tapa de la batería)

Monitor LCD Botón del disparador

Botón Avance rápido Botón Reproducir/ Pausa

Botones de dirección

Botón Retroceso rápido

Conector para auricular

Botón del flash Botón Aceptar

Botón Balance de blanco

ENTRADA DE AV Instalar la batería

1 Abrir la tapa de la batería.

Desplace la tapa de la batería tal y como se indica en la figura.

2 Inserte la batería.

Coloque la batería de ion-litio en el compartimento. Tenga en cuenta que los contactos metálicos deben estar alineados con los del compartimento.

3 Vuelva a colocar la tapa.

Tras instalar la batería correctamente, vuelva a colocar su tapa.

Trate la batería de ion-litio con cuidado:

• Mantenga la batería alejada del fuego o de entonos con temperatura elevada (mas de 60 ºC o de 140 ºF). • No deje caer la batería ni intente desmontarla. • Si no va a utilizar la batería durante un prolongado período de tiempo, descárguela completamente y vuelva a cargarla al menos una vez al año para mantener su ciclo de vida. Cuando utilice la batería por primera vez, es recomendable descargarla completamente y volverla a cargar para garantizar su ciclo de vida. Adquirir baterías adicionales: Esta cámara utiliza una batería de ion-litio 8210 como fuente de alimentación. Puede adquirir la batería recargable de ion-litio 8210 (3,7 V, 850 mAh) en su tienda local.

Las batería incluida no está completamente cargada. Cargue la batería al menos durante 4 horas la primera vez que la utilice.

1 Conecte un extremo del adaptador de CA

proporcionado a la base del cargador y el otro extremo a una toma de corriente eléctrica.

2 Coloque la batería descargada en el cargador.

Tenga en cuenta que los contactos metálicos deben estar alineados con los del cargador.

Indicador de encendido

A una toma de corriente eléctrica

3 El indicador de carga se iluminará en color rojo y la carga se iniciará.

4 Cuando el indicador de carga se ilumine en color

verde, la batería se habrá cargado completamente.

Este cargador solamente se puede utilizar para cargar la batería. No lo utilice para cargar otras baterías desconocidas. Cuando utilice el cargador, no lo coloque cerca del fuego ni en un área cerrada que retenga el calor.

Insertar una tarjeta de memoria (opcional)

Además de la memoria flash interna, la cámara puede almacenar datos en una tarjeta Secure Digital (SD) o en una tarjeta MultiMedia (MMC). Para insertar la tarjeta de memoria, realice el siguiente procedimiento: (1) Abrir la tapa de las pilas. (2) Empuje suavemente la tarjeta tal y como se indica hasta que alcance la parte inferior de la ranura. Para extraer la tarjeta de memoria, empújela suavemente y saltará hacia fuera. A continuación, tire de la tarjera hacia fuera de la ranura

Protección contra escritura

La tarjeta SD incluye un dispositivo de protección contra escritura. Cuando el dispositivo de protección se encuentra en la posición Bloqueado, será imposible escribir en la tarjeta. Para asegurar que la cámara puede funcionar con normalidad, debe colocar el dispositivo de protección contra escritura en la posición Desbloqueado antes de insertar la tarjeta SD. No extraiga la tarjeta de memoria mientras la cámara esté procesando datos (cuando el LED parpadee). Cuando se inserta una tarjeta de memoria, la cámara utiliza la tarjeta como el medio de almacenamiento principal. Mientras la tarjeta esté introducida en la cámara, no se podrá obtener acceso a los archivos de la memoria integrada.

1 Introduzca un extremo de la correa en su gancho.

2 Enhebre la correa tal y como se muestra en la figura de la derecha.

Funcionamiento básico

Encender la cámara Abra el monitor LCD y la cámara se encenderá automáticamente.

O BIEN Cuando la cámara esté apagada con el monitor LCD abierto, mantenga presionado el botón de encendido durante un segundo para encenderla.

Si la cámara no se enciende tras pulsar el botón Encendido, compruebe lo siguiente:

1. Que la batería este bien instalada en la cámara. 2. Que las pilas tengan suficiente carga.

Mantenga presionado el botón Encendido entre 1 y 3 segundos para apagar la cámara.

O BIEN Si la cámara permanece inactiva durante un largo período de tiempo, puede apagarse automáticamente por la función de apagado automático. Consulte la página 30 para obtener más información.

Utilizar el monitor LCD El monitor LCD puede utilizarse para componer las imágenes durante la fotografía, revisar los archivos grabados o cambiar las opciones del menú.

El monitor LCD puede girarse a las siguientes posiciones:

1 Abra el monitor LCD.

2 Gire el monitor LCD.

El monitor LCD puede girarse hasta 270 grados tal y como se indica. El panel puede colocarse en cualquier ángulo para adaptarlo a sus necesidades de grabación.

Cuando el monitor LCD esté dado la vuelta, la imagen de vista preliminar del panel se ajustará automáticamente.

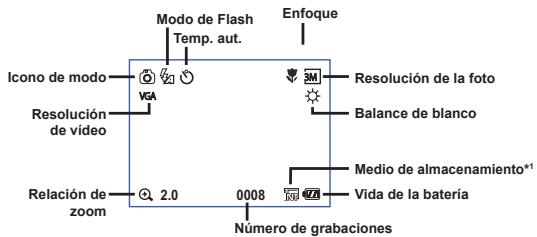

Leer los indicadores LCD Modo Videocámara digital:

Temp. aut. Icono de modo

Resolución de la foto

Medio de almacenamiento*1

Número de grabaciones

*1 Este icono cambiará dependiendo del medio de almacenamiento que utilice:

: tarjeta de memoria

MPEG Grabaciones actuales y totales

Miniatura de la imagen

Medio de almacenamiento

Establecer la hora y el idioma

La primera vez que encienda la cámara, se le pedirá que ajuste la configuración de hora y de idioma.

1 Encienda la cámara.

2 Presione el botón Modo y utilice los botones de

dirección para seleccionar el modo Configuración

( ). A continuación, presione el botón Aceptar para entrar.

3 Utilice los botones de dirección para seleccionar la opción Fecha y hora(

4 Presione el botón Aceptar o mueva los botones de dirección hacia la derecha para entrar en el submenú.

5 Mueva los botones de dirección hacia la izquierda o hacia la derecha para cambiar de opciones. Mueva los botones de dirección hacia arriba o hacia abajo para ajustar el valor. Presione el botón Aceptar o el botón de dirección hacia la derecha para confirmar la configuración.

6 Presione los botones Menú o Modo para volver

al menú y, a continuación, utilice los botones de dirección para seleccionar la opción Idioma ( ABC ).

7 Presione el botón Aceptar o mueva los botones de dirección hacia la derecha para entrar en el submenú.

8 Utilice los botones de dirección para seleccionar el idioma que desee y presione el botón Aceptar para confirmar la selección.

Grabar un clip de vídeo

Establezca el Selector de enfoque en un valor adecuado. Por lo general, el enfoque debe establecerse en (

) para la mayoría de las condiciones de grabación. Seleccione la opción ( ) solamente para primeros planos. El enfoque puede ajustarse durante la grabación. 70cm ~

Mueva los botones de dirección Arriba o Abajo para acercar o alejar la pantalla. El factor máximo de ampliación es 4X.

La función de zoom también está disponible durante la grabación.

Cuando sea necesario, ajuste otros parámetros avanzados. Consulte la sección “Funcionamiento avanzado” en la página 22 para obtener más información.

Grabar un clip de vídeo (continuación)

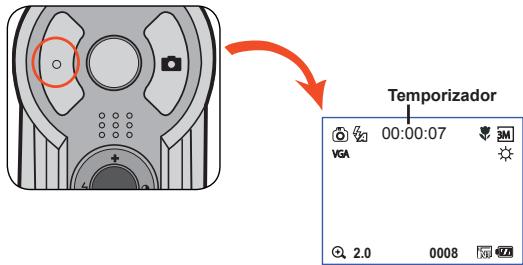

Pulse el botón Grabar para iniciar la grabación.

Presione de nuevo el botón Grabar para detener la grabación.

Capturar una imagen estática

Establezca el Selector de enfoque en un valor adecuado. Por lo general, el enfoque debe establecerse en ( ) para la mayoría de las condiciones de grabación. Seleccione

( ) para fotos de paisaje. Seleccione la opción ( ) solamente para primeros planos. 70cm ~

Utilice el botón Zoom o el botón Arriba/Abajo para acercar o alejar la pantalla.

Cuando sea necesario, ajuste otros parámetros avanzados. Consulte la sección “Funcionamiento avanzado” en la página 22 para obtener más información.

3 Presione el botón Disparador para capturar una imagen estática.

Grabar un clip de voz

1 Presione el botón Modo y utilice los botones de

dirección para seleccionar el modo Voz (

). A continuación, presione el botón Aceptar para entrar.

2 Presione el botón Grabar para iniciar la grabación.

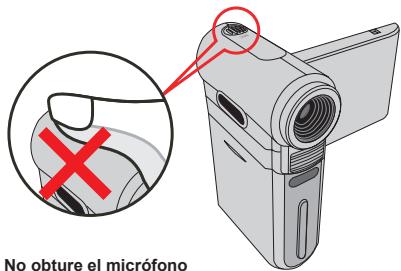

No obture el micrófono

Antes o durante la grabación, puede mover los botones de dirección hacia la izquierda o derecha para ajustar la sensibilidad del micrófono, estableciendo de esta manera el volumen de sonido de la grabación.

3 Cuando haya terminado, pulse de nuevo el botón

Grabar para detener la grabación.

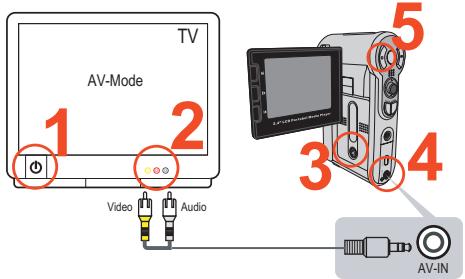

Grabar programas de TV o DVD La tecnología de grabación de vídeo digital MPEG-4 avanzada permite grabar programas de televisión mediante un cable de

1 Encienda el televisor o el reproductor de DVD.

Salida de AV del televisor o del reproductor de DVD. (Normalmente no es necesario cambiar el modo.

Consulte el Manual del usuario del televisor o del reproductor de DVD.)

3 Encienda la cámara.

4 Conecte el otro terminal del cable

AV al terminal ENTRADA DE AV de la cámara. Asegúrese de que las imágenes mostradas en el televisor o en el reproductor de DVD también aparecen en el monitor LCD de la cámara.

5 Presione el botón Grabar para iniciar la grabación.

6 Presione el botón Grabar de nuevo para detener la grabación.

Puede grabar vídeos con dos resoluciones:

VGA (640x480) y QVGA (320x240). El modo VGA es adecuado para ver las imágenes en el televisor, pero supone mayor consumo de memoria. El tiempo de grabación para una tarjeta de memoria de 1 GB es aproximadamente de 1 hora. El modo QVGA es adecuado para ver imágenes en una pequeña pantalla (como el monitor LCD). El tiempo de grabación para una tarjeta de memoria de 1 GB es aproximadamente de 2 horas. Consulte la página 25 para obtener más información sobre las configuraciones VGA y QVGA.

Reproducir las grabaciones

1 Presione el botón Modo y utilice los botones de dirección

para seleccionar el modo Reproducir (

). A continuación, presione el botón Aceptar para entrar. O bien, presione el botón Reproducir/Pausa ( ) situado debajo del monitor LCD.

2 Operaciones en el modo de reproducción:

Cambiar entre el modo de índice y el modo de pantalla completa

En el modo de índice, presione el botón Aceptar para cambiar al modo de pantalla completa. En el modo de índice, presione el botón Menú para cambiar al modo de índice. Al revisar una imagen, si mueve los botones de dirección hacia abajo cuando la relación de zoom es 1,0x, la pantalla cambiará al modo de índice.

1. En el modo de índice: utilice los botones de dirección para mover el cuadro de resalte.

2. En el modo de pantalla completa: utilice los botones de dirección hacia la izquierda o hacia la derecha.

Utilice los botones de dirección para subir o bajar.

Bloquear o liberar la relación de zoom

Cuando la relación de zoom sea superior a 1,0x, presione el botón Aceptar.

Examinar la imagen ampliada

Cuando la relación de zoom esté bloqueada, utilice los botones de dirección para examinar la imagen.

Iniciar la reproducción

Cuando se selecciona (en el modo de pantalla completa), el archivo inicia automáticamente la reproducción.

Pausar/Reanudar la reproducción

Durante la reproducción o cuando ésta está en pausa, presione el botón Aceptar.

Ajustar el nivel de volumen

Durante a reproducción, utilice los botones de dirección para subir o bajar.

Detener la reproducción

Durante la reproducción, presione el botón Menú.

Volver a la pantalla

Presione el botón Disparador.

Durante la reproducción, pulse el botón Siguiente

( ). Presione los botones Aceptar o Reproducir/ Pausa ( ).

Durante la reproducción, pulse el botón Anterior

( ). Presione los botones Aceptar o Reproducir/ Pausa ( ).

Seleccionar el archivo siguiente

Mientras la reproducción está detenida o en pausa, pulse el botón Siguiente( ).

Seleccionar el archivo anterior

Mientras la reproducción está detenida o en pausa, pulse el botón Anterior ( ).

Modo de pantalla completa

Reproducir música MP3

Copiar archivos MP3 a la cámara Para poder reproducir música MP3, es necesario copiar los archivos MP3 a la cámara.

1 Conecte la cámara a su PC.

Encienda la cámara y conéctela a su PC mediante el cable USB. Para obtener más detalles sobre cómo conectar la cámara a su PC, consulte la página 34.

2 Copiar archivos a la cámara.

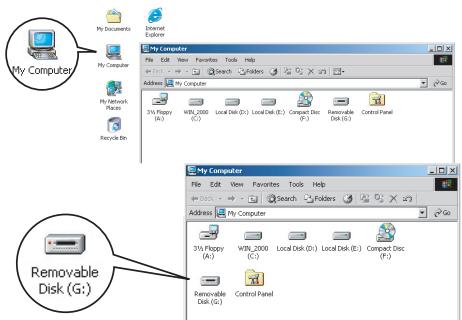

Una vez conectada la cámara a su PC, haga doble clic en Mi PC.

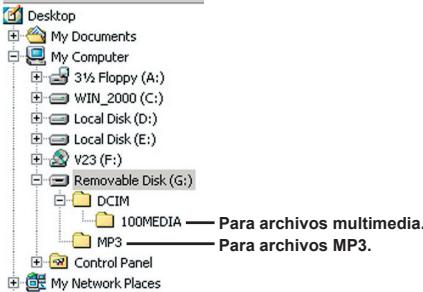

Encontrará una unidad de disco extraíble. Cree una carpeta “MP3” en dicho disco y copie los archivos MP3 en la misma para reproducirlos.

Los archivos MP3 deben colocarse en la carpeta “MP3” para poder reproducirlos.

Para aprovechar al máximo la función de la unidad de disco extraíble, es posible que los usuarios de Windows 98SE tengan que instalar el controlador del accesorio. Consulte la página 32-33 para obtener una información detallada de la instalación

Reproducir música MP3 (continuación)

Reproducir música en modo MP3

1 Presione el botón Modo y utilice los botones de dirección para seleccionar el modo MP3 (

). A continuación, presione el botón Aceptar para entrar.

2 Operaciones en el modo MP3:

Utilice los botones de dirección para subir o bajar. O bien, presione el botón Siguiente ( ) o Anterior( ).

Iniciar la reproducción

Presione los botones Aceptar o Reproducir/Pausa (

Pausar/Reanudar la reproducción

Durante la reproducción o cuando ésta está en pausa, presione los botones Aceptar o Reproducir/Pausa ( ) .

Ajustar el volumen del sonido

Utilice los botones de dirección hacia la izquierda o hacia la derecha.

Detener la reproducción

Durante a reproducción, presione el botón Menú o utilice los botones de dirección para subir o bajar.

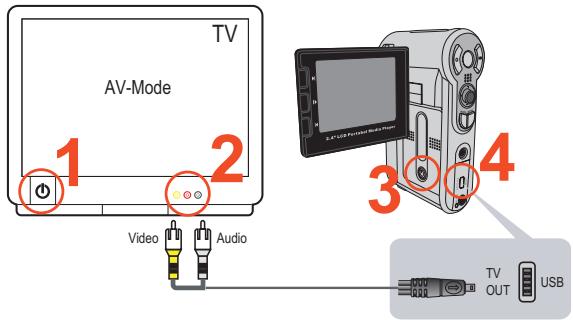

Conectar la cámara a un televisor

Conecte la cámara y el televisor mediante el cable AV adicional para ver imágenes en tiempo real. Puede mostrar los videos, fotografías y grabaciones de audio directamente en el televisor y compartirlos con sus amigos y familiares.

1 Encienda el televisor y seleccione el modo TV a AV. v El sistema de televisión es diferente según el país. Para definir la configuración de la salida de TV, consulte la página 29. Ejemplo:

Taiwán/América: NTSC; Europa/China: PAL)

2 Conecte los terminales de audio y vídeo del cable AV al televisor.

3 Encienda la cámara.

4 Conecte el otro extremo del cable AV a la cámara.

Funcionamiento avanzado

Uso de los menús Los elementos del menú proporcionan varias opciones para ajustar con precisión las funciones de la cámara. La tabla siguiente ofrece detalles acerca de las operaciones de los menús. Cómo...

Presione el botón Menú.

Mover la barra de resalte

Utilice los botones de dirección para subir o bajar.

Entrar en un submenú o confirmar un elemento

Presione el botón Aceptar.

Salir del menú o retroceder al menú de nivel superior

Presione el botón Menú (cuando esté en un submenú).

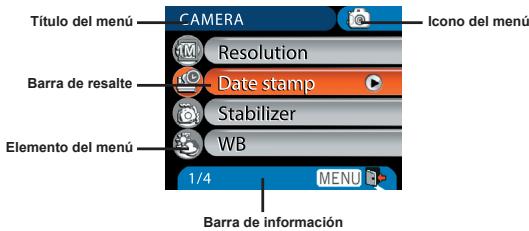

Ilustración de un menú

Barra de información

Elementos de menú en el modo Cámara

Encienda la alimentación → Presione el botón Menú. Elemento

1M Cámara de 6 megapíxeles

3M Cámara de 8 megapíxeles

Establece la resolución en

2048x1536. Establece la resolución de la imagen en 2816x2112. Establece la resolución en 2048x1536. Establece la resolución de la imagen en 2560x1920. Establece la resolución de la imagen en 3264x2448.

Imprime una marca de fecha en cada imagen.

Deshabilita la marca de fecha.

Establece la resolución de la imagen en 1280x960.

Minimiza la borrosidad causada por el temblor de las manos.

Deshabilita el estabilizador.

Elementos de menú en el modo

Cámara (continuación) Elemento

La cámara ajusta automáticamente el balance de blanco.

Esta configuración es adecuada para grabaciones en exteriores en un día soleado.

Esta configuración es adecuada para grabaciones en días nublados o entornos sombríos.

Esta configuración es adecuada para grabaciones en interiores con iluminación fluorescente o entornos con una temperatura de color alta.

Esta configuración es adecuada para grabaciones en interiores con iluminación incandescente o entornos con una temperatura de color baja.

Esta configuración permite agregar marcos personalizados a las fotos.

Puede elegir entre 10 marcos de fotos en el monitor LCD.

La función Marco de foto está deshabilitada.

El histograma de la imagen se muestra en la pantalla.

Deshabilita el histograma.

El flash se dispara automáticamente cuando la iluminación es insuficiente.

El flash se dispara siempre en cada disparo.

Flash deshabilitado.

Elementos de menú en el modo

Cámara (continuación) Elemento

Realiza grabaciones con un color natural.

Realiza grabaciones en un color con tono sepia.

Ajusta manualmente la exposición para obtener un mejor efecto cuando la vista previa de la imagen aparece muy brillante o muy oscura. Un valor positivo indica que la imagen será más brillante que lo habitual, mientras que un valor negativo hará que la imagen aparezca más oscura.

Habilita el temporizador automático.

Una vez activado este temporizador, la cámara comenzará a grabar al cabo de 10 segundos después de presionar el botón Disparador.

Deshabilita el temporizador automático.

Habilita los iconos OSD para que se muestren en la pantalla.

Realiza grabaciones en blanco y negro.

Deshabilita los iconos OSD.

VGA Establece la resolución de vídeo en

VGA (640x480 píxeles).

QVGA Establece la resolución de vídeo en

QVGA (320x240 píxeles).

Elementos de menú en el modo

Cámara (continuación) Elemento

Esta configuración permite combinar dos imágenes tomadas individualmente en una foto.

Deshabilita la función Dos en una.

Esta configuración permite tomar una fotografía con un fondo oscuro. Dado que la velocidad del obturador disminuirá al tomar fotos en un lugar oscuro, es recomendable utilizar un trípode para eliminar la borrosidad causada por el temblor de las manos.

Deshabilita la función Escena nocturna.

Elementos de menú en el modo Reproducción

Encienda la alimentación → Presione el botón Modo → Entre en el modo Reproducción ( ) → Presione el botón Menú. Elemento

Elimina el archivo actual.

Elimina todas las imágenes y todos los archivos de audio y vídeo almacenados en la memoria.

La cámara muestra las imágenes en secuencia.

Solamente se mostrarán las imágenes JPEG y los primeros marcos de los archivos MPEG. Puede presionar el botón Menú para detener la presentación de diapositivas.

Imprime la imagen actual cuando la cámara está conectada a una impresora con funcionalidad

Imprime todas las imágenes cuando la cámara está conectada a una impresora con funcionalidad

* Si no hay archivos en el cámara, se verá ningún elemento.

Antes de utilizar el comando Imprimir del menú, es necesario conectar la cámara a una impresora compatible con PictBridge mediante el cable USB. Consulte la página 31 para obtener más detalles sobre la conexión de una impresora.

Elementos de menú en el modo MP3

Encienda la alimentación → Presione el botón Modo → Entre en el modo MP3 ( ) → Presione el botón Menú. Elemento Eliminar uno Cancelar

Elimina la pista actual. Anula la acción.

Elementos de menú en el modo Voz

Encienda la alimentación → Presione el botón Modo → Entre en ) → Presione el botón Menú. el modo Voz ( Elemento Eliminar uno Cancelar

Elimina la grabación de voz actual. Elimina todas las grabaciones de voz.

Elementos de menú en el modo

Encienda la alimentación → Presione el botón Modo → Entre en el modo Configuración (

) → Presione el botón Menú. Elemento 30

Deshabilita el sonido de un pitido.

Establece la frecuencia de parpadeo en 60 Hz. Para obtener una información sobre la configuración consulte la página 48.

NTSC Establece la compatibilidad del sistema de TV en

NTSC. Esta opción es adecuada para las regiones de América, Taiwán, Japón y Corea.

Habilita el sonido de un pitido.

Establece la frecuencia de parpadeo en 50 Hz. Para obtener una información sobre la configuración consulte la página 48.

PAL Brillo LCD Establece la fecha y hora.

Establece la compatibilidad del sistema de TV en

PAL. Esta opción es adecuada para las regiones de Alemania, Inglaterra, Italia, Países Bajos, China, Japón y Hong Kong.

Habilita la aparición de los iconos OSD en la pantalla.

Deshabilita los iconos OSD.

Establece el brillo de la pantalla LCD. Un valor positivo hace que la pantalla LCD sea más brillante, mientras que un valor negativo oscurece dicha pantalla.

Da formato al medio de almacenamiento. Tenga en cuenta que todos los archivos almacenados en el medio se perderán.

Elementos de menú en el modo

Configuración (continuación) Elemento

Deshabilita la función Apagado automático.

La cámara se apaga automáticamente cuando permanece inactiva durante más de 1 minuto.

La cámara se apaga automáticamente cuando permanece inactiva durante más de 3 minutos.

La cámara se apaga automáticamente cuando permanece inactiva durante más de 5 minutos.

Permite seleccionar el idioma en el que se mostrarán los menús OSD.

Restaura los valores predeterminados de fábrica. Tenga en cuenta que se sobrescribirá la configuración actual.

Modo USB Cuando se conecta a su PC, la cámara muestra un menú que le permite elegir el modo de conexión que desea.

Cuando se conecta a su PC, la cámara entra automáticamente en el modo Cámara (cámara de PC).

Cuando se conecta a su PC, la cámara entra automáticamente en el modo Disco (disco extraíble).

Cuando se conecta a su PC, la cámara entra automáticamente en el modo Impresora.

Habilita la función Iniciar película.

Deshabilita la función Iniciar película.

Elementos de menú en el modo

Configuración (continuación) Para conectar la cámara a una impresora compatible con PictBridge, siga estos pasos: 1) Encienda la cámara.

2) Establezca el modo USB de la cámara en Impresora (página 30).

3) Abra la tapa del conector y enchufe un extremo del cable USB a la cámara.

4) Conecte el otro extremo del cable USB a la impresora.

5) Encienda la impresora.

Copia de archivos a su PC Instalar el controlador en el PC Para asegurarse de que los clips de vídeo grabados con la cámara se vean en su PC es necesario instalar el controlador de la cámara. Para instalar el software:

1 Inserte el CD de controlador.

Encienda el equipo. Coloque el CD de accesorios en la unidad de CD-ROM.

No conecte la cámara a su equipo en este paso.

Cierre todas las aplicaciones abiertas en su PC. Si la pantalla de ejecución automática no aparece por sí misma , haga doble clic en Mi PC y, a continuación en la unidad de CDROM. A continuación, inicie el programa Setup.exe manualmente.

2 Inicie la instalación.

Haga clic en el icono del controlador para iniciar la instalación de éste.

Aviso para los usuarios de Windows 2000:

Durante el proceso de instalación, puede aparecer un mensaje de advertencia relacionado con la firma digital una o dos veces. Haga clic en Sí para continuar con el proceso. El software es totalmente compatible con el sistema operativo Windows 2000.

Instalar el controlador en su PC

3 Instalar el controlador.

El Asistente Install Shield aparecerá e instalará el programa automáticamente.

Haga clic en Siguiente y siga las instrucciones en pantalla para completar la instalación.

4 Instale los códecs.

Tras completar la instalación del controlador, el programa le preguntará si desea instalar los códecs del Reproductor de

Windows Media. Si no está seguro de si ha instalado los códecs en el equipo, haga clic en Sí y siga las instrucciones en pantalla para completar la instalación.

5 Instale Direct X 9.0 o una versión posterior.

Tras completar la instalación de los códecs, se le preguntará si desea instalar Direct X

9.0c o una versión posterior si este programa aún no está instalado en el equipo. Haga clic en Sí para continuar. Para ver los clips de vídeo grabados por la cámara en su PC son necesarios los códecs del Reproductor Windows Media y Direct X 9.0c o una versión posterior.

6 Reinicie el equipo.

Tras completar la instalación, puede ser necesario reiniciar el equipo para que el controlador cobre efecto.

Conectar la cámara a su PC

1 Conectar el cable USB al equipo.

Encienda el equipo y, a continuación, conecte el cable

USB al puerto USB de su PC. Asegúrese de que el cable y el puerto están bien alineados.

2 Encienda la cámara.

3 Conecte el cable USB a la cámara

Conecte el otro extremo del cable USB a la cámara.

La configuración predeterminada se establece en el modo “Disco”. Si desea establecer otro modo como predeterminado, consulte la sección “Modo USB” en la página 30 para obtener más información.

Aviso para los usuarios de Windows 2000/XP/ME:

Si desea desconectar la cámara del equipo, siga estos pasos: 1. Haga doble clic en la bandeja del sistema . 2. Haga clic en (Disco USB) y, a continuación, en Detener. 3. Seleccione la cámara cuando aparezca la pantalla de confirmación y haga clic en Aceptar. 4. Siga las instrucciones que aparezcan en la pantalla para desconectar la cámara del equipo con seguridad.

Copia de archivos a su PC

1 Este paso varía dependiendo del sistema operativo:

Para usuarios de Windows XP:

Tras conectar la cámara al equipo, aparecerá automáticamente un cuadro de diálogo.

Seleccione el elemento Abrir la carpeta para ver los archivos utilizando Internet Explorer y haga clic en Aceptar.

Para usuarios de Windows

Haga doble clic en Mi PC. A continuación, haga doble clic en el icono de la unidad extraíble que acaba de aparecer.

Copia de archivos a su PC (continuación)

2 Haga doble clic en la carpeta DCIM.

3 Haga doble clic en la carpeta 100MEDIA.

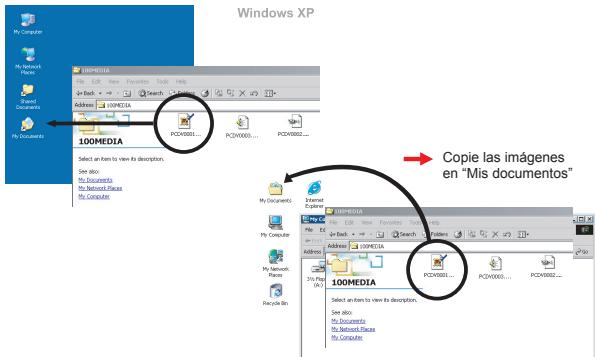

4 Arrastre el archivo de destino a la carpeta Mis documentos o la carpeta de destino.

Copie las imágenes en “Mis documentos”

Ver y reproducir archivos en su PC

1 Haga doble clic en Mis documentos o en cualquier otra carpeta en la que desee guardar los archivos.

2 Haga doble clic en el archivo que desee y el archivo se abrirá en el programa asociado a ese tipo de archivo.

Ubicación de los archivos

Tras conectar la cámara al equipo, aparecerá una unidad extraíble en su PC. La unidad extraíble representa la unidad de almacenamiento de la cámara. En el disco podrá encontrar todas las grabaciones. Consulte la figura que aparece a continuación para ver dónde se almacenan los archivos.

Para archivos multimedia.

Utilizar la cámara de PC Instalar el software

El software de la cámara de PC se incluye en el controlador de la cámara y, por lo tanto, debe instalar este controlador antes de utilizar la función de cámara de PC. Si aún no ha instalado el controlador, consulte la página 32 para obtener detalles sobre la instalación.

Iniciar la aplicación

1 Encienda la cámara y conéctela a su PC.

Encienda la cámara y conéctela a su PC mediante el cable USB. Consulte la página 34 para obtener más detalles.

2 Cambie al modo Cámara.

Presione el botón Menú para hacer aparecer el menú de opciones.

Utilice los botones de dirección para seleccionar el elemento Cámara que desee y presione el botón Aceptar para confirmar la selección. La configuración predeterminada se establece en el modo “Disco”. Si desea establecer otros modos, consulte la sección “Modo USB” en la página 30 para obtener más información. Si desea utilizar la función de videoconferencia, debe instalar programas dedicados a ello, como por ejemplo, NetMeeting.

Iniciar la aplicación (continuación)

Aviso para los usuarios de Windows ME: Cuando aparezca la pantalla correspondiente, seleccione Buscar automáticamente el controlador y haga clic en Siguiente para continuar.

Aviso para los usuarios de Windows 98SE:

1. Haga clic en Siguiente cuando aparezca la pantalla siguiente.

2. Cuando aparezca la pantalla siguiente, seleccione Buscar el mejor controlador para su dispositivo y haga clic en Siguiente para continuar.

3. Durante la instalación, algunos usuarios tendrán que insertar un CD de Windows 98SE en la unidad de CD-ROM para copiar los archivos necesarios.

4. Siga las instrucciones que aparezcan en la pantalla para completar la instalación. Aviso para los usuarios de Windows 2000: Cuando utilice la función de Cámara de PC por primera vez, el mensaje de advertencia relacionado con la firma digital puede aparecer una o dos veces. Haga clic en Sí para continuar con la instalación. La cámara es totalmente compatible con el sistema operativo Windows 2000.

Iniciar la aplicación (continuación)

3 Iniciar el programa de cámara de PC.

Haga doble clic en el icono (

) del escritorio para iniciar el programa. Tras iniciar el programa, podrá comenzar a utilizar la función de cámara de PC.

Si no puede encontrar el acceso directo al programa en el escritorio, puede iniciar el programa en el menú Programas.

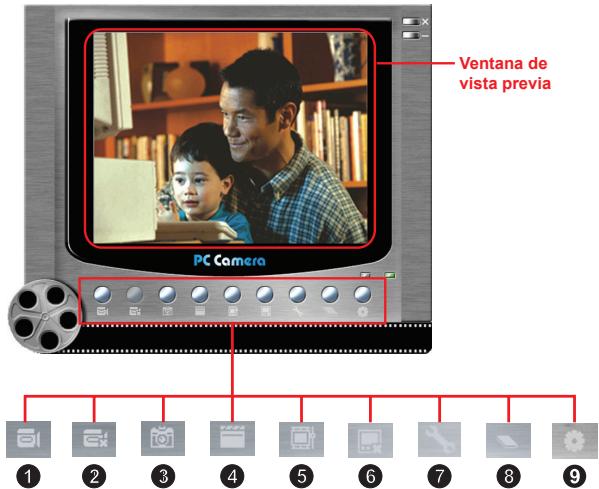

Utilizar la cámara de PC Ventana de vista previa

Iniciar la grabación de un clip de vídeo

Iniciar/Detener la ventana de vista previa

Detener la grabación

Seleccionar fuente de vídeo

* Submenú disponible.

Para ver las imágenes capturadas por la cámara de PC, haga clic en para abrir el álbum de fotos. O bien, como alternativa, vaya a la carpeta “Work Temp” para encontrar los archivos.

Utilizar la cámara de PC (continuación)

Grabar una película AVI 1. Haga clic en el icono . 2. Pulse para especificar la ruta y el nombre del archivo AVI. 3. Defina la tasa de fotogramas y el tiempo de grabación dependiendo de sus necesidades. 4. Presione el botón Iniciar grabación para iniciar la grabación. 5. Para detener la grabación, . haga clic en el icono

Capturar una instantánea

Haga clic en el icono

para capturar una instantánea.

Configurar las opciones de formato

Espacio de color: Seleccione una de las funciones siguientes dependiendo de sus necesidades. - RGB 24: este elemento ofrece la mejor calidad. - MJPG: este elemento indica que la película AVI se comprimirá más para aprovechar la ventaja de una mayor velocidad de procesamiento. Tamaño de salida: Defina el tamaño de salida para cambiar el tamaño de la ventana de vista previa. El tamaño predeterminado es 320x240. Seleccione un número mayor de píxeles cuando necesite una ventana de vista previa mayor.

Utilizar la cámara de PC (continuación)

Configurar las opciones de fuente Control del dispositivo: - Brillo: puede activar el elemento “Automático” si desea que sea el programa el que ajuste el brillo de la imagen o desactivar o desactivar dicho elemento y desplazar la barra para ajustar el brillo de la imagen manualmente. - Calidad: si el ancho de banda de la red está ocupado cuando utilice la cámara de PC, desplace la barra hacia “Vídeo más rápido” para evitar este problema.

Configurar las opciones de parpadeo

Si lleva la cámara a un país distinto y ve que la pantalla del PC parpadea al utilizar la función de cámara de PC, seleccione el elemento Cancelar parpadeo para evitar que aparezcan ruidos en la pantalla. O bien, puede consultar la tabla Configuración del parpadeo en la página 48 para seleccionar un valor de parpadeo adecuado según el país en el que se encuentre.

Apéndice A Solución de problemas

Al utilizar la cámara: Problema

La cámara no se enciende con normalidad.

La cámara está encendida pero el monitor LCD no muestra nada.

No se puede hacer fotografías ni grabar vídeos al presionar el botón Disparador o Grabar.

El monitor LCD muestra el mensaje “ERROR DE MEMORIA” o “ERROR DE TARJETA”. O bien, la cámara no puede leer la tarjeta de memoria.

La batería no tiene carga.

Reemplazar la batería.

La batería está instalada de forma incorrecta.

Vuelva a instalar la batería.

Si la cámara permanece inactiva durante más de un minuto, el monitor

LCD se apagará automáticamente para ahorrar energía.

Presione cualquier botón excepto el botón de encendido para reactivar la pantalla.

Libere espacio de la tarjeta

SD/MMC o la memoria interna.

La cámara está recargando el flash.

Espere hasta que se haya cargado el flash.

Se está utilizando una tarjeta SD “protegida”.

Desproteja la tarjeta SD para poder escribir en ella.

El formato de la tarjeta de memoria no es compatible con la cámara.

Utilice la función “Formatear” de la cámara para dar formato a la tarjeta.

La tarjeta de memoria está dañada.

Reemplace la tarjeta por una nueva.

Apéndice A Al utilizar la cámara:

No he eliminado las imágenes ni vídeos pero no los puedo encontrar en la tarjeta de memoria.

Las grabaciones perdidas se guardan en la memoria interna.

Esto ocurre cuando inserta una tarjeta de memoria tras hacer algunas fotografías o grabar algunos vídeos.

Puede obtener acceso a estos archivos cuando retire la tarjeta de memoria.

No se puede utilizar el flash.

Si el icono de la batería indica que la carga de la misma es baja, el flash puede estar deshabilitado por no disponer de voltaje suficiente.

Reemplace la batería.

La cámara no responde a ninguna acción durante su funcionamiento.

La cámara detectó un error de software.

Extraiga la batería y vuelva a colocarla en su compartimento. A continuación, encienda la cámara.

Las imágenes grabadas aparecen borrosas.

El enfoque no está configurado correctamente.

Ajuste el enfoque a la posición adecuada.

Las imágenes o vídeos grabados aparecen demasiado oscuros.

El entorno de fotografía o grabación no dispone de la iluminación adecuada.

Utilice el flash para hacer las fotografías. Añada luces adicionales al grabar vídeos.

Al ver las imágenes en el monitor LCD o el equipo aparece ruido.

La configuración de parpadeo puede no coincidir con la norma del país en el que se encuentre.

Ajuste la configuración de parpadeo. Para obtener más información, consulte la tabla

“Configuración de parpadeo” de la página 48.

Apéndice A Al conectar la cámara a un PC o TV:

No se ha instalado en el equipo el controlador o el software.

Instale Direct X 9.0c o una versión posterior y los Códecs del reproductor multimedia de

Windows para solucionar el problema. Consulte la página 32 para obtener detalles acerca de la instalación del software, o visite la página Web http://www. microsoft. com para descargar los archivos necesarios.

La instalación se ha terminado de forma anormal.

Desinstale el controlador y demás programas relacionados. Siga las instrucciones de instalación del manual para volver a instalarlo.

Se ha conectado la cámara al PC mediante el cable USB antes de instalar el controlador.

Instale el controlador antes de conectar el cable USB.

La pantalla del televisor no muestra nada tras conectar la cámara al mismo.

La cámara no está bien conectada al televisor.

Vuelva a conectar la cámara al televisor correctamente.

Ha ocurrido un conflicto con otra cámara o dispositivo de captura instalado.

El dispositivo no es compatible con la cámara.

Si dispone de cualquier otra cámara o dispositivo de captura instalado en el equipo, desinstale completamente la cámara y el controlador del equipo para evitar el conflicto.

Al mantener una videoconferencia, aparece ruido en la pantalla del ordenador.

La configuración de parpadeo puede no coincidir con la norma del país en el que se encuentre.

Ajuste la configuración de parpadeo. Para obtener más información, consulte la tabla

“Configuración de parpadeo” de la página 48.

No puedo ver los vídeos en mi PC.

No se pudo instalar el controlador.

Apéndice A Configuración de parpadeo

Nota: la configuración de parpadeo se basa en la norma de frecuencia de la fuente de alimentación eléctrica local.

Mensajes del sistema

La cámara está grabando un archivo.

Desbloquee la tarjeta SD Si inserta una tarjeta SD y está “protegida”, aparecerá este mensaje cuando la cámara intente escribir datos en la cámara.

Cuando la cámara se encuentre en el modo Reproducción sin que haya ningún archivo para reproducir, aparecerá este mensaje.

La carga de las baterías está baja. Debe reemplazarla por una nueva inmediatamente.

La memoria de almacenamiento está llena y no se pueden guardar más archivos. Cambie la tarjeta SD/MMC o elimine algunos archivos para liberar espacio de memoria.

La tarjeta insertada no es compatible con la cámara. Cambie la tarjeta o intente formatearla.

La cámara no puede acceder a los datos de la memoria interna.

Formatee el medio para solucionar este problema.

El flash se está cargando.

Error de formato de archivos

El archivo que se está reproduciendo no es compatible con la cámara.

La cámara está borrando un archivo.

La cámara está formateando el medio de almacenamiento.

La cámara está realizando una configuración.

Apéndice A Capacidad de almacenamiento

Memoria Flash (16 MB de almacenamiento)

Cámara de 8 megapíxeles

Memoria Flash (16 MB de almacenamiento)

Nota: el valor actual de la capacidad puede variar (hasta ± 30%) dependiendo de la saturación de color y la complejidad de lo que desea fotografiar o grabar y el entorno.

Apéndice A Indicador de carga de la batería

Batería totalmente cargada

Batería con bastante carga

Batería con carga baja

* Si el indicador se muestra en color rojo, el flash está deshabilitado.

Nota: para evitar quedarse sin energía en la cámara, se recomienda reemplazar la batería cuando el icono indique que la carga es baja.

Tiempo de grabación (minutos)

*resolución establecida en VGA (640x480 píxeles)

*disparo cada 30 segundos

**flash activado ***resolución establecida en 2816x2112 píxeles

Nota: Esta tabla solamente debe utilizarse como referencia. La vida real de la batería depende de del tipo de ésta y del nivel de recarga.

Apéndice B Instrucciones para la aplicación ArcSoft

MediaConverter™ Introducción

ArcSoft MediaConverter es un versátil convertidor de archivos multimedia multifunción. Esta utilidad convierte rápidamente y sin esfuerzo archivos de fotografía, vídeo y música en los formatos optimizados para poderlos utilizar en un dispositivo portátil. Pueden convertir cuantos archivos desee (de diferentes tipos) al mismo tiempo.

¡Es muy sencillo! Solamente tiene que realizar tres pasos. (Consulte la página 54 para obtener más información.)

Requisitos del sistema

Para instalar y ejecutar la aplicación MediaConverter, el sistema debe cumplir los siguientes requisitos mínimos: Microsoft Windows 98 SE/ME/2000/XP (Home o Professional) 50 MB de espacio disponible en disco duro 256 MB de memoria RAM DirectX 9 (se recomienda DirectX 9c) Reproductor de Windows Media 9.0 de Microsoft (para convertir archivos WMA y WMV) Microsoft Windows 98 SE/ME/2000/XP (Home o Professional) Apple QuickTime 6.5 (para convertir archivos MOV)

Apéndice B Formatos de archivo compatibles

Vídeo Los archivos de vídeo se convierten y copian en la ubicación seleccionada como archivos AVI codificados en MPEG-4, archivos WMV o archivos ASF codificados en MPEG-4 (formato predeterminado). Tipos de archivo que se pueden convertir: - AVI (formato de Vídeo 1 de Microsoft, Cinepak, Intel Indeo, no comprimido, etc.) - MPEG-1 en MPEG, MPG, MPE - DAT (VCD MPEG1) - MPEG-4 en formato AVI - MPEG-4 en ASF - WMV - QuickTime MOV Se necesita QuickTime 6.5 y el Reproductor de Windows Media 9.0 (o posterior) para convertir archivos QuickTime MOV y WMV, respectivamente. Tipos de archivo que se pueden exportar - AVI (MPEG-4 SP) - WMV - ASF(MPEG-4 SP)

Apéndice B Convertir archivos

Apéndice B Paso 1. seleccionar el medio

Agregar archivos para convertir

1 Haga clic en el botón “Seleccionar medio”. 2 Aparecerá la ventana “Abrir”. Desplácese a la carpeta que contiene los archivos que desea convertir. a. Utilice la lista desplegable “Archivos de tipo” para filtrar los tipos de archivo que desea mostrar. b. Realice una vista previa de los archivos resaltados para asegurarse de que son los que desea. Active la casilla de verificación “Reproducción automática” para iniciar la reproducción automáticamente después de hacer clic en un archivo. 3 Repita los pasos 1 y 2 anteriores hasta que haya agregado todos los archivos que le interesan. Además de utiliza el método anterior, también puede arrastrar y color archivos directamente en la lista de archivos de la ventana del programa.

Para eliminar un archivo de la lista, resáltelo y haga clic en el icono “X”.

Apéndice B Paso 2: seleccionar el destino

Haga clic en el botón “Seleccionar destino” para seleccionar la ubicación en la que desea guardar los archivos convertidos. La ubicación de almacenamiento predeterminada es “C:\Documents and Settings\[current user]\Mis documentss”. Sin embargo, los más probable es que desee guardar los archivos en un dispositivo portátil. En este caso, asegúrese de que el dispositivo está conectado y, a continuación, haga clic en “Seleccionar destino” y elija el dispositivo.

Puede obtener acceso a distintas configuraciones del programa haciendo clic en el botón “Configuraciones”. Cada sección permite seleccionar una o dos configuraciones: “Optimizar para el dispositivo seleccionado” y “Utilizar la configuración de conversión personalizada”.

Apéndice B Optimizar para el dispositivo seleccionado

Esta es la configuración predeterminada. El programa establecerá automáticamente los parámetros de conversión conforme al dispositivo seleccionado. Utilizar la configuración de conversión personalizada Si decide utilizar esta opción, puede establecer varios parámetros de conversión manualmente.

Configuración del vídeo

Cuando convierta un archivo de vídeo, puede establecer diferentes parámetros: - Resolución: las opciones disponibles son QVGA (320 x 240) [opción predeterminada] y VGA (640 x 480) - Formato de archivo: archivos AVI o ASF codificados en MPEG-4 - Tasa de bits de vídeo: las opciones disponibles son 500 KB, 1,0 MB, 1,5 MB, 2,0 MB [opción predeterminada], 2,5 MB y 3,0 MB - Tasa de bits de audio: las opciones disponibles son 96 KB, 128 KB [opción predeterminada] y 192 KB) - Fotogramas por segundo: las opciones disponibles con [en fps] 15,00, 20,00, 24,00, 25,00 [opción predeterminada] y 29,97) Al seleccionar “Optimizar para el dispositivo seleccionado” se utilizarán los valores predeterminados mencionados anteriormente donde proceda. Después de ver o modificar las distintas configuraciones, seleccione “Guardar” o “Cancelar” para volver a la pantalla principal. Haga clic en “Guardar” se desea conservar los cambios realizados. En caso contrario, haga clic en “Cancelar”.

Apéndice B Paso 3: realizar la conversión

Cuando esté preparado, seleccione (resalte) los archivos que desee convertir en la lista y, a continuación, haga clic en el botón “Convertir”.

Aparecerá una barra de progreso mostrando el estado actual. Pueden aparecer varios mensajes solicitándole confirmación. Cuando todos los archivos se hayan convertido y guardado en la ubicación seleccionada, aparecerá mensaje informándole de tal hecho.

Reproducir los archivos ASF convertidos en la cámara

Para reproducir los clips de vídeo o las películas (solamente MPEG-4 en formato ASF) convertidos por ArcSoft MediaConverter en la cámara digital MPEG-4, siga los pasos que se indican a continuación.

Inserte una tarjeta SD/MMC en la ranura de tarjetas de la cámara y conecte ésta a su PC mediante el cable USB. Puede seguir las instrucciones de la sección “Conectar la cámara a su PC” de la página 34 para obtener más información.

Guarde los archivos ASF convertidos por MediaConverter en su PC en la cámara. 1 Copie los archivos ASF convertidos. 2 Abra el Explorador de Windows y localice la unidad “Disco extraíble” en Mi PC. 3 Haga doble clic en el icono de la unidad Disco extraíble . 4 Haga doble clic en la carpeta DCIM. 5 Haga doble clic en la carpeta 100MEDIA. 6 Pegue los archivos en la carpeta de archivos 100MEDIA. 7 Cambie los nombres de los archivos a CLIP****.ASF. **** representa cualquier número de 4 dígitos comprendido entre 0001 y 9999.

El nombre de los archivos debe seguir la nomenclatura de nombres de la cámara, de forma que ésta pueda identificar los archivos almacenados en la carpeta 100MEDIA.

Ahora puede utilizar el modo Reproducción ( ) para disfrutar de los clips de vídeo o las películas en el monitor LCD grande!

La aplicación ArcSoft MediaConverter de este paquete es una versión personalizada de la cámara digital. Puede visitar el sitio Web http:\\ www.arcsoft.com para obtener más información

Apéndice C Especificaciones

Imagen estática: 3 M, 5

M, 8 M Película: 640x480 (VGA)320x240 (QVGA)

Imagen estática: 1 M, 3

M, 6 M Película: 640x480 (VGA)320x240 (QVGA)

Objetivo con zoom digital 4X,

Objetivo con zoom digital

Tasa de fotogramas de vídeo

640x480, hasta 30 fps;

320x240, hasta 30 fps

Memoria flash de 32 MB (16 MB para almacenamiento)

Pantalla LCD LCD TFT de 2,4”

Salida de TV Compatibilidad con los sistemas NTSC / PAL Entrada de AV Sí

Sí (tanto en el modo de imagen estática como en el modo de vídeo)

Admite impresora compatible con PictBridge

Batería recargable de ion-litio 8210 (3,7 V 850 mAh)

Nota: Las especificaciones están sujetas a cambios sin previo aviso.

Apéndice D Requisitos del sistema

Sistema operativo: Windows 98SE/ME/2000/XP Procesador: Pentium III o superior Memoria RAM del sistema: 128 MB como mínimo Tarjeta gráfica: 64 MB, color verdadero de 24 bits Velocidad del CD-ROM: 4x como mínimo Software: Direct X 9.0c o una versión posterior y los códecs del Reproductor de Windows Media Otros: conector USB

Altifalante Flash LED indicador frontal

Conector de entrada AV Temporizador

Captura de imagens fixas

Seleccionar o ficheiro anterior

Desactiva o estabilizador.

O flash está desactivado.

Desactiva o temporizador.

6 Reinicie o computador.

As imagens gravadas parecem demasiado desfocadas.

) para desfrutar dos clips

Ecrã LCD LCD TFT de 2,4”

Saída de TV Sistema suportado: NTSC/PAL ENTRADA AV Sim

Sim (tanto no modo de fotografia como no modo de vídeo)
