Produkttyp	Självgående gräsklippare
Märke	Güde
Modell	508 A Big Wheeler
Motor	4-takts bensinmotor
Cylindervolym	150 cm³
Effekt	3,0 kW
Klippbredd	51 cm
Klipphöjd	25-75 mm, centralt justerbar
Gräspåse	70 liter
Hjul	Breda hjul (Big Wheeler)
Vikt	35 kg
Mått (L x B x H)	850 x 580 x 450 mm
Bränsle	Blyfri bensin
Tankvolym	1,0 liter
Klippsystem	Roterande kniv
Mulchingfunktion	Ja, med stoppkontakt
Styret	Vikbart för förvaring
Säkerhet	Automatiskt motorstopp, säkerhetsbroms
Underhåll	Rengöring efter användning, regelbundet oljebyte
Reservdelar tillgängliga	Kniv, tändstift, luftfilter, kablar
Garanti	2 år

Vanliga frågor - 508 A Big Wheeler GUDE

Hur startar man gräsklipparen Güde 508 A Big Wheeler?

Se till att tanken innehåller blyfri bensin och att motorn är fylld med olja. Öppna bensinkranen, sätt på choke om motorn är kall, dra sedan snabbt i starthandtaget.

Hur justerar man klipphöjden?

Använd den centrala justerspaken på chassit. Vrid den för att välja önskad höjd mellan 25 och 75 mm.

Vad gör man om gräsklipparen inte startar?

Kontrollera bensin, olja, tändstift och luftfilter. Se till att säkerhetsbalken är intryckt. Om problemet kvarstår, kontakta en professionell.

Hur underhåller man kniven?

Efter varje användning, kontrollera att kniven inte är skadad. För slipning eller byte, koppla bort tändstiftet och blockera kniven. Använd en nyckel för att demontera den.

Vilken typ av motorolja ska man använda?

Använd en 4-takts motorolja av kvalitet SAE 30 eller 10W-30. Kontrollera nivån före varje användning.

Hur rengör man gräsklipparen efter användning?

Ta bort gräs från hölje och hjul med en måttlig vattenstråle. Använd inte högtryckstvätt. Torka noggrant innan förvaring.

Gräspåsen fylls snabbt, vad gör man?

Kontrollera att påsen är korrekt fastspänd och att utkastet inte är blockerat. Om gräset är fuktigt, klipp högre eller töm påsen oftare.

Hur använder man mulchingfunktionen?

Sätt stoppkontakten i den bakre utkastet. Mulchingklippning finfördelar gräset och lägger tillbaka det på gräsmattan som naturligt gödsel.

Var hittar man reservdelar till Güde 508 A?

Knivar, tändstift, filter och kablar finns hos auktoriserade Güde-återförsäljare eller online. Använd modellens exakta referens.

Vilka säkerhetsåtgärder bör iakttas?

Bär slutna skor och skyddsglasögon. Klipp aldrig på en alltför brant sluttning. Håll händer och fötter borta från kniven. Stanna motorn före allt underhåll.

BRUKSANVISNING 508 A Big Wheeler GUDE

1. Klippning (uden opsamlingskurv)

Montering av hjulene (bilde 5 / pos. a - f)

Monter hjulene til gressklipperen slik som det ses på bildene 5 a - f.

Vær oppmerksom på den riktige rekkefølgen av den tilsvarende avstandsskiven på begge sider. (bilde 5 / pos. d)

SE	Innan du startar maskinen var god och läs denna bruksanvisningen noggrant.
A.V. 2Nya upplagor, även enstaka delar av texter kräver godkännande. Tekniska ändringar förbehålles.
SE	Har du tekniska frågor? Reklamation? Behöver du reservdelar eller bruksanvisning?På våra webbsidor www.guede.com i delen Service hjälper vi dig snabbt och utan onödig byråkrati. Var god och hjälp oss att vi kan hjälpa dig. För identifikation av din maskin i fall av en reklamation, behöver vi serienummer, produktnummer och tillverkningsår. Alla dessa uppgifter finns på typbrickan. För att ha dessa uppgifter alltid till hands, var god och skriv de hit:Serienummer____Produktnummer:____Tillverkningsår
	Tel.: [phone] / 700-360	Fax: [phone]	E-Mail: [e-mail]

Beteckning:

Produktsäkerhet, förbud:

Produkten motsvarar tillhörande EG-normer	Förbud allmänt (i samband med en annan piktogram)

Förbud, varning:

Håll på säkert avstånd från antändningskällor	Varning / Observera

Varning:

Varning mot farlig elektrisk spänning		Fara av kastade föremål vid löpande motor

Varning:

Håll säkert avstånd Fara av		heta ytor

Varning:

Fara av inandning av hälsohotande ångor		Fara av roterande skärverktyg
Akta dig för vassa knivar		Före underhåll koppla maskinen ur spänningskälla

Påbud:

Använd hörselskydd	Före användningen läs bruksanvisning

Miljöskydd:

Lämna avfall inte i miljön men avlägsna det ordentligt.			Förpackningsmaterial av kartong kan lämnas för återvinning i återvinningscentraler avsedda till detta ändamal.

	[W00H]			[2427]
P Elektriska och elektroniska maskiner som är felaktiga eller som ska slängas måste lämnas på avsedda återvinningscentraler.				Der Grüne Punkt –Duales System Deutschland AG

Förpackning:

	[wzkz]
Skydda mot fukt	Förpackningen måste vara uppåtvänd

Tekniska uppgifter till gräsklipparen BIG WHEELER 508 A #94147:

Bensin. motor / effekt: 2,7 kW max. vid 3600 min

Motorvarvtal: 2850/mir

Nivå av akustisk effekt: 83,5 dB(A)

Garanterad nivå av akust. 98 dB (A)

tryck:

Skärbredd: 508 mm

Höjdinställning: central, 6 grader (25-75mm)

Lyftvolym: 140 cm

Storkel av hjul: framme 200 mm; bak 300 mm

Samlingskorgens volym: 60 l

Vibrationer: 6,90 m/s² (EN 1033)

Körhastighet: max. 3,6 km/h

Vikt: 34 kg

Maskin

Gräsklippare Big Wheeler 508 A

Kvalitets gräsklippare med bakhjulsdrift med permanent, stark fyrtaktsmotor OHV som motsvarar de nyaste föreskrifter för avgaser, lämpar sig mycket bra för ytor som inte är större än ca 2.200 m². Skåp för gräsklipparen av kvalitetsstälplåt med pulvermålning, mycket bra kapacitet av gräskorgen. Hjul med dubbel insättning i kullager bak 300mm, framme 200mm. Professionell höjdinställning i 6 grader, robust lättlöpande lina, startanordning av stål.

Utrustning:

Funktion 3 i 1: klippning, samling, uppluckring

Kvalitets gräskorg, vältbart körhandtag med ytskikt av textil, exakt drivväxelmekanism av metall.

Leveransomfattning

1. Utskjutbart handtag
2. Gasspak och spak till startare
3. Snabbfästningsspak
4. Luftfilter
5. Antändningsstift
6. Avgas/ljuddämpare
7. Strupe för oljepåfyllning
8. Spak för höjdinställning
9. Uppsamlingskorg
10. Reversstartare
11. Typbricka

12. Spak till drivning

13. Driftsspak (spak för självverkande stopp)

EG-försäkran om

överensstämmelse

Härmed försäkrar vi, Güde GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Germany att konception och konstruktion av nedan angivna maskiner och utföranden som vi sätter i omlopp motsvarar tillhörande säkerhetsgrundkrav och hygleniska grundkrav från EG direktiven.

I fall av en ändring på maskiner som inte konsulterades med oss, förlorar denna försäkran sin giltighet.

Maskinbeteckning: BIG WHEELER 508 A produktnummer: 94147

Datum/tillverkarens underskrift: 20.6.2008

Uppgifter om den signerade:

herr Arnold, ordförande

Tillhörande EG-direktiven:

98/37/EG, 2000/14/EG_2005/88/EG 97/68/EG_2002/88/EG, 2004/108/EG

Type Approval no.:

eIRL*97/68SA*2004/26*0095*00

Använda harmoniserade normer:

EN 836:1997+A1:1997+A2:2001+A3:2004+AC:2006 EN 14982:1998

Certifieringsmyndighet:

TUV Rheinland Product Safety GmbH, Am Grauen Stein, D-51105 Köln

Referensnummer:

15023640 001

Garanti

Garantianspråk enligt bifogat garantikort.

Allmänna säkerhetsanvisningar

Upplysning

VIKTIGT Gräsklippare kan amputera fingrar på dina händer eller fötter och kasta olika föremål. Om nedan angivna säkerhetsföreskrifter inte följs kan det leda till alvarliga olyckor.

⚠️ VARNING: För att förhindra oavsiktlig start av maskinen vid justering, transport eller underhåll, koppla alltid kabel till antändningsstift ur.

⚠️ VARNING: Avgaser och deras enstaka komponenter innehåller resp. emiterar kancerframkallande kemikalier, de kan skada fostret eller framkalla graviditetsproblem.

WARNING: Dämpare och andra delar av motor kan under drift av maskinen bli mycket heta och efter avstängning av motor är de fortfarande heta. Vidrör inte dessa delar för att förhindra brännskador.

I. ALLMÄNNA DRIFSTFÖRESKRIFTER OCH SÄKERHETSFÖRESKRIFTER

- Läs denna bruksanvisningen noggrant. Bekanta dig noggrant med maskinens användningselement och med rätt användning av den.

- Håll dina händer och fötter på säkert avständ från roterande delar. Håll säkert avständ från maskinens avgas Upplysning: vidrör inte roterande delar av maskinen

- Maskinen borde drivas endast av ansvariga personer, som har bekantad sig med bruksanvisningen.

- Kontrollera terräng där du ska använda maskinen noggrant. Avlägsna alla föremal som skulle kunna bli kastade under arbetet.

- Använd aldrig klipparen i fall att det befinner sig personer (framför allt barn) eller djur i närheten.

- Vid klippning använd fasta skor och långa byxor. Klipp aldrig barfot eller i öppna sandaler.

- Om det inte är trängande nödvändigt undvik rörelse med klipparen bakåt. Om du går bakåt, titta bakåt och under dina fötter.

- Använd aldrig klipparen med skadade eller saknande skyddsanordningar, t.ex. utkastningsklaffen eller samlingskorg

- Använd endast tillbehör tillåtna från tillverkare.

- Om du går över väggar eller gator, stäng av kniven.

• Stäng av motor och lossa tändstift,
• före lossning av blockerade delar eller rengöring av förstoppad utkastningskanalen
• före kontroll, rengöring eller olika arbeten på klipparen
  o efter fastnande av främmande kropp i klipparen. Kontrollera om klippare inte är skadad, åtgärda eventuella skador före nästa driftstart.
• om klipparen vibrerar ovanligt kraftigt (kontrollera omedelbart)

- Innan du tar bort samlingskorg stäng av motor och vänta tills kniven stannar helt.

- Klipp endast vid dagsljus eller vid tillfredställande konstbelysning.

- Använd inte maskinen om du är påverkad av alkohol eller droger.

- Driv maskinen aldrig i våt gräs. Kontrollera var du ställer dina fötter och håll fast styrhandtaget. För maskinen långsamt, gå.

• Före start av motor lossa koppling för drift av hjul.

- Bytt felaktiga dämpare.

- Under arbete med maskinen använd alltid skyddsglasögon.

- Avlägsna olika hinder, t.ex. stenar och grenar.

- Kontrollera om terrängen inte är ojämn, i högt gräs kan det finnas hinder.

- Klipp inte i närheten av diken och lutningar. Du skulle kunna tappa stabilitet och och balans.

- Använd inte maskinen i mycket brant terräng.

- Var medveten om att idkare resp. användare av maskinen ansvarar för olyckor eller faror för andra personer samt för deras fast egendom.

- Var aktsam och stäng av klipparen i fall att det befinner sig barn i närheten.

- På lutningen klipp enligt höjdlinje, aldrig i riktningen upp eller ner.

- Låt aldrig barn eller andra personer som inte är bekantade med bruksanvisningen att använda denna maskin. Användarens ålder kan vara begränsad av lokala bestämmelser.

- WARNING: Bensin är mycket brännbar.

• Förvara bensin endast i behållare avsedda till detta ändamal.
• Fyll på bränsle endast utomhus, rök inte under bränslepåfyllningen.
  o Fyll på bensin före start av motor. Öppna aldrig tanklock och fyll inte på bensin i fall att motor är het eller löpande.
• Om det händer att du spiller bensin försök absolut inte att starta. Flytta maskinen någon annanstans och förhindra uppkomst av en antändningskälla i omgivningen av den spillda bensinen.
• Ordna säker avstängning av bensintanken.

- Före användning av klippare kontrollera alltid om kniven, skruvar och klippanordning inte är skadade eller

slitna. Skadade och slitna knivar och skruvar bytt alltid i hela sättet för att undvika obalans på maskinen. Utför inga ändringar på skyddsanordningar. Kontrollera regelbundet deras rätt funktion.

• Hål maskinen i renhet, utan rester av gräs, löv eller andra föroreningar. Avlägsna alltid spilld olja eller bensin. Låt motor att kallna före förvarning av klipparen i stängda utrymmen.
• Var extra försiktig när du byter riktning på lutningen.
• Inställ aldrig hjulhöjd när motor är löpande.
• Anordningen för samling av gräs kan på grund av slitage eller skador förlora sin funktion och det kan hända att föremål kastas. Kontrollera regelbundet delar av klipparen och bytt de vid behov mot reservdelar rekommenderade av tillverkare.
• Kniv på klipparen är mycket vass. Olycksfara! Var extra försiktig vid underhåll av kniven, använd skyddshandskar eller täck eggen.
• Ändra inte grundinställning av motor och undvik överlastning av den.
• Var extra försiktiga när du vänder klipparen, eller när du drar den i riktningen mot din kropp.
• I fall att det är nödvändigt att luta eller lyfta klipparen för att köra över en annan yta än gros eller on du kör klipparen till en klippt yta resp. från den, stäng av kniven.
• Före start av motor lossa alla kniv- och driftskopplingar.
• Starta motor enligt bruksanvisningen och se till att dina fötter är på säkert avständ från kniven.
• Luta inte klipparen när du startar den, undantagen är de fallen när det är nödvändigt. I ett sådant fall luta inte klipparen mer än som är nödvändigt och lyfta alltid bara den delen som är längre bort från din kropp.
• Starta inte motor om du står framför utkasten.
• Lyfta eller flytta aldrig klipparen med en löpande motor.
• Vid avstängning, sänk bromsinställningen. I fall att motor är utrustad med en avstängningsventil, stäng bensintillförsel efter klippningen.
• I fall att du använder en extra dragsäte kör långsamt.

MONTERING / FÖRBEREDNING

All monterings- och underhållsarbeten skall alltid utföres endast när motorn är avslagen!

Före montering av din nya klippare eller start av den, läs hela bruksanvisning.

VIKTIGT Klippare levereras utan olja och utan bensin.

TA KLIPPAREN UR FÖRPACKNINGEN

Ta klipparen ur kartongen och kontrollera om det inte finns några lösa delar kvar i förpackningen.

Montering av hjul (bild. 5 a-f)

Montera hjul till klipparen enligt bilder 5 a-f.

Se till rätt ordning av distansskiva på båda sidor (bild 5d)

Se till att stjärnskruvar är tillräckligt fastspända (självsäkrings.

Montering av samlingssäck (bild 2) (bild 3) (bild 4)

1. Ta samlingssäck, tillhörande ram och plastinlägg ur förpackningen. (bild 2)
2. Lägg ramen i samlingssäcken och se till att kopplingen på ramen är utanför samlingssäcken. (bild 3)
3. Nu fixera samlingssäcken på ramen. (bild 4)

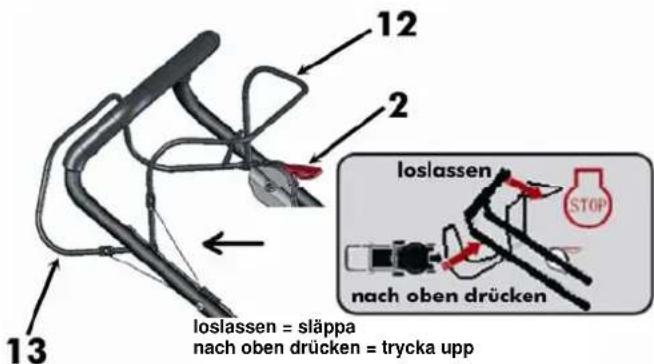

MONTERA - handtagen

VIKTIGT Montera loss handtagen mycket försiktigt för att förebygga klämning av kablar eller skador på de.

1. Lyft handtaget så länge tills det sätter sig i sitt arbetsposition.
2. Avlägsna skyddsomslag, lyft övre delen av handtaget och montera den tillsammans med nedre delen. Spänn säkringsskruvar på båda sidor av handtaget.
3. Avlägsna skyddsomslag till användningshandtaget i övre delen.

Driftsspak (för självverkande stopp) (12) - vid start tryck spaken i riktningen mot handtaget. Om du vill stänga motor, lossa spaken.

Gasspak (2) – används vid start.

Driftsspak (13) används, om du vill att klipparen rör sig i riktningen fram.

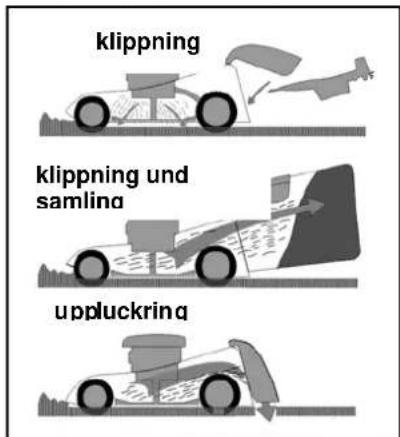

1. Klippning (utan samlingskorg)

Klippt gräs lägger sig i remsor.

1. Klippning och samling

Gräset samlas i samlingskorg ( i fall att gräset är våt, sänker detta korgens kapacitet). Om du vill fästa krogen till klipparen, lyft skyddsplattan och häng samlingskorgen.

1. Uppluckring

När uppluckringskil är inskjuten (enligt bild och avsnitt „Ombyggnad till uppluckring“), gråset kastas inte, men klippknivar söndersmular det och gråset stannar som gödsel på gräsmattans yta.

Omställning till uppluckring

1. Montering och nedmontering av tillbehör måste alltid ske vid avstängd motor.
2. Avlägsna samlingskorg, för uppluckringskil till utkastningskanalen och blockera den så att uppluckringskil (1) rikta mot tvåöppningar (2) i nedre delen och fixera med självsäkringsshake (3).
3. Försäkra dig om att uppluckringskil är efter omställningen

fastmonterad.

1. Observera!!! Använd endast original utrustning från tillverkare.

5. Nedmontering

I mitten tryck med din tumme (3), sedan lossa och luta uppluckringskil i riktningen neråt.

Om klipparen förstoppas under uppluckringen, sänk körhastighet för att kniv kan längre söndersmula gräset och strö det på gräsmattan. Avlägsna aldrig samlat gräs med dina händer.

STYRNING AV DRIFT

Självverkande kõrmekanism styrs på följande sätt: Tryck driftsspak (för självverkande stopp) (12) i riktningen mot handtaget och samtidigt med detta tryck driftsspak (13) mot handtaget. Rörelse fram stoppas genom att man lossar driftsspak (13).

INSTÄLLNING AV KLIPPHÖJD

Beroende av önskad klipphöjd är det nödvändigt att inställa hjulhöjd. Med hjälp av spak (8) inställ höjd enligt dina önskemål. Hos de flesta klippare är mellanläge lämpligast.

FYLL PÅ OLJA FÖRE START

Före varje användning är det nödvändigt att kontrollera olja. Fyll på olja vid behov (Motorolja 500 ml SAE30).

LOCK TILL OLJESTRUPEN - OIJEMALL

Klippare levereras utan olja i motor.

⚠️ WARNING: Kontrollera att du inte fyller för mycket olja i motor, annars kommer dämpare att röka under start.

1. Försäkra dig om att klipparen står på en rak yta.
2. Ta av lock från oljebehällaren.
3. Lägg i oljemall och fäst den. VIKTIGT:

- Före varje användning är det nödvändigt att kontrollera olja. Fyll på olja vid behov upp till oljemallmärket.

- Efter 25 driftstimmar eller varje säsong är det nödvändigt att utföra oljeutbyte. Under arbete i dammig eller förorenad miljö kan det hända att det är nödvändigt att byta olja oftare. Enligt "OLJEUTBYTE" i artikel Underhåll i denna handbok (SAE 30).

BRÄNSLEPÄFYLLNING (blyfribensin)

- Bränslet fylls genom öppning i bränsletanken. Se till att du inte spiller bensin. Använd en vanlig, ren blyfri bensin. Blanda bensin inte ihop med olja. Köp alltid endast måttlig bränslemängd så att du kan förbruka den inom 30 dagar.

⚠️ WARNING: Torka alltid spilld olja eller bensin. Förvara inte, spill inte, använd inte i närheten av öppen eld.

LOCK TILL BENSINTANKEN

⚠️VARNING: Bränsle berikad med alkohol (gasohol) eller gränsle som innehåller etanol eller metanol kan dra till sig fuktighet och det följer bildning av syror. På detta sättet kan ren bensin kan på grund av lång förvaring skada bränslesystemet. Om du vill förebygga problem med motor, borde du före förvaring som är längre än 30 dagar tömma bränslesystemet. Avtappa bränsletanken, starta motor och låt den löpa så länge tills bränslesystem och förgasare är tömma. Fyll färskt bränsle varje säsong. Enligt också förvaringsanvisningar. Håll aldrig rengöringsmedel till bränsletanken med syftet att engöra motor eller förgasare.P.

START AV MOTOR

Vid start ska du först försäkra dig om att tändstift sitter på sin plats och att i maskinen är tillfredställande mängd av olja och bensin.

UPPLYSNING: På grund av skyddsoljeskikt på motorns inre yta kan motor röka vid första start. Anse detta som normalt.

1. Driftsspak (spak för självverkande stopp) (12) tryck mot skjuthandtaget (1) och gasspak (2) skjut fram till anslaget (till startposition).
2. Vid indragen driftsspak (spak för självverkande stopp) (12) dra nu långsamt upp startlina (10), tills du börjar känna lätt motstånd, sedan dra kraftigt i startaren, tills motor startar.
3. Gasspak (2) dra nu lite tillbaka till startposition, tills motor börjar löpa jämnt.

UPPLYSNING: Vid kall väder eller efter längre avställning av maskinen kan det vara nödvändigt att göra om de första stegen flera gånger.

STOPP AV MOTOR

- Om du vill stoppa motor, lossa driftsspaken (spak till självverkande stopp) (12).

WARNING! Efter avstängning av motor roterar kniv ytterligare några sekunder. Om du vill låta klipparen att löpa utan tillsyn urkoppla locket tändstift.

Viktiga tips och råd för gräsklippning!!!

• Under vissa villkor, t.ex. om du har mycket högt gräs, kan det vara nödvändigt att inställa högre klipphöjd för att sänka din ansträngning vid tryckning av klippare, avlägsna motoröverlastning och förhindra att gräset fastnar i klipparen. Det är möjligt att du också måste sänka klipparens körhastighet och /eller klippa ytan flera gånger.
• I gall att klippning är mycket svårt, kan det vara bra att sänka körhastighet och klipparens effekt.
• Ventilationsöppningar i samlingskorgen kan förstoppas, i fall att du inte kommer att rengöra korgen regelbundet. Rengör samlingskorg regelbundet med vatten och låt den torka före användning.
• Håll övre del av motor vid startare i renhet. Genom detta förbättras luftflöde och ökar motorns livslängd.
• Klipp endast vid torrt väder.
• Håll knivar ständigt vassa.

UNDERHÅLL

VIKTIGT – Regelbundet underhåll är nödvändig för konstant och säker drift och för att bevara maskinens ursprunglig effekt.

1) Alla skruvar och muttrar håll fastspända så att du kan vara säker att maskinen är i driftssäker skick. Regelbundet underhåll är oundvikligt för säkerhet och perfekt drift.

2) Lämna maskinen som är fylld med bränsle aldrig i stängda utrymmen, därför att avdunstande bränsle kan antända.

3) Före förvaring i stängda utrymmen är det nödvändigt att låta maskinen kallna och avtappa all bränsle.

4) För att minimera brandrisk, håll motor och avgasdämpare samt bränslebehållare i renhet och utan rester av gräs, löv och fet. Förvara inte klippt gräs tillsammans med klipparen.

5) Ur säkerhetsskäl undvik användning av maskinen med slitna resp. skadade delar. Ersätt felaktiga delar mot nya, reparera de inte. Använd endast original reservdelar och original reservknivar. Delar som har annan än förskriven kvalitet, kan skada maskinen och hota din säkerhet.

6) I fall att det är nödvändigt att tömma bränsletanken, utför det utomhus och vid kall motor.

7) Vid montering och vid justering av knivar använd fasta skyddshandskar.

8) Efter slipning kontrollera rätt rotationsriktning av knivar samt balans.

9) Vid självavstängningskåpa och samlingskorg kontrollera regelbundet slitage och förorening.
10) Alltid när du måste transportera maskinen, hålla den i handen eller luta den, använd säkerhetshandskar.

Håll maskinen alltid på de platser som garanterar att det är säkert att hålla där. Ta hänsyn till maskinens vikt och vi.

RENGÖRNING

Tvätta maskinen noggrant med vatten före varje användning, avlägsna gräs och slask från insidan av maskinen – så förhindrar du att föroreningar torkar inne i maskinen samt problem vid nästa start.

Målning inne i skåpet kan skadas under tiden. För att förebygga senare rost på maskinen, måla de skadade platser med rostskyddande medel.

En eller två gånger om året ta av käpa över växellådan och med hjälp av en borste eller tryckluft rengör utrymme runt remskivor och drivrem.

En gång varje säsong borde du rengöra insidan av drivhjul. Nedmontera båda hjul. Kugghjul och deras kanter torka med tryckluft eller med borste från gräs och från föroreningar.

NEDMOTERING AV KNIVAR

Med syfte av rengöring / skärpning / utbyte

Observera!!! Före nedmontering är det nödvändigt att först urkoppla stickkontakt till tändstift.

Hoppmontera igen enligt bild. Spänn skruvar. Vridmoment 40 Nm. Vid utbyte av knivar borde du byta också skruv.

OLJEUTBYTE

Propp för oljeavtappning är placerad under motor. Förberedd en behållare för samling av olja och nedmontera propp. Så fort oljan rinner ut, sätt i en ny propp med underlägg och torka rester av olja.

Häll i ny olja SAE30 i behållare. Mät oljenivå med en ren mall. Olja måste nå mellan märken min. och max. på mallen. Akta dig att du inte fyller över tanken.

Starta motor och låt den att löpa kort. Stoppa den sedan, vänta en minut och sedan mätt oljenivå. Fyll på olja vid behov.

Tändstift

Så fort motor kallnar, nedmontera tändstiftet med hjälp av levererad nyckel, rengör den med en trädborste och inställ avständ med hjälp av fogmätare till 0,75 mm (0.030"). Sedan sätt tillbaka tändstiftet. Se till att du inte spänner det för fast. (alternativt: (Bosch WR 7 DC); (NGK BPR 6 ES)

Lossa filterlock och montera ut skumfiltreringselement. För att förhindra penetrering av främmande kroppar till sugöppningen, är det nödvändigt att sätta tillbaka filterlock.

TÖMNING AV BRÄNSLEBEHÅLLARE OCH FÖRGASARE

Under förgasare ställ en behållare i vilken det är tillåtet att förvara bensin. För att förhindra bensinspill, arbeta med en tratt. Nedmontera avtappningsskruv, sedan omställ draglina till bränsleventil till läge ON.

Efter tömning av bränsletank sätt tillbaka avtappningsskruv med tätningsring. Spänn fast skruven.

FÖRVARING

Bensin får i bränsletanken inte finnas kvar längre än 1 månad. Rengör klipparen regelbundet och förvara den i ett torrt, låst rum.

MILJÖ

För miljöskydd borde du ägna extra uppmärksamhet åt följande punkter:

• Använd alltid ren blyfri bensin.
• Använd alltid en tratt och /eller kanna med reglering, för att förhindra bränslespill under tankning.
• Fyll inte bränsletanken helt upp till övre kanten.
• Låt inte motorolja att rinna över.
• Försäkra dig vid oljeutbyte att använd olja kommer att avlägsnas i enlighet med föreskrifter. Förhindra spill av olja.
• Kasta inte oljefiltrar i kommunalavfall men lämna de på tillhörande plats.
• I fall att dämpare är felaktig, bytt den. Vid reparationer använd original reservdelar.
• Låt alltid en specialist att utföra justering av förgasare.
• Rengör filter alltid enligt instruktioner.
• Vi rekommenderar att lämna klipparen efter maskinens livslängd löper ut tillbaka till din försäljare för att garantera likvidation i enlighet med föreskrifter.

Kontrollera regelbundet slitage av klipparen samt tekniskt skick.

UNDERHALL

Original reservdelar levererar din försäljare eller vår serviceavdelning. Årligt underhåll och kontroll av säkerhetsdelar rekommenderar vi att utföra i en auktoriserad serviceverkstad. För syftet av underhåll och inköp av reservdelar var god och kontakta din försäljare.

UNDERHÅLLSPLAN

REGELBUNDET UNDERHÅLLSINTERVALL (4)		Före varje användning	Varje månad	Varje 3 månade r eller	1x varje 6 månader	Varje år	Varje två år
Motsvarande underhåll i angiven månad eller efter angivna driftstimmar – beroende av vad som kommer först.			5 tim.	25 tim.	50 tim.	100 tim.	250 tim.
Motor olja (SAE 30)	kontrollera O
	byta		O		O(2)
Luftfilter kontrollera O
	byta				O
Tändstift	kontrollera rengöra					O
	byta						O

FELDIAGNOSTIK

MOTORNESTARTUJE	Möjlig orsak Axel
1.Bränslekontroll	Bränslebrist	Fylla på bränsle
	Dåligt bränsle, förvaring av maskinen utan tömning av bränsletanken, dåligt bränsletyp	Tömma bränsletanken och förgasare. Fylla på ny bensin.
2.Kontroll av tändstift	Dåligt, förorenat eller felinställt tändstift.	Byta tändstift (P-8).
	Tändstift är våt från bensin (för mycket bränsle i motor).	Torka tändstift och sätta tillbaka.
3. Låt motor att reparera hos en försäljare eller informera dig i handboken.	Förstoppad bränslefilter, dålig inställning av förgasare resp. antändning, ventiler och liknande.	Bytt felaktiga delar eller (om det är nödvändigt) reparera de.
4.Fel rörelse fram	För långt drag	Byta draginställning
5. Gräset samlas inte Förstoppad kanal, fylld uppsamlingskorg, för våt gräs		Rengöra utkastningskanal, tömma uppsamlingskorg, klippa vid torrt väder
	Mielött a gépet üzembe helyezi, kérem, olvassa el figyelmesen a használati utasítást..
A.V. 2Utánnyomást és részutánnyomást is jóvá kell hagyatni. Műszaki változások fenntartva.
HU	Vannak műszaki problémái? Reklamació? Alkatrésze, vagy használati utasításra van szüksége? Web oldalunkon a www.guede.comcímen fordulhat szervíz szolgálatunkhoz, ahol azonnal, minden bűrökráciát kizárva segítségére leszünk. Kérem, segítsen nekünk,hogy segithessünk Önnek. Gépe identifikációjához szükségünk van a sorozatszámra, a termék számára és a gyártási évre. Ezt azadatokat megtalálja a gép tipuscímkéjén. Hogy ezek az adatok mindig kéznél legyenek, írja be, kérem, ide:Sorozatszám A termék száma: Gyártási év
	Tel.: [phone] / 700-360	Fax: [phone]	E-Mail: [e-mail]

Jelzések a gépen :
