508 A Big Wheeler - Plæneklipper GUDE - Gratis brugsanvisning og manual

Produkttype	Selvkørende plæneklipper
Mærke	Güde
Model	508 A Big Wheeler
Motor	4-takts benzinmotor
Slagvolumen	150 cm³
Effekt	3,0 kW
Skærebredde	51 cm
Skærehøjde	25-75 mm, centralt justerbar
Opsamlingskurv	70 liter
Hjul	Brede hjul (Big Wheeler)
Vægt	35 kg
Mål (L x B x H)	850 x 580 x 450 mm
Brændstof	Blyfri benzin
Tankkapacitet	1,0 liter
Skæresystem	Roterende kniv
Mulching-funktion	Ja, med prop
Styr	Sammenklappelig til opbevaring
Sikkerhed	Automatisk motorstop, sikkerhedsbrems
Vedligeholdelse	Rengøring efter brug, regelmæssig olieskift
Reservedele tilgængelige	Kniv, tændrør, luftfilter, kabler
Garanti	2 år

Ofte stillede spørgsmål - 508 A Big Wheeler GUDE

Hvordan starter jeg Güde 508 A Big Wheeler plæneklipperen?

Sørg for, at tanken indeholder blyfri benzin, og at motoren er fyldt med olie. Åbn benzinhane, sæt choker hvis motoren er kold, og træk derefter startgrebet hurtigt.

Hvordan justerer jeg skærehøjden?

Brug det centrale justeringshåndtag på chassiset. Drej det for at vælge den ønskede højde mellem 25 og 75 mm.

Hvad gør jeg, hvis plæneklipperen ikke starter?

Kontroller benzin, olie, tændrør og luftfilter. Sørg for, at sikkerhedsstangen er trykket ned. Hvis problemet fortsætter, søg professionel hjælp.

Hvordan vedligeholder jeg kniven?

Efter hver brug skal du kontrollere, at kniven ikke er beskadiget. Til slibning eller udskiftning skal du afbryde tændrøret og immobilisere kniven. Brug en skruenøgle til at afmontere den.

Hvilken type motorolie skal jeg bruge?

Brug en 4-takts motorolie af kvalitet SAE 30 eller 10W-30. Kontroller niveauet før hver brug.

Hvordan rengør jeg plæneklipperen efter brug?

Fjern græs fra huset og hjulene med en moderat vandstråle. Brug ikke højtryksrenser. Tør grundigt inden opbevaring.

Opsamlingskurven fyldes hurtigt, hvad gør jeg?

Kontroller, at kurven er korrekt klikket på, og at udkastet ikke er blokeret. Hvis græsset er vådt, skal du klippe højere eller tømme kurven oftere.

Hvordan bruger jeg mulching-funktionen?

Indsæt proppen i bagudkastet. Mulching-klipping finmaler græsset og lægger det tilbage på plænen som naturlig gødning.

Hvor finder jeg reservedele til Güde 508 A?

Knive, tændrør, filtre og kabler fås hos autoriserede Güde-forhandlere eller online. Brug den nøjagtige modelreference.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Brug lukkede sko og beskyttelsesbriller. Klip aldrig på en for stejl skråning. Hold hænder og fødder væk fra kniven. Stop motoren før al vedligeholdelse.

BRUGSANVISNING 508 A Big Wheeler GUDE

Produkts sikkerhed, forbud:

Produkt svarer til de relevante EU normer	Forbud, almen (i forbindelse med en anden piktogram)

Forbud, adversel:

Hold i sikkerheds afstand fra antændelige kilder	Advarsel / Pas på

Advarsel:

Advarsel for farlig elektrisk strøm(spænding)	Fare for genstands afkastningved motorløb

Advarsel:

Hold sikkerhedsafstand afstand			Fare som følge af varme overflade

Advarsel:

Fare for indånding af sundhedsfarlige gaser	Fare som følge af roterende apparater
Pas på skarpe knive	Inden vedligeholdelsen skal maskine frakobles strømkilde

Påbud:

Brug ørebeskyttelse	Læs betjeningsvejledning inden brug

Miljøet:

Affald må ikke bortkastes men ordensmæssig likvideres.	Emballagematerialet af kartong kan afleveres i kommunalopsamling dertil bestemt.

	[2HC0]
Beskadigede og/eller frasorterede elektriske og elektroniske apparater skal afleveres til hertil bestemte opsamlingssteder.			Der Grüne Punkt –Duales System Deutschland AG

Emballage:

Beskyttes mod fugtighed Oriertering af emballage opad

Tekniske angivelser til græsklipper BIG WHEELER 508 A#94147:
Benzin. motor / ydelse: 2,7 kW max. ved 3600 min	-1
Motoromdrejninger: 2850/min
Niveau af akustisk ydelse: 83,5 dB (A)
Garanteret niveau af akust.tryk: 98 dB (A)
Skæringsbrede:	508 mm
Højdeindstilling: central, 6 trin (25-75 mm)
Løftningsvolum: 140 cm	3
Hjulstørrelse: foran 200 mm; bagved 300mm
Opsamlingskurvsindhold: 60 l
Vibration:	6,90 m/s2 (EN 1033)
Kørehastighed:	Max. 3,6 km/h
Vægt:	34 kg

Maskine

Planklipper Big Wheeler 508 A

Kvalitets klipper med baghjulstræk med stabil kraftig firetakts motor OHV, som svarer til de nyeste regel for udblæsnings gaser er velegnet til plan med størrelsen indtil ca 2.200 m². Klipperens skabet er af kvalitets stålblik med pulverstrygning, især god kapacitet af græskurve Hjul med dobbelt indlægning i kugleleje bagved 300 mm, foran 200 mm Professionelt højdeindstilling i 6 positioner, robust letløbende tov, metal startsystem.

Udstyr

3 funktioner i 1 klipning, opsamling, økogødning Kvalitets græskurv, bøjelig kørehåndgreb med tekstil overfladeslag, nøjagtig metal drive-geersystem.

Leveringsomfang

1. Udtrækelig håndgreb
2. Gasstang og starterstang
3. Stang til hutigudspænding
4. Luftfilter
5. Tændrør
6. Udstødning/lyddæmper
7. Tragt til oliepåfyldning
8. Stang til højdeindstilling
9. Opsamlingskurv
10. Reversstarter
11. Typeskilt

12. Drivhåndtaget

13. Drifthåndtaget (håndtag til automatisk standsning)

DK

Erklæring vedr. EU enighed

Herved erklærer vi, Güde GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Germany at konception og konstruktion af de nedennævnte apparater og udførslen som vi sætter i omløb svarer til de relevante grundsikkerheds og hygieniske EU krav bestemmelser. I tilfældet af maskinændring som ikke var konsulteret med os taber denne erklæring gyldighed. Apparats mærkning: BIG WHEELER 508 A produkt nr.: 94147

Dato/producents underskrift: 17/06/2008

Angivelser vedr. den underskrivende:

Herre Arnold, repræsentant

EU s relevante retningslinie:

98/37/EU, 2000/14/EU 2005/88/EU

97/68/EU_2002/88/EU, 2004/108/EU

Type Approval no.:

eIRL*97/68SA*2004/26*0095*00

Anvendte harmoniserede normer:

EN 836:1997+A1:1997+A2:2001+A3:2004+AC:2006

EN 14982:1998

Certifikations myndighed:

TUV Rheinland Product Safety GmbH, Am Grauen Stein,

D-51105 Köln

Reference nr::

15023640 001

Garanti

Garantikrav i.h.t. vedlagte garantikort.

Almen sikkerhedsanvisninger

Opmærksomhed

VIGTIG: Planklipper kan medføre fingeramputation på føder eller hænder og frakaste div. genstander.

Mangel på overholdelsen af nedennævnte sikkerhedsregel kan føre til alvorlige beskadigelser.

ADVARSEL: For at undgå uforsætlig maskinestart ved justeringen, transport eller vedligeholdelsen skal altid frakobles tændrørs kabel.

ADVARSEL: Udstødnings gasser og dennes enkelte komponenter indeholder d.v.s. emiterer kemistoffer som virke som karcinogener, de kan beskadige embryo eller fremkalder frugtbarhedsproblemer.

ADVARSEL: Dæmperen samt andre motordele kan under maskindrift kraftig opvarmes og blive stadig varme efter maskinslukning. Rør ikke ved disse dele af hensyn til forbrænding.

• Læs venligst omhyggelig denne betjeningsvejledning. Gør dig klar over med dennes betjeningsenheder og den korrekt anvendelse.
• Hænde og ben skal holdes i sikkerhedsmæssig afstand fra roterende dele. Hold sikkerhedsmæssig afstand fra maskines udstødning. Advarsel: rør ikke ved roterende maskinedele.
• Maskinen burde drives kun af en ansvarligt person der er gennemgået betjeningsvejledningen.
• Se omhyggelig efter terrang hvorpå skal maskine bruges. Fjern alle genstander som kunne slynges fra maskinen under arbejdet.
• Græsklipper må ikke bruges hvis der er i umiddelbare nærhed personer (især børn) eller dyr.
• Under klippning skal bæres fast fodtøj og lange benklæde. Klip aldrig barefod og heller ikke i åbnede sandaler.
• Såfremt det ikke er strang nødvendig undgå bevægelse bagom med maskine. Under bakkning kig bagved og nedunder.
• Brug aldrig maskine med beskadigede eller manglende beskyttelsessystemer, f.eks. udkastnings klaprepladen eller opsamlingskurv.
• Brug kun tilbehør tilladt af producent.
• Under vej og stiovergang skal kniven frakobles.
• Sluk for motor og løs tændrør,
• inden frigørelse af tilstoppede dele eller rensning af tilstoppet udkastningskanal
• inden kontroll, rensning eller forskellige arbejder på maskine
• efter maskines pågribning af fremmede legeme. Se efter om maskinen er beskadiget, fjern eventuelle beskadigelser inden gentagne maskinestart.
• Såfremt maskinen vibrere usædvanlig stærk (se straks efter)
• Sluk for motor inden opsamlingskurvs aftagning og vent til kniven standser helt.
• Klip kun under dagliglys eller under tilstrækkeligt kunstig belysning.
• Maskinen må ikke betjenes under alkohol eller stofpåvirkning.
• Græs må ikke klippes i fugtigt vejr. Pas på hvor du sætter ben og hold fast på styrehåndgreb. Maskinen skal føres i skridtempo.
• Inden motorstart skal løsnes kobling for hjulfremdrift.
  • Udskift fejlagtige dæmpere.
• Tag altig beskyttelsesbriller på under arbejdet med maskine.
• Fjern div. forhindringer, f.eks. sten og gren.
• Se efter om terrang er lige, i højt græs kan være skjult forhindringer.
• Klip ikke i nærhed af skråninger og grøfter. Du kunne miste stabilitet og balance.
• Maskinen må ikke bruges på en meget stejl terrang.
• Tænk på at ejer eller bruger er ansvarlig for skader og trussler imod andre personer og ting.
• Vær varsomt og sluk for maskine hvis der er børn i nærheden.
• På en bakke skal klippes i lag, aldrig op eller nedad bakke.
• Børn eller andre personer må ikke få tilladelse til maskinbetjening når de ikke er bekendtgjørt med betjeningsvejledning. Brugerælder kan være begrænset af de lokale bestemmelser.
• ADVARSEL: Benzin er meget brændfarlig.
• Benzin skal kun opbevares i dertil bestemte beholdere.
• Tanken skal efterfyldes kun udenfor og der må ikke ryges.
• Benzin skal efterfyldes inden motorstart. Tanklås må aldrig åbnes og benzin efterfyldes hvis motor er varmt eller igang.
• Såfremt benzin spildes må der under ingen omstændigheder forsøges at starte. Maskinen må

bæres væg og dermed forhindres for opståelse af antændeligt kilde omkring den spildt benzin. - Sørg for en sikker benzintanks aflåsning.

• Inden maskinbrug se altid efter om kniv, skruer og klippnings anlæg ikke er beskadiget eller nedslidt. Nedslidte eller beskadigede knive og skruer skal altid udskiftes i hele sæt af hensyn til maskines misbalance. Foretag ikke nogle ændringer på beskyttelsesystemer. Se regelmæssig efter dennes ordensmæssig funktion.
• Hold maskinen rent, uden græs, blader eller andre rester. Olie eller benzinudslip skal altid fjernes. Inden maskines opbevaring til aflukkede rum lad motor afkøle.
  • Vær især opmærksom under retningsskift på en bakke.
• Stil aldrig hjulhøjden under motorløb.
• Græsopsamlingssystemet kan under påvirkning af slitage eller beskadigelse taber sin funktion og der kan forekomme henkastning af div. genstander. Kontroller maskinedele regelmæssig og udskift dem for nye dele såfremt det behøves anbefalet af producent.
• Maskinekniv er meget skarp. Beskadigelsesfare! Vær især forsigtig under vedligeholdelse af kniv, tag beskyttelseshandsker på eller pak knife ind.
• Skift ikke grundindstilling af motor og undgå dennes overbelastning.
• Vær især forsigtig når maskine drejes eller trækkes mod dig selv.
• Såfremt skal maskine hældes eller løftes, for at kunne køre over en anden overflade end græset eller när maskinen transporteres hen til det areal der skal klippes, evt. bort derfra, skal kniven sættes ud af funktion.
• Inden motorstart løsnes alle knive og fremdrifts koblinger.
• Motor starter i.h.t. betjeningsvejledning og vær forsigtig med at holde ben i sikkerhedsafstand fra kniven.
• Under start må maskine ikke hældes med undtagelse af tilfælde når det er nødvendig. I så fald må den ikke hældes mere end nødvendig og løft altid siden som er fravendt..
• Start ikke motor hvis du står foran udkastnings åbningen.
• Såfremt er motor i gang må maskinen hverken løftes eller transporteres.
• Under motorslukning skal bremseindstilling reduceres. Såfremt er motor udstyret med tillukningsventil skal benzintilgangen lukkes efter klippning.
• Kør langsomt hvis du bruger tilsættnings slebesadel.

MONTAGE / FORBEREDELSE

Montering og vedligeholdelse udføres kun ved slukket or!

Inden sammensætning af jeres ny klippemaskine eller dennes igangsætning læs hele betjeningsvejledningen.

VIGTIG: planklipper leveres uden olie og benzin.

PAK PLANKLIPPER UD

Udtag planklipperen fra kassen og se efter om der ikke blev nogle løse dele i emballagen.

Hjulmontering (fig. 5 a-f)

Monter hjul til plæneklipperen efter figurer 5 a-f.

Sørg for korrekt placering af afstandsskiven på begge er (fig. 5d)

Sørg for, at stjerneskruer er tilstrækkeligt fastspændt vsikrende).

Montering af græsopsamleren (fig. 2) (fig. 3) (fig. 4)

1. Tag græsopsamleren, tilhørende ramme samt plastindsatsen op af emballagen. (fig. 2)

2. Placer rammen inde i opsamleren og sørg for, at rammens tilslutningsstykke befinder sig uden for opsamleren. (fig. 3)

3. Fikser opsamleren på rammen. (fig. 4)

VIGTIG: Håndgrebet skal adskilles forsigtig, for at ikke klemme eller beskadige kabel.

1. Håndgrebet løftes indtil der lyder kliktone i arbejdsstilling.

2. Fjern beskyttelses emballage, løft den øverste del af håndtaget og sæt den sammen med den nederste del. Sikkerhedsskruer skal strammes på begge sider af håndtaget.

3. Fjern beskyttelses emballage af betjeningsgrebet i den øverste del.

Gashåndtaget (2) – anvendes ved start.

Drifthåndtaget (13) anvendes når planklipper skal bevæges fremad.

Nedklippet græs lægges i bane.

Græset opsamles til opsamlingskurv (våd eller fugtig græs reducerer kurvkapacitet). ∅nsker I at fastgøre kurven til planklipperen, løft da dækkningspladen og hæng opsamlingskurven op.

1. ∅kologisk gødning

Når økologisk kile er indsat (se billedet og afsnit „Ombygning til økogødning“), græset bliver ikke bortkastet men knust af klippeknive og græset bliver liggende som den øverste gødning af planen.

1. Montage og demontage af tilbehør skal altid foregår under motors stilstand.

2. . Fjern opsamlingskurv, indfør økogødningskile til udkastningskanal os indstil den sådan at økogødningskile (1) rettes imod to åbninger (2) i nederste del og sikrer den med selvsikrings krog (3).

3. Tag sikkerhed for at økogødnings kile er fastmonteret efter ombygningen.

1. Vigtig!!! Brug kun original udstyr fra producenten.

5. Demontage

Tryk med tomlen midt på (3), slip derefter og gør udvigelse af økogødningskile i retning nedad.

Såfremt der tilstoppes planklipper i løbet af økogødning, sæt kørehastighed ned, for at kniven kunne fortsat knuse græs og spræde det på planen. Opsamlede græs må aldrig fjernes med bare hånd.

Kørebevægelse styres således: Tryk på driftshåndtaget (håndtaget for automatisk standsning) (12) i retning mod hångrebet og samtidig herved trykkes drivkraftshåndtaget imod håndgrebet (13).

Bevægelsen fremad standses ved frigørelse af drivkrafts håndtaget (13).

INDSTILLING AF KLIPPNINGSH∅JDE

Afhængig for den ønskede klippningshøjde skal indstilles hjulhøjden. Med håndtaget (8) indstilles højden i.h.t. jeres formodning. Ved de fleste planklippere er optimalt mellemstillingen.

Inden ethver brug skal oliestand kontrolleres. Og efterfylde såfremt nødvendig (Motorolie 500ml SAE30).

DÆKSEL FOR OLIETRAGT – OLIEMÄLPIND

Planklipperen leveres uden olie i motor.

ADVARSEL: Vær forsigtig at ikke overfylde motor med ellers ryger dæmperen under start.

1. Sørg for at planklipperen står på lige plan.
2. Aftag dækselen fra olietanken.
3. Indsat oliemåleren fast indi.

VIGTIG:

• Oliestand skal kontrolleres inden ethver brug. Såfremt nødvendig efterfyldes olie op til målpinds streg.
• Efter 25 drifttimer eller hver sæzon skal olie udskiftes. Under arbejdet i støvede eller urent miljøet kan forekomme at olie skal udskiftes oftere. Se "OLIEUDSKIFTNING" i artikelen Vedligeholdelse i dette brochure (SAE 30).

BRÆNDTOFSPÄFYLDNING (blyfri benzin)

- Brændtof påfyldes i tanks påfyldningsåbning. Sørg for at ikke spilde benzin. Der anvendes vanligt, rent blyfri benzin. Benzin blandes ikke med olie. Køb altid kun en passende mængde af benzin således at det forbruges inden 30 dage.

ADVARSEL: Spild olie eller benzin tørres af. Må ikke evares, hældes ud og bruges i nærhed af åben ild.

LAS TIL BENZINTANK

ADVARSEL: Brændstoffer beriget med alkohol (gasohol) eller brændstoffer med tilsætning af etanol eller metanol an tiltrække fugtighed med dannelse af syrestof som følge. Lent benzin kan således som følge af langtids pbevaringen beskadige motors brændstofssystemet Hvis er ønskes undgå motorproblemer, burde brændstofssystem tømmes inden opbevaring for tiden ængere end 30 dage. Tøm brændstofstank, start motor og ad den løbe indtil brændstofsystem og karburator er tom. Iver sæzon skal påfyldes frisk brændstof jfr. også pbevaringsanvisninger. Hæld aldrig rensemiddel i brændstofstank af hensyn til motorrensning eller arburatorrensning. Dette kan medføre motorbeskadigelse er ikke kan repareres.

MOTORSTART

Under start se først efter at tændrør er på sin plads og at der er tilstrækkelige mængde af olie og benzin i maskinen.

OPMÆRKSOMHED: P.g.a. den beskyttende oliefilm på den inderste side af moter kan motor ved den første start ryge. Dette betrægtes som normal.

1. Drifthåndtaget (håndtaget for automatisk slukning) (12) trykkes mod skubbehåndgreb (1) og gashåndtaget (2) skubes fremad indtil stop (til startposition).
2. Under nedtrukket drithåndtaget (håndtaget for automatisk slukning) (12) kan nu langsomt udtrækkes startsnor (10), indtil der mærkes en let modstand, derefetr skal trækkes kraftig for snor til motor sætter i gang.
3. Gasgrebet (2) nu skal der reduceres lidt fra startstillingen indtil motorgang bliver jævnt.

FORSIGTIG: I kold vejret eller efter længere maskinpause kan være nødvendig at gentage de første skrid nogle gange.

MOTORSTANDSNING

- ∅nsker man at standse motor, frigøres drifthåndtaget (håndtaget for automatisk standsning) (12).

ADVARSEL! Efter motorstandsning drejer kniven endnu nogle sekunder rund. Såfremt skal planklipperen blive iiggende uden tilsyn skal dæksel for tændrør frakobles.

Vigtige tips og rådgivning for græsklippning!!!

• Under bestemte forholder, f.eks. ved meget højt græs kan det være nødvendig at indstille højere klippningshøjde for at reducere anstrængelse ved planklippers trækning, fjerne motor overbelastning og forhindre græsopsamlingen i planklipperen. Det er også muligt at der skal reduceres planklippers kørehastighed og/eller klippe arealet en gang til.
• Hvis klippning er meget besværligt kan det være en fordel at nedsætte kørehastighed samt planklippers optag.
• Udluftnings åbninger i opsamlingskurv kan tilstoppes hvis kurven ikke renses regelmæssigt. Opsamlingskurv skal renses regelmæssigt med vand og lad den tørre inden bruget.
• Den øverste del af motor hvor starter er placeret skal holdes rent. Derved forbedres luftstrømningen og forhøjes levetiden af motor.
• Græs skal klippes kun i tørvejr.
• Knive skal altid holdes skarpe.

VEDLIGEHOLDELSE

VIGTIG – En regelmæssig vedligeholdelse er uungåelig for en konstant driftpålidelighed og opbevaring af den oprindelig maskinydelse.

1) Samtlige skruer og møtriker skal holdes faststramt således at I kunne være sikker over at maskinen er i driftpålideligt tilstand. En regelmæssig vedligeholdelse er vigtig for sikkerhed og fejlfri drift.

2) Maskinen må aldrig opbevares med brændstof i tillukkede rum fordi det fordampende brændstof kan antændes.
3) Inden opbevaringen i tillukkede rum skal maskine lades afkøle og tømmes for brændstof.
4) For at minimalisere ildebrænds risiko skal motor og udstødnings dæmperen samt brændstofstanken holdes rene og uden grærester, blade og fedtstoffer. Det klippede græs må ikke opbevares sammen med planklipper.
5) Af sikkerheds årsager undgå maskinanvendelse med brugte evt. beskadigede dele. Fejlagtige dele skal udskiftes med nye, må ikke repareres. Brug kun de originale reservedele og originale reserveknive.

Dele der har anden end den forskrevende kvalitet kan medføre maskinskade og true jeres sikkerhed.

6) Såfremt det er nødvendig at tømme brændstofstank skal dette gøres udenfor og ved kold motor.
7) Under knivemontering og justering skal bæres faste beskyttelses handsker.

8) Efter slibning af knive skal kontrolleres den korrekte drejeretning og afbalancering.

9) Selvlukkede skærm og opsamlingskurv skal regelmæssig kontrolleres for slitage og forureningen.
10) Altid när maskinen skal transporteres, holdes i hænder eller hældes skal sikkerheds handsker bæres.

Grib maskinen altid på de steder som garanterer et sikker greb. Tag hensyn til maskinens vægt og udformning.

RENSNING

Skyl omhyggeligt maskinen inden ethver brug med vand, fjern græs og mudder indefra – derved forhindres tiltørring af urenheder inde i maskinen og problemer ved den næste start.

Indvendig strygning i skabet kan skrabes af med tiden. For at undgå den senere maskinkorosion skal de skrabede steder stryges med antikorosions maling.

En eller to gange pr. år aftages geerkasses skærm og rumet renses med børste eller trykluft omkring remme og driveelementer.

En gang pr.sæson burde renses den indvendige del af drivehjul. Begge hjul skal demonteres. Rens tandhjul og kanterne med trykluft eller børste for græset og urenheder.

KNIVDEMONTERING

Af hensyn til rensning / behandling /udskiftning

Forsigtig!!! Inden demontering skal først frakobles stikdåse for tændrør.

Under knivdemontering løsnes skrue.

Samles igen i.h.t. billedet. Stram skruer. Vridemoment 40 Nm. Ved kniveudskiftning burde også udskiftes skruen.

OLIEUDSKIFTNING

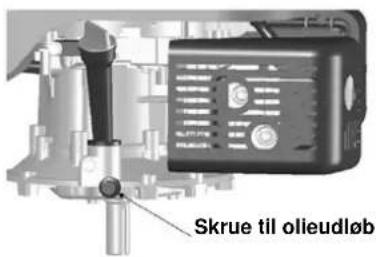

Proppen for olieudløb er placeret under motor. En beholder for opsamling af olieudløb skal være parat samt proppens demontering. Såsnart har olie løbet ud indsæt en ny prop med skiven og tør olierester af.

I tanken påfyldes ny olie SAE30. Oliestand måles med ren målepind. Olie skal nå på målepinden til mellem anmærkning min. og max. Vær varsom med tankoverfyldning.

Motor skal startes og lade kort tid løbe. Derefter slukkes, ventes 1 minut og oliestand måles igen. Om nødvendig efterfyldes olie.

Tændrør

Såsnart er motor kold demonteres tændrør ved hjælp af den leverede nøgle, rens det med stålbørste og afstand skal indstilles ved hjælp af fugemåleren til 0.75 mm (0.030"). Derefter indsættes tændrør igen. Sørg for at ikke stramme for kraftig. (alternativ: (Bosch WR 7 DC); (NGK BPR 6 ES)

Filterdækselen skal løsnes og udtages en skumfilterelement. For at forhindre indtrængning af fremmede legeme i indsugningsåbningen skal filterdæksel påsættes igen.

SKUMFILTER ELEMENT

TÖMNING AF BRÆNDSTOFSTANK OG KARBURATOR

Under karburator stilles en beholder hvori der er tilladt at opbevare benzin. Brug tragten for at undgå benzinspild. Afmonter udløbsskrue, skift derefter trækkabel af brændstofs ventil til stilling ON. Efter udtømning af af brændstofstanken påsæt igen udløbsskrue med pakkningsskive. Stram skrue fast til.

OPBEVARING

Benzin må ikke blive i brændstofstanken længere end 1 måned. Planklipper skal regelmæssig renses og opbevares i et tør tillukket rum.

MILJ∅ET

Af hensyn til miljøet burde I være især opmærksom på følgende punkter:

• Brug altid ren blyfri benzin.
- Brug altid tragt og/eller kande med standregulering for at undgå brændstofsspild ved tankning.
- Brændstofstanken må ikke fyldes op til kanten.
• Lad ikke motorolie løbe over.
- Ved oiludskiftning skal der sørges for at brugt olie bliver fjernet i overensstemmelsen med lovgivningen. Undgår oliespild.
- Oliefilter må ikke bortkastes til kommunal affald men afleveres på relevante opsamlingssteder.
- Fejlagtig dæmper skal udskiftes. Brug originale reservedele ved reparationer.
- Karburatorjustering skal altid foretages af fagmand.
- Filter skal altid rensen i.h.t. instruktioner.
- Vi anbefaler at returnere planklipperen til forhandler efter planklippers levetids udløb for at denne kunne sikre dennes bortkomst i overensstemmelsen med lovgivningen.
Kontroller regelmæssig planklippers opbrugesgrad samt den teknisk stand.

VEDLIGEHOLDELSE

Originale reservedele leveres til jer af jeres forhandler eller vors serviceafdelingen. Årligt vedligeholdelse og kontroll af sikkerheds elementer anbefaler vi at lade foretaget af et autoriseret værksted. Kontakt venligst jeres forhandler af hensyn til vedligeholdelse og anskaffelse af reservedele.

VEDLIGEHOLDELSESPLAN

REGELMÆSSIG VEDLIGEHOLDELSES		Inden hver brug	Hver måned eller	Hver 3 måneder eller	1x for 6 månedr eller	Hvert år eller	Hver to år eller
Tilsvarende vedligeholdelse i angivet måned eller efter forløb af angivende drifttimer – afhængig, hvad der sker først.			5 t.	25 t.	50 t.	100 t.	250 t.
Motorolie (SAE 30)	kontroll O
	udskiftning		O		O(2)
Luftfilter kontroll O
	udskiftning			O
Tændrør	kontroll rensning					0
	udskiftning						O

FEJLDIAGNOSTIK

MOTOR STARTER IKKE	Årsagsmulighed Udbedring
1.Brændstofs kontroll	For lidt brændstof	Efterfyldning af brændstof
	Dårligt brændstof, maskinopbevaring uden tømning af benzintank, dårligt benzintype.	Tøm brændstofstank og karburator.Fyld frisk benzin på.
2.Kontroll af tændrør	Dårligt, urent eller dårlig indstilet tændrør	Udskift tændrør (P-8).
	Tændrør er våd af benzin (forslukt motor).	Tændrør skal tørre af og påsættes igen.
3. Lad motor reparere hos forhandler eller få information fra brochure.	Tilstoppet brændstofsfilter, dårlig karburatorindstilling evt. tænding, tilklistrede ventiler o.l.	Udskift fejlagtige dele eller (om nødvendig) reparer.
4.Fejl bevægelse fremad	For langt træk	Trækindstilling skal ændres
5. Græs bliver ikke opsamlet	Tilstoppet kanal, fuld opsamlingskurv, for vådt græs	Rens udkastningskanal,tøm opsamlingskurv,klip græs i tørvejr

Bruk gehørbeskyttelse	Les bruksanvisningen før du setter i gang

Miljøvern:

Avfall skal ikke bortfraktes i naturen men til anviste avfallssteder.				Emballasjemateriale av papp kan bortfraktes til dertil anviste avfallssteder for resirkulering.

Skadede og/eller utbrukte elektriske eller elektroniske apparater som skal bortfraktes må fraktes til dertil anviste avfallssteder for spesialavfall.		Det grønne punktet: opprinnelig tysk merkeordning som viser at leverandøren av produktet er med i en ordning for resirkulering av emballasje (sier ingenting om miljø-profilen).

Innpakning:

Beskytt mot væske	Hold pakken riktig veg opp

TEKNISKE DATA GRESSKLIPPER BIG WHEELER 508 A #94147:
Bensinmotor/Motoreffektivitet: 2	7 kW maks. bei 3600 min ^-1
Motordreletall: 2850/min
Lydeffektnivå: 83,5 dB(A)
garantert Lydtrykknivå: 98 dB (A)
Snittbrede: 508 mm
Høyderegulering: sentral, 6-fach (seksdobbelt)(25-75mm)
Slagvolum: 140 ccm
Hjulstørelse: foran 200 mm; bak 300 mm
Volumen tilgressoppsamlingspose:	60 l
Vibrasjon: 6,90 m/s ^2 (EN 1033)
Hastighet: Maks. 3,6 km/h
Vekt:	34 kg

Apparat

Gressklipper Big Wheeler 508 A

Skjer det en endring på apparatet som vi ikke er blitt konsultert om, vil denne erklæringen miste sin gyldighet.

sikkerhetshenvisninger

Henvisninger

Fyll på ny SAE30-olje. Mål oljestanden med en ren oljepeilestav. Oljestanden bør være mellom min.- og maks.-markeringen på peilestaven. Pass på at tanken ikke overfylles.

Bensinen skal ikke være lengre enn en måned i drivstofftanken. Rens gressklipperen regelmessig og lagre den i et tört lukket rom.

MILJ∅VERN
